Горизонтальные винтовые конвейеры
Горизонтальные винтовые конвейеры являются наиболее широко используемым типом винтовых конвейеров. Используемые для транспортировки сыпучих материалов от одной части процесса к другой, горизонтальные винтовые конвейеры доступны в широком диапазоне размеров, длин, конфигураций и материалов конструкции.
Винтовые конвейеры, как правило, предназначены для транспортировки сыпучих материалов при 15, 30 или 45-процентной загрузке в зависимости от характеристик конкретного сыпучего материала. Как правило, минимальная загрузка 45% может использоваться для легких сыпучих и неабразивных сыпучих материалов. Желобовые нагрузки 15 и 30 процентов обычно используются для более плотных, вялых и более абразивных сыпучих материалов.
Производство шнековых конвейеров
Техводполимер предлагает продукты и услуги для внедрения и оптимизации процессов обработки материалов. В течение десятилетий мы успешно проектировали, конструировали и производили шнековые конвейеры для наших клиентов.
Все компоненты и системы соответствуют современным требованиям и адаптированы к новым требованиям.
При создании винтовых конвейеров моделей конструкторский отдел завода «Техводполимер» использовал ряд уникальных технических решений, направленных на улучшение эксплуатационных свойств оборудования, повышение его надежности и долговечности. Краткий перечень основных конкурентных преимуществ винтовых конвейеров этих моделей подтверждает вышесказанное.
- преимущества с первого взгляда
- модульная конструкция с проверенными временем компонентами
- компактный и прочный дизайн
- быстро доставляется, быстро заменяется
- несколько приложений
- минимальная подверженность отказу
- уменьшенные пространственные потребности
- беспыльный и экологически чистый транспорт
- пыленепроницаемый, водостойкий или воздухонепроницаемый
- ударопрочность
- износостойкий
- длительный срок службы благодаря дополнительной защите от износа
- использование износостойких и малообслуживаемых центральных подшипников
- термостойкие
- конструкция шнекового конвейера соответствует стандартам ATEX
- минимизированы усилия по обслуживанию
- дополнительные этапы процесса могут быть интегрированы, в зависимости от реализации
- возможна непрерывная работа
- можно использовать при температуре до 500 ° C с использованием соответствующих строительных материалов
Наши винтовые конвейеры обеспечивают транспортировку самых разнообразных и уникальных материалов независимо от углов — от горизонтального до вертикального.
Завод производитель шнекового конвейера
Производительность винтовых конвейеров подбирается в соответствии с конкретными потребностями клиента. Производительность подачи материала может составлять до тысячи кубометров в час. Кроме того, поток материала можно охлаждать или нагревать в винтовом конвейере. Поток материала также может быть легко разделен или объединен.
К преимуществам винтовых конвейеров относятся стабильность и постоянство материала, надежность, простота очистки, плотность.
Шнековые конвейеры (транспортеры). Вертикальные, гибкие винтовые шнековые конвейеры..
В каталоге оборудования:
скачать опросный лист
Шнековые конвейеры (шнеки) являются прекрасным решением для транспортирования, выгрузки и дозирования сыпучих материалов различного вида, от порошкообразных до мелкокусковых.
Производительность винтовых конвейеров в среднем 20 — 40 м3/ч.
Благодаря таким качествам как простота устройства и технического обслуживания шнековые конвейеры применяются в предприятиях химической, строительной, пищевой отраслях промышленности.
Шнеки могут быть как с гибким так и с жестким валом. Наличие гибкого шнека позволяет транспортировать материал по наиболее оптимальной траектории, получать высокую производительность и экономию электроэнергии.
В зависимости от типа материала, который требуется перемешать, шнековые конвейеры оснащаются винтами различного вида:
| Сплошной винт | Ленточный винт | Фасонный винт | Безвальный винт |
| Для хорошо сыпучих материалов | Для кусковых материалов | Для тестообразных, слеживающихся материалы | Для неоднородны, вязких, крупнокусковых материалов. |
Конструкция шнекового транспортера:
1. Электродвигатель (мотор-редуктор)
2. Приводная секция
3. Загрузочное окно
4. Проходная секция
5.
Концевая секция
6. Выгрузное окно
7. Вращающийся винт (шнек)
Преимущества шнековых конвейеров:
- Относительная простота устройства
- Невысокая сложность технического обслуживания
- Высокая эффективность
- Небольшие габариты
- Модульность
- Удобство промежуточной разгрузки
- Герметичность
- Оптимальное соотношение цены и качества

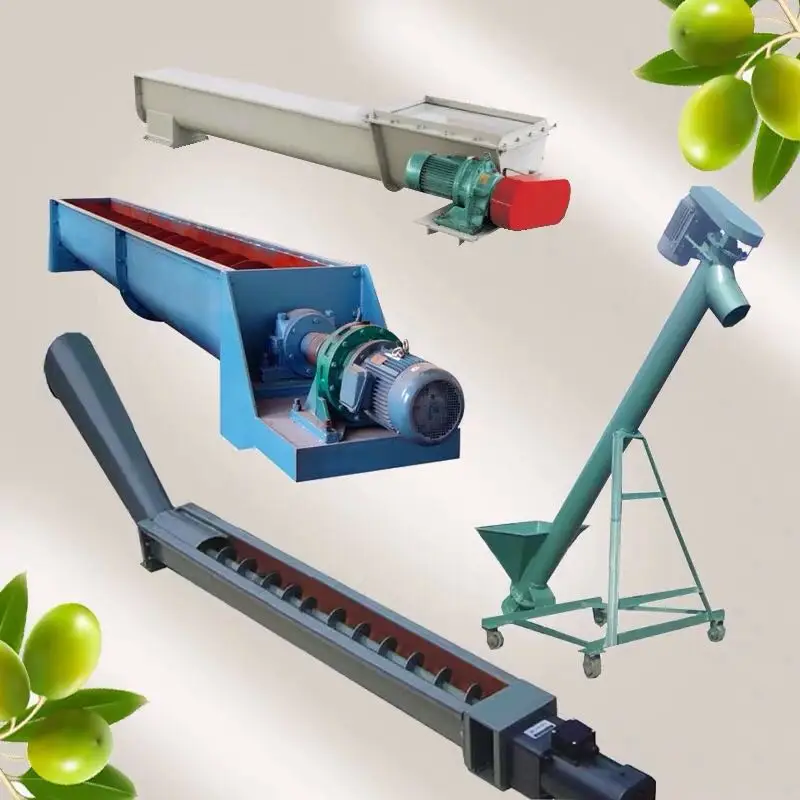

Типы шнековых конвейеров:
- Горизонтальные

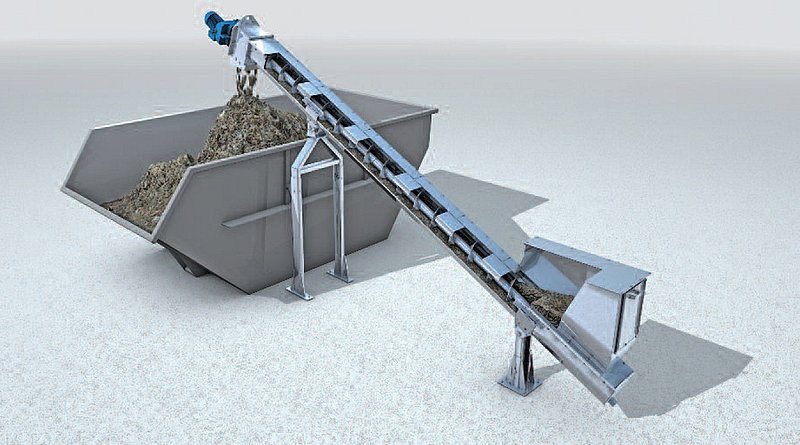

- Наклонные
- Вертикальные
Вертикальный шнек состоит из горизонтального подающего шнека и транспортирующего вертикального, который подает материал в необходимое место. Вертикальный шнек перпендикулярно присоединен с помощью фланца к нижней части вертикального шнека. На обеих оконечностях подающего шнека приварены концевые кольца. Загрузка может производиться в один или несколько силосов/бункеров или другую систему транспортировки.
Гибкие шнековые конвейеры дают возможность прокладывать трассу со сложной геометрией и изгибами. Данные шнеки имеют низкоеэнергопотребление и высокую производительность. Немаловажными преимуществами гибких спиральных шнеков является герметичность и отсутствие образования пробок.
Основа конструкции — спиральный винт
По типу кожуха шнековые конвейеры делятся на:

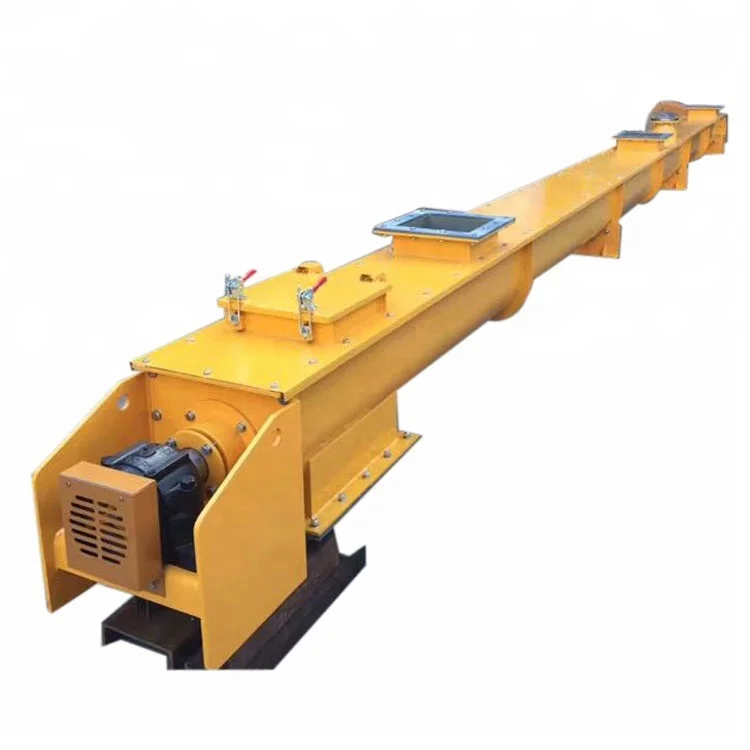

Трубчатые шнековые конвейеры — состоят из трубчатого кожуха и представляют собой модульную многоцелевую конструкцию. Могут быть выполнен из углеродистой и нержавеющей стали. Используются как конвейеры, экстракторы для силосов, для работы с битумными растворами и строительными смесями.

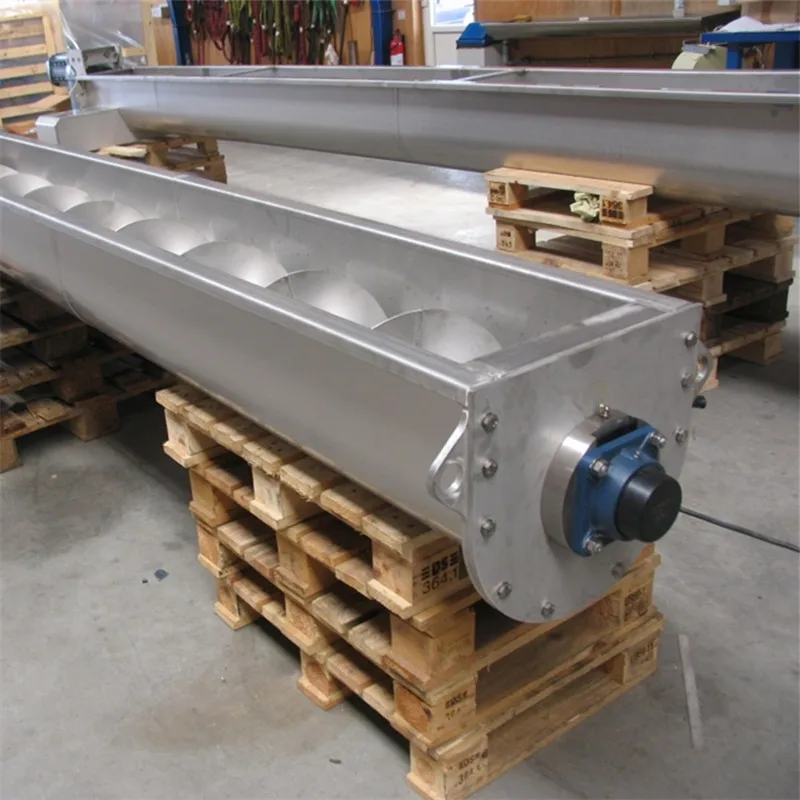

Лотковые шнековые конвейеры — образованы лотком в форме швеллерного или углового сечения. Оснащены по крайней мере одной разгрузочной горловиной.
Шнековые конвейеры выполнены из углеродистой или нержавеющей стали с соответствующей внешней обработкой. Так же есть возможность выбора типа мощности, в зависимости от производственных нужд и типа материала.
— гибкие винтовые конвейеры
Характеристики
Экономичность при покупке, установке и эксплуатации
Гибкий винтовой конвейер Flexicon (также известный как винтовой конвейер, винтовой конвейер, спиральный конвейер и шнековый конвейер) не требует внутренних и внешних компонентов, которые могут сделать другие конвейеры дорогими в изготовлении и эксплуатации.
Поскольку шнек и трубка являются гибкими и могут быть легко направлены в любом направлении, вход и выход можно расположить там, где они вам нужны, в ситуациях, которые было бы трудно, дорого или невозможно обеспечить с помощью других конвейеров.
Высокая надежность, низкие эксплуатационные расходы
Гибкий винтовой конвейер Flexicon не имеет внутренних подшипников, тросов, фильтров, цепей, ковшей или других потенциально проблемных компонентов, которые могут изнашиваться, ломаться или требовать обслуживания. Единственной подвижной частью, соприкасающейся с материалом, является прочный гибкий винт, устойчивый к износу и усталости и приводимый в действие электродвигателем.
Даже при полной загрузке влажного, плотного продукта — в зависимости от параметров применения — гибкий винтовой конвейер Flexicon может многократно запускаться и останавливаться без заклинивания или повреждения устройства.
Результатом стал конвейер без ограничений по нагрузке, который работает надежно, повышая производительность и сокращая объем технического обслуживания.
Только одна подвижная часть
Единственной частью гибкого винтового конвейера Flexicon, контактирующей с материалом, является прочный гибкий шнек, который приводится в действие электродвигателем. При вращении шнек перемещает материал и самоцентрируется внутри конвейерной трубы, обеспечивая постоянный зазор между собой и стенкой трубы.
Эта простая конструкция не требует тросов, цепей, дисков, внутренних подшипников и многочисленных движущихся частей, которые можно найти в ковшовых элеваторах, жестких шнеках, тяговых цепях и/или аэромеханических конвейерах — детали, которые могут увеличить первоначальную стоимость, требуют обслуживания, изнашиваются , породить загрязнение и / или сломаться.
Транспортировка в любом направлении
В то время как многие конвейеры (например, жесткие винтовые конвейеры, ковшовые элеваторы, скребковые цепные конвейеры и аэромеханические конвейеры) имеют ограниченные углы наклона и/или только прямые пути транспортировки, гибкие винтовые конвейеры Flexicon могут перемещать материал вертикально, горизонтально или в любом направлении.
под углом — над препятствиями, под ними или вокруг них, через небольшие отверстия в стенах или потолках.
Бережное обращение с продуктом и смешивание
Гибкие шнековые конвейеры Flexicon обеспечивают бережное обращение с вашей продукцией, поскольку гибкий шнековый транспортер самоцентрируется при вращении. Это может обеспечить достаточный зазор между шнеком и стенкой трубы для предотвращения измельчения, дробления и других повреждений продукта.
Кроме того, мягкое вращение, создаваемое шнеком, предотвращает разделение смесей по всей длине конвейера.
СРАВНИТЬ ГИБКИЕ ВИНТОВЫЕ КОНВЕЙЕРЫ,
ПНЕВМАТИЧЕСКИЕ КОНВЕЙЕРЫ
ТРУБЧАТЫЕ И КАБЕЛЬНЫЕ КОНВЕЙЕРЫ
Принцип работы — Гибкие винтовые конвейеры
Принцип работы
Гибкий винтовой конвейер Flexicon (также известный как винтовой конвейер, винтовой конвейер, спиральный конвейер и шнековый конвейер) состоит из гибкого шнека из пружинной или нержавеющей стали, который заключен в гибкую или жесткую пластиковую трубу или жесткую стальную трубу и приводится в движение.
Всасывающий конец гибкой трубы шнекового конвейера обычно оснащен загрузочным адаптером, U-образным желобом, который соединяется с выходным отверстием бункера или непосредственно с выходным отверстием технологического оборудования, такого как устройство для выгрузки объемных мешков, станция сброса мешков , измельчитель, дробилка, просеиватель, смеситель, реактор или резервуар для хранения любого типа.
Flexicon предлагает бесчисленное количество и тип стандартных и нестандартных гибких шнеков с соответствующим широким выбором конструкций бункеров и загрузочных адаптеров для соответствия всем параметрам вашего материала и процесса с максимальной эффективностью и надежностью.
Нажмите, чтобы увеличить
Гибкий шнек проходит через желоб загрузочного адаптера, подвергая часть шнека воздействию материала, поступающего в желоб сверху. При вращении открытая часть шнека подает материал во внешнюю трубу, откуда он затем продвигается по трубе закрытой частью шнека.
Явление, возникающее в результате неплотной посадки вращающегося гибкого винта внутри трубы, заполненной сыпучим материалом, заключается в том, что винт автоматически самоцентрируется внутри трубы, обеспечивая зазор между винтом и стенкой трубы. Это обеспечивает достаточное пространство для прохождения частиц без повреждений, в зависимости от хрупкости и размера транспортируемых частиц.
Съемный колпачок для очистки закрывает входной конец конвейерной трубы, обеспечивая быстрое опорожнение и промывку трубы, а также разборку и промывку компонентов.
Поскольку впускной конец шнека не требует подшипника, а выпускной конец соединен с приводным двигателем выше и/или за пределами точки, в которой материал выходит из разгрузочного патрубка, материал не соприкасается с уплотнениями или подшипниками. Таким образом, гибкий винт является единственной движущейся частью, контактирующей с материалом.
Гибкие винтовые пионеры
Возможно, ни один другой производитель не продвинул применение гибкого винтового конвейера так далеко и так быстро, как Flexicon — первый, кто представил диаметры 4 1/2 дюйма (115 мм), 6 дюймов (150 мм) и 8 дюймов (200 мм). комбинаций винт/труба, которые увеличили производительность этой категории конвейеров более чем в 10 раз за 8-летний период. После более чем 25 000 установок по всему миру с использованием различных сыпучих материалов компания Flexicon накопила множество данных о производительности гибких винтов, многие из которых были спроектированы, обработаны и сформированы в соответствии со спецификациями Flexicon.
