1. Ленточный конвейер
Ленточный конвейер — транспортирующееустройство непрерывного действия с рабочим
органом в виде ленты.
Является
наиболее
распространённым
типом транспортирующих машин, служит для
перемещения насыпных или штучных грузов.
Применяется
производствах,
на
в
в сельском хозяйстве.
промышленных
рудниках
и
шахтах,
Производительность
ленточного
транспортера колеблется от 150 до 1500 тонн
в час.

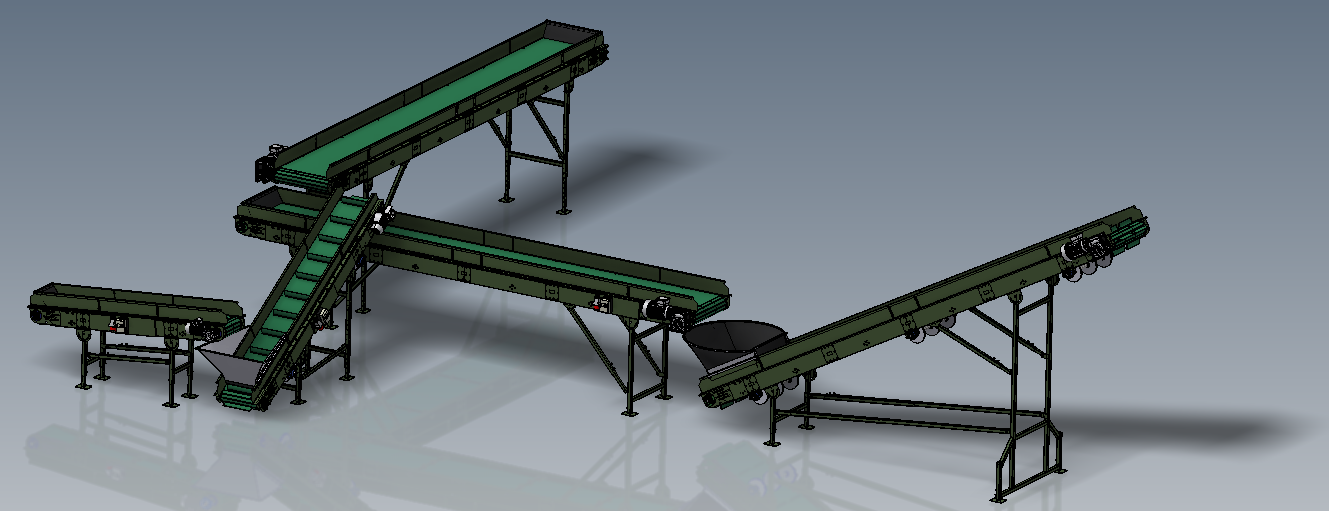

Виды ленточных конвейеров:
по типу трассы:
1. Горизонтальные;
2. Наклонные;
3. Крутонаклонные;
4. С изменяющимся углом наклона;
5. Z-образные ленточные конвейеры;
по типу несущей поверхности:
1. С прямой гладкой поверхностью ленты;
2. Желобчатые ленточные конвейеры;
3. С перегородками на ленте;
4. С бортиками на ленте.
Конвейеры могут иметь машинный привод
или груз может перемещаться под действием
силы тяжести.
Несущим и тяговым органом ленточного
конвейера
является
гибкая
лента,
опирающаяся своими ветвями на роликовые
опоры и огибающая на концах конвейера
приводной и натяжной барабаны.
6. Типы лент
Резинотканеваяявляется наиболее прочной
и надежной в эксплуатации,
изготовлена из прочного
материала.
Шевронная
применяется
в
транспортировке кусковых,
сыпучих и штучных грузов
под углом наклона до 45°
7. Барабаны
В движение конвейерная лента приводитсяфрикционным приводом.
Привод конвейерасостоит из приводного барабана и приводного
механизма, соединенных между собой тихоходной
муфтой. Приводной механизм состоит из
двигателя, редуктора и соединяющих их муфты,
которые устанавливаются на своей раме.
оставшихся частиц устанавливают
вращающиеся щетки (капроновые,
резиновые) или неподвижный скребок.
Для сбрасывания случайно попавших на
внутреннюю поверхность холостой ветви
ленты частиц перед натяжным барабаном
рекомендуется устанавливать
дополнительный сбрасывающий скребок.
Очистка ленты после приводного барабана
необходима еще и потому, что прилипшие
частицы, осыпаясь от встряхивания под
каждой опорой холостой ветви, могут
образовывать завалы, усложняющие
эксплуатацию конвейера.
По форме трассы ленточные конвейеры
бывают: простые (с прямолинейным участком),
сложные (с наклонной ломаной трассой), а
также криволинейные или пространственные
(изгиб в плоскости грузонесущего органа).
Трасса конвейера по возможности должна быть
прямолинейной или с минимальным числом
перегибов, а длина и высота подъема должны
обеспечиваться существующим оборудованием,
т.е. тяговой способностью привода и прочностью
ленты. Угол наклона конвейера или отдельных
его участков b, а также угол поворота трассы
bк должны быть не более допустимых. Радиусы
криволинейных участков — выпуклых R1 и
вогнутых R2 — не должны быть менее
рекомендуемых или расчетных, так как в
противном случае на выпуклых участках
возникают недопустимые нагрузки на
роликоопоры, а на вогнутых лента поднимается
над роликоопорами, что крайне нежелательно.
Схемы трасс ленточных конвейеров: а —
с головным приводом; б — с
вертикальным натяжным устройством; в
— с промежуточным приводом.
English Русский Правила
Ленточные конвейеры — презентация онлайн
Похожие презентации:
Технология перевозочного процесса
Организация работы и расчет техникоэкономических показателей участка механической обработки детали
Грузоподъемные машины.
(Лекция 4.1.2)
Безопасное проведение работ на высоте
Геофизические исследования скважин
Система охлаждения ДВС
Эксплуатация нефтяных и газовых скважин. Курс лекций в слайдах
Требования безопасности при выполнении работ на высоте
Проект по технологии «Скалка» (6 класс)
Конструкции распределительных устройств. (Лекция 15)
1. Ленточные конвейеры
ЛЕНТОЧНЫЕ КОНВЕЙЕРЫ• Общее устройство ленточных конвейеров
1
• Ленточный конвейер —
(англ. belt conveyor)
транспортирующее
устройство непрерывного
действия с объединённым
грузонесущим и тяговым
органом в виде замкнутой
(бесконечной) гибкой
ленты.
2
• Лента приводится в движение силой трения
между ней и приводным барабаном;
• Она опирается по всей длине на
стационарные роликоопоры.
3
• В шахтах и карьерах ленточные
конвейеры служат для
транспортирования полезных
ископаемых и породы из
проходческих, вскрышных и добычных
забоев по горизонтальным и
наклонным выработкам внутри горных
предприятий, подъёма их на
поверхность и последующего
перемещения к обогатительной
фабрике или погрузочному пункту
внешнего транспорта, а породы — в
отвал.
4
• Ленточные конвейеры применяют также
для доставки полезных ископаемых от
горного предприятия непосредственно к
потребителю (например, угля на
теплоэнергоцентраль или руды на
металлургический завод). В шахтах
специально приспособленные ленточные
конвейеры используются иногда для
перемещения людей по наклонным
выработкам.
5
6
• По области применения, конструкции и
параметрам подземные ленточные
конвейеры подразделяются на пять групп.
1. для примыкающих к лавам транспортных
выработок с углом наклона от -3 до +6°.
2. для горизонтальных и слабонаклонных
выработок.
3. для уклонов с углом до 18°.
4. для бремсбергов с углом до 16°.
5. для наклонных стволов и главных уклонов
с углом от 3 до 18°.
8
9
• Ленточными конвейерами можно
перемещать грузы на расстояния как от
нескольких десятков метров, так и до
нескольки километров. Ярким примером
может служить конвейер построенный в
Африке, длина которого достигает 15
километров.
Это было в 90-е годы прошлогостолетия.
10
• Сейчас существуют ленточные
конвейеры- гиганты, длина которых
может достигать 50 километров. Такие
конвейеры находятся в США.
Трасса конвейера может выполнена
по различным схемам, включая в себя
повороты и изгибы, подъемы и спуски,
это позволяет приспосабливаться к
условиям местности и к условиям
производства.
11
• Крутонаклонный ленточный конвейер
12

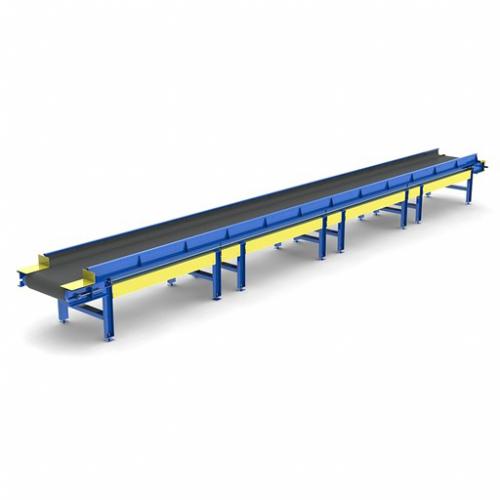

• Ленточный конвейер «ЛК» состоит из
следующих узлов и деталей: рамы
конвейера (1), мотор — редуктора (2),
транспортной ленты (3), барабана
приводного — натяжительного (4),
барабана неприводного (5), роликоопор
желобчатых верхних несущих (6),
роликоопор плоских нижних возвратных
(7), роликов дефлекторных (8).
13
14
15
16

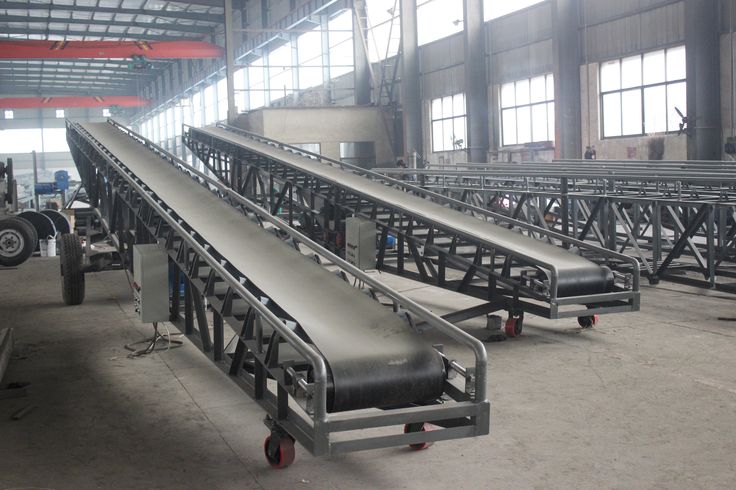

Конвейер ленточный передвижной
17
• 1 – натяжной барабан; 2 – загрузочные
воронки; 3 – плужковые загружатели; 4 –
верхние роликоопоры; 5 – замкнутая лента; 6
– станина; 7 – передний (приводной)
барабан; 8 – загрузочная воронка; 9 –
очисное устройство; 10 – нижние
роликоопоры; 11 — привод
18
• По расположению на местности ленточные
конвейеры разделяют на стационарные и
подвижные, передвижные и переносные,
разработок) и надводные, плавающие на
понтонах.
19

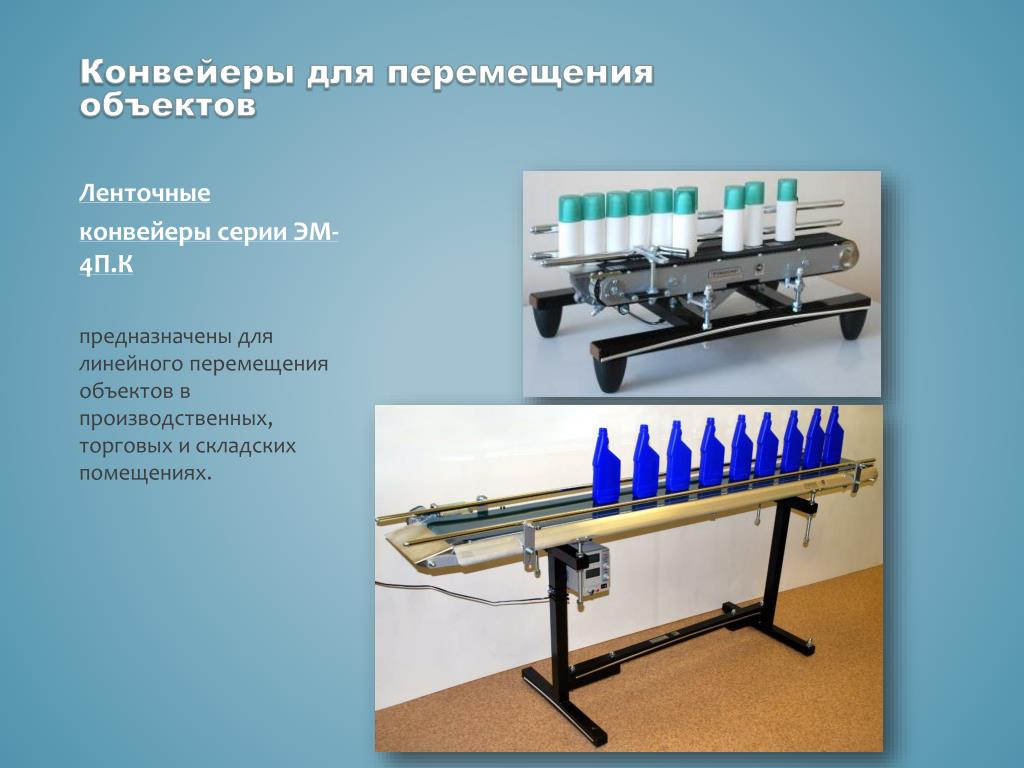

• По конструкции и назначению различают
ленточные конвейеры общего назначения
и специальные: подземные, для пищевой,
мукомольно-крупяной и комбикормовой
промышленности и поточного
производства в приборостроительной,
радиотехнической и легкой
промышленности.
20
• По типу ленты конвейеры бывают с
прорезиненной, стальной цельнопрокатной и
проволочной лентой.
• Наибольшее распространение получили
конвейеры с прорезиненной лентой.
21
• По конструкции прорезиненной ленты,
опорных ходовых устройств и передаче
тягового усилия различают ленточные
конвейеры, у которых лента является
грузонесущим и тяговым элементом
(основной тип), ленточно-канатные и
ленточно-цепные, у которых лента служит
только грузонесущим элементом, а
тяговым элементом являются два каната
или одна цепь.
22
• Опорные устройства.
• Для опоры ленты на участке между
концевыми барабанами устанавливают
роликоопоры или настил — сплошной (из
дерева, стали, пластмассы) или
комбинированный (чередование настила
и роликоопор).
• Наибольшее распространение имеют
роликоопоры различных типов и
конструкций.
23
• По расположению на конвейере
роликоопоры разделяют на верхние (для
опоры грузонесущей ветви ленты) и нижние
(для опоры обратной ветви).
24
• Верхние роликоопоры бывают прямыми — для
плоской формы ленты и желобчатыми — на двух,
трех и пяти роликах.
25
• Привод.
• В ленточном конвейере движущая сила
передается на ленту трением при огибании
ею приводного барабана.
26
• Барабанный привод состоит из барабана,
и двигателя, В приводах наклонных конвейеров
устанавливают также стопорное устройство
(останов) и тормоз.
27
28

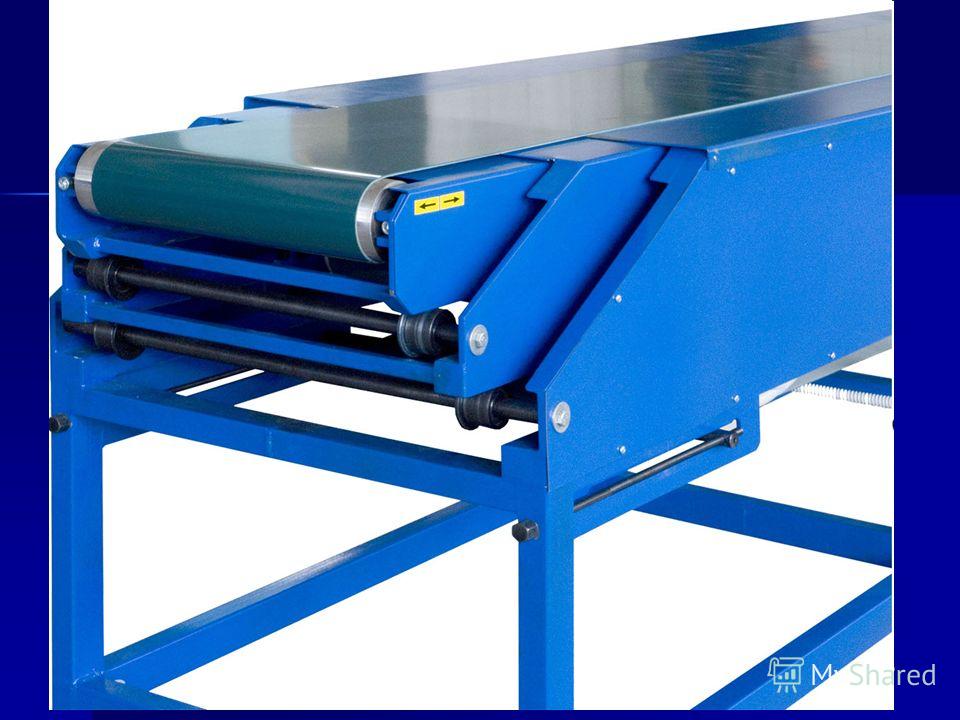

• Натяжные устройства.
• В ленточных конвейерах используют винтовые,
гидравлические, грузовые, грузолебедочные и
грузопружинные натяжные устройства.
29
30
• Очистные устройства.
• Очистка ленты от прилипших частиц
транспортируемого груза — важная задача
обеспечения надежной и экономичной
эксплуатации ленточных конвейеров.
31
• Частицы груза, прилипшие к ленте,
напрессовываются на поверхность роликов
обратной ветви, вызывают сбег ленты на
сторону, ссыпаются с ленты под конвейер,
образуя завалы груза.
• На уборку груза из-под конвейера и очистку
роликов требуются большие затраты ручного
труда.
32
• Для очистки наружной (грузонесущей)
поверхности ленты от прилипших частиц груза
применяют при сухих и влажных, но не липких
грузах — одинарные или двойные скребки,
• а при влажных и липких грузах — вращающиеся
щетки
33
34
• Для разгрузки конвейера применяется свободная
разгрузка или дополнительные плужные
сбрасыватели
35
36
• Контрольные и предохранительные
устройства. Для обеспечения надежной
работы конвейера, сокращения
обслуживающего персонала и
приближения к автоматизации управления
на современном конвейере устанавливают
комплект контрольных и предохранительных
устройств:
37
• датчики контроля скорости движения,
поперечного сдвига, продольного
порыва ленты, целостности тросов в
резинотросовой ленте,
функционирования системы подачи
смазки к редукторам привода и др.
• При отклонении работы конвейера от
нормальной датчики автоматически
останавливают конвейер и дают
предупредительные сигналы.
38
• Презентацию выполнили студенты гр.ТГВ-42 :
Оразбай Мадина, Балташ Максат и
Амангалиева Диана
39
English Русский Правила
Основные сведения о ленточных конвейерах Презентация
13
Февраль 2018 г.
Грег Хайд
Посмотрите эту презентацию JMS по основам системы ленточных конвейеров. Грег Хайд, менеджер по продукту | Обработка материалов от JMS рассказывает об основах ленточного конвейера, о том, какие типы ленточных конвейеров используются и почему, а также о стандартах JMS для ленточных конвейеров.
Плюсы ленточного конвейера
Ленточный конвейер получает продукт на входе или в зоне удара. Материал остается неподвижным на ленте, поскольку сама лента движется и транспортирует материал к месту разгрузки, в отличие от 9.
0012 шнековые конвейеры , в которых материал смешивается и вращается, в то время как шнековый транспортирует материал. Это смешивание с помощью винтового конвейера может привести к некоторым изменениям свойств материала и проблемам в дальнейшем на заводе. В этих случаях будет использоваться ленточный конвейер, так как продукт не повреждается при транспортировке. Также ленточный конвейер может иметь практически неограниченную длину и низкое энергопотребление по сравнению с винтовым конвейером.
Минусы ленточного конвейера
Ленточные конвейеры труднее ограждать по сравнению с винтовыми конвейерами. Это может быть еще сложнее, если ленточный конвейер необходимо накрыть для контроля запаха. Ленточный конвейер также требует большей очистки, чем винтовой конвейер.
Типы ленточных конвейеров
Используются два основных типа ленточных конвейеров; через ленточный конвейер и боковой ленточный конвейер.
Лотковый ленточный конвейер является наиболее распространенным и наиболее экономичным типом конвейера.
В нем используется плоский ремень с натяжными роликами, проходящим через ремень. Этот тип ленточного конвейера обычно используется в более длинных конвейерах из-за экономии на цене. Корытообразный ремень также может иметь несколько точек сброса при использовании ленточных плугов.
Ленточный конвейер с боковой стенкой представляет собой плоскую ленту с гофрированной боковой стенкой, помогающей удерживать материал во время транспортировки. Этот тип конвейера используется в основном в более тесных условиях или на ленточном конвейере, который имеет более крутой подъем и требует нескольких плоскостей.
- Пояс из желоба
- Ремень боковины
Посмотрите презентацию JMS об основах ленточных конвейеров, чтобы узнать больше:
О Греге Хайде
Грег Хайд присоединился к команде JMS по продажам и маркетингу в качестве менеджера по продукту | Обращение с материалами.
Грег имеет более чем 30-летний опыт работы с системами погрузочно-разгрузочных работ, занимая высокие должности в области проектирования, продаж и управления бизнесом в крупных производителях конвейеров полного ассортимента. Он отвечает за общую поддержку и развитие линейки продуктов JMS Bio-HANDLING. Вне работы Грег является одним из основателей «Jammin’ 4 Water» (Water Charities Fundraising Inc.). Что касается его должности, Грег говорит: «JMS имеет богатую историю в области дизайна, качества и обработки материалов. Я очень рад быть частью этой замечательной команды и с нетерпением жду возможности направлять семейство продуктов Bio-HANDLING для долгосрочного роста».
За
Дополнительные сведения об использовании Translator с Microsoft PowerPoint см. здесь.
