Инструкция по эксплуатации контроллера насоса ЦО EUROSTER 11-11C

Руководство пользователя контроллера насоса центрального отопления EUROSTER 11-11C

ВВЕДЕНИЕ

Внимательно изучите данное руководство пользователя, чтобы узнать, как правильно работать с контроллером насоса центрального отопления (ЦО) EUROSTER 11/11C.

ОБЛАСТЬ ПРИМЕНЕНИЯ

EUROSTER 11/11C представляет собой электронный контроллер, используемый для автоматического включения/выключения циркуляционного насоса системы ЦО в зависимости от температуры воды в системе ЦО. Насос может прокачивать воду через систему, обогреваемую угольным или газовым котлом. Температура воды измеряется датчиком, расположенным на входе в систему отопления.

Контроллер также отключит насос, как только погаснет пламя угольного котла. Вода не должна циркулировать, если она не нагревается котлом, так как тяга дымового воздуха охлаждает воду котла намного быстрее, чем вода радиатора.

Контроллер оснащен ручкой для установки оптимальной температуры воды в системе отопления (чаще всего около 40ºC). Если контроллер взаимодействует с газовым котлом, его уставка ДОЛЖНА БЫТЬ НИЖЕ, чем уставка термостата котла. Установите уставку контроллера выше точки росы, чтобы предотвратить запотевание котла в процессе нагрева воды.

Контроллер EUROSTER 11/11C оснащен функцией ANTY STOP, которая предотвращает заедание роторов и клапанов неработающих насосов. По окончании отопительного сезона каждые 14 дней функция автоматически включает насосы и вентили на 30 секунд. Для этого контроллер должен оставаться включенным.

ВИДИМЫЕ ЭЛЕМЕНТЫ КОНТРОЛЛЕРА

  1. Сетевой выключатель
  2. 230 В переменного тока на входе сети
  3. Источник питания 230 В переменного тока для насоса
  4. Вход для кабеля датчика температуры котла
  5. Ручка предустановки температуры
  6. Контроллер включил зеленый светодиод
  7. Насос включил красный светодиод
  8. Переключатель непрерывной работы
МОНТАЖ

Опасный объемtagЭлектроды могут присутствовать внутри контроллера и на его кабелях.
Поэтому категорически запрещается устанавливать устройство до отключения питания от сети. Только квалифицированные специалисты могут устанавливать контроллер.
Не устанавливайте никаких устройств, имеющих признаки механических повреждений.

Процедура:

  • а) Установите контроллер:
    • с помощью пары прилагаемых нейлоновых гвоздей (анкеров) закрепите блок контроллера на стене (или любой другой подходящей несущей конструкции)
    • с помощью крепежа закрепите кабели контроллера на стене.
  • б) Установите датчик температуры:
    • не погружайте датчик в жидкости и не устанавливайте его в потоке дымовых газов
    • установить датчик температуры на входе в систему ЦО в специально предназначенной для этого точке котла или на неэкранированной выходной трубе котла (как можно ближе к котлу)
    • с помощью хомутов закрепите датчик на трубе.
  • в) Подсоедините кабель питания насоса:
    • соедините желтый (или желто-зеленый) провод PE с клеммой
    • подключите синий провод к клемме N
    • соедините коричневый провод с клеммой L.
  • г) Проверьте соединения:
    • проверьте все кабельные соединения и затяните крышки клеммных коробок.
  • e) Подключить контроллер:
    • убедитесь, что кабели контроллера защищены от случайного обрыва
    • подключите кабель питания контроллера к сетевой розетке 230 В/50 Гц с заземляющим контактом.
      Контроллер нельзя устанавливать в местах, где температура окружающей среды может превышать 40ºC.
ВКЛЮЧЕНИЕ КОНТРОЛЛЕРА
  • Поверните сетевой выключатель контроллера (1 в секции 3) в положение «I».
  • Зеленый светодиод (6 в секции 3) загорается
  • В случае контроллера модели E11C его функция ANTY STOP включает насос примерно на 30 секунд (горит красный светодиод).
  • С помощью ручки установите желаемую температуру.
АВТОМАТИЧЕСКАЯ РАБОТА

Контроллер EUROSTER E11/11C включает/отключает циркуляционный насос системы отопления в зависимости от температуры датчика относительно заданного значения температуры, заданного ручкой. Насос включается, как только температура датчика превышает уставку, и выключается, как только она падает ниже уставки.

РУЧНАЯ ОПЕРАЦИЯ

Ручной переключатель насоса контроллера EUROSTER E11/11C может быть полезен, например, для удаления воздуха из системы или в случае выхода из строя датчика температуры.

  1. Переведите переключатель непрерывной работы (8 в секции 3) в положение «I» (горит красный светодиод).
  2. Насос будет включен независимо от фактической температуры датчика по отношению к заданному значению контроллера.
УСТРАНЕНИЕ
  • а) Устройство не работает (зеленый светодиод не горит)
    Перегорел сетевой предохранитель или сбой ПЗУ. Замените предохранитель или обратитесь в сервисный центр.
  • б) Насос не работает
    Используйте переключатель ручного управления (8), чтобы включить насос. Если красный светодиод (7) горит, но насос не работает, проверьте, работает ли насос при прямом подключении к сетевой розетке. Если это так, обратитесь в сервисный центр.
    Поверните ручку до упора в сторону датчика минимальной температуры и температуры нагрева. Если красный светодиод (7) не загорается, обратитесь в сервисный центр.
  • c) Насос постоянно включен
    Убедитесь, что переключатель ручного управления (8.) не находится в положении ON. Поверните ручку до упора в сторону максимальной температуры. Если красный светодиод (7) все еще горит, обратитесь в сервисный центр. В противном случае (светодиод гаснет, но насос не останавливается) проверьте соединения.
СОВМЕСТИМОСТЬ СО СТАНДАРТАМИ/СЕРТИФИКАТАМИ

Контроллер EUROSTER 11/11C соответствует всем требованиям директив ЕС по ЭМС и LVD. Декларация о соответствии CE доступна на http://www.euroster.com.pl Интернет webстр.

ХАРАКТЕРИСТИКИ
  • Сеть 230 В 50 Гц
  • Выходная номинальная нагрузка 3 А
  • Гистерезис 5°C
  • Длина кабелей 1.5 м
  • Размеры (ширина х высота х глубина) 150 х 90 х 52 мм
СОСТАВ НАБОРА
  • блок управления с датчиком температуры
  • зажим для шланга датчика
  • застежки/анкеры для коробок
  • это Руководство по установке и эксплуатации
  • Шаблон для сверления отверстий под крепеж/анкеры
СХЕМЫ ПОДКЛЮЧЕНИЯ

Схема, представленная ниже, упрощена (показаны не все элементы, необходимые для корректной работы системы).

  1. Контроллер EUROSTER 11/11C
  2. Котел ЦО (вторичный)
  3. Котел ЦО (первичный)
  4. Датчик температуры
  5. насос ЦО
  6. Тепловая нагрузка (радиатор)
ИНФОРМАЦИЯ ПО УПРАВЛЕНИЮ ЭЛЕКТРОННЫМИ ОТХОДАМИ

Мы приложили все усилия, чтобы получить как можно более длительный срок службы контроллера.

Однако устройство подвержено естественному износу. Мы просим вас, чтобы контроллер, который больше не будет соответствовать вашим требованиям, был доставлен на предприятие по переработке электронных отходов. Электронные отходы собираются бесплатно местными дистрибьюторами электронного оборудования.

Ненадлежащее обращение с электронными отходами может привести к ненужному загрязнению окружающей среды.

Картонные коробки следует утилизировать на предприятии по переработке бумаги.

ГАРАНТИЙНЫЙ СЕРТИФИКАТ

Условия гарантии:

  1. Гарантия действует в течение 24 месяцев с даты продажи контроллера.
  2. Заявленный контроллер вместе с данным гарантийным талоном необходимо предоставить продавцу.
  3. Претензии по гарантии рассматриваются в течение 14 рабочих дней с даты получения производителем заявленного устройства.
  4. Контроллер может ремонтироваться исключительно производителем или другой стороной, явно уполномоченной производителем.
  5. Гарантия аннулируется в случае механических повреждений, неправильной эксплуатации и/или проведения ремонта неуполномоченными лицами.
  6. Настоящая потребительская гарантия не исключает, не ограничивает и не приостанавливает действие каких-либо прав Покупателя, возникающих в случае несоответствия товара условиям договора купли-продажи.

Субъект хозяйствования, выдавший настоящий гарантийный талон:
PHPU AS Agnieszka Szymanska-Kaczyńska, Chumiętki 4, 63-840 Krobia, Польша



Документы / Ресурсы

Рекомендации
  • Euroster — Цеппло на Жичене
  • Euroster — Цеппло на Жичене
Опубликовано вЕВРОСТЕРТеги: 11-11C, Контроллер насоса центрального отопления, ЕВРОСТЕР

Термореле на включение выключение насоса

Содержание

  1. Схема и принцип работы циркуляционного насоса отопления
  2. Автоматика для циркуляционного насоса
  3. Термостат
  4. Бесперебойный блок питания
  5. Реле включения и выключения

Здравствуйте!
Решил я автоматизировать работу циркуляционного насоса:
Задача: нужно что б насос в системе отопления прекращал работу при 65 градусах, если температура падает что б включался…
Дано терморегулятор с порогом от 30 до 110 градусов, аналог как стоит в печах и духовках. Питание 2 контакта + сам датчик.
Подключился так на 1 фаза приходит
На С — фаза пошла на насос.
2 -пустая клемма
0 — напрямую ушёл на насос.
Имеем : насос включается при 65 градусах и выше, ниже 65 выключается.
А мне надо наоборот.
Как сделать то?
Помогите плиз!

P.s. как подключить реле что б работало как мне нужно?
Нарисуйте плиз!

Нарыл такое реле, как подключить его к терморегулятору, что б при достижении температуры допустим 60градусов оно выключалось, а при снижении температуры насос включался.

Подключил, все работает…
Но
При температуре котла 60 градусов- отключается, при 55 включается
Вопрос тут же ставлю терморегулятор в большую сторону 70-110 а он не включается- а почему? Ведь датчик терморегулятор видит 60? Понять не могу
Схема терморегулятор на последнем фото

Люди добрые простите…
В общем полключал вчера ч/з реле и напрямую — все равно он работал некорректно, думал сам терморегулятор неисправный…
Нашёл у китайцев его описание — он нормально- замкнутый!
Сегодня заново его подключил- но уже не в кочегарке, а дома, теплоизолировал капиллярную трубку — расположил её сверху-вниз, а не снизу-вверх.
Все работает!
Ставил 60 градусов- при 62 терморегулятор- отключается.
При 58,5-59 градусов включается .
Все работает как надо!
Всем спасибо!
Ещё раз извиняюсь !

Терморегулятор Salus Controls AT10

Терморегулятор Salus Controls AT10

Термостат скат TEPLOCOM TC-2B

Элементы систем отопления Термостат TEPLOCOM TS-Prog-R.

Терморегулятор Salus Controls AT10F

Регулятор SALUS PC11 для управления насосами центрально.

Терморегулятор Salus Controls AT10F

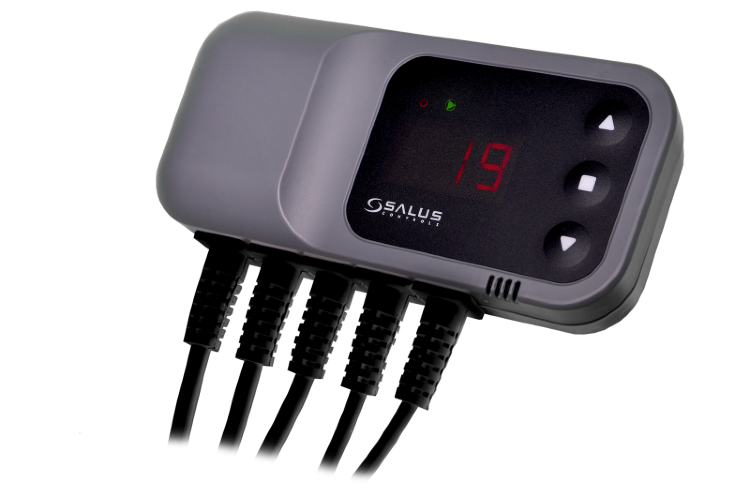

Регулятор Salus Controls PC11

Регулятор Salus Controls PC11

Регулятор температуры RT-820М, от -25 до +130 °С

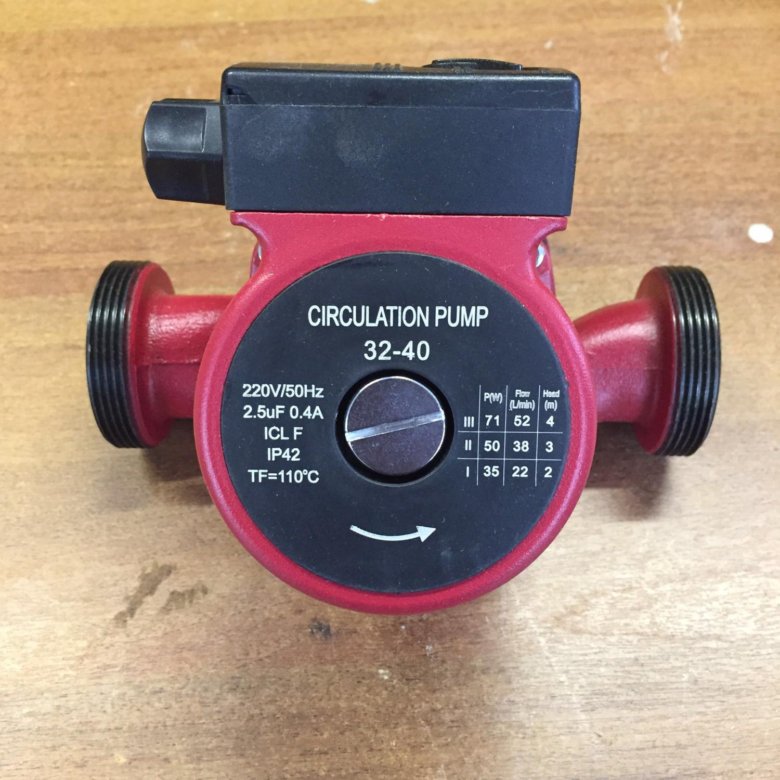

Циркуляционный насос для отопления WWQ CN32/40-180

Регулятор насоса отопления SALUS Controls PC11

Термостат SALUS AT 10 накладной на трубу

Термостат скат Teplocom TC-8Z

Термореле terneo rk

Циркуляционный насос для отопления WWQ CN32/60-180

Регулятор температуры RT-820М, от -25 до +130 °С

Регулятор Salus Controls PC14T

Регулятор Salus PC11W

Насос циркуляционный для отопления НЦ 2513/4Э ELITECH

Терморегулятор DigiTOP ТК-5

Электронный терморегулятор для систем отопления и охлаж.

Комнатный регулятор Protherm Exabasic

Терморегулятор Digitop ТК-4н

Регулятор насоса SALUS CONTROLS PC11 (PC11)

Циркуляционный насос для отопления WWQ CN25/60-180

PC11 Регулятор для управления насосом центрального отоп.

Терморегулятор Watts Wfht-20022

Термостат накладной до 2′ (30-90’C) WTC-EC

Комнатный терморегулятор Valtec 220 В с выносным и встр.

Терморегулятор Salus Controls RT10

PC11W Регулятор для управления насосом центрального ото.

Регулятор Salus Controls PC14T

Терморегулятор накладной Salus Controls AT 10 (AT10)

Электронный цифровой терморегулятор

Терморегулятор для систем уличного обогрева Теплолюкс Т.

Терморегулятор DigiTOP «ТР-1»

Термостат RTC 70.16 датчик температуры воздуха

Регулятор для управления насосом горячей воды PC14T SAL.

Терморегулятор DigiTOP ТК-5

Термостат Скат TEPLOCOM TC-2B

Бастион Теплоконтроллер TEPLOCOM TC-8Z для системы отоп.

Терморегулятор накладной на трубу Salus Control AT10

Terneo vt – Электронный Терморегулятор

Комнатный терморегулятор Bosch TR 12

Регулятор погодозависимый Salus WT100

Регулятор насоса отопления SALUS Controls PC11W

Электронный термостат, Терморегулятор программируемый.

Регулятор температуры комнатный Регулятор температуры к.

Термостат электронный Терморегулятор SK 3110

Регулятор Salus PC14T

Регулятор насоса отопления SALUS Controls PC12HW

Механический термостат Ballu BMT-1

Терморегулятор Salus Controls ERT20

Термостат Скат Teplocom TC-8Z

Термостат накладной Salus (Салюс) AT10 (30-90°C)

Контроллер для управления насосом отопления Salus PC12H.

Провод циркуляционного насоса Ferroli (398604450)

Регулятор температуры воздуха Klemsan KLM TM01, для сис.

Терморегулятор Salus ERT20

Регулятор насоса SALUS CONTROLS PC11W (PC11W)

Регулятор насоса SALUS CONTROLS PC12HW (PC12HW)

Терморегулятор Digitop ТК-3

Комнатный терморегулятор Bosch TR 12

Контроллер циркуляционных насосов отопления и бойлера S.

Циркуляционный насос Valtec 25-60 для систем отопления.

Tech Контроллер для циркуляционных насосов St-27 I

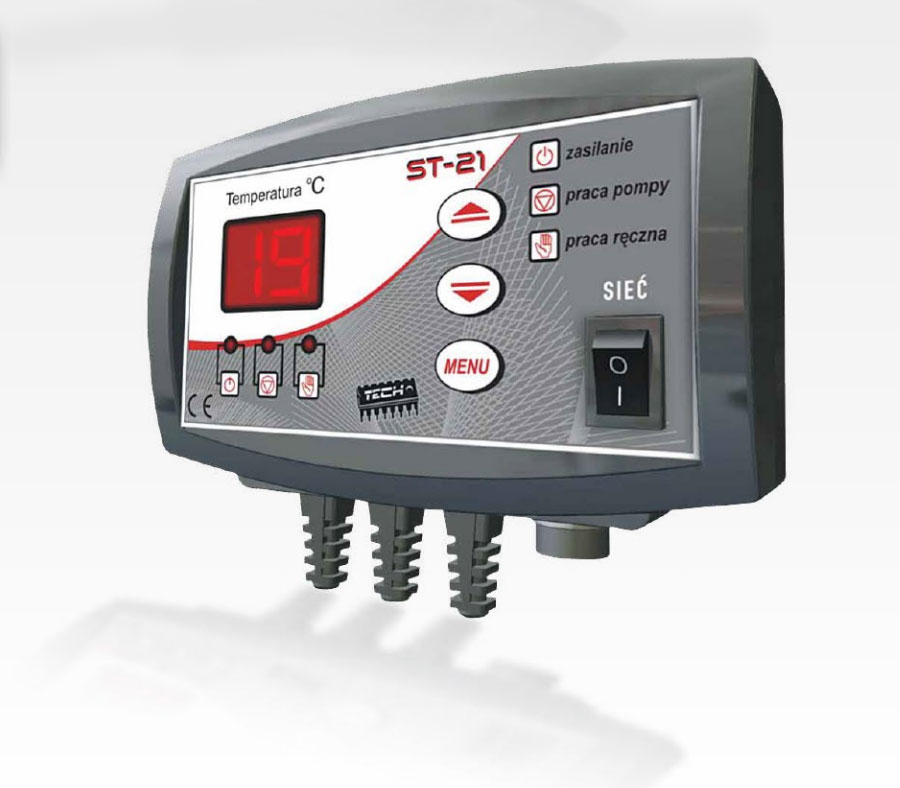

Контроллер для насоса TECH ST-21

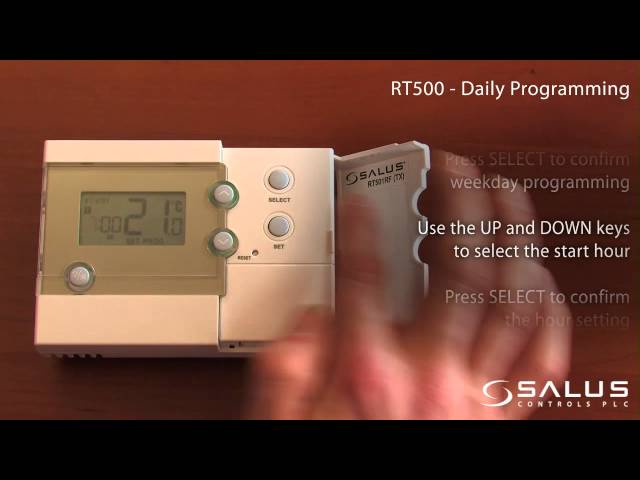

Терморегулятор Salus Controls RT500

Теплоконтроллер Теплоконтроллер Teplocom TC-8Z

Контроллер для насосов отопления Tech ST-27i

Контроллер отопления ST-21 Tech для управления одним на.

Бастион Теплоконтроллер TEPLOCOM TC-2B для управления д.

Терморегулятор программируемый W1401

Регулятор температуры комнатный Регулятор температуры к.

Термостат накладной WTC WATTS 16А, 230В до 2′ (30-90’C).

Выбирая вариант автономной схемы отопления для частного дома, хозяева чаще всего отдают предпочтение системам с принудительной циркуляцией. Прибор обеспечивает подачу теплоносителя нужной температуры ко всем приборам, ускоряет циркуляцию и справляется с подачей воды на верхние этажи дома. Рассмотрим, что такое автоматика для циркуляционного насоса отопления и зачем она нужна.

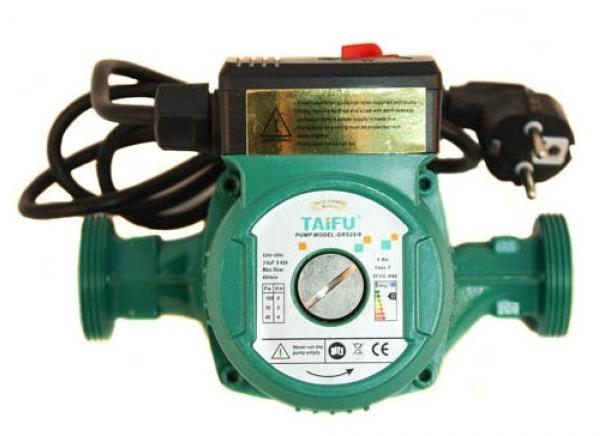

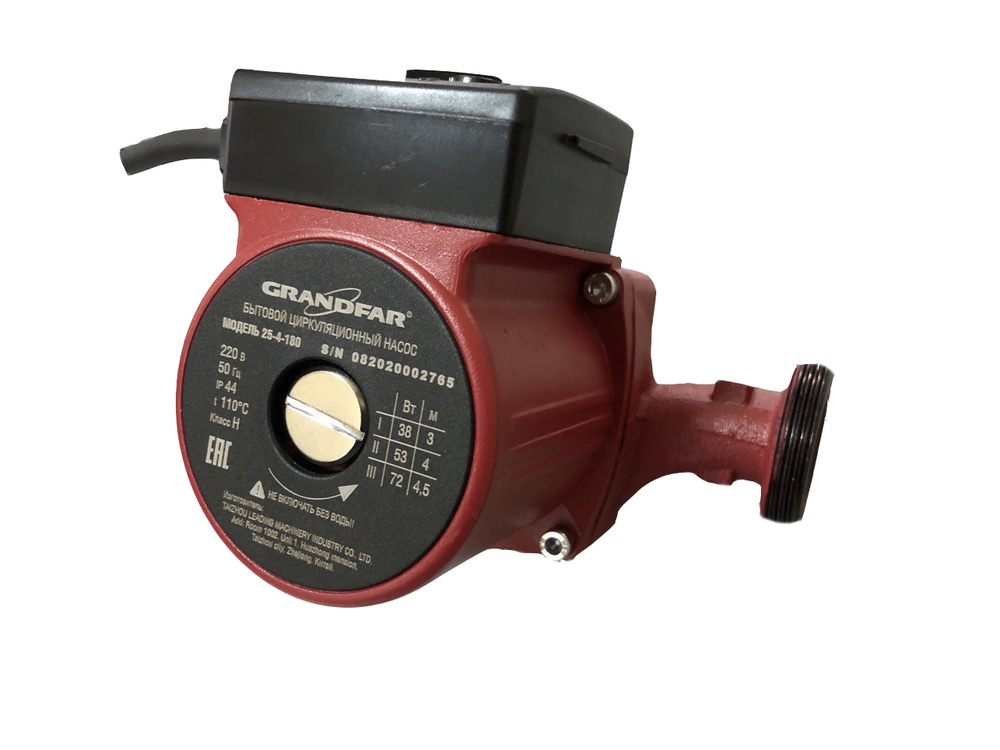

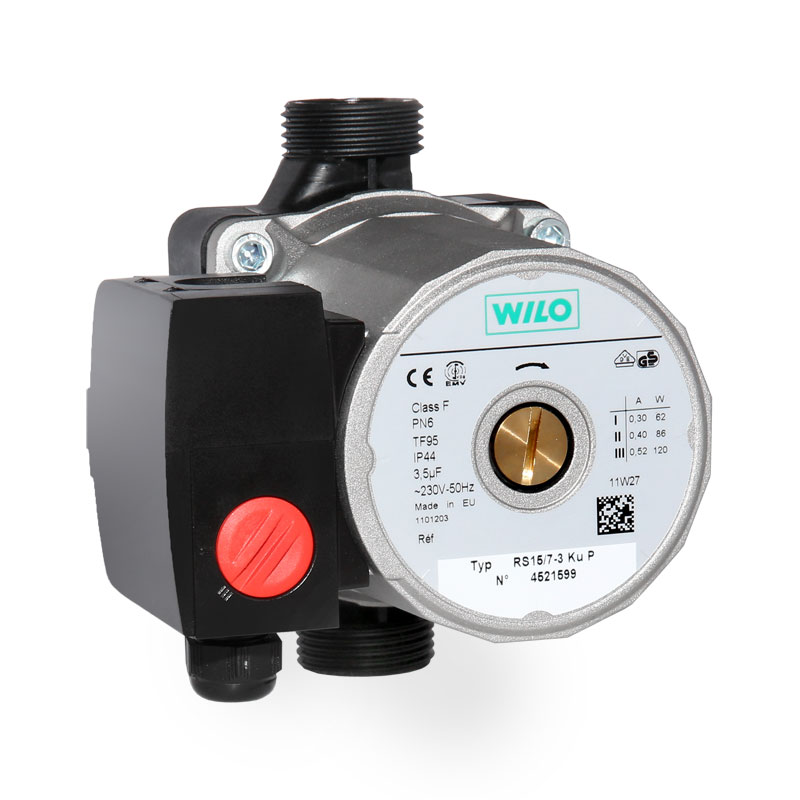

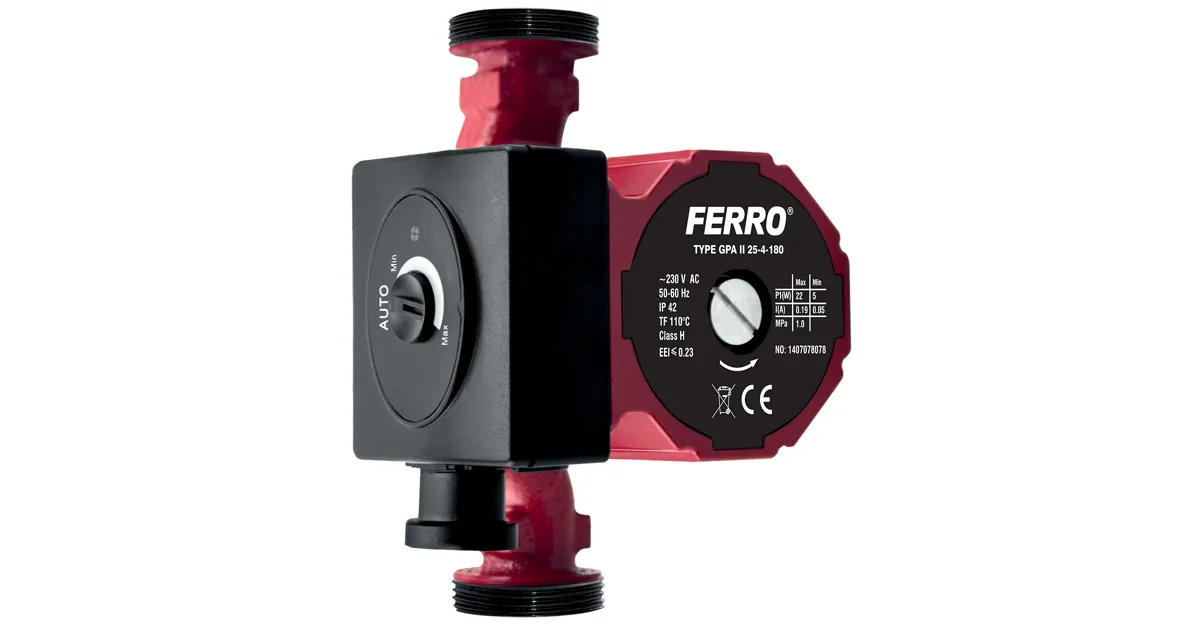

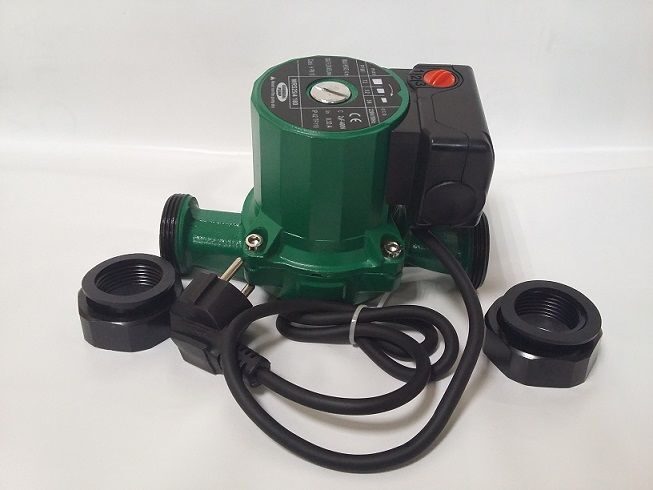

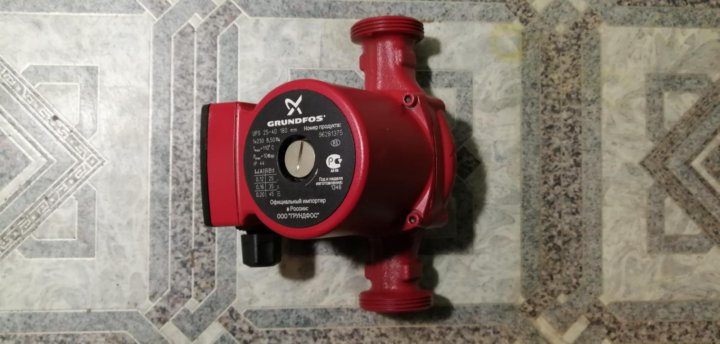

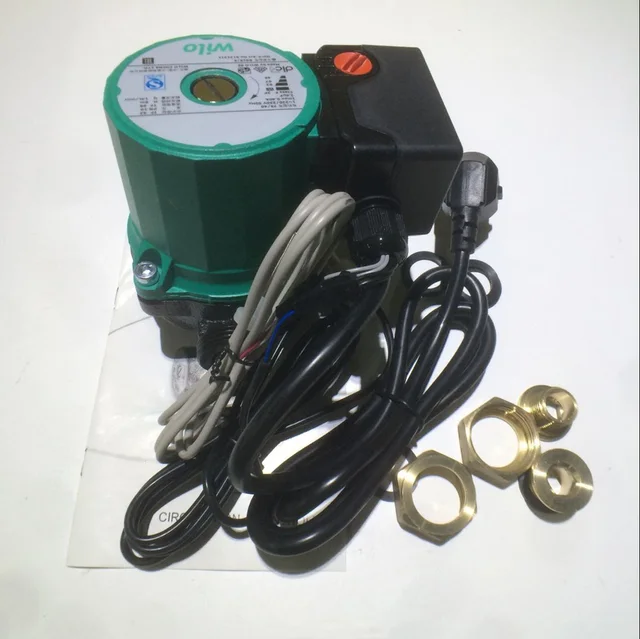

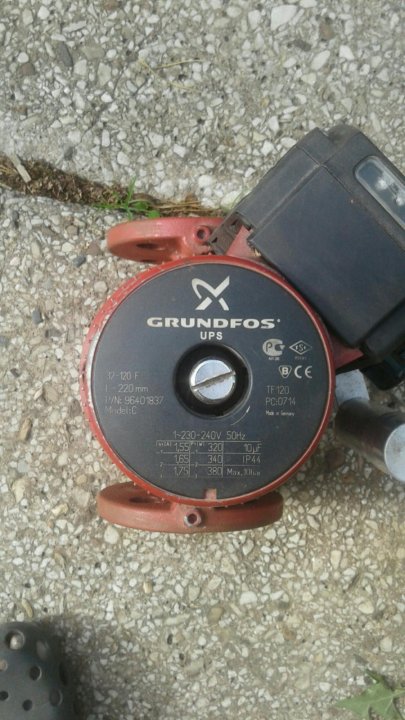

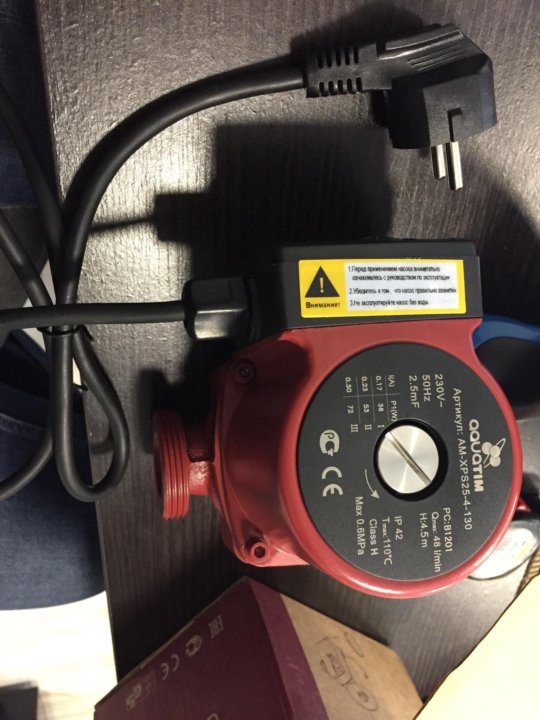

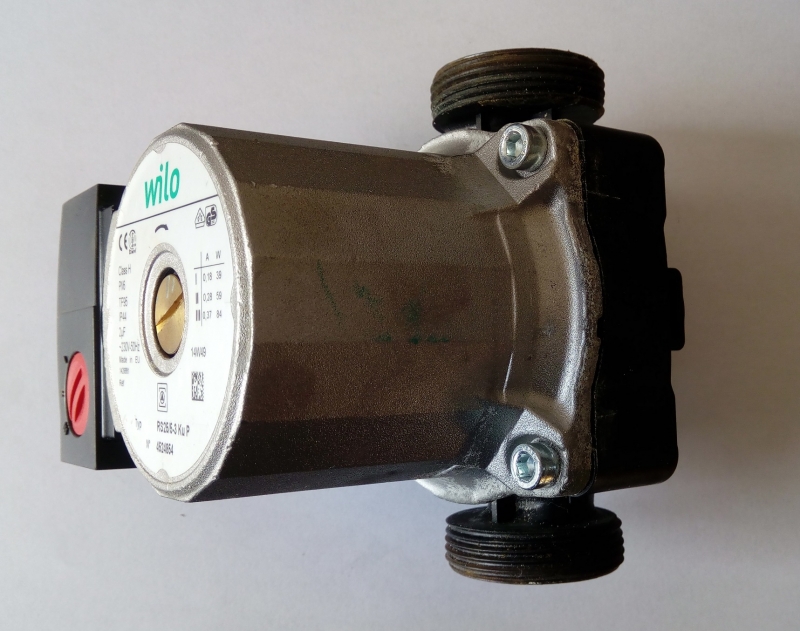

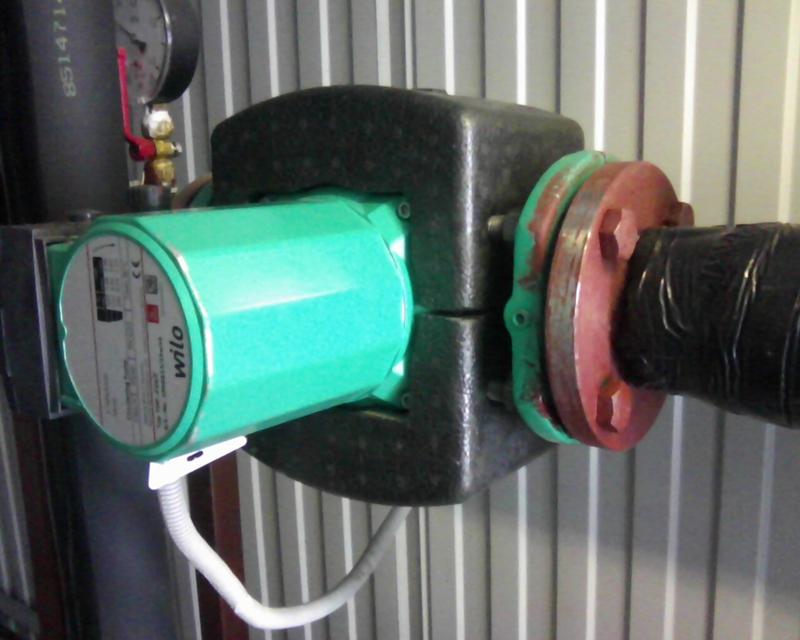

Схема и принцип работы циркуляционного насоса отопления

Тепловой насос – прибор, в котором есть основные узлы и вспомогательные элементы:

  • рабочее колесо (крыльчатка) обеспечивает транспортировку, перекачку жидкого носителя по трубам;
  • электрический двигатель запускает работу оборудования;
  • перекачивающая камера с патрубками подачи и напора, которые подключаются к магистральным трубопроводам;
  • корпус, защищающий прибор от механического воздействия;
  • клеммная коробка для подключений электрических органов и регулирующих приборов.

Принцип работы прост:

  1. В перекачивающую камеру поступает теплоноситель. Для этого есть впускной патрубок.
  2. Поток захватывается крыльчаткой, которая приводится в действие при запуске электродвигателя.
  3. За счет повышения давления теплоноситель отправляется в патрубок выпуска теплоносителя, присоединенный к магистрали.

Таким образом, схема для насоса для отопления становится предельно понятной, никаких сложностей с функционалом нет. Важно лишь выбрать вид оборудования, предназначенный для типа системы, установленной дома.

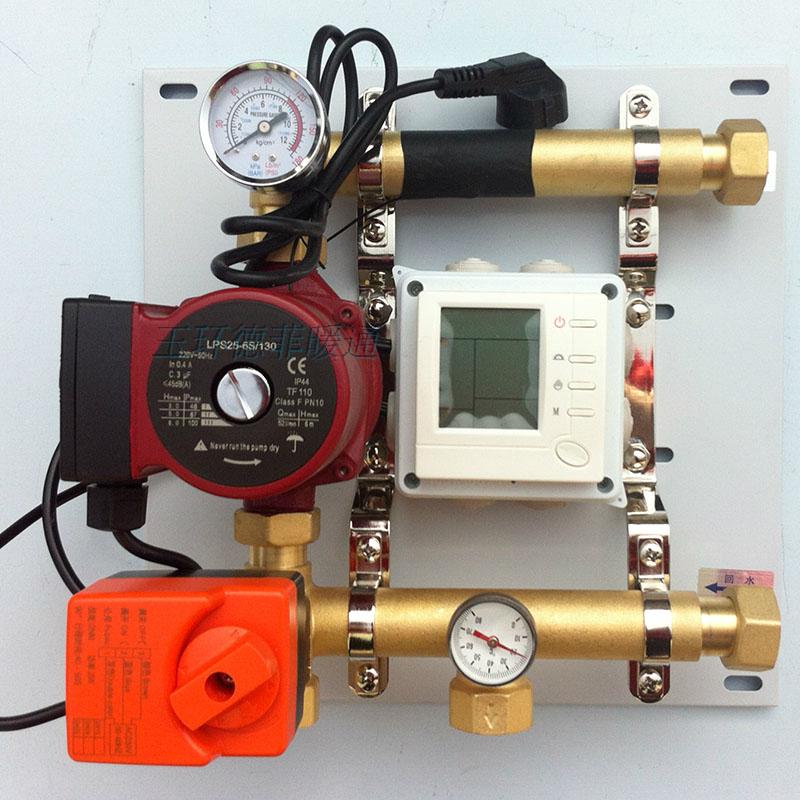

Автоматика для циркуляционного насоса

Общее определение включает несколько видов элементов – терморегулятор, реле, блок бесперебойного питания. Все эти узлы необходимы для регулировки температуры теплоносителя, подаваемого в магистраль, а также обеспечения бесперебойной работы насоса.

Стоит знать, что термостат для циркуляционного насоса может пригодиться и для квартиры – прибор подключается к радиатору и применяется для регулировки циркуляции теплоносителя через батарею. В некоторых квартирах такой вариант управления считается единственно возможным.

Термостат

Соединяет в себе функции вентиля и термоэлемента, контролирует температуру теплоносителя.

Как работает насос циркуляционный с датчиком температуры:

  1. Сначала определяется информация с температурного датчика, на котором выстроен весь принцип работы.
  2. Показатели сравниваются с выставленными настройками. Их нужно вводить в побочном меню устройства. Здесь различается сама температура включения насоса и гистерезис – так называется интервал запаздывания температуры при запуске и отключении оборудования.
  3. Как только пошел процесс нагревания, гистерезис добавляется к показателям температуры запуска насоса в работу, а при остывании теплоносителя гистерезис отнимается.

Получается, что если хозяин задает показатель температуры в +50 С, гистерезис в +5 С, то вода должна сначала прогреться до отметки в +55 С, чтобы блок управления циркуляционным насосом отопления запустил прибор в работу. А для выключения оборудования теплоноситель должен остыть до +45 С.

Прибор, дополненный гистерезисом, считается удобным в работе. Получается, что оборудование не будет постоянно включаться и выключаться для поддержания точности прогрева до одного градуса. Выбирая термостат, лучше отдать предпочтение минимальному показателю гистерезиса в прошивке +/- 1 градус, а максимальному +/- 10 градусов.

Важно! Если термостат для циркуляционного насоса отопления настраивается с учетом данных о внешней температуре в комнате, то и регулировка котла должна предусматривать изменения в температуре теплоносителя. Прибор монтировать рядом с котлом.

Бесперебойный блок питания

Управление циркуляционным насосом без подачи электропитания невозможно, поэтому обеспечение поступления постоянного тока – основная задача хозяина. Самый простой способ – установить блок бесперебойного питания (ИБП) или озаботиться генератором.

Многие хозяева стараются обойтись без дополнительного оборудования, формируя теплосистему с возможностью самотечной циркуляции теплоносителя. Это хороший выход, но при малейшем нарушении технологии выкладки трубопровода, система встанет. К тому же при оборудовании тепломагистрали в 2-х и более этажном доме самотечная схема может дать сбой, поэтому без насоса тут не обойтись.

При установке блока питания можно не беспокоиться за работу системы – оборудование оснащается автоматическим управлением, аккумулятором для теплового насоса. Комплекс поддержки обеспечит работу как самого насоса, так и других энергозависимых компонентов системы.

Важно лишь подобрать ИБП с нужным объемом аккумулятора, для чего следует читать информацию в техпаспорте. Как правило, производители указывают объем накопителя и возможную продолжительность работы приборов. Для выяснения точной информации следует брать в расчет мощность насоса для теплосистемы.

Реле включения и выключения

Устанавливается реле включения насоса отопления для поддержания работы прибора в автоматическом режиме. Принцип простой – при снижении уровня давления в тепломагистрали реле запустит прибор в работу, а при повышении показателя давления – отключит. Получается, что как только потребитель перестает разбирать воду, то уровень давления в системе поднимается до верхнего предела и таймер для насоса отопления отключает агрегат. Как только разбор воды запускается, давление в магистрали снижается до нижнего предельного уровня, насос снова включается в работу.

Как правило, производители оборудования, на котором не установлена автоматика, дают рекомендации по выбору комплектующих, но есть вариант купить тепловой насос с наличием всех дополнительных приборов. Для облегчения регулировки поступления теплоносителя в батареи, специалисты рекомендуют установить терморегуляторы на все радиаторы. Кроме поддержания комфортной температуры в доме, своевременная регулировка поможет снизить расходы на энергоносители.

Важно! Выбирая терморегуляторы следует оценивать шкалу настройки. Чем меньше градации делений (по 1-5 градусам), тем точнее будет выставлена температура жидкости, циркулирующей по магистрали.

Salus-controls — термостаты, автоматика город Полтава

Меню сайта

Продукция Salus

Автоматика Salus

Категории раздела
Salus Система iT600 [10]

Беспроводная серия Salus Система iT600 — термостаты, модули, термоголовки, сервоприводы.

Salus Серия STANDARD [15]

Salus-controls Серия STANDARD

Auraton [0]

Auraton — автоматика для котлов, отопления, теплого пола

LVT [4]

Стабилизаторы напряжения LVT

Новинки [1]

Новинки систем автоматизации и контроля систем отопления


Теплотехника

Отопительная техника
Котлы Bosch
Котлы Buderus
Котлы Viessmann

Насосы Wilo

1.

Salus PC11 Регулятор для управления насосом центрального отопления

Регулятор насоса отопления предназначен для управления насосом циркуляции центрального отопления или горячего водоснабжения. Задачей регулятора насоса является включение насоса, если температура превысит заданное значение, а также выключение его, если система охладится (в результате отключения отопительноко котла). Это предотвращает излишнюю работу насоса, что дает возможность сэкономить энергию (в зависимости от степени использования котла отопления можете сэкономить даже 60%), а также увеличивает рабочий ресурс циркуляционного насоса.

Благодаря этому повышается надежность и уменьшаются затраты связанные с эксплуатацией.

СВОЙСТВА
• Управление насосом для циркуляции воды
центрального отопления
• Включение насоса в случае, если температура
достигнет заданной
• Экономия энергии до 60%
• Увеличивает срок работы насоса
• Функция антистоп и система
предупреждающая замерзание
• Сигнализация — сигнализирует о чрезмерно
высокой температуре котла

Питание: 230/50Гц +/-10%
Потребляемая мощность: 2Вт
Выходная нагрузка насоса: 6 A.
Диапазон измерения

температуры: от 0 до 99 ˚C
Диапазон рабочей
температуры: от 5 до 80 ˚C

Рабочая температура датчика: от -10 до 120 ºС

Длина кабеля датчика: 1,2м



2. Salus PC11W Регулятор для управления насосом центрального отопления или горячей воды

Функции:

  • Управление насосом для циркуляции воды центрального отопления или горячей воды.
  • Контролер управляет работой насоса в указаном диапазоне температур.
  • Усторойство дает возможность регулировать температуру включения и выключения насоса.
  • Экономия энергии до 60%.
  • Увеличивает срок работы насоса.
  • Функция антистоп и система предупреждающая замерзанию.
  • Сигнализация информирует о чрезмерно высокой температуре котла.

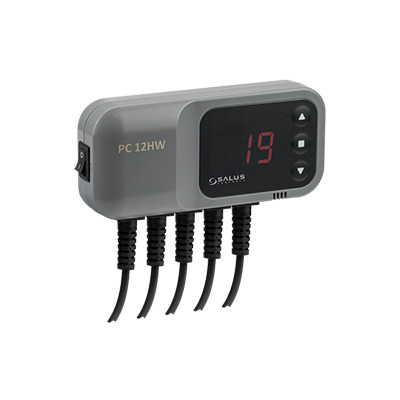

3. Salus PC12HW Регулятор для управления насосами центральногo отопления и горячей воды

Функции:

  • Одновременное управление насосами для отопления и горячей воды.
  • Насос отопления включается, когда температура котла достигнет заданной температуры включения насоса.
  • Насос горячей воды работает на основании разниц в температуре. Насос включается, когда температура котла пересечет температуру контейнерa на заданный пользователем гистерезис и работает до момента, пока температуры котла и контейнерa не сравняются или пока заданная температура контейнерa не будет достигнута.
  • Экономия энергии до 60%.


Поиск

Калькулятор

Календарь

«  Октябрь 2022  »
ПнВтСрЧтПтСбВс
     12
3456789
10111213141516
17181920212223
24252627282930
31


Архив записей
  • 2016 Январь
  • 2016 Март
  • 2016 Июнь
  • 2016 Сентябрь
  • 2017 Январь
  • 2018 Сентябрь

EUROSTER 11-11C Руководство пользователя контроллера насоса центрального отопления

EUROSTER 11-11C Руководство пользователя контроллера насоса центрального отопления (СН) контроллер насоса.

ОБЛАСТЬ ПРИМЕНЕНИЯ

EUROSTER 11/11C представляет собой электронный контроллер, используемый для автоматического включения/выключения циркуляционного насоса системы ЦО в зависимости от температуры воды в системе ЦО. Насос может прокачивать воду через систему, обогреваемую угольным или газовым котлом. Температура воды измеряется датчиком, расположенным на входе в систему отопления.

Контроллер также отключит насос, как только погаснет пламя угольного котла. Вода не должна циркулировать, если она не нагревается котлом, так как тяга дымового воздуха охлаждает воду котла намного быстрее, чем вода радиатора.

Контроллер оснащен ручкой для установки оптимальной температуры воды в системе отопления (чаще всего около 40ºC). Если контроллер взаимодействует с газовым котлом, его уставка ДОЛЖНА БЫТЬ НИЖЕ, чем уставка термостата котла. Установите уставку контроллера выше точки росы, чтобы предотвратить запотевание котла в процессе нагрева воды.

Контроллер EUROSTER 11/11C оснащен функцией ANTY STOP, которая предотвращает заедание роторов и клапанов неработающих насосов. По окончании отопительного сезона каждые 14 дней функция автоматически включает насосы и вентили на 30 секунд. Для этого контроллер должен оставаться включенным.

ВИДИМЫЕ ЭЛЕМЕНТЫ КОНТРОЛЛЕРА

  1. Сетевой выключатель
  2. Вход сети 230 В~
  3. 230 В~ питание насоса
  4. Вход для кабеля датчика температуры котла
  5. Ручка предварительной настройки температуры
  6. Контроллер включен, зеленый светодиод
  7. Насос включен, красный светодиод
  8. Переключатель непрерывной работы
УСТАНОВКА

Внутри контроллера и на его кабелях может присутствовать опасное напряжение.
Поэтому категорически запрещается устанавливать устройство до отключения его сетевого питания. Только квалифицированные специалисты могут устанавливать контроллер.
Не устанавливайте никакие устройства с признаками механических повреждений.

Процедура:

  • a) Установите контроллер:
    • с помощью пары прилагаемых нейлоновых гвоздей (анкеров) закрепите блок контроллера на стене (или любой другой подходящей несущей конструкции) крепеж
    • с помощью крепежных элементов закрепите кабели контроллера на стене.
  • b) Установить датчик температуры:
    • датчик не погружать в жидкости и не устанавливать в потоке дымовых газов выходной патрубок котла (как можно ближе к котлу)
    • с помощью хомутов закрепите датчик на трубе.
  • c) Подсоедините кабель питания насоса:
    • подсоедините желтый (или желто-зеленый) провод PE к клемме
    • подсоедините синий провод к клемме N
    • подсоедините коричневый провод к клемме L.
  • d) Проверьте соединения:
    • проверьте все кабельные соединения и затяните крышки клеммных коробок.
  • e) Подключить контроллер:
    • убедитесь, что кабели контроллера защищены от случайного обрыва.
    • подключите кабель питания контроллера к сетевой розетке 230 В/50 Гц с заземляющим контактом.
      Контроллер нельзя устанавливать в местах, где температура окружающей среды может превышать 40ºC.
ВКЛЮЧЕНИЕ КОНТРОЛЛЕРА
  • Поверните сетевой выключатель контроллера (1 в секции 3) в положение «I».
  • Зеленый светодиод (6 в секции 3) горит
  • В случае контроллера модели E11C его функция ANTY STOP включает насос примерно на 30 секунд (загорается красный светодиод)
  • С помощью ручки установите желаемую температуру.
АВТОМАТИЧЕСКАЯ РАБОТА

Контроллер EUROSTER E11/11C включает/отключает циркуляционный насос системы ЦО в зависимости от температуры датчика относительно уставки температуры, заданной ручкой. Насос включается, как только температура датчика превышает уставку, и выключается, как только она падает ниже уставки.

РУЧНОЕ УПРАВЛЕНИЕ

Ручной переключатель насоса контроллера EUROSTER E11/11C может быть полезен, например, при для деаэрации системы или в случае выхода из строя датчика температуры.

  1. Переведите переключатель непрерывной работы (8 в секции 3) в положение «I» (горит красный светодиод).
  2. Насос включается независимо от фактической температуры датчика по отношению к заданному значению контроллера.
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
  • а) Устройство не работает (зеленый светодиод не горит)
    Перегорел сетевой предохранитель или сбой ПЗУ. Замените предохранитель или обратитесь в сервисный центр.
  • b) Насос не работает
    Используйте переключатель ручного управления (8), чтобы включить насос. Если красный светодиод (7) горит, но насос не работает, проверьте, работает ли насос при прямом подключении к сетевой розетке. Если это так, обратитесь в сервисный центр.
    Поверните ручку до упора в сторону датчика минимальной температуры и температуры нагрева. Если красный светодиод (7) не загорается, обратитесь в сервисный центр.
  • c) Насос постоянно включен
    Убедитесь, что переключатель ручного управления (8.) не находится в положении ON. Поверните ручку до упора в сторону максимальной температуры. Если красный светодиод (7) все еще горит, обратитесь в сервисный центр. В противном случае (светодиод гаснет, но насос не останавливается) проверьте соединения.
СОВМЕСТИМОСТЬ СО СТАНДАРТАМИ/СЕРТИФИКАТАМИ

Контроллер EUROSTER 11/11C соответствует всем требованиям директив ЕС по ЭМС и LVD. Декларация соответствия CE доступна на веб-странице http://www.euroster.com.pl в Интернете.

SPECIFICATIONS
  • Mains 230 V 50Hz
  • Output rated load 3 A
  • Hysteresis 5°C
  • Length of cables 1.5 m
  • Dimensions (width x height x depth) 150 x 90 x 52 mm
KIT СОДЕРЖАНИЕ
  • Блок контроллера с датчиком температуры
  • Хомут для шланга датчика
  • Крепежи/анкеры коробки
  • Настоящее Руководство по установке и эксплуатации
  • Шаблон для сверления отверстий для крепежа/анкеров
СХЕМЫ СОЕДИНЕНИЙ

Представленная ниже схема упрощена (показаны не все элементы, необходимые для правильной работы системы).

  1. Euroster 11/11C Controller
  2. CH котел (вторичный)
  3. CH котел (первичный)
  4. Датчик температуры
  5. CH насос
  6. . усилия, чтобы получить как можно более длительный срок службы контроллера.

    Однако устройство подвержено естественному износу. Мы просим вас, чтобы контроллер, который больше не будет соответствовать вашим требованиям, был доставлен на предприятие по переработке электронных отходов. Электронные отходы собираются бесплатно местными дистрибьюторами электронного оборудования.

    Неправильное обращение с электронными отходами может привести к ненужному загрязнению окружающей среды.

    Картонные коробки следует утилизировать на предприятии по переработке бумаги.

    ГАРАНТИЙНЫЙ СЕРТИФИКАТ

    Условия гарантии:

    1. Гарантия действует 24 месяца со дня продажи контроллера.
    2. Заявленный контроллер вместе с данным гарантийным талоном необходимо предоставить продавцу.
    3. Претензии по гарантии рассматриваются в течение 14 рабочих дней с даты получения производителем заявленного устройства.
    4. Контроллер может ремонтироваться исключительно производителем или другой стороной, явно уполномоченной производителем.
    5. Гарантия аннулируется в случае механических повреждений, неправильной эксплуатации и/или проведения ремонта неуполномоченными лицами.
    6. Настоящая потребительская гарантия не исключает, не ограничивает и не приостанавливает действие каких-либо прав Покупателя, возникающих в случае несоответствия товара условиям договора купли-продажи.

    Предприятие, выдавшее настоящий гарантийный талон:
    P.H.P.U. AS Agnieszka Szymanska-Kaczyńska, Chumentki 4, 63-840 Krobia, Польша



    Documents / Resources

    EUROSTER 11-11C Central Heating Pump Controller [pdf] User Manual
    11-11C, Central Heating Pump Controller
    References
    • Euroster — Цеппло на Жичене
    • Euroster — Ciepło na życzenie
    Опубликовано вEUROSTERTТеги: 11-11C, Контроллер насоса центрального отопления, EUROSTER

    O11 Dynamic MINI — Think Big. Сборка компактного, высокомодульного корпуса для ПК с водяным охлаждением
