Контакторы Moeller — Индустриальные системы

Товары группы

НаименованиеОписаниеАртикулНаличиеЦенаФайлО товаре
Moeller. DILM7-10(24VDC) Контактор 7А. АС3 380-400В.276565По запросуПо запросу
+Товар добавлен в корзину
Moeller. DILM7-10(24V 50/60HZ) Контактор 7А. АС3 380-400В276554По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM7-10(220V 50/60HZ) Контактор 7А. АС3 380-400В. 276557По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM9-10(24VDC) Контактор 9А. АС3 380-400В.
276705		По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM9-10(24V 50/60HZ) Контактор 9А. АС3 380-400В.276694По запросуПо запросу
+Товар добавлен в корзину
Moeller. DILM9-10(220V 50/60HZ) Контактор 9А. АС3 380-400В.276697По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM12/21-10(220V 50/60HZ) Контактор 12А. АС3 380-400В.278111По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM17-10(RDC24) Контактор 17А. АС3 380-400В. 277018По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM17-10(24V 50/60HZ) Контактор 17А. АС3 380-400В277008По запросуПо запросу
+Товар добавлен в корзину
Moeller. DILM17-10(220V 50/60HZ) Контактор 17А. АС3 380-400В.277011По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM25-10(RDC24) Контактор 25А. АС3 380-400В.277146По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM25-10(24V 50/60HZ) Контактор 25А. АС3 380-400В.
277136По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM25-10(220V 50/60HZ) Контактор 25А. АС3 380-400В.277139По запросуПо запросу +Товар добавлен в корзину
Moeller. DILM32-10(220V 50/60HZ) Контактор 32А. АС3 380-400В.277267По запросуПо запросу
+Товар добавлен в корзину
Moeller. DILM38-10(RDC24) Контактор 38А. АС3 380-400В.112442По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM38-10(230V50HZ) Контактор 38А. АС3 380-400В.112428По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM40(RDC24) Контактор 40А. АС3 380-400В277780По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM40(24V 50/60HZ) Контактор 40А. АС3 380-400В277770По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM40(220V 50/60HZ) Контактор 40А. АС3 380-400В277773По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM50(220V 50/60HZ) Контактор 50А. АС3 380-400В277837По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM65-XSP(220V 50/60HZ) Контактор 65А. АС3 380-400В281178По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM80(230V 50/60HZ) Контактор 80А. АС3 380-400В239402По запросуПо запросу+Товар добавлен в корзину
Moeller. DILM115(RAC240) Контактор 115А. АС3 380-400В239548По запросуПо запросу+Товар добавлен в корзину

Показать все

Каталоги, видео и техническая информация

Контакторы Moeller.

Эффективное решение для управления электродвигателями.

← Новинка! Силовые автоматические выключатели hager на токи 16 – 1600А .   ||   Orion+ Новое поколение щитов от Hager со степенью защиты IP65. →

Контакторы DILM от компании Moeller (корпорация Eaton) необходимы для коммутации, защиты, пуска, разгона и управления электродвигателями.

Новая серия контакторов DILM предназначена для пуска двигателей до 170А. Новая серия контакторов имеет меньшие габариты, надежное соединение монтируемых проводов двумя способами «под винт» и пружинные зажимы.

Проектирование

Moeller уменьшил число основных типов с 7 до 4 только с тремя типоразмерами ширины контактора (45 мм. до 32 A, 55 мм. до 72 A и 90 мм. до 170 A). Первые два основных типа контакторов являются наилучшим компромиссом между минимальными размерами, характеристиками и дополнительными преимуществами управления.

Монтаж

Двойные зажимы устанавливаются на контакторы DILM до 170 A. Провода разного сечения надежно закрепляются в двойные зажимы. Двойные зажимы могут использоваться даже если контактор подвергается сильным вибрациям.


Монтаж производится легко и снижается риск возможной неполадки.

Moeller так же предлагает испытанные и высококачественные контакторы с пружинными зажимами. Для контакторов до 15,5А, пружинные зажимы устанавливаются на силовые и управляющие контакты. Для контакторов выше 15,5А пружинные зажимы устанавливаются только на управляющие контакты.

Множество испытаний доказали, что контакторы и автоматические выключатели защиты двигателя с пружинными зажимами имеют такие же характеристики как устройство с винтовыми зажимами. Даже если контактор с пружинными зажимами подвергается сильным вибрациям — пружинные зажимы могут использоваться. Однако они обладают главным преимуществом — это скорость монтажа.

Контакторы с переменным и постоянным током управления имеют один и тот же размер.


Эксплуатация

Все DC контакторы так же имеют интегрированный супрессор. Расширенный рабочий диапазон управляющего напряжения для DC контакторов превышает регламентируемый рабочий диапазон установленный стандартами IEC и обеспечивает оптимальную защиту от предельно высокого или предельно низкого напряжения.

  За более подробной информацией обращайтесь в магазин нашего офиса.


Более подробную информацию по системам электрооборудования можно получить в офисе компании «Электроплан ТНС» или оставить заявку и интересующие Вас вопросы по электронному адресу [email protected].

Новинка! Силовые автоматические выключатели hager на токи 16 – 1600А .

Обогреватель и конвектор ADAX — комфортое тепло в суровую зиму.

Диммер — элемент комфортного освещения.

Электромонтажные коробки Helia IP55.

В нашем магазине: щит учета навесной, на опору, IP54.

Индекс контакторов и пускателей двигателей Moeller


DILM7, DILM9, DILM12, DILM15

Размер контакторной группы «B»

DILM7, DILM9, DILM12

Спецификация DILM7
-хх		 ДИЛМ9
-хх		 DILM12
-хх		 DILM15
-хх
AC-3 Ампер 7 9 12 15
AC-1 Ампер 20 20 20 20
л. с. при 230 В переменного тока 2 3 3
л.с. при 460 В переменного тока 3 5 10
HP@575vac 5 7,5 10
С 1 норм. Замкнутый вспомогательный контакт на плате DILM7-01

XT-CE-007-B-01-xx

XTC007B01A (120)
XTC007B01B (240)
XTC007B01C (480)
XTC007B01E (208)
XTC007B01T (24)
XTC007B01TD (24DC)


DILM9-01

XT-CE-009-B-01-xx

XTCE009B01A (120)
XTCE009B01B (240)
XTCE009B01C (480)
XTCE009B01E (208)
XTCE009B01T (24)
XTCE009B01TD (24DC)

DILM12-01

XT-CE-012-B-01-xx

XTCE012B01A (120)
XTCE012B01B (240)
XTCE012B01C (480)
XTCE012B01E (208)
XTCE012B01T (24)
XTCE012B01TD (24DC)

ДИЛМ15-01

XT-CE-015-B-01-xx

XTCE015B01A (120)
XTCE015B01B (240)
XTCE015B01C (480)
XTCE015B01E (208)
XTCE015B01T (24)
XTCE015B01TD (24DC)

С 1 норм. Разомкнут Aux
Контакт на плате
DILM710

XT-CE-007-B-10-xx

XTCE007B10A (120)
XTCE007B10B (240)
XTCE007B10C (480)
XTCE007B10E (208)
XTCE007B10T (24)
XTCE007B10TD (24DC)


DILM9-10

XT-CE-009-B-10-xx

XTCE009B10A (120)
XTCE009B10B (240)
XTCE009B10C (480)
XTCE009B10E (208)
XTCE009B10T (24)
XTCE009B10TD (24DC)


DILM12-10

XT-CE-012-B-10-xx

XTCE012B10A (120)
XTCE012B10 Б (240)
XTCE012B10C (480)
XTCE012B10E (208)
XTCE012B10T (24)
XTCE012B10TD (24DC)

DILM15-10

XT-CE-015-B-10-xx

XTCE015B10A (120)
XTCE015B10B (240)
XTCE015B10C (480)
XTCE015B10E (208)
XTCE015B10T (24)
XTCE015B10TD (24DC)

С 1 контактом Norm Open на борту и верхней частью «11» колода с дополнительным 1-открытым и 1-закрытым контакты.
DILM7-21		 ДИЛМ9-21 DILM12-21 DILM15-21
С 1 контактом Norm Open на борту и верхней частью «22» колода с дополнительным 1-открытым и 1-закрытым контакты.
DILM7-32		 ДИЛМ9-32 DILM12-32 DILM15-32

Размеры

Контакторы Eaton XTCE PDF

ZB12-xxx Перегрузка
Серия

Вспомогательный Контакты

Верхние деки с таймером

Подавители контактов и
Индикаторы напряжения


Аксессуары для контакторов Xstart

40 А Контакторы

DILM17, DILM25, DILM32, DILM38 Контакторная группа типоразмера «C»

DILM17, DILM25, DILM32

Спецификация DILM17
-хх		 DILM25
-хх		 DILM32
-хх		 DILM38
-хх
AC-3 Ампер 17 25 32 38
AC-1 Ампер 35 40 40 40
л. с. при 230 В переменного тока 5 7,5 10
л.с. при 460 В переменного тока 10 15 20
HP@575vac 15 20 25
С 1 норм. Замкнутый вспомогательный контакт на плате DILM17-01

XT-CE-018-C-01-xx

XTCE018C01A (120)
XTCE018C01B (240)
XTCE018C01C (480)
XTCE018C01E (208)
XTCE018C01T (24)
XTCE018C01TD (24DC)

ДИЛМ25-01

XT-CE-025-C-01-xx

XTCE025C01A (120)
XTCE025C01B (240)
XTCE025C01C (480)
XTCE025C01E (208)
XTCE025C01T (24)
XTCE025C01TD (24DC)

DILM32-01

XT-CE-032-C-01-xx

XTCE032C01A (120)
XTCE032C01B (240)
XTCE032C01C (480)
XTCE032C01E (208)
XTCE032C01T (24)
XTCE032C01TD (24 постоянного тока)

ДИЛМ38-01
С 1 норм. Разомкнут Aux
Контакт на плате		 DILM17-10

XT-CE-018-C-10-xx

XTCE018C10A (120)
XTCE018C10B (240)
XTCE018C10C (480)
XTCE018C10E (208)
XTCE018C10T (24)
XTCE018C10TD (24 постоянного тока)

DILM25-10

XT-CE-025-C-10-xx

XTCE025C10A (120)
XTCE025C10B (240)
XTCE025C10C (480)
XTCE025C10E (208)
XTCE025C10T (24)
XTCE025C10TD (24 постоянного тока)

DILM32-10

XT-CE-032-C-10

XTCE032C10A (120)
XTCE032C10B (240)
XTCE032C10C (480)
XTCE032C10E (208)
XTCE032C10T (24)
XTCE032C10TD (24 постоянного тока)

DILM38-10
С 1 контактом Norm Open на борту и верхней частью «11» колода с дополнительным 1-открытым и 1-закрытым контакты.
DILM17-21
DILM25-21 DILM32-21 DILM38-21
С 1 контактом Norm Open на борту и верхней частью «22» колода с дополнительным 1-открытым и 1-закрытым контакты.
DILM17-32
DILM25-32 DILM32-32 DILM38-32

Размеры

Контакторы Eaton XTCE PDF


ZB32-xxx Перегрузка Серия

Вспомогательный Контакты

Верхние деки с таймером

Подавители контактов и
Индикаторы напряжения


Аксессуары для контакторов Xstart

Контактор XT
Рама «B»
Метод нумерации EATON

Контакторы Eaton XTCE PDF и Аксессуары PDF и дополнительный Контактные правила

СЕРИЯ ТИП Номинальный ток Размер корпуса Доп. Контакты
Встроенный 		НАПРЯЖЕНИЕ КАТУШКИ
ХТ СЕ 009 Б 10 А
ХТ=ХТ Серия CE=
Винтовая клемма контактора

CEC= Клетка контактора Зажим

 000=
Номинальный ток IEC AC-3		 B=B, корпус
C=C, корпус
D=D, корпус		 00=»0″ НЕТ — «0» НЗ
01=»0″ НЕТ — «1» НЗ
10=»1″ НЕТ — «0» НК		 A=120 В~
B=240 В~
C=480 В~
E=208 В~
T=24 В~
ТД=24 В постоянного тока
Таблица преобразования DILM
DIL00M-DIL2AM
20–90 А
1/4 — 25 л. с. @ 230
1/4 -50 л.с. @ 460
DIL3M80 — DIL4M115
100–160 А
30 — 50 л.с. @ 230
60 — 100 л.с. @ 460
DILM185 — DILM1000
225 — 850 А
60 — 350 л.с. @ 230
125 — 700 л.с. @ 460
Контактор Документация

Указатель документации каталога контакторов НОВЫЙ


Влияние емкости кабеля
длинных тросов управления на
Активация Контакторов

Надежное переключение самых высоких токов до 2000 А
450,43 КБ
Информация о контакторе
Список деталей контактора
Контактор Инжиниринг и технические данные
Контактор Мёллера Приложения
Особенности контактора Moeller



Ручные пускатели двигателей

ПКЗМ4 РУЧНОЙ СТАРТЕР МОТОРА

ПКЗМ4
  Разблокировка по перегрузке
А		 Выпуск короткого замыкания
ПКЗМ4-16

10–16

 224
ПКЗМ4-25 20 — 25 224
ПКЗМ4-32 25 — 32 350
ПКЗМ4-40 32 — 40 448
ПКЗМ4-50 40 — 50 560
ПКЗМ4-58 50 — 58 812
ПКЗМ4-63 55 — 65 882

Все модели до макс. ток короткого замыкания 600В: 50, Максимальный предохранитель с CL 600, максимальный автоматический выключатель с CL: 600

ПКЗМ0
1/2 — 7 1/2 л.с. @ 230
1/2 — 15 л.с. @ 460
Регулируемый температурный диапазон: 0,1–25

ПКЗ2
Комбинации магнитной защиты двигателя с высокой пропускной способностью Контактор
15 л.с. при 230
30 л.с. при 460



Позвольте нашим специалистам по продажам помочь вам найти продукты, соответствующие вашим потребностям. ЗВОНИТЕ 866-595-9616.

Магнитные контакторы Eaton / Moeller 22 DIL E (упаковка из 5 шт.)

Запас # 77204-1

В наличии: 5+

Цена: 225,00 долларов США

В корзину

Нажмите здесь, чтобы продать свое оборудование!

Возврат:

Политика возврата без проблем.

Лучшие продукты Eaton/Moeller

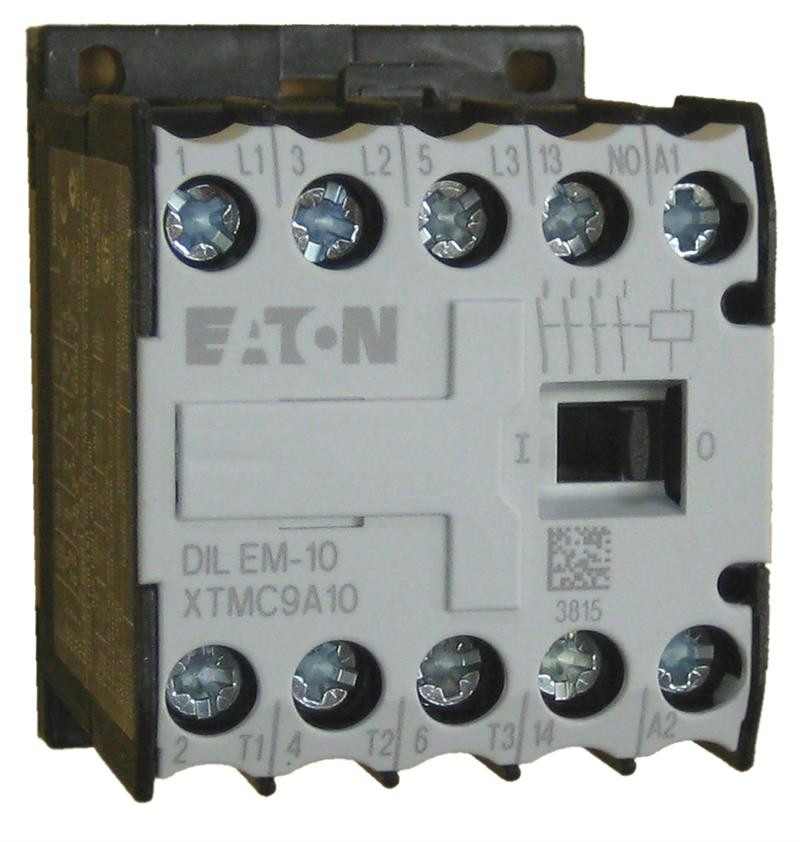

Компактный ПЛК Eaton/Moeller PS4-341-MM1 Контактор Eaton/Moeller DILEM-10-G Миниатюрный автоматический выключатель Eaton / Moeller XPole FAZ-C3/1 Миниатюрный автоматический выключатель Eaton / Moeller XPole FAZ-C6/1 Миниатюрный автоматический выключатель Eaton / Moeller XPole FAZ-C8/1 Parker / Compumotor Микрошаговый привод AXL-DRIVE National Instruments ER-16 Электромеханическое реле SPDT Мотор Fasco U73B1 (номер модели: 71731339) GE 5146139 Шестерня датчика обратной связи осевого привода Newport ESP301-3G 3-осевой контроллер / драйвер двигателя
