Аппаратный зажим на трансформатор ТМГ, ТМГФ 1250 кВа по цене 4850.00₽ из наличия
Контактный зажим на трансформатор ТМГ, ТМГФ 1250 кВа

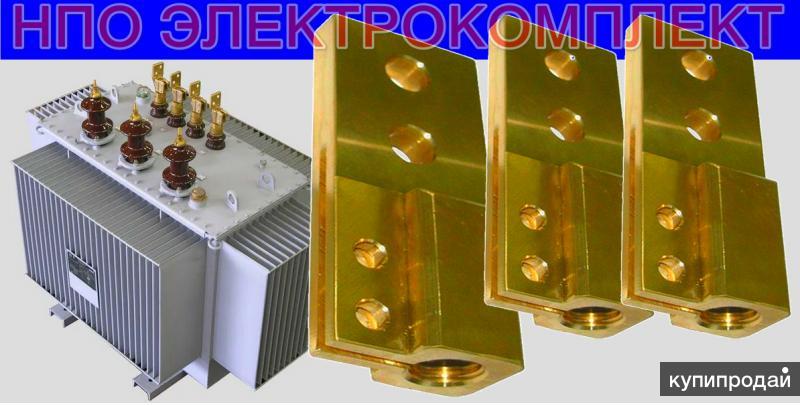

Зажимы аппаратные ТМГ, ТМГФ 1250 кВа — М48х3 применяются для присоединения токоведущих шинопроводов к выводу аппарата трансформатора, выполненных в цилиндрической форме с внутренней резьбовой частью соединяемой с шпильками выводов силового трансформатора со стороны НН.
Аппаратный зажим обеспечивает надежный контакт выводов силового трансформатора со стороны НН с шинопроводом.
В наличии зажимы контактные:
№ | Наименование детали | Номинальный ток | Вес детали, кг | К шпильке | Кол-во отверстий | Габаритные размеры |
1. | Зажим контактный на ВН 25 — 2500 кВа | 250 А | 0,21 | М12х1,75 | 2 | 34х25х68 |
2. | Зажим контактный НН на 25-160 кВа | 250 А | 0,27 | М12х1,75 | 2 | 30х40х84 |
3. | Зажим контактный НН на 250 кВа | 400 А | 0,37 | М16х2 | 2 | 40х30х81 |
4. | Зажим контактный НН на 400 кВа | 630 А | 0,57 | М20х2,5 | 2 | 50х40х98 |
5. | Зажим контактный НН на 630 кВа | 1000 А | 1,4 | М27х1,5 | 2 | 39х62х160 |
6. | Зажим контактный НН на 1000 кВа | 1600 А | 2,7 | М33х2 | 4 | 48х80х172 |
7. | Зажим контактный НН на 1600 кВа | 2000 А | 4,4 | М42х3 | 4 | 60х96х215 |
8. | Зажим контактный НН на 2000 кВа | 2500 А | 6,3 | М48х3 | 4 | 66х107х240 |
9. | Зажим контактный НН на 4500 кВа | 5000 А | 7,3 | М72х2 | 4 | 58х120х255 |
Контактный (плашечный) зажим на трансформатор, по заказу возможно изготовить c покрытием олово-висмут (О-Ви), для наилучшей связи токопроводимости и для лучшей изоляции с внешними источниками влияния.
Кроме стандартных присоединительных размеров, возможно изготовление зажимов контактных с другими размерами: отверстиями под шпильку и шагом резьбы.
Изготавливаемые зажимы контактные соответствуют требованиям ТУ 34 27.10954-85.
Зажим контактный для трансформатора ТМ(Г)
- Контактный зажим на трансформатор ТМ, ТМГ 25-160кВа — М12
- Контактный зажим на трансформатор ТМ, ТМГ 250 кВа — М16
- Контактный зажим на трансформатор ТМ, ТМГ 400 кВа — М20
- Контактный зажим на трансформатор ТМ, ТМГ 630 кВа — М27
- Контактный зажим на трансформатор ТМ, ТМГ 1000 кВа — М33
- Контактный зажим на трансформатор ТМГ, ТМГФ 1250 кВа — М48
- Контактный зажим на трансформатор ТМ, ТМГ 1600 кВа — М42
- Контактный зажим на трансформатор ТМГ, ТМЗ 2500 кВа — М48
- Контактный зажим на трансформатор — М55
- Контактный зажим на трансформатор — М72
Категория: >> ЗИП для трансформатора ТМ(Г)
- Описание
Описание
Контактный зажим НН на трансформатор
Предназначены для соединения шпилек ввода силового трансформатора с шинами на стороне НН.
Материал — латунь ЛС-59-1
Крепежные винты входят в комплект поставки
В наличии зажимы контактные:
| № | Наименование детали | Номинальный ток | Вес, кг | К шпильке | |
| 1. | Зажим контактный НН 25-160 кВа | 250 А | 0,27 | М12 | |
| 2. | Зажим контактный НН 250 кВа | 400 А | 0,37 | М16 | |
| 3. | Зажим контактный НН на 400 кВа | 630 А | 0,57 | М20 | |
| 4. | Зажим контактный НН 630 кВа | 1000 А | 1,4 | М27 | |
5. | Зажим контактный НН 1000 кВа | 1600 А | 2,7 | М33 | |
| 6. | Зажим контактный НН 1600 кВа | 2000 А | 4,4 | М42 | |
| 7. | Зажим контактный НН 2000 кВа | 2500 А | 6,3 | М48 | |
| 8. | Зажим контактный НН 4500 кВа | 5000 А | 7,3 | М72 |
ООО ЭТЗ «СИЛЕКТРА» производит контактные зажимы (называемые также: лопатки, лапки, флажки) к силовым масляным трансформаторам ТМ(Г)-25, ТМ(Г)-40, ТМ(Г)-63, ТМ(Г)-100,ТМ(Г)-160, ТМ-250, ТМ-400, ТМ-630, ТМ(Г)-1000, ТМ(Г)-1250, ТМ(Г)-1600. Установка контактных зажимов обязательно на силовых трансформаторах мощностью от 630 кВА и выше.
Контактные зажимы не рассчитаны на воздействие значительных механических нагрузок. Усилие, обеспечивающее контакт провод-зажим, осуществляется в них за счет стяжки болтами.
Примечание:
Возможно изготовление отверстий под шпильку других размеров и шагов резьбы. Данные изменения на цену не влияют. Возможна отгрузка продукции с покрытием О-Ви.
Контактные зажимы предназначены для обеспечения надежного контакта шинопроводов трансформаторной подстанции со стороны НН с токоведущими частями выводов силового трансформатора со стороны НН, а также для уменьшения влияния последствий переходных процессов в электрической сети. Следует принимать во внимание, что болтовые контакты требуют периодического контроля и подтягивания болтов.
