Закладная конструкция представляет собой деталь, первостепенная функция которой — закрепление в трубопроводе средств измерения тех или иных параметров среды (манометров, термометров) и другого необходимого оборудования. Один из распространенных видов закладных конструкций для термометра — бобышки. Их приваривают либо на сам трубопровод, либо в отверстие, имеющееся на нем. Эффективного крепления закладных конструкций достигают благодаря резьбе, предусмотренной для установки первичного преобразователя. Монтаж самого преобразователя производится с помощью штуцера специального назначения.

Без закладных конструкций невозможно обойтись, если нужно вмонтировать в трубопровод любой прибор, будь то автоматические регуляторы, приборы, предназначенные для отбора потока, а также производящие измерение уровня транспортируемой жидкости.

При эксплуатации трубопроводов часто возникает необходимость в контроле и регулировании температуры. Для этого устанавливается закладная конструкция для термометра — расширитель. Это участок трубопровода, обладающий большим диаметром, чем у трубопровода. К нему приваривается бобышка с внутренней резьбой. Бобышки приварные предназначены для установки не только самих измерительных приборов, но и защитных гильз к ним.

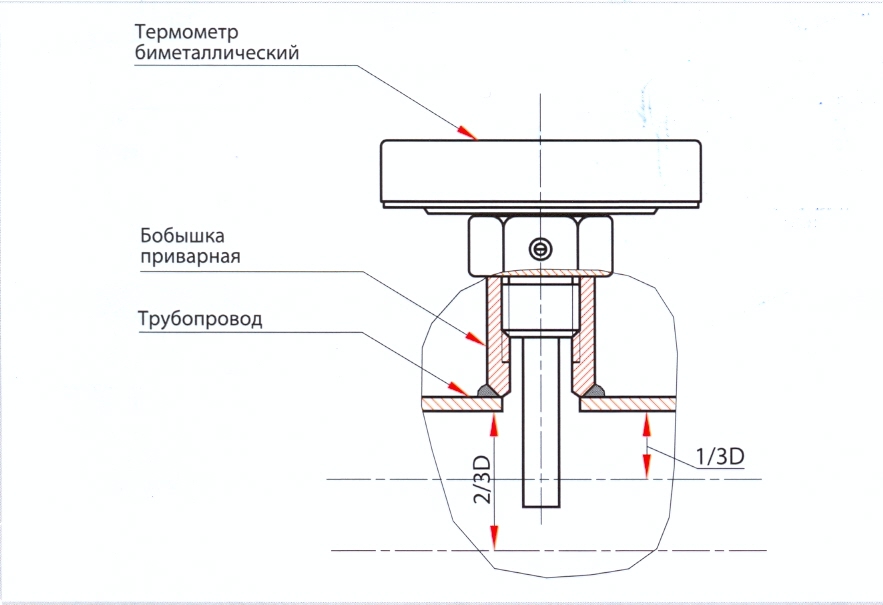

При изготовлении расширителей для термометра его резьба должна соответствовать или резьбе либо оправы, либо самого прибора. Его диаметр рассчитывается на основании длины того участка термометра, который будет погружен в рабочую среду. Желательно, чтобы длина погруженного участка составляла2/3 диаметра расширителя.

Для каждого типа трубопровода используются закладные конструкции, которые соответствуют всем установленным требованиям. В частности, необходимо учитывать:

1. Каким образом будет присоединяться закладная конструкция для термометра.

2.Значение условного давления в трубопроводе.

3. Исполнение присоединения.

Материал, из которого изготавливается закладная конструкция для термометра, зависит от характеристик рабочей среды. В любом случае следует соблюдать соответствие материала закладной конструкции материалу технологического трубопровода. Материал должен быть разрешен к использованию органами государственного технического надзора.

Толщина стенки закладной конструкции для термометра рассчитывается исходя из показателей внутренней среды трубопровода. Следует учитывать и такие факторы, как метод защиты прибора от коррозии и срока его эксплуатации.

Технологически закладная конструкция для термометра может выполняться как прямая и как угловая. Для горизонтальных участков трубопровода подходят прямые конструкции, а для угловых — вертикальные.

Если закладная конструкция для термометра устанавливается на трубопроводе малого диаметра, нужно поверить необходимость укрепления отверстия.

Для производства закладных конструкций для термометра используется сталь различных марок, а сплавы и цветные металлы. Температурный интервал для эксплуатации закладных конструкций -70 до +575 градусов по Цельсию. Закладные конструкции для термометра (в целом) выдерживают давление до 16 мПа.

Вне зависимости от типа трубопровода, на котором следует зафиксировать закладную конструкцию для термометра, ее монтаж производят путем сварки. Немаловажный фактор: ее материал должен соответствовать материалу, из которого изготовлен трубопровод. Поскольку закладные конструкции относятся почти всегда к конструктивным компонентам автоматических блоков регуляции и контроля, их устанавливают на основании предварительно созданных технических документов.

Закладная конструкция для термометра обычно снабжается заглушкой, что предохраняет оборудование от попадания в него загрязнений. Защищенным оказывается резьба штуцера, которая не подвергается в этом случае механическим повреждениям.

Монтаж бобышек осуществляется до начала гидравлических испытаний трубопровода. После его завершения конструкцию опрессовывают, как и само оборудование.

Создание закладных конструкций для термометра осуществляется по чертежам. Чертеж представляет собой техническое задание для инженеров и фирм, сферой деятельности которых является производство и монтаж трубопроводов.

На монтажных чертежах приводятся пояснения, указания, примечания и спецификация закладных конструкций с указанием их типа и количества.

Фирмы-изготовители монтируют закладныеконструкции. Следующим этапом выступает установка приборов и автоматических регуляторов. Контроль соответствия конструкции предписанным техническим нормативам производят с применением стандартизированных инструментов измерения, а также оборудования специального назначения.

Камеры на закладных конструкциях для термометров выполняются согласно проектным чертежам. Скрепляют камеры при помощи болтов. Закладная конструкция для термометра обычно снабжена фланцевыми соединениями. В трубопровод производится вваривание закладной оправки. На фланце крепится бобышка или сальник.

По завершении монтажных работ каждую камеру приваривают к вмонтированной конструкции по всем четырем углам.

Закладные конструкции по ЗК4-3-87 (85) (Расширители)

Вы находитесь здесь:

Закладные конструкции по ЗК4-3-87 (85) (Расширители)

Описание закладных конструкций по ЗК4-3-87 (85) (Расширители):

Расширители по ЗК4-3-87 или ЗК4-3-85 используются на магистральных трубопроводах для подключения термометров и термопреобразователей если длина датчика значительно больше диаметра трубопровода. Пример обозначения закладной конструкции с резьбой М20х1,5 для установки на трубопроводе диаметром 45 мм из стали 20: Расширитель ЗК4-3-85 установка 1.

Технические хаактеристики закладных конструкций по ЗК4-3-87 (85) (Расширители):

Рабочая среда: не агрессивная жидкость, пар и газ
Рабочее давление: 10 Мпа (100кгс/см2)
Рабочая температура: до 250°С
Закладная конструкция по ЗК4-3-87 предназначена для установки термопреобразователей на трубопроводе диаметром 45 и 57 мм.
Пример обозначения закладной конструкции с резьбой М20х1,5 для установки на трубопроводе диаметром 45 мм из стали 20: Расширитель ЗК4-3-85 установка 1.

Основные технические характеристики представлены в таблице:

Условное наименование	Размеры мм
Условное наименование	d*	D*
1	М20х1,5	45
2	М22х1,5
3	М27х2,0
4	М20х1,5	57
5	M22x1,5
6	M27x2,0

У данного изделия существуют следующие варианты установки:

ЗК4-3-87 уст.1
ЗК4-3-87 уст.2
ЗК4-3-87 уст.3
ЗК4-3-87 уст.4
ЗК4-3-87 уст.5
ЗК4-3-87 уст. 6

Часто встречается обозначение данных расширителей по сборнику чертежей 85 года и имеющие обозначения:

ЗК4-3-85 уст.1
ЗК4-3-85 уст.2
ЗК4-3-85 уст.3
ЗК4-3-85 уст.4
ЗК4-3-85 уст.5
ЗК4-3-85 уст.6

Любые расширители Вы можете заказать на нашем производстве.

Купить закладные конструкции по ЗК4-3-87 (85) (Расширители),

узнать цену, получить консультацию по применению или разместить заказ, Вы можете по многоканальному телефону +7(812)667-89-01 или через электронную почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.. Предоставляем скидки от объема заказа, выполняем отгрузку по всей России, странам таможенного союза и СНГ, регулярные поставки в Беларусь, Казахстан, Узбекистан.

Перейти назад (в закладные конструкции по ЗК4 (расширители, бобышки и штуцеры))
