Устройство и строение скрипки

9 июля 2020

Скрипка представляет собой деревянный полый смычковый инструмент с четырьмя струнами. Строение скрипки сложное, и помимо основных частей, корпуса и грифа, устройство скрипки включает множество деталей, без которых музыкант не мог бы извлекать звук.

Содержание:

• Корпус скрипки
• Гриф скрипки
• Струны
• Устройство деталей скрипки и аксессуары
• Устройство смычка для скрипки

Корпус скрипки

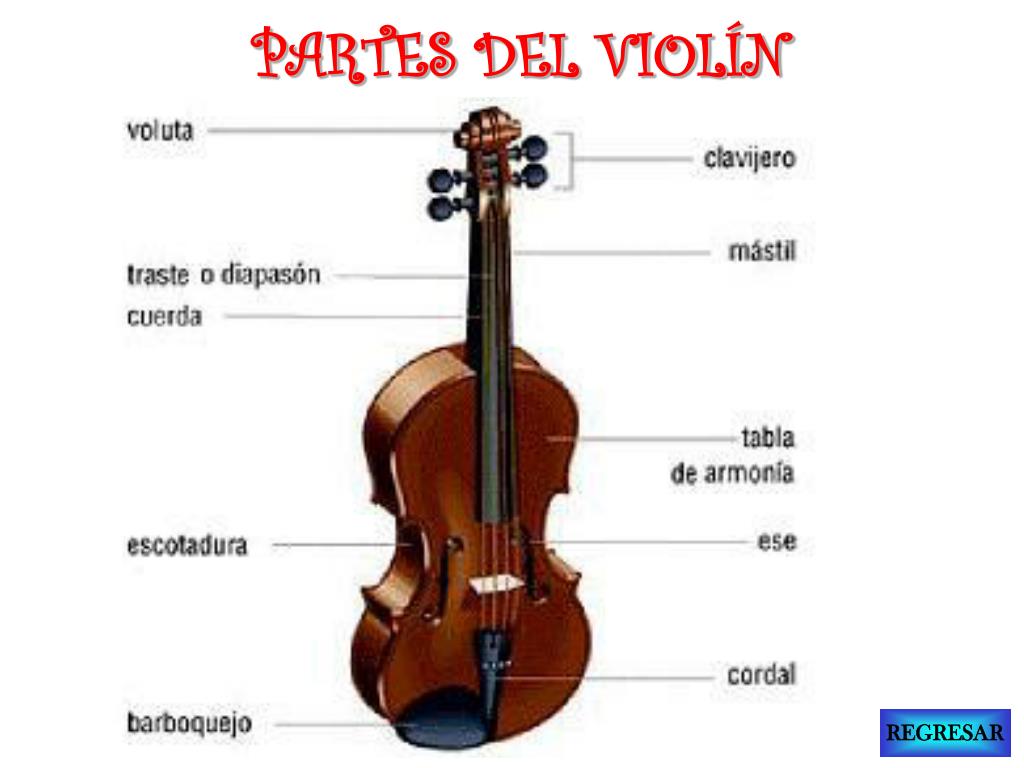

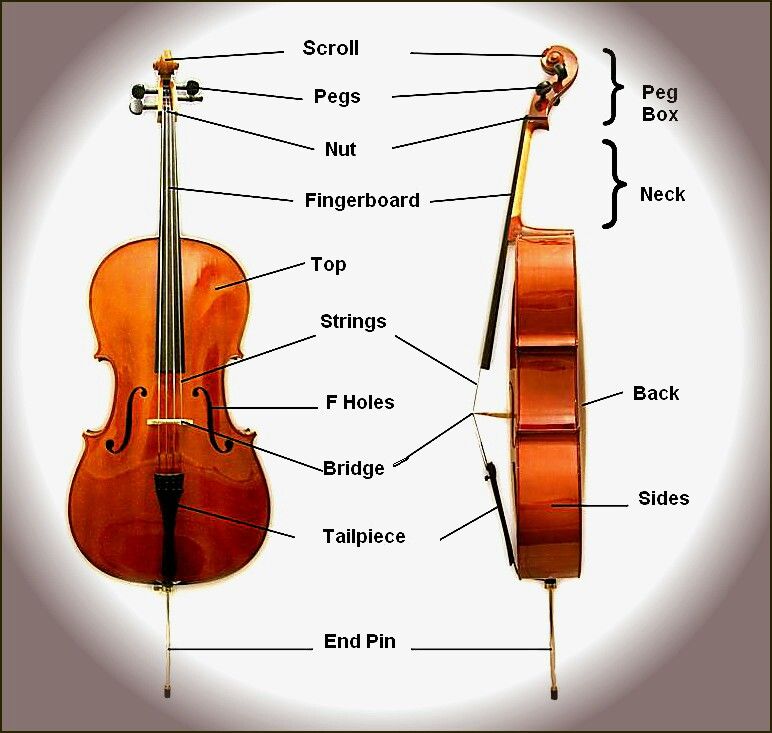

Строение скрипки схема

Корпус скрипки состоит из передней и задней частей (дек) и боковин, которые изготавливаются отдельно.

Для задней части скрипки, называемой нижней декой, используют цельный, либо склеенный кусок древесины, чаще всего из дерева клёна.

Верхняя дека изготавливается из резонансной ели – материала, который лучше всего проводит вибрации струн корпусу. Верхняя дека имеет два выреза в виде буквы f. Такие вырезы еще называют эфами, и они служат для дополнительного усиления акустических качеств корпуса. Кроме того, под верхней декой крепится специальная деревянная подставка, называемая пружиной. Она располагается под струной Соль, под ножкой подставки. Пружина усиливает конструкцию корпуса и улучшает его акустические качества.

Боковины скрипки, называемые обечайкой, изготавливают из клёна. Чем выше стенка обечайки, тем более объемным становится корпус, что, в свою очередь влияет на тембр инструмента. Чем больше объем корпуса, тем гуще тембр, и наоборот – чем меньше объем, тем более пронзительным будет звучание.

Внутри корпуса также встроена душка – распорка, связывающая верхнюю и нижнюю деку. Расположение душки индивидуально для каждого инструмента – место её положения очень сильно влияет на звучание скрипки, поэтому переставлять её может только мастер.

Кроме того, на корпусе имеются так называемые уголки – по ним музыкант ориентирует расположение смычка при игре.

Струны скрипки крепятся к подгрифку, или струнодержателю. Старинные инструменты имели деревянный струнодержатель, выполненный из твердого черного, либо красного дерева. Современные подгрифки выполняются из пластмасс и из легких металлов. Такие струнодержатели зачастую имеют дополнительный механизм подстройки, похожий на таковой у гитары. С одной стороны, подгрифок имеет отверстия для струн, а с другой – специальную петлю, при помощи которой он крепится к корпусу скрипки.

Пуговка на нижней части инструмента предназначена как раз для крепления подгрифка при помощи петли. Подгрифок фиксируется на ней с одной стороны, а с другой его удерживают натянутые струны.

Струны скрипки приподняты над грифом и корпусом при помощи не закрепленной подставки, выполненной из дерева. Место расположения подставки варьируется и влияет на звучание инструмента, изменяя длину колебания струн.

Гриф скрипки

Гриф скрипки изготавливается из цельного куска твердого дерева, например, палисандра. Гриф имеет накладку, шейку и закрученную головку, на которой установлен колковый механизм.

Накладка грифа выполнена из черного дерева, либо другого плотного дерева. Накладка не имеет ладов, поэтому ноты, извлекаемые скрипачом, требуют точного знания их расположения.

Между грифом и его головкой расположен порожек, который приподнимает и фиксирует струны над грифом.

Головка грифа состоит из колковой коробки и шейки, за которую музыкант держит инструмент.

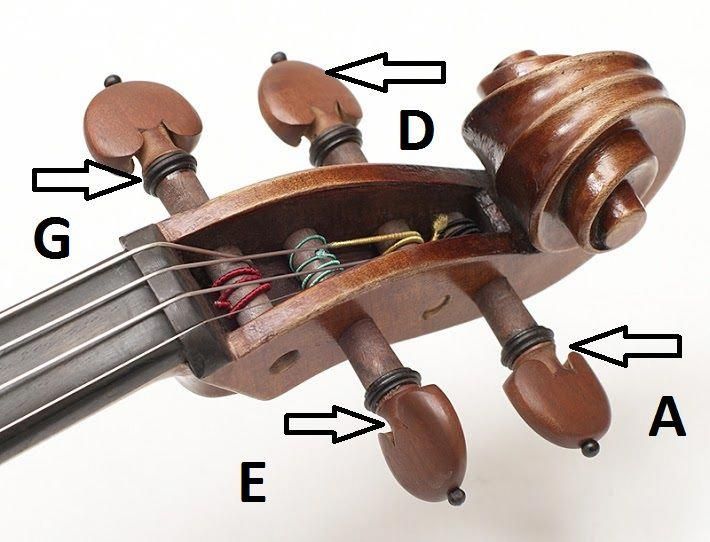

Колки скрипки имеют интересную клиновидную форму. Они просто вставляются в колковую коробку и не имеют механизма с шестернями, как, например, колковый механизм гитары. Под натяжением струн, клиновидные колки надежно фиксируются на своих местах, но все еще позволяют регулировать строй.

Головка грифа оканчивается декоративным завитком – очень узнаваемой частью скрипки. В этом месте скрипичный мастер демонстрирует все свое умение работы с деревом. Некоторые мастера стилизуют завиток в виде головы льва, либо другой скульптуры.

Струны

Струны раньше делали из натуральных жил, сегодня же их обычно делают из высокоуглеродистой стали или синтетических материалов. Скрипка имеет 4 струны настроенные по квинтам. Первая струна настроена на Ми второй октавы. Вторая – Ля первой октавы, третья – Ре первой октавы, четвертая – Соль малой октавы.

Струны 2 и 3 имеют оплетку — алюминиевую, стальную или из сплава никеля, а 4 струна – серебряную оплетку. Материал оплетки влияет на тембр струны. Важно помнить, что струны маркируют по размерам, и нужно выбирать размер соответствующий размеру скрипки, так как это влияет на качество звучания.

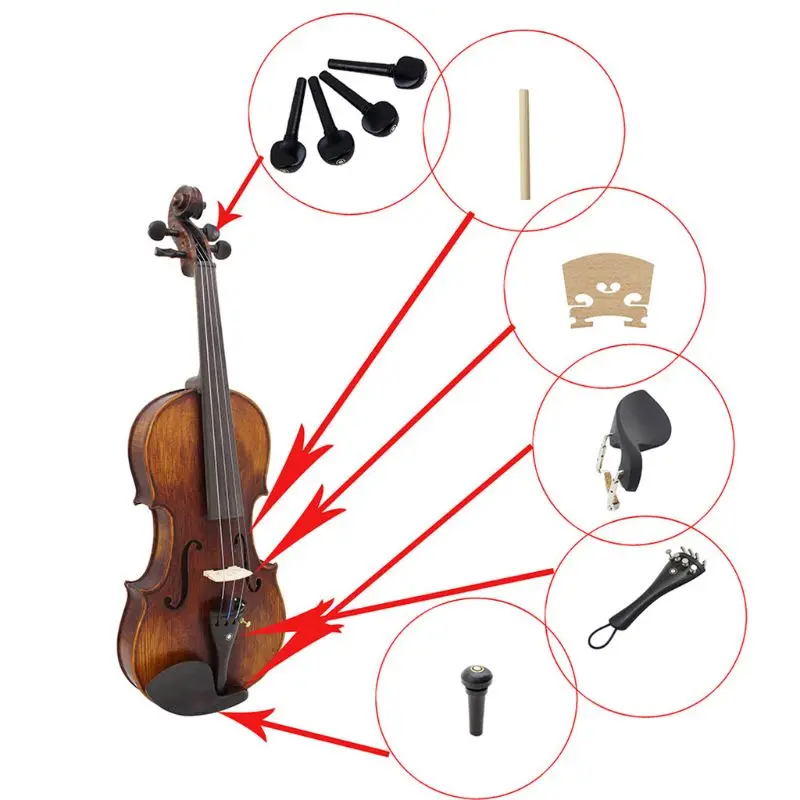

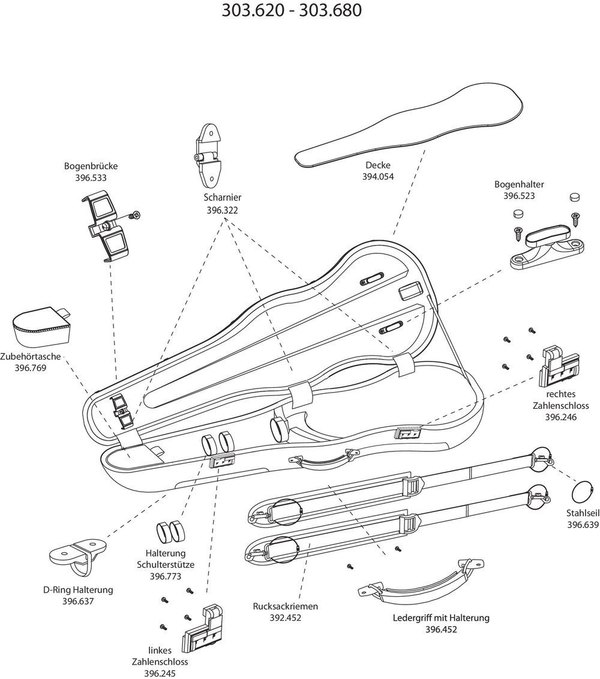

Устройство деталей скрипки и аксессуары

Рассказывая про устройство скрипки, обязательно нужно упомянуть про аксессуары, без которых игра на скрипки будет не возможна. Мы перечислим основные.

Машинка – механическое устройство подстройки струн, встроенное в подгрифок современной скрипки. Машинка сильно облегчает точную подстройку строя и очень полюбилась многим музыкантам.

Сурдина – деревянная или резиновая заглушка, имеющая два или три зубца. Такая сурдинка-гребешок вставляется у основания струн, тем самым не давая им сильно резонировать. Таким образом, скрипка звучит гораздо тише, что очень полезно для новичков, которые не хотят раздражать своих домочадцев громкими звуками. Кроме того, сурдина используется в качестве изобразительного средства в скрипичных ансамблях и оркестрах.

Подбородник – площадка для подбородка музыканта. Имеет несколько положений, которые регулируются из соображений удобства.

Мостик – для более удобного расположения скрипки на ключице был придуман мостик. Это специальная металлическая, пластиковая, либо деревянная площадка, имеющая подушечку с одной стороны и место для крепления скрипки с другой. Машинки, как и скрипки, отличаются по размеру, однако существуют универсальные модели, имеющие раздвижное крепление.

Звукосниматель – для подключения скрипки к звукоусиливающему оборудованию существует специальный пьезозвукосниматель, который крепится внутри, либо снаружи скрипки. Этот звукосниматель считывает колебание струн и преобразует их в электрический сигнал.

Смычок – главный скрипичный аксессуар, именно с помощью него происходит звукоизвлечение. Смычки, как и скрипки, имеют размеры.

Устройство смычка для скрипки

Схема устройства смычка скрипки

Смычок представляет собою деревянную трость, один конец которой имеет головку, а другой – колодку, а между ними натянут конский волос.

Колодка имеет винт, с помощью которого регулируют натяжение волоса.

Волос может быть натуральным конским и искусственным. Его обязательно натирают канифолью перед каждой игрой. Качество волоса и канифоли определяет звучание скрипки. Так, черный конский волос имеет более грубую структуру и иногда применяется на дешевых смычках. Для скрипки более подходящим является белый волос, с его помощью можно извлечь более нежный звук скрипки.

Теги:  скрипки, смычковые
Количество показов: 6550

устройство инструмента, история происхождения, звучание, виды, техника игры

Содержание статьи

• 1 Устройство скрипки
  • 1.1 Корпус
  • 1.2 Гриф
  • 1.3 Струны
• 2 История происхождения скрипки
• 3 Техника игры и звукоизвлечения
• 4 Какие бывают скрипки
  • 4.1 По методу изготовления
  • 4.2 По размеру
• 5 Знаменитые скрипачи

«Королева музыки» – так называют скрипку за ее выразительный, чарующий тембр и особенности звучания. История ее создания насчитывает несколько веков, изысканный вид создает ощущение богемности, а сочный, проникновенный звук становится основным в произведениях великих композиторов классической музыки.

Устройство скрипки

Струнный смычковый инструмент имеет узнаваемую конструкцию, состоит из корпуса, грифа и четырех струн. Скрипка устроена довольно сложно. Чтобы она могла звучать, подобно «человеческому голосу», передавать мысли и настроение композитора, вызывать эмоции у слушателя, важны все детали скрипки.

Корпус

Характер звучания зависит от величины устройства и качества древесины. Обычно используется ель, которая лучше резонирует и проводит вибрацию струн, чем клен. Состоит из двух дек – задней и передней, соединенных между собой полосой древесины, названной обечайкой. В качестве резонаторных отверстий на верхней деке вырезаются два проема в виде латинской буквы «f», их называют эфами. Форма корпуса напоминает трапецию, верхняя и нижняя грань которой округлена, а в середине сужена. Талия и округлости создают удобство для скрипача во время игры.

На силу звука и тембр влияют толщина древесины, высота обечайки. Чем больше эти показатели, тем звучание ниже, чем меньше – тем звонче «поет» инструмент.

Характер звучания определяют и другие детали корпуса:

• душка – еще одна деревянная деталь. Она передает высокочастотное звучание на нижнюю деку, очень важно правильно установить ее, чтобы не испортить звучание, поэтому этим занимается только мастер-настройщик.
• уголки – служат для определения положения смычка.
• струнодержатель – состоит из петли и отверстий по количеству струн, служит для их крепления.
• петля – является частью подгрифка, изготавливается из проволоки или части струны.
• пуговка – плотно вставленная в отверстие в нижней части корпуса, удерживает подгрифок.

Еще одна важная деталь скрипки – подставка. Это не закрепленная часть приподнимает струны над грифом. Малейшее изменение положения подставки приводит к изменению строя инструмента. Корпус покрывают лаком, за счет которого скрипка получает элегантный, прозрачный золотистый или коричневый цвет. Лаковое покрытие на характеристики звучания не влияют.

Гриф

Еще одна деталь, сделанная из дерева. Представляет собой пластину из дерева, которая крепится к корпусу. Гриф имеет головку и шейку. В отличие от других струнных, он не имеет накладки ладов, поэтому музыканту нужно точно знать, где находится определенная нота. В месте перехода грифа в головку накладывается порожек, фиксирующий и приподнимающий струны.

Еще одно отличие от группы струнных – колки колковой коробки, не имеющие шестерней, как, например, у гитары. Они просто вставляются в корпус коробки и фиксируются натяжением струн.

Самая эффектная часть музыкального инструмента – шейка, за которую скрипач удерживает скрипку. Она может выглядеть просто, как отогнутый конец грифа. Нередко бывает в форме головы какого-нибудь животного. Такая шейка будет являться настоящим украшением «королевы музыки».

Струны

Тембр скрипки зависит от качества изготовления струн. Количество их – четыре, каждая настраивается на определенную ноту: «ми», «ля», «ре», «соль». Во времена возникновения в качестве струн выступали жилы животных. Сегодня их изготавливают из высокоуглеродистой стали или полимерных материалов, оформляя алюминиевой, стальной или серебряной оплеткой. Диапазон скрипки – «соль» малой октавы – ля четвертой и выше.

История происхождения скрипки

Возникновению «королевы музыки» предшествовало появление различных струнных щипковых. Изобрести инструмент по разным данным могли Гаспаро да Сало и Андреа Амати. Древнейшие подобия скрипки были у разных народов. Ученые считают, что ее предшественниками могли стать ребаб, фидель, кротта. Но главный предок – виола, которая была очень распространенным аристократическим инструментом в средневековой Европе.

XVI век ознаменовался разделением двух основных струнных смычковых. В аристократических семьях играли на виолончели, а на улицах звучала скрипка. Эти два представителя одного семейства имели главное различие в звучании. Первый издавал низкий, тихий звук, подходил для раздумий, второй – визжащий, резки, под который простолюдины любили танцевать. Русское название происходит от слова «скрыпати», которое может относиться к старо-славянской группе.

Разница между виолончелью и скрипкой еще и в разных размерах. Первый массивный устанавливали на полу, а второй можно было везде носить с собой и играть, удерживая в руках. Конкуренция между двумя инструментами привела к победе «королевы музыки». Кто первый ее изобретатель установить трудно. Но история скрипки помнит имена таких знаменитых мастеров, как Николо Амати, Антонио Страдивари, Джузеппе Гварнери. Также известно, что родная страна инструмента – Италия. Точный год, когда могли придумать первую скрипку, не определен.

В большинстве стран Европы инструмент обрел огромную популярность в 18 веке. Он стал звучать в оркестрах, его использовали в своих произведениях Никола Маттейс, Джузеппе Торелли, Джузеппе Тартини. На родине величайших мастеров появились различные виды скрипок.

Техника игры и звукоизвлечения

Игра происходит при помощи смычка, который скрипач держит правой рукой. От того, как он водится, зависит тембр, сила, характер звука. Левой рукой музыкант удерживает инструмент, четыре пальца зажимают струны. Большой палец в аппликатуре не участвует. Зажимая струну, музыкант повышает высоту звука.

Скрипка позволяет использовать в музыке большое количество штрихов, проводя по струнам «волнами» или ударяя по ним коротким ударом смычка, двигаясь им короткими отрывистыми движениями или меняя длину затухания.

Какие бывают скрипки

Несмотря на общепринятые стандарты, существует несколько видов инструмента, которые отличаются по размерам, акустическим свойствам, методу изготовления. Дополнительные части скрипки могут быть признаком того, что устройство имеет определенные свойства. Например, для сольных выступлений могут использоваться экземпляры, оснащенные звукоснимателями. На такой электроскрипке любила играть Ванесса Мэй.

По методу изготовления

Это могут быть три категории, которые принято называть по способу производства:

• мастеровые – редкие экземпляры, которые изготавливаются под определенного скрипача, передается из поколения в поколение;
• заводские – обычно инструменты для обучения в музыкальной школе, особой ценности не имеют;
• фабричные – раритетные устройства, обычно имеют гравировку фабрики-производителя.

Интересный факт: самой дорого признана скрипка работы Гварнери. В 2010 году ее продали за 18 миллионов долларов.

Родственные инструменты, слева направо: скрипка, альт, виолончель, контрабас.

По размеру

С момента начала обучения игре и в процессе профессиональной деятельности скрипач может поменять не один инструмент. Это зависит от того, что человек растет, меняется длина руки, кисти. Взрослые музыканты обычно играют на скрипке 4/4 «четыре четверти». Вес и размеры скрипок для взрослых – 300-400 г, 60 см.

Могут существовать и другие виды по размеру. Самые маленькие – это «шестнадцатая», «восьмушка» и «четвертинка». На них учатся музицировать дети в возрасте трех лет. В средних и старших классах используются 1/2 («половинка») и 3/4 (трехчетвертная).

Отдельного внимания заслуживает альт. Его легко перепутать с «королевой музыки», решив, что это просто большая скрипка, ведь альт отличается от нее размером. Но у «большого брата» отличается и звучание – оно на квинту ниже. Другое и написание партитур, они обозначаются альтовым ключом.

Знаменитые скрипачи

Происхождение скрипки и внедрение ее в академическую музыку произошло в эпоху барокко. В 17 веке известнейшим скрипачом был Антонио Вивальди. Сегодня его «Времена года» входят в большинство концертов на самых разных сценах мира.

В 18 веке появились свои виртуозы. Европейцы восхищались мастерством Джованни Баттиста Виотти, а среди русских исполнителей первой знаменитостью стал Иван Хандошкин.

Среди известнейших скрипачей музыканты и композиторы разных времен: Николо Паганини, Генрик Венявский, Леонид Коган, Ванесса Мэй, Вадим Репин. Им удавалось создать уникальный музыкальный текст для скрипки, наполненный эмоцией и душевными переживаниями.

Устройство скрипки | mysite

Скрипка — струнный смычковый музыкальный инструмент высокого регистра.

​

 Диапазон скрипки: от соль малой октавы до ля четвёртой октавы и выше.



Корпус скрипки имеет овальную форму с округлыми выемками по бокам, образующими «талию». Округлость внешних контуров и линий «талии» обеспечивает удобство игры.



Верхняя и нижняя плоскости корпуса – деки — соединены друг с другом обечайками.

Нижняя дека или «спинка» делается из клёна. Обычно состоит из двух досок, с подобранным зеркальным рисунком.

Верхняя дека или «крышка» делается из Тирольской ели. Имеет два резонаторных отверстия — эфы (по форме они напоминают латинскую букву f).

Обечайки соединяют нижнюю и верхнюю деку, образую боковую поверхность скрипки. Делают их из клёна. Их высота определяет объём и высоту скрипки, кардинально влияя на издаваемый ею тембр: чем выше обечайки, тем звук приглушённее и мягче, чем ниже — тем пронзительнее звучание скрипки.

В середине верхней деки расположена подставка, над которой проходят струны, закреплённые на струнодержателе — подгрифке.

Струнодержатель представляет собой полосу чёрного дерева (обычно закруглённую), расширяющуюся в сторону крепления струн. Его противоположный, узкий конец толстой жильной струной (петлей) соединён с пуговкой, расположенной на обечайке.

Подставка влияет на тембр инструмента.

Внутри корпуса скрипки, между верхней и нижней деками вставлен круглый штифт из резонансной ели или ольхи — душка (от слова «душа»). Эта деталь передаёт колебания от верхней деки к нижней, обеспечивая резонанс. Положение душки и плотность её контакта с деками очень значимы. Стоит слегка передвинуть её — и звук изменится до неузнаваемости.

Гриф скрипки — длинная пластинка. Делается из цельного твёрдого дерева (чёрного дерева или из пластмассы). Со временем поверхность грифа стирается и становится неровной.

Гриф заканчивается головкой или «завитком». Завиток всегда служил чем-то вроде фирменного клейма — свидетельства о вкусе и мастерстве создателя. Некоторые мастера заменяли его скульптурой — резной головой льва, например.

В головку с двух сторон вставлены две пары колков, с помощью которых производится настройка струн. Колки делаются обычно из черного дерева.

Головка переходит в шейку, которую охватывает рука исполнителя во время игры. Шейка крепится к нижней части грифа. На месте стыка устанавливается маленькая подставка для поддержки струн — верхний порожек.

Подгрифок (струнодержатель) служит для крепления струн. Одной стороной расширяется к струнам, которые к нему крепятся с помощью машинки. Другой стороной сужается и крепится петлёй — толстой жилой, надевающейся на пуговку, расположенную на обечайке. Сам подгрифок ничего не держит, кроме струн, натяжением которых он расположен над верхней декой. Материал и конструкция подгрифка влияют на звук — с увеличением массы подгрифка увеличивается глухость звука:

Машинка — металлическое устройство, состоящее из винта, вставляемого в отверстия подгрифка, и крючка, служащего для крепления струны, располагающегося с другой стороны. Для каждого размера скрипки предназначен определённый размер машинки, существуют также универсальные. Обычно имеют чёрное покрытие. Машинка служит для получения более качественного звучания: позволяет произвести тонкую подстройку.

Часто гриф окаймляет тонкая деревянная полоска, шириной 2-3 мм, называемая «ус».

Нижняя часть грифа прикреплена к закруглённой и отшлифованной планке, так называемой шейке.

Струн в скрипке четыре:

Первая струна («квинта») — верхняя, настроена на ми второй октавы.

Вторая струна настроена на ля первой октавы.

Третья струна настроена на ре первой октавы.

Четвёртая струна («басок») — нижняя, настроена на соль малой октавы.

Струны проходят через подставку от подгрифка к колкам, на которые наматываются в головке грифа.

Игра на скрипке производится при помощи смычка. Он состоит из винта, колодки, трости. По всей длине смычка натянуты конские волосы.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

Из чего изготавливают скрипку

​

Для изготовления скрипки используется три вида дерева: клён, ель и чёрное дерево. В зависимости от свойств дерева, из него изготавливаются различные детали инструмента. Так как верхняя дека почти полностью отвечает за звучание басовых струн, то для неё идеально подходит сочетание мягкости и упругости ели. Из клёна изготавливаются нижняя дека, голова и обечайки. Гриф изготовлен из чёрного дерева. Чёрное дерево, благодаря своей высокой жёсткости и прочности имеет максимальную устойчивость к износу от струн.

​

Многие поколения мастеров экспериментировали с различными материалами для изготовления скрипки (тополь, груша, вишня, акация, кипарис, орех), но лучше всего отвечают требованиям звучания  клён и ель. Это подтверждается и всеми современными исследованиями.

Лучшим деревом для изготовления скрипки считается дерево, выросшее в горах. Здесь дело в климате. В горах дерево подвергается резким перепадам температур и не перенасыщено влагой.

По сложившейся традиции, для изготовления нижней деки мастера используют волнистый клён, отличающийся красивым волнистым рисунком. Также, на силу и тембр звука смычковых инструментов оказывает большое влияние и материал, из которого они изготовлены, и состав лака. При пропитке скрипки лаком, он изменяет плотности исходного дерева. Степень влияния пропитки на звучание скрипки неизвестно, так как зависит в основном от структуры и особенностей самого дерева. После высыхания лак предохраняет скрипку от значительных изменений плотностей дерева под влиянием окружающей среды. Лак окрашивает скрипку прозрачным цветом от светло-золотистого до тёмно-красного или коричневого.

​

Существует много школ и направлений изготовления скрипки, но наиболее яркими признаны Итальянская, Французская и Немецкая. Все они имеют свои достоинства и недостатки и ощутимо отличаются друг от друга как по звуку, так и способам изготовления. Звук инструментов Итальянской школы признан самым тембристым, пластичным и управляемым. Звук инструментов Немецкой школы отличается яркостью и пустотой. Французские инструменты звучат несколько «стеклянно» и гулко.

5 Радикальные изменения дизайна скрипки

Рикки О’Бэннон
[email protected]

Без сомнения, скрипка (и струнные струны) имеет одну из самых узнаваемых форм в музыке.

Наполовину математика и наука, наполовину ремесло и артистизм, изогнутая восьмерка, которая развилась и стала стандартизированной, является культовой — и, возможно, из-за этого культового статуса она иногда созрела для дизайнеров и художников, которые хотят еретически стереть все с лица земли и переосмыслить инструмент с нуля. Возьмите этот комплект радикального редизайна, который дебютирует в следующем месяце.



Хотя это напоминает клингонского Бат’лета из «Звездного пути», на самом деле это двухструнная пьезоэлектрическая скрипка. Скрипка является одним из пяти инструментов, напечатанных на 3D-принтере, для новой художественной инсталляции MULTI, которая откроется в центре Джавитса в Нью-Йорке в середине апреля. Дизайнеры Эрик Голдемберг и Вероника Зальцберг из студии MONAD работали над эстетикой и дизайном инструмента, а музыкант и художник Скотт Холл проектировал основные элементы, благодаря которым на скрипке можно играть.

В честь инструмента MONAD, вот пять других радикальных преобразований скрипки, которые были направлены на переосмысление культовой формы скрипки либо по прагматическим, либо по чисто эстетическим причинам.

1. Скрипка Stroh

(слева) Stroh Скрипка; (Справа) Ранняя запись оркестра Виктора с участием скрипки Stroh (правая сторона, первый ряд)

Скрипка Stroh, похожая на рисунок в стиле стимпанк, была разработана с прагматичной целью. В 1899, Джон М.А. Стро из Лондона запатентовал свою конструкцию, в которой традиционный деревянный корпус скрипки был заменен на направленный валторн, заимствованный из ранних конструкций граммофонов. Stroh Violin предназначен для увеличения громкости традиционной скрипки. Меньший рожок направлен в ухо человека, играющего на инструменте, а больший рожок направлен на публику. Stroh никогда не конкурировал с традиционным дизайном скрипки, но он нашел нишу в записях старинной музыки, когда весь ансамбль должен был быть аранжирован для записи одной валторной. Способность Stroh Violin направлять свой звук в записывающее устройство означала, что запись могла улавливать звук Stroh легче, чем традиционная скрипка, даже если этот звук жертвовал некоторым качеством.

Электрические скрипки Rickenbacker и Viper

(слева) Rickenbacker Electro ок. 1935 г. (справа) Viper Violin

Многие скрипки самых необычных форм принадлежат электрическим скрипкам, которые больше не полагались на корпус инструмента для воспроизведения акустического звука. Один из первых электрических инструментов был создан компанией Rickenbacker в Лос-Анджелесе, которая в 1919 году запатентовала конструкцию электрической скрипки.35. Футуристический «электро» Rickenbacker отлит из бакелитового пластика и использует магнитные звукосниматели для усиления звука. Инструмент потерпел неудачу с коммерческой точки зрения и был списан, когда компания добилась успеха в производстве электрических гавайских гитар.

К 1970-м годам немногие компании баловались полностью электрическими скрипками, вместо этого предпочитая акустические инструменты с электрическим усилением. Один из самых влиятельных дизайнов электрических скрипок был создан Марком Вудом — скрипачом и участником рок-группы Trans-Siberian Orchestra. Вуд разработал «Viper», электроскрипку с цельным корпусом, повторяющую форму гитары Flying V от Gibson. Вуд играл на Viper на протяжении всей своей карьеры рок-скрипки, и Viper обычно доступны через его скрипичную компанию.

Триолин

Триолин Алекса Соболева

В то время как другие инструменты в этом списке могут иметь некоторые прагматические намерения в своем дизайне, триолин Алекса Соболева — это скорее художественная инсталляция, чем практичный музыкальный инструмент. Триолин (не путать с одноименной вариацией скрипки для ногтей художника Хэла Раммела) был создан в 2009 году Соболевым, дизайнером из Мичигана. Соболев писал, что его триолин надеялся бросить вызов идее скрипки как сольного инструмента, создав пространство, требующее физического взаимодействия, где три исполнителя могли бы играть на инструменте одновременно.

Пеллегрина

Виола Pellegrina от David Rivinus

Несмотря на то, что это не скрипка, альт Pellegrina призван решить проблему, связанную с формой скрипки. Форма восьмерки была существенно увеличена (с некоторыми изменениями пропорций) для всех членов семейства струн. Но когда скрипка увеличена, чтобы играть в диапазоне альта, она становится слишком большой, чтобы на ней удобно было играть под подбородком, и некоторые предполагают, что на инструменте лучше играть между коленями, как на виолончели. Слегка громоздкий размер альта может вызвать проблемы со спиной, запястный канал или нагрузку на плечи.

В 1993 году скрипичный мастер Дэвид Ривинус надеялся создать более эргономичный альт, разрабатывая Pellegrina. Инструмент сохраняет акустические возможности традиционного альта, но укорачивается его длина, что облегчает обращение с ним. Это достигается с помощью несколько странного решения, о котором дирижер Майкл Тилсон Томас рассказал The New York Times в 1997 году, что заставило его дважды взглянуть на «альт Сальвадора Дали», который один из его музыкантов Симфонического оркестра Сан-Франциско принес на репетицию.

Сквидолин

Squidolin by Carlos R. Mendez

Squidolin — электрическая обучающая скрипка, детище дизайнера Карлоса Р. Мендеса. Скрипку можно подключить к телевизору и провести игрока через серию уроков, начиная с того, как держать смычок. Если сквидолин подключить к усилителю, он также будет играть как обычная электрическая скрипка.

В то время как Мендес преследовал прагматическую цель создания сквидолина (который действительно получил свое название из-за сходства с кальмаром), он также искал области, в которых он мог бы улучшить традиционную конструкцию скрипки. Мендес сказал Gizmag  , что, когда он изучал форму скрипки, он почувствовал, что опоры для подбородка и плеч были второстепенными, и поэтому он надеялся лучше включить эти элементы в общую форму.

Как Страдивари выиграл пиар-войну

Эволюция скрипичного дизайна: Как Страдивари выиграл пиар-войну

• Homepage

• Co.Design

• Tech

• Work Life

• News

• Impact

• Podcasts

• Video

• Innovation Festival 360

• Подписаться

Справочный центр

fastco Works

• AWS

• Deloitte

• Dept

• Elevate Prize

• EY

• IBM

• Klarna

• Visa

• FastCo Works

  An award-winning team of journalists, designers, and videographers who рассказывать истории брендов через фирменную призму Fast Company

Правление FC

коллекции

• Fast Government

  Будущее инноваций и технологий в правительстве на благо

• Самые инновационные компании

  Ежегодный рейтинг компаний Fast Company, оказывающих огромное влияние

• Самые творческие люди

  Лидеры, творчески формирующие будущее бизнеса

  21

1 Идеи Новые рабочие места, новые источники пищи, новые лекарства и даже совершенно новая экономическая система

• Дизайнерские инновации

  Прославление лучших идей в бизнесе

Newsletter

Events

• Innovation Festival

Courses and LearningAdvertiseCurrent Issue

SUBSCRIBE

Follow us:

By John Brownlee 2 minute Read

To talk about a Stradivarius is to talk о высочайшем стандарте мастерства, которого может достичь объект. Не говоря уже о том, что исследования показали, что многие профессиональные скрипачи не могут отличить скрипку Страдивари от более мелкой скрипки: спустя почти три столетия после смерти Антонио Страдивари Стардивари по-прежнему считается таким образцом скрипичного дизайна, что современные скрипки почти всегда использовать ту же форму.

До 19 века средняя скрипка имела форму баклажана.

Но так было не всегда: на самом деле уникальный язык дизайна Стадивари не становился доминирующей частью языка дизайна скрипки до 19 века. И благодаря одному бывшему скрипачу, ставшему ученым, теперь мы можем своими глазами увидеть, как развивался дизайн скрипки на протяжении веков.

любезно предоставлено Даниэлем Х. Читвудом

Дэн Читвуд, исследователь из Центра изучения растений Дональда Данфорта в Сент-Луисе, штат Миссури, решил проследить эволюцию дизайна скрипки, используя то же программное обеспечение, которое исследователи используют для количественной оценки и сравнения форм различных образцы растений. Используя базу фотографий более 9

Читвуд обнаружил, что вплоть до 19-го века средняя скрипка была круглее и имела форму баклажана. Однако скрипки Страдивари имели совсем другую форму, с острыми углами, разделяющими верхнюю и нижнюю половины скрипки. Этот стиль стал доминирующим только тогда, когда влиятельные французские скрипичные мастера Николя Люпо и Жан-Батист Вийом открыли Страдивари в 1800-х годах и начали копировать его работы.

любезно предоставлено Дэниелом Х. Читвудом

«Люпот и Вийом в глубине души думали, что Страдивари были лучшими инструментами всех времен», — сказал Читвуд New York Times . «Они посвятили свою жизнь выяснению таких вещей, как семейные секреты лака, и попыткам найти правильные породы дерева, которые соответствовали бы ему. И, конечно же, они считали, что форма важна».

Другими словами, если бы не эти два первых защитника, Страдивари, возможно, никогда не стал бы образцом, которым он является сегодня. Что иронично, так это то, что из всех элементов, влияющих на хорошее звучание скрипки, форма на самом деле гораздо менее важна, чем свойства дерева и используемого лака. Это просто показывает, насколько важно иметь в своей команде правильных пиарщиков.

Вы можете прочитать исследование Читвуда об эволюции конструкции скрипки здесь.

[h/t the New York Times ]

Tech

Tech

С серией Pixel 7 Google снова пытается ответить на звонок измученных пользователей телефонов

Tech

Новые гаджеты Amazon больше не пытаются вас пугать

Технологии

Почему больше креативщиков должно руководить крупными компаниями: история Airbnb, рассказанная сооснователем и генеральным директором Брайаном Чески0297 Новости

Руководители, ваши сотрудники страдают от финансового стресса, и им нужна ваша помощь

Новости

TikTok — консультант по вопросам здоровья, который выбирают очень многие американцы

Co.Design

Co.Design

«Мы называем это функцией Почему новые продукты Google созданы для того, чтобы их видели

Совместный дизайн

Почему Википедии нужен «звуковой логотип»

Журнал Fast Company

Своим фильмом «Братаны» Билли Эйхнер отвечает всем, кто назвал его комедию «слишком гейской».

Work Life

Work Life

Как убедиться, что вы встанете на ноги, если вас беспокоят увольнения

Work Life

3 простых приема, которые помогут добиться перемен на рабочем месте, независимо от вашей должности

Work Life

Продавить или дать вверх? Простая структура для поиска правильной мотивации к работе

Проектирование акустической скрипки, напечатанной на 3D-принтере

Чтобы отпраздновать выпуск новой формулы нашей белой смолы, инженер Formlabs Брайан Чен поставил перед собой задачу создать полнофункциональную акустическую скрипку, используя 3д принтер.

Мы объединились со скрипачом Реттом Прайсом, чтобы представить скрипку в новом видео с оригинальной песней, написанной Реттом и записанной на скрипке, напечатанной на 3D-принтере.

«Это была удивительная возможность поработать с Брайаном и Formlabs над этим проектом, а также сыграть на таком современном инструменте, на котором я играю уже 23 года», — сказал Ретт. «Качество звука скрипки, которую разработал Брайан, было невероятным, а технология просто невероятна».

Читайте дальше, чтобы взглянуть изнутри на процесс проектирования Брайана, включая загружаемые файлы .STL скрипки, и посмотрите видео, чтобы увидеть и услышать скрипку в действии.

Посмотрите и послушайте скрипку в действии в нашем новом треке с оригинальной песней Ретта Прайса. Он существует уже много веков и почти не изменился в дизайне. Скрипичная музыка достигла такого высокого уровня, что этот инструмент приобрел почти легендарный статус в нашей культуре.

Сложность создания акустического инструмента заключается в том, что он должен звучать аутентично, без помощи усилителей, фильтров и других вещей, которые можно использовать для электрического инструмента. Для скрипки весь корпус инструмента вносит свой вклад в звук, поэтому в игру вступают геометрия, внутренняя структура и свойства материала.

Несколько лет назад я построил традиционную деревянную скрипку ручной работы, основываясь на изображениях Гварнериуса в книге 1884 года, Изготовление скрипки, как это было и есть Эдвард Херон Аллен. В этом году я попытался сделать то же самое с помощью современных инструментов проектирования и 3D-печати.

Анатомия традиционной скрипки

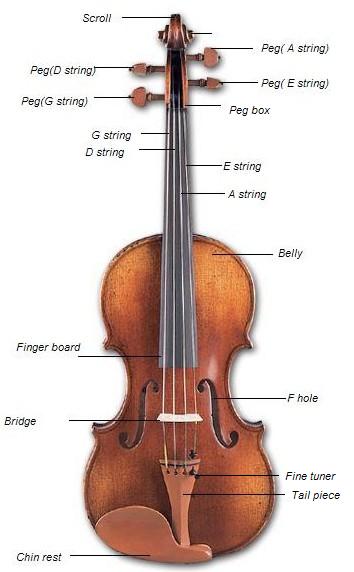

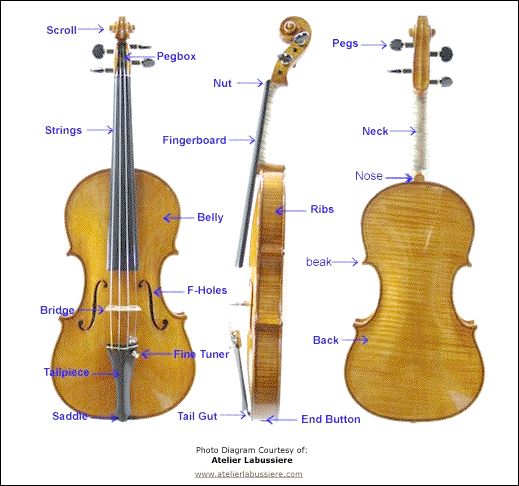

Скрипка превратилась в органическую форму, тесно связанную со своей функцией. Гриф поддерживает четыре струны, которые натянуты на подставку, давящую на полый корпус. Посередине корпуса есть талия, обеспечивающая полное движение лука.

Передняя поверхность скрипки традиционно изготавливается из ели, которая является гибкой и легкой, поэтому она может вибрировать в ответ. Часть силы струн (и часть низкочастотной вибрации) передается на кленовую заднюю часть инструмента через звуковую стойку — еловый стержень, который с трением вставляется между передней и задней пластинами. Вдоль внутренней стороны передней панели находится басовый стержень, деревянная полоса, которая укрепляет переднюю часть и помогает передавать вибрации на всю поверхность.

Я хотел спроектировать скрипку, распечатанную на 3D-принтере, с такой же внутренней структурой: полая оболочка со звуковой стойкой рядом с одной стороной моста и укрепляющий стержень материала вдоль внутренней части передней части. Позже я поэкспериментировал с размерами этих различных элементов, но важно было правильно понять основы.

Моделирование скрипки в САПР

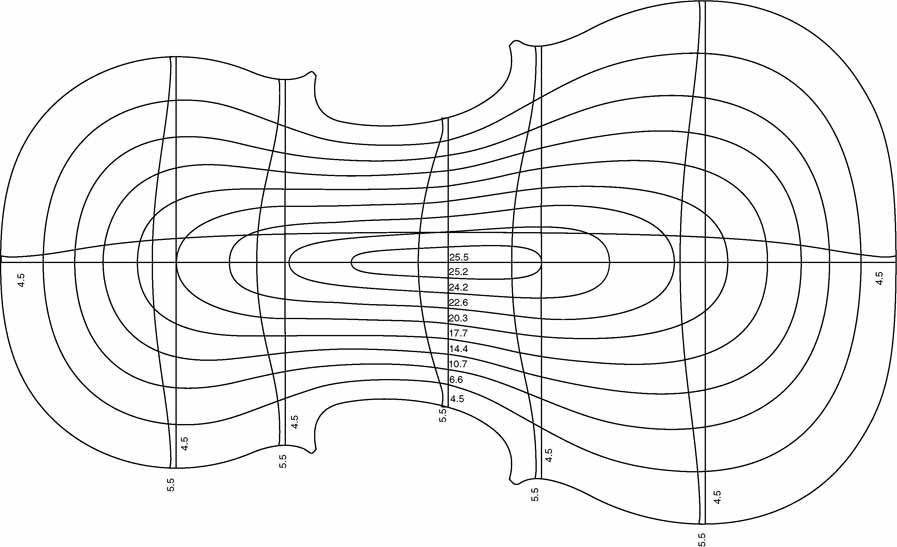

Скрипку сложно нарисовать на бумаге и еще труднее нарисовать на компьютере. Наиболее заметными особенностями геометрии скрипки являются передняя и задняя пластины и свиток.

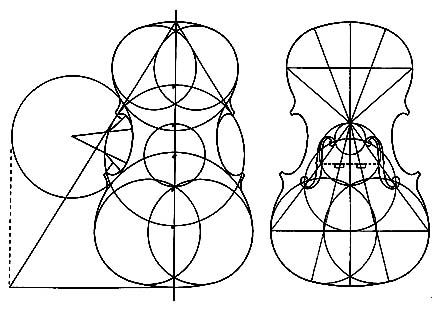

Что помогло мне понять, как смоделировать переднюю и заднюю стороны, так это рисунок, который я набросал много лет назад (здесь он перерисован более подробно), как определить корпус скрипки. Многие компьютерные программы создают поверхности как своего рода искривленную декартову плоскость. Поскольку эти поверхности основаны на сетке, они могут иметь до четырех естественных особенностей, которые соответствуют четырем углам прямоугольной сетки.

Лофт передней части скрипки в Onshape, показывающий поперечные сечения (обведены оранжевым цветом) и направляющие кривые.

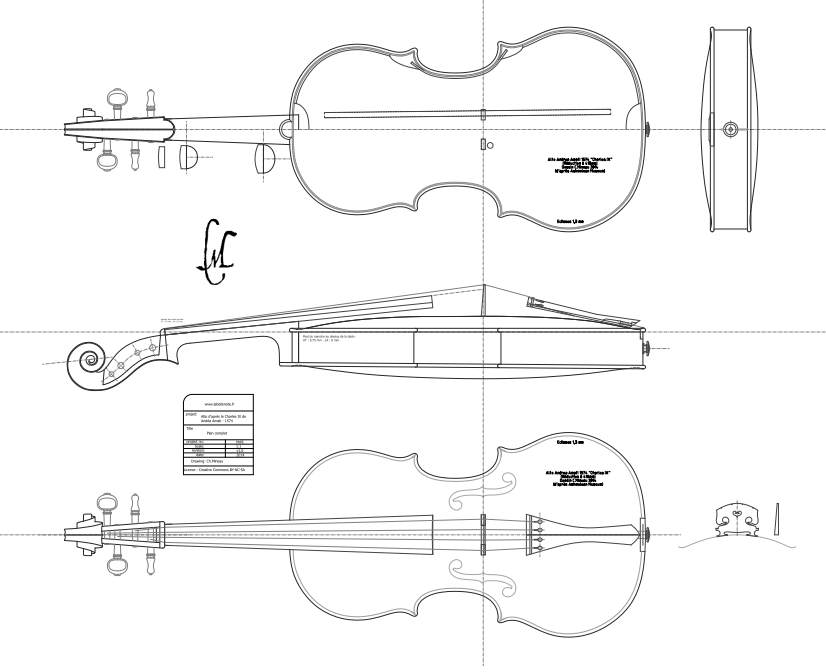

К счастью, корпус скрипки имеет четыре угла, а остальные грани гладкие. В Onshape я смог определить эту форму как лофт с углами поперечных сечений, расположенными по углам скрипки. Чтобы придать лофту правильную форму, я использовал С-образные очертания и контур центральной линии в качестве направляющих. Эти сечения и направляющие основаны на фактических схемах скрипки Страдивари, которые можно найти в той же книге, которую я использовал для создания традиционной скрипки Гварнериуса.

Базовый лофт скрипичного свитка в Onshape, вид сбоку (оранжевый) и линии поверхности (черный), показывающие локальную ориентацию спиралевидных боковых граней. Вид сбоку и все линии поверхности являются отдельными элементами эскиза, которые можно изменить, чтобы изменить общую форму свитка.

Свиток — еще одна культовая часть скрипки, которую мне удалось определить с помощью удачно расположенного лофта. Поперечные сечения были соединены трехмерной спиральной направляющей, которая проходила по краю завитка; Позже я добавил скошенные края и рифление, чтобы соответствовать стилю традиционного свитка.

Процесс прототипирования скрипки

Сначала я хотел создать одну скрипку, напечатанную на 3D-принтере, просто чтобы доказать, что она работает. Действительно, первый работал какое-то время, но по мере тестирования прототипов стало ясно, что потребуются многочисленные улучшения. К тому времени, когда мы сняли видео с Реттом, я построил пять разных скрипок, напечатанных на 3D-принтере.

Я напечатал скрипку, используя Form 2 и Formlabs White, Black и Tough Resins. Стереолитография имела смысл для этого проекта, потому что скрипка должна была быть достаточно прочной, чтобы выдерживать несколько различных направленных сил, а детали SLA изотропны, что означает, что они одинаково прочны во всех направлениях. Кроме того, сложная геометрия инструмента требовала строгих допусков как для мелких, так и для крупных элементов, которые Form 2 мог стабильно печатать.

Версия 1
Толстые панели, без усиления

Первая скрипка играла хорошо, но звук был заметно приглушен по сравнению с традиционной скрипкой. Кроме того, со временем части скрипки деформировались под действием струн. Через месяц корпус был настолько искривлен, что струны касались грифа, и на нем больше нельзя было играть. Эта деформация была комбинацией ползучести пластика при высоких нагрузках (около 10 кг давит на опоры моста) и недостаточного пост-отверждения деталей.

Между тем, несмотря на то, что накладка грифа была усилена четырьмя латунными стержнями, она была недостаточно жесткой, и я смоделировал несколько глухих отверстий, из которых я не смог очистить всю смолу после печати. Изопропиловый спирт и смола привели к тому, что эти области со временем набухли и потрескались. Поскольку к этому моменту все было склеено воедино, большие обновления были невозможны, поэтому я отказался от первой скрипки.

Версия 2
Гриф и накладка на саморезы, толстые панели, усиление углеродным волокном на корпусе и выступе накладки

После того, как деформация первой скрипки сделала ее непригодной для игры, я разработал новую версию со стойками из углеродного волокна, расположенными внутри. Я также сделал гриф/скролл в сборе съемными, как и накладку грифа. Это позволило мне легко заменить один из компонентов, если он сломался или нуждался в изменении конструкции. Я пролечил все детали более тщательно, чтобы уменьшить коробление. Эти изменения привели к гораздо более стабильной конструкции, но со временем часть грифа деформировалась под натяжением струн. Было ясно, что нужно больше распорок из углеродного волокна, чтобы сделать шею более жесткой, как я сделал с корпусом.

Несколько музыкантов, тестировавших скрипку, отметили, что она слишком тяжелая и недостаточно громкая. Я подумал о том, чтобы внести изменения в конструкцию, которые решат и эти две проблемы.

Версия 3
Навинчивающийся гриф и накладка грифа, тонкие панели, усиление карбоном на корпусе, накладке грифа и грифе , уменьшение почти вдвое по сравнению с исходными 2,7 мм). Утончение лица привело к более громкому звуку, поскольку у струн не так много массы, чтобы вибрировать. Я также укрепил гриф двумя стержнями из углеродного волокна и выдалблил большую часть грифа и спираль, чтобы сделать инструмент легче. Несколько испытаний с музыкантами подтвердили, что инструмент звучит намного лучше, и его не так тяжело держать во время игры.

Скрипка в разобранном виде, показывающая все 26 напечатанных на 3D-принтере деталей (струны и другое готовое оборудование опущены).

Эта третья и последняя (на данный момент!) скрипка состоит из 26 напечатанных на 3D-принтере деталей, которые можно распечатать всего за четыре или пять ночных распечаток на Form 2. Все дополнительные детали, такие как струны, винты и стержни из углеродного волокна, легко получить (дополнительная информация о Pinshape).

«После того, как дизайн был завершен, и я принес скрипку домой, чтобы написать и записать трек, я был очень удивлен звуком», — сказал Ретт. «Весь этот проект полностью изменил мое представление о том, что можно успешно создать с помощью 3D-принтера, и это захватывающе и вдохновляюще — видеть такие вещи в своей жизни и участвовать в процессе их создания!»

Скрипач Ретт Прайс играет на скрипке, напечатанной на 3D-принтере инженером Formlabs Брайаном Ченом.
