В табл. 46 приведены примеры типовых подшипниковых узлов.

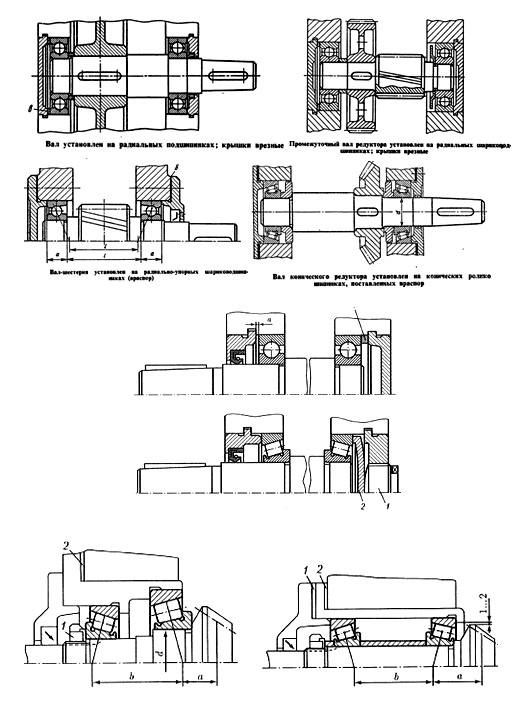

**Таблица 46. Типовые подшипниковые узлы**
	Установка шариковых подшипников; фиксация вала крышками с двух сторон. Подшипники могут быть установлены с осевым зазором или натягом (регулируется прокладкой 1). Схема допустима при небольшом расстоянии между опорами в корпусах, выполненных из чугуна или стали.
	Установка шариковых подшипников с фиксацией вала кольцевыми стопорами 2, 3. Подшипники могут быть установлены с зазором или натягом (регулируется шайбой 4). Схема применима при тех же условиях, что и предыдущая.
	Установка шариковых подшипников с фиксацией правого подшипника стопорным кольцом 5 и крышкой. Второй подшипник «плавает» в корпусе. Схема применима при значительных расстояниях между подшипниками и при любом материале корпуса. Фиксированный подшипник может быть установлен с осевым зазором или плотно (регулируется прокладкой 6).
	Установка шариковых подшипников с фиксацией правого подшипника стопорным кольцом и крышкой. Второй подшипник „плавает” на валу.

	Установка шариковых подшипников с фиксацией правого подшипника промежуточной гильзой 7 и крышкой. Второй подшипник плавает в корпусе.
	Установка шариковых подшипников в корпусе из легкого сплава с применением промежуточных гильз.
	Установка шариковых подшипников с фиксацией правого подшипника разрезным пружинным кольцом 8, установленным в наружной обойме. Второй подшипник „плавает” в корпусе.
	Установка шариковых подшипников с маслоотражательными дисками. В остальном конструкция аналогична предыдущей.
	Установка шариковых подшипников с фиксацией спаренными подшипниками, затянутыми на кольцевой стопор 8. Спаренные подшипники могут быть установлены с предварительным натягом (регулируется шайбой 9).

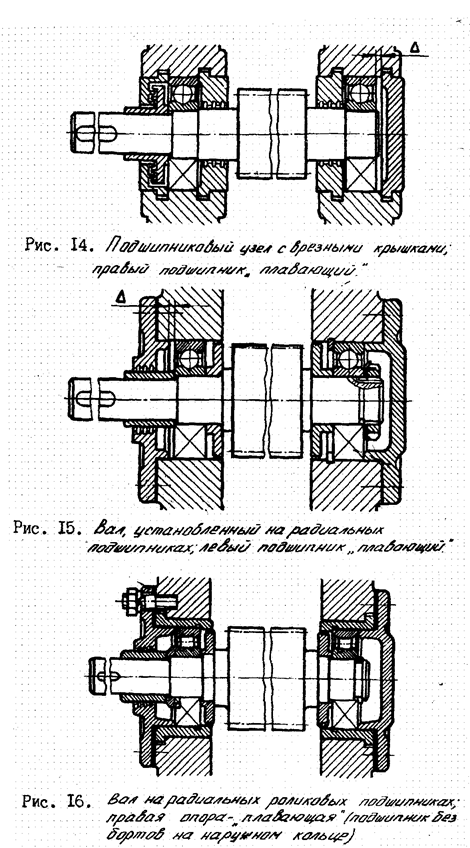

	«Плавающая» установка шариковых подшипников. Вал фиксируется в осевом направлении зубьями шевронного колеса. Вал парной шевронной шестерни зафиксирован.
	Установка шариковых подшипников в разъемном корпусе (радиальная сборка) с фиксацией правого подшипника выточкой в корпусе. Левый подшипник „плавает” в корпусе.
	Установка шариковых подшипников в разъемном корпусе с фиксацией правого подшипника закладной крышкой и диском масляного уплотнения. Левый подшипник „плавает” в корпусе.
	Установка сферических двухрядных шариковых подшипников. Правый подшипник зафиксирован крышками, левый „плавает” в корпусе. Схема применяется при установке подшипников в различных корпусах, а также при возможности упругих деформаций вала.
	Установка роликовых подшипников с фиксацией их крышками с обеих сторон. Схема допустима при небольших расстояниях между опорами и в корпусах, выполненных из чугуна или стали. Во избежание перетяжки подшипников должен быть предусмотрен зазор s. Узел может нести лишь незначительные осевые нагрузки.
	Установка роликовых подшипников с фиксацией правого подшипника стопорным кольцом 10 и крышкой. Фиксирующий подшипник имеет буртики на наружной и внутренней обоймах. Во втором подшипнике обеспечена свобода осевого перемещения роликов на наружной обойме. Схема применима при небольшом расстоянии между опорами.
	Установка роликовых подшипников с отъемными буртиками на внутренних обоймах. Правый подшипник зафиксирован кольцевым стопором и крышкой, левый „плавает” наружной обоймой в корпусе. Конструкция обеспечивает больший диапазон осевых перемещений, чем предыдущая.
	Установка радиально-упорных подшипников с затяжкой наружных обойм с помощью крышки с регулировочной прокладкой 11. Схема допустима при небольших расстояниях между опорами и в чугунных и стальных корпусах.
	Установка радиально-упорных подшипников с затяжкой внутренних обойм на регулировочную шайбу 12. По характеристикам конструкция аналогична предыдущей.
	Установка трех радиально-упорных подшипников (при повышенной односторонней осевой нагрузке). Правая сдвоенная опора несет осевую нагрузку; левый подшипник — замыкающий. Схема применима при небольших расстояниях между опорами.
	Комбинированная установка сдвоенных радиально-упорных подшипников в фиксирующем узле с „плавающим» шариковым подшипником на противоположной стороне. Затяжка радиально-упорных подшипников регулируется шайбой 13. Схема применима при значительных расстояниях между опорами.

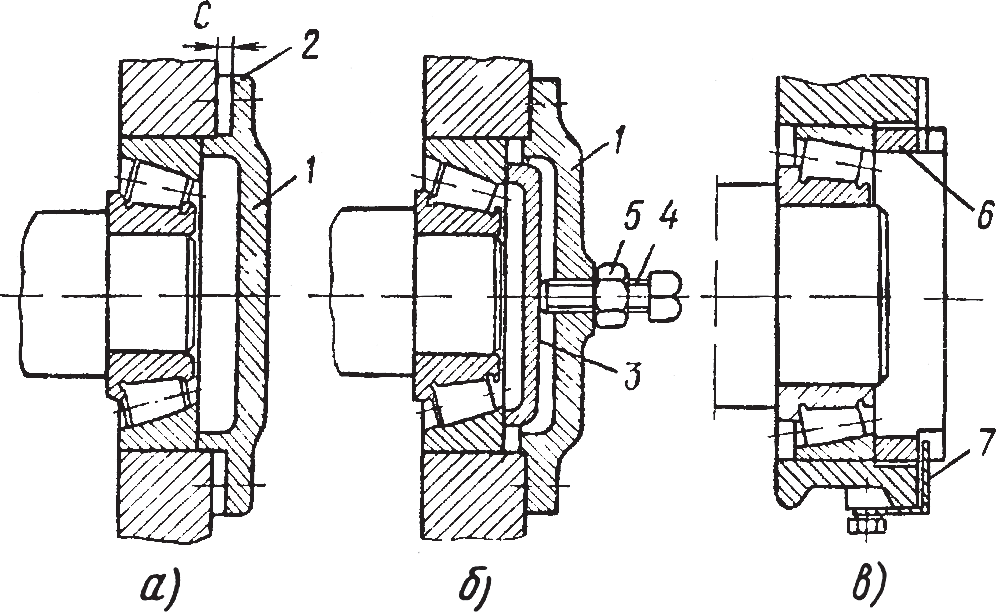

	Установка конических роликовых подшипников с затяжкой наружных обойм через прокладку 14 (схема О). Конструкция допустима при небольших расстояниях между опорами и в чугунных и стальных корпусах. Узел может нести значительные радиальные и осевые нагрузки в обоих направлениях.
	Установка конических роликовых подшипников с затяжкой внутренних обойм (схема X). Обеспечивается более жесткая установка вала, чем в предыдущей конструкции. Затяжку нужно производить нормированной силой.
	Комбинированная установка спаренных конических подшипников в фиксирующем узле и плавающего роликового подшипника. Затяжка конических подшипников регулируется шайбой 15. Схема рекомендуется при значительном расстоянии между опорами, больших осевых нагрузках и при необходимости точной осевой фиксации вала.
	Установка на дуплексных конических роликовых подшипниках. Правая опора фиксирующая, левая — „плавающая”. Узел может нести большие радиальные и осевые нагрузки.
	Комбинированная установка радиальных шариковых подшипников и упорного шарикового подшипника (при односторонней осевой нагрузке). Затор в упорном подшипнике регулируется прокладкой 16. Радиальные подшипники „плавающие”.
	Комбинированная установка радиальных шариковых подшипников и двустороннего упорного шарикового подшипника (схема применяется при повышенных осевых нагрузках, действующих в обоих направлениях). Затор в упорном подшипнике регулируется прокладкой 17. Радиальные подшипники „плавающие”.
	Установка роликовых подшипников. Осевые нагрузки (двусторонние) воспринимаются шариковым подшипником, разгруженным от радиальных сил.
	Установка игольчатых подшипников. Фиксация вала и восприятие осевых нагрузок — разгруженным радиальным шариковым подшипником.
	Установка самоустанавливающихся роликовых подшипников. Осевая нагрузка воспринимается упорным шариковым подшипником, установленным на сферической шайбе. Центры сфер ближайшего самоустанавливающегося подшипника и шайбы совпадают.
	Установка роликовых подшипников широкой серии. Осевые нагрузки воспринимаются упорными роликовыми подшипниками. Схема рассчитана на восприятие больших радиальных и осевых нагрузок при малой частоте вращения.

Назад
Вперед

Конструкции подшипниковых узлов

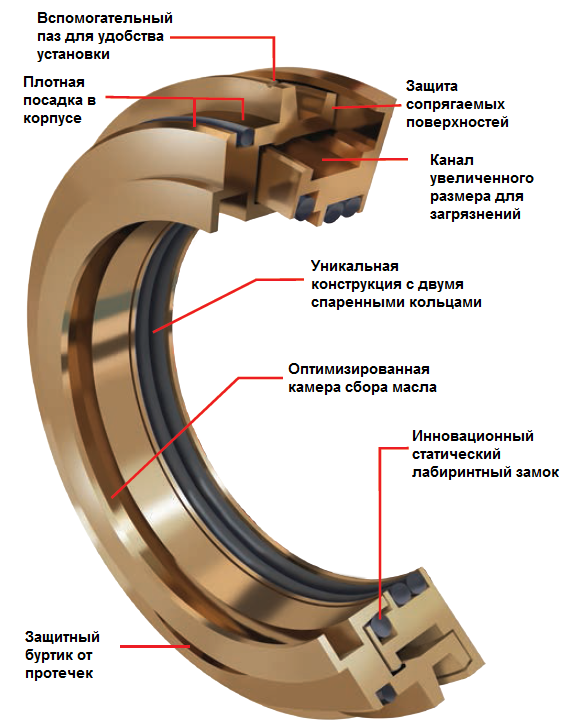

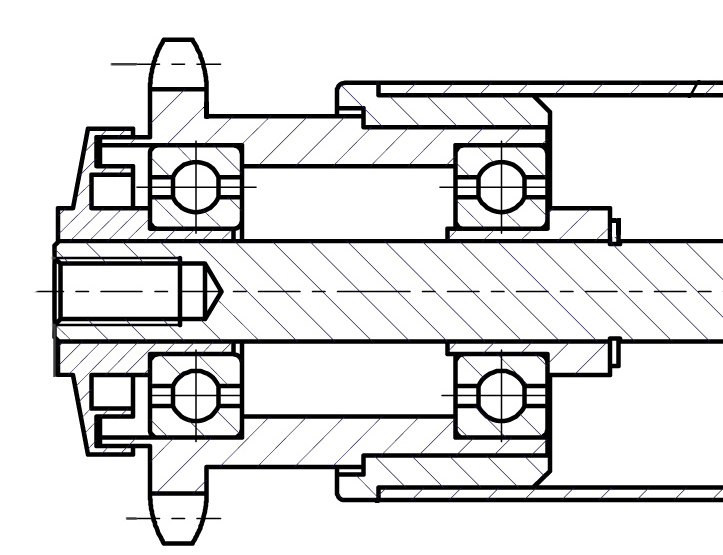

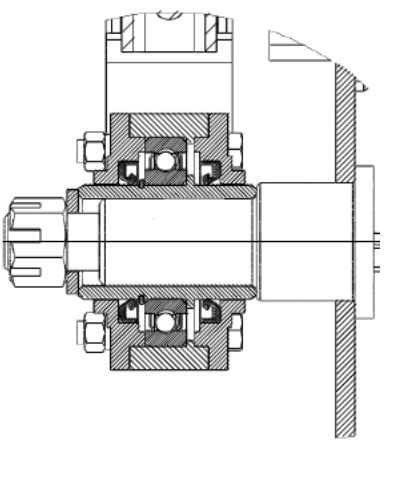

Подшипниковая опора состоит из вала, корпуса и подшипника. Она может также содержать: крышки, детали крепления внутреннего и наружного колец подшипников на валу и в корпусе, смазочные и уплотняющие устройства.

а) б)

Рис.6.

Фиксирующие опоры

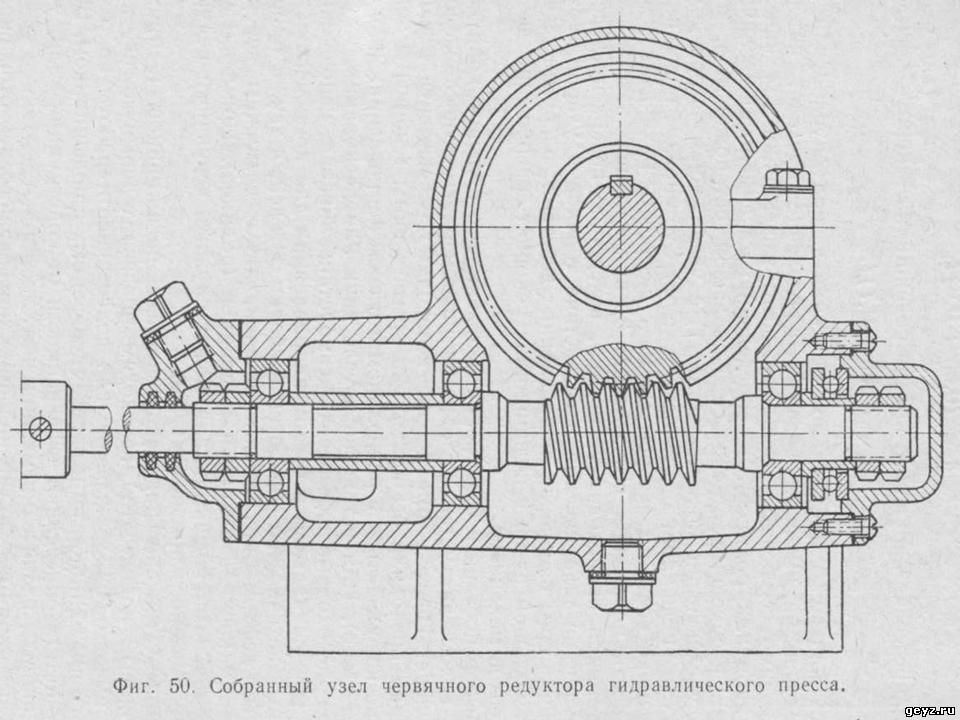

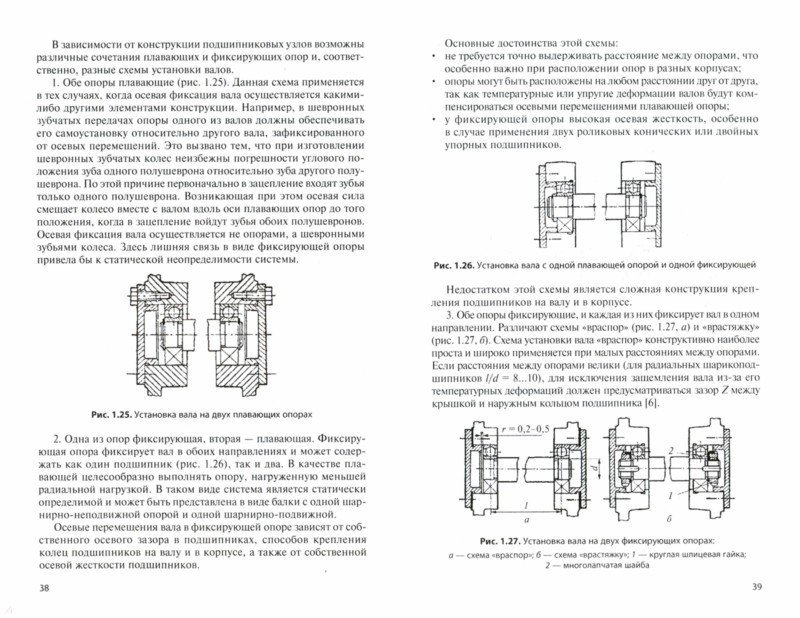

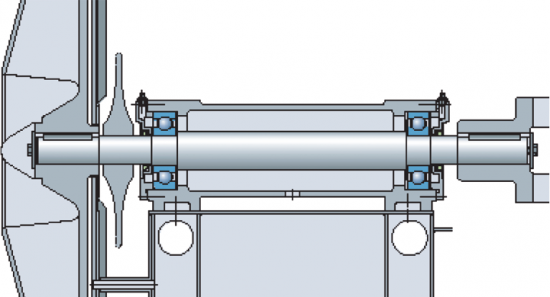

При работе редуктора могут возникать температурные деформации вала, что ведет к значительным осевым давлениям на подшипники. Во избежание заклинивания тел качения применяют различные схемы подшипниковых узлов. Для достаточно длинных валов ( l/d = I2…I5) одна из опор фиксирует положение вала в осевом направлении в обе стороны, а другая опора является плававшей (рис.6, а). Фиксирующий подшипник жестко закрепляют в осевом направлении, как на валу, так и в расточке корпуса. Он способен воспринимать двухстороннюю осевую нагрузку реверсивного характера.

При действии на подшипник радиальной нагрузки в качестве фиксирующей опоры принимают наиболее нагруженную опору. При одновременном действии радиальной и осевой нагрузок в качестве фиксирующего принимают подшипник, воспринимающий меньшую радиальную нагрузку.

Иногда в фиксирующей опоре устанавливают два однорядных подшипника или один сдвоенный (рис.6, б). Внутреннее кольцо плавающего подшипника жестко закреплено на валу, внешнее кольцо в корпусе не закрепляется, это обеспечивает возможность подшипнику перемещаться в осевом направлении на величину тепловой деформации вала. Обеспечивая значительные температурные деформации, эта схема обладает малой осевой жесткостью опор, что отражается на относительном положении связанных с валом деталей.

а) б)

Рис.7. Схемы установки подшипников:

а — враспор; б – врастяжку

Для коротких валов ( l/d = 6…8) применяется установка подшипников «враспор», когда каждая из опор фиксирует вал в осевом направлении, но только в одну сторону (рис.7, а).

Чтобы не происходило защемление вала в опорах, предусматривают осевой зазор «а«, величина которого должна быть больше тепловой деформации подшипников и валов.

Для более длинных валов (l/d=8…10) опорные узлы могут быть установлены «врастяжку» (рис.7, б) В этом случае температурное удлинение вала приводит к увеличению осевого зазора в подшипнике, что уменьшает вероятность защемления подшипников. Для радиальных подшипников схема «врастяжку» не применяется.

Рис.8.

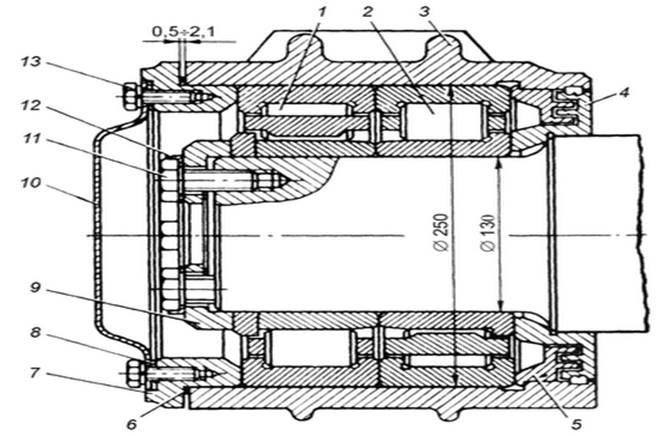

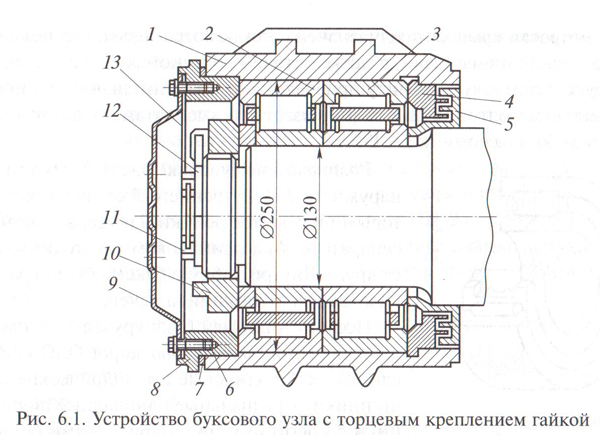

Крепление подшипников на валах

Внутренние кольца подшипников на валах могут крепиться способами, приведенными на рис.8, где;

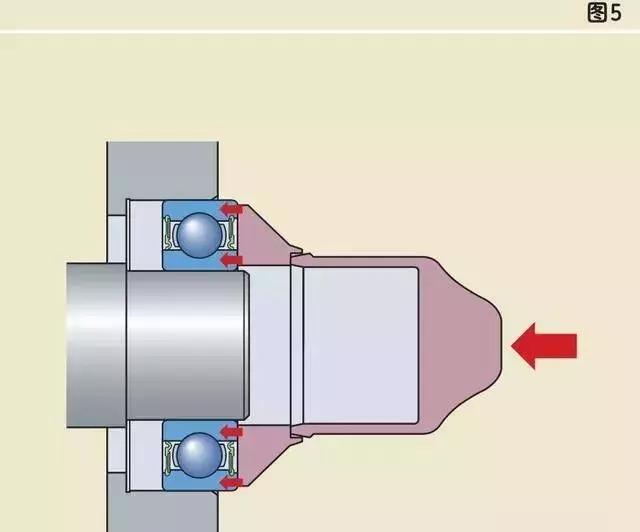

а — кольцо посажано на вал с гарантированным натягом до упора в буртик;

б — кольцо крепится буртиком вала и упорным стопорным пружинным кольцом;

в — кольцо крепится плоской торцевой шайбой и винтом;

г — кольцо крепится круглой шлицевой гайкой, стопорящейся многолапчатой шайбой;

д — на гладких валах внутреннее кольцо подшипника крепится специальной разрезной втулкой, являющейся частью подшипника.

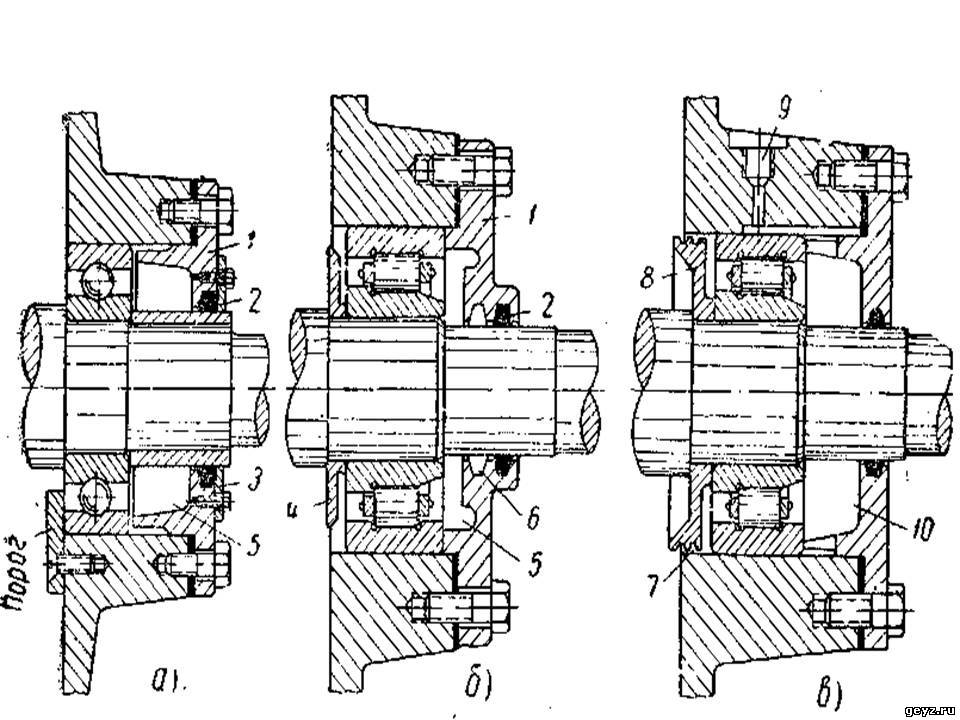

Крепление подшипников в корпусе

Наиболее распространенные способы крепления подшипников в корпусе приведены на рис. 9, где:

а — крепление наружного кольца в одном направлении уступом корпуса или стакана;

б — крепление крышкой;

в — крепление наружного кольца крышкой и заплечиком корпуса или стакана;

г — крепление в одном направлении упорным буртом наружного кольца специального подшипника;

д — крепление пружинным запорным кольцом, вставленным в канавку корпуса.

Рис.9.

Крепление подшипников в корпусе

Конструкция подшипников: что нужно знать

Подшипники являются важными компонентами промышленности. Автомобили, самолеты и поезда не могли бы работать без подшипников. Понимая важность подшипников, Consolidated сосредоточилась на ключевых элементах различных типов подшипников.

Типы нагрузки

Осевая (упорная): предназначена для восприятия силы в том же направлении, что и вал, называется осевой или осевой нагрузкой.

Радиальный: предназначен для восприятия сил, перпендикулярных оси вала.

Типы подшипников

Существует множество различных типов подшипников, которые эффективны в самых разных областях применения. Вот самые распространенные подшипники.

Шариковые подшипники

Шариковые подшипники используются в самых разных продуктах, таких как электродвигатели и роликовые коньки. Основная функция шарикоподшипника — уменьшить трение, помогая объекту плавно вращаться вдоль оси. Эти подшипники могут работать как с радиальными, так и с осевыми нагрузками и обычно применяются в легких условиях эксплуатации

Нагрузка обычно передается от внешней обоймы через шар на внутреннюю обойму. Поскольку эти подшипники имеют цилиндрическую форму, они соприкасаются с внутренней и внешней обоймами в небольших точках, что позволяет им плавно вращаться.

Срок службы шарикоподшипника зависит от применения, технического обслуживания и смазки.

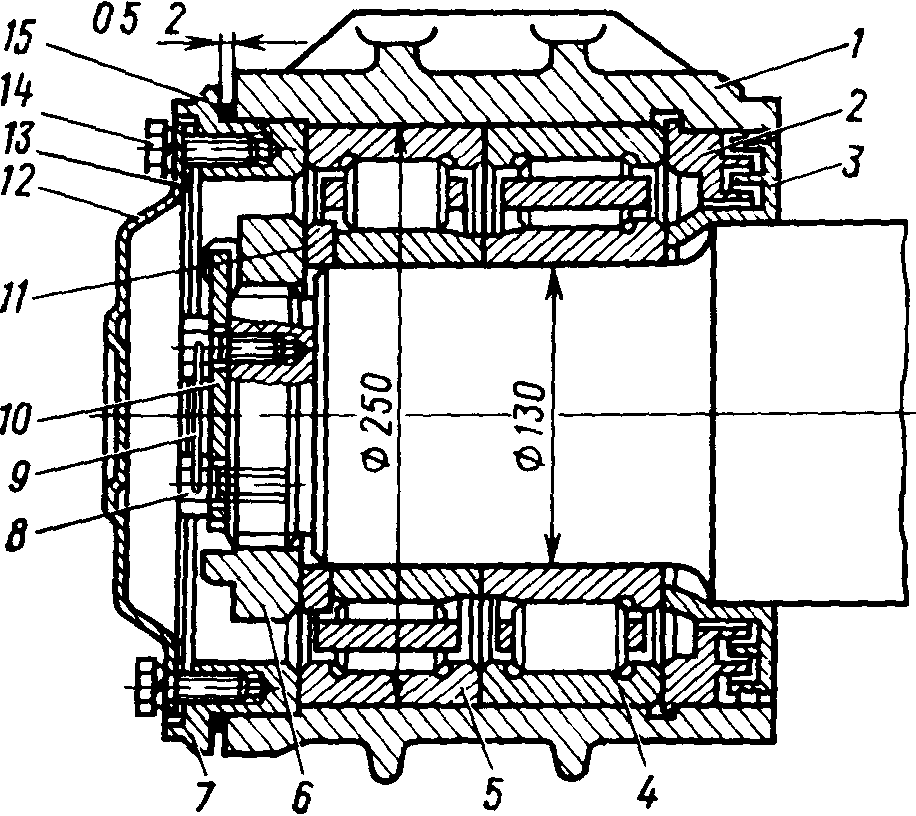

Роликовые подшипники

Роликовые подшипники часто используются в тяжелонагруженных и медленно движущихся устройствах, таких как погрузочно-разгрузочное оборудование. Они могут выдерживать значительные радиальные нагрузки и направляются внутренними или внешними кольцами. Ролик имеет цилиндрическую форму, а контакт между наружным и внутренним кольцами разделен. Это помогает распределить нагрузку на большую площадь, позволяя роликоподшипнику выдерживать более тяжелые нагрузки, чем шарикоподшипнику. Срок службы этих роликоподшипников такой же, как у шариковых подшипников, и зависит от надлежащего технического обслуживания.

Подшипники

Подшипники имеют радиальные подшипники, вставленные в корпус, который можно прикрепить к любой поверхности, параллельной оси вращения. Блоки подушек обычно изготавливаются из чугуна и доступны во многих конструкциях. Корпус или колпачок разъемного блока подушек можно отделить от основания, в то время как неразборный блок подушек и его корпус выполнены из одной цельной детали. Эти подшипники имеют относительно длительный срок службы по сравнению с большинством других подшипников.

Опорные ролики

Опорные ролики представляют собой радиально нагруженные подшипники со встроенным валом. Основная цель подшипника кулачкового толкателя — облегчить линейное движение. Они часто используются в конвейерах в пищевой промышленности и производстве напитков, а также в других приложениях с небольшой загрузкой. Они требуют минимального обслуживания и могут иметь короткий или умеренный срок службы в зависимости от их применения.

Подшипники колес

Подшипники колес представляют собой наборы стальных шариков, которые содержатся в дорожках качения. Эти подшипники помогают колесам вращаться, максимально уменьшая трение. Они используются почти во всех видах транспорта, включая автомобили, поезда и велосипеды. Подшипник колеса автомобиля часто помещается на металлическую ось внутри ступицы. Ступица удерживает болты с проушинами, используемые для крепления шин автомобиля. Эти подшипники имеют длительный срок службы, но он может уменьшаться в зависимости от типа транспортного средства и нагрузки.

Упорные подшипники

Упорные подшипники позволяют вращаться между двумя объектами. Однако упорные подшипники рассчитаны на более высокие нагрузки при более низких скоростях. Они также могут работать на высоких скоростях, при условии, что приложение имеет меньшую нагрузку. Упорные подшипники состоят из двух дорожек качения, которые могут быть плоскими или с канавками и могут содержать шарики или ролики.

Остались вопросы о типах подшипников и их функциях? Хотите узнать, чем упорные подшипники отличаются от радиальных подшипников? Или, может быть, вы хотите узнать больше о применении радиальных шарикоподшипников.

Мы уверены, что наш обширный каталог и интернет-магазин подшипников помогут найти ответы на ваши вопросы.
