Консольный насос. принцип действия, классификация.

Львиную долю всех насосов производимых в мире составляют консольные насосы различных типов и исполнений. По оценкам специалистов, опубликованных в разное время в специализированных изданиях, касающихся насосной тематики, количество консольных насосов в штуках составляет от 59 до 72% от всего парка выпускаемых в мире насосов. Такая цифра обусловлена простой конструкцией консольного насоса по сравнению с другими видами насосов. Элементарный принцип консольного насоса обеспечивает его широкое распространение как в коммунальной технике, так и в сложных системах подачи жидкости военной техники и космических аппаратов.

Внешне конструкция консольного насоса очень похожа на многие другие, не специалист легко может ошибиться по внешнему признаку, особенно если опираться на название «консольный» и искать консоль в конструкции. В любом справочнике машиностроителя о консольном насосе написано буквально следующее:

«Консольный насос соединен с электродвигателем через упругую муфту.

В насосах типа КМ рабочее колесо установлено на конце удлиненного вала электродвигателя…»

Разумно было бы предполагать, что консольным он называется потому что у него рабочая часть расположена консольно относительно станины. И это действительно так у некоторых небольших консольных насосов. Однако в большинстве случаев рабочая часть консольного насоса в своей самой дальней от привода точке жестко закреплена к корпусу насоса, и ни о какой консоли с виду речи быть не должно. Пример на рисунке — консольный насос марки К65-50-160/4:

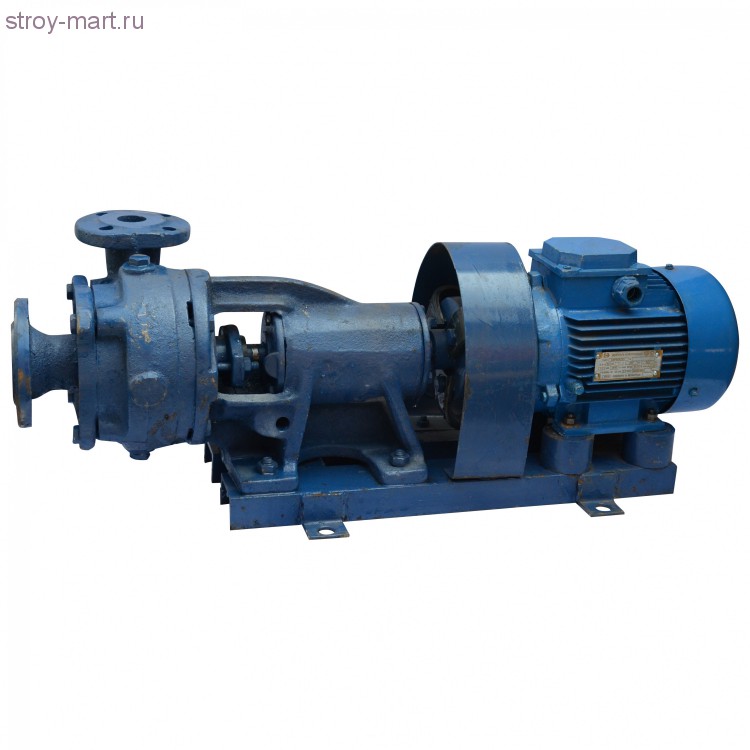

Это классический консольный насос, и он без видимой консоли. Так почему же он называется консольным?

А называется он так не случайно. Дело в том, что консольная часть в таком насосе находится внутри корпуса, и является рабочим колесом, консольно закрепленным на валу.

Рабочее колесо консольного насоса представляет собой барабан, состоящий из двух дисков и перегородок, расположенных под определенным углом.

Барабан помещен в полость и приводится во вращение посредством вала, подшипниковый узел которого защищен от жидкости внутри полости. Таким образом барабан (рабочее колесо) располагается консольно на валу внутри корпуса насоса. Полость в котором расположено рабочее колесо насоса имеет два отверстия — одно с противоположной стороны от вала (в центре, в районе оси вала), а второе на окружности корпуса. Первое отверстие служит для подвода рабочей жидкости к рабочему колесу консольного насоса, второе — для отвода жидкости под давлением. Давление жидкости возникает в результате вращения рабочего колеса и возникающего вследствие этого центростремительного ускорения в жидкости, вращаемой перегородками рабочего колеса — лопастями консольного насоса. Отсюда и название одного из видов консольных насосов — «центробежный консольный насос «.

Насосы консольные различают на:

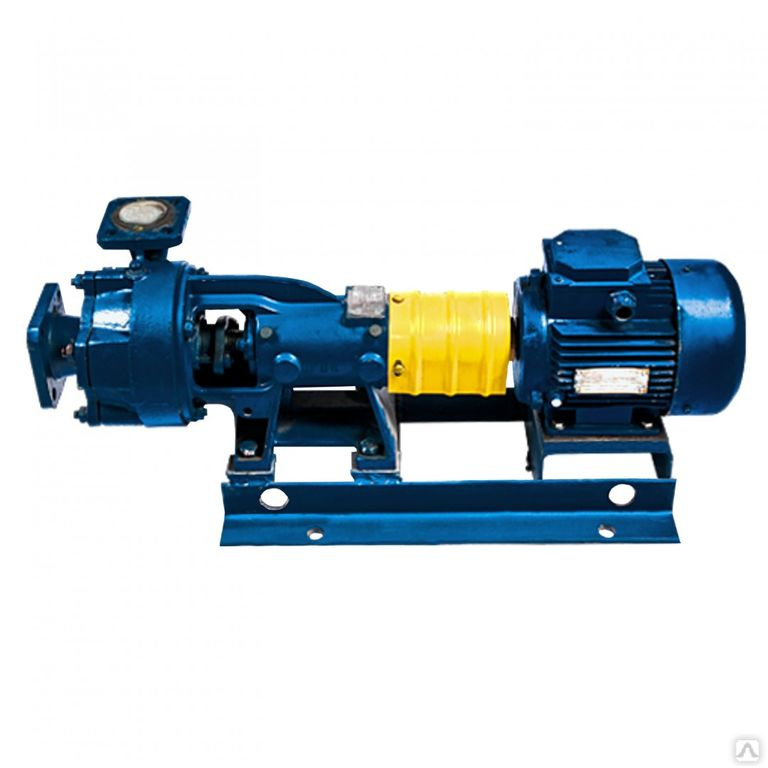

• «К» — основное исполнение консольных насосов. Выполняются горизонтального исполнения с опорой на корпус насосного агрегата. Привод происходит посредством упругой муфты.
• «КМ» — консольный моноблочный. Рабочее колесо расположено не на собственном валу, как у насосов серии «К», а на удлиненном валу специального асинхронного электродвигателя.
• «КМП» — повысительный моноблочный насос. Фактически тот же моноблочный консольник, но предназначен специально для работы в сфере ЖКХ, в жилых зданиях.
• «КМЛ» (ЦВЦ) — линейный центробежный консольный насос с вертикальной осью рабочего колеса и линейным расположением всасывающего и выходного отверстий.

Для изготовления рабочего колеса консольного насоса используют конструкционные и легированные стали, а также серый чугун. Для перекачивания специальных (агрессивных) жидкостей применяют сплавы, адаптированные к воздействию перекачиваемой среды. Материал корпуса консольного насоса также может быть и чугунным, и алюминиевым, и изготовленным из нержавеющей стали.

В качестве уплотнений вала консольного насоса применяют сальники и манжеты самых различных типов, в зависимости от типа перекачиваемой жидкости и ее температуры. Серийно выпускаемые консольные насосы «К» и «КМ» предназначены для работы с жидкостью температурой до 85 градусов, для перекачивания более горячих жидкостей служат специальные насосы.

Консольные насосы и их конструктивные особенности

Дренажные насосы центробежного типа не кардинально отличаются от остальных, но определенные отличия в принципе работы присутствуют. На сегодня их выпускают более 60% от всего объема предлагаемых на рынке разных видов насосов. Это как изобретение, имеющее универсальную и практичную конструкцию, из разряда велосипеда, который не нужно выдумывать заново.

С точки зрения гидравлики, принцип из работы насоса водяного консольного базируемся на центробежной силе, полученной при работе колеса насоса. Различия между вариантами агрегатов обусловлены требованиями к мощностям и объемам перекачиваемой жидкости, и, конечно же, химическим составом жидкостей, их температурой, степенью загрязненности и характером загрязнения. Купить консольный насос для бытового использования гораздо дешевле, чем для сельского хозяйства или промышленности, это разные по конструктиву виды машин. Для правильного выбора любые вопросы всегда можно задать менеджеру. Насос необходимо покупать с небольшим запасом мощности, а не впритык.

Многие впервые сталкиваются с вопросом выбора такого оборудования, знакомые и специалисты рекомендуют как самое оптимальное консольные водяные насосы. Рассмотрим, что представляют из себя этот вид дренажных насосов. Итак, в основе их просто принципа действия центробежного насоса – центробежная сила, возникающая при вращении рабочего колеса. Подвод жидкости к нему односторонний, осуществляется он к рабочему колесу, которое расположено на конце вала с удалением от привода насоса.

Существуют разные модели таких насосов, предназначенные для бытового использования, сельского хозяйства, коммунальных служб, промышленных предприятий. В зависимости от мощности и от составов перекачиваемых жидкостей, применяются различные материалы для конструктивных элементов и разные двигатели, от чего и зависит стоимость насоса центробежного консольного. Например, современная серия F применяется для перекачки жидкостей без агрессивных химических смесей и чистой воды. Агрегаты серии NGA перемещают сильно загрязнённые жидкости, при этом конструкция предотвращает возможность закупорки рабочего колеса. Модели NF применяются сельхоз. предприятиями и коммунальными службами. Они имеют высокий КПД и нормально работают при длительных нагрузках. Консольные насосы для перекачки горячих жидкостей температурой до 90

0С серии СР часто применяются в быту, для полива сада и огорода, подачи воды в комбинации с системами поддержания необходимого давления.

По расположению оси рабочего колеса бывают консольные горизонтальные насосы и вертикальные. Центробежное колесо насоса состоит из двух дисков, между которыми расположены загнутые в противоположную направлению движения сторону лопатки. Под давлением центробежной силы, образовавшейся при вращении колеса, жидкость выбрасывается из него в напорный патрубок. При этом в центре колеса образуется разряжение, а в периферии создается повышенное давление. Благодаря различию между давлением над свободной поверхностью жидкости, находящейся в резервуаре, и в центре колеса, происходит движение жидкости из резервуара по всасывающему трубопроводу.

В современных моделях центробежных насосов на воду, особенно от европейских производителей, применяются выгодные по энегроэффективности и надежности электродвигатели из надежных современных материалов корпуса и обмоток с необходимой пролакировкой и классом нагревостойкости (изоляции), что гарантирует бесперебойную работу приводимого насоса и минимальную вероятность неполадок. Вкладывая средства в качественный насос, Вы экономите свое время на решение проблем с неисправностью и обслуживанием.

Аналоги отечественных производителей во многом уступают европейским, изготовленным на более современном оборудовании, из надежных материалов нового поколения. Если требует замены старые насосы для воды консольные, сравнительные характеристики их с иностранными аналогами приводятся в специальных таблицах.

Выбор и монтаж вихревого насоса

Подробнее

Выбираем насосную станцию для загородного дома

Подробнее

Виды и особенности консольных насосов

Подробнее

Погружные насосы Pedrollo

Подробнее

Вот что вам нужно знать о консольных насосах

Консольные насосы представляют собой особый тип центробежных насосов, конструкция которых предусматривает погружение в резервуар только рабочего колеса и корпуса. Все остальное не попадает в жидкости, и это идеально подходит для абразивных сред, которые могут повредить другие части насоса. Чтобы узнать больше об этом насосе, продолжайте читать ниже.

Что такое консольный насос?

Как упоминалось выше, консольные насосы относятся к типу центробежных насосов. Этот тип насоса использует рабочие колеса для перемещения жидкости.

Так же, как и консоль, шарниры, опоры и подшипники этого насоса находятся на одном конце. На другом конце находится крыльчатка и корпус, который затем будет помещен внутрь бака. Это позволяет отделить другие детали и защитить их от жидкости внутри бака. Хотя консольные насосы предназначены для работы с жидкостями, они не предназначены для работы с абразивными средами, для чего предназначены консольные насосы.

Как выбрать хороший консольный насос?

Если вы планируете приобрести консольный насос, необходимо учитывать определенные характеристики. Хотя большинство этих насосов одинаковы, все они разные, когда дело доходит до специфики.

1. Расход

Несмотря на то, что расход не является самым важным параметром при выборе насоса, он все же очень важен. Производительность насоса — это количество жидкости, которое он может перекачать за определенный период времени. Для центробежного насоса вам нужно будет измерить расход на конце насоса. Хорошим способом измерения является использование расходомера. При этом вы можете легко придумать расход для насоса.

2. Напор

Напор насоса — это давление, которое может создать насос. Он измеряется в футах или метрах статического напора, то есть давления, создаваемого жидкостью, когда она находится в статическом месте. Насосы с высоким напором идеально подходят для работы с высоким давлением.

3. Мощность в л.с.

Мощность насоса в л.с. важна, так как именно она определяет мощность насоса. Измеряется в лошадиных силах на валу двигателя. Требуемая мощность будет зависеть от расхода и напора насоса.

4. Номинальная мощность

Показывает, какая мощность требуется для работы насоса. Знание номинальной мощности насоса даст вам представление о том, какую мощность вам потребуется для его работы.

5. Диаметр выпускного отверстия

Диаметр выпускного отверстия — это диаметр выпускного патрубка насоса. Это поможет вам определить, какой размер насоса вы должны использовать.

6. Рабочая температура

Рабочая температура определяет диапазон температур, которые консольный насос может или не может выдержать. Он показывает как самую низкую, так и самую высокую температуру. Это важно знать, так как это может повлиять на вашу работу, в зависимости от условий, в которых вы используете свой консольный насос.

Заключение

Консольные насосы очень удобны для работы с абразивными средами, поскольку другие части насоса, такие как муфта и корпус вала, защищены. Они также отлично подходят для приложений, которые должны быть защищены от самой жидкости, таких как пищевая промышленность или химическое производство. Просто обязательно учитывайте факторы, упомянутые выше, при выборе консольного насоса.

Если вам нужен консольный насос, вы можете приобрести его в Egger Pumps UK. Мы поставляем широкий спектр насосов для всех ваших потребностей. Делайте покупки у нас, чтобы узнать больше.

Вертикальные консольные насосы | Вертикальные консольные насосы Hayward Gordon

| Хейворд Гордон

Перейти к навигации Перейти к содержимому

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для получения наилучших результатов используйте один из последних браузеров.

• Хром
• Фаерфокс
• Пограничный браузер Internet Explorer
• Сафари

Вертикальные консольные насосы Hayward Gordon предлагают преимущества исключительно низких эксплуатационных расходов и надежной работы в самых сложных условиях.

Консольная конструкция полностью устраняет необходимость в погружных подшипниках, уплотнениях или обратных клапанах, а также в обслуживании и проблемах, связанных с этими дополнительными компонентами.

Эта конструкция также позволяет насосу работать всухую без повреждений и является самовсасывающим, когда уровень жидкости превышает улитку.

Запросить предложениеЗапросить детали

Преимущества

Прямой или клиноременный привод

Доступны оба варианта привода, обеспечивающие выполнение особых условий эксплуатации или требований к ограниченному пространству.

Регулировка внешнего зазора рабочего колеса

Зазор рабочего колеса можно отрегулировать снаружи с помощью домкратных винтов в корпусе упорного подшипника.

Доступны три мокрых конца

• Утопленная крыльчатка Torus предназначена для работы с крупными твердыми частицами и высокоабразивными шламами.
• Проточная часть ANSI работает с чистыми жидкостями и обеспечивает высокую эффективность насоса.
• Мокрая часть ChopX предназначена для комбинированного измельчения и перекачивания для измельчения твердых частиц.

Доступны валы больших размеров

Размеры валов рассчитаны на работу ниже первой поперечной критической скорости, чтобы обеспечить долговечность при диаметрах вала до 7 дюймов. Другие производители будут эксплуатировать свои насосы выше первого критического значения, требуя, чтобы насос работал в этой области при запуске и останове.

Бесконтактные лабиринтные уплотнения

Различные доступные материалы

Конструкционные материалы включают:

• Чугун
• Сталь / WCB
• 316SS / CF-8M
• CD4MCu
• 04SS/CF-8
• Хастеллой C276 / CW-12MN
• Сплав 20 / CN-7M
• Сплав 2205 / CD3MN

Ресурсы

Брошюры

• Брошюра о вертикальных консольных насосах

Руководства по эксплуатации и техническому обслуживанию

• Шаблон O&M насоса с вертикальным консольным валом

Industries

Вертикальные консольные насосы Hayward Gordon для тяжелого режима работы доступны с 3 различными типами мокрых частей для коррозионно-активных, абразивных и твердых сред. Наши насосы были успешно установлены на угольных электростанциях, в металлургической, химической, целлюлозно-бумажной и атомных электростанциях.

Узнать больше

Вертикальные консольные насосы Hayward Gordon идеально подходят для карьеров с песком и песком. Благодаря отсутствию подшипников, расположенных под крышкой, техническое обслуживание и время простоя сведены к минимуму.
