RP 19-10 R.1/1 CHIARAVALLI | Редуктор угловой конический

Наличие:2

RB 25-06 R.

1/2 CHIARAVALLI | Редуктор угловой конический

RB 25-05 R.1/1 CHIARAVALLI | Редуктор угловой конический

RB 25-04 R.1/2 CHIARAVALLI | Редуктор угловой конический

RB 25-03 R.1/2 CHIARAVALLI | Редуктор угловой конический

RB 25-01 R.1/1 CHIARAVALLI | Редуктор угловой конический

RB 25-02 R.1/1 CHIARAVALLI | Редуктор угловой конический

RB 20-06 R.1/2 CHIARAVALLI | Редуктор угловой конический

RB 20-04 R.1/2 CHIARAVALLI | Редуктор угловой конический

RB 20-05 R.1/1 CHIARAVALLI | Редуктор угловой конический

RB 20-03 R.1/2 CHIARAVALLI | Редуктор угловой конический

RB 20-01 R.1/1 CHIARAVALLI | Редуктор угловой конический

RB 20-02 R. 1/1 CHIARAVALLI | Редуктор угловой конический

RB 15-06 R.1/2 CHIARAVALLI | Редуктор угловой конический

RB 15-05 R.1/1 CHIARAVALLI | Редуктор угловой конический

RB 15-04 R.1/2 CHIARAVALLI | Редуктор угловой конический

RB 15-02 R.1/1 CHIARAVALLI | Редуктор угловой конический

RB 15-03 R.1/2 CHIARAVALLI | Редуктор угловой конический

RB 15-01 R.1/1 CHIARAVALLI | Редуктор угловой конический

RB 08-05 R.1/1 CHIARAVALLI | Редуктор угловой конический

RB 08-06 R.1/2 CHIARAVALLI | Редуктор угловой конический

RB 08-04 R.1/2 CHIARAVALLI | Редуктор угловой конический

RB 08-03 R.1/2 CHIARAVALLI | Редуктор угловой конический

RB 08-02 R. 1/1 CHIARAVALLI | Редуктор угловой конический

RP 24-08 R.1/2 CHIARAVALLI | Редуктор угловой конический

RB 08-01 R.1/1 CHIARAVALLI | Редуктор угловой конический

RP 24-06 R.1/3 CHIARAVALLI | Редуктор угловой конический

RP 24-07 R.1/1 CHIARAVALLI | Редуктор угловой конический

RP 24-05 R.1/3 CHIARAVALLI | Редуктор угловой конический

RP 24-04 R.1/2 CHIARAVALLI | Редуктор угловой конический

1 2 3 Следующая >

Купить угловые редукторы Вы можете:

• оставив заявку на сайте, которую наши менеджеры обработают в ближайшее время;

• написав письмо на почту [email protected];

• позвонив по номеру +7 (812) 748-12-27. Наши менеджеры обязательно помогут Вам с подбором!

Наш склад находится в Санкт-Петербурге, но мы осуществляем доставку по всей России.

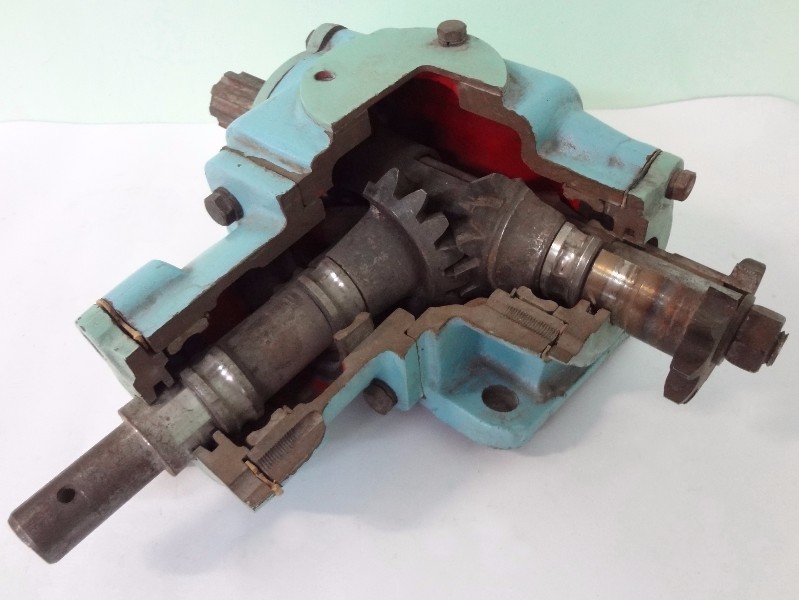

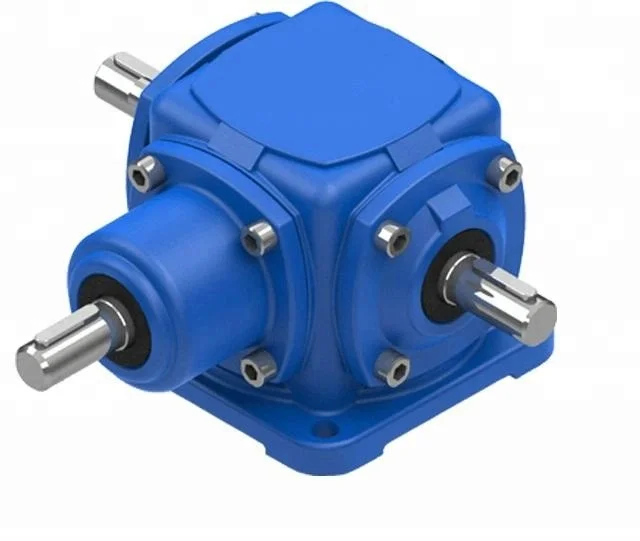

Конический редуктор

Конический редуктор — это самостоятельный механизм, который при помощи муфт или открытых передач соединяется с электродвигателем и рабочей машиной. Выполняется в виде агрегата, предназначенного для передачи мощности от двигателя к остальным рабочим механизмам. Схема привода может также включать как открытые зубчатые передачи, так и ременную или цепную передачи, закрепленные на валы, которые опираются на подшипники в гнездах корпуса. Основным предназначением прибора является повышение вращающего момента ведомого вала при одновременном снижении угловой скорости.



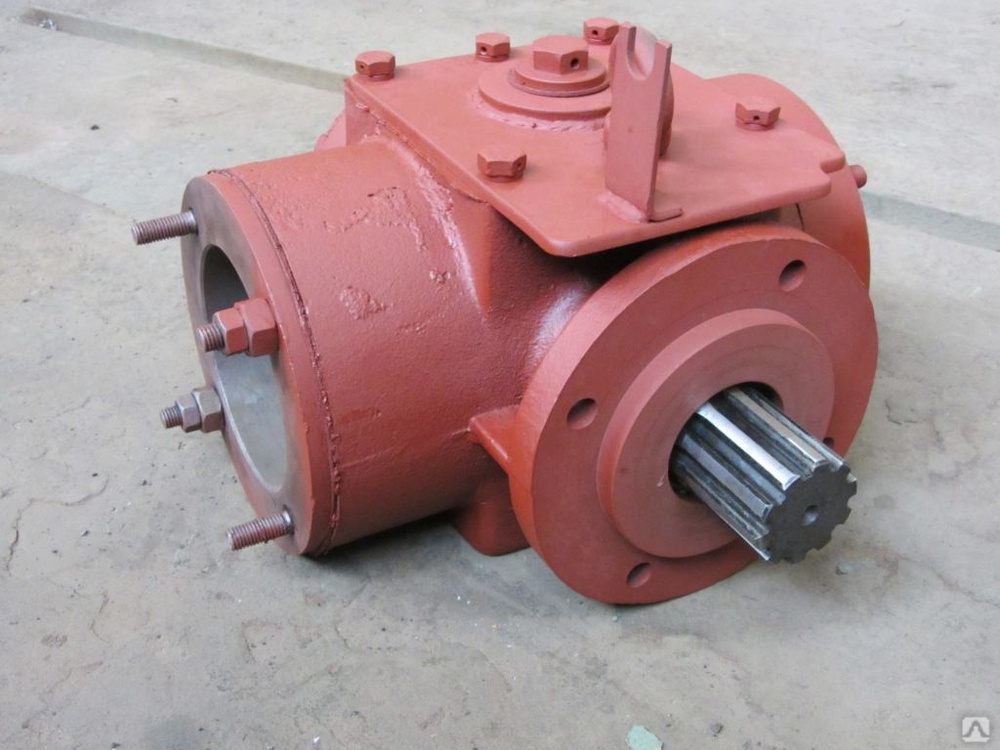

Передачи и параметры конического редуктора



Вид редуктора зависит от состава передач и положения осей вращения валов. Различают такие типы передач: цилиндрическая, планетарная, коническая, червячная, глобоидная и волновая.

Одной из разновидностей углового редуктора является конический, который служит для уменьшения частоты вращения при одновременном повышении вращающего момента. В корпусе механизма находятся передачи с постоянным передаточным отношением.





Конический редуктор имеет следующие параметры: невысокая окружная скорость, средний уровень надежности, точности и металлоемкости, сравнительно низкая себестоимость и трудоемкость. Кроме того, в зависимости от вида передач, расположения осей валового механизма и числа ступеней конические редукторы подразделяются на соосные механизмы, параллельные приспособления, скрещивающиеся и пересекающиеся устройства, могут иметь горизонтальное или вертикальное расположение осей валового механизма и крепиться либо на плиточной основе, либо на приставных опорных лапах. Также ось выходного валового механизма может находиться сбоку, сверху или снизу, относительно плоскости основания.

Современный конический редуктор имеет колесное соединение с круговыми зубьями.

Чтобы избежать отрицательной осевой силы на шестерне необходимо, соблюдать совпадение направления вращения зубчатого колесного соединения и наклона линии зуба. Диапазон передаточных чисел составляет от 1 до 5, наиболее распространенный угол наклона равен 350. Существуют также коническо-цилиндрические редукторы, которые выполняют с быстроходной конической ступенью.



Расчет конического редуктора



Главным параметром конического редуктора является реальный диапазон передаточных отношений, который составляет 6,3 (в других вариантах может находиться в диапазоне от 1 до 1000). Основная сфера применения — это передача вращающего момента между валовыми механизмами. В качестве недостатка конического редуктора, можно назвать сравнительную сложность при их производстве и выполнении монтажных операций.







При изготовлении конического редуктора рассчитывается передача по контактным напряжениям, в ходе данного процесса проверяется напряжение изгиба, и определяются объемный размер и масса зубчатых колесных приспособлений, размеры корпусного основания оборудования и цельный вес конического редуктора. На все перечисленные параметры оказывает существенное влияние выбор разновидности термической обработки.





По сравнению с аналогичными механизмами, можно выделить следующие преимущества конического редуктора:

— повышенная безопасность при эксплуатации;
— высокая аксиальная и радиальная несущая способность;
— некоторое увеличение вращающего момента на выходе;
— бесшумность в рабочем состоянии;

— длительный срок службы и сравнительная простота в ремонте и техобслуживании.

К недостаткам относится сложная технология производства и монтажа конического редуктора, а также большие осевые и изгибные нагрузки на валовый механизм.





Конические редукторы | GAM

Если вам нужен спирально-конический редуктор, на который вы можете положиться, выберите GAM. Наши спирально-конические редукторы серии V представляют собой надежные и экономичные прямоугольные редукторы с широкими возможностями настройки, предназначенные для использования в самых разных областях.

Особенности

• Прецизионные спирально-конические шестерни закалены, а затем попарно притерты для идеального контакта зубьев и передачи крутящего момента
• 13 типоразмеров рамы с множеством конфигураций вала, можно ориентировать в любом направлении, чтобы легко интегрировать в конструкцию вашей машины
• Соотношения от 1:1 до 6:1
• Серия VC со встроенной опорой двигателя
• Эффективность от 94% до 98%
• Люфт 10 и 30 угловых минут (доступны версии с уменьшенным люфтом)
• Крутящий момент до 4 440 Нм (39 297 фунт-дюйм)
• Размеры корпуса от 27 мм (1,06 дюйма) до 350 мм (13,78 дюйма)
• Мощность до 267 кВт (360 л.с.)

Множество конфигураций: адаптация к любому применению

Если вам нужно увеличить крутящий момент, уменьшить или увеличить скорость двигателя или просто повернуть под прямым углом, модульная конструкция наших спирально-конических редукторов означает, что их можно сконфигурировать практически для любого применения.

• Силовая передача : Высокое качество и долговечность для надежной силовой передачи
• Motion Control Precision : позиционирование, встроенная опора двигателя и муфта для простого и экономичного управления движением

Специальные опции для специальных применений

От валов из нержавеющей стали, корпусов с электролитическим никелированием, уплотнений VITON® до смазки NOTOX® — серия GAM V может быть разработана для использования в отраслях промышленности со строгими требованиями, включая фармацевтическую, медицинскую, химическую. и пищевой промышленности.

Загрузить брошюру о конических редукторах

Конические редукторы серии V

Узнать больше

Универсальный конический редуктор с различными конфигурациями вала

• Типоразмеры от 65 до 360
• Отношения от 1:1 до 6:1
• Вал или полый выход

Спиральный конический редуктор серии VC с опорой двигателя

Узнать больше

Конический редуктор со встроенной опорой двигателя

• Включает опору двигателя, соответствующую вашему применению
• Типоразмеры от 65 до 200
• Отношения от 1:1 до 6:1
• Высокое соотношение от 7:1 до 100:1 в некоторых размерах
• Вал или полый выход

Миниатюрный конический редуктор серии V

Узнать больше

Миниатюрный конический редуктор с различными конфигурациями вала

• Типоразмеры 35 и 45 мм
• Соотношения от 1:1 до 4:1
• Вал или шпоночный полый выход

Серия VC Миниатюрная спиральная фаска с опорой двигателя

Узнать больше

Миниатюрный конический редуктор с валами различных конфигураций и встроенным креплением двигателя

• Включает крепление двигателя, специально предназначенное для вашего применения
• Размер рамы 35 и 45 мм
• Соотношения от 1:1 до 4:1
• Вал или шпоночный полый выход

Миниатюрный спирально-конический редуктор VP и VPC Performance Plus

Узнать больше

Высокопроизводительный миниатюрный конический редуктор со спиральной передачей с высочайшей плотностью крутящего момента, максимально допустимым крутящим моментом и диапазоном передаточных чисел

• Размеры корпуса 27, 33 и 45 мм
• Соотношения от 1:1 до 4:1
• Вал или гладкий полый выход
• VPC включает встроенную опору двигателя

Коробки передач с прямым углом | Корончатые зубчатые передачи

Нажмите на картинку, чтобы увеличить

Системы обработки, производства и приводов машин требуют надежности и высокой производительности. Для обеспечения такого уровня производительности прямоугольного редуктора требуются высокоточные шестерни, а также качественные материалы и конструкция.

Гибкость и качество делают прямоугольные редукторы Crown Gear отличным вариантом для малых и больших объемов работ, а также для крутых или меняющихся плоскостей. Все узлы изготовлены с высокой точностью, тщательно проверены и поставляются предварительно смазанными для длительного срока службы без обслуживания. Zero-Max предлагает полный спектр типоразмеров и зубчатых передач с коронным зацеплением со степенью защиты IP65, стандартно со склада.

Высококачественные угловые редукторы

Угловые редукторы Crown Gear от Zero-Max обеспечивают надежность и экономичность 90-градусная передача вращения, скорости и мощности в эффективной компактной конструкции с бесшумной работой. Наши прямоугольные редукторы оснащены высококачественными спирально-коническими зубчатыми колесами, установленными на входном и выходном валах, прецизионными подшипниками с уплотнениями, валами из нержавеющей стали, универсальным монтажом и не требуют технического обслуживания.

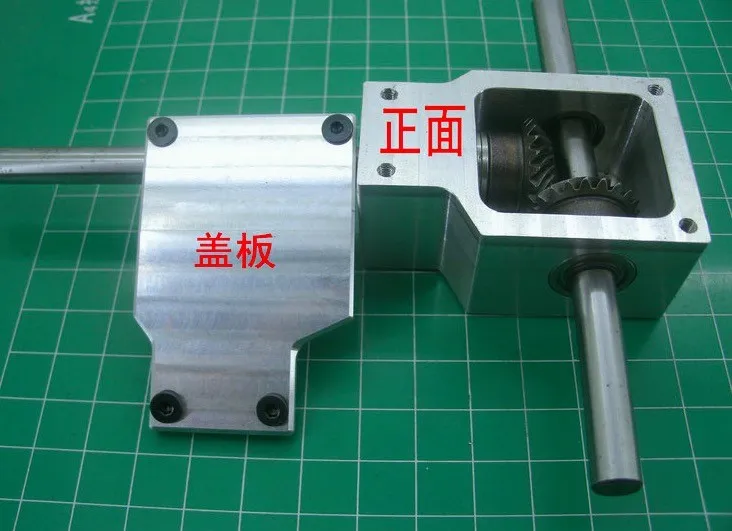

Прямоугольный редуктор Спиральные конические шестерни

Изогнутые зубья спирально-конических шестерен премиум-класса улучшают контакт зубьев шестерни, увеличивая допустимый крутящий момент и снижая вибрацию и шум на высоких скоростях. Полностью закрытая конструкция с полностью поддерживаемыми валами обеспечивает плавную и бесшумную работу, гарантируя, что внутренние шестерни не сместятся и не загрязнятся мусором.

Опции углового редуктора Crown Gear

Все угловые редукторы Crown Gear имеют литой алюминиевый корпус, обеспечивающий максимальную прочность и рассеивание тепла. Доступны коронные приводы с валами диаметром 3/8, 1/2, 5/8 и 3/4 дюйма в двух- и трехходовых устройствах с передаточными числами 1:1 и 2:1. Трехходовые агрегаты с передаточными числами 1:1 и 2:1 также доступны с 1-дюймовыми валами. Также доступны трехходовые агрегаты с выходными валами, вращающимися в противоположных направлениях. Кроме того, мы можем удовлетворить уникальные требования, а также несколько уникальных типов валов, в том числе:

• квадрат
• Splined
• Extended
• Шорлена
• Stepped

Стандартные и показатели передач MITER REGER-RED IP65

Стандартные и оценки IP65. двухходовая (один выходной вал) или трехходовая (два выходных вала) версии. Все прямоугольные зубчатые передачи Crown поддерживают скорость до 2000 об/мин.

• Стандарт: корпус из черного анодированного алюминия, валы из немагнитной нержавеющей стали
• Степень защиты IP65: никелированный алюминиевый корпус, валы из немагнитной нержавеющей стали, уплотнения валов, пищевая смазка стальные валы и специально разработанные закаленные спиральные конические шестерни. Все модели постоянно смазываются высококачественной смазкой и не требуют технического обслуживания.
  • Двухсторонний угловой редуктор
  • Трехходовой прямоугольный редуктор
  • Редуктор с противоположным вращением

  Прямоугольные коронные редукторы со степенью защиты IP65

  F Корпуса из никелированного литого алюминия, валы из нержавеющей стали, уплотнения валов и специально разработанные закаленные спиральные конические шестерни. Эти устройства были протестированы и сертифицированы на соответствие стандарту IP65 в независимой лаборатории и идеально подходят для приложений, требующих частого мытья, например, в пищевой промышленности. Все модели постоянно смазываются пищевой консистентной смазкой премиум-класса h2 и обеспечивают длительный срок службы без обслуживания.

  • Двухходовой редуктор IP-65
  • Трехходовой редуктор IP-65
  • Противовращательный редуктор IP-65 Стандартные двух- и трехходовые редукторы с прямым углом имеют два или три вала, расположенные так, чтобы обеспечить передачу мощности под углом 90 градусов. Прямоугольные приводы идеально подходят для приложений с ограниченным пространством и там, где приводное оборудование должно находиться в непосредственной близости. 9Редукторы 0148 Standard и IP65 с вращением в противоположных направлениях имеют два выходных вала, которые одновременно вращаются в противоположных направлениях, создавая идеальный противовес. Редукторы с противоположным вращением на 90 градусов следует использовать для приложений, требующих дополнительной стабильности в системах механического привода или для компенсации вибраций.

    Как выбрать прямоугольный редуктор с коронной шестерней

    Следование этому процессу поможет вам выбрать подходящий угловой редуктор для вашего применения.

    1. Определите предпочтительное соотношение вход/выход.  Стандартные соотношения: 1:1 и 2:1. Также можно использовать передаточное отношение 1:2, используя вал № 2 в качестве входного вала на агрегатах 2:1.
    2. Укажите, какие валы должны быть входными и выходными.  Этот шаг имеет решающее значение для определения того, что ни один вал не будет вращаться быстрее 2000 об/мин. Если в качестве входного вала выбран вал № 2 в моделях с передаточным числом 2:1, он может вращаться со скоростью не более 1000 об/мин. В моделях с соотношением 1:1 это не имеет значения. Однако выбор в любом случае повлияет на ваше крепление.
    3. Выберите тип диска.  Используйте двухстороннюю или трехстороннюю конфигурацию.
    4. Выберите стиль.  Определите, требуется ли стандартная модель или модель с защитой от проникновения пыли IP65/модель с никелированным покрытием.
    5. Выберите правильный номер модели.  Выберите действительный номер модели; обратите внимание, что узлы с валами 3/8 дюйма имеют лыски, а узлы с валами 1/2, 5/8, 3/4 и 1 дюйм имеют стандартные шпоночные канавки. Также обратите внимание, что модели с 1-дюймовым валом доступны только в трехходовом исполнении.
    6. Убедитесь, что указанный выходной вал имеет крутящий момент, превышающий нагрузку вашего приложения.  Обязательно примените соответствующий коэффициент обслуживания.
    7. Если для вашего применения требуется модификация валов или корпусов, s завершите чертеж и описание применения на заводе.

    90-градусный редуктор Высококачественная конструкция и высокоэффективные характеристики

    Zero-Max имеет более чем 70-летнюю проверенную эффективность конструкции в тысячах применений. Наши редукторы Crown Gear обладают многочисленными функциями и преимуществами, некоторые из которых включают:

    • Подшипники с двойным уплотнением, которые удерживают смазку и не пропускают грязь.
    • Прецизионно закаленные и отшлифованные шарикоподшипники для плавной, бесшумной работы и длительного срока службы.
    • Валы из немагнитной нержавеющей стали, устойчивые к коррозии и требующие минимального обслуживания.
    • Легкий корпус из алюминиевого сплава для максимальной прочности и рассеивания тепла. Никелированный корпус для стандартной коррозионной стойкости в моделях со степенью защиты IP65.
    • Предварительно смазанный и не требующий обслуживания. Стандарт пищевой смазки для моделей со степенью защиты IP65.
    • Несколько стандартных типов и размеров, а также уникальные варианты вала.
    • Обеспечивает несколько монтажных позиций, что упрощает проектирование.

    Коронный редуктор с прямым углом Применение

    Используйте угловые редукторы Zero-Max для любого применения, требующего надежной передачи скорости или мощности, в том числе: Укупорка

  • Объективная машина
  • Складные машины
  • Машины для передачи и передачи
  • Химические смесители
  • Оборудование для передачи электроэнергии
  • и многие другие…

  Contact Zero для вашей короновой передачи 90 градусов сегодня

  .
