Какие мебельные крепежи существуют и область их применения

Современная мебельная фурнитура предлагает большой ассортимент мебельного крепежа, каждый из которых имеет свою область применения в зависимости от вида соединения и используемых материалов. В этой статье мы подробно разберем основные мебельные крепежи, которые применяются для изготовления мебели в профессиональных мастерских и домашними умельцами.

Мебельный шкант

Этот тип крепления в современной мебельной промышленности редко используется как самостоятельный. Его в основном применяют только для придания жесткости совместно с эксцентриковыми стяжками.

Главная его функция в большинстве случаев построения мебели – препятствование смещению панелей относительно друг друга и придание дополнительной жесткости креплению.

Используется обычно совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

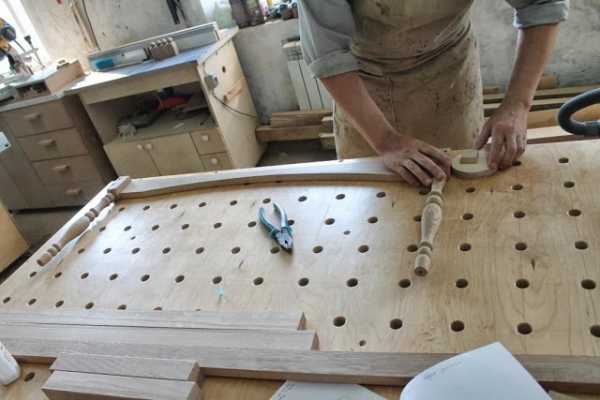

Мастера и столярные мастерские, работающие с деревом, используют мебельный шкант как основной крепежный элемент. В таком случае детали мебели соединяют на шканты, которые приклеивают к деталям с помощью клея ПВА. В таком случае совместно с ПВА использование каких-либо иных стяжек уже не имеет смысла.







Винтовая стяжка

Винтовая стяжка состоит из винта и бочонка. Такой комплект используется для крепления торца одной панели к пласти другой. Например, для крепления полки к боковой панели или спинки кровати к царгам.

Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.

Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.

Для установки этого вида крепежа необходимы навыки. Новички могут столкнуться с такой проблемой, как неточное совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так-то просто.

Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения.

Стяжка коническая

Коническая стяжка часто используется для крепления толстых панелей из ДСП (25 мм, 38 мм) и сборки рамочных фасадов на стяжках.
Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей. В отличии от винта в винтовой стяжке, шток используемый в конической стяжке вкручивается в панель. У самой стяжки – 2 отверстия. Одно – для штока, которое вкручивается в пласт панели. Второе для винта конической стяжки.

Недостатком этого вида крепежа является небольшой ход стягивания. При больших нагрузках со временем могут расшататься отверстия под винт штока. Тогда стяжка просто перестанет работать!

Мебельный уголок

Довольно простой вид крепежа. Прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.


Довольно прочный вид крепления. Из недостатков – он виден и выглядит не эстетично. Но это основной вид крепления во встроенной мебели.

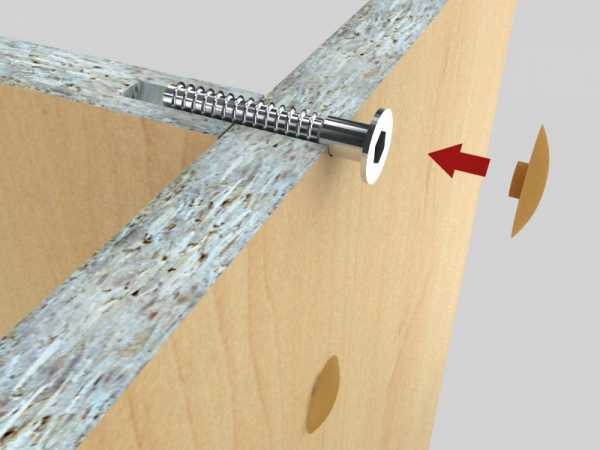

Евровинт

Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.
Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия - в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом. В кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых , мебель собранную на евровинтах, нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

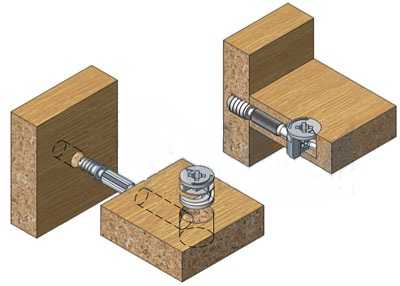

Стяжка эксцентриковая

Один из самых популярных на сегодняшний день видов крепежа. Вся качественная мебель собирается именно на эксцентриковой стяжке (минификс). Принцип действия у нее таков: в пласть детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, в который в свою очередь через торец другой полки вкручивается сам эксцентрик, а затем эксцентрик поворотом затягивает шток в себя.

Эксцентриковая стяжка всегда используется вместе с деревянным шкантом, который был описан ранее. Шкант обеспечивает дополнительную жесткость узла, препятствует смещению закрепленных панелей относительно друг друга.

Мебель, собранную на этой стяжке, можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм. Более распространенным является эксцентрик диаметром 15 мм.

Так как сам эксцентрик виден на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки в случае самопроизвольного поворота эксцентрика.

Чтобы избежать этого некоторые производители фурнитуры предусмотрели зазубрины, направленные в противоположную сторону от его вращения при монтаже, что усиливает сцепление.

Разновидности эксцентриковых стяжек

Как показывает практика, мебель собирается и разбирается с большим трудом, если все крепежи в ней - металлическая стяжки, описанные выше. Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.

Для горизонтальных деталей (полок) удобней использовать эксцентрики, которые позволяют помещать горизонтальные детали в уже собранный мебельный короб. Принцип действия у них такой же  как и у ранее описанной эксцентриковой стяжки. Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток сверху и не надо для этого разбирать пол-шкафа. В некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.

Многократный демонтаж и монтаж мебели на подобный крепеж не приводит к износу соединений.



На мебельном рынке большое разнообразие мебельных крепежей эксцентрикового типа, но принцип действия у всех одинаков. Зная принцип работы одного вида эскцентриковой стяжки можно без труда разобраться в остальных.

www.dd-space.com

Какие мебельные стяжки существуют?

К основным мебельным крепежам, которые выполняют стяжку относятся: эксцентрики, шканты и уголки.

В старые добрые времена плотники изготавливали крепежи для мебели в виде замковых соединений, с использованием таких крепежных деталей, как клинья, шканты и шипы.

Недостатком таких соединений было то, что для придания жесткости конструкции приходилось помимо основных крепежей применять еще и клей.

В настоящее время шкант так же используется для стяжки мебели, но только ни как основной вид соединения, а в совместном использовании с эксцентриковыми стяжками. основной функцией шкантов является фиксация деталей и недопущение их смещения относительно друг друга, то есть шкантовые стяжки придают конструкции жесткость.

Используется еще винтовая стяжка для соединения мебельных деталей. Этот вид соединения состоит из своеобразного винта и "бочонка". Этот тип стяжки в основном используется для крепления торцевой части одной детали к панели другой (например, крепление полок).

К недостатком такого крепления можно отнести то, что верхняя часть винта остается видимой на лицевой стороне мебели. Их , конечно можно закрыть специальными заглушками, но выглядит это не так эстетично, как хотелось бы. Зато сам способ такого соединения очень прочен и долговечен, в этом его несомненный огромный плюс.

Вот, как они выглядят:

винт:

бочонок:

винтовая стяжка деталей мебели:

Еще один способ крепежа мебельных деталей - это , так называемая, коническая стяжка. ЕЕ в основном используют для крепления толстых панелей ДСП. Плюсом этого вида соединения является то, что места крепления на лицевой стороне мебельных панелей не видны, из-за того, что шток, который используется для крепежа вкручивается прямо в панель. А недостатком является то, что такие соединения совсем маленький ход стягивания и со временем конструкция стяжки разрабатывается и расшатывается (расшатываются отверстия под винтом штока) и стяжка распадается, приводя мебель в негодность.

Следующий вид стяжки мебели - мебельный уголок.

Это один из самых простых видов крепежа, который не требует для своей установки дополнительных отверстий в панелях мебели. Бывает в двух вариантах - металлический и пластиковый.

Из плюсов можно отметить то, что это достаточно прочный вид соединения, который легко и быстро монтируется. Кроме того это один из самых дешевых крепежей.

К недостаткам относится не эстетичный вид и заметность, особенно у пластикового варианта мебельного уголка. Мебельный уголок является основным элементом крепежа используемым в стяжке панелей корпусной мебели.

На фото внизу показаны:

металлический мебельный уголок:

пластиковый мебельный уголок:

мебельная стяжка при помощи пластиковых мебельных уголков:

Другой вид мебельной стяжки использует евровинт. Это крепление мебельных деталей чаще всего используется в сборке мебели эконом класса. Евровинт вкручивается в торец полки, в которой заранее делается под него отверстие нужного диаметра.

Недостатком является то, что он точно так же , как и винт в винтовой стяжке, виден на лицевой части скручиваемых панелей. Для евровинтов необходимы заглушки, которые, как известно не добавляют внешнему виду мебели красоты и эстетичности. Евровинт используется так же и для сборки кухонных гарнитуров, так как при плотной установке тумб, столов и шкафов друг к другу не заметны на боковых панелях следы от заглушек евровинтов.

И еще один огромный недостаток таких соединений - это, то, что такую мебель нельзя разбирать и собирать более трех раз, потому что вкручивание евровинта в торец мебельных полок разрушает их структуру.

На фото внизу евровинт и стяжка при помощи евровинта:

Далее идет эксцентриковая стяжка. Это один из самых качественных видов крепежа, который используется при сборке мебели хорошего качества. Эксцентриковая стяжка предусматривает использование деревянных шкантов для дополнительной жесткости. Для эксцентриков, или, как их еще называют минификсов используются заглушки под цвет панелей. Мебель с таким видом стяжки можно собирать и разбирать неограниченное количество раз.

А это разновидности эксцентриковых стяжек:

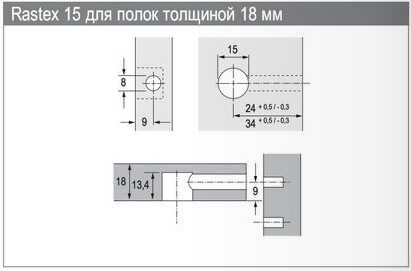

Так выглядит схематичное изображение эксцентриковой стяжки:

Как видите, разновидностей мебельных стяжек не так уж и мало, поэтому при сборке мебели важно точно подобрать наиболее подходящую для качественной сборки.

www.remotvet.ru

Мебельные крепежи: эксцентрики, уголки, шканты.

Поиск по сайту:

Онлайн конструктор для самостоятельного 3d моделирования шкафа!




До создания современных технологий и фурнитуры, мебель изготовлялась  плотниками. В качестве крепежей для соединения панелей между собой использовались замковые соединения, шипы, шканты, клинья, эта же «фурнитура» применялась при строительстве деревянных домов и т.д.

Для жесткости соединений использовали клей, естественно, ни о какой идеальной точности в соединениях не было и речи. Только виртуоз, орудуя такими инструментами, как пила, стамеска, мог более менее точно выдержать размеры.

Сейчас такие соединения деталей специально используются для того, чтобы придать мебели стиль «под старину». В этой статье описаны основные крепежи и фурнитура, которые используются в которые используются в шкафах купе, гардеробных, прихожих, и т.д.

Шкант



Этот тип крепления редко используется как самостоятельный, его применяют только для придания жесткости совместно с эксцентриковыми стяжками.

Главная его функция – препятствование смещению панелей относительно друг к другу и придании дополнительной жесткости креплению. Используется совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

Винтовая стяжка



Винтовая стяжка состоит из винта и бочонка, они используются крепления торца одной панели к пласти другой. Например: крепление полки к боковой панели.

Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.

 Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.

Для установки этого вида крепежа необходимы навыки, новички могут столкнуться с такой проблемой, как совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так просто.

Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения. соединения!

Стяжка коническая



Коническая стяжка часто используется для крепления толстых панелей Дсп (25 мм, 38 мм)

Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей. В отличии от винта в винтовой стяжке, шток используемый в конической стяжке вкручивается в панель. У самой стяжки – 2 отверстия одно – для штока, которое вкручивается в пласт панели, второе для винта конической стяжки.

Недостатком этого вида крепежа является не большой ход стягивания, при больших нагрузках со временем могут расшататься отверстия под винт штока, тогда стяжка просто перестанет работать!

Мебельный уголок



Довольно простой вид крепежа, прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.

Довольно прочный вид крепления и недорогой по цене. Из недостатков – он виден и выглядит не эстетично, особенно из пластика. Но это основной вид крепления во встроенной мебели, так как эксцентрики и евровинты используют только для крепления полок ДСП между собой.

Евровинт



Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.

Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия- в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром с диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована»  шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом,  в кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых , мебель собранная на евровинтах нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Стяжка эксцентриковая







Один из самых популярных на сегодняшний день вид крепежа. Вся качественная мебель собирается именно на эксцентриковой стяжке (минификсы). Принцип действия у нее таков: в пласть детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, в который в свою очередь через торец другой полки вкручивается в сам эксцентрик, затем эксцентрик поворотом затягивает шток в себя.

Эксцентриковая стяжка всегда используется вместе со деревянным шкантом, который был описан ранее. Шкант обеспечивает дополнительную жесткость узла, препятствует смещению закрепленных панелей относительно друг другу.

Мебель собранную на этой стяжке можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм.



Так как сам эксцентрик виден  на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки, в случае самопроизвольного поворота эксцентрика.



Что бы избежать этого, некоторые производители фурнитуры предусмотрели зазубрины направленные в противоположную сторону от его вращения при монтаже, что усиливает сцепление.

Разновидности эксцентриковых стяжек



Как показывает практика, мебель собирается и разбирается с большим трудом, если все крепежи в ней - металлическая стяжка описанная выше. Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.



Для горизонтальных деталей (полок) удобней использовать «пластиковые» эксцентрики. Принцип действия у них такой же , как и у металлической эксцентриковой стяжки. Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток  сверху и не надо для этого разбирать пол-шкафа.  В некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.



Здесь, сам металлический эксцентрик находится в корпусе, чаще всего в пластиковый. Многократный демонтаж и монтаж мебели не приводит к износу соединений.

На мебельном рынке большое разнообразие мебельных крепежей, но принцип действия у всех одинаков. Зная принцип работы одного вида эскцентриковой стяжки, можно без труда разобраться в остальных.
