Конденсаторные двигатели – Однофазные конденсаторные электродвигатели. Смотреть что такое «Конденсаторный асинхронный двигатель» в других словарях

Содержание

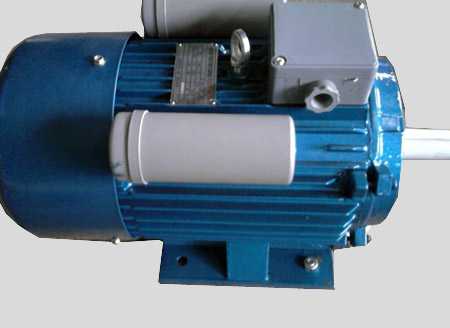

Конденсаторный двигатель

Конденсаторный двигатель или конденсаторный асинхронный электродвигатель — двухфазный асинхронный электродвигатель одна фаза которого постоянно подключена к сети переменного тока через конденсатор.

В ГОСТ 27471-87 [1] дано следующее определение:
Конденсаторный двигатель — двигатель с расщепленной фазой, у которого в цепь вспомогательной обмотки постоянно включен конденсатор.

Конденсаторный двигатель, хотя и питается от однофазной сети, по существу является двухфазным.

Ёмкостной сдвиг фаз с рабочим конденсатором

Ёмкостной сдвиг фаз с пусковым и рабочим конденсатором

Конструктивно конденсаторный асинхронный двигатель представляет из себя двухфазный двигатель. На статоре располагают две обмотки фаз, оси которых смещены относительно друг друга на 90 электрических градусов. Обе обмотки занимают равное число пазов. Питание электродвигателя осуществляется от однофазной сети переменного тока, при этом одна обмотка подключается непосредственно к сети, а другая через конденсатор. Таким образом, в отличии от однофазного двигателя, который после пуска работает с пульсирующим магнитным потоком, конденсаторный электродвигатель работает с вращающимся магнитным потоком.

Емкость рабочего конденсатора, требуемая для получения кругового вращающегося поля, определяется по формуле [2]

,

  • где Сраб – емкость рабочего конденсатора, Ф,
  • IA — ток обмотки A, А,
  • IB — ток обмотки B, А,
  • — угол фазового сдвига между током IA и напряжением питания U при круговом вращающемся поле, градусов,
  • U — напряжение питания сети, В,
  • f — частота сети, Гц,
  • k — коэффициент, определяемый отношением эффективных чисел витков в обмотках фаз статора B и A.

,

  • где – число последовательно соединенных витков в обмотки фазы А и B статора,
  • kобА и kобВ — обмоточный коэффициент обмоток фаз статора А и B

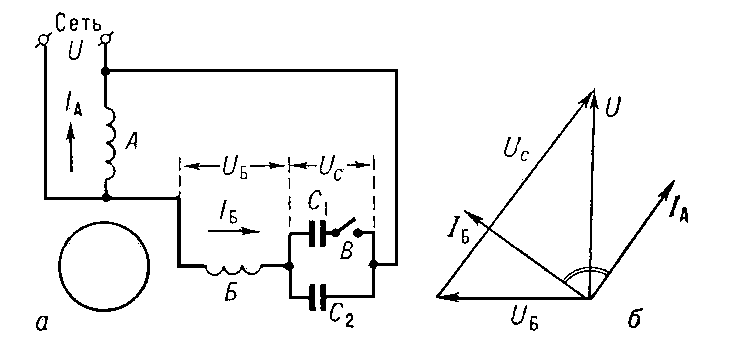

Для повышения пускового момента параллельно рабочему конденсатору Ср включают пусковой конденсатор Cп. Для создания пускового момента, равного номинальному, требуется пусковой конденсатор Cп в 2 — 2,5 раза больше рабочего Cр.


engineering-solutions.ru

50.Конденсаторные асинхронные двигатели.

Конденсаторным называют асинхронный электродвигатель, который питается от однофазной сети, имеет на статоре 2 обмотки: первая питается от сети непосредственно, а вторая — последовательно с электроконденсатором, чтобы создавать вращающееся магнитное поле. Конденсаторы образуют сдвиг по фазе токов обмоток, оси у которых повернуты в пространстве.

Максимальная величина вращающегося момента достигается при сдвиге фаз токов на 90°, причем именно в тот момент, когда их амплитуды подбираются так, чтобы вращающееся поле было круговым. Во время пуска конденсаторных асинхронных двигателей оба конденсатора подключены, но сразу же после разгона один из них обязательно отключают. Это объясняется тем, что для номинальной частоты вращения необходима значительно меньшая емкость, нежели при самом пуске. Конденсаторный асинхронный электродвигатель по своим пусковым и рабочим параметрам очень похож на трехфазный асинхронный двигатель. Его используют в электроприводах небольшой мощности; если необходима мощность свыше 1 кВт, такой электродвигатель использовать нецелесообразно, ввиду высокой стоимости и размеров конденсаторов.

Асинхронный электродвигатель, питаемый от однофазной сети и имеющий на статоре две обмотки, одна из которых включается в сеть непосредственно, а другая — последовательно с электрическим конденсатором для образования вращающегося магнитного поля. Конденсаторы создают сдвиг фаз между токами обмоток, оси которых сдвинуты в пространстве. Наибольший вращающий момент развивается, когда сдвиг фаз токов составляет 90°, а их амплитуды подобраны так, что вращающееся поле становится круговым. При пуске К. а. д. оба конденсатора включены, а после его разгона один из конденсаторов отключают; это обусловлено тем, что при номинальной частоте вращения требуется значительно меньшая емкость, чем при пуске. К. а. д.

по пусковым и рабочим характеристикам близок к трёхфазному асинхронному двигателю.

Применяется в электроприводах малой мощности; при мощностях свыше 1 квт используется редко вследствие значительной стоимости и размеров конденсаторов.

Трёхфазный асинхронный электродвигатель, включаемый через конденсатор в однофазную сеть.

Рабочая ёмкость конденсатора для 3-фазного двигателя определяется по формуле Ср = 2800 1/U мкф, если обмотки соединены по схеме «звезда», или Ср = 48001/U (мкф), если обмотки соединены по схеме «треугольник». Ёмкость пускового конденсатора Сп=(2,5 — 3)Ср. Рабочее напряжение конденсаторов должно быть в 1,5 раза выше напряжения сети; конденсаторы устанавливаются обязательно бумажные.

51. Асинхронные исполнительные двигатели

Эти двигатели используются в устройствах автоматики, служат для преобразования подводимого к ним электрического сигнала в механическое перемещение вала. Исполнительные двигатели являются управляемыми двигателями. При заданном моменте нагрузки скорость двигателя должна строго соответствовать подводимому напряжению и меняться при изменении его величины и фазы. В качестве исполнительных двигателей применяются, главным образом, двухфазные асинхронные двигатели с короткозамкнутым ротором (рис. 2.19а).

Рис. 2.19. Принципиальная схема асинхронного исполнительного двигателя (а)

и векторные диаграммы его напряжений при амплитудном (б) и фазовом (в) методах управления.

 Одна из обмоток статора B, называемая обмоткой возбуждения, подключается к сети переменного тока с постоянным действующим значением напряжения . Ко второй обмотке статора У, называемой обмоткой управления, подключается напряжение управления , от управляющего устройства УУ.

Различают три основных способа изменения напряжения на обмотке управления: амплитудное, фазовое и амплитудно-фазовое.

При амплитудном управлении изменяется лишь величина амплитуды напряжения управления или пропорциональное ей действующее значение этого напряжения (рис.2.19б). Величина напряжения управления может быть оценена коэффициентом сигнала .

Векторы напряжений управления и возбуждения при всех значениях коэффициента образуют угол .Фазовое управление характерно тем, что напряжение управления остается неизменным по величине, а регулирование скорости достигается изменением угла сдвига фаз между векторами управления и возбуждения (рис. 2.19в). В качестве коэффициента сигнала при фазовом управлении принимается величина, равная синусу угла сдвига фаз между векторами напряжений управления и возбуждения , т. е. .

При амплитудно-фазовом управлении изменяется как амплитуда напряжения управления, так и угол сдвига фаз между напряжениями и , подаваемыми на обмотки статора. Этот способ осуществляется практически путем включения в цепь обмотки возбуждения конденсатора, поэтому схема амплитудно-фазового управления часто называется конденсаторной.

При всех методах управления скорость асинхронного двигателя изменяется за счет создания несимметричного эллиптического магнитного поля.

studfiles.net

Конденсатор для электродвигателя — какой выбрать? Обзор лучших пусковых конденсаторов смотрите здесь!

Хорошо, если можно подключить двигатель к необходимому типу напряжения. А, если такой возможности нет? Это становится головной болью, поскольку не все знают, как использовать трехфазную версию двигателя на основе однофазных сетей. Такая проблема появляется в различных случаях, может быть, необходимо использовать двигатель для наждачного или сверлильного станка — помогут конденсаторы. Но они бывают множества видов, и не каждый сможет в них разобраться.

Чтобы вы получили представление об их функциональности далее разберемся, как выбрать конденсатор для электродвигателя. В первую очередь рекомендуем определиться с правильной емкостью этого вспомогательного устройства, и способами ее точного расчета.

Краткое содержимое статьи:

А, что такое конденсатор?

Его устройство отличается простотой и надежностью — внутри две параллельные пластины в пространстве между ними установлен диэлектрик необходимый для защиты от поляризации в виде заряда, создающегося проводниками. Но различные виды конденсаторов для электродвигателей отличаются поэтому легко ошибиться в момент приобретения.

Рассмотрим их по отдельности:

Полярные версии не подходят для подключения на основе переменного напряжения, поскольку увеличивается опасность исчезновения диэлектрика, что неминуемо приведет к перегреву и возникновению аварийной ситуации — возгоранию либо появлению короткого замыкания.

Версии неполярного типа отличаются качественным взаимодействием с любым напряжением, что обусловлено универсальным вариантом обкладки — она успешно сочетается с повышенной мощностью тока и различными видами диэлектриков.

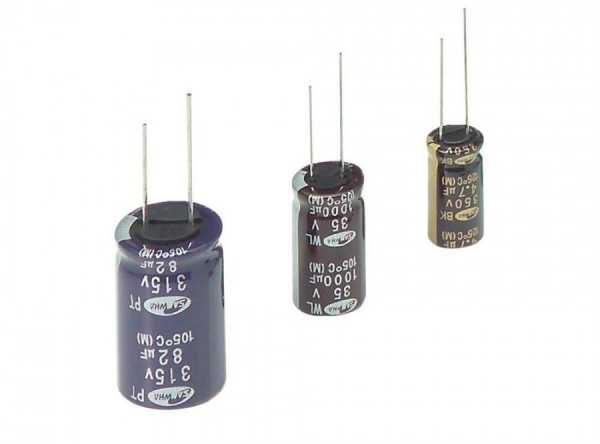

Электролитические часто называются оксидными считаются лучшими для работы с электродвигателями на основе низкой частоты, поскольку их максимальная емкость, может, достигать 100000 МКФ. Это возможно за счет тонкого вида оксидной пленки, входящей в конструкцию в качестве электрода.

Теперь ознакомьтесь с фото конденсаторов для электродвигателя — это поможет отличить их по внешнему виду. Такая информация пригодится во время покупки, и поможет приобрести необходимое устройство, поскольку все они похожи. Но помощь продавца тоже, может, оказаться полезной — стоит воспользоваться его знаниями, если не хватает своих.

Если необходим конденсатор для работы с трехфазным электродвигателем

Необходимо правильно рассчитать емкость конденсатора электродвигателя, что можно сделать по сложной формуле или с помощью упрощенного способа. Для этого уточняется мощность электродвигателя на каждые 100 Ватт потребуется около 7-8 мкФ от емкости конденсатора.

Но во время расчетов необходимо учитывать уровень воздействия напряжения на обмоточную часть статора. Нельзя чтобы он превысил номинальный уровень.

Если запуск двигателя, может, происходить лишь на основе максимальной нагрузки придется добавить пусковой конденсатор. Он отличается кратковременностью работы, поскольку используется примерно 3 секунды до момента выхода на пик оборотов ротора.

Необходимо учитывать, что для него потребуется мощность увеличенная в 1,5, а емкость примерно в 2,5 — 3 раза, чем у сетевой версии конденсатора.


Если необходим конденсатор для работы с однофазным электродвигателем

Обычно различные конденсаторы для асинхронных электродвигателей используются для работы с напряжением в 220 В с учетом установки в однофазную сеть.

Но процесс их использования немного сложнее, поскольку трехфазные электродвигатели работают с помощью конструктивного подключения, а для однофазных версий потребуется обеспечить смещенный вращательный момент у ротора. Это обеспечивается с помощью увеличенного количества обмотки для запуска, а фаза смещается усилиями конденсатора.

В чем сложность выбора такого конденсатора?

В принципе большего отличия нет, но различные конденсаторы для асинхронных электродвигателей потребует другого расчета допустимого напряжения. Потребуется около 100 ватт для каждого мкФ емкости устройства. И они отличаются доступными режимами работы электродвигателей:

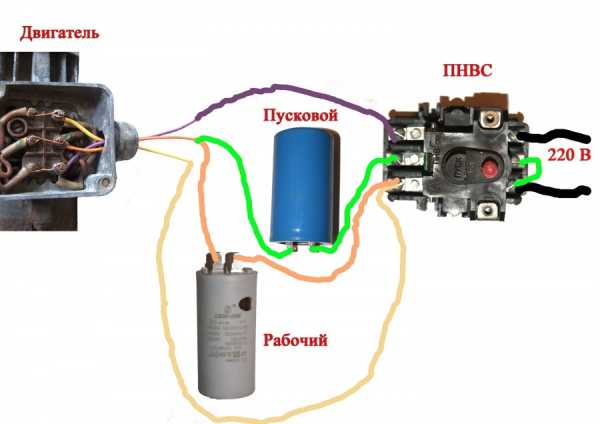

  • Используется пусковой конденсатор и слой дополнительной обмотки (только для процесса пуска) тогда расчет емкости конденсатора — 70 мкФ для 1 кВт от мощности электродвигателя;
  • Используется рабочий вариант конденсатора с емкостью в 25 — 35 мкФ на основе дополнительной обмотки с постоянным подключением в процессе всей длительности работы устройства;
  • Применяется рабочий вариант конденсатора на основе параллельного подключения пусковой версии.

Но в любом случае необходимо отслеживать уровень разогревания элементов двигателя в процессе его эксплуатации. Если замечено перегревание тогда необходимо принять меры.

В случае с рабочим вариантом конденсатора рекомендуем уменьшить его емкость. Рекомендуем использовать конденсаторы, работающие на основе мощности в 450 или больше В, поскольку они считаются оптимальным вариантом.

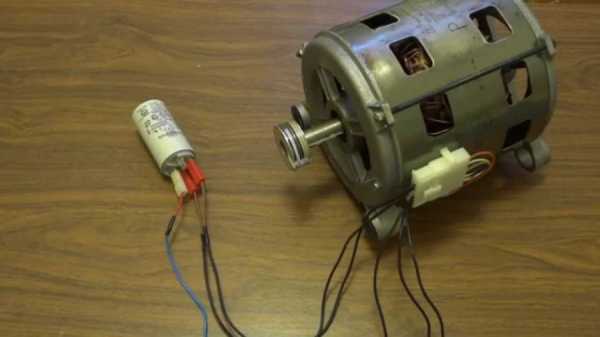

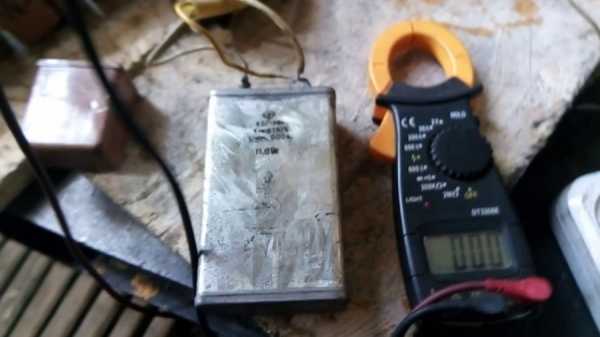

Чтобы избежать неприятных моментов до подключения к электродвигателю рекомендуем убедится в работоспособности конденсатора с помощью мультиметра. В процессе создания необходимой связки с электродвигателем пользователь, может, создать полностью работоспособную схему.

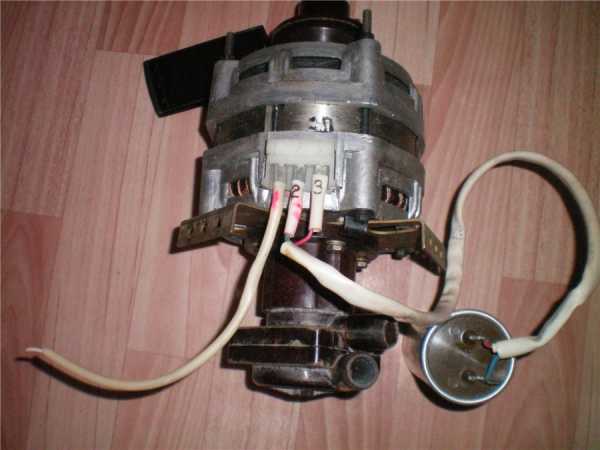

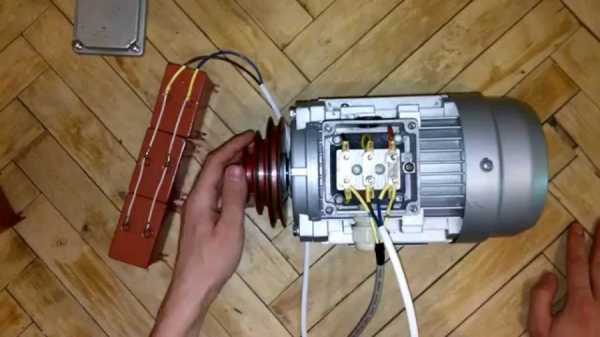

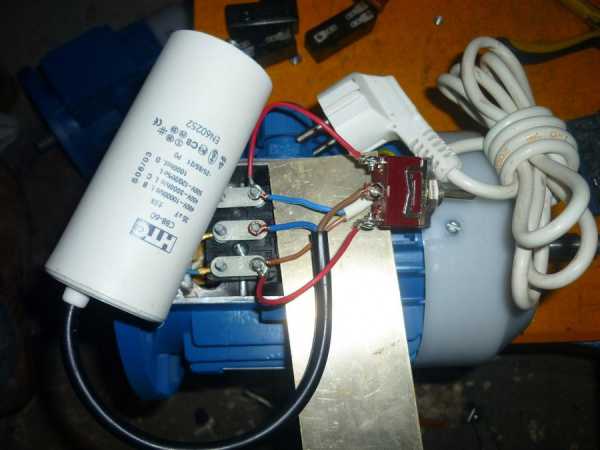

Почти всегда выводы обмоток и конденсаторов находятся в клеммной части корпуса электродвигателя. За счет этого можно создать фактически любую модернизацию.

Важно: Пусковая версия конденсатора должна обладать рабочим напряжением не менее 400 В, что связано с появлением всплеска увеличенной мощности до 300 — 600 В, происходящего в процессе пуска либо завершения работы двигателя.

Так, чем отличается однофазный асинхронный вариант электродвигателя? Разберемся в этом подробно:

  • Его часто применяют для бытовых приборов;
  • Для его запуска используется дополнительная обмотка и потребуется элемент для сдвигания фазы — конденсатор;
  • Подключается на основе множества схем с помощью конденсатора;
  • Для улучшения пускового момента применяется пусковая версия конденсатора, а рабочие характеристики увеличиваются с помощью рабочего варианта конденсатора.

Теперь вы получили необходимую информацию и знаете, как подключить конденсатор к асинхронному двигателю чтобы обеспечить максимальную эффективность. А также у вас появились знания о конденсаторах и способах их применения.

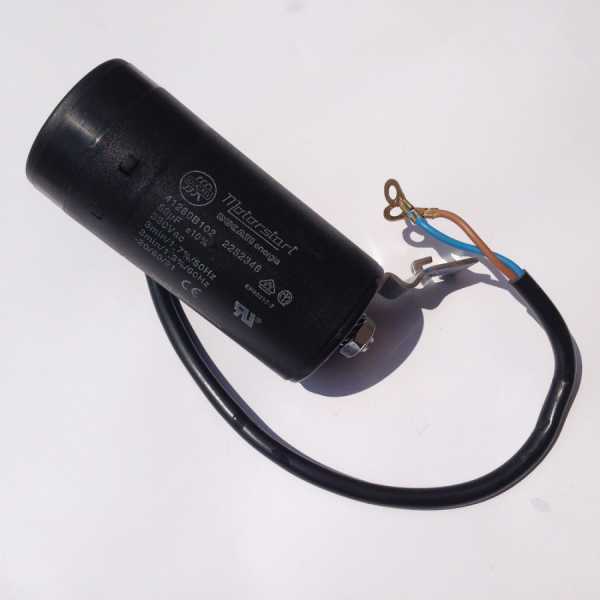

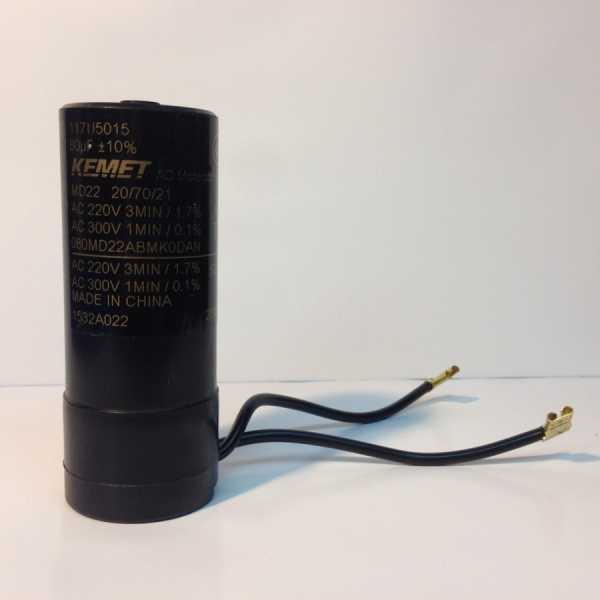

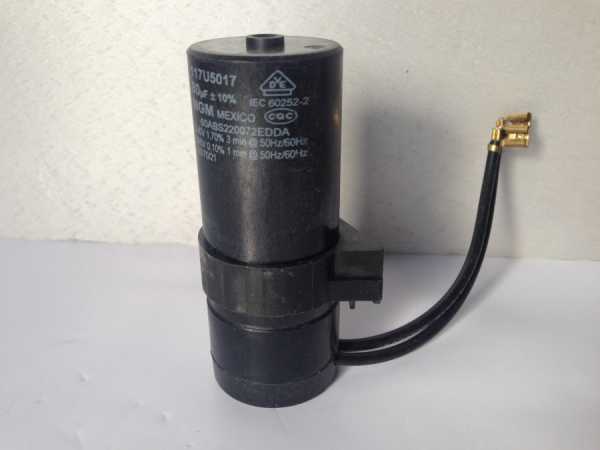

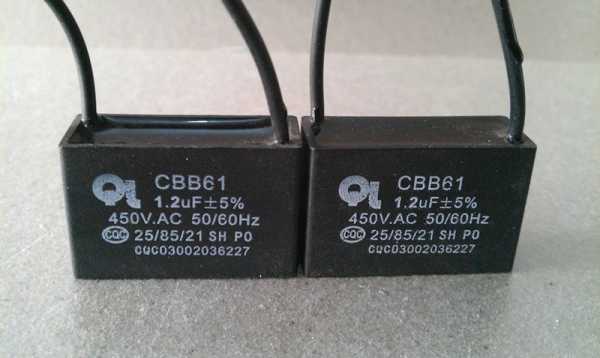

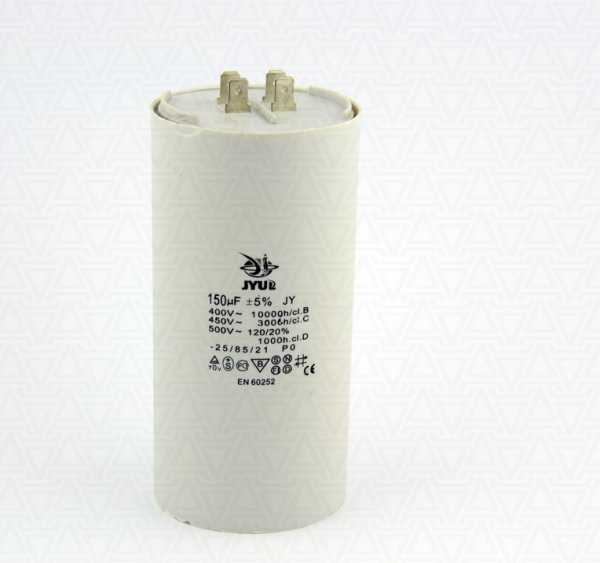

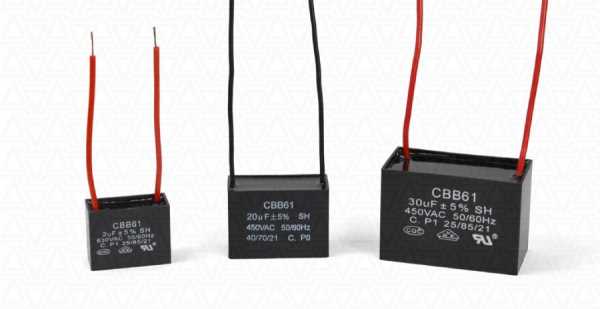

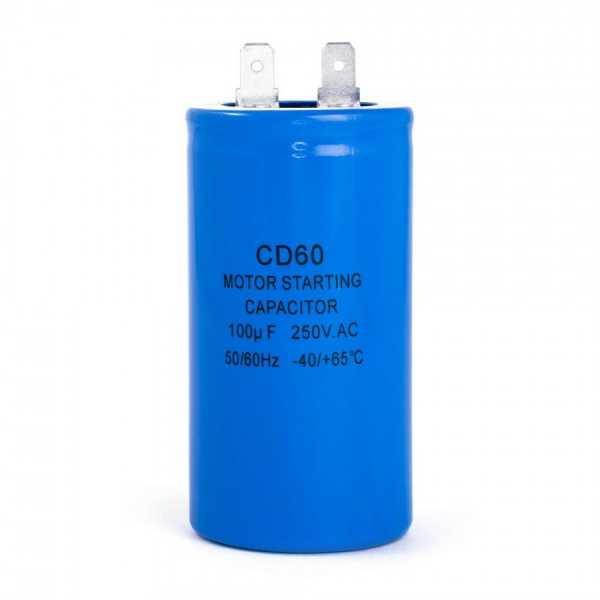

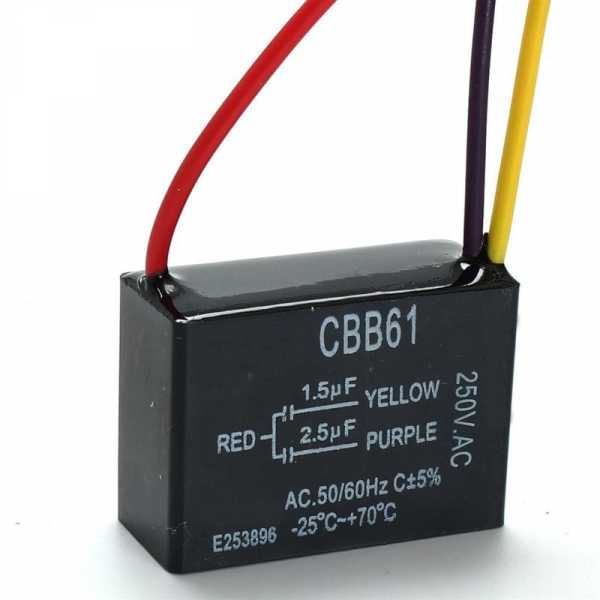

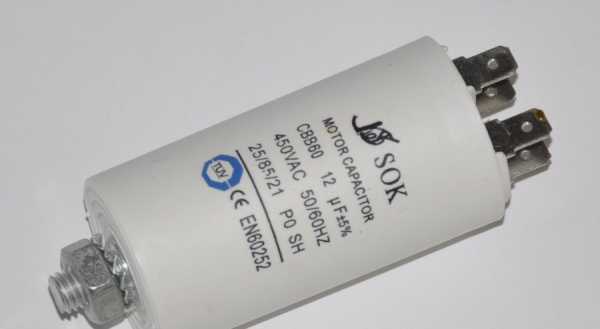

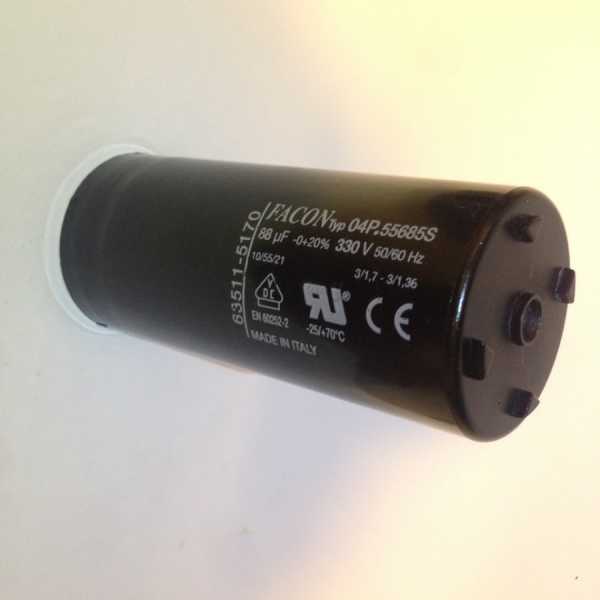

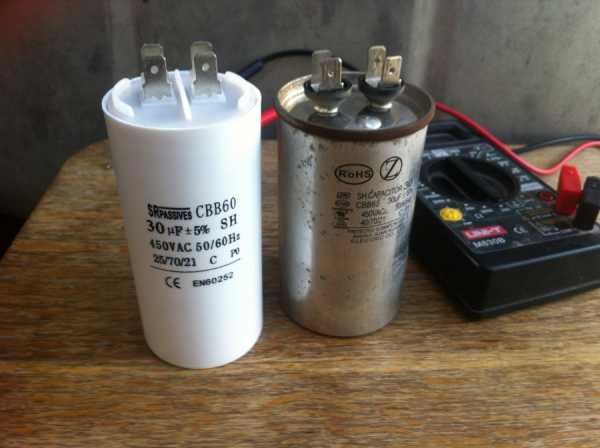

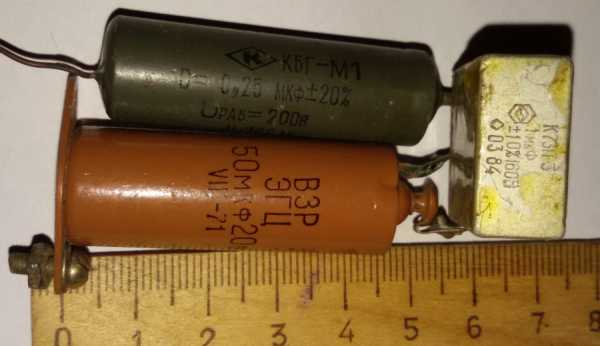

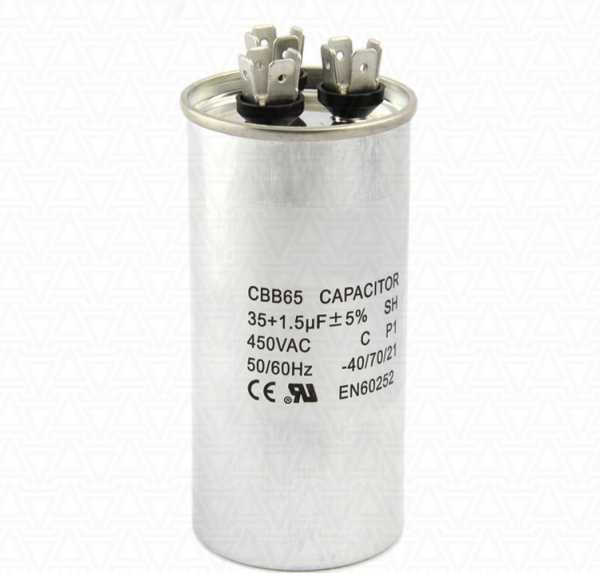

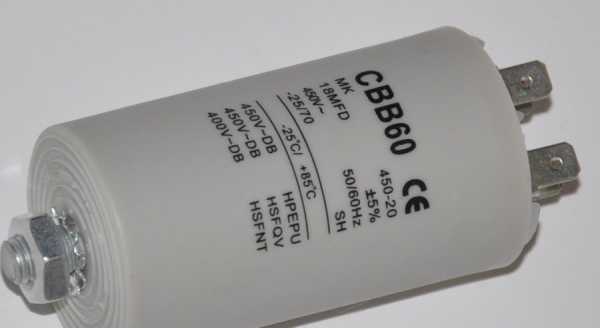

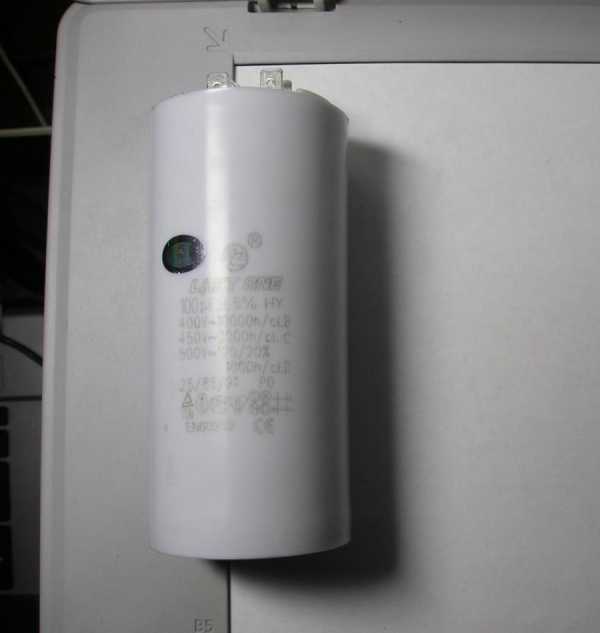

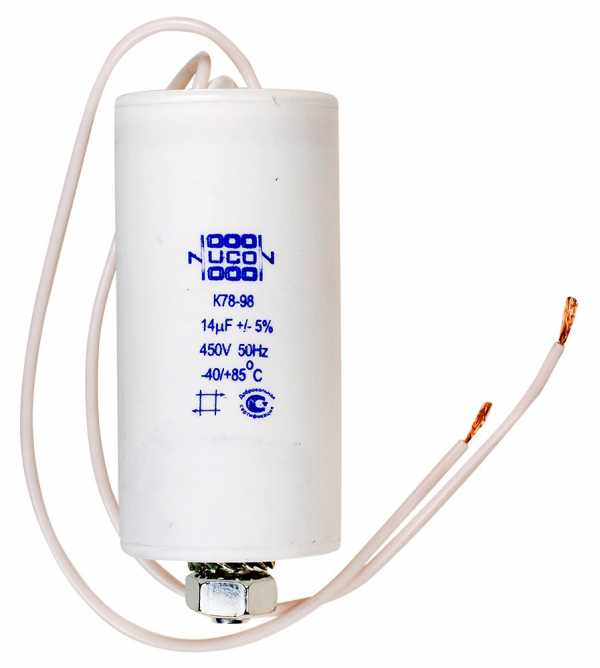

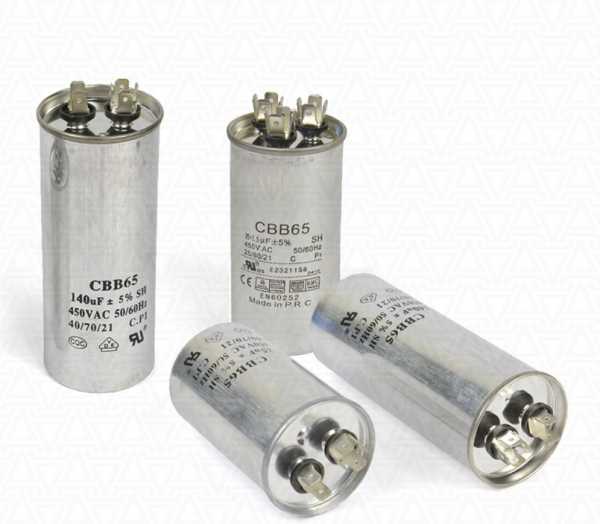

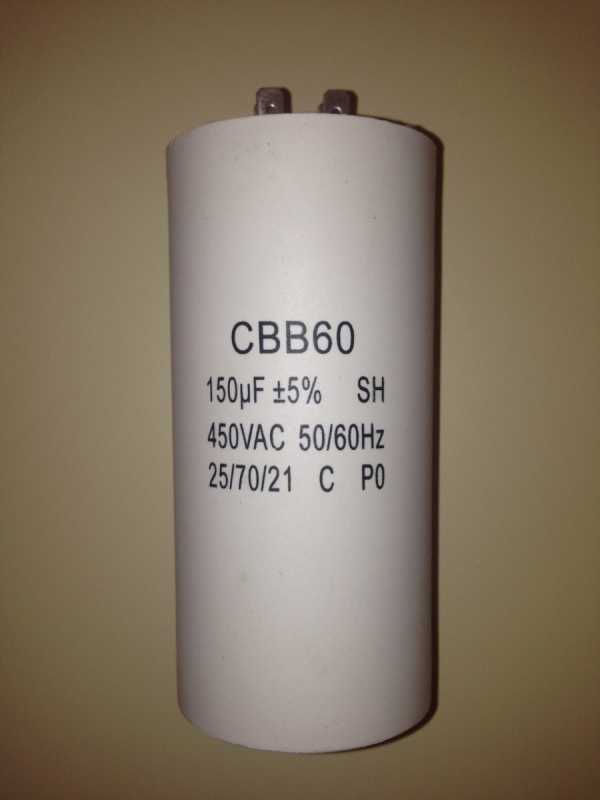

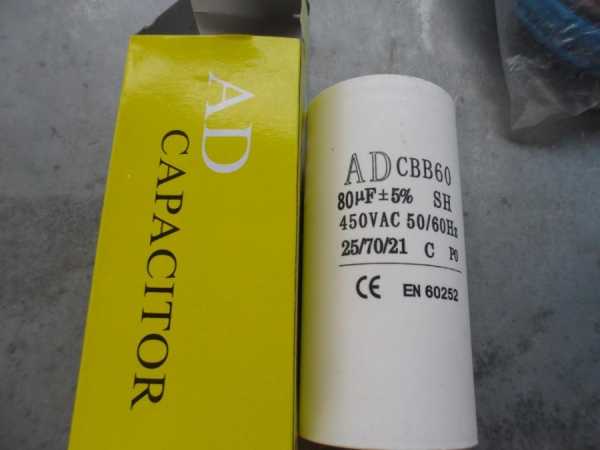

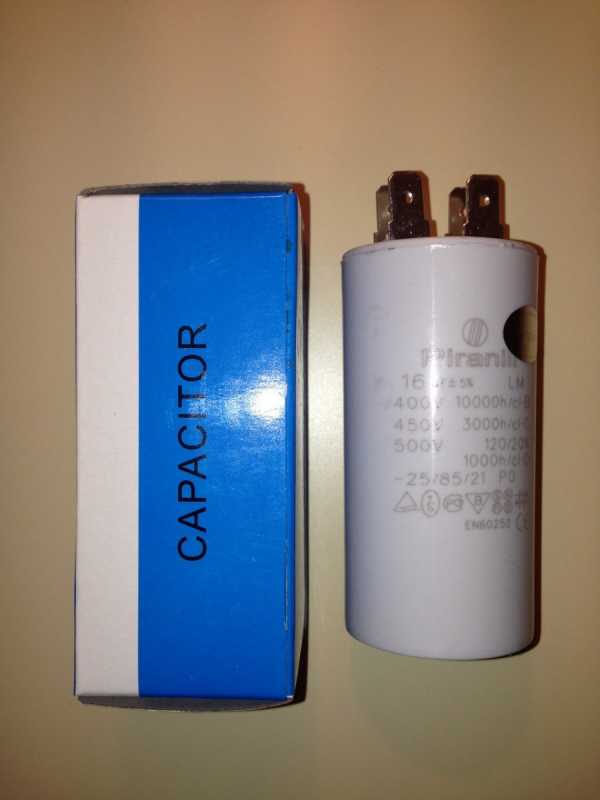

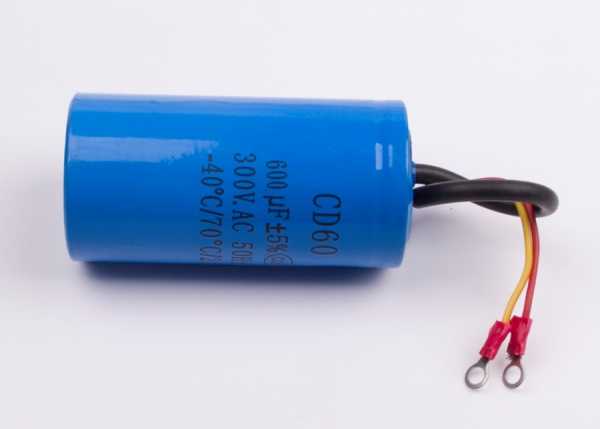

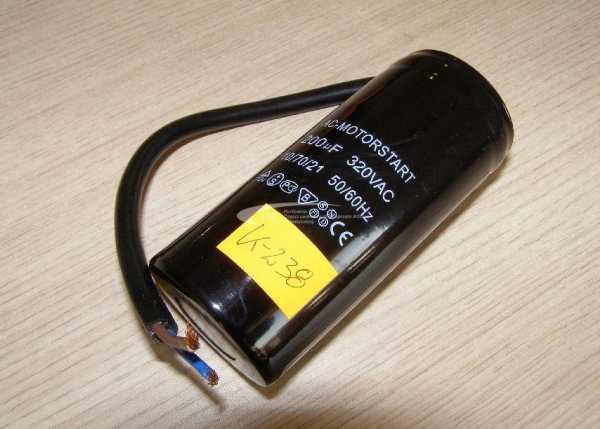

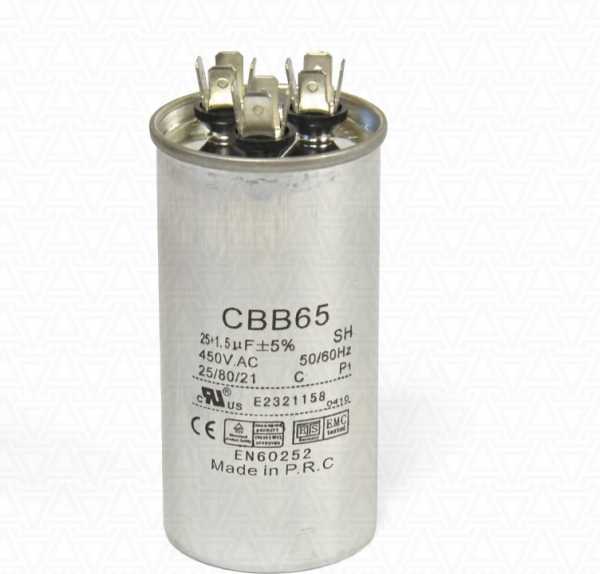

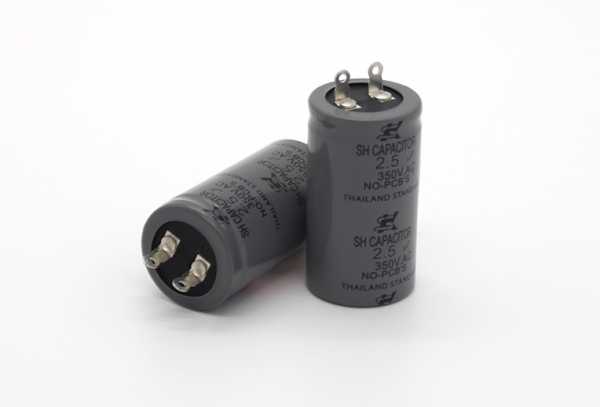

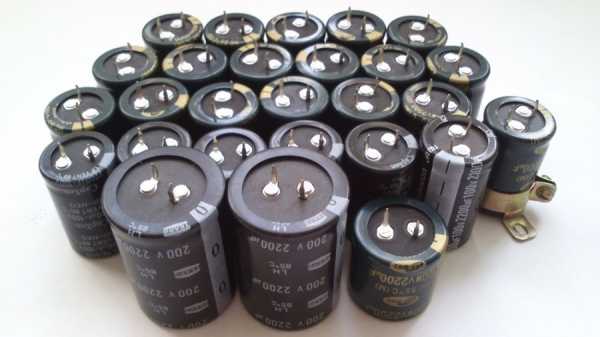

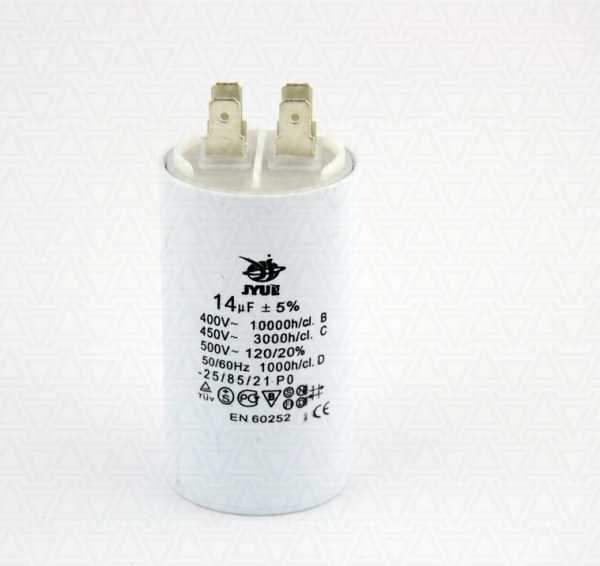

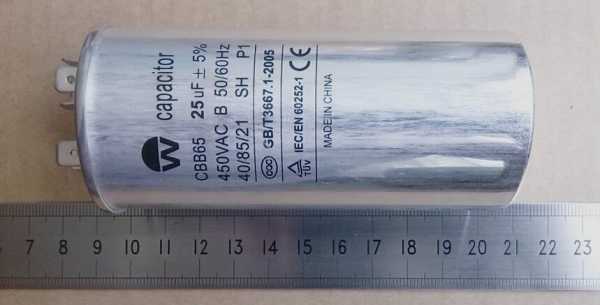

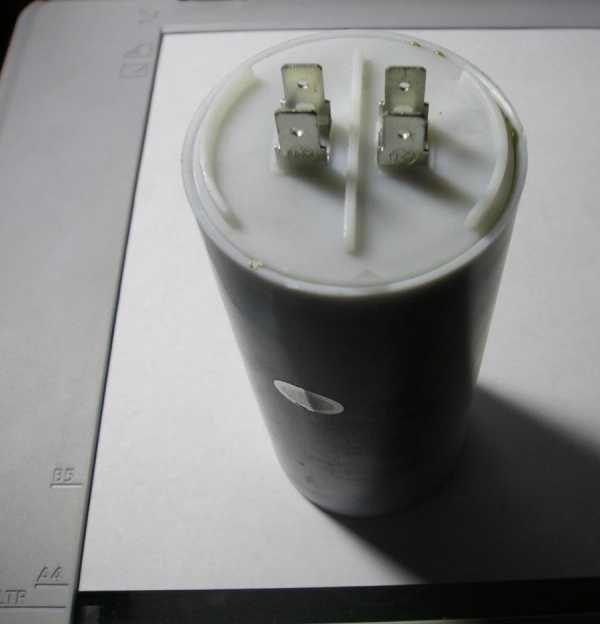

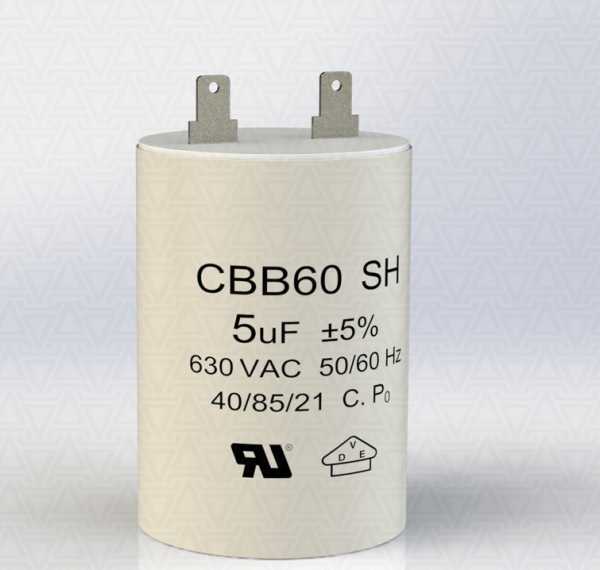

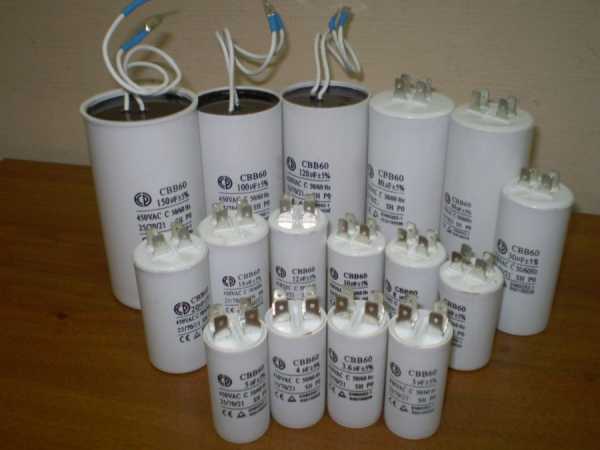

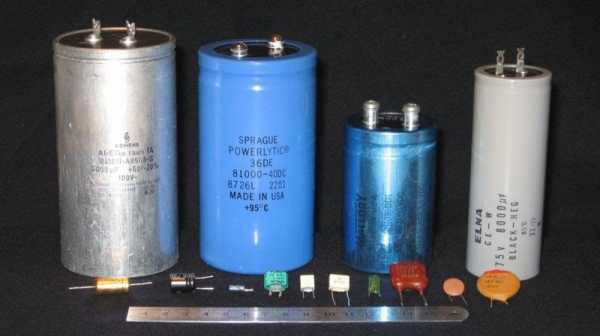

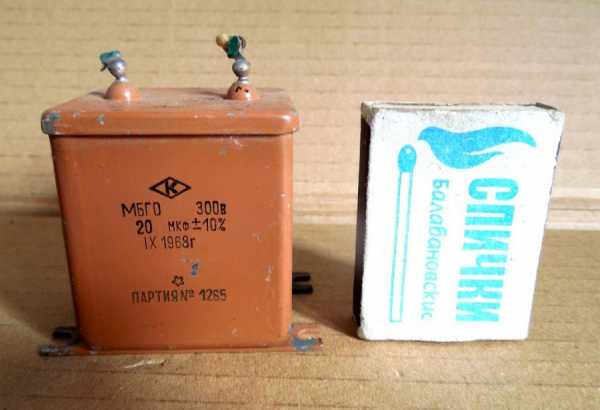

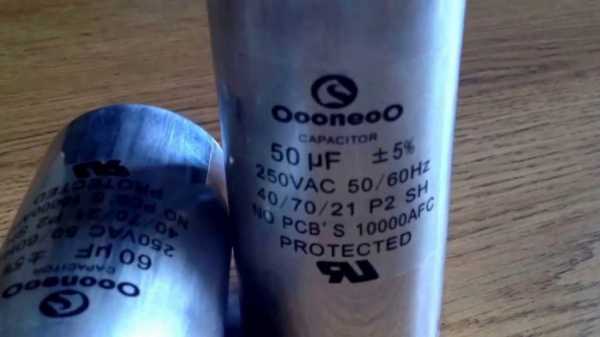

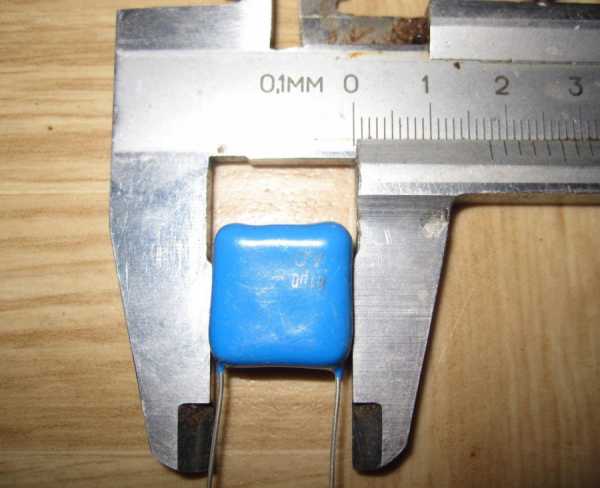

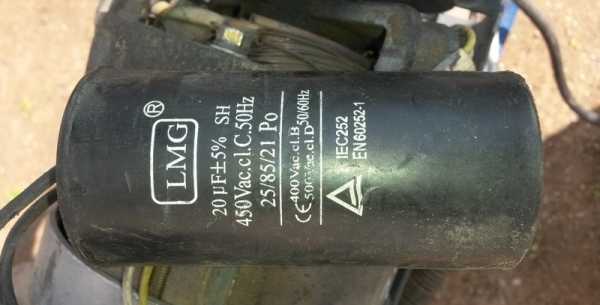

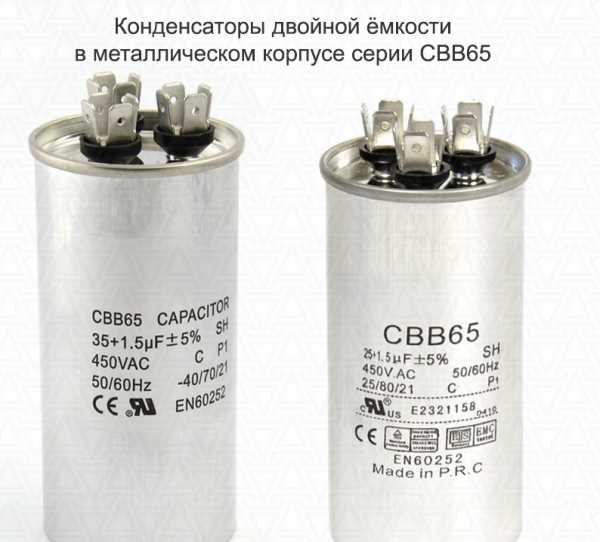

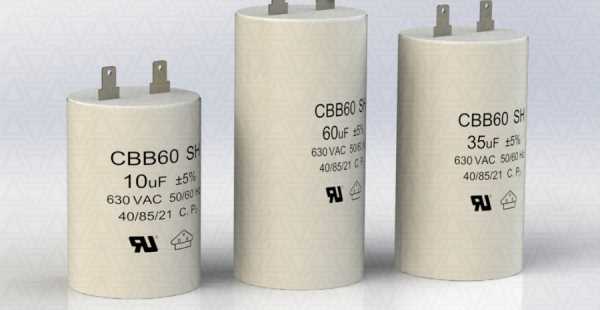

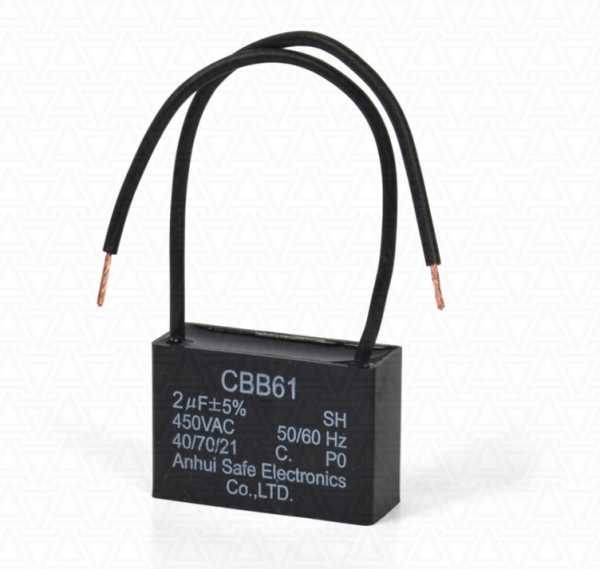

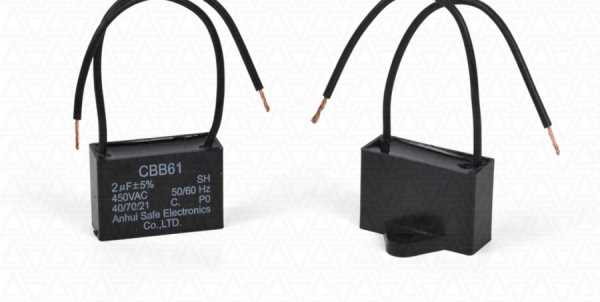

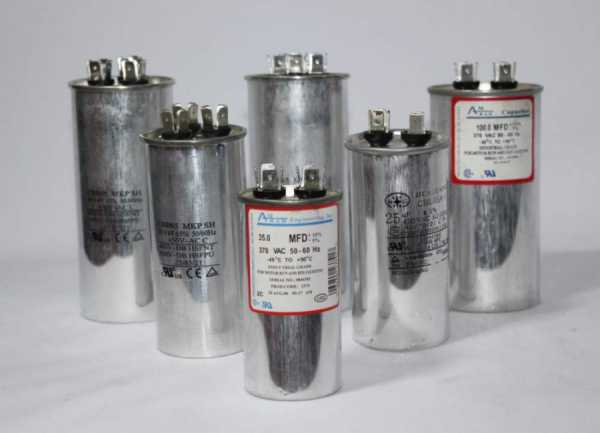

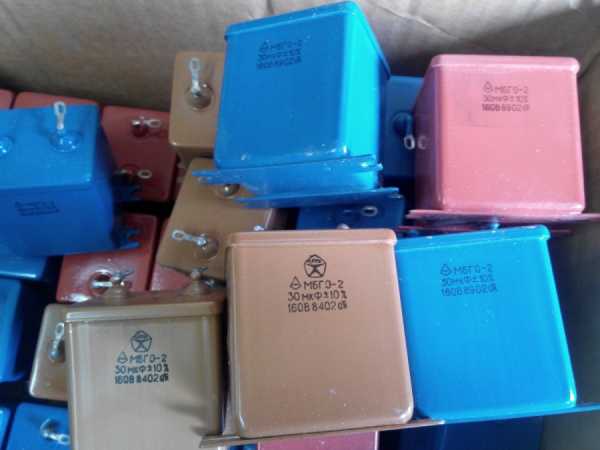

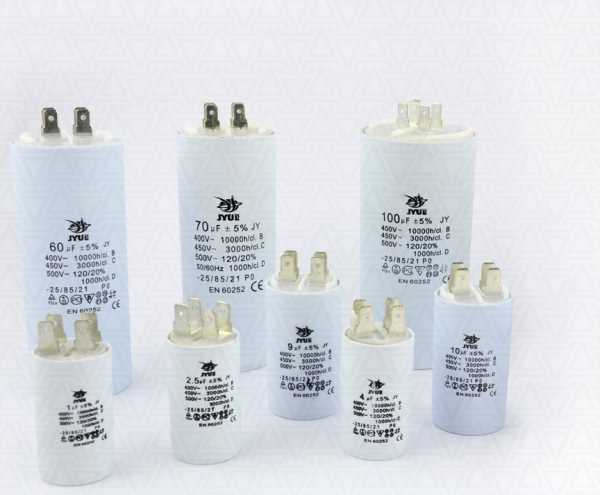

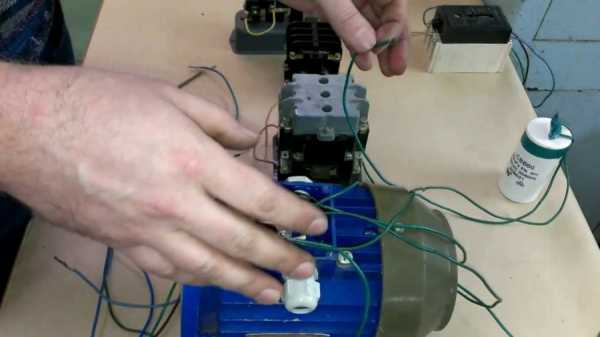

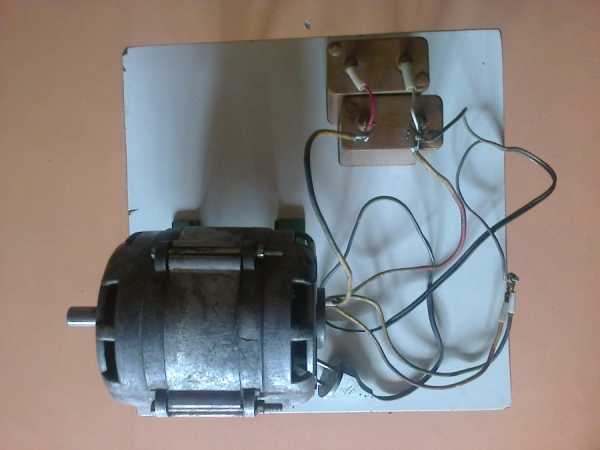

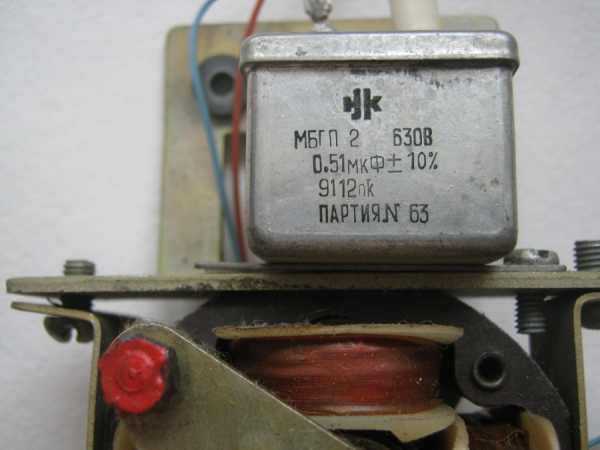

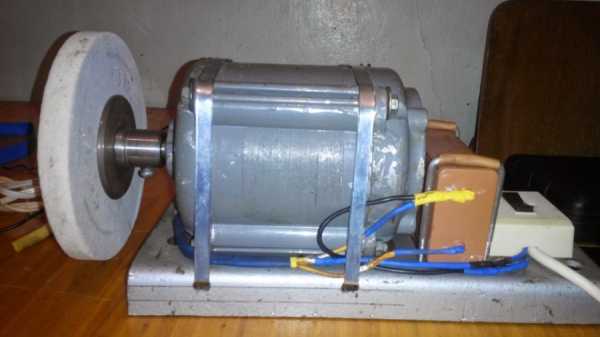

Фото конденсаторов для электродвигателя

electrikmaster.ru

Конденсаторный электродвигатель — устройство и принцип работы

Конденсаторный двигатель представляет собой одну из разновидностей двигателей асинхронного типа. В обмотках такого типа имеются присоединенные конденсаторы, которые выполняют такие функции, как создание сдвигов фазы проводящего тока.


Имеется возможность подключения конденсаторного электродвигателя к однофазной сети, делается это посредством использования специальных схем. Чаще встречаются двухфазные и трехфазные асинхронные конденсаторные электродвигатели.


Конструкция и устройство конденсаторного электродвигателя


По конструктивному оформлению и по таким параметрам, как мощность электродвигателя и его габариты они могут быть разными. Это непосредственно зависит от назначения и использования электродвигателя конденсаторного типа.





Вообще, чаще конденсаторные двигателей используются в бытовой технике небольших мощностей, такой стиральные машины старого образца, электромагнитофонах, и другой технике, не обладающей большими мощностями. Как правило, такие разновидности электродвигателей не используются при мощности, которая превышает 1кВт, поскольку сам по себе конденсатор имеет достаточно высокую стоимость.


Работа конденсаторного электродвигателя происходит посредством того, что в конструкции он имеет две обмотки, одна из которых непосредственно подключается к электрической сети, вторая же соединяется с самим конденсатором для создания магнитного поля вращающегося действия. Конденсаторы выполняют так называемое сдвижение фазы тока практически на девяносто градусов.







Во время запуска асинхронного электрического двигателя конденсаторного типа действия оба непосредственных рабочих элемента (конденсаторы) включены, однако после того, как произойдет необходимый для стабильной работы двигателя разгон, один из работающих конденсаторов отключают. Делается это в целях экономии рабочего ресурса электродвигателя, к тому же нет смысла «гонять» оба конденсатора, ведь такая необходимость присутствует лишь при начальной стадии набора оборотов, потом, когда скорость работы двигателя достигает номинального уровня, с последующими задачами вполне под силу справится одному работающему конденсатору.


Наиболее близок по пусковому устройству, а так же  по характеристикам работы и такой тип конденсаторного электрического двигателя к асинхронному электрическому двигателю трехфазного типа.


Основные характеристики конденсаторного электродвигателя


Как правило, во избежание получения эллиптического вращающегося магнитного поля, в одно и то же время с емкостью подключается переменное сопротивление проволочного типа, таким образом, данное подключение позволяет получить магнитное поле не эллипсовидной формы, а поле кругового типа.



На сегодняшний день, в промышленности для использования в электрических двигателях конденсаторного типа на промышленном оборудовании применяются электродвигатели двухфазного типа. Их схема подключения является наиболее распространенной и проверенной, к тому же такой тип не имеет высокой стоимости и является наиболее удобным.


В сравнении с простой однофазной схемой подключения схема работы электрических конденсаторных двигателей имеет более высокий коэффициент полезного действия. Разница эта может достигать порядка шестидесяти процентов.


В зависимости от использования конденсаторного электрического двигателя и от его габаритов и рабочих характеристик, номинальная мощность достигает, как правило, полтора кВт. При такой мощности может быть различной и синхронная частота вращения за одну минуту времени, так в зависимости опять же от модели двигателя конденсаторного типа этот параметр может варьироваться в диапазоне от 750 до 3000 оборотов.

promplace.ru

Однофазные конденсаторные электродвигатели. Смотреть что такое «Конденсаторный асинхронный двигатель» в других словарях

Существует разные схемы подключения, больше вариантов для трёхфазных двигателей, различающиеся способом соединения обмоток двигателя и составом дополнительных элементов, но минимальная работоспособная схема содержит один конденсатор, от чего и происходит название.

Как правило, одна из обмоток («фаза двигателя») запитывается напрямую от однофазной сети, а другие обмотки запитывается через электрический конденсатор , который сдвигает фазу подводимого тока почти на +90°, или через катушку индуктивности , которая сдвигает фазу почти на −90°. Чтобы результирующее вращающееся магнитное поле не было эллиптическим, последовательно с конденсатором включается переменный проволочный резистор , с помощью которого добиваются кругового вращающегося магнитного поля.

Применение

Промышленные конденсаторные двигатели имеют в основе, как правило, двухфазный двигатель (проще производство и схема подключения). Трёхфазные двигатели переделываются под однофазную сеть обычно в частном порядке или мелкосерийном производстве в силу массовости таких типов двигателей и сетей, выбирая при этом между сложностью схемы и недоиспользованием мощности двигателя.

Такие двигатели используются в основном в бытовой технике малой мощности: активаторных стиральных машинах, механизмах катушечных и стационарных кассетных магнитофонов, недорогих проигрывателях виниловых дисков, вентиляторах и другой подобной технике.

Также такие двигатели применяются в циркуляционных насосах водопроводных и отопительных систем (напр. компании Grundfos ), и в воздуходувках и дымососах отопительных и водонагревательных агрегатов (напр. Buderus ).

Трёхфазные асинхронные двигатели в однофазную электрическую сеть включают через фазосдвигающий конденсатор.

Вывод одной обмотки электродвигателя подключается к «фазовому» проводу, вывод второй обмотки — к нейтральному проводу . Вывод третьей обмотки подключается через конденсатор, ёмкость которого подбирается по формулам, в зависимости от того, как соединены обмотки двигателя — «звездой» или «треугольником» .

Если обмотки соединены «звездой», тогда ёмкость «рабочего» конденсатора должна быть

C R A B . Z V E Z D A = 2800 I U {\displaystyle C_{RAB.ZVEZDA}=2800{\frac {I}{U}}} .

Если обмотки соединены «треугольником», тогда ёмкость «рабочего» конденсатора должна быть

C R A B . T R E U G O L N I K = 4800 I U {\displaystyle C_{RAB.TREUGOLNIK}=4800{\frac {I}{U}}} , где

U {\displaystyle U} — напряжение сети, вольт ;

I {\displaystyle I} — рабочий ток двигателя, ампер ;

C {\displaystyle C} — электрическая ёмкость , микрофарад .

При пуске двигателя кнопкой подключается пусковой конденсатор C P U S K {\displaystyle C_{PUSK}} , ёмкость которого должна быть в два раза больше ёмкости рабочего. Как только двигатель наберёт нужные обороты, кнопку «Пуск» отпускают.

Переключатель B 2 {\displaystyle B_{2}} позволяет изменять направление вращения электродвигателя. Выключатель B 1 {\displaystyle B_{1}} отключает электродвигатель.

Используя паспортные данные электродвигателя, можно определить его рабочий ток I {\displaystyle I} по формуле:

I = P 1 , 73 U η cos ⁡ φ {\displaystyle I={\frac {P}{1{,}73~U~\eta ~\cos \varphi }}} , где

В этой статье поговорим о конденсаторных двигателях, которые по сути являются обычными асинхронными, отличающимися лишь способом подключения к сети. Затронем тему подбора конденсаторов, разберем причины необходимости точного подбора емкости. Отметим основные формулы, которые помогут в приблизительной оценке требуемой емкости.

Конденсаторным двигателем называется , в цепь статора которого включена дополнительная емкость, с целью создать сдвиг фаз тока в обмотках статора. Зачастую это касается однофазных цепей при использовании трехфазных или двухфазных асинхронных двигателей.

Обмотки статора асинхронного двигателя физически сдвинуты друг относительно друга, и одна из них включается непосредственно в сеть, в то время как вторая, либо вторая и третья подключаются к сети через конденсатор. Емкость конденсатора подбирается так, чтобы сдвиг фаз токов между обмотками получился бы равным или хотя бы близким к 90°, тогда ротору будет обеспечен максимальный вращающий момент.

При этом модули магнитной индукции обмоток должны получиться одинаковыми, чтобы магнитные поля обмоток статора оказались бы сдвинуты относительно друг друга так, чтобы суммарное поле вращалось по кругу, а не по эллипсу, увлекая за собой ротор с наибольшей эффективностью.

Очевидно, ток и его фаза в подключенной через конденсатор обмотке связаны как с емкостью конден

ruscos.ru

Конденсаторный двигатель — Википедия

Конденсаторные двигатели — разновидность асинхронных двигателей, в обмотки которого включены конденсаторы для создания сдвига фазы тока.[1] Подключаются в однофазную сеть посредством специальных схем. По количеству фаз статора делятся на двухфазные и трехфазные.

Существует разные схемы подключения, больше вариантов для трёхфазных двигателей, различающиеся способом соединения обмоток двигателя и составом дополнительных элементов, но минимальная работоспособная схема содержит один конденсатор, от чего и происходит название.

Как правило, одна из обмоток («фаза двигателя») запитывается напрямую от однофазной сети, а другие обмотки запитывается через электрический конденсатор, который сдвигает фазу подводимого тока почти на +90°, или через катушку индуктивности, которая сдвигает фазу почти на −90°. Чтобы результирующее вращающееся магнитное поле не было эллиптическим, последовательно с конденсатором включается переменный проволочный резистор, с помощью которого добиваются кругового вращающегося магнитного поля.

Применение

Питание трёхфазного двигателя от однофазной электрической сети

Промышленные конденсаторные двигатели имеют в основе, как правило, двухфазный двигатель (проще производство и схема подключения). Трёхфазные двигатели переделываются под однофазную сеть обычно в частном порядке или мелкосерийном производстве в силу массовости таких типов двигателей и сетей, выбирая при этом между сложностью схемы и недоиспользованием мощности двигателя.

Такие двигатели используются в основном в бытовой технике малой мощности: активаторных стиральных машинах, механизмах катушечных и стационарных кассетных магнитофонов, недорогих проигрывателях виниловых дисков, вентиляторах и другой подобной технике.

Также такие двигатели применяются в циркуляционных насосах водопроводных и отопительных систем (напр. компании Grundfos), и в воздуходувках и дымососах отопительных и водонагревательных агрегатов (напр. Buderus).

Трёхфазные асинхронные двигатели в однофазную электрическую сеть включают через фазосдвигающий конденсатор.

Вывод одной обмотки электродвигателя подключается к «фазовому» проводу, вывод второй обмотки — к нейтральному проводу. Вывод третьей обмотки подключается через конденсатор, ёмкость которого подбирается по формулам, в зависимости от того, как соединены обмотки двигателя — «звездой» или «треугольником».

Если обмотки соединены «звездой», тогда ёмкость «рабочего» конденсатора должна быть

CRAB.ZVEZDA=2800IU{\displaystyle C_{RAB.ZVEZDA}=2800{\frac {I}{U}}}.

Если обмотки соединены «треугольником», тогда ёмкость «рабочего» конденсатора должна быть

CRAB.TREUGOLNIK=4800IU{\displaystyle C_{RAB.TREUGOLNIK}=4800{\frac {I}{U}}}, где

U{\displaystyle U} — напряжение сети, вольт;

I{\displaystyle I} — рабочий ток двигателя, ампер;

C{\displaystyle C} — электрическая ёмкость, микрофарад.

При пуске двигателя кнопкой подключается пусковой конденсатор CPUSK{\displaystyle C_{PUSK}}, ёмкость которого должна быть в два раза больше ёмкости рабочего. Как только двигатель наберёт нужные обороты, кнопку «Пуск» отпускают.

Переключатель B2{\displaystyle B_{2}} позволяет изменять направление вращения электродвигателя. Выключатель B1{\displaystyle B_{1}} отключает электродвигатель.

Используя паспортные данные электродвигателя, можно определить его рабочий ток I{\displaystyle I} по формуле:

I=P1,73 U η cos⁡φ{\displaystyle I={\frac {P}{1{,}73~U~\eta ~\cos \varphi }}}, где

P{\displaystyle P} — электрическая мощность двигателя, Ватт;

U{\displaystyle U} — напряжение сети, вольт;

η{\displaystyle \eta } — коэффициент полезного действия;

cos⁡φ{\displaystyle \cos \varphi } — коэффициент мощности.

Видео по теме

Преимущества

Практически единственный способ реализации асинхронного двигателя в обычной бытовой однофазной сети.

Недостатки

Ёмкость конденсатора подобрана для случая оптимальной частоты вращения двигателя. В случае, если частота вращения ниже оптимальной (пуск или большая механическая нагрузка, особенно переменная) противо-ЭДС в обмотке, подключенной через конденсатор, отклоняется от идеального значения, что разбалансирует всю схему и приводит к появлению эллиптического магнитного поля с сильным падением мощности.

Поэтому схема применима только для небольших или для практически постоянных нагрузок, как, например, в проигрывателе виниловых дисков или же отопительном циркуляционном насосе. В пылесосе же, например, это невозможно, и потому там применяется коллекторный двигатель.

Кроме того, конденсаторный двигатель, как и любой асинхронный, предъявляет довольно высокие требования к качеству синусоиды и частоте питающего напряжения. Потому устройства, содержащие такие двигатели нельзя подключать к дешёвому «компьютерному» ИБП — в режиме работы от батарей такой ИБП дает часто не синус, а меандр, иногда с частотой куда выше 50 Гц. Такие устройства требуют online UPS.

Марки конденсаторных электродвигателей

  • КД-5
  • КД-6-4 — лицензионная копия с японского конденсаторного двигателя (применялся на магнитофонах серии «Маяк»)

Примечания

См. также

www.wikipedia.green

Конденсаторный двигатель Википедия

Конденсаторные двигатели — разновидность асинхронных двигателей, в обмотки которого включены конденсаторы для создания сдвига фазы тока.[1] Подключаются в однофазную сеть посредством специальных схем. По количеству фаз статора делятся на двухфазные и трехфазные.

Существует разные схемы подключения, больше вариантов для трёхфазных двигателей, различающиеся способом соединения обмоток двигателя и составом дополнительных элементов, но минимальная работоспособная схема содержит один конденсатор, от чего и происходит название.

Как правило, одна из обмоток («фаза двигателя») запитывается напрямую от однофазной сети, а другие обмотки запитывается через электрический конденсатор, который сдвигает фазу подводимого тока почти на +90°, или через катушку индуктивности, которая сдвигает фазу почти на −90°. Чтобы результирующее вращающееся магнитное поле не было эллиптическим, последовательно с конденсатором включается переменный проволочный резистор, с помощью которого добиваются кругового вращающегося магнитного поля.

Применение

Питание трёхфазного двигателя от однофазной электрической сети

Промышленные конденсаторные двигатели имеют в основе, как правило, двухфазный двигатель (проще производство и схема подключения). Трёхфазные двигатели переделываются под однофазную сеть обычно в частном порядке или мелкосерийном производстве в силу массовости таких типов двигателей и сетей, выбирая при этом между сложностью схемы и недоиспользованием мощности двигателя.

Такие двигатели используются в основном в бытовой технике малой мощности: активаторных стиральных машинах, механизмах катушечных и стационарных кассетных магнитофонов, недорогих проигрывателях виниловых дисков, вентиляторах и другой подобной технике.

Также такие двигатели применяются в циркуляционных насосах водопроводных и отопительных систем (напр. компании Grundfos), и в воздуходувках и дымососах отопительных и водонагревательных агрегатов (напр. Buderus).

Трёхфазные асинхронные двигатели в однофазную электрическую сеть включают через фазосдвигающий конденсатор.

Вывод одной обмотки электродвигателя подключается к «фазовому» проводу, вывод второй обмотки — к нейтральному проводу. Вывод третьей обмотки подключается через конденсатор, ёмкость которого подбирается по формулам, в зависимости от того, как соединены обмотки двигателя — «звездой» или «треугольником».

Если обмотки соединены «звездой», тогда ёмкость «рабочего» конденсатора должна быть

CRAB.ZVEZDA=2800IU{\displaystyle C_{RAB.ZVEZDA}=2800{\frac {I}{U}}}.

Если обмотки соединены «треугольником», тогда ёмкость «рабочего» конденсатора должна быть

CRAB.TREUGOLNIK=4800IU{\displaystyle C_{RAB.TREUGOLNIK}=4800{\frac {I}{U}}}, где

U{\displaystyle U} — напряжение сети, вольт;

I{\displaystyle I} — рабочий ток двигателя, ампер;

C{\displaystyle C} — электрическая ёмкость, микрофарад.

При пуске двигателя кнопкой подключается пусковой конденсатор CPUSK{\displaystyle C_{PUSK}}, ёмкость которого должна быть в два раза больше ёмкости рабочего. Как только двигатель наберёт нужные обороты, кнопку «Пуск» отпускают.

Переключатель B2{\displaystyle B_{2}} позволяет изменять направление вращения электродвигателя. Выключатель B1{\displaystyle B_{1}} отключает электродвигатель.

Используя паспортные данные электродвигателя, можно определить его рабочий ток I{\displaystyle I} по формуле:

I=P1,73 U η cos⁡φ{\displaystyle I={\frac {P}{1{,}73~U~\eta ~\cos \varphi }}}, где

P{\displaystyle P} — электрическая мощность двигателя, Ватт;

U{\displaystyle U} — напряжение сети, вольт;

η{\displaystyle \eta } — коэффициент полезного действия;

cos⁡φ{\displaystyle \cos \varphi } — коэффициент мощности.

Преимущества

Практически единственный способ реализации асинхронного двигателя в обычной бытовой однофазной сети.

Недостатки

Ёмкость конденсатора подобрана для случая оптимальной частоты вращения двигателя. В случае, если частота вращения ниже оптимальной (пуск или большая механическая нагрузка, особенно переменная) противо-ЭДС в обмотке, подключенной через конденсатор, отклоняется от идеального значения, что разбалансирует всю схему и приводит к появлению эллиптического магнитного поля с сильным падением мощности.

Поэтому схема применима только для небольших или для практически постоянных нагрузок, как, например, в проигрывателе виниловых дисков или же отопительном циркуляционном насосе. В пылесосе же, например, это невозможно, и потому там применяется коллекторный двигатель.

Кроме того, конденсаторный двигатель, как и любой асинхронный, предъявляет довольно высокие требования к качеству синусоиды и частоте питающего напряжения. Потому устройства, содержащие такие двигатели нельзя подключать к дешёвому «компьютерному» ИБП — в режиме работы от батарей такой ИБП дает часто не синус, а меандр, иногда с частотой куда выше 50 Гц. Такие устройства требуют online UPS.

Марки конденсаторных электродвигателей

  • КД-5
  • КД-6-4 — лицензионная копия с японского конденсаторного двигателя (применялся на магнитофонах серии «Маяк»)

Примечания

См. также

wikiredia.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
