Терминалы системы ОДК.
Описание: ООО ПК «ЛЕГИОН» предлагает терминалы системы оперативного дистанционного контроля. Собственное производство низкие цены. У нас вы можете приобрести терминалы: — терминал для подключения переносного детектора (под 3-х жильный кабель)КТ-11 ИТ-11 — терминал для соединения/разъединения 2-х СОДК (под 5-и жильный кабель)КТ-12 ИТ-12 — терминал для соединения/разъединения 2-х СОДК (под 5-и жильный кабель)КТ-12/ш ИТ-12/ш — терминал для закольцовки сигнальных проводников (под 3-х жильный кабель)КТ-13 ИТ-13 — терминал для подключения стационарного детектора (под 3-х жильный кабель)КТ-14 ИТ-14 — терминал для соединения/разъединения 2-х СОДК (под 3-х жильный кабель)КТ-15 ИТ-15 — терминал для соединения/разъединения 2-х СОДК (под 3-х жильный кабель)КТ-15/ш ИТ-15/ш — терминал для соединения/разъединения 3-х СОДК (под 3-х жильный кабель)КТ-16 ИТ-16 — КТ-11Г, КТ-15ШГ. — концевой измерительный терминал универсальный КИТ-У — промежуточный измерительный терминал универсальный объединительный ПИТ/о-У — промежуточный измерительный терминал универсальный разъединительный ПИТ/р-У — проходной измерительный терминал универсальный ПРИТ-У — двойной концевой измерительный терминал универсальный ДКИТ-У — тройниковый измерительный терминал универсальный ТИТ-У — объединяющий измерительный терминал универсальный ОИТ-У — концевой герметичный терминал КГТ — промежуточный герметичный терминал объединительный ПГТ/о — промежуточный герметичный терминал разъединительный ПГТ/р — проходной герметичный терминал ПРГТ — двойной концевой герметичный терминал ДКГТ — тройниковый герметичный терминал ТГТ — объединяющий герметичный терминал ОГТ — концевой герметичный терминал с выходом на стационарный детектор КГТ-СД — двойной концевой герметичный терминал с выходом на стационарный детектор ДКГТ-СД — концевой измерительный терминал КИТ — промежуточный измерительный терминал объединительный ПИТ/о — промежуточный измерительный терминал разъединительный ПИТ/р — проходной измерительный терминал ПРИТ — двойной концевой измерительный терминал ДКИТ — тройниковый измерительный терминал ТИТ — объединяющий измерительный терминал ОИТ — концевой измерительный терминал модифицированный КИТ-М — промежуточный измерительный терминал объединительный модифицированный ПИТ/о-М — промежуточный измерительный терминал разъединительный модифицированный ПИТ/р-М — проходной измерительный терминал модифицированный ПРИТ-М — двойной концевой измерительный терминал модифицированный ДКИТ-М — концевой герметичный терминал на 4 трубы КГТ-4 — промежуточный герметичный терминал на 4 трубы объединительный ПГТ/о-4 — промежуточный герметичный терминал на 4 трубы разъединительный ПГТ/р-4 — проходной герметичный терминал на 4 трубы ПРГТ-4 — двойной концевой герметичный терминал на 4 трубы ДКГТ-4 — тройниковый герметичный терминал на 4 трубы ТГТ-4 — объединяющий герметичный терминал на 4 трубы ОГТ-4 — концевой герметичный терминал на 4 трубы с выходом на стационарный детектор КГТ-4-СД — двойной концевой герметичный терминал на 4 трубы с выходом с выходом на стационарный детектор ДКГТ-4-СД — концевой измерительный терминал на 4 трубы КИТ-4 — промежуточный измерительный терминал на 4 трубы объединительный ПИТ/о-4 — промежуточный измерительный терминал на 4 трубы разъединительный ПИТ/р-4 — проходной измерительный терминал на 4 трубы ПРИТ-4 — двойной концевой измерительный терминал на 4 трубы ДКИТ-4 — переходное устройство (предназначено для подключения импульсных рефлектометров (локаторов ) и тестеров к измерительным терминалам) ПУ — переходное коммутирующее устройство (предназначено для подключения переносных — детекторов, импульсных рефлектометров (локаторов ) и тестеров к герметичным терминалам) ПКУ — кабель NYM 3×1,5 — кабель NYM 5×1,5 — комплект удлинения 3-х жильного кабеля КУК-3 — комплект удлинения 5-и жильного кабеля КУК-5
Телефон: +7(863)2214245, +7(863)2212286, +7(903)4388254
Дата публикации: 9 февраля 2017
Местонахождение: Ростов-на-Дону, Ростовская обл., Россия
promplace.ru
| Обозначение | Наименование | Назначение |
| «КТ-11» | Терминал концевой измерительный | Концевой. Для подключения переносного/стационарного детектора. Под 3-х жильный кабель. |
| «КТ-12» | Терминал промежуточный | Промежуточный. Для соединения/разъединения системы ОДК. Внутренние перемычки. Под пятижильный кабель. |
| «КТ-12/Ш» | Терминал промежуточный измерительный | Промежуточный. Для соединения/разъединения системы ОДК. Наружные перемычки. Под пятижильный кабель. |
| «КТ-13» | Терминал концевой | Концевой. Для закольцовки сигнальных проводников. Под трехжильный кабель. |
| «КТ-14» | Терминал проходной 4-х сторонний | Для подключения 4-х канального стац. детектора или соединения 4-х систем ОДК. Под трехжильный кабель. |
| «КТ-15» | Терминал проходной 2-х сторонний | Для подключения 2-х канального стац. детектора или соединения 2-х систем ОДК. Под трехжильный кабель. |
| «КТ-15/Ш» | Терминал проходной измерительный 2-х сторонний | Для подключения переносного/стационарного детектора или соединения 2-х систем ОДК. Под трехжильный кабель. |
| «КТ-16» | Терминал проходной 3-х сторонний | Для соединения 3-х независимых систем ОДК. Под трехжильный кабель. |
| «КТ-11Г» | Терминал концевой измерительный герметичный | Концевой. Для подключения переносного детектора. Аналог «КТ-11». Класс защиты IP67. |
| «КТ-12/ШГ» | Терминал промежуточный измерительный герметичный | Промежуточный. Для соединения/разъединения системы ОДК. Аналог «КТ-12/Ш». Класс защиты IP67. |
| «КТ-15/ШГ» | Терминал проходной измерительный 2-х сторонний герметичный | Для соединения/разъединения 2-х систем ОДК. Аналог «КТ-15/Ш». Класс защиты IP67. |
| «ПКУ-1» | Переходное устройство | Для подключения переносных детекторов к разъемам герметичных терминалов серии «Г». |
ppu-spb.ru
| Наименование | Примечание | Цена с НДС | |
| Терминал «КТ-11» концевой измерительный | Для подключения переносного/стационарного детектора. Под 3-х жильный кабель NYM 3×1.5 | 1310-00 | |
| Терминал КТ-11/Г концевой измерительный герметичный | Для подключения переносного/стационарного детектора в точках с высокой влажностью. Аналог КТ-11 | 2750-00 | |
| Терминал «КТ-12» промежуточный | Для соединения/разъединения системы ОДК. Внутренние перемычки. Под пятижильный кабель. |  | 1100-00 |
| Терминал «КТ-12/Ш» промежуточный измерительный | Для соединения/разъединения системы ОДК. Наружные перемычки. Под пятижильный кабель |  | 2050-00 |
| Терминал КТ-14 проходной 4-х сторонний под трехжильный кабель | Для подключения приборов контроля и соединения сигнальных проводников в точках контроля. Для подключения 2-х канального стационарного детектора или соединения 2-х систем ОДК. |  | 1500-00 |
| Терминал КТ-15/Ш проходной измерительный двух сторонний. Под трехжильный кабель | Для подключения приборов контроля и соединения сигнальных проводников в точках контроля. Для подключения 2-х канального стационарного детектора или соединения 2-х систем ОДК. |  | 2100-00 |
| Терминал КТ-15/ШГ проходной измерительный двух сторонний герметичный. Под трехжильный кабель | Для подключения приборов контроля и соединения сигнальных проводников в точках контроля с повышенной влажностью. Для подключения 2-х канального стационарного детектора или соединения 2-х систем ОДК. | 4400-00 | |
| Терминал КТ-16 проходной трехсторонний. Под трехжильный кабель. | Для подключения приборов контроля и соединения сигнальных проводников в точках контроля. Для соединения 3-х независимых систем ОДК. |  | 1450-00 |
| ПКУ-1 переходное устройство | Для подключения переносных детекторов к коммутационным терминалам КТ-11Г, КТ-15/ШГ |  | 1250-00 |
tps-18.ru
Терминалы коммутационные / Труба в ППУ и ВУС изоляции
Терминалы коммутационные предназначены для подключения приборов контроля и соединения сигнальных проводников системы ОДК в точках контроля.
В зависимости от предназначения и места установки терминалы различаются по конструкции и имеют разные идентификационные номера.
Терминалы изготавливаются в двух сериях: стандартная и герметичная серия.
Терминалы герметичные серии «Г»
Применение терминалов в условиях очень высокой влажности без дополнительной их защиты возможно только в герметичном исполнении. Номенклатура терминалов серии «Г» имеет класс защиты IP67 и аналогична номенклатуре терминалов стандартной серии. Подключение детекторов к терминалам осуществляется с помощью специального переходного устройства «ПКУ-1», поставляемого в комплекте с детектором (по заказу).
Стандартная серия | |
 | «КТ-11» / Терминал концевой измерительный Тип-1 Концевой. Для подключения переносного/стационарного детектора. Под 3-х жильный кабель. |
 | «КТ-12» / Терминал промежуточный Тип-5 Промежуточный. Для соединения/разъединения системы ОДК. Внутренние перемычки. Под пятижильный кабель. |
 | «КТ-12/Ш» / Терминал промежуточный измерительный Тип-6 Промежуточный. Для соединения/разъединения системы ОДК. Наружные перемычки. Под пятижильный кабель. |
 | «КТ-13» / Терминал концевой Тип-2 Концевой. Для закольцовки сигнальных проводников. Под трехжильный кабель. |

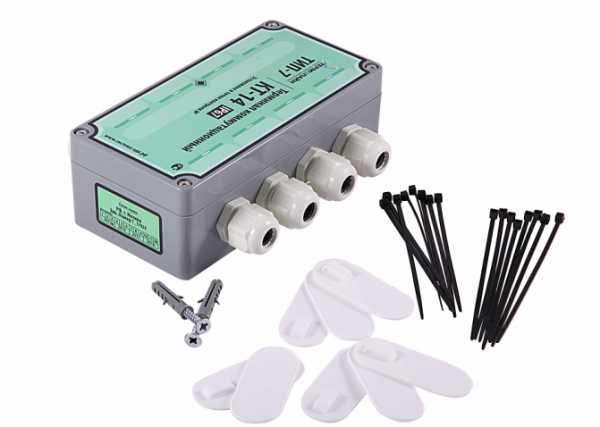

 | «КТ-14» / Терминал проходной 4-х сторонний Тип-7 Для подключения 4-х канального стац. детектора или соединения 4-х систем ОДК. Под трехжильный кабель. |
 | «КТ-15» / Терминал проходной 2-х сторонний Тип-3 Для подключения 2-х канального стац. детектора или соединения 2-х систем ОДК. Под трехжильный кабель. |

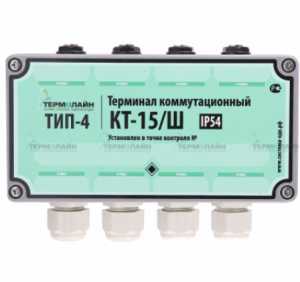

 | «КТ-15/Ш» / Терминал проходной измерительный 2-х сторонний Тип-4 Для подключения переносного/стационарного детектора или соединения 2-х систем ОДК. Под трехжильный кабель. |
 | «КТ-16» / Терминал проходной 3-х сторонний Тип-8 Для соединения 3-х независимых систем ОДК. Под трехжильный кабель. |
Герметичная серия | |
 | «КТ-11Г» / Терминал концевой измерительный герметичный Тип-1 Концевой. Для подключения переносного детектора. Аналог «КТ-11». Класс защиты IP67. |
 | «КТ-12/ШГ» / Терминал промежуточный измерительный герметичный Тип-6 Промежуточный. Для соединения/разъединения системы ОДК. Аналог «КТ-12/Ш». Класс защиты IP67. |
 | «КТ-15/ШГ» / Терминал проходной измерительный 2-х сторонний герметичный Тип-4 Для соединения/разъединения 2-х систем ОДК. Аналог «КТ-15/Ш». Класс защиты IP67. |
 | «ПКУ-1» / Переходное устройство Для подключения переносных детекторов к разъемам герметичных терминалов серии «Г». |
Установка терминалов имеющих наружные разъемы и класс защиты от воздействия окружающей среды IP54 и ниже в помещениях с повышенной влажностью (тепловые камеры, подвалы домов с угрозой затопления и т.п.) запрещена.
В точках контроля, имеющих высокую влажность воздуха необходимо использовать терминалы с классом защиты IP65 и выше. Если в данной точке необходимо использовать терминал с наружными разъемами для подключения детектора, то используются терминалы с герметичными наружными разъемами.
Терминалы устанавливаются в промежуточных и концевых точках контроля в наземных или настенных коверах. Места установки выбираются согласно с проектом.
| Тип терминала | Назначение точки контроля | Схема коммутации проводников в терминале | Условное обозначение терминала на схеме СОДК | Номер рисунка в Приложении Л «Электрические схемы» | Название терминала | Модель терминала | |
| 1 | 3 | 2 | IP54 | IP67 | 6 | 7 | 10 |
| 4 | 5 | ||||||
| ТИП 1 | Закольцовка двухтрубной СОДК | 1.1 | Л.1 | Концевой терминал на два трубопровода с выходом на детектор | КТ-11 | ||
| 1.2 | Л.2 | ||||||
| Подключение стационарного двухканального детектора | 1.3 | Л.3 | |||||
| Подключение стационарного двухканального детектора | 1.4 | Л.4 | |||||
| ТИП 2 | Закольцовка двухтрубной СОДК | 2.1 | Л.5 | Концевой терминал на два трубопровода без выхода на детектор | КТ-13 | ||
| ТИП 3 | Закольцовка четырехтрубной СОДК | 3.1 | Л.6 | Концевой терминал на четыре трубопровода без выхода на детектор | КТ-15 | ||
| Закольцовка двух двухтрубных СОДК | 3.2 | Л.7 | |||||
| Объединение двух двухтрубных СОДК | 3.3 | Л.8 | Проходной терминал на четыре трубопровода без выхода на детектор | ||||
| Наращивание транзитного кабеля к двухтрубной СОДК | |||||||
| ТИП 4 | Закольцовка четырехтрубной СОДК | 4.1 | Л.9 | Концевой терминал на четыре трубопровода с выходом на детектор | КТ-15/Ш | ||
| 4.2 | Л.10 | ||||||
| Закольцовка двух двухтрубных СОДК | 4.3 | Л.11 | |||||
| 4.4 | Л.12 | ||||||
| Объединение двух двухтрубных СОДК | 4.5 | Л.13 | Проходной терминал на четыре трубопровода с выходом на детектор | ||||
| Наращивание транзитного кабеля к двухтрубной СОДК | |||||||
| Объединение двух двухтрубных СОДК | 4.6 | Л.14 | |||||
| Наращивание транзитного кабеля к двухтрубной СОДК | |||||||
| ТИП 5 | Соединение двухтрубной СОДК в промежуточной точке | 5.1 | Л.15 | Промежуточный терминал на два трубопровода без выхода на детектор | КТ-12 | ||
| Разединение двухтрубной СОДК в промежуточной точке | 5.2 | Л.16 | |||||
| ТИП 6 | Соединение двухтрубной СОДК в промежуточной точке | 6.1 | Л.17 | Промежуточный терминал на два трубопровода с выходом на детектор | КТ-12/Ш | ||
| 6.2 | Л.18 | ||||||
| Разединение двухтрубной СОДК в промежуточной точке | 6.3 | Л.19 | |||||
| 6.4 | Л.20 | ||||||
| ТИП 7 | Объединение двух четырехтрубных СОДК | 7.1 | Л.21 | Проходной терминал на восемь трубопроводов без выхода на детектор | КТ-14 | ||
| Наращивание транзитного кабеля к четырехтрубной СОДК | |||||||
| Объединение четырех двухтрубных СОДК | 7.2 | Л.22 | |||||
| ТИП 8 | Объединение трех двухтрубных СОДК | 8.1 | Л.23 | Проходной терминал на шесть трубопроводов без выхода на детектор | КТ-16 | ||
| Наименование | Стоимость с НДС |
|---|---|
| Терминал концевой измерительный ТИП-1 (IP 54) КТ-11 | 1 404 |
| Терминал промежуточный ТИП-5 (IP 67) КТ-12 | 1 168 |
| Терминал промежуточный измерительный ТИП-6 (IP 54) КТ-12/Ш | 2 159 |
| Терминал концевой ТИП-2 (IP 67) КТ-13 | 1 168 |
| Терминал проходной 4-х сторонний ТИП-7 (IP 67) КТ-14 | 1 593 |
| Терминал проходной 2-х сторонний ТИП-3 (IP 67) КТ-15 | 1 345 |
| Терминал проходной измерительный 2-х сторонний ТИП-4 (IP 54) КТ-15/Ш | 2 218 |
| Терминал проходной 3-х сторонний ТИП-8 (IP 67) КТ-16 | 1 522 |
| Терминал концевой измерительный герметичный ТИП-1 (IP 67) КТ-11Г | 2 932 |
| Терминал промежуточный измерительный герметичный ТИП-6 (IP 67) КТ-12/ШГ | 4 590 |
| Терминал проходной измерительный 2-х сторонний герметичный ТИП-4 (IP 67) КТ-15/ШГ | 4 590 |
| Переходное устройство ПКУ-1 | 1 298 |
saleppu.ru
Терминалы системы одк — biiom
ООО ПК «ЛЕГИОН» предлагает терминалы системы оперативного дистанционного контроля. Собственное производство низкие цены. У нас вы можете приобрести терминалы:
- терминал для подключения переносного детектора (под 3-х жильный кабель)КТ-11 ИТ-11
- терминал для соединения/разъединения 2-х СОДК (под 5-и жильный кабель)КТ-12 ИТ-12
- терминал для соединения/разъединения 2-х СОДК (под 5-и жильный кабель)КТ-12/ш ИТ-12/ш
- терминал для закольцовки сигнальных проводников (под 3-х жильный кабель)КТ-13 ИТ-13
- терминал для подключения стационарного детектора (под 3-х жильный кабель)КТ-14 ИТ-14
- терминал для соединения/разъединения 2-х СОДК (под 3-х жильный кабель)КТ-15 ИТ-15
- терминал для соединения/разъединения 2-х СОДК (под 3-х жильный кабель)КТ-15/ш ИТ-15/ш
- терминал для соединения/разъединения 3-х СОДК (под 3-х жильный кабель)КТ-16 ИТ-16
- КТ-11Г, КТ-15ШГ.
- концевой измерительный терминал универсальный КИТ-У
- промежуточный измерительный терминал универсальный объединительный ПИТ/о-У
- промежуточный измерительный терминал универсальный разъединительный ПИТ/р-У
- проходной измерительный терминал универсальный ПРИТ-У
- двойной концевой измерительный терминал универсальный ДКИТ-У
- тройниковый измерительный терминал универсальный ТИТ-У
- объединяющий измерительный терминал универсальный ОИТ-У
- концевой герметичный терминал КГТ
- промежуточный герметичный терминал объединительный ПГТ/о
- промежуточный герметичный терминал разъединительный ПГТ/р
- проходной герметичный терминал ПРГТ
- двойной концевой герметичный терминал ДКГТ
- тройниковый герметичный терминал ТГТ
- объединяющий герметичный терминал ОГТ
- концевой герметичный терминал с выходом на стационарный детектор КГТ-СД
- двойной концевой герметичный терминал с выходом на стационарный детектор ДКГТ-СД
- концевой измерительный терминал КИТ
- промежуточный измерительный терминал объединительный ПИТ/о
- промежуточный измерительный терминал разъединительный ПИТ/р
- проходной измерительный терминал ПРИТ
- двойной концевой измерительный терминал ДКИТ
- тройниковый измерительный терминал ТИТ
- объединяющий измерительный терминал ОИТ
- концевой измерительный терминал модифицированный КИТ-М
- промежуточный измерительный терминал объединительный модифицированный ПИТ/о-М
- промежуточный измерительный терминал разъединительный модифицированный ПИТ/р-М
- проходной измерительный терминал модифицированный ПРИТ-М
- двойной концевой измерительный терминал модифицированный ДКИТ-М
- концевой герметичный терминал на 4 трубы КГТ-4
- промежуточный герметичный терминал на 4 трубы объединительный ПГТ/о-4
- промежуточный герметичный терминал на 4 трубы разъединительный ПГТ/р-4
- проходной герметичный терминал на 4 трубы ПРГТ-4
- двойной концевой герметичный терминал на 4 трубы ДКГТ-4
- тройниковый герметичный терминал на 4 трубы ТГТ-4
- объединяющий герметичный терминал на 4 трубы ОГТ-4
- концевой герметичный терминал на 4 трубы с выходом на стационарный детектор КГТ-4-СД
- двойной концевой герметичный терминал на 4 трубы с выходом с выходом на стационарный детектор ДКГТ-4-СД
- концевой измерительный терминал на 4 трубы КИТ-4
- промежуточный измерительный терминал на 4 трубы объединительный ПИТ/о-4
- промежуточный измерительный терминал на 4 трубы разъединительный ПИТ/р-4
- проходной измерительный терминал на 4 трубы ПРИТ-4
- двойной концевой измерительный терминал на 4 трубы ДКИТ-4
- переходное устройство (предназначено для подключения импульсных рефлектометров (локаторов ) и тестеров к измерительным терминалам) ПУ
- переходное коммутирующее устройство (предназначено для подключения переносных – детекторов, импульсных рефлектометров (локаторов ) и тестеров к герметичным терминалам) ПКУ
- кабель NYM 3×1,5
- кабель NYM 5×1,5
- комплект удлинения 3-х жильного кабеля КУК-3
- комплект удлинения 5-и жильного кабеля КУК-5
biiom.ru
КТ-11
Терминал «КТ-11»,»ИТ-11″
Назначение терминала коммутационного КТ-11.
· Подключение к системе ОДК переносных детекторов повреждений;
· Подключение к системе ОДК импульсных рефлектометров;
· Дополнительно терминал выполняет функцию терминала «КТ-13», т.е. закольцовывает сигнальные проводники. Закольцовка производится снаружи терминала. Закольцовка сигнальных проводников производится только тогда, когда в гнезда терминала вставлены металлические штекеры.
Место установки
Терминал устанавливается в контрольных точках, предусмотренных проектом (ковер настенный, ковер надземный, дом, ЦТП). Обычно устанавливается на границах проектируемого участка. Установка во влажных помещениях не допускается.
Порядок установки терминала.
1. Снять защитную крышку терминала.
2. Открутить гайки и вытащить резиновые уплотнители с кабельных вводов, расположенных в нижней части терминала.
3. Надеть на сигнальные кабели гайки и резиновые уплотнители.
4. Ввести сигнальные кабели через устройства кабельного ввода в терминал, закрутить гайки.
5. Снять с кабеля наружную изоляцию на 50 мм от его окончания.
6. Зачистить концы жил кабеля от изоляции на 5 мм.
7. Соединить концы жил с клемными разъемами согласно с прилагаемой монтажной схемой.
8. При установке терминала внутри помещения, просверлить в стене здания два отверстия диаметром 4 мм на уровне предполагаемого крепления терминала (~ 1,5 метра от пола).
9. Вставить дюбеля в отверстия.
10. Прикрепить терминал к стене при помощи шурупов, продев их через отверстия в корпусе терминала находящиеся вне зоны герметизации
11. Закрыть терминал крышкой и установить металлические штекеры согласно с монтажной схемой.
12. Промаркировать бирки для кабелей .
13. Прикрепить к кабелям маркировочные бирки при помощи стяжек на расстоянии 10¸20 мм.
14. Установить в ковере КНС или КНЗ.
Технические характеристики
| 1.Рабочая температура 2. Габаритные размеры, мм 3.Материал корпуса 4. Класс защиты 5.Масса, г 6.Марка подключаемого кабеля | -20 ÷ +100 °С 115 х 120 х 55 АВС пластик IР – 54 250 NYM 3х1,5 |
Комплектность поставки
1. Терминал 1 шт.
2. Металлический штекер 2 шт.
3. Руководство по эксплуатации 1 шт.
4. Маркировочные бирки 2 шт.
5. Стяжки для фиксации бирок 4 шт.
6. Дюбель 2 шт.
7. Шуруп 2 шт.
Цветовая маркировка и назначение проводов
Номер на схеме | Цвет жил провода | Назначение жилы |
1 | синий | сигнальный провод |
2 | черный* | транзитный провод |
3 | желто-зеленый** | металлическая труба |
www.xn--161-mdd4aw.xn--p1ai
| Изготовитель (страна) |
Условное обозначение |
Внешний вид | Область назначения, место установки |
| ЗАО НПК «ВЕКТОР» Россия |

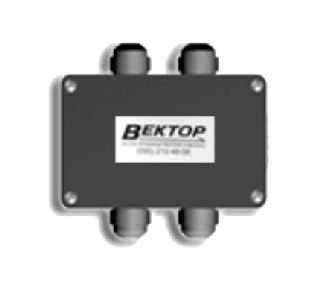

ИТ-15 |  |
Закольцовка проводовников системы ОДК в конечных точках (при 4-х трубной системе теплоснабжения). Коммутация проводников системы ОДК в контрольных точках, где предусмотрена стыковка 2-х проектов теплотрасс (при 2-х трубной системе теплоснабжения). Наращивание соединительного кабеля в точках контроля. Соединение систем ОДК в местах, где находятся трубы или элементы трубопровода не изолированные пенополиуретаном. Подключение к системе ОДК импульсных рефлектометров. Подключение к сигнальным проводникам осуществляется посредством 3-х жильного кабеля NYM 3х1,5. Устанавливается в проектных точках контроля (коверах, тепловых камерах). |
| ООО «ТЕРМОЛАЙН» Россия |
КТ-15 |  |
|
| ЗАО НПК «ВЕКТОР» Россия |

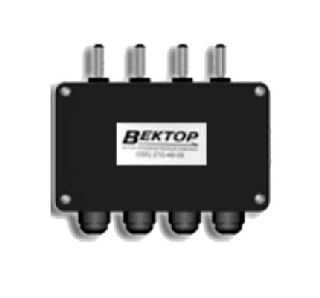

ИТ-15/Ш |  |
Закольцовка проводовников системы ОДК в конечных точках (при 4-х трубной системе теплоснабжения). Коммутация проводников системы ОДК в контрольных точках, где предусмотрена стыковка 2-х проектов теплотрасс (при 2-х трубной системе теплоснабжения). Наращивание соединительного кабеля в точках контроля. Соединение систем ОДК в местах, где находятся трубы или элементы трубопровода не изолированные пенополиуретаном. Подключение к системе ОДК переносных детекторов повреждений (для 4-х трубной системы) и импульсных рефлектометров. Подключение к сигнальным проводникам осуществляется посредством 3-х жильного кабеля NYM 3х1,5. Устанавливается в проектных точках контроля (коверах). |
| ООО «ТЕРМОЛАЙН» Россия |
КТ-15/Ш |  |
smitpipe.com
