Винтовой или поршневой? Как правильно выбрать воздушный компрессор

Если вы покупаете новый воздушный компрессор, вы можете быть удивлены различными типами и вариантами компрессорного оборудования. Первый и самый важный выбор, который вы должны сделать – решить, какой компрессор для вас лучше: винтовой или поршневой. Многие не понимают разницы между ними, поэтому давайте кратко рассмотрим эти два типа.

Поршневые компрессоры сжимают воздух поршнями, которые перемещаются вверх и вниз внутри цилиндров.

Винтовые (ротационные) компрессоры имеют два ротора, вращающихся в противоположных направлениях, тем самым сжимая воздух, находящийся между ними.

Но способ сжатия воздуха не является единственной разницей между этими типами компрессоров. Еще одно существенное различие между винтовыми воздушными компрессорами и поршневыми компрессорами заключается в том, что винтовые воздушные компрессоры работают с намного более низким уровнем шума, чем поршневые. Поскольку винты не перемещаются вверх и вниз, как поршни, они намного тише. Также по этой же причине винтовые компрессоры работают с меньшим выделением тепла и вибрации, чем поршневой компрессор.

Что действительно важно, так это вопрос о том, какая технология лучше всего подходит для вашего производства?

Поршневые компрессоры предназначены для периодического использования, когда вам требуется небольшое количество воздуха. Они лучше всего подходят для малых предприятий, гаражных и строительных работ. Винтовые же компрессоры предназначены для непрерывного производства воздуха, для бесперебойной работы предприятия и обеспечения большого и постоянного потока воздуха.

Таким образом, винтовые компрессоры являются хорошим выбором для промышленных предприятий, которые постоянно потребляют воздух. Они очень долговечны, надежны и экономичны в ситуациях, когда необходимо постоянное и значительное потребление воздуха.

Если у вас возникли вопросы или вам необходимо подобрать воздушный компрессор для вашего производства, обращайтесь к специалистам «ДельтаСвар» для получения профессиональной консультации.

Приобретая компрессорное оборудование у нас, вы получаете для себя ряд преимуществ. Сервисная служба компании «ДельтаСвар» обеспечивает пусконаладку оборудования, гарантийное и постгарантийное сервисное обслуживание. В самый короткий срок специалисты «ДельтаСвар» быстро и на высокопрофессиональном уровне осуществят техническое обслуживание и поддержку компрессоров, проведут их диагностику с использованием нового современного оборудования.

С уважением,
Пономарёв Игорь Николаевич,
Руководитель отдела компрессорного оборудования
ООО «ДельтаСвар»
г. Екатеринбург, ул. Завокзальная, 29
Тел.: +7 (343) 384-71-72 (добавочный 230)

Читайте также:

Компрессоры Ingersoll Rand Next Generation R-Series – интеллектуальные возможности, необходимые для удобной и надежной работы
ООО «ДельтаСвар» занимается комплексным оснащением компрессорных станций. Мы активно сотрудничаем с итальянским брендом Ingersoll Rand – мировым лидером в производстве компрессорного оборудования. Одной из передовых разработок бренда является серия безмасляных компрессоров Next Generation R-Series. Данные машины широко используются на компрессорных станциях таких предприятий, как АО «ОХК «Уралхим», ООО «Кока-Кола ЭйчБиСи Евразия», ООО «Юнилевер Русь» и пр. ...

Чистый воздух – залог долгосрочной службы оборудования и пневмолиний
Многие предприятия применяют сжатый воздух как энергоноситель, используя компрессоры. Поэтому вопрос очистки сжатого воздуха от примесей всегда актуален. Фильтрация от твердых частиц не так сложна, а вот удаление масла и влаги вызывает некоторые сложности. ...

Ingersoll Rand – ваша компрессорная станция премиум класса
ООО «ДельтаСвар» — ваш надежный партнер в области систем сжатого воздуха. Независимо от отрасли или области деятельности вы можете рассчитывать на компанию «ДельтаСвар» как на надёжного партнёра, предоставляющего новейшие технологии в области систем сжатого воздуха. ...

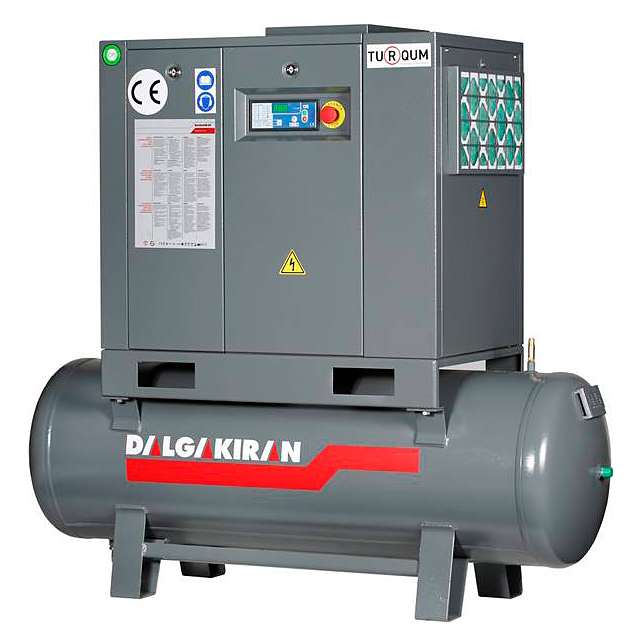

Винтовые компрессоры Dalgakiran — 10 лет под надежной защитой!
Компания «ДельтаСвар» совместно с производственным холдингом Dalgakiran, подтверждая надежность производимого оборудования, официально анонсирует в России уникальную программу — 10 лет защиты на всю линейку винтовых компрессоров Dalgakiran серий Tidy, DVK, DVK-D и INVERSYS Plus. ...

Центробежные компрессоры IHI-Dalgakiran — японское качество по выгодной цене
Многие предприятия желают получить оборудование высокого качества по выгодной цене. Ведущие мировые корпорации давно разработали элементарный рецепт — технологии разрабатываются в странах с высокоразвитой наукой, а производство располагается в странах с дешевой рабочей силой. Живым примером данного подхода является компания IHI-Dalgakiran. ...


Поделиться ссылкой:

преимущества, принцип действия, исполнение, компоновка

На этой странице представлена полезная информация о винтовых компрессорах. Вы узнаете о принципе действия, области применения, исполнении и преимуществах. Выбрать компрессор вы можете на странице нашего каталога >>>

Принцип действия

В винтовых компрессорах сжатие воздуха происходит за счет уменьшения объёма полостей сжатия – канавок, образуемых поверхностями двух винтовых элементов и стенками корпуса винтового блока. Исходя из принципа действия, эти компрессоры относят к компрессорам объемного действия.


Принцип сжатия воздуха в винтовом блоке

В этом разделе рассматриваются наиболее распространенные воздушные винтовые компрессоры для сжатия воздуха, при этом в винтовом блоке вместе в воздухом присутствует небольшое количество масла. Масло выполняет несколько функций:

  • обеспечивает масляные зазоры между элементами винтового блока, исключая сухое трение;
  • отводит тепло, выделяющиеся в процессе сжатия;
  • герметизирует винтовой блок;
  • смазывает подшипники винтового блока.

Такие компрессоры называются масляными или маслосмазываемыми (oilinjected).

Ниже представлена схема работы масляного винтового компрессора:

Схема работы

1. Воздушный фильтр 2. Регулятор всасывания 3. Винтовой блок 4. Муфта для передачи вращения от двигателя
5. Двигатель 6. Маслобак-сепаратор 7. Клапан минимального давления 8. Вентилятор охлаждения 9. Концевой охладитель 10. Сепаратор влаги (опционально) 11. Клапан автоматического слива конденсата 12. Шаровой кран
13. Масляный радиатор 14. Воздушно-масляный сепаратор 15. Масляный фильтр 16. Термостат
17. Осушитель (опционально)

Атмосферный воздух поступает в винтовой блок (поз.3) через воздушный фильтр (поз.1) и регулятор всасывания (поз. 2). Воздушный фильтр позволяет очищать всасываемый воздух от крупных частиц пыли, тем самым, исключая их попадание в винтовой блок. Регулятор всасывания позволяет переводить работу оборудования оборудования компрессора на холостой ход, когда сжатый воздух не потребляется.

Подаваемый винтовым блоком воздух, очищается от масла в баке-сепараторе (поз.6 на схеме), где крупные капли масла оседают на его стенках, а мелкие задерживаются специальным фильтром (поз.14) и отсасываются на вход блока. Специальный клапан на баке (поз.7) поддерживает в нем давление в несколько атм, т.е. даже если давление в пневмомагистрали упадет почти до атмосферного, то минимальное давление с несколько атм в баке-сепараторе все равно будет присутствовать. Это давление обеспечивает подачу масла обратно в блок. При нагревании масла выше определенной температуры, оно охлаждается в масляном радиаторе (поз13).

Внутреннее устройство

Выдаваемый компрессором воздух охлаждается в концевом охладителе (поз.9) и далее направляется в пневмосистему. Воздух может быть очищен специальными устройствами, входящими в корпус компрессора – сепаратор (поз.10) и осушитель (поз.17), которые также могут быть установлены и вне компрессора.

Принцип работы винтового компрессора был предложен около 100 лет назад, но технология изготовления качественных винтовых элементов с высокими требованиями к точности изготовления сложной поверхности появилась только во второй половине 20 века. Изготовление винтовых блоков – это технология, включающая в себя операции фрезерования, шлифования на высокоточных станках с последующим контролем на каждом этапе изготовления. Только предприятия с высоким объемом продаж могут позволить себе оснастить своё предприятия оборудованием для производства винтовых блоков. К таким предприятиям относятся FINI (Италия), CompAir (Германия), Rotair (Италия), AtlasCopco и некоторые другие.

Производство винтовых блоков на специальных станках

Преимущества винтовых компрессоров

1) Подача сжатого воздуха винтовым блоком происходит с частотой, более 100 импульсов в секунду, поэтому можно говорить, что компрессор подает воздух равномерно. Все рабочие движения в винтовом компрессоре винтового типа вращательные, поэтому оборудование не создает сильных вибраций на фундамент, а уровень шума у него приемлемый. Все это привело к

возможности ставить компрессоры ближе к потребителю воздуха.

2) Винтовые маслосмазываемые компрессоры выдают более чистый воздух, чем традиционные поршневые, но масло все же присутствует – не более 3 мг/м3 при отсутствии дополнительных фильтров.

3) Обладают достаточно высокой экономичностью, при этом в широком диапазоне производительностей. Винтовые компрессоры изготавливаются в диапазоне мощностей от 2 кВт до мегаватт, при этом и технические и экономические характеристики мелких аппаратов так же хороши, как и у старших моделей.

4) Винтовые маслосмазываемые компрессоры не требуют сложного техобслуживания (ТО). Стандартно меняются масло, воздушный фильтр, масляный фильтр и масляный сепаратор. Другие детали с ограниченным ресурсом меняются редко и не требуют специальных навыков и инструментов. Стандартный интервал сервисного обслуживания составляет 2000-4000 часов, при 200-500 часов у поршневого компрессора.

  1. Масляный фильтр
  2. Фильтр-сепаратор масла
  3. Масло
  4. Воздушный фильтр

Расходные материалы для замены при проведении ТО

5) Применение различных опций для снижения энергозатрат: использование сжатого воздуха в системе рекуперации тепла, применение частотного регулирование привода и т.п. Тепло, выделяемое от оборудования, может быть направлено на обогрев помещений, для подачи горячей воды в душевые и для других применений. Использование частотного преобразователя позволяет вырабатывать столько сжатого воздуха, сколько требуется потребителю, таким образом, экономия электроэнергии может достигать до 33 %.

Использование частотного преобразователя

Также к преимуществам винтового компрессора данного типа относятся: меньшая масса и габариты, более высокий ресурс работы, возможность непрерывной работы 24 часа в сутки.

Машины высокой мощности не требуют водяного охлаждения, что снижает общие затраты на монтаж и эксплуатацию винтового компрессора.

Компоновка, исполнения

Влияние на потребительские характеристики компрессора оказывает привод винтового блока. Так установки с ременным приводом в общем более компактны и позволяют производить различные варианты «давление-производительность» путем изменения диаметров шкивов. Компрессоры же с прямым приводом более экономичны и, как правило, не требуют специального обслуживания по замене.

С ременным приводомС прямым приводом

Ввиду универсальности применения, аппараты средних и малых мощностей могут быть скомпонованы с осушителями воздуха, а более мелкие – еще и с ресиверами.

Исполнение на рамеИсполнение на раме с осушителемИсполнение на ресивере с осушителем

Исполнение винтового компрессора

Винтовой компрессор является источником сжатого воздуха. Как правило, он является составной частью целого набора оборудования, необходимого для выполнения различных технологических задач. Сжатый воздух, выходящий из компрессора, проходит через различные устройства для его очистки, состав которого определяется классом очистки сжатого воздуха по стандартам ГОСТ 17433-80 и ISO 8573.1: осушители холодильного типа, осушители адсорбционного типа, ресиверы, фильтры и др.

Ниже представлена примерная схема компрессорной, в которой установлен винтовой воздушный компрессор. На схеме детально представлена система подготовки сжатого воздуха, а также система рекуперации тепла для обогрева воды.

Схема установки

Если вы не нашли необходимую информацию на данной странице- обращайтесь к нам любым удобным для вас способом, указанным на старанице "Контакты". Мы поможем с подбором оборудования. Приобрести винтовой компрессор можно на странице нашего каталога >>>

Винтовые компрессоры и компрессорные установки. Работа и принцип действия. Технические характеристики и применение

Самый передовой тип или профиль зубьев

В роторе используется оптимизированный профиль третьего поколения с соотношением числа зубьев 5:6. Это позволяет обеспечить оптимальное зацепление, максимальную площадь контакта, меньшую длину и площадь утечки, более низкий перепад давления на зубьях и, как следствие, более высокую производительность.

Точная инженерная проработка

Поскольку ротор разработан с относительно низкой степенью вытяжки, он меньше подвержен воздействию изгибного напряжения, имеет низкую частоту вращения, низкий уровень шума и продолжительный срок эксплуатации. Такая конструкция позволяет избежать проблем, которые могут возникнуть при использовании ротора небольшого диаметра в целях экономии средств, особенно при эксплуатации с высокой частотой вращения. Ротор подвергается высокоточной механической обработке и проверке динамической балансировки, он используется в сочетании с подшипниками для тяжелых условий эксплуатации. Рама машины интегрированного типа обрабатывается до высокой точности и обеспечивает соосность винтов и зазоры между ними, увеличивая, таким образом, эффективность сжатия.

Эффективная система фильтрации и сепарации

  • Воздушный фильтр с отверстиями 1 мкм и масляный фильтр с отверстиями 10 мкм отличаются высокой пропускной способностью и обеспечивают длительный срок безопасной эксплуатации установки.
  • Масло и воздух проходят первичную очистку вихревого типа, а затем - вторичную окончательную сепарацию, при этом обеспечивается содержание масла в выходящем воздухе менее 3 ppm.
  • Если предусмотрен фильтр глубокой очистки, то содержание масла уменьшается до 0,001 ppm.
  • В качестве опции возможна установка такого фильтра, после которого качество воздуха будет соответствовать потребностям Заказчика.

Первоклассное технологическое оборудование

Специализированные, технически сложные машины и оборудование используются для обеспечения соответствия расчетным требованиям высокой точности. В процессе обработки поверхности зубьев для точной шлифовки и резки применяется винтовой заточной станок. Рама машины также подвергается обработке.

Машина с оптимальными функциями

В роторе использован оптимизированный профиль третьего поколения с соотношением числа зубьев 5:6. Это обеспечивает оптимальное зацепление, максимальную площадь контакта, меньшую длину и площадь утечки, более низкий перепад давления на зубьях и, как следствие, более высокую производительность.

Передовая технология производства и обработки материалов.

Оптимальная конструкция подшипникового узла обеспечивает продолжительный срок эксплуатации.

Точная шлифовка и резка при обработке поверхности зубьев, обработка каркаса на станках с цифровым управлением. Испытательное оборудование высшего качества способствует экономии в потреблении электроэнергии, снижению уровня шума и обеспечению более высокого качества.

Прочность и надежность позволяют заменить этим устройством изделия импортных брендов. Оно используется в локомотивах в качестве важнейшей части тормозной системы.

Выход воздуха в верхней части

  • Оптимальная конструкция системы циркуляции воздуха обеспечивает необходимый поток воздуха из холодной в горячую зону, снижая температуру в нижней части рамы.
  • Охлаждающий воздух поступает из нижней поперечной части агрегата, а горячий воздух выходит из верхней части в целях обеспечения необходимой вторичной обработки и повторного использования горячего воздуха.

Надежное подключение

  • Жесткое соединение и автоматическое выравнивание двигателя и центральной ЭВМ для обеспечения стабильной безопасности.
  • Импортное гибкое муфтовое соединение, поглощающее воздействия, демпфирующее колебания, обеспечивает эффективную передачу.

Звукоизолирующий кожух

  • Встроенная высокоэффективная система поглощения шума, противопожарный звукоизолирующий материал.
  • Стандартный звукоизолирующий кожух для минимизации шума.
  • Эргономичный дизайн для обеспечения удобной эксплуатации и технического обслуживания.

Высококачественная система охлаждения

  • Применена панельная конструкция, маслоохладитель и доохладитель встроены для обеспечения компактности конструкции и высокой эффективности теплообмена.
  • Качественные материалы и точно выверенный процесс обеспечивают высокую прочность на сжатие и коррозионную стойкость охладителя.
  • Импортный вентилятор известной торговой марки обеспечивает высокую эффективность и низкий уровень шума.
  • Оптимизированная конструкция обеспечивает более низкую рабочую температуру компрессора и температуру подаваемого воздуха, предотвращает поступление влаги в систему циркуляции масла.

Специальный электродвигатель

  • Высокопроизводительный, прочный и долговечный
  • Внешнее смазочное отверстие для удобства эксплуатации и технического обслуживания
  • Изоляция F класса, класс защиты IP54.

Уникальное демпфирующее устройство

  • Уникальная трехпозиционная опора с использованием амортизатора.
  • Высококачественная демпферная система для амортизации вибрации подвижных частей и окончательного устранения вибрации и снижения шума.

Интеллектуальная система управления

  • Управление с помощью ПЛК, функционирование в автоматическом режиме, интеллектуальная работа. Все основные ключевые блоки и части – импортные, известных торговых марок для обеспечения надежной эксплуатации системы управления
  • Предусмотрены различные режимы работы: включение/выключение, непрерывный и автоматический режимы работы в целях снижения эксплуатационных затрат.
  • Защита фазировки, защита от перегрузки.
  • Автоматическая регулировка объема воздуха.
  • Автоматический защитный останов и сигнализация превышения давления и перегрева.
  • Сигнализация и защита блокировки сепаратора «масло-воздух» и защита блокировки фильтра.
  • Возможность подключения к сети, дистанционное управление и управление с взаимной блокировкой.

Технические характеристики винтового компрессора

Определение давления

При определении необходимого рабочего давления для обеспечения соответствия потребности оборудования в воздухе необходимо учитывать перепад давления вследствие различного диаметра и длины трубопроводов, сопротивление потоку и потери давления в оборудовании доочистки.

Если рабочее давление значительно меняется в различных блоках оборудования, необходимо рассмотреть возможность применения воздушных компрессоров различного давления.

Выбор модели

Расчет объема воздуха производится согласно стандарту «Руководство по проектированию воздушных компрессорных станций». Предпочтительно, чтобы объем был равен фактическому общему используемому объему плюс допуск. (Стандарт GB/T3853-eqv-ISO1217 можно применять в отношении всех объемов выходящего воздуха, указанных в каталоге компании).

Выберите подходящий воздушный компрессор из перечня, приведенного в таблице, исходя из объема воздуха и давления.

Качество и требования к сжатому воздуху

Большое количество влаги, присутствующей в сжатом воздухе, наносит серьезные повреждения высокоточным измерительным приборам, пневматическому инструменту, пневматическому оборудованию, клапанам, счетчикам и трубопроводам, поскольку влага может вызвать ржавчину и коррозию, загрязнение приборов. Это приводит к снижению качества продукта и повреждению оборудования, в результате чего могут возникнуть значительные расходы на ремонт и техническое обслуживание. Поэтому после воздушного компрессора необходимо предусмотреть систему очистки сжатого воздуха, там, где это требуется в соответствии с условиями эксплуатации.

Место установки

Место установки должно быть просторным и хорошо освещенным для обеспечения простоты эксплуатации и технического обслуживания.

На месте установки должна быть низкая температура, незначительный уровень запыленности, приточный воздух и хорошая вентиляция.

Как работает винтовой компрессор? - Air Compressors - Air treatment

Винтовой воздушный компрессор — это разновидность ротационного компрессора. Благодаря своей надежности, длительному сроку службы и универсальности винтовые компрессоры широко используются в различных отраслях промышленности. По сравнению с поршневыми компрессорами они в целом более эффективны и универсальны. Узнайте о принципе работы винтового компрессора.

Темы

Прежде всего, давайте рассмотрим элемент винтового компрессора. Элемент состоит из двух роторов, похожих по форме на спирали. Роторы имеют разную форму и разное количество пазов/зубьев (обычно один ротор имеет 4 зуба, а второй — 6 зубьев). Говоря простым языком, атмосферный воздух всасывается в этот винтовой элемент, и по мере продвижения вдоль роторов сжимается.

Винтовой элемент (блок) состоит из двух роторов, похожих на спираль с большим шагом и разным количеством зубьев. Чаще всего используется соотношение зубьев 4:6. По мере продвижения воздуха в направлении от впуска к выпуску вдоль роторов воздух сжимается по мере уменьшения пространства между зубьями роторов.

Наиболее распространенным типом винтовых компрессоров являются смазываемые маслозаполненные компрессоры. Для чувствительных процессов, требующих высокого качества сжатого воздуха, используются несмазываемые компрессоры. Процесс сжатия в смазываемом компрессоре выполняется следующим образом:


Воздушный контур:
Воздух всасывается через фильтр и открытый впускной клапан в компрессорный элемент и сжимается. Смесь сжатого воздуха и масла поступает в воздушный ресивер/маслоотделитель через обратный клапан. Затем воздух проходит через клапан минимального давления и охладитель воздуха и выходит через выпускной клапан. Во время работы под нагрузкой клапан минимального давления поддерживает давление в резервуаре маслоотделителя выше минимального значения, необходимого для смазки. Встроенный обратный клапан предотвращает выпуск сжатого воздуха из клапана в атмосферу во время работы без нагрузки. При остановке компрессора обратный клапан и впускной клапан закрываются, предотвращая попадание сжатого воздуха (и масла) в воздушный фильтр.

Масляный контур:

В воздушном ресивере/маслоотделителе под действием центробежной силы из воздушно-масляной смеси удаляется большая часть масла. Оставшееся масло удаляется маслоотделителем. Масло собирается в нижней части воздушного ресивера/маслоотделителя, которая служит резервуаром для масла. Масляная система оснащена термостатическим байпасным клапаном. Когда температура масла опускается ниже заданного значения, байпасный клапан перекрывает подачу масла в маслоохладитель, и маслоохладитель выводится из контура. Под действием давления воздуха масло из воздушного ресивера/маслоотделителя поступает в компрессорный элемент через масляный фильтр и клапан отсечки масла. Когда температура масла повышается до установленного значения, байпасный клапан открывает подачу масла из охладителя. При температуре приблизительно на 15 °C (27 °F) выше установленного значения через маслоохладитель проходит все масло. Клапан отсечки масла предотвращает заполнение компрессорного элемента маслом при остановке компрессора.

Смотрите также

Назначение воздушных поршневых и винтовых компрессоров

Существует немало сфер применения компрессоров, обеспечивающих подачу сжатого воздуха потребителям для эксплуатации как бытового, так и профессионального оборудования. Множество компаний предлагают широкий ассортимент агрегатов различного типа и мощности, среди которых потребители могут выбрать устройство, максимально соответствующее требуемым характеристикам. Одной из них является интернет-магазин воздушных компрессоров StarKraft, специалисты которой с радостью готовы поделиться информацией о назначении того или иного аппарата. Данная статья поможет покупателям определиться с выбором конкретного агрегата согласно поставленным эксплуатационным целям.

Компрессор воздушный, назначение которого заключается в подаче сжатого воздуха в различные пневматические инструменты, производственное оборудование, распылители воды или краски и т.д., обычно представлен в одном из наиболее распространённых вариантов исполнения. О них мы и поговорим ниже.

Назначение поршневого компрессора

Наиболее часто данный тип агрегатов выбирают владельцы малых коммерческих предприятий. Кроме этого, такой аппарат станет отличным помощником в решении бытовых задач. Назначение поршневого компрессора - обеспечивать кратковременную подачу воздуха в:

  • пневматические домкраты на станциях технического обслуживания;
  • оборудование для мойки автомобилей;
  • насосы для накачки колёс;
  • ручной инструмент для проведения ремонтных работ;
  • малярное оборудование для покраски поверхностей;
  • устройства для абразивной чистки;
  • другие приспособления и инструменты.

Оправдано использование такого агрегата при коротких циклах работы в сложных условиях. Стоит отметить, что поршневой компрессор отличается высоким уровнем шума и вибрации, а также подвержен ударным нагрузкам поэтому приобретая его, следует иметь в виду этот факт.

Назначение винтового компрессора

Винтовые агрегаты отличаются более сложной конструкцией и принципом действия. Они относятся к профессиональным устройствам и чаще покупаются владельцами промышленных предприятий. Такой аппарат прекрасно подходит для обеспечения подачи сжатого воздуха в оборудование:

  • фабрик;
  • заводов;
  • медицинских учреждений;
  • средних и крупных производственных предприятий.

Отличительной чертой каждого винтового компрессора является более долгий срок службы агрегата. Кроме этого, устройства подобного типа обеспечивают более длительную подачу сжатого воздуха, по сравнению с поршневыми аппаратами. Отсутствие вибраций и ударных нагрузок при эксплуатации делают эти компрессоры высококлассными аппаратами с долгим сроком службы. Однако, стоит отметить, что их цена значительно выше, а обслуживание, зачастую, требует участия квалифицированного специалиста.

Подготовлено: Александр Пушнов

Все о технологии смазываемых маслом воздушных компрессоров

Сравнение смазываемых и бессмазочных компрессоров

В ротационных винтовых компрессорах со впрыском масла оно используется для множества целей. Оно впрыскивается в компрессионную камеру для охлаждения машины, обеспечивает достаточное смазывание подвижных деталей, обеспечивает уплотнение и помогает выполнять рассеивание шума. Термостатический клапан также играет незаменимую роль в поддержании оптимальной температуры по всему диапазону температуры окружающей среды путем регулировки количества масла, которое передается в масляный охладитель или перепускной канал.

Для удаления масла из конечного продукта сжатый воздух после выхода из компрессорной головки проходит через маслоотделитель. В нем происходит удаление большей части масла путем изменения скорости. После этого для снижения количества масла можно использовать коалесцирующие фильтры, что в результате приводит к низкому выносу масла порядка 2-5 млн-1.

С другой стороны, в бессмазочном воздушном компрессоре масло вообще не используется в тех полостях, где производится сжатие. Ведущий и ведомый ротор не соприкасаются, а их положение поддерживается неизменным с помощью смазываемых синхронизирующих механизмов, которые расположены вне компрессионной камеры. Это обеспечивает полное отсутствие масла в воздухе, подаваемом воздушным компрессором. В бессмазочных компрессорах с впрыском воды вместо масла используется вода, которая выполняет те же функции, такие как охлаждение и смазывание.

Многие предприятия делают свой выбор в пользу бессмазочных компрессоров вместо смазываемых маслом компрессоров, поскольку бессмазочная конструкция гарантированно обеспечивает чистоту воздуха.

Советы по обслуживанию смазываемых компрессоров

Используйте правильное масло

В инжекционных винтовых компрессорах масло играет неотъемлемую роль. Для своей установки необходимо сделать выбор в пользу правильного типа масла. Оригинальное масло производителя оборудования всегда будет наилучшим выбором, поскольку оно помогает сохранить целостность системы и поддержать бесперебойную, эффективную работу компрессора.

Проверьте наличие утечек масла и воздуха

Утечки в системе могут коренным образом снизить эффективность и в итоге приведут к необязательным расходам. Исследование системы на обнаружение утечек проводится инженерами-специалистами послепродажного обслуживания с помощью ультразвуковой технологии, позволяющей быстро и легко установить наличие утечек в системе.

Регулярно выполняйте осмотр компрессорной головки

При надлежащем обслуживании срок службы компрессорной головки должен составлять 44 000 часов. Такие факторы как перегрев, плохое смазывание, конденсация и коррозия могут вызывать повреждения компрессорной головки, которые приводят к неисправностям или поломкам. Регулярная проверка на наличие проблем с компрессорной головкой поможет диагностировать и устранить их на ранней стадии.

Регулярно выполняйте проверку шлангов

Периодически выполняйте проверку шлангов компрессора, чтобы удостовериться в отсутствии трещин и коррозии, которые могут стать причиной утечки, которая приведет к снижению энергоэффективности и, в итоге, к необязательным расходам.

Сливайте конденсат из приемных воздушных резервуаров

Регулярный слив конденсата из приемных резервуаров обеспечит их чистоту и бесперебойную работу. Скопление влаги может отрицательно сказаться на качестве подаваемого сжатого воздуха.

Выполняйте проверку и замену воздушных фильтров

Если воздушный фильтр не справляется со своей задачей, он может пропускать внутрь частицы грязи и пыли. Это затруднит забор воздуха для компрессора. Если заметите скопление пыли, рассмотрите возможность замены воздушного фильтра.

Посмотрите это видео, чтобы узнать, каким образом действует компрессорная головка

Компрессоры винтовые промышленные.

Воздушное охлаждение

Все больше предприятий отдают предпочтение винтовым компрессорам, не таким шумным и энергоёмким, как поршневые. И это вполне оправдано: изделия, благодаря своей конструкции, обладают рядом преимуществ.

Принцип действия винтовых компрессоров

Воздух, предварительно очищенный фильтром, попадает в камеру через впускной клапан. Далее вращающийся ротор перемешивает поток с маслом (если это предусматривается конструкцией – есть и безжидкостные агрегаты), которое устраняет зазоры между ротором и корпусом, а также отводит тепло. Потом воздух поступает в другую камеру, где происходит отделение смазывающего состава. Затем поток воздуха охлаждается, а масло очищается и снова идет в «свой» блок.

Преимущества винтовых компрессоров

В первую очередь это высокотехнологическое решение для создания источника сжатого воздуха, где применяется совершенное устройство – винтовой блок. В ходе изготовления компрессоров производители используют их в уже готовом виде. Блоки делают на специализированных предприятиях (в основном в Западной Европе). Их качество не вызывает сомнений: изготовители дают гарантию на срок не менее 2-х лет.

Поставляемые нами винтовые компрессоры

Винтовые компрессоры масляные (маслозаполненные)

Винтовые масляные компрессоры поставляются в полной готовности и заправлены маслом.

Серия винтовых компрессоров с принудительной смазкой L30 — L132 могут поставляться со встроенной системой утилизации тепла, а модели мощностью до 75 кВт — со встроенным осушителем. Конструкции уплотнения вала, встроенного масляного фильтра и регулирующего масляного клапана обеспечивают сокращение до минимума числа внешних шлангов.

Модели L50, L80 с КПД премиум-класса, как и новая модель L140, отличаются увеличенным объемом компрессорных головок, обеспечивая экономию расходов на электроэнергию на уровне 8 %. Эта линейка компрессоров оснащается компрессорными головками увеличенного объема, обеспечивая высочайшие показатели КПД.

Новая серия винтовых компрессоров с принудительной смазкой L160 — L290 помимо компрессионной головки оснащена некоторыми дополнительными элементами, такими как радиальные вентиляторы с фиксированной и регулируемой скоростью вращения.

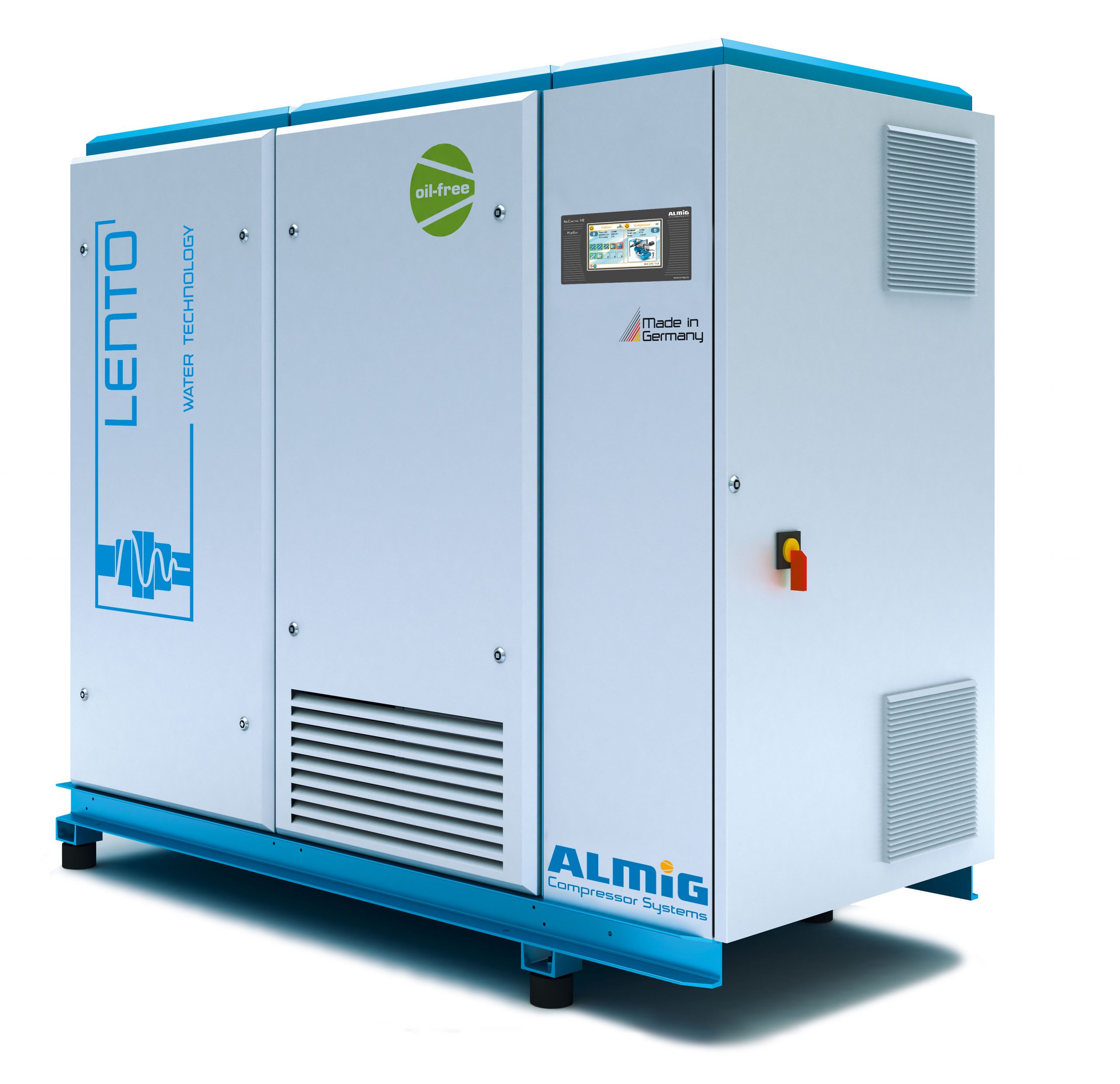

Винтовые компрессоры безмасляные

Винтовые безмасляные компрессоры - 100% гарантия полного отсутствия примеси масла!

Помимо соответствия законодательным требованиям, безмасляное оборудование спирального типа позволяет снизить стоимость владения за счет отсутствия необходимости в замене фильтров, очистке масляного конденсата и расходе энергии на предотвращение потерь давления из-за фильтрации.

Серия DH - ротационный винтовой компрессор с водяным впрыском. Не содержат абсолютно никакого масла и имеют сертификат ISO 8573-1 для нулевого класса (2010) и отсутствия силикона.

Серия D - роторно-винтовые компрессоры сухого сжатия. Охватывает широкий диапазон расхода от 8,9 до 51,8 м3/мин. Новые модели (мощностью от 160 до 315 кВт), в которых также используется двухступенчатая компрессорная головка, обеспечивают подачу воздуха, не содержащего масла и силикона.

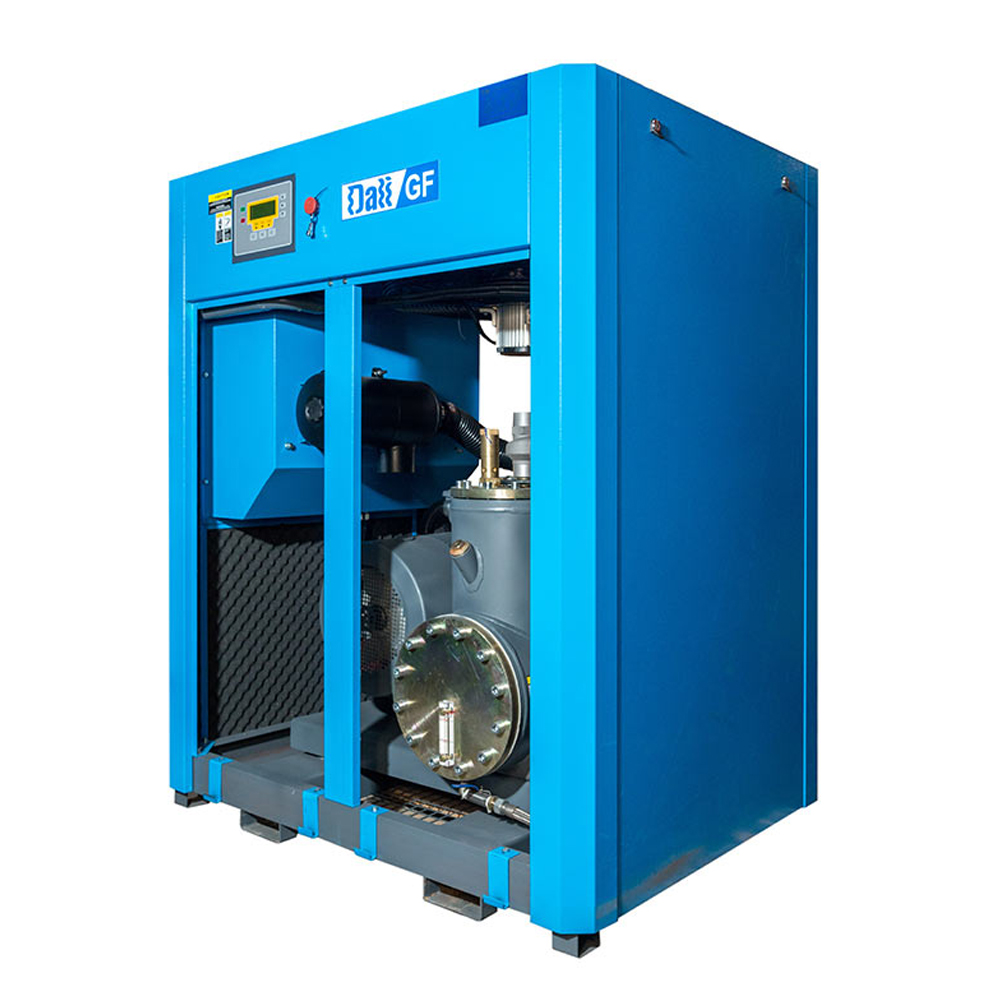

Винтовые компрессоры с частотным регулированием

Винтовые компрессоры с частотным регулированием - экономия энергии и надежность.

В RS-серии компрессоров CompAir установлена система двигателя с переключением магнитного сопротивления, имеющая исключительно высокий КПД. Возможность четко согласовать мощность и потребность в воздухе позволяет компрессорам получать количество энергии, достаточное для выполнения задачи.

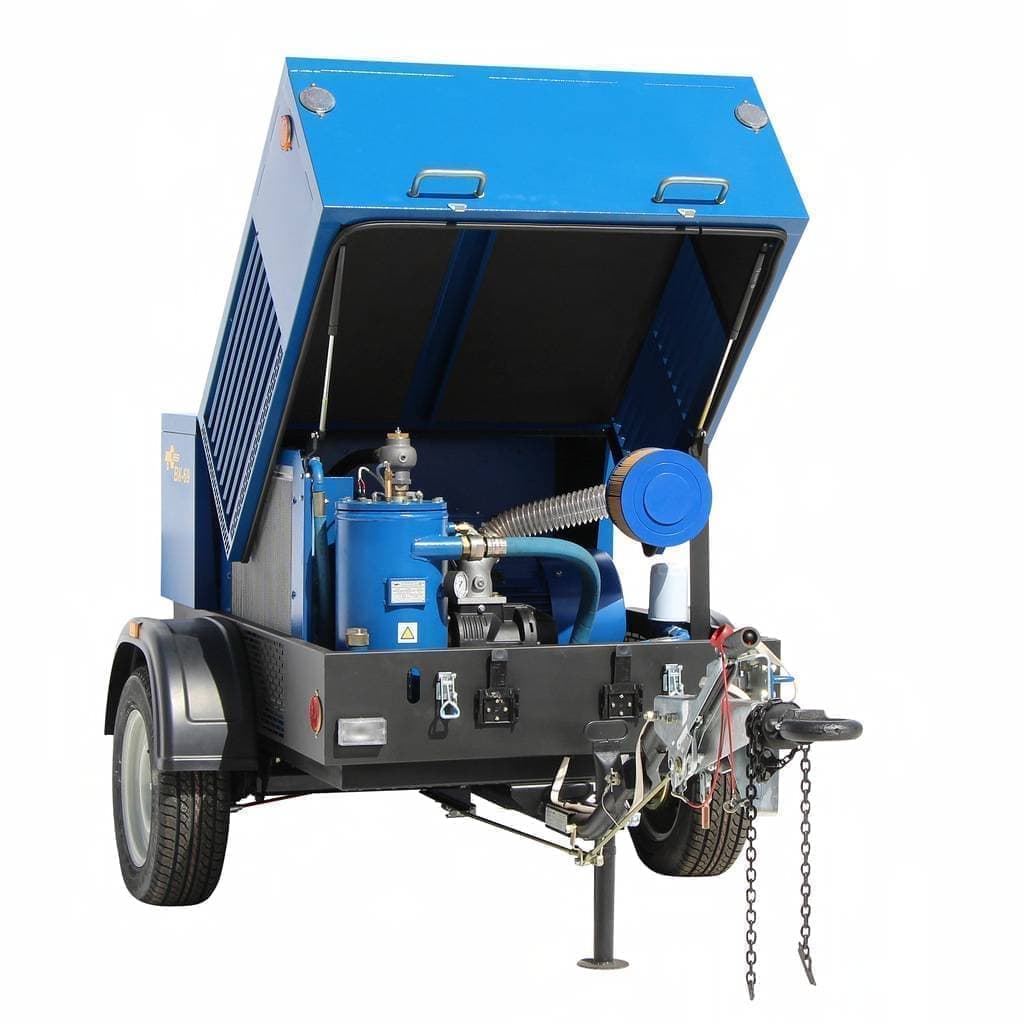

Винтовые дизельные передвижные компрессоры

Винтовой дизельный передвижной компрессор - использование в самых суровых условиях.

Портативные компрессоры серии С с дизельным приводом гарантируют высокую энергоэффективность, низкий уровень выбросов и большое число других инновационных функций, значительно облегчающих выполнение ежедневных задач и технического обслуживания.

Полный ряд передвижных дизельных компрессоров CompAir включает более 30 моделей. Рабочее давление компрессоров в зависимости от модели составляет от 7 до 24 атм. с производительностью до 27 м кубических/мин.

Есть и иные плюсы:

  1. Отсутствие серьезных финансовых вложений в монтаж и наладку. В отличие от поршневых систем нет необходимости в обустройстве фундамента, массивных станин и большого ресивера.
  2. Высокие эксплуатационные параметры. Компрессор может работать непрерывно.
  3. Надежность. Благодаря совершенной конструкции моторесурс (долговечность) у винтовых агрегатов гораздо больше по сравнению с поршневыми.
  4. Длительный срок службы. При условии правильной эксплуатации устройство может проработать 15-20 лет без капитального ремонта. Такая надежность связана с минимальным количеством трущихся деталей в конструкции.
  5. Неприхотливость в техническом обслуживании, проводимом каждые 4-8 тысяч часов (для поршневых изделий данный период составляет 300-500 ч). При этом специальной подготовки персонала не требуется.
  6. Высокий (до 95%) КПД, что позволяет экономить электроэнергию. Это связано с особой системой регулирования, вырабатывающей ровно столько воздуха, сколько нужно оборудованию на текущий момент.
  7. Винтовые агрегаты более устойчивы к высокой температуре, мало вибрируют и не шумят так сильно, как поршневые конструкции.

Классификация винтовых компрессоров

Строгое разделение агрегатов на группы по определенным признакам довольно сложное: это количество роторов, направление осей (горизонтальное или вертикальное), степень герметичности, тип рабочего вещества, способ охлаждения и т. д. Поэтому на практике некоторые производители условно выделяют три группы данных устройств.

Маслонаполненные

Эти агрегаты имеют в своей конструкции ведомый и ведущий ротор. Заливаемая в камеру смазывающая жидкость устраняет непосредственный контакт этих элементов друг с другом. Количество подаваемого масла в среднем составляет литр в минуту на 1 кВт мощности компрессора. Маслонаполненные устройства отличаются очень низким (60-80 дБ при наличии звукопоглощающего кожуха) уровнем шума, сравнимым с работой бытовой техники.

Безмасляные

Здесь можно выделить две категории устройств, отличающиеся особенностями работы:

1. Агрегаты сухого сжатия. В их конструкцию входит синхронный электродвигатель, благодаря которому вращаются оба винта, не контактируя друг с другом. По сравнению с маслонаполненными системами эти компрессоры обладают меньшей производительностью, но и требуют более простого обслуживания из-за отсутствия смазывающей и охлаждающей жидкостей. Поэтому такие конструкции наиболее востребованы у владельцев загородных участков, небольших автомастерских.

2. Водозаполненные компрессоры. Считаются наиболее технологичными по сравнению с предыдущей и маслонаполняемой моделями. Вода обеспечивает эффективный отвод тепла, что позволяет достигать оптимальной производительности: до 13 бар в одной ступени. При этом сжатый воздух не нуждается в дополнительном охлаждении – это происходит «автоматически» благодаря воде, циркулирующей внутри устройства. Водозаполненные компрессоры гораздо дешевле своих «коллег», т. к. нет необходимости в установке масляных фильтров, резервуаров для сбора отработанной смазывающей жидкости. И еще один плюс: экологическая безопасность устройств, в которых используется вода, а не масло.

Передвижные

Без этих компактных и мобильных устройств сегодня сложно представить строительную площадку, дорожную организацию или промышленное предприятие. Источником энергии в таких конструкциях является собственный двигатель компрессора (дизельный или бензиновый), что делает его независимым от наличия электроснабжения. Плюсы передвижных винтовых компрессоров:

  • возможность оперативной доставки в нужное место;
  • малый расход масла;
  • редкие и несложные работы по обслуживанию;
  • отсутствие ресивера.

Из недостатков можно отметить несколько более высокую стоимость по сравнению со стационарными моделями и расходы на топливо, которые выше оплаты за электричество. Стоит рассмотреть некоторые особенности дизельных и бензиновых агрегатов. Первые имеют гораздо больший эксплуатационный ресурс, но стоят больше, сложны в техническом обслуживании и ремонте. Вторые гораздо дешевле и проще, хотя и служат не так долго. Поэтому бензиновые модели чаще покупают эпизодических или разовых работ.

3 - 30 л.с. Винтовые компрессоры

Блок в сборе

  • Готовность к работе
  • Полностью автоматический
  • Супер звукоизоляция
  • Гашение вибрации
  • Панели с порошковым покрытием
  • Для температуры окружающей среды до + 115 ° F
  • Легкий доступ ко всем точкам обслуживания

Airend

  • Одноступенчатый с впрыском охлаждающей жидкости для оптимального охлаждения ротора
  • Оригинальный винтовой компрессорный блок KAESER с профилем SIGMA
  • Поликлиновой, одинарный ремень

Привод

Поликлиновой ременной привод с автоматическим натяжением ремня

Контур охлаждающей жидкости и воздуха

  • Двухпоточный вентилятор и отдельные воздушные каналы для охлаждения двигателя, охладителя жидкости / сжатого воздуха, шкафа управления и внутренней части машины
  • Сухой воздушный фильтр
  • Пневматические впускные и выпускные клапаны
  • Бак сепаратора охлаждающей жидкости с тройной системой разделения
  • Предохранительный клапан
  • Обратный клапан минимального давления
  • Термостатический клапан и фильтр жидкости в контуре охлаждающей жидкости
  • Комбинированный охладитель жидкости и сжатого воздуха
  • Все полностью с трубопроводом
  • Муфты упругие

Рекуперация тепла (HR) (опция)

Опционально доступен со встроенной системой рекуперации тепла (пластинчатый теплообменник из нержавеющей стали)

Встроенный рефрижераторный осушитель (модели T)

  • Без ХФУ
  • Хладагент R-513A
  • Полная изоляция
  • Герметичный контур хладагента
  • Компрессор хладагента с функцией энергосбережения и циклическим отключением
  • Управление байпасом горячего газа
  • Электронный отвод конденсата с нулевыми потерями (ECO-DRAIN)
  • Связано с рабочим состоянием компрессора в неактивном состоянии
  • Непрерывный режим работы можно выбрать на сайте

Электродвигатель

  • Повышенная эффективность IE3
  • Полностью закрытый двигатель с вентиляторным охлаждением (TEFC)
  • Изоляция класса F для большего запаса хода

Электрические компоненты

  • Шкаф управления IP 54
  • Управляющий трансформатор
  • Преобразователь частоты Siemens (модели SFC)
  • Автоматический пускатель звезда-треугольник
  • Реле перегрузки
  • Вентиляция шкафа управления

СИГМА КОНТРОЛЬ 2

  • Светодиодные индикаторы «Светофор» сразу отображают рабочее состояние
  • Отображение обычного текста
  • 30 языков на выбор
  • Мягкие сенсорные клавиши с иконками
  • Полностью автоматизированный мониторинг и управление
  • Dual, Quadro, Vario, Dynamic и Continuous Control включены в стандартную комплектацию
  • Интерфейсы: Ethernet
  • Дополнительные опциональные коммуникационные модули для: Profibus DP, Modbus, Profinet, DeviceNet и EtherNet / IP
  • Слот для SD-карты для регистрации данных и обновлений
  • Считыватель RFID
  • Веб-сервер

Лучшие малогабаритные винтовые воздушные компрессоры [Top 7]

Малые винтовые воздушные компрессоры - это винтовые компрессоры с резервуарами от 60 до 120 галлонов. Эти воздушные компрессоры используются в легкой промышленности.

Эти компрессоры тихие и эффективные по сравнению с другими поршневыми воздушными компрессорами.

В этом руководстве для покупателя мы определим лучшие единицы для тех, кто хотел бы купить их напрямую. Все остальные должны заполнить форму ниже, чтобы получить БЕСПЛАТНО без обязательств расценки на воздушный компрессор .

Как работают роторные воздушные компрессоры

Роторно-винтовой компрессор - это воздушный компрессор, оснащенный ротационным механизмом прямого вытеснения.Они были изобретены как альтернатива традиционным поршневым компрессорам, использующим большие объемы воздуха под высоким давлением.

Процесс сжатия газа с помощью вращающегося винта вызывает незначительные пульсации или скачки потока, которые очень часто встречаются в поршневых компрессорах.

По этой причине винтовые компрессоры намного тише и производят меньше вибрации, чем их поршневые конкуренты.

Винтовые воздушные компрессоры наиболее эффективны в крупных промышленных применениях или для питания огромных пневматических инструментов, таких как гигантские отбойные молотки и массивные ударные гайковерты.Промышленный винтовой компрессор имеет 100% рабочий цикл.

Он может работать 24 часа в сутки, 7 дней в неделю без перерыва, и предназначен именно для этого. Сердцем каждого такого агрегата является роторный механизм прямого вытеснения, который стал жизнеспособной альтернативой традиционному поршню.

Лучшие малогабаритные винтовые воздушные компрессоры

1. Винтовой воздушный компрессор Ingersoll Rand, модель UP6-7.5TAS-125

Ingersoll Rand - ведущий производитель систем сжатого воздуха в США.Их понимание того, что промышленность хочет и нуждается в винтовых воздушных компрессорах, стало основным фактором их успеха.

«Общая воздушная система»

Ротационный винтовой воздушный компрессор UP6-7. 5TAS-125 представляет собой компактную «воздушную систему полного цикла». Компания Ingersoll Rand оборудовала этот винтовой воздушный компрессор циклическим рефрижераторным осушителем воздуха Energy Star и теплообменником из нержавеющей стали.

Инновационные интегрированные средства управления обеспечивают совместную работу винтового воздушного компрессора и осушителя воздуха, обеспечивая максимальную эффективность.-7.5TAS-125, и вы быстро поймете, почему эта линейка воздушных компрессоров Ingersoll-Rand попала в этот список.

  • Хорошо спроектированный с меньшим количеством соединений устраняет проблемные точки, утечки и перепады давления
  • Управление давлением нагнетаемого воздуха предотвращает возникновение избыточных давлений и продлевает срок службы инструмента
  • Poly-V Лучшая приводная система для сокращения затрат на техническое обслуживание системы
  • Низкий уровень 65 дБА при работе
  • Высокоэффективный охладитель может быть установлен удаленно для улучшения работы
  • Компактность
  • Автоматический запуск / остановка
  • Total Air System включает рефрижераторный осушитель с влагоотделителями, стоками и фильтрами.
  • Общая воздушная система включает
    • Фильтрация твердых частиц 0,1 мкм
    • Холодоосушитель прямого расширения с непрерывным режимом работы
    • Максимальное удаление влаги продлевает срок службы инструмента
Технические характеристики
  • Двигатель 7,5 л.с., 3-фазный
  • Давление нагнетания - 119 фунтов на квадратный дюйм
  • Емкость - 28 куб. Футов в минуту
  • Шум - 65 дБА

В компрессорах UP6 от Ingersoll-Rand используется трехфазное питание, что обеспечивает исключительную надежность, срок службы и экономичность двигателя.

Эти прочные и надежные воздушные компрессоры обеспечивают максимальную производительность как в цеху, так и в бухгалтерских книгах.

Что нам понравилось
  • Отличная репутация и надежность
  • Компактный и простой в установке
  • Тихая работа
  • Эффективный
  • Полный комплект с осушителем, фильтрами и водоотделителем
Недостаток

2. Винтовой воздушный компрессор Ingersoll Rand

Несмотря на горизонтальный бак, этот однофазный винтовой воздушный компрессор 230 В от одного из лидеров рынка Ingersoll Rand имеет очень компактную конструкцию.В то же время его электродвигатель с ODP 7,5 л.с. генерирует 28 кубических футов в минуту при 90 фунтах на квадратный дюйм, в то время как максимальный PSI был установлен на уровне 125.

Тем не менее, его относительно небольшой резервуар, всего 80 галлонов, делает эту модель Ingersoll Rand непригодной для крупномасштабных промышленных работ, требующих большого количества сжатого воздуха. Скорее, это выбор маляра или местного мастера.

Помимо однофазной версии, существует еще и трехфазная версия этой же модели. Перед операцией его следует закрепить на земле или других плоских поверхностях массивными винтами и резиновыми подушечками, чтобы избежать вибрации.

Что нам понравилось
  • Тихая работа
  • Стабильная подача сжатого воздуха
  • Требуется минимальное обслуживание
Недостаток
  • Относительно высокая розничная цена

3. КАС РС140ГЭК30 - Портативный винтовой воздушный компрессор

Портативный воздушный компрессор модели RS140GEC30 от CAS - настоящий воздушный зверь! Его сердце - идеально собранный 13-сильный двигатель Honda, который производит 20.5 кубических футов в минуту при 150 фунтах на квадратный дюйм. Этот портативный винтовой компрессор CAS был разработан для самых сложных переносных компрессорных работ.

Винтовой воздушный блок рассчитан на долгие годы службы при длительном рабочем цикле. Если ваша работа требует высокой производительности кубических футов в минуту в компактной конструкции, портативный винтовой компрессор CAS создан специально для вас!

Для экономии энергии электродвигатель этого устройства работает на холостом ходу при разгрузке, а в 30-галлонном резервуаре содержится достаточно воздуха, чтобы привести в действие большинство инструментов на строительной площадке.

Винтовой винт, один из важнейших компонентов компрессора, сделан в Германии с абсолютной точностью и вниманием к мельчайшим деталям! Насос компрессора NK 30 производит невероятные 3000 оборотов в минуту.

Плюсы
  • Сверхнадежный двигатель Honda
  • Винт немецкого производства
  • Электростартер на холостом ходу без нагрузки
Минусы
  • Цена завышена для портативного устройства
Портативный воздушный компрессор Viair 00088 88P
  • 12 Вольт - максимальное рабочее давление 120 фунтов на квадратный дюйм, двигатель должен работать во время использования.
  • 1,47 куб. Фут / мин, свободный поток при 0 фунт / кв. Дюйм макс. Потребление усилителя: 20 ампер
  • Портативный воздушный компрессор с питанием от зажимов типа «крокодил» напрямую от аккумулятора.

4. Атлас Копко G7-125 Винтовой воздушный компрессор 10 л.с.

Модель G7-125 Atlas Copco оснащена горизонтальным баком на 120 галлонов, расположенным прямо под шкафом. Этот винтовой воздушный компрессор изготовлен из лучших деталей и материалов, чтобы обеспечить 100% рабочий цикл в течение длительных периодов времени.

Он обеспечивает мощность 40 кубических футов в минуту при 125 фунтах на квадратный дюйм от 10-сильного двигателя. Винтовые элементы разработаны таким образом, чтобы они работали эффективно и бесшумно.

Кроме того, звукопоглощающий кожух дополнительно снижает уровень шума. Как трехфазный компрессор G7 разработан для работы с большинством электроинструментов. Он поставляется с 2-летней непрерывной гарантией от Atlas Copco на детали и обслуживание.

Верхняя система охлаждения компрессора гарантирует низкие затраты на электроэнергию и относительно небольшую занимаемую площадь.Обратите внимание, что в некоторых источниках гарантия указывается как «от бампера до бампера один год».

Плюсы
  • Тихая работа
  • 100% рабочий цикл
  • Низкие затраты на электроэнергию
Минусы
  • Не имеет функции регулирования скорости

5. Винтовой воздушный компрессор, 5 л. С. Модель QRS

Chicago Pneumatic - наш лучший выбор в классе 5 л.с. Он поставляется с баком на 60 галлонов и однофазным электродвигателем на 230 вольт.

Вы не можете ожидать, что он будет генерировать достаточно энергии для удовлетворительного выполнения работ на строительной площадке. Вместо этого вы должны использовать его в шинном магазине, сервисном магазине, малярном цехе или в гараже.

Мы выяснили, что QRS на самом деле означает «Тихий роторный винт». При использовании этот компрессор издает всего 62 дБ шума. Тем не менее, его двигатель TEFC генерирует 16,6 кубических футов в минуту при 150 фунтах на квадратный дюйм, в то время как максимальный PSI установлен на уровне 175.

Бак на шестьдесят галлонов необходимо опорожнить вручную. Нас удивило это незначительное неудобство, так как большинство других моделей оснащено системой автоматического слива бака.

Стандартная заводская гарантия на это устройство составляет один год. Если вам нужна более длительная гарантия, вам придется доплатить.

Что нам понравилось
  • Изготовлено с высокой точностью из высококачественных материалов
  • Очень тихая работа
  • Идеально подходит для использования дома или в гараже
Что нам не понравилось
  • Владелец должен доплачивать за расширенную гарантию

6. Малый винтовой воздушный компрессор Мини-роторно-винтовой воздушный компрессор

KAISHAN 126 CFM предназначен для тех, кто хочет делать покупки с ограниченным бюджетом.Если вы доверяете китайскому способу изготовления машин, этот маленький мальчик для вас.

Это безмасляный агрегат, обеспечивающий производительность 3,6 м³ / мин / 126 куб. Футов в минуту, 2,7 м³ / мин / 95 куб. Футов в минуту и ​​3,2 м³ / мин / 112 куб. Футов в минуту. Его рабочее давление составляет: 0,8 МПа / 8 бар / 115 фунтов на квадратный дюйм, а вес в упаковке составляет всего 700 кг, что очень мало для винтового воздушного компрессора, заметьте!

KAISHAN заказала американской компании SKK производство компрессорной части.

Точно так же австрийская компания Hoerbiger изготовила впускной клапан этого устройства.Так что не стоит переживать за качество сборки, если вы планируете покупать эту модель.

Плюсы
  • Доступен в 3 модификациях в зависимости от ваших потребностей в воздухе
  • Очень подробные технические характеристики, предоставленные производителем
  • Контактная форма внизу позволяет быстро оформить заказ
Минусы
  • KAISHAN все еще не входит в число громких имен в области винтовых воздушных компрессоров
Распродажа XPOWER P-230AT Mini Mighty Air Mover Utility Blower Fan с...
  • ПОВЫШЕНИЕ ПОТОКА ВОЗДУХА И ВЕНТИЛЯЦИИ: Идеально подходит для офисов, магазинов, мастерских и любых помещений, где не хватает свежего воздуха.
  • ЭНЕРГОЭФФЕКТИВНЫЙ ДВИГАТЕЛЬ 1/5 л. с.: Производит до 800 куб. ВСТРОЕННЫЕ РОЗЕТКИ ПИТАНИЯ: несколько вентиляторов в гирляндное соединение для более широкого охвата

7. Промышленный винтовой воздушный компрессор

BelAire BR75501 - наш выбор в классе промышленных винтовых воздушных компрессоров.И этот толстяк действительно создан для снабжения сжатым воздухом больших инструментов, работающих над крупномасштабными проектами.

Его сердце - электродвигатель 230 В 7,5 л.с., мощность которого просто огромна! Он производит 21,2 кубических футов в минуту при давлении 150 фунтов на квадратный дюйм. В то же время в резервуаре на шестьдесят галлонов воздуха хранится ровно столько, сколько нужно для нужд большинства отраслей промышленности.

Этот винтовой воздушный компрессор BelAire создан для обеспечения надежного и эффективного сжатого воздуха в промышленности. Этот винтовой компрессор обеспечивает 100% -ный режим работы и очень тихую работу.

Преимущества
  • Разумная производительность
  • Качественная сборка
  • Подходит для тяжелого промышленного использования, где требуется 100% рабочий цикл
Недостатки
  • Мы не уверены, что резервуар емкостью 60 галлонов подходит для этой модели

Роторные компрессоры по сравнению с другими компрессорами

В следующих абзацах мы проведем прямое сравнение винтового воздушного компрессора с его ближайшими конкурентами - поршневым компрессором, центробежным компрессором и зубчатым роторным компрессором.

Роторно-винтовой воздушный компрессор и поршневой компрессор

Два самых популярных типа компрессоров - это винтовые воздушные компрессоры и поршневые (или поршневые) воздушные компрессоры.

Таким образом, поршневые компрессоры больше подходят для проектов DIY и домашнего использования, в то время как винтовые компрессоры в основном используются в промышленности.

Компрессоры первого типа способны поддерживать 100% рабочий цикл в течение более короткого периода времени. Последний тип может дольше поддерживать 100% рабочий цикл.

Наконец, роторно-винтовые компрессоры обычно более тихие, чем поршневые.

Характеристика Винтовые компрессоры Поршневые компрессоры
Скорость работы ++++++ ++
Цена ++++++ +
Рабочий цикл ++++++ +++
Требуемое обслуживание + ++++++
Вместимость ++++++ ++
Винтовой компрессор против центробежного компрессора

Центробежный компрессор представляет собой роторно-динамический жидкостный компрессор с радиальным потоком, в котором в качестве рабочего тела используется воздух. В центробежных компрессорах используются вращающиеся на очень высокой скорости рабочие колеса (до 60 000 об / мин) для ускорения потока воздуха.

Затем диффузоры в устройстве замедляют поток воздуха. Этот процесс, называемый динамическим сжатием, использует скорость, чтобы вызвать увеличение давления.

Обычно эти компрессоры имеют промежуточные охладители между каждой ступенью для охлаждения воздуха, а также для удаления 100% конденсата во избежание повреждения рабочего колеса.

Характеристика Винтовые компрессоры Центробежные компрессоры
Максимум PSI 175 До 1200
л.с. 50500
Рабочий цикл ++++++ +++
Требуемое обслуживание + ++++++
Вместимость ++++++ +++

Роторный зубчатый компрессор и роторно-винтовой компрессор

Роторно-зубчатые компрессоры представляют собой поршневые компрессоры с двумя роторами, охватываемым и охватывающим.

Эти роторы движутся в противоположных направлениях внутри камеры сжатия. Они управляются набором шестерен, чтобы гарантировать оптимальное сжатие.

Когда роторы поворачиваются навстречу друг другу, они втягивают воздух. Всасывание прекращается после того, как роторы повернутся, чтобы полностью заблокировать входной порт.

Ротационные зубчатые компрессоры в основном используются для подачи исключительно чистого сжатого воздуха в лаборатории и больницы .

Характеристика Винтовые компрессоры Винтовые компрессоры
Качество сжатого воздуха Не подходит для использования в больницах Подходит для использования в больницах
Энергоэффективность Средняя Высокая
Рабочий цикл ++++++ +++
Требуемое обслуживание + ++++
Вместимость ++++++ ++++

Мы надеемся, что вам понравился наш пост с обзором лучших малых роторных воздушных компрессоров. Если вы не нашли то, что ищете, напишите нам комментарий.

Также у нас есть винтовые воздушные компрессоры XL для более тяжелых и промышленных компрессоров для предприятий пищевой промышленности.

Последнее обновление от 2021.06.05 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Винтовые воздушные компрессоры - Quincy Compressor


Ротационный винтовой воздушный компрессор обеспечивает принудительное смещение с помощью двух спиральных винтов.Маслозаполненная система, более распространенный тип роторно-винтовых компрессоров, заполняет пространство между винтовыми роторами смазкой на масляной основе, которая передает механическую энергию и создает герметичное гидравлическое уплотнение между двумя роторами. Атмосферный воздух поступает в систему, и переплетенные винты проталкивают его через компрессор.

Как работают винтовые воздушные компрессоры?

Все компрессоры работают с использованием механического элемента, который физически уменьшает объем воздуха, который забирает, сжимая его. В ротационном винтовом компрессоре этот механический компонент представляет собой пару винтов. Эти два винта сцеплены вместе и непрерывно вращаются. Воздух входит и затем сжимается в зазоре между резьбой винта. Большинство винтовых компрессоров заполнены маслом, хотя доступны безмасляные винтовые компрессоры.

Вот как работают маслозаполненные винтовые компрессоры:

  1. Воздух поступает в компрессор через впускной клапан.
  2. Затем воздух проходит через линию регулирования давления в регулирующий клапан.Этот процесс устанавливает давление воздуха в системе.
  3. И масло, и воздух попадают в компрессор, где они объединяются в туман. Воздух проходит длину соответствующих вращающихся винтов и сжимается.
  4. После выхода из компрессора воздух и масляный туман попадают в резервуар первичного маслоотделителя. В резервуаре используется центробежная сила, чтобы молекулы масла собирались вместе, образуя капли, которые падают на дно резервуара. Затем масло можно повторно использовать в воздушном компрессоре для следующей порции воздуха.
  5. Затем воздух поступает во вторичный разделительный фильтр, который дополнительно очищает воздух и удаляет больше масла.
  6. Затем безмасляный воздух выходит из системы в резервный резервуар или в подключенные пневматические инструменты или механизмы.
  7. Масло поступает из бака сепаратора в маслоохладитель. Затем он проходит через фильтр, удаляющий мусор, и возвращается в воздушный компрессор.

Ротационный воздушный компрессор с осушителем воздуха | Винтовые воздушные компрессоры с осушителем, устанавливаемые на основании

Винтовые компрессоры , устанавливаемые на основании, с осушителем воздуха идеально подходят для применений, в которых воздушный резервуар расположен удаленно.Доступный мощностью 5, 7,5, 10, 15 20, 25, 30, 35, 40 и 50 л.с., установленный на основании компрессор с осушителем воздуха обладает прочными функциями, обеспечивающими долгий срок службы и лучшую производительность. Компактная конструкция делает этот тип ротационного винтового воздушного компрессора экономным местом.

Встроенный осушитель воздуха Преимущество

Беспокойство о влажности является синонимом воздушных компрессоров. Постоянное содержание воздушного компрессора в сухом и сухом состоянии имеет решающее значение для его долгого срока службы и бесперебойной работы.Таким образом, осушитель воздуха становится дополнительным, но важным капиталовложением. Но с установленным на основании воздушным компрессором с осушителем воздуха покупателю не нужно беспокоиться о приобретении осушителя воздуха отдельно. Роторный воздушный компрессор , установленный на основании, имеет встроенный осушитель воздуха.

Упрощенная покупка в сети Compressor World

В Compressor World купить роторно-винтовой воздушный компрессор стало проще, чем когда-либо прежде. Имея несколько брендов под одной крышей, покупатели могут просматривать различные продукты, просматривать и сравнивать цены, модели и функции, а также получать лучшие расценки на выбранный продукт. Кроме того, возможность Haggle it ™ (переговоры о расценке для получения более выгодной сделки) помогает покупателям получить лучшую цену на продукт и сэкономить больше. Чтобы помочь покупателям выбрать роторный воздушный компрессор, устанавливаемый на основании, который лучше всего подходит для их бизнеса, в Compressor World есть специалисты по воздушным компрессорам, готовые помочь в любое время.

Итак, для получения дополнительной информации и рекомендаций по выбору подходящего роторно-винтового компрессора для вашего бизнеса, сразу же свяжитесь с нашими экспертами по воздушным компрессорам.

Compressor World - это онлайн

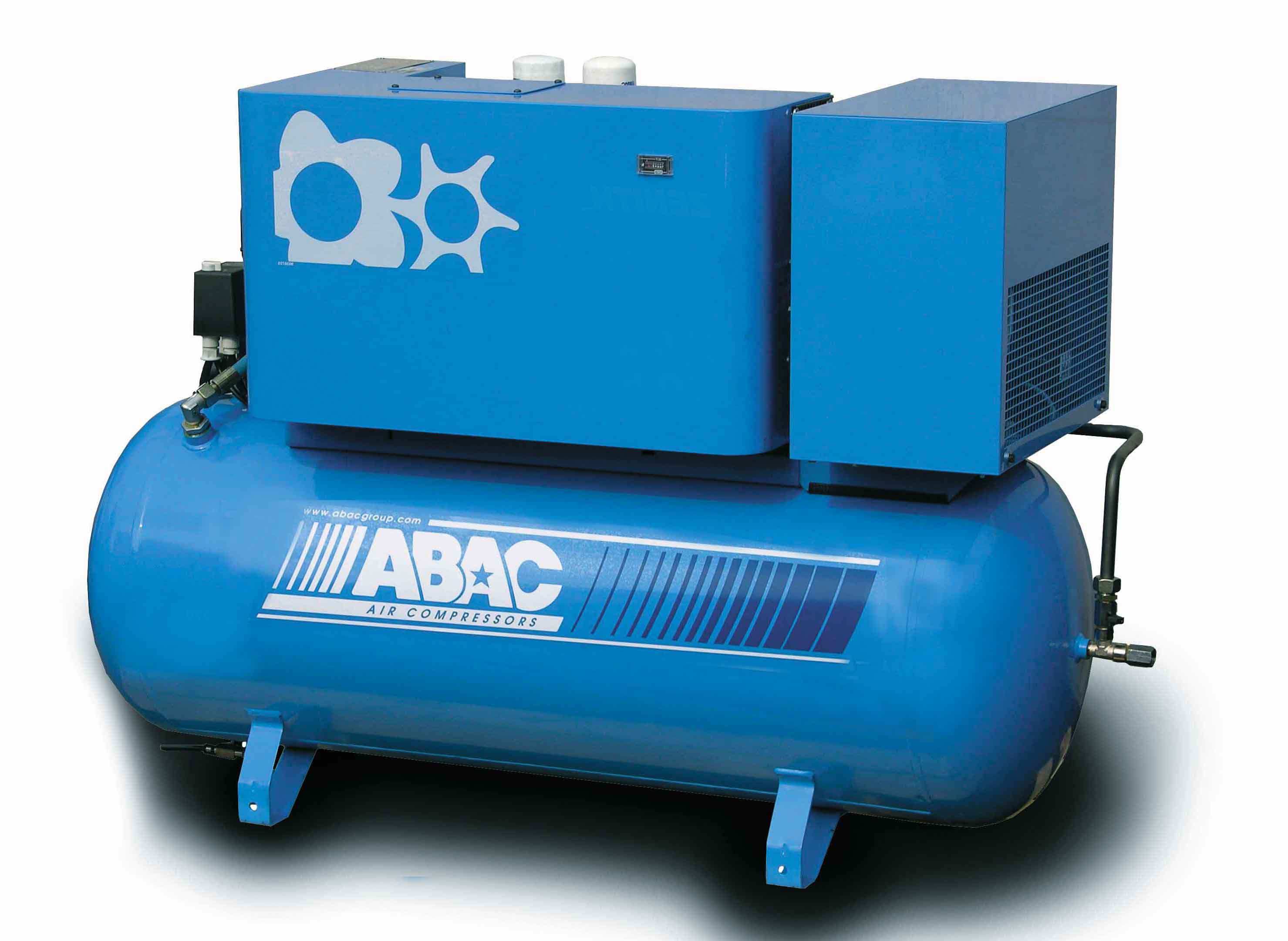

Компрессор, установленный на основании с осушителем воздуха

хранить. Найдите огромный выбор ротационных воздушных компрессоров с осушителями воздуха, устанавливаемых на цоколь, и осушителей воздуха от ведущих производителей. Поговорите с одним из наших опытных экспертов по базовым установкам с осушителями воздуха по телефону 866. 778.6572. Бесплатная доставка и налог бесплатно!

Общая система компрессора воздуха | Винтовые воздушные компрессоры с охлаждаемым осушителем и накопительным баком

Производители винтовых компрессоров предлагают различные характеристики, наши специалисты обычно продвигают винтовые компрессоры, которые обладают этими характеристиками, по следующим причинам:

Элемент Пособие
Звуковые кожухи Снижая уровень шума, они могут быть установлены в производственной зоне
На баке Конструкции для экономии места, воздушные баллоны с кодом ASME - обычно на резервуарах емкостью 60, 80, 120 галлонов.
Приводной двигатель TEFC Что означает «Двигатель с полностью закрытым вентиляторным охлаждением», это отличные двигатели для грязных сред. Двигатели ODP (Open Drip Proof) обычно дешевле и требуют обслуживания)
Навесные осушители воздуха Сухой воздух - предварительно смонтированный и поданный по трубопроводу с компактной конструкцией

* Мы рекомендуем системы общего воздуха, в которых осушитель воздуха не установлен в шкафу компрессора. Звоните с вопросами.

Зачем покупать новые воздушные компрессоры, а не бывшие в употреблении? Помните, что есть причина, по которой кто-то обменял свой использованный воздушный компрессор, потенциальный ремонт бывшего в употреблении компрессора может намного превысить стоимость нового.

Кто будет обслуживать мой воздушный компрессор?

Производители компрессоров предлагают сервисную сеть для поддержки своей продукции. После того, как машина будет приобретена в Compressor World, один из наших экспертов направит информацию в местные сервисные центры.Все гарантии и последующее обслуживание (профилактическое обслуживание) могут быть выполнены в сервисном центре производителя.

Я нашел подходящий винтовой компрессор, что еще мне нужно знать перед покупкой этого компрессора?

После того, как вы выбрали правильный винтовой компрессор для вашего предприятия, вам необходимо знать правильное напряжение. У вас одно- или трехфазное питание, варианты:

Однофазный (3, 5 и 7,5 лошадиных сил)

Трехфазный (все)

  • 200-208 / 3/60
  • 230–240 / 3/60
  • 460-480 / 3/60
  • 575-600 / 3/60

Мы также спрашиваем, для какого давления вы хотите установить компрессор, стандартное давление в отрасли составляет 125 фунтов на квадратный дюйм, но в некоторых случаях клиенты просят 150 или 175 фунтов на квадратный дюйм. При каждом изменении на 1 фунт / кв. Дюйм от номинального давления тормозная мощность изменится на 0,5% от номинального значения BHP. Подумайте о снижении давления в коллекторе и начните экономить энергию.

Compressor World - это онлайн

Total Air Systems

хранить. Найдите огромный выбор систем Total Air Compressor Systems, Total Air Compressors от ведущих производителей. Поговорите с одним из наших опытных экспертов Total Air System по телефону 866.778.6572. Бесплатная доставка и налог бесплатно!

Винтовые воздушные компрессоры | Винтовые воздушные компрессоры по лучшей цене

Каждый производитель винтового винта предлагает винтовой компрессор , монтируемый на опоре, .Меньшие размеры отлично подходят для плотной установки или замены вышедших из строя винтовых компрессоров на агрегате, установленном на резервуаре. Компрессоры большего размера (обычно 25 л.с. и выше), как правило, монтируются на основании из-за веса и размера компрессора.

Производители винтовых компрессоров предлагают различные функции, наши специалисты обычно продвигают винтовые компрессоры, которые обладают этими характеристиками, по следующим причинам; пуск звезда-треугольник (функция энергосбережения), двигатели TEFC (полностью закрытые, с вентиляторным охлаждением), фазовая защита и звукоизоляция.

Ведущие марки воздушных компрессоров: Atlas Copco, Quincy Compressor, ELGI Compressor, Champion Compressor, Chicago Pneumatic Compressors, Hertz Compressors, Ingersoll-Rand Compressors, KORE Compressor, Mattei Compressors, Saylor-Beall Compressor и Sullair Compressors.

Не уверен, сколько воздуха выпускает ваш компрессор. Практическое правило - 3,5 кубических футов в минуту на 1 л.с.

Что люди покупают?

Люди все спрашивают, что люди покупают. Вот краткий обзор того, какие отрасли покупают; Производители гранита Компрессоры 10-30 л.с.), автомобильная промышленность (компрессоры 5-15 л. с.), общее производство (5-500 л.с.), фармацевтика (смазочные и не смазочные материалы, 3-100+ л.с.), восстановление (компрессоры 3-25 л.с.), медицинские (компрессоры от 3 до 50 л.с.) и многое другое.

Зачем покупать новые воздушные компрессоры, а не бывшие в употреблении? Помните, что есть причина, по которой кто-то обменял свой использованный воздушный компрессор; Возможный ремонт бывшего в употреблении компрессора может намного превысить стоимость нового.

Кто будет обслуживать мой воздушный компрессор?

Производители компрессоров предлагают сервисную сеть для поддержки своей продукции. После того, как машина будет приобретена в Compressor World, один из наших экспертов направит информацию в местные сервисные центры. Все гарантии и последующее обслуживание (профилактическое обслуживание) могут быть выполнены в сервисном центре производителя.

Я нашел подходящий винтовой компрессор, что еще мне нужно знать перед покупкой этого компрессора?

После того, как вы выбрали правильный винтовой компрессор для вашего предприятия, вам необходимо знать правильное напряжение. У вас одно- или трехфазное питание, варианты:

Однофазный (3, 5 и 7,5 лошадиных сил)

Трехфазный (все)

  • 200-208 / 3/60
  • 230–240 / 3/60
  • 460-480 / 3/60
  • 575-600 / 3/60

Мы также спрашиваем, для какого давления вы хотите установить компрессор. Стандартное давление в отрасли составляет 125 фунтов на квадратный дюйм, но в некоторых случаях клиенты просят 150 или 175 фунтов на квадратный дюйм.При каждом изменении на 1 фунт / кв. Дюйм от номинального давления тормозная мощность изменится на 0,5% от номинального значения BHP. Подумайте о снижении давления в коллекторе и начните экономить энергию.

Compressor World - это онлайн

Роторные воздушные компрессоры, устанавливаемые на основании

хранить. Найдите огромный выбор компрессоров, устанавливаемых на основании, Винтовых компрессоров, устанавливаемых на основании, от ведущих производителей. Поговорите с одним из наших опытных экспертов по базовым воздушным компрессорам по телефону 866. 778.6572. Бесплатная доставка и налог бесплатно!

Каждый производитель винтового винта предлагает винтовой компрессор , монтируемый на опоре, .Меньшие размеры отлично подходят для плотной установки или замены вышедших из строя винтовых компрессоров на агрегате, установленном на резервуаре. Компрессоры большего размера (обычно 25 л.с. и выше), как правило, монтируются на основании из-за веса и размера компрессора.

Производители винтовых компрессоров предлагают различные функции, наши специалисты обычно продвигают винтовые компрессоры, которые обладают этими характеристиками, по следующим причинам; пуск звезда-треугольник (функция энергосбережения), двигатели TEFC (полностью закрытые, с вентиляторным охлаждением), фазовая защита и звукоизоляция.

Ведущие марки воздушных компрессоров: Atlas Copco, Quincy Compressor, ELGI Compressor, Champion Compressor, Chicago Pneumatic Compressors, Hertz Compressors, Ingersoll-Rand Compressors, KORE Compressor, Mattei Compressors, Saylor-Beall Compressor и Sullair Compressors.

Не уверен, сколько воздуха выпускает ваш компрессор. Практическое правило - 3,5 кубических футов в минуту на 1 л.с.

Что люди покупают?

Люди все спрашивают, что люди покупают. Вот краткий обзор того, какие отрасли покупают; Производители гранита Компрессоры 10-30 л.с.), автомобильная промышленность (компрессоры 5-15 л.с.), общее производство (5-500 л.с.), фармацевтика (смазочные и не смазочные материалы, 3-100+ л.с.), восстановление (компрессоры 3-25 л.с.), медицинские (компрессоры от 3 до 50 л.с.) и многое другое.

Зачем покупать новые воздушные компрессоры, а не бывшие в употреблении? Помните, что есть причина, по которой кто-то обменял свой использованный воздушный компрессор; Возможный ремонт бывшего в употреблении компрессора может намного превысить стоимость нового.

Кто будет обслуживать мой воздушный компрессор?

Производители компрессоров предлагают сервисную сеть для поддержки своей продукции. После того, как машина будет приобретена в Compressor World, один из наших экспертов направит информацию в местные сервисные центры. Все гарантии и последующее обслуживание (профилактическое обслуживание) могут быть выполнены в сервисном центре производителя.

Я нашел подходящий винтовой компрессор, что еще мне нужно знать перед покупкой этого компрессора?

После того, как вы выбрали правильный винтовой компрессор для вашего предприятия, вам необходимо знать правильное напряжение. У вас одно- или трехфазное питание, варианты:

Однофазный (3, 5 и 7,5 лошадиных сил)

Трехфазный (все)

  • 200-208 / 3/60
  • 230–240 / 3/60
  • 460-480 / 3/60
  • 575-600 / 3/60

Мы также спрашиваем, для какого давления вы хотите установить компрессор. Стандартное давление в отрасли составляет 125 фунтов на квадратный дюйм, но в некоторых случаях клиенты просят 150 или 175 фунтов на квадратный дюйм.При каждом изменении на 1 фунт / кв. Дюйм от номинального давления тормозная мощность изменится на 0,5% от номинального значения BHP. Подумайте о снижении давления в коллекторе и начните экономить энергию.

Compressor World - это онлайн

Роторные воздушные компрессоры, устанавливаемые на основании

хранить. Найдите огромный выбор компрессоров, устанавливаемых на основании, Винтовых компрессоров, устанавливаемых на основании, от ведущих производителей. Поговорите с одним из наших опытных экспертов по базовым воздушным компрессорам по телефону 866.778.6572. Бесплатная доставка и налог бесплатно!

Плюсы и минусы одноступенчатых и двухступенчатых винтовых воздушных компрессоров

Скотт Фолсом, FS-Curtis

На современных производственных предприятиях ключевой персонал предприятия сталкивается с рядом проблем.Как мне увеличить производство? Как снизить затраты? Какие улучшения принесут мне наибольшую отдачу? Вопросы, которые руководители предприятий должны постоянно задавать себе, столь же распространены, сколь и важны: «Работает ли мой завод с максимальной эффективностью и насколько низки мои« затраты на виджет »?»

Среди множества «систем», которыми занимается заводской персонал, система сжатого воздуха часто предоставляет самые большие возможности для улучшения и общей экономии. Есть много производителей и несколько технологий воздушных компрессоров на выбор.Возвратно-поступательные или поворотные? Фиксированная скорость или переменная скорость? Масло залито или без масла? Одноступенчатая или двухступенчатая технология? Этого достаточно, чтобы любому захотелось убежать и спрятаться!

В этой статье рассматривается сравнение одноступенчатых винтовых воздушных компрессоров с двухступенчатыми, а также преимущества и недостатки каждой технологии. У обоих есть место, и между ними есть некоторые явные различия.

Винтовые воздушные компрессоры часто предоставляют предприятиям самые большие возможности для улучшения и экономии.

Основы винтового сжатия

Принцип винтового сжатия воздуха ничем не отличается от возвратно-поступательного (поршневого) сжатия. Оба являются объемными машинами прямого вытеснения, которые забирают фиксированный объем воздуха при атмосферном давлении с каждым оборотом и уменьшают этот объем для повышения давления до некоторого значения выше атмосферного.

В отличие от поршневых воздушных компрессоров, в которых используется цилиндр и поршень в процессе линейного сжатия, в ротационных винтовых воздушных компрессорах используется пара винтовых соединений (роторов), содержащихся в корпусе статора (компрессорный блок), с впускным отверстием на одном конце и выпускным отверстием. порт на другом конце.У охватываемого ротора есть «лопасти», нарезанные по спирали (спирали) по всей длине ротора, а на охватывающем роторе есть соответствующие «канавки» (канавки), вырезанные по спирали по всей его длине. Наружный и охватывающий роторы имеют очень жесткие допуски и зацепляются друг с другом при вращении. Поскольку концы охватываемого и охватывающего роторов соединяются на стороне входного порта компрессорного блока, остается свободное пространство (объем), где атмосферный воздух всасывается в камеру сжатия.

Как только охватываемый и охватывающий ротор «встречаются» во входном отверстии, объем всасываемого воздуха оказывается зажатым между выступами / канавками и корпусом статора. Из-за спирального рисунка лопастей / канавок на роторах пространство между роторами и корпусом статора постепенно уменьшается до тех пор, пока взаимно зацепляющиеся роторы не окажутся перед выпускным отверстием. На выходе объем всасываемого атмосферного воздуха был уменьшен, что привело к более высокому давлению в соответствии с законом Бойля: объем и давление обратно пропорциональны.

Основные единицы измерения

Сжатый воздух, содержащийся в герметичной системе, является запасенной энергией, которую можно использовать для «работы», позволяя воздуху расширяться до атмосферного давления.Это расширение сжатого воздуха обратно до атмосферных условий, которое направляет воздух по трубе, приводит в действие линейные и поворотные приводы, приводит в действие автоматизированное производственное оборудование и множество других полезных "работ".

При рассмотрении системы сжатого воздуха следует учитывать три основных единицы измерения: расход, давление и мощность.

  • Расход - это мера объемного расхода, выражаемая в кубических футах в минуту, что означает кубические футы в минуту. Имейте в виду, что «cfm» - это общее описание, и без дальнейшего определения условий окружающей среды и точки, в которой производится измерение, это действительно бессмысленное число.Следует изучить различия между acfm, scfm и icfm. Для целей этого обсуждения мы будем использовать общее описание cfm.
  • Давление - это мера силы, выражаемая в фунтах на квадратный дюйм, что означает фунты на квадратный дюйм. Это тоже общее описание, и без дальнейшего пояснения того, о каком давлении вы говорите, пси на самом деле бессмысленное число. Следует узнать о различиях между psia, PSIatm и psig.Для целей этого обсуждения мы будем использовать общее описание psi.
  • Мощность - это мера энергии, необходимая для производства расхода x при давлении y , выражается в кВт, что означает киловатты.

Технически конечные пользователи не платят за сжатый воздух, они платят за энергию (кВт), необходимую для получения желаемого потока и давления. Задача конечного пользователя состоит в том, чтобы определить наиболее эффективный способ производства необходимого объема сжатого воздуха при требуемом давлении.

Выбор и расчет безмасляных воздушных компрессоров - запись вебинара

Загрузите слайды и посмотрите запись БЕСПЛАТНОЙ интернет-трансляции, чтобы узнать:

  • Насколько правильный выбор соответствует различным областям применения, давлению нагнетания и пропускной способности подаваемого воздуха
  • Как исходные данные о производительности определяют размер, выбор, стратегии управления мощностью и, в конечном итоге, потребление энергии
  • Как несколько систем воздушных компрессоров и стратегии их управления влияют на выбор размера воздушного компрессора
  • Пять распространенных ошибок при выборе и расчете безмасляного компрессора
  • Выбор правильного компрессорного двигателя
  • Основные характеристики электродвигателей центробежных и винтовых воздушных компрессоров

Перейти на вебинар

Сравнение одноступенчатого сжатия и двухступенчатого сжатия

Существует два основных типа винтового сжатия: одноступенчатый и двухступенчатый.

Одноступенчатый ротационный винтовой воздушный компрессор содержит один набор роторов в одном корпусе статора и обычно приводится в действие непосредственно валом двигателя, через набор шестерен или посредством ремня и шкива. Двухступенчатый ротационный винтовой воздушный компрессор содержит два набора синхронизированных роторов и может быть размещен в общем корпусе статора (конструкция сверху / снизу) или в двух отдельных корпусах статора, скрепленных вместе болтами (сквозное исполнение).

Двухступенчатая конструкция компрессорного блока с верхним / нижним этапом предусматривает сжатие первой ступени сверху, межступенчатое охлаждение между камерами сжатия и сжатие второй ступени снизу.

Верхняя / нижняя конструкция использует «межступенчатое» охлаждение за счет впрыскиваемой «завесы» смазки / охлаждающей жидкости, что повышает общую эффективность. Двухступенчатые винтовые воздушные компрессоры обычно имеют прямой или зубчатый привод. Одноступенчатый винтовой воздушный компрессор забирает атмосферный воздух и выполняет «работу» (расход x при давлении x ) за один процесс сжатия. Двухступенчатый винтовой компрессор забирает атмосферный воздух, но «распределяет работу» над двумя отдельными процессами сжатия и охлаждает его между ними.

Разница между ними не в конечном результате, а в энергии, необходимой для получения конечного результата. Простая аналогия: если бы вас попросили подтолкнуть машину из точки A в точку B на ровной парковке, с вашей стороны потребовалось бы определенное количество энергии. Если бы вам помог друг протолкнуть машину на такое же расстояние, конечный результат был бы таким же, но в целом потребовалось бы меньше энергии, потому что работа выполняется двумя людьми, а не одним!

Важно отметить, что каждое применение уникально, и все винтовые воздушные компрессоры определенного размера и технологии имеют схожие, но разные рабочие характеристики (расход, давление, потребляемая мощность).Целью этого обсуждения является демонстрация различий между одноступенчатым и двухступенчатым сжатием и не основывается на реальных приложениях. У всего есть свои плюсы и минусы, и воздушные компрессоры не исключение. Как одноступенчатые, так и двухступенчатые винтовые воздушные компрессоры нашли свое место в промышленности, и руководители предприятий обязаны сделать правильный выбор, исходя из своих уникальных потребностей и требований. Конечные пользователи должны убедиться, что они работают со специалистом по сжатому воздуху, у которого есть полномочия для разработки правильной системы.

Одноступенчатый воздушный компрессор Плюсы и минусы

Одноступенчатые винтовые воздушные компрессоры имеют меньшую начальную стоимость, чем двухступенчатые воздушные компрессоры, поэтому, если вы работаете с ограниченным бюджетом, существует множество надежных и эффективных решений, доступных от самых разных производителей.

Одноступенчатые винтовые воздушные компрессоры производятся в широком диапазоне мощностей, обычно от трех до 600 лошадиных сил (л.с.), что делает их универсальным решением для применения с несколькими воздушными компрессорами с разными «профилями спроса» между сменами или даже во время та же смена. Одноступенчатые воздушные компрессоры предлагают несколько вариантов, таких как установка на резервуаре, встроенный осушитель, открытый или закрытый, а также выбор микропроцессоров (контроллера). Как и в случае двухступенчатого, для одноступенчатых воздушных компрессоров доступно несколько методов управления.

Все одноступенчатые воздушные компрессоры используют давление на выходе из воздушного компрессора для управления работой машины. Элементы управления нагрузкой / разгрузкой позволяют воздушному компрессору работать в двух наиболее эффективных точках на «кривой мощности», что означает полную нагрузку (сжатие воздуха) и разгрузку (работа, но не сжатие воздуха).Важно отметить, что «самый эффективный» воздушный компрессор - это тот, который выключен! При надлежащей емкости приемника элементы управления загрузкой / разгрузкой могут приблизиться к уровням эффективности, близким к эффективности регулируемой скорости. Без надлежащего хранения воздушного ресивера нагрузка / разгрузка может вызвать чрезмерную нагрузку на подшипники компрессорного блока и сократить срок его службы.

Управление модуляцией «дросселирует» впускной клапан с помощью сигнала давления воздуха от нагнетания и позволяет воздушному компрессору оставаться в нагруженном состоянии, когда потребности установки изменяются, а управление нагрузкой / разгрузкой может привести к «быстрому циклу» воздушного компрессора (нагрузка и разгрузка короткими быстрыми циклами).Хотя модуляция может продлить срок службы компрессорного блока за счет уменьшения или устранения осевых нагрузок включения / выключения, связанных с нагрузкой / разгрузкой, она очень неэффективна. Технология привода с регулируемой скоростью (VSD) определяет давление нагнетания и изменяет скорость основного двигателя, обеспечивая наилучшую эффективность при частичной нагрузке из всех методов управления. Одноступенчатые винтовые воздушные компрессоры предлагают на выбор несколько различных приводов, включая ременной привод, прямой привод и шестеренчатый привод, что дает вам гибкость в выборе правильного привода для вашего конкретного применения и возможностей технического обслуживания.

Показаны различия в эффективности одноступенчатых и двухступенчатых воздушных компрессоров, использующих методы управления нагрузкой / разгрузкой, модуляцией и частотно-регулируемым приводом в любой конкретной точке кривой мощности.

Хотя ожидаемый срок службы любого винтового компрессорного блока зависит от условий установки, уровня выполняемого обслуживания и самого приложения, ожидаемый срок службы одноступенчатого винтового компрессорного блока обычно меньше, чем у двухступенчатого винтового компрессорного блока... Подробнее об этом позже. Какую бы торговую марку вы ни покупали, убедитесь, что производитель является участником программы независимой проверки производительности Института сжатого воздуха и газа (CAGI). CAGI использует стороннюю проверку для подтверждения заявлений производителей о производительности (расход при давлении и потребление энергии). Энергоэффективность одноступенчатых ротационных воздушных компрессоров с годами улучшилась, и с программой проверки третьей стороной CAGI вы можете быть уверены, что рабочие характеристики, заявленные участвующими производителями, точны. Важно отметить, что не все производители участвуют в программе сторонней проверки производительности CAGI.

Плюсы и минусы двухступенчатого воздушного компрессора

К настоящему времени должно быть ясно, что самое большое преимущество двухступенчатого сжатия перед одноступенчатым - это энергоэффективность.

Двухступенчатая технология более ограничена с точки зрения диапазона мощности (обычно 125 л.с. и выше), как и количество производителей, выпускающих эту технологию.Как вы уже догадались, начальная закупочная цена двухступенчатой ​​технологии выше.

Доступны двухступенчатые воздушные компрессоры с теми же схемами управления, что и одноступенчатые машины, но в вашем распоряжении меньше вариантов, чем можно было бы предположить ... вы не можете физически установить воздушный компрессор мощностью 125 л.с. на бак! В зависимости от того, какой тип двухступенчатого воздушного компрессора вы рассматриваете (верхняя / нижняя или тандемная конструкция), занимаемая площадь может быть больше, чем у одноступенчатой ​​машины… внутри коробки просто больше вещей!

Преимущества энергоэффективности двухступенчатого сжатия по сравнению с одноступенчатым сжатием максимизируются в приложениях с относительно стабильным потоком, когда двухступенчатый может применяться в качестве воздушного компрессора «базовой нагрузки». Другими словами, «пусть ест большая собака». Преимущества двухступенчатой ​​энергоэффективности лучше всего проявляются, когда воздушный компрессор все время работает при 100% полной нагрузке. Первоначальная стоимость двухступенчатого винтового воздушного компрессора может быть на 30% выше по сравнению с одноступенчатым воздушным компрессором аналогичного размера, что является явным недостатком, если вы работаете с ограниченным бюджетом.

На первый взгляд это выглядит радикально, но поскольку двухступенчатый воздушный компрессор более эффективен, вы, вероятно, сможете обеспечить требуемый поток с меньшим количеством лошадиных сил, и это поможет сократить разрыв примерно до 15–20 процентов.Но все же, зачем кому-то платить больше за воздушный компрессор меньшего размера? Ответ прост ... потому что первоначальная закупочная цена воздушного компрессора составляет лишь часть общей стоимости владения. Вы платите за воздушный компрессор один раз, но вы платите за мощность, необходимую для работы этого воздушного компрессора в течение всего срока его службы.

Учет затрат на электроэнергию в решении о закупках

Затраты на электроэнергию составляют до 75% от общей стоимости владения винтового воздушного компрессора, а экономия энергии в течение срока службы двухступенчатого воздушного компрессора может быть значительной.

Стоимость владения «жизненным циклом» винтового воздушного компрессора.

Например, предположим, что ваша установка работает двадцать четыре часа в сутки, семь дней в неделю (8736 часов в год), требует 1000 кубических футов в минуту при 125 фунтах на квадратный дюйм для удовлетворения производственных требований, и вы платите 0,10 доллара США за кВтч местной энергетической компании. .

Вариант А предлагает следующее:

  • Одноступенчатый винтовой воздушный компрессор мощностью 250 л.с.
  • Рассчитан на 1029 куб. Футов в минуту при полной нагрузке и 125 фунтов на кв. Дюйм.
  • Потребляет 212,6 кВт при полной нагрузке (1029 куб. Футов в минуту).
  • КПД двигателя 96%.
  • Цена продажи 65000 долларов.

Вариант B предлагает следующее:

  • Двухступенчатый винтовой воздушный компрессор, 200 л.с.
  • Рассчитан на 1074 кубических футов в минуту при полной нагрузке и 125 фунтов на кв. Дюйм.
  • Потребляет 188 кВт при полной нагрузке (1074 кубических футов в минуту).
  • КПД двигателя 96%.
  • Цена продажи 78000 долларов.

Вариант A одноступенчатого сжатия может быть очень эффективным и рентабельным решением по сравнению с другими предложениями одноступенчатого сжатия, но механические преимущества двухступенчатого сжатия («разделение работы») делают его достойным серьезного рассмотрения.Эта простая формула [(кВт X часов) * скорость] / КПД двигателя дает хорошее представление о том, какими будут ежегодные затраты на электроэнергию для каждого из них:

  • Стоимость мощности варианта A - одноступенчатая мощность 250 л.с.: 212,6 X 8736 X 0,10 / 0,96 = 193466 долларов США в год.
  • Стоимость мощности варианта B - двухступенчатая мощность 200 л.с.: 188 X 8736 X.10 / 0,96 = 171 080 долларов в год .

Оба воздушных компрессора обеспечивают требуемый куб. Фут / мин при требуемом давлении, но двухступенчатая установка делает это более эффективно, экономя 22 386 долларов в год на затратах на электроэнергию.Вариант B на 20% (13 000 долларов США) больше, чем одноступенчатый воздушный компрессор, но одна только экономия энергии позволит окупить двухступенчатую надбавку за семь месяцев (13 000 долларов США / 22 386 долларов США). Фактически, с экономией энергии двухступенчатый воздушный компрессор окупится полностью примерно за 3,5 года по сравнению с тем, что было бы потрачено с одноступенчатым предложением (78 000 долл. США / 22 386 долл. США). С этого момента экономия в размере 22 386 долларов США происходит каждый год и напрямую влияет на вашу прибыль! Дополнительным преимуществом двухступенчатой ​​технологии перед одноступенчатой ​​является более длительный срок службы воздушной части.

Почему увеличение продолжительности жизни при двухступенчатом сжатии?

Объедините преимущества экономии энергии двухступенчатой ​​технологии в примере с более длительным сроком службы компрессорного блока по сравнению с одноступенчатой ​​технологией, и со временем экономия станет весьма значительной! Как и в случае с одноступенчатыми ротационными винтовыми воздушными компрессорами, покупатель должен убедиться, что все рассматриваемые производители являются участниками программы CAGI Third Party Performance Verification Program, чтобы гарантировать точность приводимых данных о производительности.

Так почему же продолжительность жизни двухступенчатой ​​машины больше, чем у одноступенчатого воздушного компрессора? Это связано со степенью сжатия и осевой (осевой) нагрузкой. Степень сжатия - это отношение между абсолютным давлением нагнетания и абсолютным давлением на входе (абсолютное давление учитывает атмосферное давление и манометрическое давление) и выражается формулой: манометрическое давление + атмосферное давление / атмосферное давление. Поскольку сжатие происходит по всей длине компрессорного блока и давит на поверхность роторов, осевая нагрузка прямо пропорциональна создаваемой степени сжатия.

Например: для достижения 100 фунтов на квадратный дюйм на уровне моря (атмосферное давление = 14,7 фунтов на квадратный дюйм) с одноступенчатым ротационным винтовым воздушным компрессором степень сжатия составляет (100 плюс 14,7) / 14,7 = 7,8. Другими словами, вам придется сжать один кубический фут атмосферного воздуха на уровне моря в 7,8 раз, чтобы поднять давление до 100 фунтов на кв. Дюйм. Чем выше требуемое конечное давление, тем выше степень сжатия. Чем выше степень сжатия, тем больше осевая нагрузка прилагается к подшипникам компрессорного агрегата.

Все винтовые воздушные компрессоры имеют упорные подшипники, которые выдерживают эту осевую нагрузку, но поскольку одноступенчатый воздушный компрессор сжимает воздух от атмосферного давления до конечного давления нагнетания за один процесс сжатия, осевые нагрузки больше, чем у двухступенчатого агрегата. который разделяет работу и использует межступенчатое охлаждение для отвода тепла сжатия от первой ступени.Степень сжатия в двухступенчатых ротационных воздушных компрессорах может составлять всего 3,1 на первой ступени и 2,5 на второй ступени. Более низкая степень сжатия означает меньшую осевую нагрузку на подшипники, в результате чего получается более прочный, надежный и долговечный воздушный компрессор. Вернемся к нашей аналогии с автомобилем ... Пока вы изо всех сил пытаетесь протолкнуть свою машину из точки А в точку Б, вы нагружаете свои «подшипники»… свою спину, ноги, руки, плечи и т. Д. друг помогает, вы меньше нагружаете свои «подшипники» и продерживаетесь намного дольше, чем человек, который толкает себя самостоятельно!

Ежемесячный электронный информационный бюллетень по технологии воздушных компрессоров

С акцентом на Оптимизация на стороне подачи профилируются технологии воздушных компрессоров и системы управления компрессорами.В статьях об оценке системы подробно рассказывается, какие регуляторы компрессора позволяют потреблять кВтч в соответствии с потребностями системы.

Получать электронный бюллетень

Один размер не подходит для всех

В конце концов, одноступенчатые и двухступенчатые винтовые воздушные компрессоры являются одновременно прочными и надежными решениями для очень большого сектора промышленности. Между ними есть явные различия, и один размер не подходит всем.

Обе технологии прочно укоренились в отрасли, и каждая имеет свое место.Покупателю винтового воздушного компрессора следует учитывать множество факторов. В этой статье мы рассмотрели технологию (одноступенчатую или двухступенчатую), начальную закупочную цену, затраты на электроэнергию и ожидаемый срок службы компрессорного блока. Необходимо учитывать множество других переменных, таких как требования к входящей мощности, уровень шума, простота обслуживания, планировка и окружающая среда в компрессорной, а также вспомогательное оборудование. Это не исчерпывающий список, и покупатель должен проявить должную осмотрительность, чтобы убедиться, что специалист по сжатому воздуху, с которым он работает, понимает, как все эти переменные влияют на наиболее экономичное, эффективное и надежное решение для сжатого воздуха.

Об авторе

Скотт Фолсом, директор по развитию каналов сбыта в FS-Curtis, работает в компании девять лет. Он отвечает за обучение, обучение и поддержку партнеров по внутренним и внешним каналам, а также за оценку системы. Он присоединился к индустрии сжатого воздуха в 1993 году, и его прошлый опыт включает время, проведенное в сфере производства и распределения сжатого воздуха в этой отрасли. Свяжитесь со Скоттом по тел .: 314-383-1300 x 210, электронная почта: sfolsom @ curtistoledo.com.

О компании FS-Curtis

FS-Curtis занимается производством качественного оборудования и предоставляет беспрецедентный сервис с 1854 года в Сент-Луисе, штат Миссури. На протяжении десятилетий компания и ее продукты развивались благодаря инновациям и новым технологиям, но приверженность качеству и обслуживанию остается неизменной. FS-Curtis производит полную линейку одноступенчатых и двухступенчатых поршневых воздушных компрессоров от трех до 125 л.с., а также одноступенчатые и двухступенчатые винтовые воздушные компрессоры от пяти до 350 л.с.Кроме того, FS-Curtis предлагает полную линейку оборудования для обработки воздуха и вспомогательного оборудования. Для получения дополнительной информации посетите us.fscurtis.com.

Все фотографии любезно предоставлены FS-Curtis.

Чтобы прочитать больше статей Air Compressor Technology , посетите https://airbestpractices.com/technology/air-compressors.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
