Компрессор ВП3-20/9: описание и технические характеристики

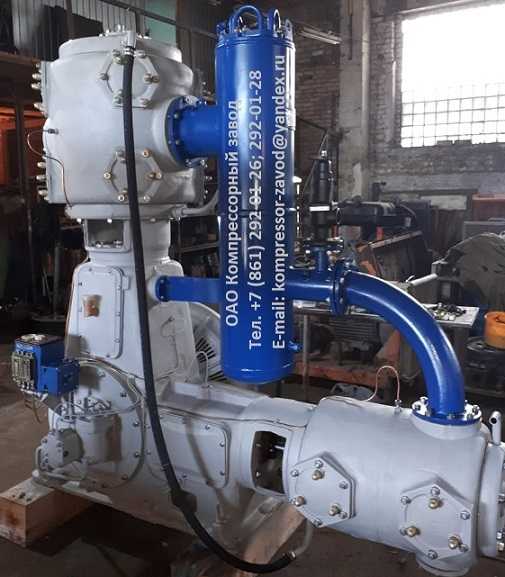

Поршневой компрессор ВП3-20/9

Описание:

Поршневой воздушный компрессор ВП3-20/9 является общепромышленным и может быть использован для сжатия воздуха до давления 8 атмосфер.

Компрессорная установка ВП3-20/9 является стационарной, и в ее состав входят поршневой крейцкопфный компрессор с угловым расположением цилиндров, электродвигатель, а также системы охлаждения, смазки, автоматического управления и защиты.

Сам компрессор включает следующие основные узлы: базу, цилиндры, систему охлаждения и синхронного электродвигателя ДСК 12-24-12, ротор которого насаживается на вал компрессора, а статор крепится к раме компрессора.

Технические характеристики компрессора ВП3-20/9:

Характеристика Значение
давление/ атм. 8
производительность/ м3/мин 22
мощность/ кВт 132
габариты: длина, ширина, высота/ мм 2370 / 1620 / 2230
масса/ кг 4700

Список основных запасных частей (запчастей) компрессора ВП3-20/9:

Наименование Чертёжный номер
Станция смазочная (лубрикатор)
32-04-5
Станина 1-1А
Крейцкопф сб.1-3Г
Палец крейцкопфа 58Н.287-69
Палец крейцкопфа 60Н.287-69
Башмак 1-3-3
Вал коленчатый сб.1-4А
Вал коленчатый 1-4А-1
Противовес 1-4А-2
Шатун сб.1-5А
Втулка 1-5-3Л
Цилиндр 1 ст. сб.2В
Цилиндр 1 ст. 2Б-1-1
Цилиндр 2ст. 3-1-1
Цилиндр 2ст. сб.3
Фонарь 1 ст. сб.2Б-2-1
Фонарь 2ст. сб.3-2-1
Маслосниматель сб.2-2-2, сб.3-2-2
Кольцо маслосъемное 1 ст. сб.2-2-2-1
Кольцо маслосъемное 2ст. сб.2-2-2-2
Сальник сб.2-2-3Б
Фланец 2-2-3А-1
Камера 2-2-3А-2
Кольцо нажимное 2-2-3А-4
Кольцо уплотнительное 2-2-3А-5
Кольцо дроссельное 2-2-3А-6
Манжета 2-2-3А-7
Втулка дроссельная сб.2-2-4
Цилиндр 2 ст. сб.3В
Цилиндр 2 ст. 3Д-1-1, 3-1-1
Отражатель 3-2-2-1
Корпус 3-2-2-2П
Крышка сб.4
Крышка цилиндра 1 ст. сб.4-2А
Крышка 2ст. сб.5
Поршень 1ст. сб.6
Поршень 1 ст. сб.6-1
Поршень 2 ст. сб.7Б
Поршень 2 ст. сб.7-1
Агрегат смазки (без лубрикатора) сб.9Б
Шток 6-1
Насос шестеренчатый
сб.9-1А
Шестерня ведущая Z=12, М=4 9-1-1
Крышка задняя СБ.9-1-3
Труба сб.14-2
Труба сб.15А
Клапан обратный сб.24П
Маслоотражатель сб.8-4
Клапан ПИК 155-0,4АМ
Клапан ПИК 155-2,5АМ
Пластина клапана ПИК 155-0,4АМ
Пластина клапана ПИК 155-2,5АМ
Газоохладитель (холодильник) концевой ХРК-9/8
Газоохладитель (холодильник) промежуточный ХРП
Труба оребренная ХРК-9/8
Труба оребренная ХРП
Электродвигатель
ДСК 12-24-12
Кольцо поршневое 1 ст. У400х9
Колцо поршневое 2 ст. У250х7
Вкладыш шатуна ККЗ-131-01-А
Вкладыш шатуна ККЗ-131-02-А
