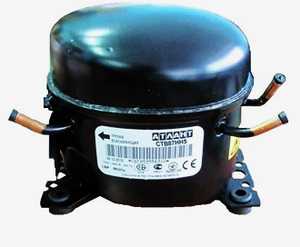

Компрессоры СТВ (R600a): Компрессор СТВ 57 Н5-03

Компрессор серии СТ

Технические характеристики

Описанный объем, см3

5,70

Холодопроизводительность (ASHRAE), Вт

91

Удельная холодопроизводительность с рабочим конденсатором (ASHRAE), Вт/Вт, не менее

1,31

Удельная холодопроизводительность без рабочего конденсатора (ASHRAE), Вт/Вт, не менее

1,27

Потребляемая мощность с рабочим конденсатором и пусковым реле электрического управления КК, Вт, не более

69,4

Потребляемая мощность без рабочего конденсатором с пусковым реле электрического управления КН, Вт, не более

71,5

Комплект пускозащитный, тип

КК13;КН9

Масса без комплекта пускозащитного и комплекта монтажных частей, кг

6,8

bsz.by

Компрессоры СТВ (R600a): Компрессор СТВ 57 Н5

Компрессор серии СТ

Технические характеристики

Описанный объем, см3

5,70

Холодопроизводительность (ASHRAE), Вт

91

Удельная холодопроизводительность с рабочим конденсатором (ASHRAE), Вт/Вт, не менее

1,36

Удельная холодопроизводительность без рабочего конденсатора (ASHRAE), Вт/Вт, не менее

1,32

Потребляемая мощность с рабочим конденсатором и пусковым реле электрического управления КК, Вт, не более

67,0

Потребляемая мощность без рабочего конденсатором с пусковым реле электрического управления КН, Вт, не более

69,0

Комплект пускозащитный, тип

КК13;КН9

Масса без комплекта пускозащитного и комплекта монтажных частей, кг

6,8

bsz.by

Компрессоры СТВ (R600a): Компрессор СТВ 57 Н5

  • Компрессоры
  • Компрессоры СТВ (R600a)
  • Компрессор СТВ 57 Н5

Компрессоры холодильные герметичные серии СТ (в дальнейшем - компрессоры) с кривошипно-шатунным механизмом предназначены для работы в холодильных агрегатах бытовых холодильников и морозильников в низкотемпературном диапазоне кипения хладагента от -35°С до -10°С.

Компрессоры работают на хладагенте R600a (изобутан) и минеральном масле для холодильных машин.

Компрессор серии СТ

Вид климатического исполнения компрессоров - О4.2 по ГОСТ 15150-69, но при этом верхнее рабочее значение температуры воздуха при эксплуатации +43°С.

В качестве привода компрессора применяется однофазный двухполюсный асинхронный электрический двигатель с рабочим конденсатором. Допускается использование компрессора без рабочего конденсатора.

Для управления запуском и защиты электродвигателей применяются устанавливаемые на кожухе компрессоров пускозащитные комплекты, включающие пусковые реле и защитные реле, соединенные в один пускозащитный блок. На пускозащитном комплекте предусмотрены контактные соединения для подключения шнура питания с проводом защитного заземления, рабочего конденсатора, патрона лампы освещения холодильника или морозильника и других компонентов. Для различных моделей компрессоров применяются разные пускозащитные комплекты, отличающиеся друг от друга защитными и пусковыми реле, наличием или отсутствием рабочего конденсатора.

Компрессоры со стандартной энергоэффективностью СТА и компрессоры с оптимизированной энергоэффективностью СТВ применяются с пусковыми реле электрического управления. Компрессоры с высоко оптимизированной энергоэффективностью СТС применяются с пусковыми реле электрического управления или с пусковыми реле электронного управления.

По требованию потребителя для установки в бытовые холодильники или морозильники компрессоры могут комплектоваться различными вариантами комплектов монтажных частей.

Система охлаждения компрессоров - естественная конвекция.

Компрессоры изготавливаются для работы от электрической сети переменного тока с диапазоном номинальных напряжений от 220 до 240 В частотой 50 Гц.

Компрессор является неремонтируемым изделием.

Технические характеристики

Описанный объем, см3

5,70

Холодопроизводительность (ASHRAE), Вт

91

Удельная холодопроизводительность с рабочим конденсатором (ASHRAE), Вт/Вт, не менее

1,36

Удельная холодопроизводительность без рабочего конденсатора (ASHRAE), Вт/Вт, не менее

1,32

Потребляемая мощность с рабочим конденсатором и пусковым реле электрического управления КК, Вт, не более

67,0

Потребляемая мощность без рабочего конденсатором с пусковым реле электрического управления КН, Вт, не более

69,0

Комплект пускозащитный, тип

КК13;КН9

Масса без комплекта пускозащитного и комплекта монтажных частей, кг

6,8

bsz-by.ru

Компрессоры СТВ (R600a): Компрессор СТВ 57 Н5-03

  • Компрессоры
  • Компрессоры СТВ (R600a)
  • Компрессор СТВ 57 Н5-03

Компрессоры холодильные герметичные серии СТ (в дальнейшем - компрессоры) с кривошипно-шатунным механизмом предназначены для работы в холодильных агрегатах бытовых холодильников и морозильников в низкотемпературном диапазоне кипения хладагента от -35°С до -10°С.

Компрессоры работают на хладагенте R600a (изобутан) и минеральном масле для холодильных машин.

Компрессор серии СТ

Вид климатического исполнения компрессоров - О4.2 по ГОСТ 15150-69, но при этом верхнее рабочее значение температуры воздуха при эксплуатации +43°С.

В качестве привода компрессора применяется однофазный двухполюсный асинхронный электрический двигатель с рабочим конденсатором. Допускается использование компрессора без рабочего конденсатора.

Для управления запуском и защиты электродвигателей применяются устанавливаемые на кожухе компрессоров пускозащитные комплекты, включающие пусковые реле и защитные реле, соединенные в один пускозащитный блок. На пускозащитном комплекте предусмотрены контактные соединения для подключения шнура питания с проводом защитного заземления, рабочего конденсатора, патрона лампы освещения холодильника или морозильника и других компонентов. Для различных моделей компрессоров применяются разные пускозащитные комплекты, отличающиеся друг от друга защитными и пусковыми реле, наличием или отсутствием рабочего конденсатора.

Компрессоры со стандартной энергоэффективностью СТА и компрессоры с оптимизированной энергоэффективностью СТВ применяются с пусковыми реле электрического управления. Компрессоры с высоко оптимизированной энергоэффективностью СТС применяются с пусковыми реле электрического управления или с пусковыми реле электронного управления.

По требованию потребителя для установки в бытовые холодильники или морозильники компрессоры могут комплектоваться различными вариантами комплектов монтажных частей.

Система охлаждения компрессоров - естественная конвекция.

Компрессоры изготавливаются для работы от электрической сети переменного тока с диапазоном номинальных напряжений от 220 до 240 В частотой 50 Гц.

Компрессор является неремонтируемым изделием.

Технические характеристики

Описанный объем, см3

5,70

Холодопроизводительность (ASHRAE), Вт

91

Удельная холодопроизводительность с рабочим конденсатором (ASHRAE), Вт/Вт, не менее

1,31

Удельная холодопроизводительность без рабочего конденсатора (ASHRAE), Вт/Вт, не менее

1,27

Потребляемая мощность с рабочим конденсатором и пусковым реле электрического управления КК, Вт, не более

69,4

Потребляемая мощность без рабочего конденсатором с пусковым реле электрического управления КН, Вт, не более

71,5

Комплект пускозащитный, тип

КК13;КН9

Масса без комплекта пускозащитного и комплекта монтажных частей, кг

6,8

bsz-by.ru

Компрессоры СТА (R600a): Компрессор СТА 57 Н5

  • Компрессоры
  • Компрессоры СТА (R600a)
  • Компрессор СТА 57 Н5

Компрессоры холодильные герметичные серии СТ (в дальнейшем - компрессоры) с кривошипно-шатунным механизмом предназначены для работы в холодильных агрегатах бытовых холодильников и морозильников в низкотемпературном диапазоне кипения хладагента от -35°С до -10°С.

Компрессоры работают на хладагенте R600a (изобутан) и минеральном масле для холодильных машин.

Компрессор серии СТ

Компрессоры холодильные герметичные серии СТ (в дальнейшем - компрессоры) с кривошипно-шатунным механизмом предназначены для работы в холодильных агрегатах бытовых холодильников и морозильников  в низкотемпературном  диапазоне кипения хладагента от минус 35 оС до минус 10 оС.

Компрессоры работают на хладагенте R600a (изобутан) и минеральном масле для холодильных машин.

Вид климатического исполнения компрессоров - О4.2 * по ГОСТ 15150-69, но при этом верхнее рабочее значение температуры воздуха при эксплуатации - плюс 43 оС.

В качестве привода компрессоров применяются встроенные однофазные двухполюсные асинхронные электрические двигатели с рабочими конденсаторами. Компрессоры со стандартной энергоэффективностью СТА и компрессоры с оптимизированной энергоэффективностью СТВ базовых исполнений и исполнений 02 допускается использовать без рабочих конденсаторов.

Для управления запуском и защиты электродвигателей применяются устанавливаемые на кожухе компрессоров пускозащитные комплекты, включающие пусковые реле и защитные реле, соединенные в один пускозащитный блок. На пускозащитном комплекте предусмотрены контактные соединения для подключения шнура питания с проводом защитного заземления, рабочего конденсатора, патрона лампы освещения холодильника или морозильника и других компонентов. Для различных  моделей компрессоров применяются разные пускозащитные комплекты, отличающиеся друг от друга защитными и пусковыми реле, наличием или отсутствием рабочего конденсатора.

Компрессоры со стандартной энергоэффективностью СТА и компрессоры с оптимизированной энергоэффективностью СТВ применяются с пусковыми реле электрического управления. Компрессоры с высокооптимизированной энергоэффективностью СТС применяются с пусковыми реле электрического управления или с пусковыми реле электронного управления.

Система охлаждения компрессоров - естественная конвекция.

По требованию потребителя для установки в бытовые холодильники или морозильники компрессоры могут комплектоваться различными вариантами комплектов монтажных частей.

Компрессоры изготавливаются  для работы от электрической сети переменного тока с диапазоном номинальных напряжений от 220 до 240 В частотой 50 Гц.

Компрессоры являются неремонтируемыми изделиями.

Безопасность компрессоров  должна соответствовать ТР ТС 004/2011, ТР ТС 010/2011, СТБ IEC 60335-2-34-2010, ГОСТ IEC60335-2-34-2012, IEC 60335-2-34:2012.

Корректированный уровень звуковой мощности компрессоров в установившемся режиме не должен превышать 38 дБА.

Максимально допустимое значение виброскорости компрессора не должно превышать 2 мм/с.

Компрессоры изготавливаются по защите от поражения электрическим током класса I по СТБ IEC 60335-1-2013, по степени защиты от вредного воздействия воды - IРХ0 по ГОСТ 14254-96.

Технические характеристики

Описанный объем, см3

5,70

Холодопроизводительность (ASHRAE), Вт

91

Удельная холодопроизводительность с рабочим конденсатором (ASHRAE), Вт/Вт, не менее

1,30

Удельная холодопроизводительность без рабочего конденсатора (ASHRAE), Вт/Вт, не менее

1,26

Потребляемая мощность с рабочим конденсатором и пусковым реле электрического управления КК, Вт, не более

70,1

Потребляемая мощность без рабочего конденсатором с пусковым реле электрического управления КН, Вт, не более

72,2

Комплект пускозащитный, тип

КК13;КН9

Масса без комплекта пускозащитного и комплекта монтажных частей, кг

6,4

bsz-by.ru

устройство холодильника атлант, атлант хм 6221-100, устройство атлант хм 6221-100

Двухкамерный холодильник с нижним расположением морозильной камеры, высота (см): 185.5, ширина (см): 69.5, глубина (см): 62.5, объем холодильной камеры (л): 248, морозильной камеры (л): 100, тип управления: механический, класс энергопотребления: А+, климатический класс: SN-T (от +10°С до +43°С), количество компрессоров: 2, компрессор холодильной камеры СТВ57Н5,  компрессор морозильной камеры СТВ75Н5, годовое потребление энергии: 319 кВтч, цвет: серебристый, время сохранения холода при отключении электроэнергии: 20 ч, мощность замораживания: 15 кг/сутки, производительность получения льда : 2,2 кг/сутки, режим суперзамораживания, световая индикация включения холодильной и морозильной камеры, режима «замораживание», повышенной температуры в морозильной камере, покрытие: окрашенный металл, корректированный уровень звуковой мощности, не более : 40 дБА, номинальная потребляемая мощность : 180 Вт, масса : 81 кг, хладагент R600a, норма заправки агрегата холодильной камеры 25 грамм , морозильной камеры 36 грамм, руководство по эксплуатации

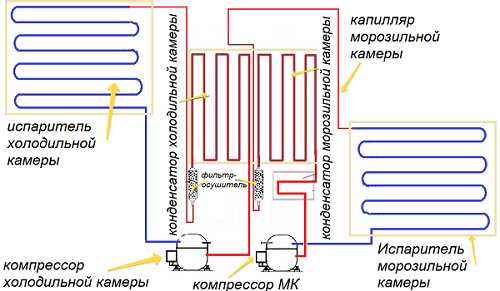

Холодильник оснащен двумя независимыми холодильными агрегатами
В состав холодильного агрегата морозильной камеры входит: компрессор, конденсатор, статический испаритель морозильного отделения, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно вынесенный, не запененный конденсатор. К минусам– стальной контур подогрева периметра двери - наиболее вероятное возникновение утечек после 5 лет эксплуатации ,  труба жесткая  не отоженная,  микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации  температур на этом участке трубопровода достигает 90 С, повышенная влажность - конденсат по периметру двери морозильной камеры, кроме того при засорении слива конденсата с холодильной камеры (довольно частое явление) вода из холодильной камеры попадает на дверную перемычку между холодильной и морозильной камерой, в этот момент идет особенно интенсивная коррозия трубопровода контура.

Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются.  Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения. Гидравлическое сопротивление капиллярного трубопровода подбирается таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости. Каждый капилляр соответствует  определенному мотор-компрессору. На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя,  фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя. Пройдя через испаритель,  жидкий фреон превращается в пар, который откачивается компрессором.  Продукты в морозильной камере охлаждаются статическим испарителем,  испаритель,  представляет  из себя  змеевик,  выполняющий функцию полок МК. При достижении заданной температуры, мотор-компрессор МК отключается терморегулятором.

Разморозка МК ручная, благодаря хорошей теплоизоляции шкафа, разморозку достаточно производить раз в год.

В состав холодильного агрегата холодильной камеры входит: компрессор, конденсатор, «плачущий» испаритель, фильтр-осушитель, капиллярный трубопровод. Продукты в холодильной камере охлаждаются испарителем ХК, находящимся за задней стенкой ХК. Оттайка происходит автоматически при отключении компрессора ХК, терморегулятором, температура испарителя до следующего включения повышается до плюсовой,  иней, намерзший на задней стенке ХК тает и вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре холодильной  камеры, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду.
                         СТВ57Н5                                                    СТВ75Н5


Какой холодильник выбрать на изобутане или фреоне?
Любой холодильник имеет свойство ломаться. Причины могут быть разными – резкий скачок напряжения, короткое замыкание или банальный износ внутренних механизмов компрессора. И если встал вопрос о покупке нового холодильника, то на каком фреоне должен работать новый холодильник на R600a (изобутан) или R134a. Какой вариант лучше?


1  2  3  4  5  6  7  8  9  10
