Устройство автомобиля. Как работает компрессор?
Как работает компрессорС момента изобретения двигателя внутреннего сгорания автомобильные инженеры, любители скорости и проектировщики гоночных автомобилей все время находились в поисках путей увеличения мощности моторов. Один из способов увеличения мощности – построение двигателя большого внутреннего объема. Но большие двигатели, которые больше весят и обходятся существенно дороже в производстве и обслуживании, не всегда однозначно лучше.
Другой путь добавления мощности – это создание двигателя нормального размера, но более эффективного. Вы можете достичь этого, нагнетая больше воздуха в камеру сгорания. Большее количество воздуха дает возможность подать в цилиндр дополнительное количество топлива, что обозначает, что будет произведен более сильный взрыв и будет достигнута большая мощность. Добавление компрессора к впускной системе является отличным способом достижения усиленной подачи воздуха. В этой статье мы объясним, что такое компрессоры (их также еще называют нагнетателями), как они работают и чем отличаются от турбокомпрессоров (турбонаддува).
Различие между данными агрегатами заключается в способе получения энергии. Турбокомпрессоры приводятся в действие за счет плотного потока выхлопных газов, вращающих турбину. Компрессоры работают за счет энергии, передаваемой механическим путем через ременный или цепной привод от коленчатого вала двигателя.
В следующем разделе мы подробно рассмотрим, как компрессор выполняет свою работу.
Основы компрессора
Обычный четырехтактный двигатель внутреннего сгорания использует один из тактов для впуска воздуха. Этот такт можно разделить на три шага:
- Поршень перемещается вниз
- Это создает разрежение
- Воздух под атмосферным давлением засасывается в камеру сгорания
Подача большего количества топливно-воздушной смеси в заряд будет порождать более сильные взрывы. Но вы не можете просто так подать больше топлива в двигатель, так как требуется строго определенное количество кислорода для сжигания определенного количества топлива. Химически-верная смесь – 14 частей воздуха к одной части топлива – имеет очень большое значение для эффективной работы двигателя. Итог – чтобы сжечь больше топлива, придется подать больше воздуха.

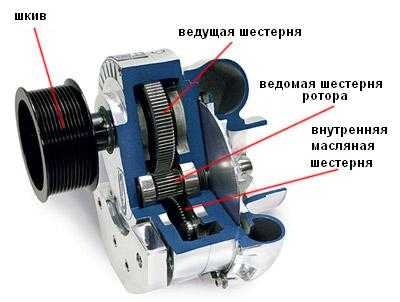

Рис.1 ProCharger D1SC – центробежный компрессор
В отличие от турбокомпрессоров, которые используют отработанные газы для вращения турбины, механические компрессоры приводятся в действие непосредственно от коленчатого вала двигателя. Большинство из них приводятся в движение с помощью приводного ремня, который обернут вокруг шкива, который подключен к ведущей шестерне. Ведущая шестерня, в свою очередь, вращает шестерню компрессора. Ротор компрессора может быть по-разному спроектирован, но, не смотря на это, в любом случае его работа сводится к захвату воздуха, сжатию воздуха в меньшем пространстве и сбросу его во впускной коллектор. Для того чтобы создавать давление воздуха, компрессор должен вращаться быстрее, чем сам двигатель. Создание ведущей шестерни большей, чем шестерни компрессора, заставляет компрессор вращаться быстрее. Компрессоры способны вращаться со скоростью, превышающей 50,000-60,000 оборотов в минуту. Компрессор, вращающийся со скоростью 50,000 оборотов в минуту, способен повысить давление с шести до девяти дюймов на квадратный дюйм (PSI). Это дополнительная прибавка с шести до девяти фунтов на квадратный дюйм. Атмосферное давление на уровне моря составляет 14,7 фунтов на квадратный дюйм, так что типичный эффект от применения компрессора – это увеличение подачи воздуха в двигатель примерно на 50 процентов.
Далее мы рассмотрим различные типы компрессоров.
Роторный компрессор Roots
Существует три вида компрессоров: роторный, двухвинтовой и центробежный. Главное отличие между ними заключается в способе подачи воздуха во впускной коллектор двигателя. Роторный и двухвинтовой компрессоры используют различные типы кулачковых валов, а центробежный компрессор – крыльчатку, которая увлекает воздух внутрь. Хотя все эти конструкции обеспечивают прибавку мощности, они значительно отличаются по своей эффективности. Каждый из этих типов компрессоров может быть доступен в различных размерах, в зависимости от того, какого результата хотите вы достичь – просто повысить мощность автомобиля или подготовить его к участию в гонках.

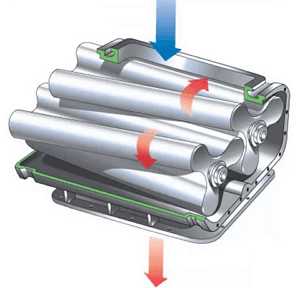

Рис.2 Роторный компрессор
Так как кулачковые валы вращаются, воздух, находящийся в пространстве между кулачками, оказывается между стороной наполнения и напорной стороной. Большое количество воздуха перемещается во впускной коллектор и создает условия для образования положительного давления. По этой причине рассматриваемая конструкция является не чем иным, как объемным нагнетателем, а не компрессором, при этом термин «нагнетатель» по-прежнему часто используется для описания всех компрессоров.
Роторные компрессоры, как правило, имеют довольно большие размеры и располагаются в верхней части двигателя. Они популярны в автомобилях дрэгстеров и роддеров, поскольку зачастую выступают за габариты капотов. Тем не менее, они являются наименее эффективными компрессорами по двум причинам:
- Они существенно увеличивают вес транспортного средства.
- Они создают дискретный прерывистый воздушный поток, а не сглаженный и непрерывный.
Двухвинтовой компрессор
Двухвинтовой компрессор работает, проталкивая воздух через два ротора, напоминающих набор червячных передач. Как и в роторном компрессоре, воздух внутри двухвинтового компрессора оказывается в полостях между лопастями роторов. Но двухвинтовой компрессор сжимает воздух внутри корпуса роторов. Это происходит за счет того, что роторы имеют коническую форму, при этом воздушные карманы уменьшаются в размерах по мере продвижения воздуха из стороны наполнения в напорную сторону. Воздушные полости сжимаются, и воздух выдавливается в меньшее пространство.

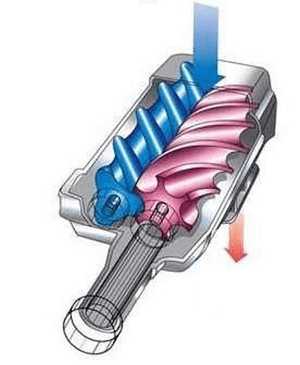

Рис.3 Двухвинтовой компрессор
Это делает двухвинтовой компрессор более эффективным, но они стоят дороже, потому что винтовые роторы требуют дополнительной точности в ходе процесса производства. Некоторые типы двухвинтовых компрессоров располагаются над двигателем, подобно роторному компрессору типа Roots. Они также порождают много шума. Сжатый воздух на выходе из компрессора издает сильный свист, который следует приглушить с помощью специальных методов поглощения шума.
Центробежный компрессор
Центробежный компрессор – это крыльчатка, напоминающая собой ротор, которая вращается с очень высокой скоростью и нагнетает воздух в небольшой корпус компрессора. Скорость вращения крыльчатки может достигать 50,000-60,000 оборотов в минуту. Воздух, попадающий в центральную часть крыльчатки, под действием центробежной силы увлекается к ее краю. Воздух покидает крыльчатку с высокой скоростью, но под низким давлением. Диффузор – множество стационарно расположенных вокруг крыльчатки лопаток, которое преобразует высокоскоростной поток воздуха с низким давлением в поток воздуха с малой скоростью, но высоким давлением. Скорость молекул воздуха, встретивших на своем пути лопатки диффузора, уменьшается, что влечет за собой увеличение давления воздуха.

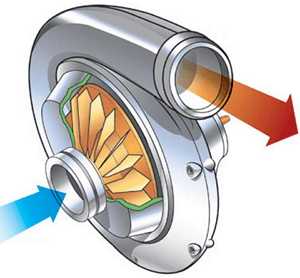

Рис.4 Центробежный компрессор
Центробежные компрессоры являются наиболее эффективными и самым распространенными устройствами из всех систем принудительного повышения давления. Они компактные, легкие и устанавливаются на передней части двигателя, а не сверху. Они также издают характерный свист по мере роста количества оборотов двигателя, способный заставить случайных прохожих на улице поворачивать головы в сторону вашего автомобиля.
Далее мы узнаем обо всех преимуществах компрессора, установленного в ваш автомобиль.
Преимущества компрессора
Самое главное преимущество компрессора – это увеличение мощности двигателя, измеряемой в лошадиных силах. Добавьте компрессор к любому обычному автомобилю или грузовику, и он станет вести себя как автомобиль с двигателем большего внутреннего объема или просто как с более мощным двигателем. Но как узнать, какой из нагнетателей выбрать – механический компрессор или турбокомпрессор? Этот вопрос горячо обсуждался авто инженерами и энтузиастами, но, в целом, механические компрессоры имеют несколько преимуществ над турбокомпрессорами. Механические компрессоры лишены такого недостатка как лага (отставания) двигателя – термина, используемого для описания времени, прошедшего с момента нажатия водителем педали газа до момента ответа двигателя на это внешнее воздействие. Турбокомпрессоры, к сожалению, подвержены явлению отставания, постольку поскольку требуется некоторое время, прежде чем выхлопные газы достигнут скорости, достаточной для полноценного раскручивания крыльчатки турбины. Механические компрессоры не имеют такого лага, так как они приводятся в действие непосредственно от коленчатого вала двигателя. Одни компрессоры наиболее эффективны при работе в диапазоне низких скоростей вращения коленчатого вала, в то время как другие раскрывают весь свой потенциал лишь на высоких оборотах. Например, роторный и двухвинтовой компрессоры обеспечивают большую мощность на низких оборотах. Центробежные компрессоры, которые становятся все более эффективными по мере роста скорости вращения крыльчатки, обеспечивают большую мощность в диапазоне высоких оборотов.
Установка турбокомпрессора требует обширной переделки выпускной системы двигателя, в том время как механические компрессоры могут быть легко привинчены к передней части двигателя или сверху. Это делает их дешевле в установке и проще в эксплуатации и обслуживании.
Наконец, при использовании компрессора не требуется никакой специальной процедуры остановки двигателя. Это обусловлено тем, что они не смазываются моторным маслом и могут быть остановлены привычным образом. Турбокомпрессоры должны отработать на холостом ходу 30 секунд и более для того, чтобы дать возможность моторному маслу остыть. С учетом сказанного, для компрессоров имеет важное значение предварительный прогрев, так как они работают наиболее эффективно при нормальной рабочей температуре двигателя.
Компрессоры являются характерной составляющей частью двигателей внутреннего сгорания самолетов. Это имеет смысл, если учесть, что самолеты проводят большую часть своего времени на больших высотах, где значительно меньше кислорода доступно для сгорания. Внедрение компрессоров позволило самолетам летать на большей высоте без снижения производительности двигателя.
Компрессоры, установленные на авиационные двигатели, работают на основе тех же самых принципов, которые заложены в конструкцию автомобильных компрессоров. Компрессоры получают энергию непосредственно от вала двигателя и способствуют подаче в камеру сгорания смеси, находящейся под давлением.
Далее рассмотрим некоторые недостатки компрессоров.
Недостатки компрессоров
Самый большой недостаток компрессоров является также и их определяющей характеристикой: постольку поскольку компрессор приводится в движение коленчатым валом двигателя, он отнимает несколько лошадиных сил у двигателя. Компрессор может потреблять до 20 процентов общей выходной мощностью двигателя. Но так как компрессор способен прибавить до 46 процентов мощности, большинство автолюбителей склоняется к тому, что игра стоит свеч. Компрессор дает дополнительную нагрузку на двигатель, который должен быть достаточно прочным, чтобы выдерживать дополнительный импульс и более сильные взрывы в камере сгорания. Большинство производителей учитывают это и создают усиленные узлы для двигателей, предназначенных для работы в паре с компрессором. Это в свою очередь удорожает автомобиль. Компрессоры также дороже в обслуживании, а большинство производителей предлагают использовать высокооктановое горючее премиум класса.
Несмотря на свои недостатки, нагнетатели по-прежнему являются наиболее экономически эффективным способом увеличения количества лошадиных сил. Компрессор может дать от 50 до 100 процентов увеличения мощности, что делает его находкой для гоночных автомобилей, автомобилей, перевозящих тяжелые грузы, а также для водителей, желающих получить от вождения своего автомобиля новую порцию острых ощущений.
Источник: http://auto.howstuffworks.com/supercharger1.htm
www.exist.ru
Компрессор в автомобиле что это такое и как работает
Повышение мощности двигателя автомобиля достигается различными способами. Один из самых оптимальных подходов – повышение эффективности работы силовой установки путем наращивания объема бензино-воздушной смеси, подаваемой в цилиндры. Для этого в конструкцию двигателя добавляются компрессоры – механические нагнетатели, обеспечивающие принудительную подачу в камеры сгорания воздуха под большим давлением.
Что такое компрессор в машине?
Компрессором называется любой механизм, создающий на выходе высокое давление воздуха или другого газа. Используемые в автомобильных двигателях механические компрессоры работают от коленвала, крутящий момент которого передается посредством ременной либо цепной передачи. Кулачковые механизмы либо крыльчатка компрессора создают направленный воздушный поток, который подается в двигатель. Благодаря принудительному нагнетанию воздуха в цилиндры может закачиваться большее количество топлива, энергия сгорания увеличивается, вследствие чего возрастает и мощность мотора.
Следует отметить, что просто использовать больше бензина для увеличения мощности невозможно – для эффективного сгорания топлива требуется определенное количество кислорода. Таким образом, компрессор, по сути, является практически единственным возможным способом нарастить мощность двигателя, практически не изменяя его габариты и массу. Благодаря этому установка ДВС с механическим нагнетателем возможна даже на достаточно компактные и легкие автомобили.
Как работают компрессоры
В атмосферных автомобилях забор воздуха осуществляется по следующей схеме:
- Опускаясь по цилиндру вниз, поршень создает разреженную среду.
- В результате уменьшения давления воздух засасывается в камеру сгорания, где он впоследствии смешивается с топливом, сжимается поднимающимся поршнем и воспламеняется.
Здесь объем поступающего воздуха ограничивается рабочим объемом цилиндра, соответственно для моторов атмосферного типа единственным способом повышения мощности является увеличение внутреннего объема.

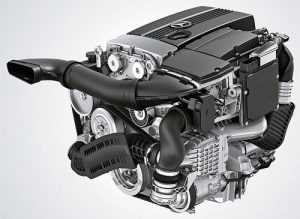

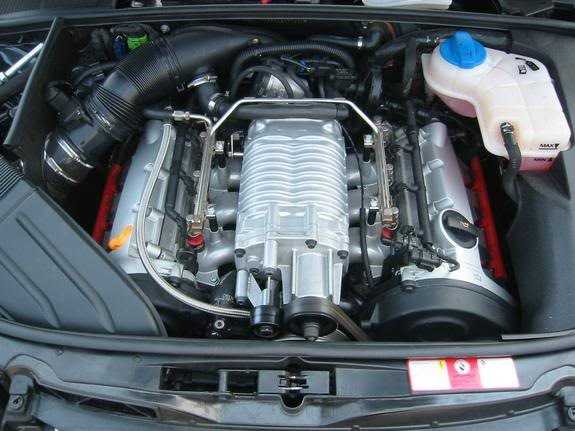

Двигатель с установленным компрессором
Установленный же компрессор позволяет использовать возможность воздуха сжиматься под внешним воздействием. Создаваемое его рабочими элементами давление заставляет цилиндры наполняться большим объемом воздуха, а горючая смесь, соответственно, получает больше кислорода. Добавляя к нему увеличенный объем топлива, удается получить больше энергии, которая при сгорании смеси толкает поршень и создает момент движения.
Для эффективного нагнетания воздуха рабочие элементы компрессора (роторы или крыльчатка) должны вращаться быстрее коленчатого вала. Достичь этого позволяет установка шестерней разных размеров: ведущая звездочка больше, чем приводные шестерни нагнетателя. Благодаря этому удается достичь частоты вращения в 50 000 об/мин. и более.
Дополнительно увеличить объем подаваемого в цилиндры воздуха позволяет установка интеркулера. Этот агрегат охлаждает воздух, выходящий из компрессора, в результате чего газ дополнительно сжимается.
Средний прирост мощности на автомобилях, оборудованных компрессорами, в сравнении с атмосферными аналогами составляет 35-45%, кроме того, примерно на 30% возрастает крутящий момент.
Виды компрессоров
Роторный компрессор.
Механические нагнетатели, устанавливаемые на двигатели современных машин, изготавливаются в разных видах:
- роторные;
- 2-винтовые;
- центробежные.
Они различаются, прежде всего, способом подачи воздуха в мотор. В основе роторного и 2-винтового механизма лежат кулачковые валы, а центробежные модели имеют в своей конструкции крыльчатки с тем или иным числом лопастей. У каждого из указанных типов есть свои индивидуальные преимущества и недостатки.
Самой старой является роторная конструкция нагнетателя. Она была запатентована еще в 1860 г., а в 1900 впервые использована в автомобилестроении. Вращающиеся кулачковые валы направляют попадающий в полость агрегата воздух в двигатель, где тот создает повышенное давление. Данный вид компрессоров является наименее эффективным по ряду причин:
- такие устройства имеют большие габариты и массу;
- при их работе создается прерывистый поток воздуха, в результате чего эффективность наполнения двигателя постоянно изменяется.

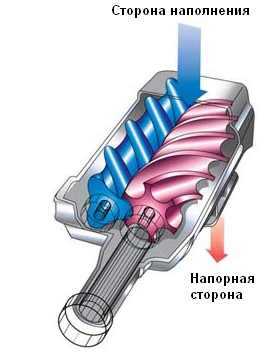

2-х винтовой компрессор.
2-винтовые модели имеют в своей конструкции 2 ротора, напоминающие червячную передачу. Они и обеспечивают движение воздуха в камеры сгорания. Общий принцип работы таких компрессоров в целом такой же, как и у роторных образцов. Однако здесь воздух сжимается уже внутри компрессора благодаря конической форме роторов и сужению воздушных карманов. Поэтому они более эффективны – провалов воздушного потока практически не возникает из-за повышенного давления в самом нагнетателе.
Наиболее эффективны на сегодняшний день центробежные компрессоры. Именно они используются для решения большинства задач, связанных с повышением воздушного давления в той или иной системе. Размещенная в корпусе такого нагнетателя крыльчатка вращается с частотой до 60 000 об./мин, благодаря чему возникает большая центробежная сила. Воздух выходит из такого компрессора на высокой скорости, но под низким давлением и подается на диффузор. Здесь скорость потока снижается, а давление повышается. Еще одно немаловажное преимущество устройств данного вида – компактные размеры: именно центробежные компрессоры устанавливаются на «заряженные» версии малолитражных автомобилей. Впрочем, на более крупных моделях их преимущества также становятся очевидны.
Чем отличается компрессор от турбины
Мнение, что компрессор и турбина – это одно и то же, в корне ошибочно. Да, оба устройства выполняют общую задачу: нагнетают воздух в двигатель, однако они используют разный принцип исполнения этой задачи.
Центробежный компрессор.
Компрессор приводится в действие энергией коленвала, а крыльчатку турбины заставляет вращаться поток выхлопных газов. Это отличие обусловливает следующий момент: работа турбины не приводит к потерям мощности, потому что она не использует энергию двигателя, в то время как для работы компрессора может потребоваться до 30% исходной мощности.
С другой стороны, эффективность турбины изменяется в зависимости от интенсивности работы двигателя, она дает ощутимый прирост мощности только на средних и высоких оборотах. Компрессор же работает в постоянном режиме, на который он выходит практически сразу после старта двигателя.
При этом, турбина – более сложный и поэтому дорогостоящий агрегат, чем компрессор. Она более чувствительна к качеству масла, а ее обслуживание и ремонт требует специфических навыков и зачастую стоит дороже ремонта компрессора.
Как можно увидеть, компрессор – это эффективный, надежный и относительно недорогой способ увеличить мощность автомобиля, сохраняя размеры и массу его двигателя. Такие устройства используются на автомобилях самого разного типа и назначения – от трековых и гоночных болидов до повседневных автомобилей с «горячим» характером.
Похожие статьи
avtonov.com

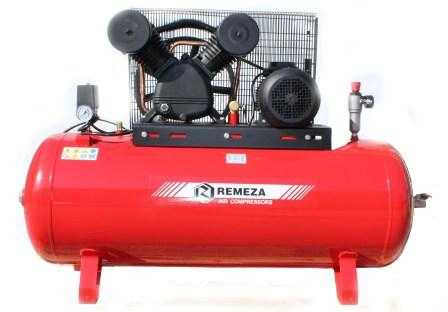

Как работает поршневой компрессор?
Самым первым вариантом выпуска компрессорной установки был поршневой компрессор. Он нашёл очень широкое применение и широко используется на сегодняшний день, за счёт высоких показателей производительности и не прихотливости в обслуживании. Может успешно эксплуатироваться как в небольших мастерских, так и в промышленном производстве.
Принцип работы и устройство компрессоров поршневого типа зависит непосредственно от вида компрессорной установки, и могут отличаться по:
- количеству цилиндров (с одним цилиндром, с двумя цилиндрами, с тремя цилиндрами)
- расположению цилиндров (W-образные, V-образные, рядные)
- количеству ступеней сжатия (одноступенчатые, многоступенчатые)
Все компрессоры имеют базовый вариант оснащения, который присущ большинству типов компрессорных установок.
Поршневые компрессора с одним цилиндром являются самой простой компрессорной установкой. В состав входят элементы: цилиндр, поршень, два клапана – один для нагнетания, другой для всасывания воздуха, которые располагаются в крышке цилиндра. Во время работы компрессорной установки, шатун, непосредственно соединенный с вращающимся коленвалом, передает на поршень ограниченные движения по камере сжатия. В процессе происходит увеличение объема, находящегося между клапанами и нижней части поршня, в результате чего происходит разрежение.
Превышая сопротивление пластины, которая закрывает всасывающий клапан, атмосферный воздух открывает его и поступает в цилиндр по всасывающему патрубку.
В процессе возвратного действия поршня происходит сжимание воздуха и возрастание его давления. Клапан, через который нагнетается воздух и также удерживаемый пластиной, открывается потоком воздуха, который находится под высоким давлением. Далее сжатый воздух поступает в нагнетательный патрубок. Питание компрессорной установки может производиться от электрического двигателя или при помощи бензинового или дизельного моторов.
При таком принципе работы компрессорной установки получается максимально эффективная работа. Но имеется минус, который выражается в том, что подаваемый сжатый воздух имеет неравномерный характер и поступает с пульсациями. Для сглаживания пульсаций компрессорная установка снабжена ресивером.

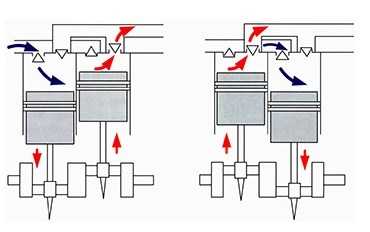

В одноступенчатых двухцилиндровых компрессорных установках работа цилиндров происходит в противофазе, в следствии чего они всасывают воздух поочередно. Установки оснащаются двумя одинаковыми по размеру цилиндрами. Далее воздух сжимается до максимального уровня и вытесняется в нагнетающую часть оборудования. Затем для сглаживания пульсаций поступает в ресивер.
Двухступенчатые двухцилиндровые компрессорные установки, оснащены цилиндрами различных размеров. Процесс сжатия воздуха до необходимого уровня происходит в цилиндре первой ступени. Далее воздух поступает в межступенчатый охладитель, для охлаждения до необходимого уровня. Далее, попадая в цилиндр второй ступени, воздух дожимается. Это позволяет получить максимальный уровень давления воздуха.
Медная трубка обеспечивает охлаждение сжатого воздуха на промежутке между цилиндрами двух ступеней, что позволяет оптимизировать процесс сжатия и значительно повысить КПД всей компрессорной установки. Размеры обоих цилиндров подбираются так, чтобы одинаковая работа проводилась на всех ступенях сжатия воздуха.
Двухступенчатые поршневые компрессоры позволяют получить более высокий уровень работы компрессорной установки по сравнению с одноступенчатыми установками. Преимущества очевидны: затрачивается минимальное количество энергии при одинаковой мощности двигателя одноступенчатой и двухступенчатой компрессорной установки. Температура в цилиндрах двухступенчатых установок ниже, чем в компрессорах одноступенчатого типа. Производительность двухступенчатых компрессорных установок обычно на 20 процентов больше, чем у одноступенчатых аналогов.
Компрессоры поршневого типа отличаются своей простотой, длительным сроком эксплуатации в сочетании с высокой эффективностью работы оборудования. Всё это в целом сделало компрессоры поршневые одними из наиболее популярных, как в частном, так и в промышленном использовании.
inex.by
Принцип работы и устройство компрессоров
жатый воздух необходим для работы таких пневмоинструментов, как краскопульт, дрель, гайковерт и другие. Для получения сжатого воздуха используется компрессорное оборудование, применяемое в производственных отраслях, гаражах, автомастерских и в строительстве.
Первое компрессорное устройство было изобретено еще до нашей эры, компрессоры в современном исполнении работают уже более 150 лет. Во все времена устройство носило название – поршневая воздуходувка, которая создавала поток воздуха под высоким давлением. И сегодня, несмотря на многочисленные инновации и технологии принцип работы компрессора остается неизменным.
Разновидности поршневых компрессоров
Поршневые компрессоры различаются по типу устройства кривошипно-шатунного узла:
- Одностороннее всасывание, с мощностью не более 100 кВт;
- Двухстороннее всасывание.
По устройству цилиндров, и их расположению: вертикальные, угловые, горизонтальные. Различаются по степени сжатия: 1-ступенчатые, 2-ступенчатые, многоступенчатые.
По виду исполнения компрессоры могут быть передвижными и стационарными. Отличается компрессор передвижной и по конечному давлению, что важно учитывать при выборе оборудования:
- Сверхвысокое давление – более 1000 бар;
- Высоким давлением – до 1000 бар;
- Средним давлением – до 100 бар;
- С низким давлением – до 12 бар.
Принцип работы поршневого компрессора
Поршневой компрессор имеет достаточно простой принцип работы и состоит из чугунного корпуса цилиндрической формы, нагнетательного и всасывающего клапана и поршня. Полный рабочий процесс совершается за два хода поршня, во время которого во внутреннюю часть корпуса заходит жидкость или воздух, после чего происходит возрастание давления и сжатое вещество выталкивается через клапан-нагнетатель.
Многолетний опыт использования поршневого оборудования в разных сферах деятельности показал ряд таких преимуществ:
- Работа возможна даже при отсутствующем начальном давлении;
- Можно комбинировать любые газы и жидкости, даже загрязненные и пожароопасные;
- Конечное давление более 1000 бар, что позволяет добиться высокой производительности.
Принцип работы винтового компрессора
Винтовые компрессоры работают от электросети и могут быть, как передвижными, так и стационарными. Передвижной винтовой компрессор является единой установкой, состоящей из нескольких элементов:
- Компрессор;
- Бензиновый или дизельный двигатель;
- Электрогенератор.
Передвижные компрессоры надежны и мобильны, так как установлены на прицеп с колесами, что позволяет быстро доставлять оборудование к месту работы. Если оборудование транспортируется на грузовом транспорте, тогда компрессор устанавливается на кузов.
Также вам могут быть интересны другие наши статьи по темам — Почему перестал качать компрессор, не запускается генератор — причины, компрессор гонит масло, расчет производительности компрессора, выбор компрессора для пескоструя, какой компрессор лучше купить для шиномонтажа, виды компрессоров и их классификация, какой компрессор нужен для покраски авто, какое масло заливать в компрессор, защита компрессора от перегрева, основные неисправности компрессора и их устранение.
gkpnevmo.ru
Двигатель с компрессором: устройство, преимущества и недостатки
После появления первых ДВС главной задачей конструкторов и инженеров с самого начала стало повышение производительности силовой установки. Другими словами, основной целью является увеличение мощности двигателя. Как известно, самым простым способом становится решение физически увеличить рабочий объем двигателя и количество цилиндров. Двигатель «засасывает» из атмосферы больше воздуха, в результате можно сжигать больше горючего.
При этом такие силовые агрегаты с увеличенным рабочим объемом большие по размерам и весу, их дорого производить, не всегда удается разместить такой мотор в подкапотном пространстве компактного легкового спортивного авто и т.д. Еще одним способом увеличения мощности двигателя является постройка такого агрегата, который будет «выдавать» необходимую мощность и крутящий момент без увеличения объема камеры сгорания.
Решить задачу позволяет принудительное нагнетание воздуха в цилиндры под давлением. Для нагнетания воздуха на многих ДВС используется турбонаддув, еще одним решением является компрессор (нагнетатель механический). В этой статье мы рассмотрим, как устроен и работает автомобильный компрессор на двигатель, а также какие плюсы и минусы имеет компрессорный двигатель.
Читайте в этой статье
Компрессор на атмосферный двигатель
Начнем с того, что установка компрессора (нагнетателя) во впускной системе двигателя позволяет добиться подачи нужного количества воздуха для сжигания большего количества топлива. Если просто, компрессор-устройство, которое способно создать на выходе давление, которое будет больше атмосферного.
С этой задачей справляются как обычные механические нагнетатели, так и турбокомпрессор. При этом главным отличием турбонагнетателя от компрессора является то, что турбокомпрессор раскручивается за счет выхлопных газов, в то время как механический компрессор приводится от коленвала двигателя.
Как за счет компрессора происходит увеличение мощности двигателя
Атмосферный двигатель внутреннего сгорания осуществляет забор воздуха снаружи в тот момент, когда поршень в цилиндре движется вниз и создается разрежение, в результате чего воздух засасывается в камеру сгорания. Количество поступающего воздуха физически ограничено рабочим объемом, который имеет цилиндр и камера сгорания. После этого воздух смешивается с топливом в определенных пропорциях, после чего заряд (топливно-воздушная смесь) сгорает в цилиндрах.
Казалось бы, чтобы увеличить мощность мотора, нужно подать больше топлива, однако на самом деле это не так. Если просто, избыток топлива приведет к тому, что без соответствующего количества воздуха горючее не будет эффективно сгорать. Получается, чтобы сжечь больше топлива, нужно одновременно подать большее количество воздуха.
Если учесть, что объем двигателя не меняется, тогда воздух нужно подавать принудительно под давлением. Это и есть главная задача компрессора. Компрессоры создают давление во впуске, нагнетая воздух в цилиндры. В этом случае остается только впрыснуть больше топлива, после чего такая смесь эффективно горит и отдает энергию поршню. На практике, нагнетатель способен поднять мощность мотора на 35-45%, отмечается около 30% процентов прироста крутящего момента по сравнению с точно таким же атмосферным аналогом.
Механический нагнетатель: устройство компрессора на двигатель автомобиля и принцип работы
Как уже было сказано выше, механические компрессоры приводятся в действие от коленчатого вала. Чаще всего для этого используется приводной ремень. Что касается компрессора, в его основе лежит ротор, который создает давление воздуха.
При этом компрессор должен вращаться быстрее коленвала ДВС. Для этого ведущая шестерня изготавливается большей по размеру, чем шестерни компрессора. Компрессор вращается с частотой около 50 тыс. об/мин., поднимая давление PSI с 6 до 9 до дюймов на квадратный дюйм. С учетом того, что атмосферное давление составляет около 14.7 фунтов на квадратный дюйм, компрессор увеличивает подачу воздуха фактически в половину.
Добавим, что воздух, нагнетаемый под давлением, сильно сжимается и нагревается, теряя свою плотность. Простыми словами, чем меньше плотность, тем меньшее количество воздуха получится подать в цилиндры. Чтобы увеличить количество воздуха, его дополнительно следует охладить перед подачей во впуск.
За охлаждение отвечает интеркулер, который бывает воздушным и жидкостным. Интеркулеры представляют собой радиатор, куда попадает горячий сжатый воздух после выхода из компрессора для охлаждения.
Виды механических компрессоров
Механические компрессоры, которые устанавливаются на двигатель внутреннего сгорания:
- роторный компрессор,
- двухвинтовой нагнетатель;
- центробежный компрессор;
Основные отличия заключаются в том, как реализована подача воздуха. Компрессор роторный и двухвинтовой имеют в своем устройстве разные типы кулачковых валов. Центробежный нагнетатель оборудован крыльчаткой, которая затягивает воздух вовнутрь. Также отметим, что в зависимости от размеров и типа нагнетателя напрямую зависит его эффективность.
- Например, роторные компрессоры обычно имеют большие размеры и ставятся сверху на двигатель. В основе лежит большой ротор. При этом данное решение отличается меньшей эффективностью, чем аналоги, так как вес автомобиля сильно увеличивается и создается прерывистый поток воздуха со «всплесками», а не постоянный и стабильный.
- Двухвинтовой компрессор работает по принципу проталкивания воздуха через пару меньших по размеру роторов, похожих на червячную передачу. В результате работы воздух попадает в полости между лопастями роторов. Затем воздух сжимается внутри корпуса роторов.
Эффективность такого решения выше, однако стоимость нагнетателя боле высокая, конструкция сложнее и менее ремонтопригодна. Также двухвинтовой компрессор шумный, необходимо глушить характерный свист выходящего под давлением воздуха при помощи дополнительных решений.
- Если рассматривать центробежный компрессор, это решение отличается от аналогов наличием крыльчатки, которая похожа на ротор. Крыльчатка сильно раскручивается, подавая воздух в корпус компрессора. При этом за крыльчаткой воздух движется с высокой скоростью, но еще находится под низким давлением.
Чтобы поднять давление, воздух проходит через диффузор. Указанный диффузор представляет собой лопатки, расположенные вокруг крыльчатки. В результате поток воздуха после прохождения через диффузор начинает двигаться с малой скоростью, но уже под высоким давлением. Такой компрессор самый эффективный, легкий и небольшой по размерам. Их можно установить перед мотором, а не на двигателе сверху.
Преимущества и недостатки компрессора на двигатель
Итак, начнем с очевидных плюсов. Прежде всего, это увеличение мощности двигателя. Также следует выделить относительную простоту и дешевизну монтажа с минимальными переделками впускной системы по сравнению с установкой турбонаддува. Еще следует выделить отсутствие турбоямы благодаря прямой связи механического нагнетателя с коленвалом.
При этом компрессоры в зависимости от типа могут демонстрировать разную эффективность. Одни дают ощутимый прирост мощности на «низах» (коленвал вращается с небольшой частотой), тогда как другие увеличивают мощность на средних и высоких оборотах. Как правило, роторный компрессор и двухвинтовой рассчитан на низкие обороты, центробежные компрессоры хорошо работают на высоких.
- Теперь перейдем к недостаткам компрессоров. Главным минусом принято считать отбор мощности у двигателя, так как компрессор приводится от коленвала. На практике компрессор забирает до 20% мощности мотора. Получается, общая прибавка до 50% в реальности является фактическим увеличением мощности на 25-30%.
Также установка компрессора означает, что двигатель начинает испытывать более высокие нагрузки. Такой мотор должен быть изготовлен с использованием рассчитанных на такие увеличенные нагрузки частей, что позволяет реализовать необходимый запас прочности.
В результате изготовление такого ДВС получается более затратным, автомобиль с компрессором стоит изначально дороже атмосферных версий. Еще нужно учитывать, что компрессор также нуждается в обслуживании, что увеличивает общие расходы на содержание ТС.
Подведем итоги
Как видно, механические нагнетатели являются одним из доступных и экономически обоснованных способов увеличения мощности атмосферного мотора. Как правило, данное решение остается востребованным в различных видах автоспорта, при создании уникальных проектов, во время постройки эксклюзивных спортивных авто и т.д.
Производители компрессоров часто предлагают готовые «киты» под ключ, что позволяет быстро установить компрессор на конкретную модель автомобиля с минимальными доработками. Для любителей тюнинга и форсирования двигателя такое решение во многих случаях более оправдано по сравнению с установкой турбонаддува на атмосферный мотор.
Напоследок отметим, что также можно встретить моторы, на которых одновременно установлена турбина и компрессор. Хотя практическая реализация достаточно сложна в техническом плане, такой подход позволяет добиться максимальной отдачи от устройств с учетом разных режимов работы ДВС и избавить двигатель от присущих данным технологиям недостатков, взятых по отдельности.
Например, успешно реализованная связка компрессор + турбина вполне способна заставить двигатель работать таким образом, когда компрессор обеспечивает нужную тягу «на низах», убирая турболаг (турбояму), затем после раскручивания двигателя подключается турбина. Практической реализацией такой схемы является двигатель Volkswagen 1.4 TSI.
Читайте также
krutimotor.ru
Принцип работы компрессора
Строительные машины и оборудование, справочник
Принцип работы компрессораКатегория:
Устройство автокомпрессоров
Принцип работы компрессора
В основу работы компрессора положены законы технической ; термодинамики. Название термодинамика происходит от греческих слов «термос» — тепло и «динамика» — сила. Техническая термодинамика изучает процессы превращения теплоты в механическую работу и обратно. Компрессоры сообщают газам полезную энергию (потенципльную и кинематическую), предопределяя изучение тепловой формы движения газообразных сред.
Газ может находиться в различных состояниях. В качестве основных термодинамических параметров для газов приняты давление, температура и удельный объем или плотность.
Давление (р) – это отношение силы Р к поверхности площадью F. Когда сила нормальная и равномерно распределена по поверхности, p—P/F. Поэтому очевидно, что давление – это сила, которая действует на единицу поверхности. Давление может быть выражено в различных единицах измерения — техническая атмосфета (ат), паскаль (Па), миллиметры ртутного столба. Все они находятся в определенной зависимости: 1ат=1кгс/см2=98 100 Па=0,0981 Мпа=735,5 мм.рт.ст. Кроме того, существует понятие барометрическое (атмосферное) давление (Рбар) — давление, которое создает атмосферный воздух. Для измерения атмосферного давления используют приборы, называемые барометрами. Если давление газа выше атмосферного, то его измеряют манометрами, показывающими разность между действительным и барометрическим давлениями газа. Замеренное манометром давление обычно называют избыточным. Значит, если необходимо определить действительное (абсолютное) давление газа, нужно к показаниям барометра прибавить показания манометра и получить результат по формуле Рабс=Рбар+Ризб.
Температура характеризует энергию движущихся молекул. Ее из- : меряют с помощью термометров, имеющих определенную температурную шкалу. В технике используют две температурные шкалы: практическую с единицей градус Цельсия (°С) и термодинамическую с единицей Кельвина (К). При построении шкалы Цельсия температура плавления льда при нормальном давлении принимается за 0°С, а температура кипения воды – за 100°С. В природе существует самая низкая температура, называемая абсолютным нулем температуры. По шкале Цельсия абсолютный ноль равен 273°С. Шкала Кельвина является основной температурной шкалой в системе СИ. За К принимается абсолютный ноль температуры, а в качестве опорной точки используется температура тройной точки воды, которой придано численное значение 273 К.
Удельный объем V — это объем единицы массы U=V/m, где V — объем, занимаемый газом, мз; m — масса этого груза, кг. Плотность – это масса единицы объема. Плотность является обратной величиной удильного объема q=m/V.
Чтобы проследить особенности и выявить закономерности протекания тепловых процессов в компрессоре, вводится понятие — идеальный компрессор. Приняв для идеального компрессора допустимый ряд упрощений, можно все процессы в нем охарактеризовать простыми зависимостями между термодинамическими параметрами. Различают три процесса, протекающих в идеальном компрессоре: всасывание, повышение давления, нагнетание.
При этом для идеального компрессора справедливы три допущения:
1) в процессе повышения давления имеется постоянное количество газа, т.е. какая масса газа будет всасываться, такая же масса выталкивается из компрессора в процессе нагнетания с изменением объема всасываемого газа;
2) температура и давление газа для процессов всасывания и нагнетания остаются неизменными для всего периода работ компрессора;
3) все процессы при сжатии внутри компрессора протекают без трения.
Работа действительного компрессора во многом отличается от упрощенной модели идеального компрессора.
В действительном компрессоре одновременно протекают разнообразные термодинамические процессы, влияющие на производительность и потребляемую мощность. Причем, интенсивность этих процессов в различных точках рабочей полости изменяется в течении оборота вала, периодически повторяясь.
Компрессоры, предназначенные для сжатия воздуха, называются воздушными. В автокомпрессорах применяют воздушные поршневые, винтовые, ротационно-пластинчатые компрессорные установки.
Принцип действия поршневого воздушного компрессора основан на изменении объема воздуха в цилиндре при движении поршня от верхней мертвой точки (в.м.т.) вниз к нижней мертвой точке (н.м.т.). Благодаря создавшейся разности давлений вне цилиндра и внутри его автоматически открывается всасывающий клапан и атмосферный воздух поступает в цилиндр. При этом нагнетательный клапан остается открытым. При обратном ходе поршня к в.м.т воздух сжимается и давление в цилиндре повышается, всасывающий клапан автоматически закрывается, а нагнетательный — открывается и сжатый воздух выталкивается из поршня. Таким образом, в компрессоре при одном ходе поршня происходит всасывание воздуха, а при другом — сжатие.
В винтовом компрессоре воздух сжимается в процессе вращения двух роторов, установленных в корпусе компрессора. На роторе нарезаны зубья специального профиля, которые называются винтами. Всасываемый воздух порциями последовательно перемещается в винтовой нарезке впадин при вращении роторов, образуя непрерывный рабочий цикл сжатия. Главным требованием к профилю зубьев ротора (винта) является обеспечение непрерывности линии контакта.
В ротационно-пластинчатом компрессоре на роторе нарезаны пазы, в которых установлены пластины. Воздух, попадая в ячейки между рабочими пластинами, при вращении ротора сжимается. Сжатие воздуха происходит путем уменьшения объема рабочих полостей, заключенных между пластинами вращающегося ротора и цилиндром — статором компрессора. В процессе сжатия в полость всасывания компрессора впрыскивается масло, которое охлаждает воздух, смазывает трущиеся детали и улучшает компрессию, образуя масло-воздушную смесь. Сжатая в цилиндре I ступени масло-воздушная смесь, нагнетается во II ступень компрессора, далее, еще раз сжимаясь, поступает в маслосборник, где отделяется основная часть масла. Окончательно воздух отделяется от масла в маслоотделителе. Очищенный сжатый воздух поступает в воздухосборник и через раздаточные вентили направляется к потребителям.
Рассмотрим принципиальную схему действия.автокомпрессора АПКС-6 с приводом от двигателя базового автомобиля (рис.172). На раме 13 базового автомобиля установлен компрессор 4, воздухосборник 1 и холодильник 2. Холодильник обдувается потоком воздуха, подаваемого вентилятором 3, установленным на валу компрессора. Привод компрессора осуществляется от двигателя автомобиля посредством промежуточных карданных валов 10 и 12 через коробку отбора мощности 11. Вал компрессора приводится от карданных валов через редуктор 7 и эластичную муфту 5. Компрессор включают с помощью рычага 9 из кабины машиниста (водителя). Для контроля за работой компрессора предусмотрен щит 6 с приборами. Компрессор и механизмы станции закрыты капотом 8 с открывающимися боковыми щитами. На раме автомобиля установлен ящик для хранения инструмента, приспособлений и комплект раздаточных шлангов.
Рис. 172. Автокомпрессор АПКС-6:
1 – воздухосборник; 2 – холодильник; 3 – вентилятор; 4 — компрессор; 5 — муфта; 6 — щит с измерительными приборами; 7 – редуктор; 8 – капот; 9 – рычаг; 10, 12 – передний (нижний) и верхний карданные валы; 11 – коробка отбора мощности; 13 – рама автомобиля.
Реклама:
Читать далее: Поршневые компрессоры
Категория: — Устройство автокомпрессоров
Главная → Справочник → Статьи → Форум
stroy-technics.ru
Компрессия в картинках. Как работает компрессор.
Основы.
Compression — сжатие (англ.). Применительно к звуковому эффекту: Compressor это устройство, предназначеное для сжатия динамического диапазона. Конструктивно это усилитель с автоматической регулировкой уровня. Выражаясь простым языком, этот эффект уменьшает разницу между тихими и громкими звуками. Кроме того, при определённых настройках параметров Attack и Release, компрессия придаёт инструментам некоторую “перкуссивность”, давая звуку больше атаки и, как бы противоречиво это ни звучало — динамики. Именно благодаря применению компрессии при сведении, современные записи звучат так мощно и гладко.
Основные параметры:
Threshold — порог включения компрессии. Сигнал ниже этого порога не подвергается обработке.
Ratio — соотношение входного сигнала к выходному. Например, значение 5:1 означает, что при изменении входного сигнала на 5dB, на выходе мы получим разницу в 1dB.
Attack — время в миллисекундах, которое эффект “ожидает” прежде чем начать сжимать сигнал.
Release — время восстановления чувствительности эффекта.
Gain — регулятор уровня выходного сигнала.
Шкала индикатора GR (Gain Reduction) показывает уровень ослабления сигнала в результате действия компрессии.
Практика.
В качестве материала я взял несколько шумовых импульсов — для бОльшей наглядности:
Теперь, применим эффект с “базовыми” параметрами Ratio 5:1, Attack 40 mS, Release 300 mS, Threshold -30 dB:
Здесь я пометил, какая настройка за что отвечает. Обратите внимание на действие параметра Release: релиз в 300 миллисекунд не позволяет восстановить чувствительность, так как расстояние между первыми тремя импульсами меньше этого значения, в результате чего атака второго и третьего сэмплов слегка ослаблена. Компрессор успевает восстановиться только во время большой паузы, перед последним звуком. Чтобы добиться одинаковой амплитуды на атаке всех сэмплов, достаточно уменьшить время восстановления (при прочих равных параметрах):
Параметром Attack мы задаём ширину импульса на атаке сигнала, что позволяет получить разный характер звука: высокочастотный щелчок при малых значениях (5-50мс) или низкий “пинок” при значениях 60-70мс и более:
Значение 0мс не выделяет атаку, сжатие происходит мгновенно (Компрессор работает в режиме Limiter*):
Параметр Threshold -30dB я выбрал для лучшей визуализации. Сигнал обработаный таким образом, сильно ослаблен — фактически только атака и остаётся. С меньшим параметром Threshold мы получим меньшее ослабление сигнала и менее выраженую компрессию (это особенно заметно на последнем, затухающем сэмпле):
Реальная практика.
Теперь, когда известно как на звук влияют определённые настройки, можно применить эффект к реальному музыкальному материалу. Хоть я и использую компрессор практически на каждом треке, бездумно применять его везде я бы не советовал. Здесь не существует определённых правил, всё зависит от конкретной партии и ожидаемого результата. Например, если вы имеете дорожку рабочего барабана (Snare) или бочки (Kick), “набитую” одним сэмплом, особого смысла в компрессии нет, поскольку сэмплы уже имеют одинаковую динамику. С другой стороны, если вы хотите придать этим партиям более “пробивное” звучание, имеет смысл применить компрессию с параметром Attack 10-40 mS, быстрым Release и ослаблением (Gain Reduction) порядка 6-10dB. Это придаст звуку “ту самую” перкуссионность.
Аналогично с Distortion электрогитарами и некоторыми синтезаторными звуками — эти инструменты, как правило, уже имеют ровную динамику, но я не исключаю, например, использование лимитера для ограничения пиков или компрессора со стандартными установками, чтобы подчеркнуть атаку… Повторюсь, всё зависит от исходного материала и конечной цели.
В заключении — некоторые мои “стандартные” настройки для различных инструментов. Эти установки могут стать отправной точкой в поиске нужного звучания:
Бочка: Ratio 10:1, Attack 10-100 mS, Release 1 mS, Threshold для ослабления примерно 6-10 dB.
Рабочий барабан: Ratio 5:1, Attack 10-40 mS, Release 50 mS, Threshold для ослабления примерно 6-10 dB.
Хай-Хэт: Ratio 10:1, Attack 20 mS, Release 1 mS, Threshold для ослабления примерно 6-10 dB.
Надголовные микрофоны (Overhead): Ratio 5:1, Attack 2-5 mS, Release 1-50 mS, Threshold для ослабления примерно 6-10 dB.
Мастер трек (шина): лимитер. Ratio 10:1, Attack 0 mS, Release 10-50 mS, Threshold для ослабления примерно 3-10 dB.
Перкуссия, Loops: Ratio 10:1, Attack 10-20 mS, Release 50 mS, Threshold для ослабления примерно 3-5 dB.
Бас-гитара: Ratio 5:1, Attack 100-200 mS, Release 1 mS, Threshold для ослабления примерно 6-10 dB.
Струнные, Pads: Ratio 3:1, Attack 0-40 mS, Release 500 mS, Threshold для ослабления примерно 2-6 dB.
Акустическая гитара, Пианино: Ratio 4:1, Attack 10-30 mS, Release 50-100 mS, Threshold выбираем для ослабления 5-10 dB.
Вокал, Солирующие инструменты: Ratio 4:1, Attack 2-5 mS, Release 50-100 mS, Threshold для ослабления 3-10 dB.
*Limiter — ограничитель (англ.), это компрессор с высоким значением Ratio (10:1 и более) и нулевым значением Attack. Этот эффект ограничивает уровень сигнала при превышении определённого порога, “сглаживая” динамику. По сути, это жёсткая компрессия без выделения пиков (атаки) сигнала.
Метки: distortion, гитара, компрессор, лимитер, микрофон, микс, сведение, сэмплы
Эта запись была опубликована 15.05.2008 в 20:23. В рубриках: Статьи. Вы можете следить за ответами к этой записи через RSS 2.0.
Поделиться с друзьями:
recording-studio.ru
