Компакт 1109м – Приточная установка Компакт 1109M

Приточная установка Компакт 1109M

Общие сведения

Вентиляционная установка Компакт 1109М предназначена для работы в помещениях небольших объёмов: квартирах, магазинах, офисах, мастерских и т. д. В компактном звуко-, теплоизолированном корпусе (толщина изоляции 25 мм) размещены: фильтр, вентилятор и нагреватель.

Вентилятор установки Компакт 1109М оборудован асинхронным двигателем движок. Для индикации степени загрязнения фильтра в комплект установки входит датчик давления. Электронагреватели установок оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 55°С и перезапускается автоматически, вторая ступень настроена на 120°С и перезапускается вручную.

Технические характеристики

Тип установки Компакт 1109М
Напряжение, В/Ф400/3
Ток, А
1,44
Мощн. вентилятора, кВт0,3
Мощн. нагревателя, кВт9
Вес, кг52

с внешним ротором, двигатель защищен встроенными термоконтактами с автоматическим перезапуском. Все установки комплектуются фильтрами класса EU3 зависимости статического давления (Па) от расхода (м3/час)

Размеры

www.ruventa.ru

Арктос КОМПАКТ 1109М приточная установка

Настоящий договор между интернет-магазином OZONAIR.RU и пользователем услуг интернет-магазина, именуемым в дальнейшем «Покупатель» определяет условия приобретения товаров через сайт интернет-магазина https://ozonair.ru

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. ООО «ГК Озон Групп» публикует настоящий договор купли-продажи, являющийся публичным договором - офертой (предложением) в адрес физических и юридических лиц в соответствии со ст. 435 и пунктом 2 статьи 437 Гражданского Кодекса Российской Федерации (далее - ГК РФ).

1.2. Настоящая публичная оферта (именуемая в дальнейшем «Оферта») определяет все существенные условия договора между ООО «ГК Озон Групп» и лицом, принявшим условия Оферты.

1.3. Настоящий договор заключается между Покупателем и интернет - магазином в момент оформления заказа.

1.4. Оферта может быть (принята) любым физическим или юридическим лицом на территории Российской Федерации, имеющим намерение приобрести товар или услуги, реализуемые и предоставляемые ООО «ГК Озон Групп» через интернет-магазин, расположенный на сайте https://ozonair.ru

1.5. Покупатель безоговорочно принимает все условия, содержащиеся в оферте в целом (т.е. в полном объеме и без исключений).

1.6. В случае принятия условий настоящего договора (т.е. публичной оферты интернет-магазина), физическое или юридическое лицо, производящее акцепт оферты, становится Покупателем. Акцептом является факт оплаты заказа в размере и на условиях настоящего соглашения.

1.7. Оферта, все приложения к ней, а также вся дополнительная информация о товарах/услугах ООО «ГК Озон Групп», опубликована на сайте ozonair.ru

2. СТАТУС ИНТЕРНЕТ - МАГАЗИНА ozonair.ru

2.1. Интернет-магазин является собственностью ООО «ГК Озон Групп» и предназначен для организации дистанционного способа продажи товаров через сеть интернет.

2.2. Интернет-магазин не требует от Покупателя специальных действий для использования ресурса интернет-магазина для просмотра товара, расчета и оформления заказа, таких как регистрация или заключение договора на пользование ресурсом интернет-магазина.

2.3. Интернет-магазин не несет ответственности за содержание и достоверность информации, предоставленной Покупателем при оформлении заказа.

3. СТАТУС ПОКУПАТЕЛЯ

3.1. Покупатель несет ответственность за достоверность предоставленной при оформлении заказа информации и ее чистоту от претензий третьих лиц.

3.2. Покупатель подтверждает свое согласие с условиями, установленными настоящим Договором, путем проставления отметки в графе «Условия Договора мною прочитаны полностью, все условия Договора мне понятны, со всеми условиями Договора я согласен» при оформлении заказа.

3.3. Использование ресурса интернет-магазина для просмотра и выбора товара, а так же для оформления заказа является для Покупателя безвозмездным.

4. ПРЕДМЕТ ОФЕРТЫ

4.1. Продавец, на основании заказов Покупателя и на основании предварительной оплаты, продаёт Покупателю товар в соответствии с условиями и по ценам, установленным Продавцом в оферте и приложениях к ней.

4.2. Доставка товаров, заказанных и оплаченных Покупателем, осуществляется Продавцом или Перевозчиком. Покупатель имеет право забрать товар со склада Продавца самостоятельно (самовывоз). Покупателю при оформлении заказа предоставляется право выбора способа доставки.

4.3. К отношениям между Покупателем и Продавцом применяются положения ГК РФ о розничной купле-продаже (§ 2 глава 30), Закон РФ «О защите прав потребителей» от 07.02.1992 №2300-1, а также иные нормативные правовые акты, принятые в соответствии с ними.

4.4. Физическое или юридическое лицо считается принявшим все условия оферты (акцепт оферты) и приложений к ней в полном объеме и без исключений с момента поступления денежных средств в счет оплаты товара на расчётный счёт Продавца (в случае безналичной оплаты), либо с момента поступления денежных средств в счет оплаты товара на расчетный счет Оператора платежной системы (в случае оплаты через платежные системы), либо внесения денежных средств в кассу Продавца в порядке, предусмотренном Разделом 10 оферты и на условиях, установленных Продавцом в приложениях к оферте. В случае акцепта оферты одним из вышеуказанных способов, физическое лицо считается заключившим с Продавцом договор купли-продажи заказанных товаров и приобретает статус Покупателя.

5. ОПРЕДЕЛЕНИЯ

5.1. Покупатель - физическое или юридическое лицо, принявшее в полном объеме и без исключений условия оферты (совершившее акцепт оферты) в соответствии с п. 4.4. оферты.

5.2. Продавец - ООО «ГК Озон Групп»

5.3. Интернет-магазин - интернет-сайт, имеющий адрес в сети интернет http://ozonair.ru принадлежащий Продавцу и предназначенный для продажи Продавцом Покупателям на основании оферты товаров, принадлежащих Продавцу.

5.4. Сайт - интернет-сайт, имеющий адрес в сети интернет https://ozonair.ru

5.5. Каталог – информация о товарах, размещенная в интернет-магазине.

5.6. Товар – климатическое оборудование, реализуемое Продавцом в интернет-магазине.

5.7. Заказ - решение Покупателя приобрести товар, оформленное в интернет-магазине.

5.8. Место исполнения договора - место (адрес), указанное Покупателем, по которому доставляется товар Покупателю силами Продавца, или склад Продавца, в случае отказа Покупателя от доставки товара силами Продавца, или территория перевозчика, договор с которым заключил Покупатель.

5.9. Представитель – физическое лицо, предъявившее квитанцию или иной документ, свидетельствующий о заключении договора. Представитель юридического лица кроме вышеуказанных документов обязан предъявить доверенность на получение товара и паспорт.

5.10. Перевозчик – юридическое лицо или индивидуальный предприниматель, принявшие на себя по договору перевозки обязанность доставить вверенный ему отправителем товар из пункта отправления в пункт назначения, а также выдать товар получателю. Договор перевозки с перевозчиком заключается Покупателем самостоятельно в случае отказа Покупателя от доставки товара силами Продавца.

5.11. Стороны – совместно Покупатель и Продавец.

6. ПОРЯДОК ЗАКЛЮЧЕНИЯ ДОГОВОРА КУПЛИ-ПРОДАЖИ

6.1. Покупатель может оформить заказ самостоятельно на сайте интернет-магазина, либо через менеджера по телефонам, указанным на сайте, на условиях Договора купли-продажи (публичной оферты интернет-магазина).

6.2. При оформлении заказа в интернет-магазине, Покупатель обязан предоставить о себе информацию:

  • Ф.И.О. (для физических лиц) или полное наименование, ИНН (для юридических лиц) Покупателя Товара;
  • адрес доставки Товара;
  • контактный телефон и электронную почту Покупателя Товара.

6.3. Волеизъявление Покупателя осуществляется посредством внесения последним соответствующих данных в форму заказа в интернет-магазине либо подачей заявки через менеджера интернет-магазина или по e-mail.

6.4. Интернет-магазин не редактирует информацию о Покупателе.

6.5. Для получения бумажного экземпляра Договора купли-продажи, Покупатель отправляет заявку по электронной почте или телефону, указанным на сайте.

7. ИНФОРМАЦИЯ О ТОВАРЕ

7.1. Товар представлен на сайте через фото-образцы, являющиеся собственностью интернет-магазина.

7.2. Каждый фото-образец сопровождается текстовой информацией: наименованием, размерным рядом, ценой и описанием товара.

7.3. Все информационные материалы, представленные в интернет - магазине, носят справочный характер и не могут в полной мере передавать информацию о свойствах и характеристиках товара, включая цвета, размеры и формы. В случае возникновения у Покупателя вопросов, касающихся свойств и характеристик товара, Покупатель должен, перед оформлением заказа, обратиться к Продавцу по телефонам указанным на сайте.

7.4. По просьбе Покупателя менеджер интернет-магазина обязан предоставить (по телефону или посредством электронной почты) прочую информацию, необходимую и достаточную, с точки зрения Покупателя, для принятия им решения о покупке товара.

7.5. Покупатель уведомлен о том, что приобретая товар со скидкой, установленной в связи с его недостатками (дефектами), он лишается права ссылаться на них в дальнейшем.

7.6. Покупатель уведомлен Продавцом о том, что товар, указанный в счете отдельными позициями в любом случае не является комплектом.

8. ПОРЯДОК ПРИОБРЕТЕНИЯ ТОВАРА

8.1. Покупатель вправе оформить заказ на любой товар, представленный в интернет-магазине. Каждый товар может быть заказан в любом количестве. Исключения из указанного правила указаны в описании каждого товара в случае проведения акций, снятия товара с продажи и т.п.

8.2. Заказ может быть оформлен Покупателем по телефонам, указанным на сайте или оформлен самостоятельно на сайте. Подробности оформления заказа через сайт описаны в разделе «Как сделать заказ».

8.3. После оформления заказа Продавец на e-mail Покупателя отправляется подтверждение принятия заказа и счет, с указанием наименования, размера, цены выбранного товара и общей суммы заказа, являющийся неотъемлемой частью настоящего договора. Оплата счета (полностью или частично) Покупателем является подтверждением Покупателя правильного оформления заказа. Далее менеджер интернет-магазина связывается с Покупателем (по телефону или посредством электронной почты) для получения подтверждения заказа.

8.4. При отсутствии товара на складе менеджер интернет-магазина обязан поставить в известность об этом Покупателя (по телефону или посредством электронной почты).

8.5. Покупатель вправе сделать предварительный заказ на временно отсутствующий на складе товар.

8.6. При отсутствии товара Покупатель вправе заменить его другим товаром либо аннулировать заказ.

8.7. Заказ обрабатывается только после внесения предоплаты.

8.8. Срок поставки товара указывается в счете и исчисляется в рабочих днях, начиная с момента зачисления денежных средств (авансового платежа) на расчетный счет Продавца.

9. ЦЕНА ТОВАРА

9.1. Цена товара в интернет-магазине указана в рублях РФ за единицу товара.

9.2. Указанная на сайте цена товара может быть изменена интернет-магазином в одностороннем порядке, при этом цена на заказанный и оплаченный Покупателем товар изменению не подлежит.

9.3. Полная стоимость заказа состоит из каталожной стоимости товара, стоимости доставки и стоимости подъёма на этаж.

9.4. Стоимость услуг, предоставляемых Покупателю Продавцом при покупке товара в интернет-магазине указана в разделе «Оплата и Доставка».

10. ОПЛАТА ТОВАРА

10.1. Способы и порядок оплаты товара указаны на сайте в разделе «Оплата и Доставка». При необходимости порядок и условия оплаты заказанного товара оговариваются Покупателем с менеджером интернет-магазина.

10.2. При наличной форме оплаты Покупатель обязан уплатить Продавцу цену товара в момент его передачи путем передачи денег представителю интернет-магазина, который доставит товар.

10.3. Оплата безналичным расчетом производится согласно оформленному счёту в течение трёх банковских дней. После поступления денежных средств на счет Продавца, менеджер интернет-магазина согласовывает с Покупателем срок доставки. При безналичной форме оплаты обязанность Покупателя по уплате цены товара считается исполненной с момента зачисления соответствующих денежных средств на расчетный счет, указанный Продавцом.

10.4. Покупатель оплачивает заказ любым способом, выбранным в интернет-магазине.

10.5. Расчеты Сторон при оплате заказа осуществляются в российских рублях.

11. ДОСТАВКА ТОВАРОВ

11.1. Способы, порядок и сроки доставки товара указаны на сайте в разделе «Оплата и Доставка». Порядок и условия доставки заказанного товара оговариваются Покупателем с менеджером Интернет-магазина.

11.2. Самовывоз товара:

11.2.1. Продавец, получив уведомление о размещенном заказе, подтверждает его получение по телефону или по e-mail Покупателя и согласовывает с ним дату самовывоза товара.

11.2.2. Покупатель оплачивает (при наличной форме оплаты) и получает заказ по месту нахождения склада Продавца. Адреса и режим работы склада указанны на сайте Продавца в разделе «Сервисы». При безналичной форме оплаты Продавец дополнительно по телефону или по e-mail Покупателя подтверждает факт зачисления оплаты заказа на расчетный счет Продавца и только после этого согласовывает с Покупателем дату самовывоза товара.

11.2.3. Право собственности и риск случайной гибели, утраты или повреждения товара переходит к Покупателю с момента передачи товара Покупателю или его Представителю.

11.3. Доставка товара Продавцом:

11.3.1. Переход права собственности, риск утраты или повреждения товара переходит к Покупателю с момента передачи товара Покупателю или Представителю в месте исполнения договора с момента подписания Сторонами акта приёма товара (товарной накладной.)

11.3.2. При доставке товар вручается Покупателю или Представителю.

11.4. Доставка товара Перевозчиком:

11.4.1. Право собственности, риск случайноого повреждения, утраты или повреждения товара переходит с Продавца на Покупателя или Перевозчика (в соответствии с заключенным между Покупателем и Перевозчиком договором) с момента передачи товара перевозчику в месте исполнения договора при подписании Сторонами акта приёма товара (товарной накладной и/или транспортной накладной и/или товарно-транспортной накладной).

11.4. Обязательство по передачи товара Покупателю, в том числе п. 11.4.1., считается исполненным с момента передачи товара Перевозчику.

11.4.3. Стоимость доставки товара в рамках каждого заказа рассчитывается исходя из веса всех заказанных товаров, адреса доставки заказа, расценок перевозчика и оплачивается Покупателем самостоятельно.

11.5. Покупатель обязан принять товар по количеству и ассортименту в момент его приемки.

11.6. При получении товара Покупатель должен в присутствии представителя Продавца (перевозчика) проверить его соответствие товарной накладной, удостовериться по наименованию товара в количестве, качестве, комплектности товара.

11.7. Покупатель или Представитель при приемке товара подтверждает своей подписью в товарной накладной, что не имеет претензий к внешнему виду и комплектности товара.

12. ВОЗВРАТ ТОВАРА

12.1. Покупатель вправе отказаться от товара в любое время до его передачи, а после передачи товара - в течение семи дней.

12.2. Возврат товара надлежащего качества возможен в случае, если сохранены его товарный вид, потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного товара.

12.3. Покупатель не вправе отказаться от товара надлежащего качества, имеющего индивидуально-определенные свойства, если указанный товар может быть использован исключительно приобретающим его Покупателем (в т.ч. не стандартные (по желанию Покупателя) размеры и др.). Подтверждением того, что вещь имеет индивидуально-определенные свойства, является отличие размеров товара размерам, указанным в интернет-магазине.

12.4. Возврат товара, в случаях, предусмотренных законом и настоящим Договором, производится по адресам, указанным на сайте в разделе «Обмен и возврат товара».

12.5. При отказе Покупателя от товара надлежащего качества Продавец возвращает ему сумму, уплаченную в соответствии с договором, за исключением расходов Продавца на доставку от Покупателя возвращенного товара, не позднее чем через 10 дней, с даты предъявления Покупателем соответствующего требования.

12.6. В случае, если возврат суммы осуществляется не одновременно с возвратом товара, возврат указанной суммы осуществляется Продавцом наличными денежными средствами по месту нахождения Продавца, или путем перечисления на банковский счет Покупателя с которого была осуществлена оплата товара или иной счет сообщенный Покупателем.

12.7. Указанный в настоящем пункте способ возврата денежных средств может использоваться Продавцом и в иных случаях возврата денежных средств, предусмотренных настоящим договором и законодательством РФ.

13. ОТВЕТСТВЕННОСТЬ СТОРОН

13.1. Стороны несут ответственность в соответствии с законодательством РФ.

13.2. Продавец не несет ответственности за ущерб, причиненный Покупателю вследствие ненадлежащего использования им товаров, заказанных в интернет-магазине.

13.3. Стороны освобождаются от ответственности за неисполнение или ненадлежащее исполнение обязательств по договору на время действия непреодолимой силы.

14. ПРОЧИЕ УСЛОВИЯ

14.1. К отношениям между Покупателем и Продавцом применяется законодательство Российской Федерации.

14.2. При необходимости Продавец и Покупатель вправе в любое время оформить договор купли-продажи товара в форме письменного двухстороннего соглашения, не противоречащего положениям настоящей оферты.

14.3. В случае возникновения вопросов и претензий со стороны Покупателя, он должен обратиться в Центр обслуживания клиентов по телефону: 8(495) 999-16-92 или по e-mail: [email protected]

14.4. Настоящий договор вступает в силу с даты акцепта Покупателем настоящей оферты и действует до полного исполнения обязательств Сторонами.

14.5. Все споры и разногласия, возникающие при исполнении Сторонами обязательств по настоящему договору, решаются путем переговоров. В случае невозможности их устранения, Стороны имеют право обратиться за судебной защитой своих интересов.

14.6. Интернет-магазин оставляет за собой право расширять и сокращать товарное предложение на сайте, регулировать доступ к покупке любых товаров, а также приостанавливать или прекращать продажу любых товаров по своему собственному усмотрению.

15. ГАРАНТИИ НА ТОВАР

15.2. Гарантийный срок вступает в силу с момента подписания Акта приема-передачи Товара Покупателем или Представителем.

15.3. Претензии относительно скрытых недостатков Товара от Покупателя принимаются Продавцом в пределах гарантийного срока с обязательным приложением Покупателем настоящего Договора, приложения к Договору, Акта приема-передачи Товара (ТН, ТТН).

15.4. По дефектам, появившимся из-за неправильной эксплуатации Покупателем Товара, а также по дефектам, возникшим при сборке (монтаже) и доставке Товара, произведенной не работниками Продавца, претензии не принимаются.

16. АДРЕС И РЕКВИЗИТЫ ПРОДАВЦА

Наименование предприятия: ООО «ГК Озон Групп»
Дата регистрации 11 апреля 2016г..
ОГРН 1167746362717
ОКПО 01862608
ОКВЭД 52.61, 52.72, 45.34, 45.31, 74.20, 51.70, 51.54, 51.47, 52.46, 52.48
Юридический адрес: 117292, г. Москва, Дмитрия Ульянова, д.6, корп. 1, этаж 1, пом. 3П
Тел./факс (495) 999-16-92
ИНН/КПП 7728336506\772801001
Р/счет 40702810202540000651
Банк: АО "АЛЬФА-БАНК" г.Москва
Корр./счет 30101810200000000593
БИК 044525593

ozonair.ru

Вентиляционные приточные установки Арктос Компакт 1109М

Вентиляционные установки "Компакт 1" и "Компакт 2" предназначены для работы в помещениях небольших объёмов: квартирах, магазинах, офисах, мастерских и т. д.
В компактном звуко-, теплоизолированном корпусе (толщина изоляции 25 мм) размещены: фильтр, вентилятор, нагреватель. Вентиляторы установок "Компакт 1" и "Компакт 2" оборудованы асинхронным двигателем с внешним ротором. Все установки комплектуются фильтрами класса EU3. Для индикации степени загрязнения фильтра в комплект каждой установки входит датчик давления.

Установка
Установки с электронагревателем можно монтировать в любом положении. Установки с водяным нагревателем необходимо монтировать в положении, обеспечивающем нормальное вентилирование теплообменника. Они легко подсоединяются к воздуховодам прямоугольного сечения. Малые размеры установок позволяют устанавливать их в подвесных потолках и неглубоких стеновых нишах. При монтаже необходимо обеспечить доступ для сервисного обслуживания оборудования и замены фильтра.

Регулирование скорости и температуры
Для управления работой приточных установок разработаны управляющие модули SCM и MSS. Они состоят из пульта управления RCU-30 и щита автоматики.
Регулирование скорости вентилятора установок "Компакт 1" и "Компакт 2" осуществляется трёхступенчатым трансформатором. Для регулирования температуры приточного воздуха на выходе из установки, в зависимости от мощности электронагревателя, предусмотрен симисторный регулятор температуры Pulser или ТТС, а для водяного нагревателя OPTIGO.

Защита двигателя и нагревателя
Двигатели установок "Компакт 1" и "Компакт 2" защищены встроенными термоконтактами с автоматическим перезапуском. Электронагреватели установок оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 55°С и перезапускается автоматически, вторая ступень настроена на 120°С и перезапускается вручную. Для предохранения водяного нагревателя от размораживания предусмотрен капилярный термостат защиты теплообменника по минимальной температуре воздушного потока. Дополнительно необходимо установить температурный датчик для защиты теплообменника по температуре обратной воды.

Аксессуары

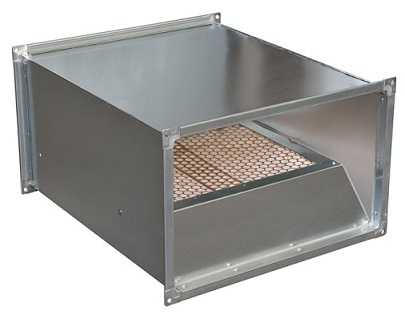

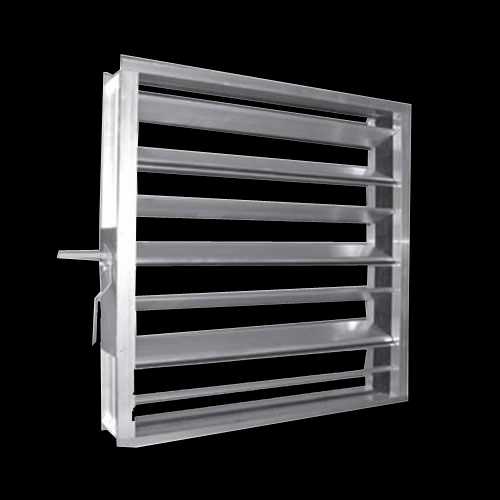

Воздушные клапаны, шумоглушители, воздухораспределительные и защитные решётки и т. д.

Монтаж
¤ Все установки поставляются в полностью собранном виде и готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствис инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке установки.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм.
¤ Установки должны быть заземлены.
¤ Установки должны быть установлены в соответствии с направлением потока воздуха.
¤ Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
¤ Установки не должны эксплуатироваться во взрывоопасных помещениях.
¤ Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
¤ Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования.
¤ Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).

Обслуживание
Единственное требуемое обслуживание - очистка. Рекомендуется проводить осмотр и очистку фильтра каждый месяц, вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя вентилятора.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Нагреватель, двигатель и рабочее колесо вентилятора полностью остыли.
При очистке установки
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.

В случае неисправности
¤ Проверить, поступает ли напряжение на установку.
¤ Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току.
¤ Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком.
¤ В случае возврата установки - очистить фильтр, нагреватель, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.

www.sks-air.ru

Арктос : Компакт 1109М Приточная установка

400 В. Эл. калорифер 9,0 кВт. 1050 м³/час.

Описание

Приточные установки Арктос серии Компакт - это продуманное семейство приточных установок. Возможность выбора оптимального по типу и мощности нагревателя, вентилятора а также широкий выбор  комплектующих и аксессуаров, позволяет реализовать проект приточной вентиляции любой сложности. Линейка приточных установок Арктос серии Компакт представлена шестью типоразмерами с максимальной производительностью (до 7000 м³/час).

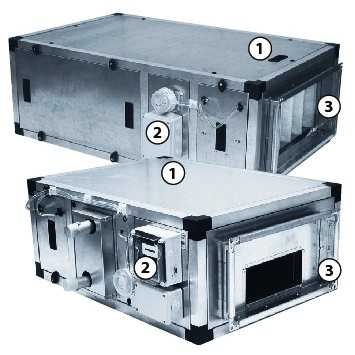

Конструкция приточных установок Арктос серии Компакт

В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной либо электрический калорифер и вентилятор с вперед загнутыми лопатками (асинхронный двигатель с внешним ротором в установках "Компакт-1" и "Компакт-2" и двигатель с короткозамкнутым ротором в установках типоразмеров 3, 4, 5 и 6). Для индикации степени загрязнения фильтра предусмотрен датчик давления.

Системы управления и защиты приточная установка Компакт 1109М

Для управления работой приточная установка Компакт 1109М разработаны стандартные модули управления SCM...N (для "Компакт-1" и "Компакт-2") обеспечивающие следующие функции: (поддержание заданной температуры приточного воздуха; регулирование скорости вращения вентилятора; защита электродвигателя вентилятора от перегрева и короткого замыкания; контроль загрязнения фильтра; отключение установки при аварийных ситуациях и по команде пожарной сигнализации; контроль обрыва ремня (только для установок "Компакт-3/4/5/6"). Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева: первая ступень настроена на 55 °С и перезапускается автоматически, вторая ступень настроена на 120 °С и перезапускается вручную.

Монтаж приточных установок Арктос серии Компакт

Установки с электрокалорифером можно устанавливать в любом положении. Установки с водяным калорифером необходимо монтировать в положении, обеспечивающем беспрепятственное удаление воздуха из нагревателя. Дополнительно для установок с водяным калорифером необходимо предусмотреть защиту водяного калорифера от замораживания по температуре обратной воды. Подключение воздуховодов рекомендуется осуществлять через гибкие вставки.

Технические характеристики приточной установки Компакт 1109М

Модель Компакт 1109М
Электропитание 3 фазы, 400 В, 50 Гц
Расход воздуха 1050 м³/час
Тип нагревателя электрический
Мощность нагревателя 9,0 кВт
Мощность вентилятора 0,3 кВт
Вес 52,0 кг

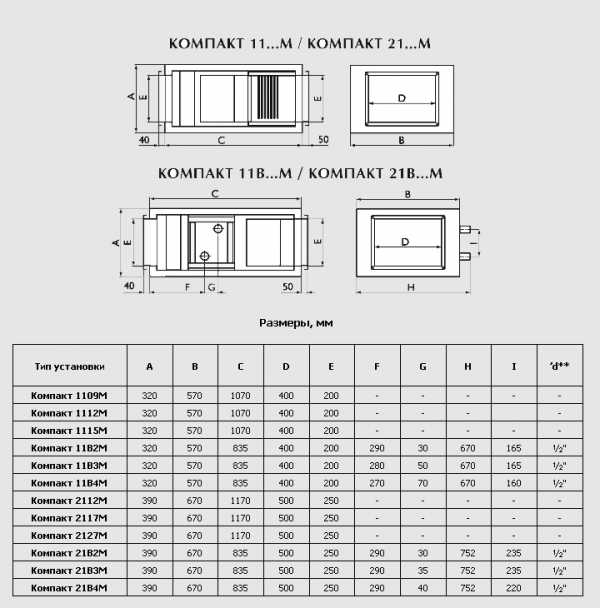

Габариты приточной установки Компакт 1109М

Размеры:

A 320 мм
B 570 мм
C 1070 мм
D 400 мм
E 200 мм



Аксессуары для приточной установки Компакт 1109М

- пульта дистанционного управления (RCU-31)

- Модуль управления SCM 300/15;

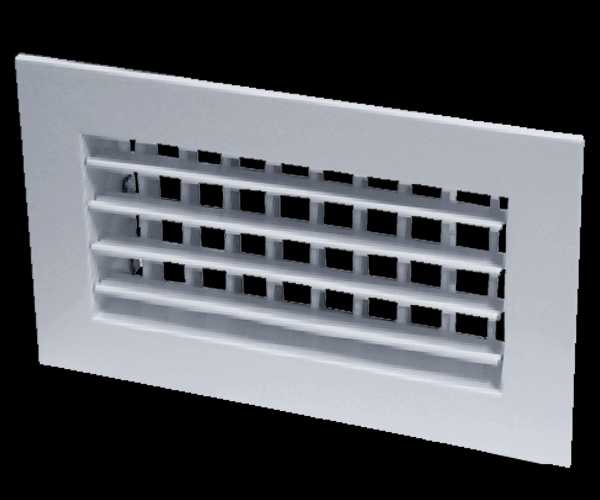

- воздухораспределительные и регулирующие устройства и т. д.

- Привод воздушной заслонки;

- Щиты управления ОВиК SCM-N;

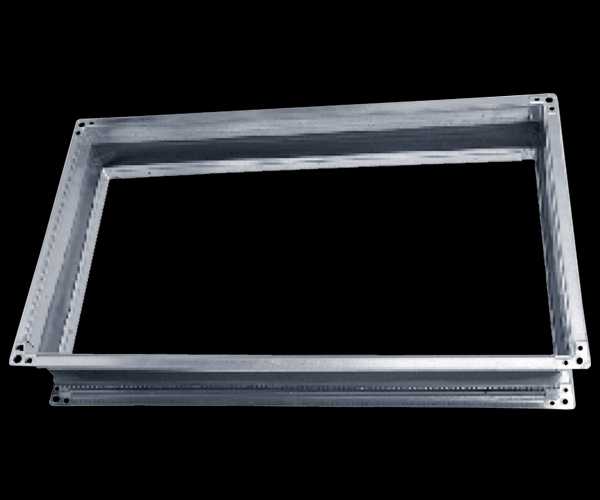

- Гибкая вставка DS;

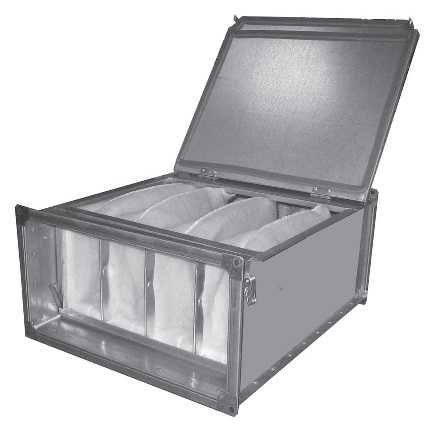

- Шумоглушитель;

- Дополнительны канальный фильтр;

- Воздушный клапан АВК;



В компании СеверРу вы всегда можете купить приточную установку Компакт 1109М со склада в Москве или заказать доставку оборудования по Москве и Московской области. В другие регионы России осуществляем поставку приточной установки Компакт 1109М через транспортные компании.

Уважаемые покупатели! На сайте указана розничная цена приточной установки Компакт 1109М за штуку!!! По оптовым ценам и скидкам уточняйте у наших менеджеров по телефону 8(495)792-21-59. Также вы можете скачать прайс лист в разделе КАТАЛОГИ, ПРАЙСЫ.

severru.ru

Приточная вентиляционная установка с электрическим нагревателем Арктос Компакт 1109М

Описание:

 Приточные установки "Компакт" предназначены для вентиляции помещений небольших объемов: квартир, коттеджей, магазинов, офисов, мастерских и т. д. В компактном звуко-, теплоизолированном корпусе (толщина изоляции 25 мм) размещены фильтр, вентилятор и нагреватель (водяной или электрический). В комплект поставки вместе с приточной установкой входят заслонка и гибкая вставка. Выпускается два типоразмера установок с различными исполнениями по производительности вентиляторов и мощности нагревателей. Они комплектуются фильтрами класса EU3. Все вентиляторы оборудованы асинхронным двигателем с внешним ротором и уплотненными подшипниками, что увеличивает срок их службы.

  Установки с электронагревателями можно монтировать в любом положении, с водяными нагревателями только горизонтально. Они легко подсоединяются к воздуховодам прямоуголього сечения. Малые размеры установок позволяют устанавливать их в подвесных потолках глубиной не менее 350 мм. При монтаже необходимо обеспечить доступ для сервисного обслуживания оборудования и замены фильтра.

  •  Регулирование скорости и температуры

  Регулирование скорости вентилятора установкок осуществляется в диапазоне от 0 % до 100 % изменением подаваемого напряжения. Это достигается использованием бесшагового тиристора или 5-ти ступенчатого трансформатора. К одному тиристору или трансформатору могут подключаться несколько вентиляторов (например, вентилятор установки и вытяжной вентилятор) при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора. Для регулирования температуры приточного воздуха на выходе из установок с электронагревателями, в зависимости от мощности нагревателя, рекомендуется использовать симисторные регуляторы температуры. Для установок с водяными нагревателями необходимо предусмотреть типовые узлы обвязки в комплекте с автоматикой. Данные установки так же могут комплектоваться стандартными управляющими модулями АСМ.

  •  Защита двигателя и нагревателя

  Все двигатели защищены встроенными термоконтактами с автоматическим перезапуском. Электронагреватели установок оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 70°С и перезапускается автоматически, вторая ступень настроена на 120°С и перезапускается вручную. Для водяных нагревателей необходимо установить защиту от замораживания теплообменника по температуре обратной воды и температуре воздуха на выходе из теплообменника.





  1. Герметичный корпус из оцинкованной стали с теплоизоляцией толщиной 25 мм
  2. Комплектующие от ведуших производителей
  3. Фланцевое подсоединение к системе воздуховодов
  4. Высокая производительность при минимальных размерах









airomania.ru

Приточная установка с электрическим нагревателем Арктос Компакт 1109М

Приточная установка с электрическим нагревателем Арктос Компакт 1109М

Приточная установка Компакт 1109М предназначена для вентиляции зданий и сооружений различного назначения.

В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, электрический калорифер и вентилятор с загнутыми вперед лопатками (асинхронный двигатель с внешним ротором). Для индикации степени загрязнения фильтра предусмотрен датчик давления.

Системы управления и защиты

Для управления работой приточной установки разработаны стандартные модули управления SCM…N, обеспечивающие следующие функции:

  • поддержание заданной температуры приточного воздуха;
  • регулирование скорости вращения вентилятора;
  • управление работой электрического нагревателя;
  • управление приводом воздушной заслонки;
  • защита электродвигателя вентилятора от перегрева и короткого замыкания;
  • при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
  • контроль загрязнения фильтра;
  • сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).
Установка оснащена двухступенчатой защитой от перегрева.

Аксессуары

Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.

Габаритные размеры приточной установки с электрическим нагревателем Арктос Компакт 1109М


Размеры (мм): А - 320, В - 570, С - 1070, D - 400, E - 200, H - 630

Монтаж

Установку можно устанавливать в любом положении.

  • Установка поставляется в полностью собранном виде и готовая к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Электрические параметры должны соответствовать спецификации на табличке установки.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм.
  • Установка должна быть заземлена.
  • Установка должна быть установлена в соответствии с направлением потока воздуха.
  • Установка должна быть смонтирована таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

  • Установка не должна эксплуатироваться во взрывоопасных помещениях.
  • Не допускается использовать установку для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
  • Установка предназначена для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования.
  • Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).
Обслуживание

Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления.

pokolenie-spb.ru

Приточная установка Компакт 1112M

Общие сведения

Вентиляционная установка Компакт 1112М предназначена для работы в помещениях небольших объёмов: квартирах, магазинах, офисах, мастерских и т. д. В компактном звуко-, теплоизолированном корпусе (толщина изоляции 25 мм) размещены: фильтр, вентилятор и нагреватель.

Вентилятор установки Компакт 1112М оборудован асинхронным двигателем с внешним ротором, двигатель защищен встроенными термоконтактами с автоматическим перезапуском. Все установки комплектуются фильтрами класса EU4. Для индикации степени загрязнения фильтра в комплект установки входит датчик давления. Электронагреватели установок оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 55°С и перезапускается автоматически, вторая ступень настроена на 120°С и перезапускается вручную.

Технические характеристики

Тип установки Компакт 1112М
Напряжение, В/Ф400/3
Ток, А1,44
Мощн. вентилятора, кВт0,3
Мощн. нагревателя, кВт12
Вес, кг52

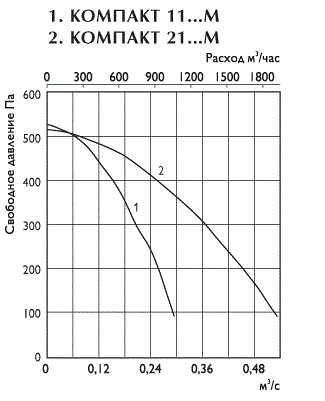

Диаграмма зависимости статического давления (Па) от расхода (м3/час)

Размеры

www.ruventa.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
