Комбайны колос: Комбайн СК-6 «Колос» – один из конкурентов «Нивы»

Содержание

Из истории отечественного комбайностроения…Комбайны СК 6 Колос для уборки зерновых колосовых культур

Комбайн СК 6 Колос является двухбарабанным транспортным средством самоходного типа. Такая техника применяется для осуществления рабочих операций по сбору тяжело обмолачиваемых колосовых культур. Зерновой урожай собирается методом прямого комбайнирования, то есть, непосредственного подбора жатвенным приспособлением и последующим обмолотом урожайной массы.

Оснащение зерноуборочных комбайнов Колос СК6

Для увеличения функциональных возможностей комбайна Колос, технику оснащают дополнительными устройствами, которые расширяют диапазон регулировки технических узловых соединений и рабочих механизмов. Дополнительное оснащение позволяет использовать такую технику для обработки и сбора бобовых и других, не зерновых, культур. В процессе сбора урожая с полей жатвенные приспособления комбайна образовывают массу из хлебных культур и, следующим процессом, данная масса подается на валковые приспособления для очистки от лишнего растительного состава.

Колос СК 6 оснащен жатвенным приспособлением, имеющим два опорных элемента. Жатвенные опоры называют башмаками. Также основными компонентами в устройстве комбайнерской техники являются наклонная камера, молотильный механизм с двумя барабанными элементами и вспомогательным механизмом для обмолота растений, опрощенное трясущее приспособление для соломы. Кроме перечисленных устройств на комбайн данной модели устанавливается комплекс очищающих и транспортирующих механизмов, битер, выгрузной накопительный бункерный отсек, мостовые рамы (задний мост является управляемым).

Зерноуборочный комбайн Колос работает от дизельного двигателя СМД-64, имеет устройство для свободной вариации скоростного передвижения, силовую передачу. На транспорт устанавливается операторская кабина с отопительными и вентилируемыми функциями. Беспрерывная и качественная эксплуатация сельскохозяйственной техники данного типа, обеспечивается качественным и высокоэффективным, гидравлическим и электрическим оборудованием.

Гидравлическое оборудование комбайна Колос выполняет функции регулировки частотных движений мотовильного приспособления. Также гидравликой устанавливают, необходимую для осуществления рабочего процесса, высоту расположения и параметры размещения по горизонтали мотовила. Скорость вращения барабанного механизма, для обмолота собираемых культур, регулируют сменой передаточного показателя для клиноременной подачи скорости к барабану. В операторской кабине оборудованы специальные рычаги, с помощью которых водитель транспортного средства, может управлять расстоянием между планками подбарабанья и барабанными бичами.

Основные характеристики комбайнов СК6 Колос

На комбайне Колос применяется электросеть однопроводного типа, которая обеспечивает рабочее напряжение 12 В. На СК 6, в принципе, как и на других комбайнерских агрегатах, электрические приборы отвечают за включение и нормальное функционирование почти всех основных рабочих элементов. От нормального функционирования электроприборов зависит качество запускных и остановочных моментов в работе мотора, включение и выключение сигнальных ламп, работа тревожного оповещения при получении повреждений на технических соединительных узлах транспорта, уровень контроля над технологическими операциями техники. Источником электропотребляющих устройств на комбайне выступают специальные аккумуляторы и генераторное приспособление. Дизельный двигатель, установленный на комбайне, запускают в работу при помощи стартерного устройства СТ-352Д.

Система освещения комбайна Колос состоит из двух фар ФГ-305, в передней части транспорта, и двух осветительных элементов ФГ-304, сзади комбайна. Поворотные и стоп-сигнальные элементы расположены и спереди и сзади агрегата. Также на такой комбайнерской технике установлены сигнальные элементы в секторах всех активно-функционирующих механизмов и рабочих комплексов. Приборы оповещения имеются в бункерном отсеке транспорта, в копнительной зоне, в зерновых и растительных шнековых приспособлениях. Благодаря такой сигнальной системе, возможно контролировать объем загружаемости накопительного бункера, закрытие (открытие) и нормальное функционирование копнителей, шнековых приспособлений и соломотрясов.

Результатом постоянной модернизации комбайна Колос, последним обновлением в конструкции техники, является увеличение пропускных способностей мотовильного механизма. Производительные качества молотильного приспособления составляют уровень наработки до девяти килограмм растительной массы за одну секунду. Доступность технического обслуживания и сменных деталей, а также сравнительно небольшая стоимость техники, на фоне цен на аналогичный зарубежный транспорт, выдвигает Колос в ряды самой востребованной, для фермерских хозяйств нашей страны, техники.

устройство, технические характеристики, фото и видео

Эта машина выглядит весьма эффектно – она красиво рассекает пшеничное поле, подобно большому кораблю. Впрочем, комбайн марки СК-6 по имени «Колос» отличает не только оригинальный дизайн с двумя бункерами по бокам. Он в умелых руках и работать способен весьма продуктивно.

Содержание

1 Комбайн Колос СК-6
- 1.1 Особенности
- 1.2 Преимущества и недостатки
2 Устройство
- 2.1 Двигатель
- 2.2 Трансмиссия и ходовая часть
- 2.3 Гидравлика
- 2.4 Рулевое управление
3 Технические характеристики

Комбайн Колос СК-6

Эту модель создали в семидесятых годах прошлого века в Таганроге, на комбайновом заводе. Над разработкой машины трудилось конструкторское бюро под руководством талантливого инженера Изаксона. «Колосов» было несколько. Однобарабанный вариант (названный СК-6) выпускался с 1973 по 1979 год. Модификация с двумя барабанами, которая получила название СК-6- II, производилась чуть дольше – с 1971 по 1984 год. После 1985 года вновь решили вернуться к конструкции с одним барабаном – теперь с именем СК-6А.

Стоит упомянуть еще две модификации «Колоса», предназначенные для работы в условиях высокой влажности и для уборки риса. Это были машины СКГ-6 (с полным гусеничным ходом) и СКПР-6 (с полугусеничным ходом). Их сейчас тоже уже не выпускают.

Особенности

Первая особенность сразу бросается в глаза – это двойной бункер для зерна, аналогов которому не было. Ввиду этого шнеков для зерна тоже имеется два. У одного – правая навивка спирали, у другого – левая. Поток зерна, ссыпающийся по наклонной доске, делится на две части и отправляется по скребковым элеваторам в левый или правый бункерный отсек.

Между зерновыми бункерами вписана кабина механизатора, которая располагается по центру молотильного приспособления. Оно у комбайна тоже нестандартное – полутораметровой длины. Это значительно больше, чем у других комбайнов тех времен. Что касается жатки, а также обоих мостов (ведущего и ведомого), то они такие же, как у «Нивы».

Преимущества и недостатки

Плюсы:

Двойной бункер для зерна с удобной системой выгрузки, позволяющей осуществлять ее во время работы комбайна.
Нет никаких проблем с запасными частями, цена которых невысокая. Техническое обслуживание также вполне доступно.
Хорошо оборудована кабина: в ней есть жалюзи, отопление, вентилятор, предусмотрена изоляция от шума.
Имеется сигнализация о заполнении бункера, работе копнителей, соломотряса и зерновых шнеков, позволяющая контролировать эти процессы из кабины.

Широкая молотилка, дающая возможность повысить эффективность работы.
Надежность и выносливость всех элементов конструкции – многие комбайны, выпущенные в семидесятые годы, работают до сих пор.

Минусы:

Задний обзор затруднителен, из-за чего сдавать назад приходится на ощупь. А боковому обзору несколько мешают зерновые бункеры, между которыми зажата кабина.
Сверху вокруг мотора маловато места, поэтому его обслуживать не очень удобно (по сравнению, например, с «Нивой»).
Двигатель слабоват и не дает в полной мере использовать все преимущества высокотехнологичной конструкции.
По ровному полю машина идет отлично, а по косогорам – с трудом.
Усложненная конструкция требует определенных навыков и квалификации при настройке и использовании.

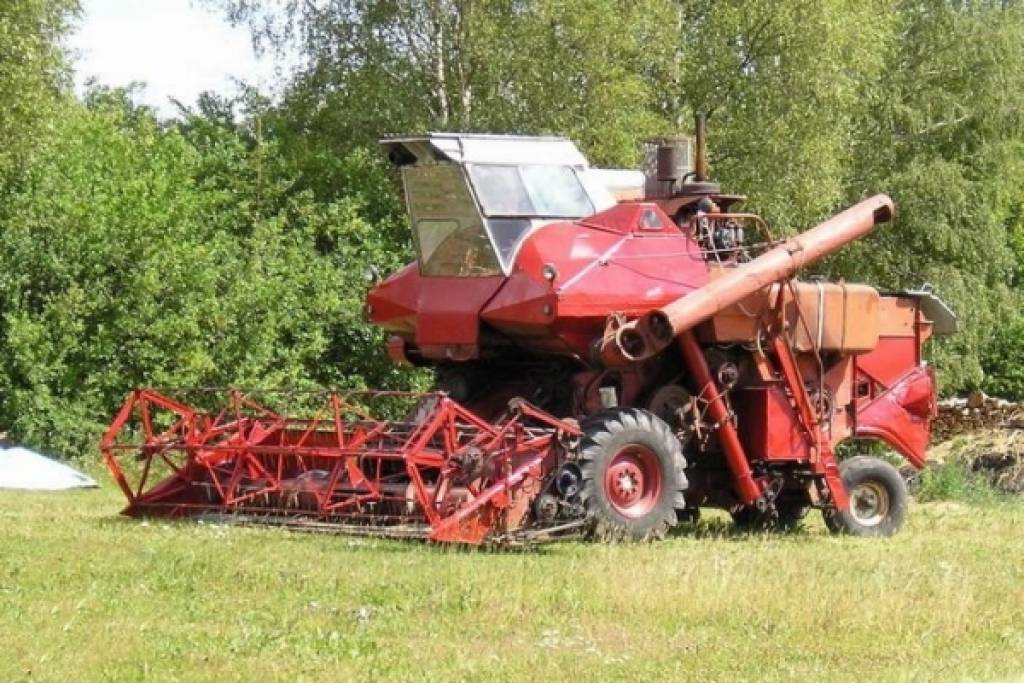

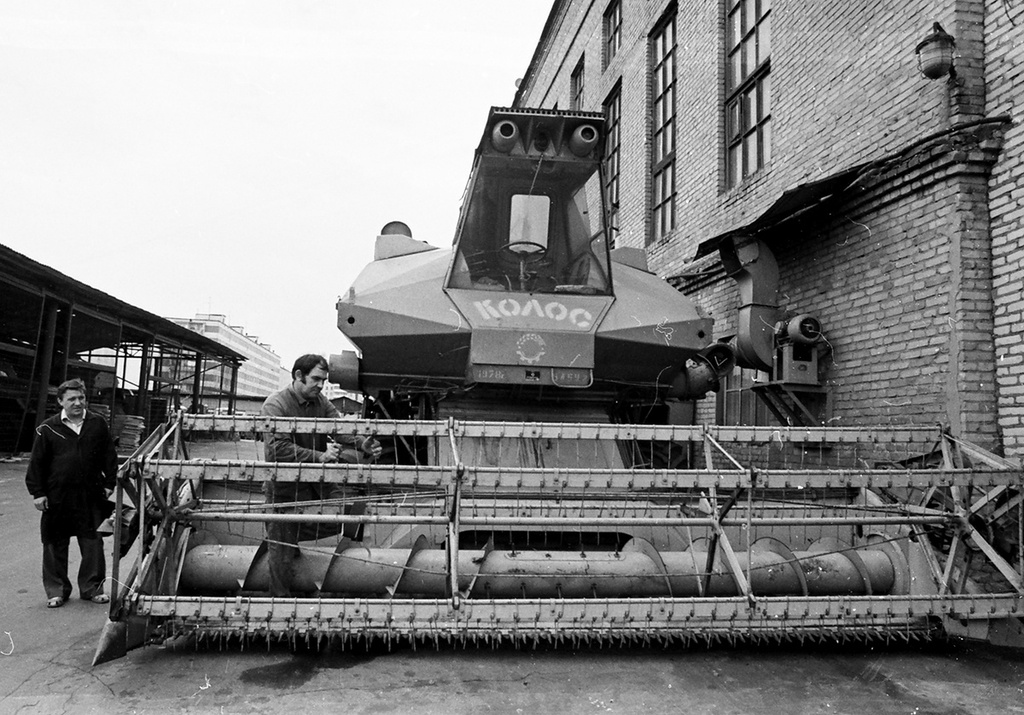

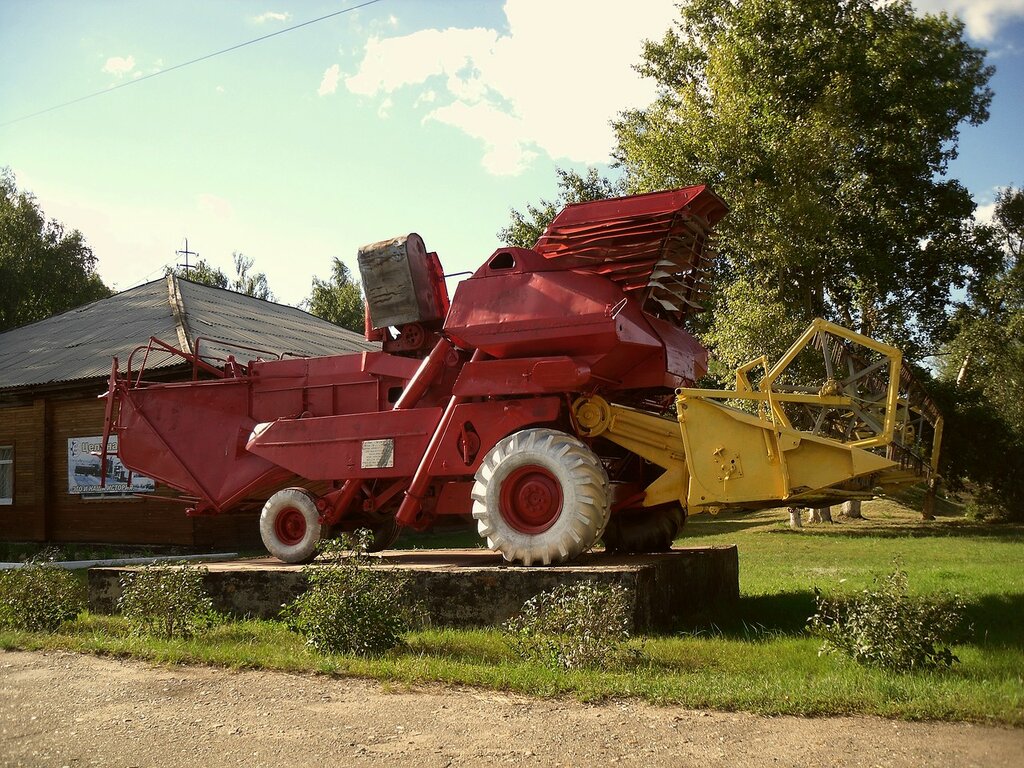

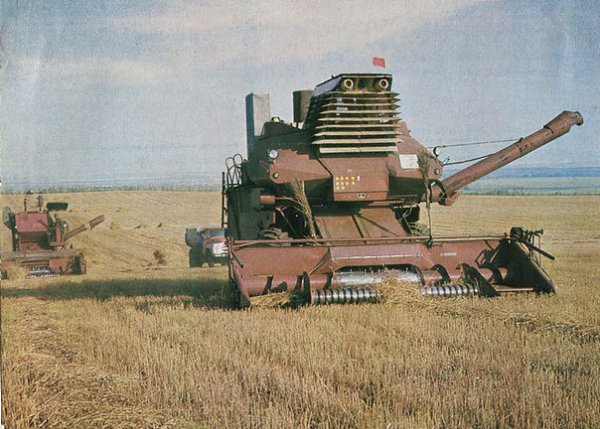

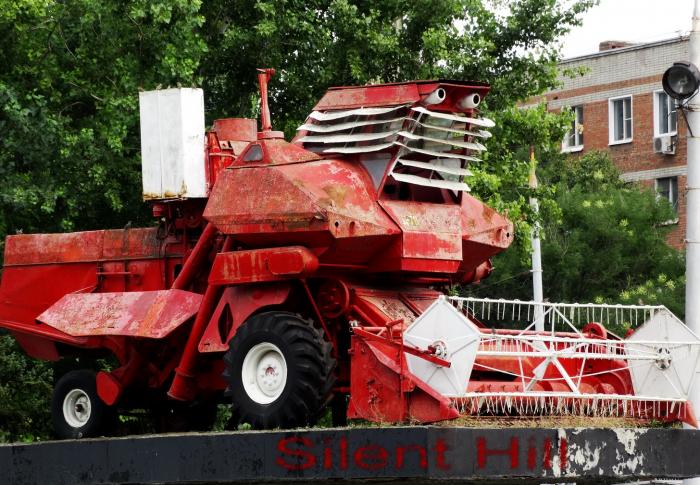

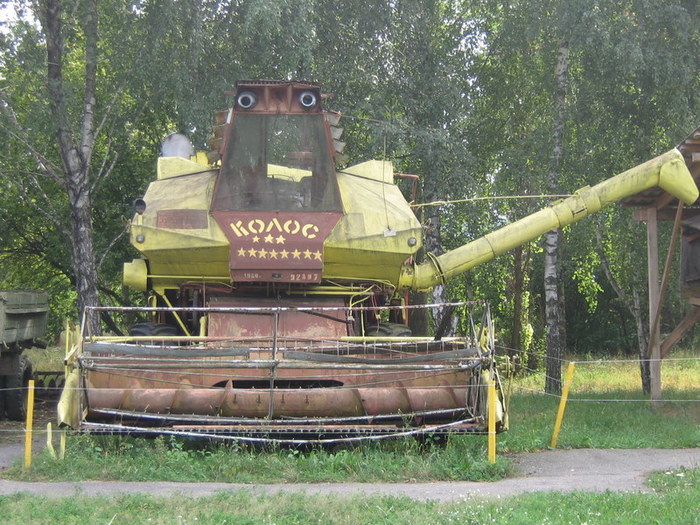

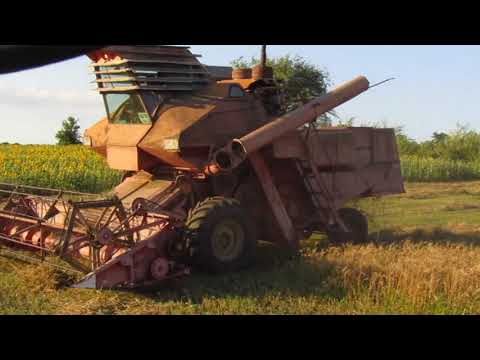

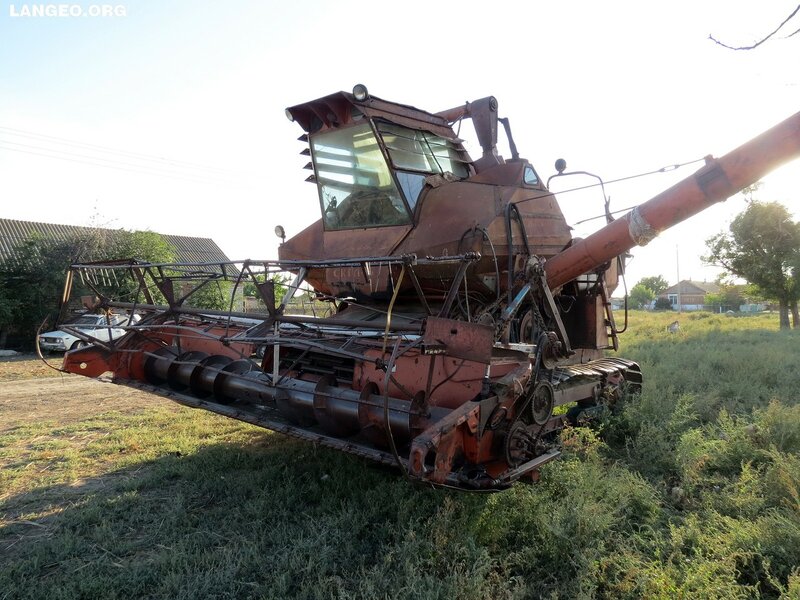

Фото комбайна Колос СК-6

Устройство

Двигатель

Дизельный мотор на комбайне стоит четырехтактный. У него шесть цилиндров, размещенных V-образно, имеется турбонаддув и охлаждение жидкостного типа. Топливо в камеру сгорания поступает напрямую. Для запуска мотора используется стартерный двигатель П-350, оснащенный одноступенчатым редуктором. Управляется он комбайнером из кабины.

Трансмиссия и ходовая часть

На ведущем мосту находятся: два бортовых редуктора планетарного типа, дифференциал, главная передача и коробка передач. Она у агрегата двухходовая, с ее помощью можно переключиться на один из трех передних диапазонов скоростей или на один задний. Кожух однодисковой муфты сцепления, замкнутой постоянно, находится на приемном шкиве. Этот шкив соединен клиновым ремнем с вариатором ходовой части.

С вала КПП движение идет на шестеренку главной передачи, а затем – на шестеренки бортовых редукторов и передние колеса. Ведомый задний мост состоит из коробчатой балки, на которой закреплены цилиндр гидроусилителя и рычажные механизмы, используемые для поворота.

Ленточный стояночный тормоз срабатывает при оттягивании вверх рукоятки, находящейся в кабине. У бортовых колодочных тормозов педальное управление. Каждая из педалей работает в паре с отдельным тормозным гидравлическим цилиндром торможения. Транспортируя комбайн, педали фиксируют, скрепляя защелкой.

Гидравлика

Гидросистема, как и у большинства комбайнов, состоит из двух. Одна из них позволяет облегчить вождение (рулевое управление), а вторая (называемая основной) служит для управления рабочими механизмами. В частности, мотовилом, жаткой, копнителем, клапаном очистки радиаторного воздухозаборника. У обеих систем имеется общая емкость для масла.

Для подачи масла к различным устройствам используется секционный гидравлический распределитель, расположенный на боковой стороне бункера для зерна. Его ручки управления находятся в правой части кабины – с распределителем их связывают тяги. Меняя длину этих тяг, можно управлять ходом штоков.

Рулевое управление

Планетарный насос-дозатор, ведущий вал которого имеет непосредственную связь с рулем, гидравлический усилитель и золотник – вот основные компоненты объемной гидравлической системы. Масло в нее поступает от шестеренчатого насоса НШ-10Е, расположенного на отдельном корпусе привода.

При повороте колеса руля зубья сателлита, катясь по роликам, вытесняют масло из рабочих углублений и направляют его в канал втулки-распределителя. В зависимости от направления вращения руля масло либо всасывается через один из штуцеров (связанных с этими каналами) из гидроцилиндра, либо проходит в него под давлением. Управляемые колеса поворачиваются в нужную сторону.

Схема комбайна Колос СК-6

1 — режущий аппарат; 2 — регулируемый двигатель; 3 — мотовило; 4 — шнек жатки; 5 — жатка; 6 — наклонная камера; 7 — зерновой бункер; 8 — кабина комбайнера; 9 — выгрузной шнек бункера; 10 — копнитель; 11 — колосовой элеватор; 12 — правый отсек зернового бункера; 13 — воздухозаборник двигателя; 14 — левый отсек зернового бункера.

Технические характеристики

Технические характеристики зерноуборочного комбайна Колос СК-6:

Характеристики	Показатели	Ед. измерения
Тип двигателя	СМД-64
Мощность двигателя (эксплуатационная)	110	кВт
Частота вращения (номинальная)	1900	об/мин
Число цилиндров двигателя	6	шт.
Объем бака для горючего	190	л
Расход горючего (удельный)	251,5	г/кВт*ч
Скорость (транспортная, максимум)	18,7	км/ч
Скорость (рабочая, максимум)	7,4	км/ч
Производительность комбайна	8,5	т/ч
Тип молотилки	с одним бильным барабаном
Число бичей	8	шт.
Ширина молотилки	1,5	м
Диаметр барабана	0,6	м
Длина барабана	1,485	м
Угол охвата барабана	146	°
Скорость вращения барабана (без редуктора)	750-1235	об/мин
Скорость вращения барабана (с редуктором)	330-540	об/мин
Тип жатки	фронтальная
Механизм резания	с одинарными кованными пальцами из стали
Захват жатки	от 3,2 до 7	м
Высота среза с копированием (меняется перестановкой башмаков)	5, 10, 13 или 18	см
Высота среза без копирования (меняется гидроцилиндрами)	от 10 до 95	см
Тип соломотряса	двухвальный, с пятью клавишами
Длина клавиши	3,618	м
Ширина соломотряса	1,477	м
Тип зернового бункера	двухсекционный
Объем зернового бункера	3	м3
Поворотный радиус (минимум)	7,5	м
Вес	9,455	т
Размеры (с пятиметровой жаткой):
— длина транспортная	10,92	м
— длина рабочая	10,49	м
— ширина транспортная	5,3	м
— ширина рабочая	5,34	м
— высота транспортная	3,92	м
— высота рабочая	4	м
