Комбайн ягуар – Кормоуборочные комбайны Клаас (Claas) серии ягуар: особенности, технические характеристики

Комбайн Клаас (Claas) JAGUAR 830


Комбайн Клаас (Claas) JAGUAR 830. Комбайн Клаас ЯГУАР является самым продаваемым в мире силосоуборочным комбайном. Новое поколение JAGUAR для потребителей  — это большая загрузка, больший оборот, большая суточная  производительность.

Кабина ЯГУАР в первую очередь является оптимальным рабочим местом для водителя. Здесь очень удобно и в каждой детали подчеркнуто, что хозяином этой могучей машины является человек. С кабины водитель  может полностью реализовать заложенный в ЯГУАР потенциал производительности.

Ножи на измельчающем барабане ЯГУАР, ширина которого составляет 750 мм, попарно установлены в одной плоскости. Их V-образное расположение обеспечивает  тянущий стригущий и поэтому экономящий энергию срез.

Отличительная  черта JAGUAR GREEN EYE — абсолютно прямолинейное движение корма через всю машину. От питающих вальцов до направляющей заслонки силосопровода нет ни одного поворота и ни одного сужения.

Кукурузный силос является одним из важнейших видов корма. Для максимально оптимального усвоения все зерна по возможности должны быть раздробленны. С этой задачей легко справляется устанавливаемый на Комбайн

Клаас (Claas) JAGUAR 830 доизмельчитель зерна КОРН-КРЕКЕР.

С помощьюприставок сплошного среза RU 450 и RU 600 можно производить уборку кукурузы и поперёк её рядов.

Кабина

Просторная двухместная кабина ЯГУАР  — оптимальное рабочее место для водителя.  Она практически вся сделана из стекла, благодаря чему обеспечивается замечательный круговой обзор во все стороны. Все необходимые для управления рычаги, приборы, педали и переключатели легко доступны и имеют продуманное расположение.

Транспортировка растительной массы

JAGUAR GREEN EYE отличается абсолютно прямолинейным движением корма через всю машину.

Кукурузный силос  — один из важнейших видов корма. Для наилучшего усвоения все зерна  должны быть максимально измельчены.  Эта задача с успехом решается установленным на ЯГУАР доизмельчителем зерна КОРН-КРЕКЕР. Если возникла такая необходимость, он может быть введен в работу всего за несколько минут.

Приемная камера

Механизм привода питающих вальцов в комбайне Клаас (Claas) JAGUAR 830

имеет экстремальную мощность.  Гидравлическая система низкого давления обеспечивается оптимальным натяжением приводного ремня.

Благодаря системе бесступенчатого регулирования длины резки COMFORT CUT обеспечивается максимальная оперативность в реагировании на изменяющиеся условия уборки в пределах делянки. Посредством гидравлического привода можно, не покидая кабину, изменять скорость подачи, и, вместе с нею, длину резки. На новые силосоуборочные комбайны устанавливается система COMFORT CUT по желанию.

 Привод движения

Сейчас, в зависимости от желаемой скорости передвижения по дорогам, можно выбрать один из двух видов ЯГУАРов, которые сейчас предложены на рынке.

Со SPEEDSTAR — 40 км/ч по дороге.

На 1-й передаче (рабочей скорости) JAGUAR GREEN EYE может развить скорость до 16,8 км/ч. За счет повышающей передачи обеспечивается оптимальная сила тяги. На 2-й передаче скорость движения по дороге достигает 40 км/ч, а в поле  — 25 км/ч.

С PROFISTAR — до 25 км/ч.

PROFISTAR, имеющий допуск для движениям по дорогам со скоростью до 25 км/ч, является оптимальным выбором для сельскохозяйственных предприятий, объединившим свои земельные участки, или же для сельскохозяйственных подрядчиков, которые хотят максимально нагрузить технику в узком радиусе действия.

 Комбайн Клаас (Claas) JAGUAR 830 — технические характеристики

Двигатель

тип

DaimlerChrysler





ОМ 457 LA

Кол-во и расположение цилиндров комбайна



R6

Мощность дв-ля по ЕСЕ R24

при 1800 об/мин

кВт (л.с.)



236 (321)



Объем двигателя комбайна

л

12

Частота вращения двигателя при уборке

об/мин

2000



PROFISTAR движение по дороге 20 км/час

SPEEDSTAR при 40 км/час



1100-1950

1100-1950

Топливный бак + доп. бак (по заказу)

л

920 +150 серийно

Датчик расхода топлива



по желанию

Привод колес: 2-х ступ. автом. КПП с овердрайвом



гидростат серийно

Механический полный привод через карданный вал



по желанию

Бак для воды (спец. реагентов)

л

410 серийно

Кукурузная приставка сплошного среза

кол-во рядков  + ширина

8/6 + 6/4.50 м

Автом. управление для кукурузной приставки



по желанию

Ширина подборщика комбайна

м

3.80/3,00

Автоопускание с устройством CONTOUR



серийно

LASERPILOT для подборщика



по желанию

Гидр, складываемые опорные колеса для PU300HD



по желанию

DIRECT DISC

м

5.20

LASERPILOT для DD520



по желанию

Ширина подающей камеры

мм

730

Число подающих и подпрессовывающих вальцов



4

Кол-во передач подающего устройства



6

Длина резания, барабан с 24 или 20 ножами

мм

4/5.5/7/9/14/17 = при24ножах

5/6.5/8.5/11/17/21 = при 20 ножах

Измельчающий барабан



Ширина

мм

750

Диаметр

мм

630

Частота вращения

об/мин

1200

Расположение ножей



v-образно со смещением

Количество ножей



24/20

серийно/по желанию

Включениe ножезаточного устройства из кабины / или автоматически



серийно/по желанию

Противорежущая пластина



двухсторонняя

CORN -CRACKER 100 зубцов. 20% разности в скорости вращения



серийно

CORN -CRACKER 80 зубцов. 40% разности в скорости вращения



по желанию

Ускорительный барабан, рабочая ширина

мм

серийно/680

Выгрузной элеватор с противонаездным устройством



серийно

Угол поворота выгрузного элеватора

град.

190

Автоматика поворота выгрузного элеватора



опция

Комфортабельная кабина с обогревателем



серийно

комфортабельное кресло с пневмоподвеской



серийно

Бортовой информатор



серийно

QUANTIMETER С COMMUNICATOR





пожеланию

Печатное устройство для COMMUNICATOR



по желанию

Кондиционер



серийно

Дополнительное сидение



серийно

Фото Комбайна Клаас (Claas) JAGUAR 830

На фотогрвфии происходит подборка зеленой масы с валка и погрузка её на прицеп.



Снимок комбайна клаас (Claas) JAGUAR 830

На этом снимке отчетливо виден процес работы комбайна(скашивание зеленой масы) и погрузка масы в прицеп.

Похожие статьи

  • Комбайн Клаас (Claas) MEDION 330

    Комбайн Клаас (Claas) MEDION 330.Комбайны Claas самые популярные трактора в Украине, да и во все мире. Покупая комбайн Клаас вы получаете максимальное качество.Комбайны Клаас Медион 330 и…

  • Зерноуборочный комбайн Челленджер 660 / Сhallenger 660

    Зерноуборочный роторный комбайн Challenger 660 предназначен для уборки зерновых культур. Этот комбайн отличается современными системами слежения за границей хлебостоя, системами обмолота, сепа…

  • Зерноуборочный комбайн Челленджер 652 / Сhallenger 652

    Зерноуборочный комбайн Челленджер 652 / Сhallenger 652. Клавишные машины Challenger оснащены последнем поколением двигателей SISU.Эти комбайны обеспечивают высокие рабочие характеристики на вс…

  • Комбайн Джон Дир (John Deere) S690i

    Комбайн Джон Дир (John Deere) S690i. Так серія роторних комбайнів STS поповнилася комбайнами моделі S690i, виробництво яких проводять в США. Роторні комбайни добре відомі нашим сільгоспвиробни…

  • Роторный комбайн Кейс (Case) 2388 Axial Flow

    Роторный комбайн Кейс (Case) 2388 Axial Flow.  Роторный комбайн Case (Кейс) Axial Flow 2388 имеет мощность 285 л.с. (213 кВт), максимальная же его мощность составляет 325 л. с….

agrodelo.com.ua

Комбайн Claas Jaguar 980 | Обзор сельхозтехники

Фирма Claas представила новое поколение комбайнов Jaguar со сдвоенными двигателями, свежим дизайном, новым ножевым барабаном, измененной концепцией шасси и многими деталями. Кто ожидал увеличения мощности двигателя до четырехзначного показателя, тот заблуждался, т.к., по заявлениям Claas, главной задачей развития было улучшение коэффициента полезного действия и упрощение обслуживания, а не новые рекорды мощности. Чтобы успокоить профессионального водителя комбайна Jaguar: испытанные концепции привода и потока убираемой массы в принципе не изменились. А те детальные изменения, которые были сделаны в данной области, пойдут крестьянам и работникам  только на пользу.

Обе главные модели Jaguar 970 и 980 с системой Double Six обладают приличной мощностью: под капотом работают 2 ряда шестицилиндровые двигателя типа OM 460 LA. Двигатели соединены между собой ремнем и передают свою мощность напрямую и без редуктора на восьми ручьевой ремень главного привода. На Jaguar 970 оба двигателя мощностью 375 и 355 л.с. выдают общую максимальную мощность в 730 л.с, на Jaguar 980 оба двигателя имеют одинаковую мощность и достигают максимум 830 л.с.
Все двигатели отвечают актуальным нормам выхлопа отработанных газов Tier 3 или Euro Mot 3a. Внешне машины с системой Double Six в будущем будут узнаваемы по хромированной выхлопной трубе.

Машина стартует задним двигателем - это главный двигатель. По дороге комбайн движется также только с этим двигателем, настройка которого, по слова представителей Claas, должна снижать расход топлива. В рабочем состоянии новый Jaguar может работать как с одним, так и с двумя двигателями. При помощи тумблера на консоли нужно выбрать второй двигатель и включить его при холостом ходе основного привода (ножевого барабана). Передний двигатель включается автоматически и через сцепление начинает вращать главный привод. Второй двигатель также отключается на холостом ходу. Фирма Claas увеличила расположенные друг над другом радиаторы. За эффективное отсасывание грязи отвечает проверенная вращающаяся очистительная система. Воздух, поступающий в систему сгорания, очищается двумя фильтрами, доступ к которым облегчен при помощи большой платформы. В конечном итоге это ведет к увеличению интервалов между обслуживаниями.

Встроенный компрессор сжатого воздуха облегчает и сокращает время технического обслуживания. В Jaguar была изменена ходовая часть. К этим изменениям относится полностью переделанная приводящая ось. Чугунная конструкция с меньшим собственным весом выдерживает большие нагрузки. В оси сделано сквозное отверстие для системы регулировки давления в шинах. Jaguar - это первый кормоуборочный комбайн, оснащенный системой регулирования давления в шинах для уменьшения повреждения почвы и/или лучшего обеспечения передачи тягового усилия. Двухступенчатая коробка передач и стояночный тормоз с пружинным энерго аккумулятором включаются из кабины электрогидравлические.

Новинка - многодисковые тормоза, работающие в масляной ванне и не требующие технического обслуживания. Передняя и задняя оси перемещены вперед. Таким образом, укорачивается расстояние между передней осью и приставкой, а расположение двигателя за задней осью обеспечивает лучшее распределение веса и лучший комфорт при езде. Поэтому требуется навешивать меньше грузов, что снижает общий вес машины. В машине с полным приводом задняя ось приводится не механически, а гидравлически при помощи новой системы 4 Trac, которую можно подключать во время движения. Скептикам и поклонникам проверенного механического привода сообщаем что, Claas отвечает двумя деталями: система полного привода управляется электроникой, высокое тяговое усилие в 14 тонн разумно распределяется между двумя осями. А для высокого коэффициента полезного действия в поле и на дороге масляный двигатель при помощи сцепления может отделяться от задней оси.

Новые ножи имеют выгнутую форму лопаточки и применяются универсально: есть только один нож для всех  видов измельчаемого материала, закрепляемый двумя болтами. Из-за формы и установки ножа передача усилия осуществляется посредством звездочки барабана, а не через болты. При попадании камней ножи могут отклоняться на несколько миллиметров и, тем самым, смягчать удар. В зависимости от наличия посторонних тел, рекомендуется детектор камней Stop Rock (опционально). Благодаря новой форме ножей отпадает необходимость в их подстройке. Противорежущая пластина просто выставляется до конца, до того как возникнет необходимость менять ножи. Возможны два варианта ножевого барабана: V24 с 2 по 6 или 12 ножами или V36 с 2 по 6, 9 или 18 ножами - в стандартной комплектации при мощности двигателя более 600 л.с. Возможная длина резки 3 - 37 мм.

Еще на комбайне  Claas Jaguar 980 установлена новая кабина Vista Cab, разработанная для комбайна Claas Xerion и также устанавливаемая на комбайны Tucano. Нам очень понравилось, что в кабине много свободного места и выдающийся обзор. Консоль управления вместе с мульти - функциональным рычагом соединены с сиденьем и удобно подстраиваются под водителя. Благодаря цветному монитору Cebis и двум поворотным переключателям все настройки можно проконтролировать и изменить.
Гидравлический привод бесступенчатой установки длины реза Comfort Cut размещен теперь на левой стороне машины сзади от лестницы в кабину и приводит в движение подпрессовывающие вальцы через длинный карданный вал.

Размеры измельчителя зерен были увеличены соответственно увеличению мощности. Начиная с мощности двигателя 600 л.с., комбайны оснащены вальцами диаметром 250 мм, машины с мощностью двигателя 500 л.с. имеют диаметр вальцов в 196 мм. Кроме того, фирма Claas предлагает Intensiv Cracker с более крупным профилем вальцов с твердым хромированием, предназначенный для более сильного расщепления зерен. Кроме того, задний валец оснащен гасителем колебаний. Позиция бросающего нагнетателя по отношению к задней стенке оптимально подстраивается во время работы. Из кабины можно бесступенчато установить зазор от 2 мм для высокого давления выброса (при начале работы или при сухом материале) до 10 мм для низкой производительности (меньший расход топлива и износ).

Фирма Claas разрабатывает новый отвод выгрузной трубы, который должен быть легче, проще удлиняться под приставки с большой шириной захвата и поворачиваться на 210 градусов при полном подъеме.
Поставляемый по специальному заказу автопилот выгрузной трубы обеспечивает автоматическое параллельное ведение точки заполнения: при отклонении автопилот поправляет выгрузную трубу. Кроме того, можно запрограммировать две часто используемые позиции, а также парковочную позицию.
ТЕХНИЧЕСКИЕ ДАННЫЕ Claas Jaguar 980

Мощность двигателя 611 кВт /830 Л.с.
Объем 2 x 12,8 Л
Кол-во подающих вальцов 4
Ширина барабана 750 мм
Диаметр барабана 630 мм
Число оборотов 1200
Кол-во ножей 36 или 24
Частота резки 21600 или 14400
Транспортная длина 6,48 м
Транспортная ширина 3,00 м
Передние шины 650/75 R 32

Новые комбайны могут понравиться, в первую очередь, благодаря образцовому доступу к частям, требующим периодического обслуживания. Кроме того, мы были впечатлены потенциалом мощности. Несмотря на оставшиеся без изменений размеры, 830 л.с. без проблем передаются на барабан, а также приводят двигатели в движение указанном диапазоне.

avtohistor.ru

JAGUAR 830

Кабина

Просторная двухместная кабина ЯГУАР  - оптимальное рабочее место для водителя.  Она практически вся сделана из стекла, благодаря чему обеспечивается замечательный круговой обзор во все стороны. Все необходимые для управления рычаги, приборы, педали и переключатели легко доступны и имеют продуманное расположение.

Транспортировка растительной массы

JAGUAR GREEN EYE отличается абсолютно прямолинейным движением корма через всю машину.

Кукурузный силос  - один из важнейших видов корма. Для наилучшего усвоения все зерна  должны быть максимально измельчены.  Эта задача с успехом решается установленным на ЯГУАР доизмельчителем зерна КОРН-КРЕКЕР. Если возникла такая необходимость, он может быть введен в работу всего за несколько минут.

Приемная камера

Механизм привода питающих вальцов в комбайне JAGUAR имеет экстремальную мощность.  Гидравлическая система низкого давления обеспечивается оптимальным натяжением приводного ремня.

Благодаря системе бесступенчатого регулирования длины резки COMFORT CUT обеспечивается максимальная оперативность в реагировании на изменяющиеся условия уборки в пределах делянки. Посредством гидравлического привода можно, не покидая кабину, изменять скорость подачи, и, вместе с нею, длину резки. На новые силосоуборочные комбайны устанавливается система COMFORT CUT по желанию.

 Привод движения

Сейчас, в зависимости от желаемой скорости передвижения по дорогам, можно выбрать один из двух видов ЯГУАРов, которые сейчас предложены на рынке.

Со SPEEDSTAR — 40 км/ч по дороге.

На 1-й передаче (рабочей скорости) JAGUAR GREEN EYE может развить скорость до 16,8 км/ч. За счет повышающей передачи обеспечивается оптимальная сила тяги. На 2-й передаче скорость движения по дороге достигает 40 км/ч, а в поле  - 25 км/ч.

С PROFISTAR — до 25 км/ч.

PROFISTAR, имеющий допуск для движениям по дорогам со скоростью до 25 км/ч, является оптимальным выбором для сельскохозяйственных предприятий, объединившим свои земельные участки, или же для сельскохозяйственных подрядчиков, которые хотят максимально нагрузить технику в узком радиусе действия.

Технические характеристики JAGUAR 830:



Двигатель

тип

DaimlerChrysler





ОМ 457 LA

Кол-во и расположение цилиндров комбайна



R6

Мощность дв-ля по ЕСЕ R24

при 1800 об/мин

кВт (л.с.)



236 (321)



Объем двигателя комбайна

л

12

Частота вращения двигателя при уборке

об/мин

2000



PROFISTAR движение по дороге 20 км/час

SPEEDSTAR при 40 км/час



1100-1950

1100-1950

Топливный бак + доп. бак (по заказу)

л

920 +150 серийно

Датчик расхода топлива



по желанию

Привод колес: 2-х ступ. автом. КПП с овердрайвом



гидростат серийно

Механический полный привод через карданный вал



по желанию

Бак для воды (спец. реагентов)

л

410 серийно

Кукурузная приставка сплошного среза

кол-во рядков  + ширина

8/6 + 6/4.50 м

Автом. управление для кукурузной приставки



по желанию

Ширина подборщика комбайна

м

3.80/3,00

Автоопускание с устройством CONTOUR



серийно

LASERPILOT для подборщика



по желанию

Гидр, складываемые опорные колеса для PU300HD



по желанию

DIRECT DISC

м

5.20

LASERPILOT для DD520



по желанию

Ширина подающей камеры

мм

730

Число подающих и подпрессовывающих вальцов



4

Кол-во передач подающего устройства



6

Длина резания, барабан с 24 или 20 ножами

мм

4/5.5/7/9/14/17 = при24ножах

5/6.5/8.5/11/17/21 = при 20 ножах

Измельчающий барабан



Ширина

мм

750

Диаметр

мм

630

Частота вращения

об/мин

1200

Расположение ножей



v-образно со смещением

Количество ножей



24/20

серийно/по желанию

Включениe ножезаточного устройства из кабины / или автоматически



серийно/по желанию

Противорежущая пластина



двухсторонняя

CORN -CRACKER 100 зубцов. 20% разности в скорости вращения



серийно

CORN -CRACKER 80 зубцов. 40% разности в скорости вращения



по желанию

Ускорительный барабан, рабочая ширина

мм

серийно/680

Выгрузной элеватор с противонаездным устройством



серийно

Угол поворота выгрузного элеватора

град.

190

Автоматика поворота выгрузного элеватора



опция

Комфортабельная кабина с обогревателем



серийно

комфортабельное кресло с пневмоподвеской



серийно

Бортовой информатор



серийно

QUANTIMETER С COMMUNICATOR



пожеланию

Печатное устройство для COMMUNICATOR



по желанию

Кондиционер



серийно

Дополнительное сидение



серийно

Купить кормоуборочный Комбайн Клаас (Claas) JAGUAR 830 - компания "Евротранс"

combine.com.ua

Кормоуборочные комбайны Клаас (Claas) серии ягуар: особенности, технические характеристики

Использование комбайнов в сельском хозяйстве является жизненной необходимостью. Это многофункциональная машина, которая способна одновременно выполнять большое количество операций. При необходимости комбайны агрегатируются дополнительным оборудованием, которое расширяет функциональный потенциал специализированной техники. На рынке данная продукция представлена широким ассортиментом.

Комбайны Клаас Ягуар

Компания Клаас имеет многолетнюю историю. Это семейное предприятие, которое было основано в 1913 году. На сегодняшний день фирма имеет широкое представительство по всему миру и позиционируется в качестве одного из лучших производителей сельскохозяйственной техники.

Серия комбайнов Клаас Ягуар впервые была представлена мировой публике ещё в 1973 году. Необходимость в использовании многофункциональной техники возникла по причине стремительного роста площадей с насаждениями кукурузы.

Компания Клаас (Claas) сумела создать самоходный комбайн, способный выполнять большое количество опций одновременно. В результате этого аграрии могли оптимизировать весь рабочий процесс и увеличить объем производства.

Впоследствии линейка Ягуар обновлялась восемь раз. Последние метаморфозы были реализованы в 2007 году. Проведение регулярных рестайлингов позволило представлять потребителям продукт высочайшего качества, который отвечает всем необходимым требованиям и обладает высокой производительностью.

Особенности

Характерной особенностью комбайнов, представленных в данном модельном ряде, является уникальная приводная схема. Несмотря на предельную конструктивную простоту, реализация такого метода способствовала увеличению номинальной мощности комплектующей силовой установки. Конструкторам удалось добиться повышения мощностного потенциала с 310 л.с. до 481 л.с.

Суть оригинальной концепции привода заключается в том, что механизмы измельчения комбайна приводятся в действие напрямую через коленчатый вал комплектующей силовой установки. В результате этого общая пропускная способность имеет тенденцию к росту.

Отдельного внимания заслуживает факт наличия электронного блока управления двигателем, который позволяет сделать работу силовой установки более стабильной и предсказуемой. Также следует отметить установку системы постоянного измерения влажности и использование новых измельчающих барабанов.

Преимущества и недостатки

Все комбайны, представленные в данной модельной линейке, отличаются простым и удобным управлением. Этого удаётся добиться благодаря наличию многофункциональной ручки, отвечающей за регулировку работы машины.

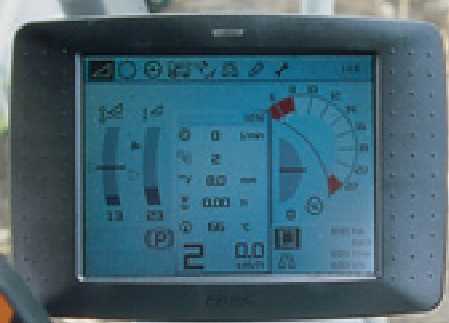

Установка специальной информационной системы позволяет контролировать ход работы всех дополнительных опций. При умеренном уровне потребления топлива комплектующий агрегат вырабатывает рекордную мощность, что говорит о высокой производительности машины.

К преимуществам комбайнов Клаас Ягуар также относится:

  • уникальная система привода;
  • особая форма ножей;
  • высокая ремонтопригодность;
  • наличие системы целевого управления;
  • использование системы постоянного измерения влажности;
  • опция регулировки мощности швыряния выходного ускорителя.

Кроме этого, такие машины оснащаются крупноразмерной дробилкой повышенной мощности, диаметр валок которых составляет 250 мм. Основным недостатком данной вариации сельскохозяйственной техники можно назвать высокий уровень ценовых показателей.

Обзор популярных моделей

Производство комбайнов Ягуар 800-й серии стартовало в 1993 году. 900-е модели были поставлены на конвейер в 1999 году. Потенциальная мощность силовой установки комбайнов Клаас Ягуар 800-й серии варьируется в пределах 310-481 л.с. Более современные 900-е модели комплектуются 605-сильным двигателем.

Ягуар 840

Комбайн Ягуар 840 оснащается системой динамического охлаждения. Регулировка скорости вращения вентилятора осуществляется в зависимости от температурных показателей поступающих потоков воздуха и от давления масла. В данном контексте можно говорить об экономичности мощности двигателя, которая впоследствии будет использоваться для жатки. Система централизованной смазки облегчает обслуживание машины. Оптимальный подвод охлаждающего воздуха обеспечивается благодаря расположению непосредственных приводов за управляемой осью.

Технические характеристики кормоуборочного комбайна Ягуар 840:

Характеристики                                                  Показатели
Ширина подборщика комбайна, мм 3000
Ширина подающее камеры, мм 730
Мощность двигателя, л.с. 360
Количество цилиндров 6
Коробка передач АКПП
Вид топлива ДТ
Оснащение кондиционер, бортовой компьютер, подборщик, тягово-сцепное устройство (автоматическое).
Фото комбайна клаас ягуар 840

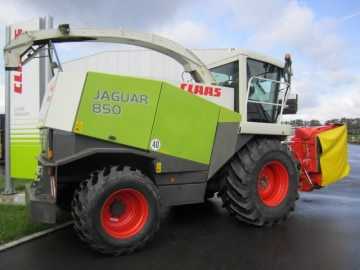

Ягуар 850

Данная модель имеет просторную двухместную кабину, в которой помещается не только оператор комбайна, но и его сменщик. Внутреннее наполнение выполнено с учетом всех требований эргономики. Из кабины открывается хороший обзор, что позволяет контролировать ход рабочего процесса. Измельчающий барабан имеет общую длину, эквивалентную 750 мм. На нем в одной плоскости расположены ножи, которые обеспечивают срезание культур. Процедуру заточки ножей оператором комбайна может проводить прямо из кабины.

Технические характеристики комбайна Ягуар 850:

Характеристики Показатели
Ширина подборщика комбайна, мм 3000-3800
Габариты измельчающего барабана, мм:
— ширина 750
— диаметр 630
Мощность двигателя, л.с. 389
Объем двигателя, л 12
Коробка передач АКПП
Количество цилиндров 6
Рабочая ширина ускорительного барабана, мм 680

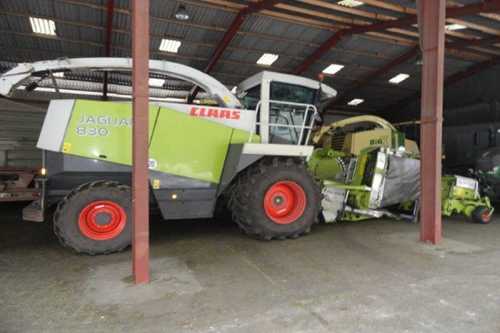

Ягуар 830

Транспортировка срезанной растительной массы осуществляется прямолинейно через всю машину. Это становится возможным благодаря системе Jaguar Green Eye.

Максимальная оперативность в реагировании на изменяющиеся условия уборки обеспечивается благодаря системе бесступенчатого регулирования длины резки. Такой комбайн способен развивать скорость до 40 км/ч. Оптимальная сила тяги обеспечивается за счет повышенной передачи.

Технические характеристики:

Характеристики Показатели
Ширина подборщика комбайна, мм 3000-3800
Ширина подающей камеры, мм 730
Рабочая ширина ускорительного барабана, мм 680
Мощность двигателя, л.с. 321
Объем двигателя, л 12
Коробка передач АКПП
Количество цилиндров 6
Габариты измельчающего барабана, мм:
— ширина 750
— диаметр 630
Фото комбайна Jaguar 830

Ягуар 860

Характерной особенностью комбайна Ягуар 860 можно назвать богатое оснащение. Модель комплектуется специальным электрическим устройством для заточки, бортовым компьютером, зерновым процессором, системой кондиционирования и специальным счетчиком гектаров. В базовую комплектацию включена шестирядная жатка и подборщик. Приводы и предохранительные муфты сконструированы с учетом возможности длительной работы в тяжелых условиях.

Характеристики модели:

Характеристики                                                           Показатели
Мощность двигателя, л.с. 415
Ширина подборщика, мм 3000
Количество цилиндров двигателя 6
Коробка передач АКПП
Оснащение бортовой компьютер, кондиционер, электрическое устройство для заточки, зерновой процессор, счетчик гектар, автопилот.
Комбайн Клаас Ягуар 860

Ягуар 870

Клаас Ягуар 870 способен развивать скорость до 40 км/ч. Комбайн отличается высокой производительностью, надежностью и удобством эксплуатации. Машина используется при разрешении задач, связанных с уборкой силоса. Наличие системы Rock Stop обеспечивает надежную защиту конструкции от камней при уборке урожая на каменистых почвах.

Для измерения скорости подъёма на переднем подающем валке установлены специальные датчики. При попадании большого камня этот валок автоматически поднимается вверх и работа системы блокируется. Это обеспечивает защиту от различных повреждений механического типа.

Параметры комбайна Ягуар 870:

Характеристики Показатели
Мощность двигателя, л.с. 453
Объем двигателя, л 16
Коробка передач АКПП
Ширина подборщика, мм 3000-3800
Ширина подающей камеры, мм 730
Габариты измельчающего барабана, мм:
— ширина 750
— диаметр 630
Рабочая ширина ускорительного барабана, мм 680
Габариты, мм:
— длина 6431
— ширина 2990-3995
— высота 5600
Общая масса, кг 10840

Ягуар 900

Клаас Ягуар 900 комплектуется 605-сильной установкой, в результате чего можно говорить о высоком уровне производительности агрегата. Модель оснащается системой полного привода с возможностью подключения тяговой силы. Упрощенное выполнение работ по техническому обслуживанию такого комбайна способствует тому, что его популярность среди аграриев имеет тенденцию к росту.

Технические характеристики:

Характеристики Показатели
Мощность двигателя, л.с. 605
Количество цилиндров 8
Объем двигателя, л 16
Ширина подборщика, мм 3000-3800
Количество скоростей 6
Коробка передач АКПП
Габариты измельчающего барабана, мм:
— ширина 750
— диаметр 630
Ширина подающей камеры, мм 730

Ягуар 950

Комбайн Ягуар 950 имеет широкую область применения. Она используется при уборке кукурузы, зерновых и ивовых культур. Модель имеет просторную комфортабельную кабину с круговым обзором. Минимизация весовых показателей ходовой части положительно сказывается на повышении скоростных характеристик машины. В результате этого производительность комбайна значительно повышается.

Для эффективного использования консервантов силоса используется специальная система присадок Actisiler 20.

Параметры комбайна Ягуар 950:

Характеристики Показатели
Объем двигателя, л 16
Количество цилиндров 8
Мощность двигателя, л.с. 530
Габариты измельчающего барабана, мм:
— ширина 750
— диаметр 630
Коробка передач АКПП
Количество скоростей 6
Ширина подборщика, мм 3000-3800
Ширина подающей камеры, мм 730

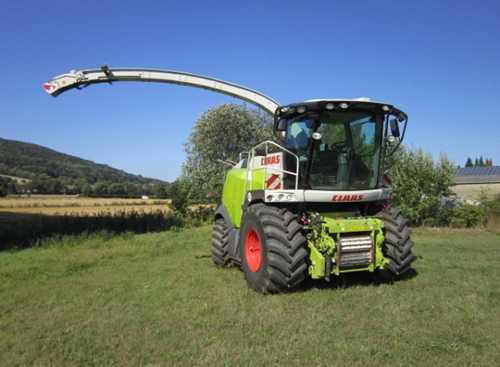

Фото комбайна Ягуар 950

Возможно вас заинтересует: от надежной организации монтаж сигнализаторов на нашем сайте www.Cit-plus.Ru

magistraltrade.ru

Кормоуборочный комбайн Ягуар 850: технические характеристики, устройство

Кормоуборочный комбайн марки «Ягуар-850» является самоходным спецагрегатом, предназначенным для механизации работ по заготовке растительных кормов – покосу трав и первичной обработке для дальнейшего складирования и использования.

Кормоуборочный комбайн ягуар 850

Ягуар-850 создан немецкой фирмой Claas, известной по всему миру производством супернадежной сельскохозяйственной техники, дающей действительно высокое качество и производительность действия. Машины Claas – это всегда эффективная работа и очень долгий срок службы. Именно поэтому кормозаготовочные «Ягуары» компании – это на данный момент самая востребованная и раскупаемая уборочная техника.

С помощью комбайнов клаас этой линейки возможно выполнение широкого спектра работ, позволяющих полностью подготовить растительную массу для зимней заготовки кормов. Это такие действия, как:

  • Покос всевозможных видов трав, от возделываемых лугов до дикорастущих, с разной высотой стебля, в том числе высокостебельных.
  • Измельчение скошенной массы до заранее установленной длины отрезков.
  • Подбор валков уже заранее скошенных и частично подсушенных стеблей с последующим измельчением.
  • Погрузка в прицепные тележки и кузова транспортных средств для перевозки к месту дальнейшей обработки.

Ягуар с маркировочным индексом 850 технически отличается очень высокой степенью исполнения и ударной суточной производительностью. Для него возможна высокая загрузка и большой эксплуатационный оборот, а безопасность и комфорт стоят на самом высоком немецком уровне.

Фото кормоуборочного комбайна Ягуар-850

Устройство

Конструкция машины определяет одно из наиболее важных ее отличий – прямое движение отработанной растительной массы от вальцов до направляющей заслонки, а также высокое качество измельчения при максимальной компактности режущих устройств.

Двигатель

Двигатель для установки на комбайн предоставлен компанией Mercedes Benz. Он обладает:

  • Высокой мощностью – 412 л.с., которая дает спецмашине возможность беспрепятственной работы в условиях любой тяжести и величины нагрузки.
  • Большими значениями по частоте оборота – 1800 об/мин.
  • Возможностью передачи комбайну скорости транспортного передвижения в общем потоке до 40 км/ч.

Привод движения

В зависимости от потребности в функциях машины можно выбрать модификацию с транспортной скоростью до 25-ти км/ч либо легко передвигающуюся наравне со всем остальным дорожным транспортом при 40-ка км/ч:

  • Profistar позволяет двигаться с меньшей скоростью (до 25-ти км/ч), но дает возможность подачи максимальной нагрузки на малых радиусах охвата работ.
  • Speedstar выбирают те, кому необходимо частое перемещение машины на довольно далекие расстояния. Он развивает максимум скорости при включении второй передачи на трассе до 40-ка км/ч, давая при работе на лугах до 25-ти км/ч и максимум первой передачи – до 16,8 км/ч.

Измельчающий агрегат

Измельчение травяной массы происходит в измельчающем барабане, внутри которого расположены режущие ножи. Экономичное энергопотребление этим устройством достигается благодаря оригинальному расположению ножей, позволяющему выполнять не прямой, а щадящий детали машины тянущий стригущий срез. Их размещение имеет 2 особенности:

  • Они попарно лежат в одинаковых плоскостях.
  • В парах образуют V-образную форму.

Кроме этого, регулировка и заточка ножей проводится автоматически, без разбора устройства, посредством управления этим процессом прямо из кабины оператора.

Транспортировка растительной массы

Переход растительного сырья от одного агрегата комбайна к другому проходит абсолютно прямолинейно. При этом спецмашина может быть дооснащена дополнительным устройством, которое может измельчать также зрелую зерновую массу. Это устройство названо производителями Корн-Крекер. Оно приводится в движение в любую необходимую минуту, доизмельчая остатки корма с крупными зернами (кукуруза и т.п.).

Выгрузной силосопровод комбайна для удобства погрузки обработанной массы в различные виды транспорта имеет возможность поворота на угол до 1900.

Приемная камера

Для наибольшей эффективности работы с разноплановым растительным сырьем на комбайн установлены регуляционные и защитные системы, работающие прямо на входе срезанной массы во внутренность машины:

Регулятор длины измельченных отрезков Comfort Cut, одновременно меняющая также скорость подачи,
Защитная система Rock Stop, перекрывающая доступ к рабочим органам комбайна большим и средним камням.

Кабина

Кабина «Ягуар-850» — это совершенство эргономичности и комфорта:

  • Просторный внутренний объем предназначен для размещения 2-х операторских мест.
  • Максимальное круговое остекление дает отличный обзор в работе.
  • Продуманное размещение рычагов управления позволяет быстро реагировать на изменения внешних и внутренних условий.
  • Система климат-контроля сделает нахождение в ней оператора приятным в любую погоду.

Технические характеристики

Технические характеристики кормоуборочного комбайна Ягуар-850:

Характеристики Ед. измерения Показатели
Двигатель:
— марка Mercedes Benz OM 460 LA
— мощность кВт/л.с. 303/412
Ширина полосы захвата:
— общая по конструкции мм 3030
— травяной жатки мм 5000
— кукурузной жатки мм 4500
— подборщика мм 2800
Количественные характеристики измельчителя:
— диаметр мм 630
— величина по ширине мм 450
— число ножей 24
— величины резки 4,0 или 17,0
Количество вальцов шт. 4
Напряжение в электросистеме В 12
Скорость передвижения, максимальная км/ч 40
Скорость в работе на лугу км/ч до 16

magistraltrade.ru

CLAAS представила обновленный JAGUAR 900

© CLAAS

03 Фев, 2017

Компания CLAAS обновила комбайн JAGUAR 900, который в течение многих лет успешно удерживает лидирующие позиции на рынке. В числе его новых возможностей: бесступенчатый передний привод приставок, более совершенная система управления потоком массы, улучшенная ходовая часть и автоматическая с расширенным функционалом система заполнения транспортных средств AUTO FILL, позволяющая регулировать степень загрузки машины или прицепа без потерь.

Гидростатический привод автоматически регулирует обороты приставки

Бесступенчатый привод приставок работает на гидростатической основе и обеспечивает эффективную передачу мощности при разных оборотах. Это позволяет, к примеру, подборщику PICK UP и жатке ORBIS производить уборку кукурузы с повышенной результативностью. При изменении длины резки система автоматически выполнит соответствующую регулировку числа оборотов приставки. В результате создается равномерный приток массы и обеспечивается неизменно хорошее качество измельчения. Более того, механизатор в любой момент может принять во внимание изменившиеся условия уборки урожая и вручную произвести настройку числа оборотов, которые изначально были заданы автоматически.

В то же время, по-прежнему доступным на JAGUAR останется и механический привод приставок с постоянным числом оборотов.

Оптимальный поток массы за счет автоматической настройки днища измельчающего барабана

Все новые модели серии JAGUAR 900 оснащены улучшенной системой потока массы. Теперь противорежущий брус фиксируется гидравлическим зажимом, который позволяет осуществлять его быструю регулировку. После настройки он фиксируется на месте в нужной позиции. Это обеспечивает постоянное высокое качество измельчения. Как и прежде, механизатор может управлять этой функцией из кабины.

Новая модель также работает с автоматической настройкой днища измельчающего барабана. Оно крепится на противорежущем брусе и имеет таким образом другую точку вращения. Теперь положение днища автоматически меняется в процессе настройки противорежущего бруса. Так, расстояние между днищем и ножами измельчающего барабана остается неизменным по всей длине, что обеспечивает равномерный поток массы независимо от степени износа ножей. Кстати, благодаря новой конструкции уменьшается износ агрегатов и расход топлива.

Система AUTO FILL теперь позволяет производить выгрузку в транспортные средства, следующие за комбайном

С помощью CLAAS AUTO FILL заполнение транспортного средства, движущегося рядом, осуществляется с минимальными потерями кормовой массы. Кроме того, значительно сокращается нагрузка и утомляемость операторов транспортного средства и силосоуборочного комбайна. Камера высокого разрешения, установленная на силосопроводе, на протяжении всего пути сканирует контуры прицепа и автоматически настраивает направление выгрузки и степень заполнения прицепа. Новое устройство поддерживает выгрузку в транспортные средства, следующие за комбайном. Эта функция используется во время заезда на поле и при работе на разных, отличных друг от друга по размеру и форме, участках одного поля.

Новая ходовая часть

Ходовая часть обновленного JAGUAR 900 обеспечивает повышенный комфорт и удобство эксплуатации машины для оператора. Новый двигатель, состоящий теперь из двух гидромоторов имеет широкий диапазон изменения числа оборотов. Это позволяет управлять комбайном на очень низких оборотах двигателя, что, в свою очередь, снижает потребление топлива. Уменьшение расхода горючего также достигается благодаря автоматическому снижению оборотов двигателя во время разворота на краю поля.

Высокое тяговое усилие и увеличенный уровень чувствительности к действиям оператора

Мощный привод ходовой части позволяет комбайну передвигаться со скоростью 22 км/ч на первой передаче. Кроме того, все новые модели серии JAGUAR 900 обладают высоким тяговым усилием и увеличенным уровнем чувствительности к действиям оператора. Эти факторы крайне важны в ситуации, когда силосоуборочный комбайн едет в гору или увеличивает скорость. Блокировка дифференциала обеспечивает оптимальное тяговое усилие даже в трудных условиях уборки. Этим процессом можно управлять вручную, например, при пробуксовке колес или при определенном угле поворота руля и скорости движения выше 15 км/ч.Кроме того, все новые модели снабжены удобным автоматическим стояночным тормозом, который срабатывает, когда оператор ставит рычаг переключения передач в нейтральную позицию.

Стандартная комплектация всех моделей JAGUAR 900 оснащена автоматическим регулятором скорости CRUISE PILOT.

Новые испытания фронтальных приставок

В будущем фронтальный погрузчик PICK UP может быть оснащен новой опцией, улучшающей копирование рельефа почвы. Функция ACTIVE CONTOUR позволяет быстро адаптироваться к изменениям рельефа почвы и тем самым уменьшить потерю урожая при работе на холмистых полях. Кукурузные приставки типа ORBIS и фронтальный погрузчик типа PICK UP будут оборудованы модулем, который не требует перепрограммирования после первоначальной настройки. Также отдельно записывается время работы комбайна. В сочетании с новым бесступенчатым приводом приставок модуль способен контролировать их правильную настройку, что гарантирует надежность работы в полевых условиях.

В 2017 году компания CLAAS предлагает три модели серии JAGUAR: проверенную серию JAGUAR  800 (тип 496), серию JAGUAR 900 (тип 497) и новую серию JAGUAR 900 (тип 498).

ещё новости

www.agriacta.com

Комбайн Claas JAGUAR 850-830

Комбайны Claas (Клаас)

Комбайн Клаас ЯГУАР является самым продаваемым в мире силосоуборочным комбайном. Новое поколение JAGUAR для потребителей  - это большая загрузка, больший оборот, большая суточная  производительность.

Кабина ЯГУАР в первую очередь является оптимальным рабочим местом для водителя. Здесь очень удобно и в каждой детали подчеркнуто, что хозяином этой могучей машины является человек. С кабины водитель  может полностью реализовать заложенный в ЯГУАР потенциал производительности.



Ножи на измельчающем барабане ЯГУАР, ширина которого составляет 750 мм, попарно установлены в одной плоскости. Их V-образное расположение обеспечивает  тянущий стригущий и поэтому экономящий энергию срез.

Отличительная  черта JAGUAR GREEN EYE - абсолютно прямолинейное движение корма через всю машину. От питающих вальцов до направляющей заслонки силосопровода нет ни одного поворота и ни одного сужения.

Кукурузный силос является одним из важнейших видов корма. Для максимально оптимального усвоения все зерна по возможности должны быть раздробленны. С этой задачей легко справляется устанавливаемый на ЯГУАР доизмельчитель зерна КОРН-КРЕКЕР.

С помощьюприставок сплошного среза RU 450 и RU 600 можно производить уборку кукурузы и поперёк её рядов.

Технические характеристики комбайнов Claas JAGUAR 850, 830:






JAGUAR 850

JAGUAR 830

Двигатель

тип

DaimlerChrysler





ОМ 457 LA

Кол-во и расположение цилиндров



R6

Мощность дв-ля по ЕСЕ R24

при 1800 об/мин

кВт (л.с.)

286 (389)



236 (321)



Объем двигателя

л

12

Частота вращения двигателя при уборке

об/мин

2000



PROFISTAR движение по дороге 20 км/час

SPEEDSTAR при 40 км/час



1100-1950

1100-1950

Топливный бак + доп. бак (по заказу)

л

920 +150 серийно

Датчик расхода топлива



по желанию

Привод колес: 2-х ступ. автом. КПП с овердрайвом



гидростат серийно

Механический полный привод через карданный вал



по желанию

Бак для воды (спец. реагентов)

л

410 серийно

Кукурузная приставка сплошного среза

кол-во рядков  + ширина

8/6 + 6/4.50 м

Автом. управление для кукурузной приставки



по желанию

Ширина подборщика

м

3.80/3,00

Автоопускание с устройством CONTOUR



серийно

LASERPILOT для подборщика



по желанию

Гидр, складываемые опорные колеса для PU300HD



по желанию

DIRECT DISC

м

5.20

LASERPILOT для DD520



по желанию

Ширина подающей камеры

мм

730

Число подающих и подпрессовывающих вальцов



4

Кол-во передач подающего устройства



6

Длина резания, барабан с 24 или 20 ножами

мм

4/5.5/7/9/14/17 = при24ножах

5/6.5/8.5/11/17/21 = при 20 ножах

Измельчающий барабан



Ширина

мм

750

Диаметр

мм

630

Частота вращения

об/мин

1200

Расположение ножей



v-образно со смещением

Количество ножей



24/20

серийно/по желанию

Включениe ножезаточного устройства из кабины / или автоматически



серийно/по желанию

Противорежущая пластина



двухсторонняя

CORN -CRACKER 100 зубцов. 20% разности в скорости вращения



серийно

CORN -CRACKER 80 зубцов. 40% разности в скорости вращения



по желанию

Ускорительный барабан, рабочая ширина

мм

серийно/680

Выгрузной элеватор с противонаездным устройством



серийно

Угол поворота выгрузного элеватора

град.

190

Автоматика поворота выгрузного элеватора



опция

Комфортабельная кабина с обогревателем



серийно

комфортабельное кресло с пневмоподвеской



серийно

Бортовой информатор



серийно

QUANTIMETER С COMMUNICATOR



пожеланию

Печатное устройство для COMMUNICATOR



по желанию

Кондиционер



серийно

Дополнительное сидение



серийно

Централизованная смазка



серийно

по желанию



Купить комбайн Claas JAGUAR (Клаас Ягуар) 850, 830 или получить консультацию вы можете связавшись с нами через раздел контакты.

agrouk.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
