Комбайн в поле что делает: устройство, принцип работы, зерноуборочного, подготовка уборки пшеницы

устройство, принцип работы, зерноуборочного, подготовка уборки пшеницы

Содержание

1. Что делает комбайн
2. Как устроена техника
3. Как работает комбайн
4. Схема работы комбайна
5. Подготовка к работе
6. Эксплуатация

Зерноуборочный комбайн — сельскохозяйственная машина для уборки колосовых культур, таких как пшеница, рожь, ячмень. При установке дополнительного оборудования агрегат способен собирать и другие технические сорта зерновых: кукурузу, рапс, гречиху и подсолнечник, зернобобовые и мелкосеменные смеси.

Среди агрономов и фермеров широкое распространение получили самоходные комплексы «Дон-1200», «Дон-1500» и «Вектор». Их производительность достигает 8-12 т за 1 час, потери зерна — не более 1,5%. Комплексы используются при прямом и раздельном способах комбайнирования.

Комбайн по сбору зерновых культур представляет собой сложный механизм, который выполняет полный технологический цикл, включающий такие операции:

• срезание хлебных колосьев;
• подачу их к молотилу;
• обмолот зерен;
• очищение вороха;
• перемещение в бункер;
• выгрузку зерна.

Выполнять указанные операции вручную или с помощью узконаправленных устройств трудозатратно, на это уйдет много времени и сил. Эту проблему решает применение комбайна. Такая техника отлично работает в полях, быстро и качественно собирает зерновые культуры, выполняя свою задачу. Комбайн автоматически отделяет нужную часть урожая. Для этого необходима настройка, соответствующая собираемой зерновой культуре.

При своевременном обслуживании и контроле технического состояния комбайн прослужит много лет.

Устройство зерноуборочного комбайна, рабочий процесс от подготовки агрегата до его эксплуатации рассмотрим на примере Дон-1500.

Что делает комбайн

Зерноуборочный комбайн представляет собой машину, которая выполняет сразу несколько операций. Двигаясь по полю, комбайн срезает зерновые культуры. После этого осуществляется подача зерна к молотильному аппарату, где происходит обмолот зерна от колосьев. Затем происходит отделение чистого зерна от постороннего мусора. Готовый продукт подаётся в специальный бункер, где он накапливается в процессе обработки поля. При заполнении бункера комбайн отправляется к месту выгрузки, где опустошает контейнер.

Комбайн заменяет такие устройства, как жатка, молотилка и веялка. Это универсальное средство сбора урожая.

Также комбайн может комплектоваться дополнительным оборудованием для сбора различных сортов зерновых культур.

Как устроена техника

Комбайн имеет относительно простую конструкцию, которая при этом включает достаточно много элементов. Одновременная работа все элементов обеспечивает эффективный сбор урожая. Классическая конструкция комбайна представлена на фото ниже.

На 3-D разрезе видно строение основных узлов комбайна и можно представить принцип его действия.

Общее устройство зернового комбайна:

1. Жатка.
2. Проставка.
3. Наклонная камера.
4. Молотильно-сепарирующее устройство (МСУ).
5. Бункер.
6. Копнитель.
7. Двигатель.
8. Трансмиссия.
9. Ходовая система.
10. Гидравлика.
11. Электрооснастка.
12. Органы управления.
13. Кабина.
14. Электронная контрольная система.

На схеме выше видно расположение основных деталей комбайна. Строение зерноуборочного комбайна позволяет ему работать в одно и том же режиме достаточно долгое время. Для надежной работы нужно следить за состоянием всех элементов и заменять их в случае необходимости. Своевременная заточка лезвий, замена масла и других жидкостей в двигателе и трансмиссии обеспечат долговечность работы.

При раздельном сборе урожая вместо жатки устанавливается платформа-подборщик.

Как работает комбайн

Принцип работы зерноуборочного комбайна представлен так.

Мотовильное устройство наклоняет хлебостои, режущий аппарат производит обрезку. Поступающая на шнек растительная масса сужается и пальцевыми приспособлениями подается в наклонную камеру, затем по транспортерной ленте в МСУ. Принимающий битер комбайна для уборки пшеницы перемещает сырье к барабану. Попадающие камни и тяжелые предметы винтовыми лопастями откидываются в камнеуловитель и оседают на дне.

Колосья проходят через бичи барабана по деке. Зерна выбиваются специальными насечками, заменяющими прямые биения на скользящие, уменьшая потери. Соломенная масса транспортируется и сталкивается с поперечной планкой, происходит процесс отделения. Сепарирующая зона обмолачивает до 100% зерновых культур. Из соломенной массы выделяется до 80%, остаток поступает на соломотряс и распушается. Зерна падают вниз, проходят через клавишный механизм и очищаются на решетке, солома поступает в копнитель.

Ворох передвигается по стрясной доске от МСУ и соломотряса к пальчиковой решетке. Там очищается, примеси выдуваются потоком воздуха от вентилятора: мелкие частицы проваливаются через решето очистки и падают на начало верхнего элемента, крупные — на середину. Сквозь открытые на 2/3 жалюзи зерна и маленькие колоски попадают на нижнее решето, крупные остатки — на удлинитель и в колосовой шнек. Зерна скатываются по доске и поступают в зерновой шнек.

Колосья с колосового шнека движутся последовательно в колосовой элеватор, потом на распределительный шнек, отбойный битер, барабан. Процесс обмолачивания повторяется. Зерновой шнек перемещает сырье в зерновой элеватор и бункер. Половонабиватель прессующей камерой почти наполовину уплотняет солому, попавшую в копнитель, направляет полову на дно устройства. Как только механизм наполняется, машинист нажимает на педаль для выгрузки копны. По завершении процесса копнитель автоматически закрывается.

Если вместо копнителя установлен измельчитель, происходит перемалывание мякины и разбрасывание ее по полю.

Схема работы комбайна

Силовой конструкцией зерноуборочного комбайна является рама, на которую опираются мосты. У комбайна два моста — передний с ведущими колесами и задний с поворотными. Также на раме крепятся молотильные устройства, транспортирующие приспособления, бункер для готовой продукции, двигатель внутреннего сгорания, кабина с соответствующими органами управления, механизация привода, гидросистема и электрооборудование. Спереди комбайна с использованием шарниров крепится жатвенная часть. Сзади, в зависимости от комплектации, может быть установлен измельчитель или копнитель для соломы.

Данная схема работы комбайна является классической. Наглядный пример работы комбайна представлен на видео в конце статьи. Посмотрев этот ролик, можно оценить качество конструкции и относительную простоту работы.

Подготовка к работе

Хлебная масса не поддается стандартизации. Такую проблему, как потери зерна при обмолоте, решают усовершенствованием конструкции сельхозмашины и осуществлением регулировок рабочих органов.

Правильная техническая подготовка комбайна к работе — залог бесперебойного проведения всего технологического процесса.

Перед эксплуатацией агрегата проверяют его техническое состояние, комплектность, действие всех систем и единиц. При обнаружении неисправностей их обязательно устраняют.

Проверке подвергаются:

• затяжки крепежных соединений;
• натяжение ремней и прогибы цепей;
• расположение шкивов, звездочек и контуров;
• герметичность деталей;
• состояние мотора и мостов;
• педали управления.

При подготовке к работе зерноуборочного комбайна для уменьшения потерь обмолота особое внимание уделяют настройке параметров с учетом вида убираемой культуры и условий эксплуатации. Так, для пшеницы:

• молотильный барабан устанавливают на скорость 900-1300 об/мин;
• зазор основной деки — на 8-12 мм;
• отверстия решета — 8-10 мм;
• пазы вентилятора — точки 2-3;
• частота вращения вентилятора — 700-850 об/мин.

Эксплуатация

Эксплуатация зерноуборочного комбайна должна осуществляться по инструкции:

1. Проверяют уровень масла в двигателе, коробке, баке гидравлики, охлаждающую жидкость в радиаторе, топливо в топливном баке.
2. Выбирают подходящую передачу при среднем положении рычага хода, толкают вперед и начинают движение.
3. Регулируют скорость езды, проверяют тормоза.
4. При температуре воздуха ниже 0°С двигатель должен поработать несколько минут на холостом ходу.
5. Переключение скоростей осуществляют на ровной поверхности земли. Сначала переключатель устанавливают на нейтральную передачу, затем на желаемую.
6. Педали тормоза сцеплены. Системой пользуются плавно. Запрещено двигаться по наклонной вниз на нейтралке.
7. При движении комбайна по дорогам общего пользования жатки устанавливаются на свои места, направление передних и задних фар должно быть отрегулировано, включается только ближний свет. Зерновой бункер пустой.
8. При езде по полю используют тормоза управления для снижения разворотного радиуса. На мягких участках уменьшают давление в передних шинах. На крутых склонах устойчивость улучшается с повышением давления колес. Если бункер загружен наполовину, шансы перевернуться минимальны.
9. При обмолоте для обеспечения равномерной загрузки работают на больших оборотах силового агрегата. Предварительно регулируют скорость движения, высоту среза и мотовило так, чтобы загрузка хлеба происходила равномерно и непрерывно. Затем производят пробный заезд с отрегулированными параметрами.

На видео ниже показан полный цикл работы комбайна, как он устроен и что делает. Следует обратить внимание на качественное отделение зерна от общей массы растительности. Синхронная работа всех узлов обеспечивает нужную пропускную способность и минимальные потери. Из схемы комбайна видно, насколько важно проверять её работоспособность и правильно эксплуатировать технику.

Работы по установке оборудования, настройке и ремонту должен выполнять специалист, обладающий знаниями и навыками по работе с комбайном.

Зерноуборочный комбайн: строение, особенности и применение…

📝ЗЕРНОУБОРОЧНЫЙ КОМБАЙН – это сложная специализированная машина, предназначенная для уборки зерновых культур (пшеница, ячмень, кукуруза, соя и др). Такие машины производят сразу несколько операций за один проход: срезание или подбор убираемой культуры из валка, обмолот зерна в молотильно-сепарирующем устройстве, измельчение и распределение по полю пожнивных остатков. Главная задача такой сложной конструкции – получить чистое зерно, которое после выгрузки с комбайна пойдет на первичную обработку, сушку, переработку или на хранение под семенной фонд следующего года.

📌ИСТОРИЯ РАЗВИТИЯ:

В течение всего XIX века многие конструкторы по всему миру независимо друг от друга проводили эксперименты по созданию сложных механизированных машин для уборки урожая зерновых. Первые прототипы современных комбайнов имели конную тягу и частично замещали ручной труд, что позволяло проводит уборку в более сжатые сроки.

Важной вехой в развитии комбайнов стал 1905 год, когда американская компания Holt представила миру первый самоходный комбайн на паровой тяге. Спустя два года этой же компанией была создана машина уже с двигателем внутреннего сгорания. Первым же советским самоходным комбайном стала модель «Сталинец-4», созданная и запущенная в производство сразу на нескольких заводах в 1947 году.

Наиболее активное развитие самоходные зерноуборочные комбайны получили уже во второй половине XX века. Особый вклад в это развитие внесли такие компании как InternationalHarvester, Massey-Harris и CLAAS.

📌КОНСТРУКЦИЯ КОМБАЙНА:

Современные зерноуборочные комбайны имеют схожую конструкцию и включают следующие элементы:

✅Жатка (производит срез или подбор культуры из валка и направляет ее к наклонной камере).

Подробнее о выборе и особенностях работы с жатками:

Очесывающие жатки: отзывы и применение…

Безрядковые жатки: особенности выбора…

Жатка для уборки сои: как выбрать?

✅Наклонная камера (фиксирует жатку на комбайне и направляет скошенную массу в приёмную камеру).

✅Молотильно-сепарирующее устройство или МСУ (принимает скошенную массу через приемную камеру, производит обмолот и очитку зерен от соломы и примесей).

Как повысить эффективность: Решета для комбайна УВР «Клаузер»…

✅Измельчитель соломы (производит измельчение стеблей культуры и распределяет их за комбайном).

✅Зерновой бункер (накапливает чистое зерно, прошедшее обмолот и очистку в МСУ).

✅Другие элементы конструкции: кабина, двигатель и, чаще, 4-х колесное шасси.

МСУ является важным элементом и сердцем любого зерноуборочного комбайна, в большей степени определяющее его особенности, производительность и спецификацию. Все МСУ можно разделить на три типа:

✅Клавишно-барабанные: классический вариант, состоящий из 1-2х барабанов, клавишного соломотряса, решет и вентилятора.

✅Роторные: более производительный вариант МСУ, где обмолот и сепарация происходят в продольном или поперечном роторе, а финальная доочистка как в классическом варианте – на решетах.

✅Гибридные: включают в конструкцию поперечный молотильный барабан, продольный ротор и систему решет. Объединяют преимущества двух предыдущих вариантов МСУ.

Подробнее о видах МСУ: Клавишный или роторный комбайн — какой выбрать?

О выборе роторного комбайна: Комбайны JohnDeere и CASEIH: в чем разница?

📌ИНТЕРЕСНЫЕ ФАКТЫ:

✅Мощностной диапазон: так же, как и трактора, зерноуборочные комбайны имеют широкий диапазон по мощности двигателя – обмолот большого потока зерновой массы не менее трудоемкая операция, чем глубокая обработка почвы. Так, на данный момент самый высокий показатель мощности 790 лс у комбайнов CLAASLexion 8900 и FNDT Ideal 10, которые оснащаются двигателем D26 от компании MAN.

✅Широкий выбор жаток: для раздельной уборки на комбайны устанавливают подборщики шириной не более 2-3 метров. Для прямого же комбайнирования рынок жаток может предложить, как шнековы насадки шириной 10-11 м, так и дреперные с еще большим захватом. На данный момент лидер в этом сегменте австралийская Midwest, которая выпускает жатки с захватом более 18 м.

📋РЕЗЮМЕ:

Зерноуборочные комбайны являются одними из самых сложных, технологичных и дорогостоящих сельскохозяйственных машин, так как производят комплекс операций с конечным результатом полевых работ – урожаем, который далее с поля в виде зерна поступает на последующую переработку. Любые недостатки конструкции комбайна и ошибки в настройке на этапе уборки могут повлечь серьезные потери в качестве и количестве полученного зерна.

Поэтому современные комбайны более чем трактора и другая самоходная техника оснащаются самыми последними техническими решениями, в том числе системами интеллектуальной настройки МСУ в режиме «онлайн», автоматической синхронизацией с другими машинами на поле, такими как комбайны и бункеры-перегрузчики, а также датчиками урожайности с «по гектарной» привязкой и многими другими технологиями, позволяющими получить наибольшую рентабельность от возделывания сельскохозяйственных культур.

Как работают зерноуборочные комбайны — Объясните это

Как работают зерноуборочные комбайны — Объясните это

Вы здесь: Домашняя страница > Транспорт > Зерноуборочные комбайны

• Дом
• индекс А-Я
• Случайная статья
• Хронология
• Учебное пособие
• О нас
• Конфиденциальность и файлы cookie

Реклама

Криса Вудфорда. Последнее обновление: 31 октября 2021 г.

В 1800 году примерно 90 процентов всего населения США наемные работники на земле; перенесемся на 200 лет вперед, и вы найдете только 2 процента людей сейчас работают таким образом. Что вызвало это удивительные изменения в обществе? Одним из важных факторов было развитие огромных автоматизированных машин, таких как зерноуборочных комбайнов , которые делали каждый сельскохозяйственный рабочий гораздо более производительным.

Давайте посмотрим поближе как они работают!

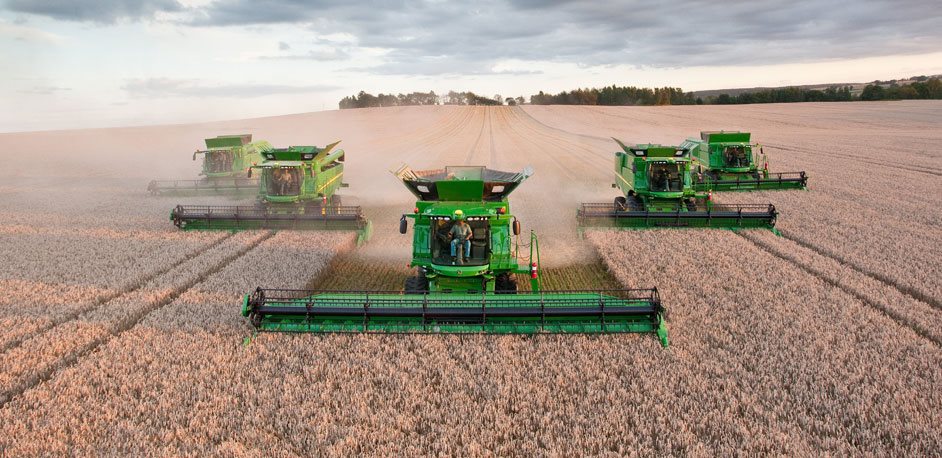

Фото: Типичный зерноуборочный комбайн производства John Deere; другие производители включают Case IH, Gleaner, New Holland и Claas. Вы можете видеть, насколько широка жатка (передний режущий механизм) по сравнению с основным корпусом машины. Самые большие комбайны имеют жатки шириной около 12 м (40 футов)!

Фото: Вверху: Чрезвычайно широкая жатка в передней части комбайна делает невозможным движение по узкой проселочной дороге, так как же перемещать его с поля на поле? Внизу: К счастью, жатку можно снять и буксировать на специальном прицепе сбоку за трактором. Это простая работа, которая занимает всего несколько минут.

Содержание

1. Что включает в себя сбор урожая?
2. Внутри зерноуборочного комбайна
3. Теперь немного подробнее!
4. Всегда ли комбайны выглядели так?
5. Различные типы зерноуборочных комбайнов
6. Узнать больше

Что включает в себя сбор урожая?

Фото: Пшеница – одна из важнейших зерновых культур в мире. Все, что мы едим, — это маленькие зерна на верхушках каждого стебля (показаны небольшими кучками рядом). Фото Скотта Бауэра предоставлено Министерством сельского хозяйства США/Службой сельскохозяйственных исследований (USDA/ARS).

Культуры, которые мы выращиваем на наших полях, такие как пшеница, ячмень и рожь, съедобны лишь частично. Мы можем использовать семена на верхушке каждого растения (известные как зерно ) для изготовления таких продуктов, как хлеб и крупы, но сухие оболочки семян ( мякина ) несъедобны и должны быть выброшены, вместе со своими стеблями.

Прежде чем были разработаны современные машины, сельскохозяйственные рабочие должны были собирать урожай, выполняя ряд трудоемких операций один после другого. Сначала им пришлось срезать растения черенком с длинной ручкой. инструмент, например коса. Далее им предстояло отделить съедобное зерно от несъедобной мякины путем отбивания срезанных стеблей — операция, известная как

обмолот . Окончательно, они должны были очистить весь оставшийся мусор от семян, чтобы сделать их подходит для использования на мельнице. Все это заняло много времени и много людей.

К счастью, современные комбайны делают все работу автоматически: вы просто ведете их через поле посевы, и они сами срезают, обмолачивают и очищают зерна, используя вращающиеся лопасти, колеса, сита и элеваторы. Зерно собирается в бункере внутри комбайна (который периодически выгружается в тележки тянут тракторы, которые едут рядом), а мякина и стебли вырываются из большой выходной трубы сзади и падают обратно на поле.

Фото: Зерноуборочные комбайны — это гигантские машины, которые на самом деле не предназначены для небольших дорог. Этот Massey Ferguson Cerea 7274 весит 13 800 кг (13,8 тонны или примерно 13,5 тонны), имеет высоту 4 м (13 футов) и длину 10,2 м (33,4 фута). Его основной бак вмещает 9500 литров (2156 сухих галлонов) зерна.

Внутри зерноуборочного комбайна

Внутри зерноуборочного комбайна происходит очень много всего — шестерни, лезвия, шнеки (винты, которые перемещают срезанные культуры), конвейеры, ремни, рычаги и колеса — так Я значительно упростил все, чтобы было легче следовать. Грубо говоря, вот как работает комбайн:

1. Зерновые культуры собираются передней жаткой, на концах которой имеется пара острых клещей, называемых делителями урожая. Вообще говоря, чем шире жатка, тем быстрее и эффективнее комбайн может срезать поле. Различные жатки используются для уборки разных культур; жатка часто имеет гидравлический привод и может подниматься, опускаться и наклоняться под разными углами из кабины. Жатка может быть снята и отбуксирована за комбайном в продольном направлении, чтобы она могла проходить по узким дорожкам.
2. Медленно вращающееся колесо, называемое мотовило (или приемное мотовило), толкает урожай вниз к режущему аппарату. Катушка имеет горизонтальные стержни, называемые летучими мышами, и вертикальные зубья или зубцы для захвата стеблей растений.
3. Режущий брус проходит по всей длине жатки под барабаном. Его зубы (иногда называемые косящими пальцами) многократно открываются и закрываются, чтобы срезать стебли у их основания, как у гиганта. электрические ножницы для живой изгороди подметают на уровне земли.

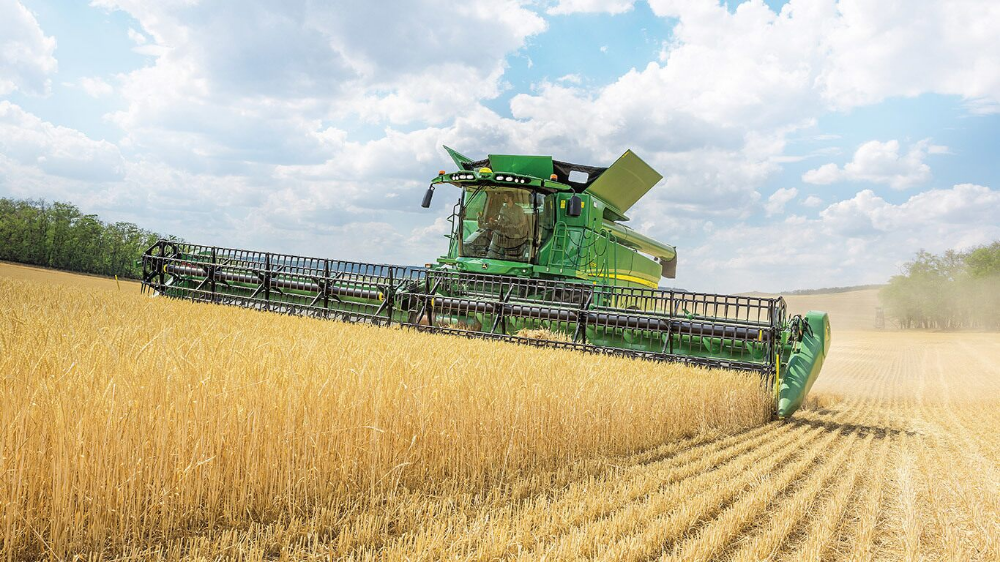

Фото: Слева: Широкая широкая жатка зерноуборочного комбайна John Deere. Справа: вид крупным планом. Фотография Кэрол М. Хайсмит предоставлена ​​Колорадской коллекцией Gates Frontiers Fund в архиве Кэрол М. Хайсмит, Библиотека Конгресса, отдел эстампов и фотографий.

4. За режущим брусом срезанные культуры подаются к центру с помощью вращающихся шнеков (шнеков) и перемещаются по конвейеру к обрабатывающему механизму внутри основной части комбайна.
5. Молотильный барабан отбивает скошенные культуры, чтобы разбить и стряхнуть зерна со стеблей.
6. Зерно падает через сита в сборный резервуар внизу.
7. Нежелательный материал (солома и стебли) проходит по конвейерам, называемым соломотрясами , к задней части машины. В бункер попадает больше зерна.
8. Когда зерновой бункер полон, рядом с комбайном едет трактор с прицепом сзади. Зерно поднимается из бункера элеватором и выбрасывается из боковой трубы (иногда называемой 9-й).
   0027 разгрузчик ) в прицеп.
9. Нежелательные стебли и мякина падают с задней части машины. Некоторые комбайны имеют вращающийся механизм разбрасывателя , который разбрасывает солому на большую площадь. Иногда солома прессуется пресс-подборщиком и используется в качестве подстилки для животных.

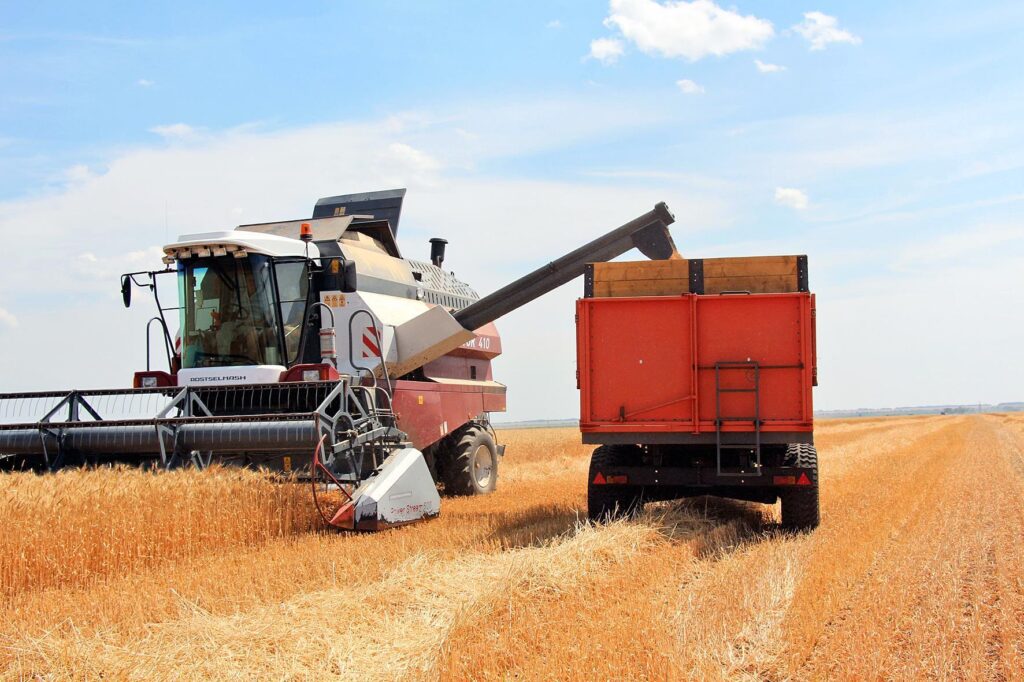

Фото: Выгрузка зернового бункера зерноуборочного комбайна в прицеп, который буксирует идущий рядом трактор. Жатка комбайна (режущий нож) поднята вверх, чтобы водитель мог совершать круговые движения. вокруг припаркованного прицепа и равномерно заполните его. Посмотрите внимательно на заголовок, и вы увидите оба барабана (черные). и ножевой брус (зеленый) под ним.

Теперь немного подробнее!

Схема в разрезе ниже взята из патента на комбайн John Deere (патент США № 4,450,671: Комбайн с модифицированной наклонной камерой), любезно предоставленного Управлением по патентам и товарным знакам США, и включает около 130 различных насадок!

Вы будете рады услышать, что я не собираюсь рассматривать их все (вы можете посмотреть сам патент, если вам действительно нужны такие подробности), но я раскрасил несколько частей, которые мы раскрасили. уже посмотрел, так что вы можете видеть, где они вписываются в реальную машину. Слева направо ищите:

• 40: Ролик (не показан, но я указал его положение фиолетовым кружком). Он удерживается на месте рычагами катушки, 48.
• 50: Режущий брус (синий, снизу).
• 80: Молотильный барабан (красный).
• 30/90: Конвейеры и шнековые шнеки (желтые), которые перемещают материал через машину.
• 42: Гидравлические цилиндры (серые, внизу), которые поднимают и опускают жатку.
• 28: Решета (фиолетовые), очищающие зерно.
• 100: Соломотряс (синий)
• 18: Зерновой бункер (оранжевый). Он расположен как седло над центральным механизмом соломотряса с неглубокой средней частью и двумя более глубокими секциями, которые простираются по обе стороны.
• 36: Разгрузочная труба (темно-зеленая), на основе шнекового механизма.
• 19: Двигатель (красный) находится за водителем. Приводной вал (синий, 102) приводит в движение все механизмы внутри.
• 14: передние ведущие колеса (светло-серые) зафиксированы (не управляются). Задние колеса (15) поворачиваются для управления комбайном.

Всегда ли комбайны выглядели так?

Не совсем так! Вот рисунок комбайна Gleaner 1930-х годов, который я раскрасил и упростил до четырех основных частей:

1. В передней части машины справа находится барабан (красный), который втягивает урожай.
2. Далее у нас есть режущий блок (оранжевый), включая косу (синюю), которая измельчает урожай.
3. После того, как урожай срезан, он измельчается в молотилке (желтый).
4. Осталось только отделить пшеницу от ненужных стеблей и плевел в сепараторе (зеленый).

Работа: комбайн Gleaner, разработанный Перреном Дж. Хэнсоном и запатентованный 21 июня 19 года.32. Более подробно о том, как это работает, можно прочитать в патенте США № 1,863,691: Зерноуборочный комбайн (через Google Patents). Работа предоставлена ​​Управлением по патентам и товарным знакам США.

Различные типы зерноуборочных комбайнов

Хотя для большинства людей все зерноуборочные комбайны выглядят одинаково, есть несколько отличий вариации: разные виды культур требуют разной стрижки и обработки. Большинство комбайнов имеют сменные жатки, поэтому они могут собирать все виды культур. Этот John Deere оснащен кукурузной жаткой, специальным типом жатки с большими прочными зубьями для уборки кукурузных початков:

Фото: Уборка кукурузы. Слева: вид спереди; Справа: взгляд из кабины на приближающиеся посевы кукурузы. Фотографии Уоррена Гретца предоставлены Министерством энергетики США/Национальной лабораторией возобновляемых источников энергии (DOE/NREL).

Хлопок требует особого обращения. Вот хлопкоуборочный комбайн John Deere, который похож на крест между комбайном (спереди) и сенатором (сзади). Вместо того, чтобы извергать зерно и соломы, эта машина сжимает и упаковывает хлопок в гигантские круглые тюки (называемые «модулями») и заворачивает их в защитный пластик. Когда тюк готов, гидравлическая задняя часть машины поднимается и сбрасывает его на поле сзади.

Фото: Сбор хлопка. Слева: вид спереди; Справа: вид сзади показывает гидравлическое отверстие, которое выбрасывает тюки с хлопком. Фотографии Кэрол М. Хайсмит в архиве Кэрол М. Хайсмит, Библиотека Конгресса, Отдел эстампов и фотографий. Оригинальные фотографии здесь и тут.

Огромным жаткам нужны огромные колеса, чтобы держать их высоко, но не всегда. Некоторые комбайны оснащены полугусеницами спереди (как миниатюрные танки). Хотя они механически более сложны и более дорогие, у них довольно много преимуществ. Они устраняют необходимость в огромных передних колесах, поэтому комбайн с гусеницами можно проехать по гораздо более узким дорогам. Они также делают вождение с широкой жаткой намного более устойчивым и обеспечивают лучшее сцепление на холмах и труднопроходимой местности. Трассы на удивление быстрые. Клаас 770 Харвестер Lexion, показанный ниже, развивает максимальную скорость 40 км/ч (25 миль в час), что делает его самой быстрой машиной в мире.

Фото: Claas 770 Lexion с полугусеницами спереди. Фото любезно предоставлено американским проектом Кэрол М. Хайсмит в архиве Кэрол М. Хайсмит, Библиотека Конгресса, Отдел эстампов и фотографий.

Узнайте больше

На этом сайте

• Гидравлика
• Инструменты и простые механизмы
• Тракторы

Книги

Для читателей старшего возраста

• Комбайн Джонатана Уитлама, издательство Amberley Publishing, 2018. Всеобъемлющий, 96-страничная история, от первых комбайнов с тракторной тягой до новейших гигантских машин.
• Зерноуборочные комбайны: теория, моделирование и конструкция Петре Миу. CRC, 2016. Если вы думаете, что зерноуборочные комбайны — это просто, взгляните на это увлекательное введение в удивительно сложную науку, технологию и математику, скрывающиеся внутри.
• Иллюстрированная история зерноуборочных комбайнов Джима Уилки. Ян Аллан, 2001. 126-страничное руководство, начиная от первых машин и заканчивая последними моделями.
• Комбайны и комбайны: история фотографий Джеффа Крейтона. Мотобуки, 1996. От конных, паровых и газовых комбайнов до современных машин.
Тракторы Massey
• от CHWendel и Andrew Morland. Motorbooks, 1992. Охватывает историю тракторов, комбайнов и сельскохозяйственных орудий Massey-Harris и Massey-Ferguson.
• Комбайны и комбайны Ганса Хальберштадта. Motorbooks, 1994. Еще один фотопутеводитель по сочетанию старого и нового.

Для юных читателей

• Добро пожаловать на ферму: зерноуборочные комбайны Саманты Белл. Cherry Lake, 2016. 24-страничное руководство, описываемое как руководство для чтения 1-го уровня для 3-го класса.
• Зерноуборочные комбайны от Ханны Уилсон. Kingfisher, 2015. 32-страничное введение для детей 5–8 лет.
• Трактор Тед Все о комбайнах от Tractor Land. Tractorland, 2016. Еще одно 32-страничное введение, предназначенное для новых читателей в возрасте от 4 до 6 лет.

Статьи

• Армия зерноуборочных роботов шагает по России Ольга Ускова. IEEE Spectrum, сентябрь 2021 г. Как GPS, ИИ и робототехника революционизируют уборку урожая комбайнами.
• Новое высокотехнологичное сельскохозяйственное оборудование — кошмар для фермеров от Кайла Винса. Wired, 5 февраля 2015 г. Не все согласны с тем, что компьютеризированные тракторы и комбайны — это хорошо: кто их починит, если они сломаются?

Видео

• Зерноуборочный комбайн Claas в действии: короткое (2-минутное видео) о комбайне Claas с некоторыми интересными деталями, если внимательно посмотреть. Обратите внимание, как машинист поднимает жатку, чтобы развернуть машину в конце ряда. Видите, как полова равномерно разбрызгивается из стороны в сторону за машиной?
• Case IH 9120 и Magnum 310 с зерновым прицепом Hawe: это немного более длинное (6-минутное видео) показывает комбайн Case в действии. Обратите внимание на огромный заголовок снова. Примерно в 2:50 рядом проезжает трактор, и комбайн разгружается, продолжая собирать урожай.
• Экскурсия по кабине нового комбайна серии S: Демонстратор John Deere знакомит нас с органами управления типичной кабины комбайна. Есть даже компьютер с сенсорным экраном!
• Как управлять комбайном: Взгляд водителя на комбайн, включая удивительное количество органов управления и приборов!

Патенты

Если вы ищете действительно подробное описание того, как работает комбайн, лучше всего начать с патентов. Вот некоторые из них, которые могут оказаться полезными:

• Патент США № 4,450,671: Зерноуборочный комбайн с модифицированной наклонной камерой от Mahlon L. Love, Deere & Company, запатентован 29 мая 1984 года. Комбайн в современном стиле.
• Патент США № 1,863,691: Зерноуборочный комбайн Перрена Дж. Хэнсона, Gleaner Combine Harvester Corporation, запатентован 21 июня 19 г.32. Комбайн Gleaner, типичный для тех, что использовались в период между двумя мировыми войнами.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты.

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подпишитесь на нас

Оцените эту страницу

Пожалуйста, оцените эту страницу или оставьте отзыв, и я сделаю пожертвование WaterAid.

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней друзьям:

Цитировать эту страницу

Вудфорд, Крис. (2009/2021) Зерноуборочные комбайны. Получено с https://www.explainthatstuff.com/howcombineharvesterswork.html. [Доступ (вставьте дату здесь)]

Подробнее на нашем веб-сайте…

• Средства связи
• Компьютеры
• Электричество и электроника
• Энергия
• Машиностроение
• Окружающая среда


• Гаджеты
• Домашняя жизнь
• Материалы
• Наука
• Инструменты и приборы
• Транспорт

↑ Вернуться к началу

Описание работы команды по сбору урожая, полевой работник, фермерский работник

Должность: Полевой партнер

Отчеты: Статус Учителя

Закон о справедливых трудовых стандартах (FLSA).

Диапазон оплаты: $14,16–$15,00  (сезонная часть или полный рабочий день без освобождения от уплаты налогов) (предыдущий опыт и навыки ожидаются)

Основная функция: Роль полевого помощника доступна для лиц с небольшим опытом работы или без него, но может распространяться на опытных сельскохозяйственных работников, специализирующихся на производстве. Это преимущественно физический/физический труд. Полевые рабочие будут вручную сажать, возделывать, собирать, упаковывать и поддерживать урожай под руководством инспектора по сбору урожая. Весной (февраль-апрель) позиция будет состоять преимущественно из ухода за растениями и ухода за ними. Летом (май-август) и осенью (сентябрь-ноябрь) позиция в первую очередь будет заключаться в эффективном, безопасном и качественном сборе фруктов.

Основные обязанности и обязанности:

1. Ягоды сбора урожая безопасным, эффективным образом, обеспечивая достижение производительности и качественных целей или превышают фокусировку на следующих признаках:

• Трико
9
• Качество
964
• .
• Соответствующим образом пометьте свою работу или готовый продукт своим рабочим идентификатором, как указано.
• Упаковка и погрузка собранной продукции.
• Понимание и соблюдение всех правил безопасности пищевых продуктов и надлежащей сельскохозяйственной практики (GAP) в повседневной работе, а также соблюдение всех соответствующих требований к обучению, как того требует руководящий персонал.
• Уход за растениями в соответствии с инструкциями и назначениями, включая обрезку, поиск вредителей, прополку, подвязывание, прореживание и подщипывание растений.
• Безопасно и ответственно используйте любые ручные инструменты, предоставленные Agriberry Farm, такие как мастерки, мотыги, садовые ножницы и сучкорезы, и возвращайте их в хорошем состоянии по окончании каждого задания. Использует передовой опыт, основанный на инструкциях руководителя(ей).
• Выполнение других назначенных обязанностей



Знания, навыки и способности

• Способность сосредоточиться на одной задаче в течение длительного периода времени.
• Способность сохранять концентрацию в группе сверстников.
• Способность следовать инструкциям и сохранять информацию об обучении.
• Способность работать независимо, выполняя или перевыполняя квоты.
• Высокая ловкость рук.
• Продемонстрировать интерес к местному сельскому хозяйству и/или сельскому хозяйству;
• Уметь обсуждать Agriberry Farm, включая ее основные ценности, направленность, продукты и основные рынки;
• Оставайтесь сосредоточенными при выполнении повторяющихся действий;
• Иметь надежный транспорт до фермы и быть в состоянии прибыть на место работы к 6:45 или в соответствии с другими инструкциями
• Сохранять энтузиазм, хорошее отношение, честность и готовность относиться ко всем коллегам с уважением, несмотря на трудности Условия труда.

Физические требования:

• Выдерживать экстремальные температуры (особенно жару) в течение 6-10 часов в день;
• Соответствовать требованиям к защитной одежде;
• Работа на открытом воздухе, включая устойчивость к вредителям и колючкам;
• Многократный подъем и перенос предметов весом до 25 фунтов;
• Демонстрировать хорошую остроту зрения, способность определять сорняки, вредителей и урожай, готовый к уборке;
• Встаньте, сядьте, наклонитесь, встаньте на колени, потянитесь и присядьте в течение длительного периода времени, используя лучшие методы для поддержания крепкого личного здоровья в долгосрочной перспективе;
• Демонстрировать достаточную ловкость рук, рук и пальцев, чтобы быть в состоянии выполнять основные обязанности работы, включая сбор фруктов; устанавливать, размещать и перемещать материалы; и манипулировать инструментами и оборудованием.
