Все, что нужно знать о зерноуборочном комбайне Нью Холланд

Зерноуборочные комбайны Нью Холланд словно созданы для устранения издержек сбора урожая. В них отсутствуют все недочеты, допущенные в старых машинах.

Механизированный сбор урожая, несмотря на его оперативность, приносит существенные убытки и хлопоты современным аграриям.

Молотильные барабаны комбайнов старого поколения выполняют свою функцию неравномерно.

Некачественный вымолот зерна и плохое отделение его от соломы в конечном счете приводят к повреждению.

Автоматическая система равномерного распределения зерна на решете в комбайнах Нью Холланд, а также особое устройство барабана и 6-клавишного соломотряса обеспечивают деликатную и быструю сепарацию.

При использовании зерноуборочной техники старого образца эксплуатационные издержки, а с ними и дополнительные материальные затраты, начинались еще при подготовке техники к работе.

Чтобы не превышать дозволенных габаритов при транспортировке, приходилось снимать кабину и навеску.

Комбайны New Holland отличаются компактностью, центр тяжести смещен незначительно — это отличительная характеристика машин.

Их можно транспортировать к месту работы с минимальной потерей времени.

Ремонт комбайна – отдельная история. Зачастую неудачная проектировка приводит к поломке чаще, чем эксплуатация в тяжелых условиях.

Доступ к некоторым узлам совсем закрыт. Чтобы выяснить причину поломки и получить доступ к узлу, приходится снимать около 45% деталей.

Инженеры New Holland позаботились о доступности узлов, максимально упростив классическую концепцию комбайна.

Значительный расход топлива и рабочих масел приводит к затратам с одной стороны, и к экологическому загрязнению продуктов – с другой. Низкие показатели экологичности и рентабельности – верные спутники машинной индустрии старого образца.

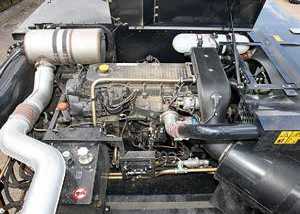

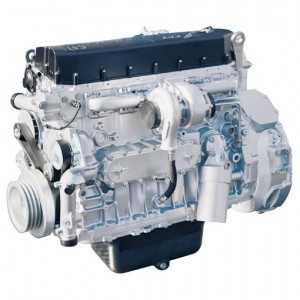

Зерновой комбайн Нью Холланд оснащен двигателями Форд, Ивеко, которые при своей мощности экономно расходуют топливо.

Топливная жидкость впрыскивается в двигатель под высоким давлением, а не орошает его. Комбайн сохраняет производительность, не требуя частого технического обслуживания.

Рабочие системы комбайна не наносят вреда растениям, почве и урожаю. Примитивный сбор зерна не интересует современного агрария. Производительность труда и сохранность полей выходят на первый план.

Анализ отдельных серий и моделей комбайнов даёт полное представление об их максимальной адаптации к условиям и о щадящем отношении ко всему, с чем они работают.

Мечта пшеничных полей – комбайн Нью Холланд

С чего все началось?

Эйб Циммерман не предполагал, что его небольшая мастерская по ремонту сельхозтехники через 8 лет превратится в разветвленную мощную компанию New Holland Machine Company.

На дворе был 1895 год, и Циммерман не располагал эффективным оборудованием и инструментами даже для ремонта, не говоря о создании новой машины.

Но в 1956 г. восхищенному взгляду аграриев мира была представлена машина М73.

Грубые очертания самоходного агрегата все же внушали доверие: машина была укомплектована Ford’овским двигателем на 80 л. с., несмотря на то, что слияние компаний Нью Холланд и Форда произошло только в 1986 г.

Почему Нью Холланд? Так назывался небольшой городок, в котором располагалась мастерская Циммермана.

Он не только вознес это название до «имени» концерна мирового значения, но и продемонстрировал, каким должен быть лучший комбайн.

Сегодня

С 60-х гг. New Holland – это развитая компания с колоссальными объемами производства и выпуска зерноуборочных комбайнов. Классическая конструкция машин этого типа насчитывает десяток модификаций.

В результате каждый модельный ряд воплощает пожелания конкретного фермера с площадями его земель, особенностями почвы и растений, климатическими условиями и другими нюансами.

В 1975 г. в компоновку комбайнов внедрена инновационная технология Twin Rotor, которая вызвала изумленный вздох у пользователей и конкурентов. В современных «холландах» она по-прежнему занимает почетное место.

Откуда столько разработок? Компания сумела найти новые пути к их финансированию, объединяясь с более прибыльными заводами. В 1999 г. New Holland вошла в состав мирового концерна CNH.

Но авторские технологические «изюминки» не потерялись в огромном «кексе» из десятков мощных компаний. Напротив, с получением доступа к новым возможностям компания укрепила свои позиции на рынке.

Независимо от экономической ситуации, комбайны продавались и будут продаваться.

В разнообразии серий и моделей нелегко сориентироваться. Средняя стоимость комбайна составляет около 75 тыс. долл.

Многие предприниматели захотят инвестировать такую сумму в машину с определенным набором функций, не переплачивая за технологические излишества.

Невозможно дать полную характеристику комбайнам Нью Холланд, не проанализировав их серии и модельные ряды.

Каждый из них воплотил новые достижения, которые иллюстрируют преимущества и особенности машин разных периодов деятельности компании. Поэтому серий много.

Серия ТС 5000 – четко и ясно

Небольшой ферме – компактная машина. Серия основана в 1991 г., когда комбайны New Holland Clayson были сняты с производства.

Решительный скачок в будущее ознаменовал ротационный сепаратор, который увеличил зону сепарации зерна: она составляет 6,27 кв. м.

Эффективный обмолот и сепарация обеспечиваются усовершенствованной конструкцией барабана с увеличенным углом захвата подбарабанья. При такой ширине скоса иногда образуются пробки из травы, наличие которых было предусмотрено инженерами.

Достаточно нажать на педаль реверса жатки и транспортера наклонной камеры, тогда машина отреагирует на команду.

Сбор урожая в холмистой местности не ведет к потерям зерна, если есть автоматический выравниватель секций верхнего решета, который входит в комплектацию комбайнов данной серии.

Позже эта технология переросла в систему Lateralfloat в моделях комбайна Нью Холланд ТС 5070 и 5080.

Перед мощным битером не устоят даже культуры, которые плохо поддаются обмолоту. Производительность сепаратора не снижается под дождем: он отделяет зерно от мокрой соломы с прежней эффективностью.

До 2000 г. выпускались с механической трансмиссией, которая на отдельных моделях заменена гидростатической.

Серии СХ 5000, 6000, 7000, 8000 – гимн универсальности

Можно говорить об ощутимом прогрессе новых технологических решений, воплотившихся в комбайнах Нью Холланд.

К концу прошлого века компания укрепилась на рынке сельхозтехники как легендарный производитель эргономичных машин качественной сборки.

Отличными представителями данных серий являются комбайны Нью Холланд ТС 6090, 7080 и 8080.

В 2001 г. публика восторгалась новым детищем – комбайном с 2-барабанной системой обмолота. Диаметр барабана составлял 75 см, объем бункера был увеличен до 10,5 т.

При усовершенствованных характеристиках размер комбайна остался тем же. Этот «корабль пустыни» с возвышающейся над барабаном кабиной не утратил маневренности.

Модели серии СХ укомплектованы пяти- и шестиклавишными соломотрясами, двигателями Iveco и системой равномерного распределения зерна на решете Smart Sieve.

Отличительная особенность машин заключается в победе над главным отрицательным эффектом комбайна – повреждением зерна.
К тому же этот эффект сопряжен с выполнением функций обмолота и очистки.

Плохо отрегулированная очистка неизбежно ведет к попаданию зерна через колосовой шнек снова на обмолот. В технике Нью Холланд это исключено.

Точная регулировка, бережный обмолот и другие достижения технологической мысли повысили производительность машин на 15 % в сравнении с предшествующими моделями.

Удачная проектировка предусматривает применение широкого выбора навесного оборудования – жаток и косилок разных модификаций.

Сбор кукурузного и пшеничного урожая стал удобным и быстрым за счет увеличенного размера жатки.

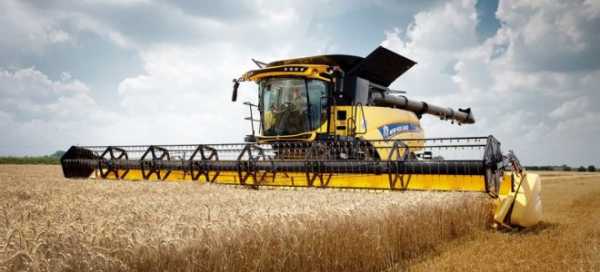

Серия CR: из полей в рекорды

Однако не представителям серии СХ было суждено стать рекордсменами по экономичному сбору зерна.

В 2013 г. CR попал в Книгу рекордов Гиннеса как самый бережный комбайн. В 2008 г. зафиксирован как рекордсмен по производительности.

Конструкция, функции и опции машин представляют собой отнюдь не компиляцию предыдущих достижений. Это новизна во всех ее проявлениях.

Двухроторная система обмолота – единственная особенность, известная ранее.

Комбайны Нью Холланд CR 9060, 9080, 9090 с увеличенным решетом поражают скоростью и качеством очистки. Регулировку зазора сит осуществляет оператор с помощью дистанционного пульта управления.

Не зря кабина словно парит над внешними рабочими узлами машины: задумка освободила место для бункера и обеспечила легкое управление эксплуатационными параметрами прямо из кабины.

Система управления жатки включает сканирование лазером, который различает срезанные и не срезанные стебли. На основе полученных данных машина автоматически «подстраивается» под предполагаемый объем работы:

  • подбирается оптимальная скорость;
  • подбирается интенсивность срезания.

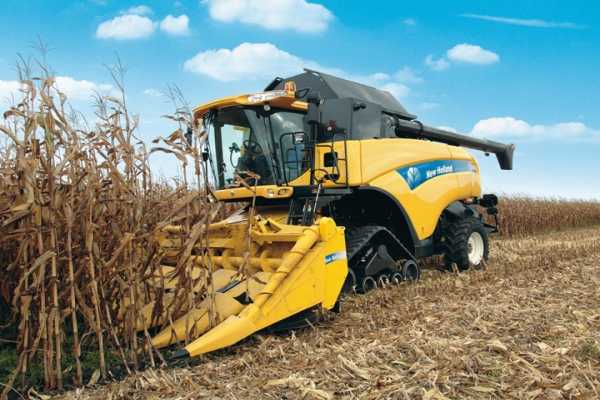

Набор жаток раскрывает функциональность комбайна. Скашивание и сбор кормовых культур не требуют наличия особого технического оснащения.

Примечание

Серий комбайнов Нью Холланд насчитывается около 10, и это не считая модельных рядов. Охарактеризованные выше – наиболее распространенные и популярные.

Они в своеобразной форме зафиксировали наиболее значимые характеристики хлебоуборочных машин конкретного периода. Устаревшие модели сняты с производства, но до сих пор применяются в сельском хозяйстве.

Приведенные выше характеристики нельзя отнести ко всем современным комбайнам. Экологичность – визитная карточка сельскохозяйственной техники Нью Холланд, которая обусловила ее популярность в странах СНГ.

Предлагаем посмотреть видео, в котором комбайн Нью Холланд успешно справляется с задачей по сбору зерновых культур:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

spez-tech.com

Комбайны Нью Холланд (New Holland), описание модельного ряда

Уже не первый год комбайны под торговой маркой Нью Холланд занимают лидирующие позиции на рынке стран СНГ. В 2013 каждый четвертый комбайн, ввезенный в Украину, был от Нью Холланд (New Holland).

Зерноуборочные комбайны Нью Холланд (New Holland) — желтый цвет лидера

История компании Нью Холланд прошла под знаком лидерства, в 1952 году фирма выпустила на рынок первый в Европе самоходный зерноуборочный комбайн.

[tip]А начиная с 60-х годов прошлого века Нью Холланд (New Holland) становится крупнейшей компанией по выпуску зерноуборочных комбайнов в Европе.[/tip]

Очередная заявка на лидерство прозвучала в 1975 году, когда компания представила новую технологию Twin Rotor, которая постоянно совершенствуясь, используется и в современных комбайнах под маркой Нью Холланд (New Holland).

В тоже время компания активно продолжает развивать и классическую компоновку комбайнов, предлагая аграриям широкий выбор высокопроизводительных зерноуборочных аппаратов различной спецификации. Вхождение в 1999 году в корпорацию CNH, не изменило стремления компании к лидерству в своей отрасли.

Модельный ряд зерноуборочных комбайнов Кейс (Case).

Заглянув сюда вы сможете ознакомиться с модельным рядом комбайнов Класс (Claas).

Комбайны Нью Холланд (New Holland) серии ТС

С момента появления в 1992 году комбайны Нью Холланд (New Holland) серии ТС 5000 не перестают удивлять простотой эксплуатации и производительностью. Комбайн рассчитан для небольших фермерских хозяйств, для которых в первую очередь важно высокое качество работы при низких затратах.
Среди предлагаемых вариантов 4- или 5-ти клавишный соломотряс, который может дополняться роторным сепаратором. Также предусмотрена установка автоматического выравнивателя для уборки урожая в холмистой местности. Кроме того, модели серии ТС оснащаются системой автоматического поддержания высоты жатки. А в моделях ТС 5070 и ТС 5080 устанавливается система Lateralfloat, способствующая эффективной работе на неровной поверхности.

Благодаря использованию новейших разработок конструкторов Нью Холланд, в комбайне удалось добиться практически 100% обмолота сжатых культур, в том числе и сортов, плохо поддающихся обмолоту.

Заказчик может выбрать комбайн с двигателем мощностью от 175 л.с. до 240 л.с. разработки компании с механической или гидростатической трансмиссией. За счет внедрения общей топливной рамы с впрыском топлива под высоким давлением, удалось добиться экономичности при сохранении необходимой мощности.

Комбайны Нью Холланд (New Holland) серии СХ 5000 и 6000

Модели серии СХ 5000 и 6000 способны практически «с колес» переходит к уборке от одной культуры к другой. Этому способствуют специально разработанная конструкция подбарабанья, а также большой выбор параметров работы комбайна. В зависимости от модели комбайн может иметь 5- или 6-ти клавишный соломотряс и роторным сепаратором, по желанию заказчика он может оборудоваться 2-х или 4-х барабанной системой обмолота.

В качестве опций на машину устанавливается система Smart Sieve позволяющая равномерно распределять зерно на решетном стане. Все модели могут оснащаться различными видами жаток, включая жатки для уборки кукурузы различных модификаций. Это обеспечивает высокую производительность и универсальность в использовании комбайна.

Достоинства машин серии ТС и СХ нашли свое воплощение в моделях CSX 7000 оснащенных четырехбарабанной системой обмолота и системой Lateralfloat для специальных модификаций предназначенных работать на крутых склонах. На модели серии оснащаются двигателями Iveco мощность от 240 до 300 л.с.

Комбайны Нью Холланд (New Holland) серии CX 8000

Результатом дальнейшего развития комбайнов марки СХ стала линейка машин СХ 8000. Эта серия воплотила в себе все новейшие разработки центра совершенствования уборки урожая в бельгийском Зеделгеме, новая машина, сохранила габариты предыдущих серий, но стала еще более производительнее и мощнее.

Увеличению производительности способствует использование с комбайном последнего поколения жаток Varifeed. Конструкция жатки разработана с учетом возможности адаптации к различным видам культур.

Высокоскоростной режущий аппарат и специальная конструкция шнека дает возможность проводить уборку урожая с высокой скоростью. За равномерностью подачи стеблей к режущему аппарату отвечает мотовило с увеличенным диаметром. Также увеличены диаметр молотильного аппарата, составляющий 75 см и площадь подбарабанья до 1,18 м2 на моделях с 6-ти клавишным соломотрясом. За счет этого эффективность работы зерноуборочных комбайнов Нью Холланд (New Holland) нового поколения увеличилась на 15%.

Посевной комплекс Агромастер (Agromaster) — описание, модификации и преимущества.

На нашем сайте вы можете также ознакомиться с описанием посевного комплекса Кузбасс и его модификациями.

Перейдя по этой ссылке вы узнаете все о минитракторах Зубр (Zubr).

Комбайны Нью Холланд (New Holland) серии RC

[tip]Комбайны серии CR знамениты уже тем, что их достижения дважды заносились в Книгу рекордов Гиннеса.[/tip]

В 2008 году установлен рекорд по производительности, а в 2013 — как самый бережный комбайн. С его помощью удалось снизить уровень повреждения зерна при обмолоте до 0,1%. Рекорды уставленные комбайнами Нью Холланд зафиксированы на видео и расположены в открытом доступе.

Модель построена с использованием традиционной для Нью Холланд двухроторной схеме обеспечивающей не только высокоскоростной обмолот зерна, но и бережное с ним обхождение. Комбайн оснащается высокопроизводительными жатками, способными производить уборку урожая любых зерновых культур.

Благодаря установленным современным системам контроля и управления, комбайнера правильнее будет называть оператором. К примеру, системы управлением жатки не только сохраняют необходимую высоту, но и при помощи сканера определяют количество несрезанных стеблей и сразу же вносят изменения в скорость движения комбайна.

Не выходя из кабины можно контролировать качество зерна, его влажность, а также уровень заполнения бункера. Параметры уборки различных зерновых культур можно внести в память Automatic Crop Setting (ACS) и при необходимости менять их в зависимости от изменения культур или условий сбора урожая.

На видео комбайн Нью Холланд (New Holland) в действии.

https://www.youtube.com/watch?v=JP9QIUvvFSM

Достоинства комбайнов Нью Холланд (New Holland)

Общим для всех моделей Нью Холланд является забота об удобстве управления и работы на комбайне любой марки. Отличный обзор, автоматизированные системы управлением работой комбайна в целом и отдельных его агрегатов, позволяют комфортно чувствовать себя при любых погодных условиях. Что положительно сказывается на производительности зерноуборочной техники. Технические характеристики комбайнов Нью Холланд (New Holland) отвечают самым современным нормам.

О надежности и эффективности зерноуборочной техники Нью Холланд говорит тот факт, что цена комбайна Нью Холланд на вторичном рынке достаточно высока по сравнению с некоторыми новыми моделями других производителей.

spectechzone.com

Комбайны New Holland (Нью Холланд), модели — характеристики




Представляют собой одни из самых покупаемых самоходных сельскохозяйственных агрегатов, обладающих повышенной износостойкостью, множеством конструкторских инноваций и систем, делающих данный американский бренд флагманом своей отрасли, неоднократно отмеченным за свои плоды в Книге Рекордов Гинесса. На сегодня количество выпускаемых серий уже достигло 10, каждая из которых имеет свой модельный ряд, наиболее известных представителей из которых мы и рассмотрим далее.

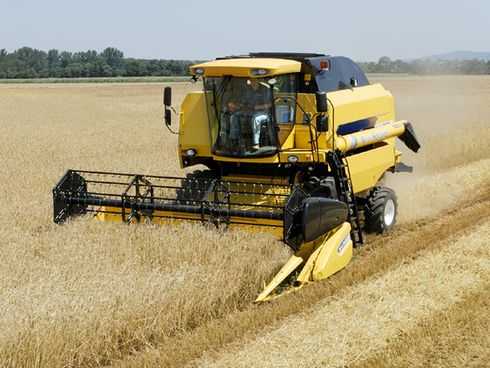

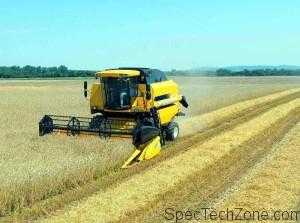

Зерноуборочный комбайн «Ньюхолонд» TC 5080

Приспособлен под сборку злаковых культур, высеянных в самых разнообразных природно-климатических зонах.

Главными его особенностями являются:

  • оснащенность молотильной системы усовершенствованным сепаратором, уменьшающим потерю урожая до 5 %;
  • амортизация перегрузок и избавление от непредвиденных поломок даже при больших объемах работы;
  • сбалансированное распределение зернового потока в зернобункере шарнирным транспортером;
  • низкий уровень установки жатки к почвенному слою, что важно для скашивания низкорастущих агрокультур;
  • большие размеры измельчителя;

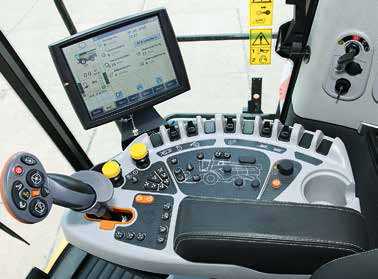

  • оснастка рабочей кабины компьютерным дисплеем; предусмотренная функция охлаждения двигателя.

Внутренняя организация комбайна TC 5080

Устроен из таких рабочих частей:

  • измельчительный блок – это барабан с 2-режимным сепаратором;
  • жатка – соединена с крепкой рамой. Благодаря прочным ножевым полотнам и настраиваемому мотовилу замечательно справляется с любой сельскохозяйственной задачей;
  • мотор – марки NEF с турбонаддувом и пылезащитным отражателем;
  • трансмиссия – коробка переключения передач (КПП) с гидростатическим приводом. Имеет 4 скорости;
  • кабина комбайнера – оборудована кондиционером, комфортным сиденьем, с которого открывается отличный панорамный вид.

Технические характеристики:

  • Объем бака для горючего – 400 л;
  • Диаметр измельчителя – 0,6 м;
  • Максимальная скорость передвижения комбайна – до 30 км/ч;
  • Число клавиш соломотряса – 5 ед.;
  • Вместимость зернобункера – 6400 л.
  • При таких параметрах двигатель генерирует мощность в 258 л.с.

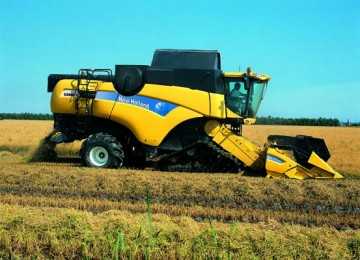

Комбайн «Нью Холланд» CX 6090

Достаточно современный маневренный агрегат, который со своей продуктивностью и качеством обмолота уже многие годы считается образцом зерноуборочных комбинированных машин.
Имеет такие особенности:

  • более доскональная молотильно-сепарационная система для уборки растений не зависимо от их урожайных показателей и степени спелости;
  • адаптация к неровностям рельефа с системой «Autofloat»;
  • применение системы самоконтроля воздушного потока при наклоне машины.

Состоит из таких рабочих механизмов:

  • измельчитель – представлен 4-барабанной конструкцией. Имеется сепаратор роторного типа с большей пропускной способностью, что позволило повысить продуктивность работы на 20 %;
  • жатка – «Varifeed» для различной высоты среза;
  • мотор – FPT Cursor 9, легкий обслуживании и функционировании;
  • трансмиссия – 3-скоростная с гидростатическим электроприводом;
  • рабочая кабина – соответствует передовым принципам эргономики.

Технические характеристики:

  • Емкость бака для горючего – 580 л;
  • Диаметр барабана – 0,6 м;
  • Число клавиш соломотряса – 6 ед.;
  • Объем зернобункера – 9,3 м3.
  • Мотр Iveco Cursor 9 при такой технической оснащенности создает рабочую мощность в 300 л.с.

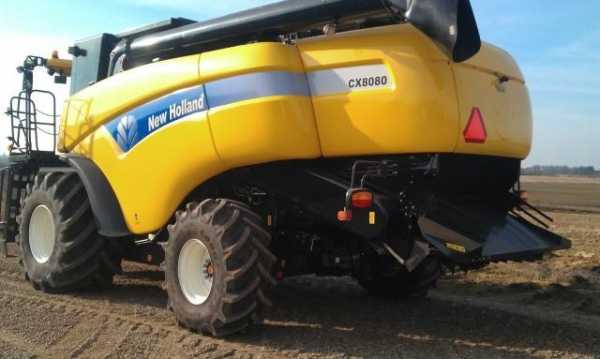

Комбайн «New Holland» СХ 8080

Зарекомендовал себя как отличный выбор для средних и больших агрокомплексов.
По сравнению с другими комбайнами «Нев Холланд», имеет более усовершенствованные черты технической организации, которые проявляются в:

  • автоматизации процессов управления движением SmartSteer с сохранением функции ручной регулировки;
  • предусмотренный функционал для валкования и дробления соломенных остатков;
  • оснащенность транспортера датчиками автоконтроля влажности зерен;
  • применение системы копирования рельефа поля;
  • эргономичный дизайн рабочей кабины с функционалом активного охлаждения; усовершенствованный осветительный блок, созданный специально для ночных работ.

Рабочие блоки агрегата СХ8080:

  • измельчительный – представлен барабаном увеличенных размеров и роторным сепаратором, что позволило обеспечить на 15 % большую продуктивность;
  • жатка – широкозахватная (до 9 м), приспособленная под широкий спектр агрокультур;
  • мотор – Iveco Cursor 9, создающий большую мощность, чем предыдущие модели;
  • трансмиссия – 4-скоростная КПП;
  • рабочая кабина – еще более удобное решение для продолжительных трудовых подвигов.

Параметры механизмов:

  • Вместимость бака для дизеля – 580 л;
  • Диаметр измельчителя – 0,75 м;
  • Объем емкости для зерна – 10,5 м3;
  • Развиваемая скорость хода – до 30 км/ч.
  • Высокооборотистый двигатель развивает мощность в 394 л.с., на 76 % больше, чем предшествующая модификация.

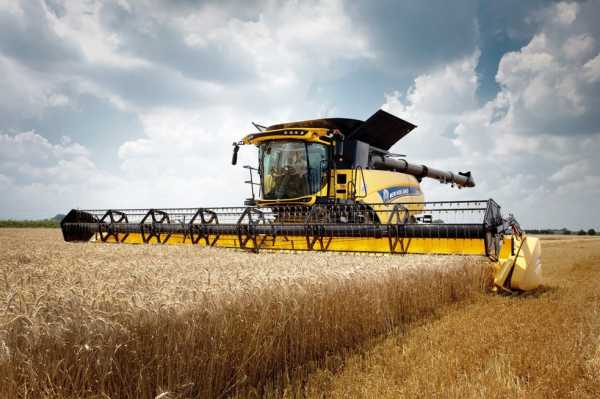

Комбайн «Нью Холланд» CR 9080

Высокопроизводительный зерноуборочный агрегат, соединивший в себе лучшие инновационные разработки компании-производителя.

Отличительными чертами от выше рассмотренных являются:

  • уникальный двуроторный механизм Twin RotorTM, определяющий выход доброкачественного зерна;
  • сниженное энергопотребление при сохранении производительной и слоаженной работы механизмов;
  • защита от деформаций структуры зерносмеси с Opti-CleanTM;
  • адаптированность к длительным ненормированным нагрузкам.

Устройство CR 9080

Состоит из таких основных рабочих узлов:

  • молотильный, который представляют 2 двускоростных роторных механизма;
  • жатка – может быть установлена Varifeed или SuperFlex по требованию заказчика, приспособленные для разных объемов работы и уклона поверхности;
  • мотор – 6-цилиндровый FPT Cursor 10. Имеет предусмотренный турбонаддув и промежуточное охлажение;
  • трансмиссия – КПП с 4-мя электронно переключаемыми скоростями;
  • рабочая кабина – высокотехнологичная, с сенсорной панелью IntelliViewTM IV для еще большего комфорта регулировки.

Технические параметры:

  • Вместимость бака для дизеля – 1000 л;
  • Диаметр роторного механизма – 0,26 м;
  • Протяженность роторов – 2 х 0,56 м;
  • Объем емкости для зерна – 11,5 м3.


При этом двигатель может демонстрировать мощность в 530 л.с., позволяя убрать свыше полтысячи тонн зерна всего за 1 час работы. Кроме выше представленных зерноуборочных машин, бренд «New Holland» занимается выпуском и кормоуборочных комбайнов (например, серия FR 9000), которые по сей день считаются самой крупной агротехникой в своем рабочем классе.


Оценка статьи:

Загрузка…

Поделиться с друзьями:

Похожие публикации


sadovij-pomoshnik.ru

Комбайн New Holland CR 9.80





Комбайны New Holland серии CR:  значительные улучшения


Более 35 лет назад компания New Holland полностью изменила способ  уборки урожая, представив новаторскую технологию Twin Rotor™ для  комбайнов. Последнее поколение комбайнов серии CR продолжает ряд  роторных комбайнов и предлагает фермерам всего мира лучшее в классе  качество зерна и соломы, благодаря бережному многопроходному  действию. Применение таких инновационных систем, как SmartTrax™,  IntelliCruise, IntelliSteer™, Opti-Spread™ позволило дополнительно повысить  производительность и сохранило лидирующее положение комбайнов серии  CR как одних из самых совершенных и производительных в мире.


Выдающаяся производительность


В 2008 году комбайн серии CR вошел в Книгу рекордов Гиннеса как самый  производительный комбайн. Менее чем за восемь часов удалось убрать  551 тонну зерна.  Этого удалось добиться благодаря мощному 571-сильному двигателю Cursor  13 компании FPT Industrial и усовершенствованным технологиям уборки,  включая систему автоматического наведения IntelliSteer™, позволяющим  безостановочно убирать урожай по двадцать четыре часа в сутки.  Комбайны серии CR готовы работать так долго, как потребуется вам.


Превосходное качество уборки


Технология бережной, но чрезвычайно эффективной уборки Twin Rotor™  гарантирует непревзойденное качество зерна и соломы. Система Opti-Clean™ позволила навсегда избавиться от повреждения зерна и добиться  лучшего в отрасли показателя 0,1% для получения самой чистой пробы  зерна. Предлагаются два типа ротора для удовлетворения разных  требований к уборке.


Абсолютное удовольствие от вождения


В комфортной кабине комбайнера вы сразу почувствуете себя как дома.  В самой большой (3,12 м3) и самой тихой (74 дБ(A)) кабине из представленных  на рынке установлен цветной сенсорный монитор IntelliView™ IV для  интуитивного управления всеми основными параметрами уборки при  помощи кончиков пальцев. Это позволяет снизить усталость и повысить  производительность при длительной работе.





История современной уборки  комбайнами компании New Hollan


Произведено в Зеделгеме


 Комбайны передовой серии CR производятся в городе   Зеделгем, Бельгия, где расположен международный центр   совершенствования технологий уборки урожая компании   New Holland. Именно здесь более 100 лет назад Леон Клейс   (Leon Claeys) построил свою первую молотилку, которая   изменила представление об уборке. Название города   Зеделгем стало ассоциироваться с инновациями в технологии   уборки, когда в 1952 году здесь был создан первый в Европе   зерноуборочный самоходный комбайн. Сегодня инженеры,   посвятившие себя разработке технологий уборки зерна,   работают над созданием уборочной техники нового поколения.   Комбайны серии CR и все передовые продукты для уборки —   стандартные комбайны CX, крупные сенные прессы BB,   кормоуборочный комбайн FR — продолжают лидировать   в этой отрасли благодаря тщательно продуманному процессу   разработки продуктов и обширным знаниям трудового   коллектива промышленного предприятия мирового класса.





1975: компания New Holland представила модель TR70 (145–  168 л.с.), которая стала первым комбайном с технологией   Twin Rotor™. Это навсегда изменило представление об   уборке урожая.


1979: второе поколение технологии Twin Rotor было   представлено на комбайнах TR75, TR85, TR95, мощность   которых была увеличена до 155–225 л.с.


1984: третье поколение машин отличалось увеличенной   кабиной, улучшенной обзорностью и роторами S3  .   Фермеры с одобрением встретили модели TR76, TR86,   TR96.  1993: почти десять лет спустя комбайны TR87 и TR97 четвертого   поколения отличились повышенной мощностью.


 1997: упрощенное управление на комбайнах TR88 и   TR98 пятого поколения позволило укротить их   возросшую мощность и повысить эффективность и   производительность уборки.


1999: основными отличиями моделей TR89 и TR99 от   предыдущих поколений стали увеличенная емкость   зернового бункера и улучшенная обзорность.


 2002: на полях всего мира появились комбайны седьмого   поколения с привлекательными обтекаемыми формами.   Модели CR960 и CR980 с полностью измененным дизайном,   удлиненными роторами, увеличенной кабиной и первой   зерноочисткой с системой автоматического выравнивания на   роторном комбайне стали чрезвычайно популярны. Кстати,   они развивали мощность до 428 л.с.


2004: начало нового века ознаменовалось запуском производства   комбайнов Twin Rotor в городе Зеделгем, Бельгия, где   расположен центр совершенствования технологий уборки   урожая компании New Holland.


2005: тридцатилетие успеха технологии Twin Rotor™ было отмечено   представлением монитора IntelliView™ II для точного   управления машиной.


2007: серия CR Elevation стала восьмым поколением комбайнов   и получила целый ряд повышающих производительность   компонентов, включая двигатели Tier 3 мощностью до 530 л.с.,   систему Opti-Clean™ и систему IntelliCruise™ для обеспечения   постоянного потока загрузки и плавного изменения скорости   для оптимизации производительности и повышения   комфорта оператора.


 2008: комбайн CR9090 был официально признан самым производительным   в мире. Он побил предыдущий мировой рекорд уборки, занесенный   в Книгу рекордов Гиннеса. Менее чем за восемь часов ему удалось   убрать 551 тонну пшеницы.


2010: серия CR отметила 35-летний юбилей. В Бразилии началось   производство модели CR9060 для Латинской Америки.


2011: запущено производство комбайнов Twin Rotor девятого поколения с   двигателями ECOBlue™ SCR Tier 4A, повышенной производительностью   и лучшим в классе качеством зерна и соломы.


 ПРЕВОСХОДСТВО ВО ВСЕМ, НАЧИНАЯ С ПЕРЕДНЕЙ ЧАСТИ


Специалисты компании New Holland знают, что процесс уборки начинается   с культуры. То, как она попадает в машину, определяет качество уборки.   Поэтому для разных типов культур и условий работы был создан широкий   ассортимент собственных жаток, удовлетворяющий всем требованиям. Ширина   жаток варьируется от 6 до 10,7 метра. Можно выбрать вариант конфигурации,   удовлетворяющий всем предъявляемым к уборке требованиям.





ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ И СВЕРХПРОИЗВОДИТЕЛЬНЫЕ ЖАТКИ К ЗЕРНОУБОРОЧНОМ КОМБАЙНУ


Традиционные высокопроизводительные и сверхвысокопроизводительные жатки   к зерноуборочному комбайну прекрасно подходят для работы в стандартных   условиях. Сверхвысокопроизводительная жатка оснащена механическим приводом   мотовила для экономичной уборки и развивает впечатляющую скорость 1150 резов   в минуту для непревзойденной производительности. Высокопроизводительная   жатка отличается конструкцией для тяжелых режимов работы с гидравлическим   приводом мотовила, который прекрасно подходит для уборки самых тяжелых культур.   Увеличенный до 606 мм диаметр шнека и скорость 1150 резов в минуту повышают   производительность, скорость движения и объем подаваемого материала.





ПОЛНОСТЬЮ ИНТЕГРИРОВАННЫЕ НОЖИ ДЛЯ РАПСА


Дополнительные 18-зубые ножи для рапса проходят   через спутанные стебли как коса.   Их можно легко и быстро установить на жатку Varifeed™. Они   гарантируют более эффективную уборку рапса и контролируются с   цветного сенсорного монитора IntelliView™ IV. Если ножи не требуются,   их можно хранить в специальном отделении на самой жатке.





ЖАТКИ VaRifeed™ К ЗЕРНОУБОРОЧНОМУ КОМБАЙНУ: НАСТРОЙКА ДЛЯ ВСЕХ ТИПОВ КУЛЬТУР


Жатка Varifeed™ прекрасно подойдет, если необходимо обеспечить оптимальное   качество уборки и постоянную высоту среза в полях с культурой разной высоты.   Продольное положение ножей для идеальной подачи можно регулировать   в диапазоне 575 мм. Шнек диаметром 660 мм с глубокими витками обеспечивает   быструю и равномерную подачу даже самых тяжелых культур.   Выдвигающиеся пальцы по всей ширине между витками шнека перемещают зерновой   материал вниз под шнек. Для обеспечения непрерывной подачи пальцы можно   регулировать во всех направлениях из кабины с помощью электрогидравлической   системы. Ширина этих жаток варьируется от 7,32 до 10,67 метра.


ГИБКОСТЬ ДЛЯ ГАРАНТИРОВАННОЙ ЭФФЕКТИВНОСТИ УБОРКИ


В условиях холмистой местности следует использовать жатку SuperFlex.   Гибкая опора ножа может изгибаться на 110 мм на неровной поверхности,   обеспечивая низкий срез и постоянную высоту стерни. Полностью плавающий   шнек с глубокими витками обеспечивает быструю и равномерную подачу даже   самых тяжелых культур. Сочетание с высокой (1150 резов в минуту) скоростью   и гидравлической продольной регулировкой мотовила из кабины гарантирует   точную подачу и обработку материала. Можно даже поддерживать заданное   соотношение скорости мотовила и ходовой скорости, чтобы при изменении   скорости движения создавался постоянный поток загрузки.


 АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ ВЫСОТЫ ЖАТКИ


Усовершенствованная система автоматического регулирования высоты жатки может работать в   следующих трех режимах.


•  В режиме компенсации используется предустановленное контактное давление на грунт, которое   поддерживается гидравлической системой для эффективной уборки примятых или низкорастущих   культур, например горох и бобы.


•  Система автоматического регулирования высоты стерни поддерживает заданную высоту стерни с   помощью датчиков, расположенных в нижней части жатки, и гидроцилиндров управления жаткой.


•  В системе AutoFloat™ используется комбинация датчиков, обеспечивающих повторение жаткой   неровного рельефа. Система автоматически регулирует положение жатки для поддержания   постоянной высоты стерни и предотвращения заглубления жатки в землю.





ПРЕКРАСНОЕ СОЧЕТАНИЕ

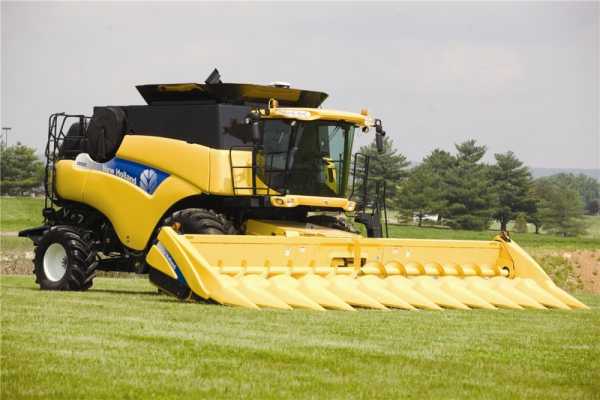

Кукурузоуборочные жатки с высокими   характерис тиками прекрасно сочетаются с   производительнос тью комбайнов серии CR





Специалисты компании New Holland создали широкий ряд   кукурузоуборочных жаток, которые прекрасно сочетаются с комбайнами   серии CR. Предлагаются варианты с восемью и 12 рядами. Жатки специально   разработаны для надежной и эффективной работы во всех условиях уборки.


Комбайн и жатка. Созданы друг для друга.


Складные жатки для беспроблемной транспортировки


Предлагаются традиционные навесные   кукурузоуборочные жатки и складные жатки для   частой транспортировки. Автоматическое складывание   осуществляется нажатием кнопки в кабине.





ЛУЧШЕЕ В КЛАССЕ ИЗМЕЛЬЧЕНИЕ СТЕБЛЕЙ


Для тонкого измельчения и качественного распределения   мульчирующего материала можно установить интегрированные   измельчители стеблей. Они идеально подходят при отсутствии   или минимальном количестве операций по подготовке почвы.   Режущее лезвие расположено под жаткой, а максимальная гибкость   гарантирована благодаря независимому управлению каждым рядом.   Клиенты сходятся во взглядах:   New Holland предлагает действительно лучшее в классе решение.


НАДЕЖНАЯ РАБОТА


 Независимо от размера все кукурузоуборочные жатки компании New Holland   обеспечивают высочайшую производительность во всех условиях уборки   культур. Катки стеблереза оснащены четырьмя ножами для интенсивного   опускания стеблей любого размера. Пластины платформы регулируются   из кабины с помощью электроники и позволяют менять конфигурацию   при изменении размера стеблей и початков. Устанавливаемые по заказу   поворотные разделители дополнительно улучшают и без того ровный   подаваемый поток при уборке полеглой кукурузы.





УЛУЧШЕННАЯ ЗАЩИТА ДЛЯ ПОВЫШЕНИЯ ЭФФЕКТИВНОСТИ


Система подачи комбайнов серии CR была значительно обновлена   для повышения и без того высоких эксплуатационных показателей.   Подающий механизм модели CR9080 теперь оснащен четырьмя цепями   с соединительными планками. Это позволило улучшить поток зернового   материала и повысить его однородность при подаче в роторы Twin Rotor.   Комбайны серии CR отличаются повышенной грузоподъемностью крепления   жатки, обеспечивающей непревзойденную производительность при   использовании даже самых крупных жаток. Система усовершенствованной   защиты от камней обеспечивает полную защиту молотильного аппарата.


СИСТЕМА УСОВЕРШЕНСТВОВАННОЙ ЗАЩИТЫ ОТ КАМНЕЙ


Датчик обнаружения, являющийся частью уникальной системы   усовершенствованной защиты от камней (ASP), установлен под закрытым   нижним барабаном соломоподъемника. В случае обнаружения камня   поворотная дверца по всей ширине автоматически открывается, выталкивая   камень. Эта система требует минимального вмешательства оператора   и обеспечивает перемещение чистого потока зернового материала от   подающего механизма к роторам. Это повышает качество зерна и соломы, а   также производительность работы, не говоря уже об автоматической защите   внутренних компонентов системы подачи, что удлиняет срок их службы.





ИЗБАВЛЕНИЕ ОТ ЗАСОРЕНИЙ


Гидравлическая система реверса   мгновенно устраняет засорения   жатки. Всю жатку и элеватор можно   резко сместить назад и вперед, чтобы   эффективно устранить засорение машины   для уменьшения времени простоя.














СИСТЕМА Intellicruise™ ДЛЯ ПОВЫШЕНИЯ ПРОИЗВОДИТЕЛЬНОСТИ


Система автоматической подачи материала IntelliCruise™   автоматически регулирует скорость движения передним ходом в   зависимости от загрузки зернового материала. Датчик в силовой   передаче соломоподъемника постоянно отслеживает загрузку   жатки. В областях с пониженной урожайностью скорость движения   передним ходом автоматически увеличивается, чтобы гарантировать   работу комбайна на полной мощности независимо от урожайности.





КАЧЕСТВО ЗЕРНА МИРОВОГО КЛАССА


Технология Twin Rotor™ была создана компанией New Holland более 35 лет назад.   Почти четыре десятилетия эта технология усовершенствовалась и развивалась,   обеспечивая пользователям растущую производительность и качество зерна и   соломы. Компания New Holland хорошо знает, что условия работы на разных фермах   могут существенно отличаться, поэтому для удовлетворения требований заказчиков   были разработаны роторы двух типов и размеров. Модели CR8070–CR8080   оснащаются стандартными 17-дюймовыми роторами. Модель CR9080 оснащается   высокопроизводительным 22-дюймовым ротором для тяжелых режимов работы.   Эти машины отличаются высоким качеством и производительностью.


ОБРАБОТКА СОЛОМЫ


•  После прохождения соломы через роторы   битер диаметром 400 мм перемещает солому   на конвейер принудительной разгрузки. Этот   ленточный конвейер подает поток соломы   в заднюю часть комбайна.


ВСЕМУ СВОЕ ВРЕМЯ


 •  Лопатки ротора можно точно   отрегулировать для ускорения или   замедления потока зернового материала,   чтобы изменить время обмолота и   отделения зерна.





ГИБКОСТЬ НАСТРОЙКИ СЕКЦИЙ ПОДБАРАБАНЬЯ


 Простой выбор оптимальной конфигурации для уборки   разных культур доступен благодаря заменяемым секциям   подбарабанья и отделяющим решеткам. Предлагается полный   набор вариантов — от решеток из очень тонкой проволоки   до подбарабанья и решеток из круглого прутка для уборки   кукурузы и соевых бобов.





СТАНДАРТНЫЕ РОТОРЫ


Существует две версии роторов S  3  :   17-дюймовый с двумя впускными витками   шнека и 22-дюймовый с тремя впускными   витками шнека. В роторах обеих версий   имеется специальная область отделения и   обмолота, в которой осуществляется полный   обмолот и отделение культуры. Уникальная   спиральная конструкция ротора Twin Rotor   направляет культуру назад, что повышает   эффективность отделения и обмолота.


РОТОРЫ С ДВОЙНЫМ ШАГОМ


Доступен вариант 22-дюймовых роторов с двойным   шагом. Роторы оснащены 44 элементами и отличаются   интенсивным отделением в тяжелых условиях уборки.   Они особенно полезны при высокой влажности,   где возможен рост производительности до 10%.   Доступны два разных комплекта, которые позволяют   выбирать конфигурации для уборки риса или   мелких зерен, а также переключаться между этими   конфигурациями.





ВЫБОР ОПТИМАЛЬНОЙ КОНФИГУРАЦИИ


Для каждого типа культуры  комбайны CR обеспечивают непревзойденную   гибкость настройки. Изменяйте бичи   молотильного барабана, штифты перемешивания,   отделяющие клинья роторов Twin Rotor, чтобы   обеспечить оптимальные условия обмолота и   отделения для любого зернового материала.


САМАЯ ЧИСТАЯ ПРОБА ЗЕРНА


Лучшая в классе степень очистки зерна и самая чистая в отрасли   проба зерна – это достижения комбайнов серии CR. Этому есть   убедительное подтверждение: в сравнительных испытаниях, проведенных   для оценки проб зерна, полученных с применением разных технологий   уборки, технология Twin Rotor™ одержала убедительную победу над   решениями конкурентов. Объем битого зерна составил всего 0,1%. Как   же удалось добиться таких результатов? Это стало возможным благодаря   уникальной технологии Twin Rotor™, которая обеспечивает линейный   поток зернового материала для бережной обработки зерна. Качество   зерна удалось дополнительно повысить с помощью удостоенных наград   систем Opti-Clean™ и Opti-Fan™.


Технология Орti-fan™ бросает вызов  земному притяжению


Система Opti-Fan™ компенсирует воздействие силы   тяжести на зерновые культуры во время уборки. Установите   требуемую скорость вращения вентилятора на ровной   поверхности, и система автоматически отрегулирует эту   скорость при движении вверх или вниз для сохранения   качества очистки. При движении вверх вентилятор   замедляется для предотвращения потерь на решетах.   При спуске под уклон вращение вентилятора ускоряется,   чтобы предотвратить скопление плотного зернового   материала на решетах. Эта эффективная система не   требует дополнительных усилий оператора, обеспечивает   повышенное качество проб зерна и снижает потери.





Высочайшая степень очистки зерна,   достойная высочайших наград


Большая общая площадь с регулируемым воздушным потоком   (6,54 м2  для модели CR9080 и 5,40 м2  для моделей CR8070   и CR8080) позволяет зерноочистке качественно обрабатывать   большие объемы зерна. Система Opti-Clean™ оптимизирует углы   перемещения и величину хода системы очистки. Скатная зерновая   доска, предварительное и верхнее решета работают независимо,   оптимизируя каскад для повышения производительности.   Удлиненный ход решета и острые углы перемещения увеличивают   количество материала в воздухе для повышения качества очистки.   Работа скатной зерновой доски и нижнего решета в противофазе   с предварительным решетом и верхним решетом уменьшает   вибрации машины и повышает комфорт оператора.


НАПРАВЛЕННЫЙ ВОЗДУШНЫЙ ПОТОК


Уникальные роторные вентиляторы на комбайнах серии CR   создают мощный поток воздуха с постоянным давлением и   намного превосходят аналогичные решения конкурентов. Более   того, вентилятор оснащен двумя отверстиями для подачи мощных   потоков воздуха к предварительному и верхнему решетам для   повышения качества очистки.


 КОМПЕНСАЦИЯ БОКОВОГО УКЛОНА ДО 17%


Зерноочистка оснащена системой   автоматического выравнивания,   которая устанавливает угол   зерноочистки до 17% на откосах,   а также предотвращает скопление   зерна во время движения   по поворотной полосе, что   обеспечивает равномерное   распределение и непревзойденную   очистку зернового материала.


РЕГУЛИРОВКА РЕШЕТ ИЗ КРЕСЛА ОПЕРАТОРА


В условиях изменения свойств   культуры, можно удаленно   регулировать решета, не вставая   с кресла. Откройте решето при   уборке тяжелых культур, чтобы   увеличить воздушный поток.   Уменьшите ячейку решета при   уборке легких культур, чтобы   предотвратить потери и повысить   эффективность уборки.





CR ЗАПОМИНАЕТ НАСТРОЙКИ ДЛЯ РАЗНЫХ КУЛЬТУР


 Чтобы уменьшить время простоя, необходимое   для изменения настроек при переключении   между культурами или при изменении свойств   культуры, в комбайнах CR используется система   автоматической настройки культур Automatic Crop   Setting (ACS). Эта система позволяет сохранить до   пятидесяти наборов настроек для разных культур.   Оператор может выбирать предварительно   установленные настройки или запрограммировать   два параметра уборки для каждой культуры,   включая скорость вращения и положение   мотовила, скорость вращения ротора и настройку   подбарабанья, ячейку решета и скорость вращения   очистного вентилятора, а затем при необходимости   выбирать установленные параметры на мониторе   IntelliView™ IV.





БОЛЬШАЯ ВМЕСТИМОСТЬ БУНКЕРА ДЛЯ ЗЕРНА


СВЕРХБОЛЬШОЙ ЗЕРНОВОЙ БУНКЕР ДЛЯ СВЕРХВЫСОКОЙ ПРОИЗВОДИТЕЛЬНОСТИ


Объем зернового бункера комбайна CR был увеличен с учетом его высокой производительности. Длина   разгрузочного шнека была также увеличена для соответствия производительности комбайнов CR нового   поколения и современных жаток. Компания New Holland использовала все возможности для повышения   выработки комбайнов серии CR и вашей производительности.


ЗЕРНОВОЙ БУНКЕР С ВЫСОКИМИ ХАРАКТЕРИСТИКАМИ


11500-литровый зерновой бункер комбайна CR9080 может вмещать на 9,5% больше зерна. Это позволило увеличить   время работы между разгрузками, сократить расходы на перевозку зерна. Кроме того, операторы могут больше времени   посвятить тому, что они делают лучше всего — уборке урожая. Крышки зернового бункера в стандартной комплектации   оснащены системой электронного управления складыванием и активируются из кабины. К другим преимуществам   бункера относится снижение потерь зерна при работе на крутых склонах и защита зерна, оставленного на ночь.   Наклонный загрузочный шнек, равномерно распределяющий зерно в бункере, позволил навсегда избавиться от   воздушных карманов и локальных скоплений зерна в бункере.





КОНТРОЛИРУЙТЕ СОСТОЯНИЕ ЗЕРНА


Комбайны серии CR установили новые стандарты качества зерна в отрасли, но для вашего  душевного спокойствия компания New Holland встроила в кабине смотровое окно 910 x   550 мм. Просто обернитесь и собственными глазами удостоверьтесь в качестве зерна. На   мониторе IntelliView™ IV можно также наблюдать за уровнем заполнения зернового бункера.   Если вы не верите своим глазам, проверьте качество зерна руками, воспользовавшись   доступным с платформы оператора клапаном для отбора проб зерна.


ДЛИННЕЕ, ПРОЧНЕЕ, ТОЧНЕЕ


Конструкция разгрузочного шнека была полностью   переработана. Теперь шнек направляет зерно   вперед и наружу для лучшего распределения   и увеличения расстояния разгрузки. Это   позволяет использовать прицепы с увеличенной   высотой и грузоподъемностью. Все модели   комбайнов серии CR, отличающиеся повышенной   производительностью, могут по заказу оснащаться   удлинением (размером 1,3 м) разгрузочного шнека,   которое увеличивает возможности разгрузки.   Скорость разгрузки была повышена на 15% и   достигает 126 л/с, что позволяет разгрузить самый   объемный 11 500-литровый бункер менее чем   за 2 минуты. Выбирайте продукцию компании   New Holland, чтобы тратить меньше времени на   разгрузку и больше времени на уборку урожая.





 ГИБКИЕ РЕШЕНИЯ, ОТВЕЧАЮЩИЕ ВАШИМ ТРЕБОВАНИЯМ


Комбайны серии CR могут оснащаться полным рядом   приспособлений, изменяемых для обработки пожнивных остатков   разных типов культур и методов их выращивания. Для выбора   измельчения или укладки остатков рядами необходимо просто   изменить положение специального эргономичного рычага.   Инструменты не нужны. Замена компонентов не требуется. Все   просто и быстро. Этим и отличается продукция New Holland.


СИСТЕМА ОPTI-SPREAD™:   ШИРОКОЕ РАЗБРАСЫВАНИЕ


Если на комбайне CR9080   установлена самая большая жатка   (размером 10,67 м) VariFeed™, совершенно   необходимо использовать специальную мощную   систему разбрасывания соломы. Устанавливаемый   по заказу за соломорезкой соломоразбрасыватель   Opti-Spread™ легко удовлетворяет любые требования   к ширине разбрасывания. Эта система идеально   подходит при отсутствии или минимальном количестве   операций по подготовке почвы с применением способов   прямой обработки. Управление системой Opti-Spread™   осуществляется из кабины. Два мощных разбросных диска   регулируются для работы в ветреную погоду или на склоне.





КИПЫ ИДЕАЛЬНОЙ ФОРМЫ


Технология Twin Rotor™ обеспечивает идеальный   линейный поток зернового материала и устраняет   необходимость в резком изменении скорости и   направления. Это позволяет сохранять структуру   соломы с минимальным количеством повреждений   даже при максимальной производительности.   Такая солома прекрасно подходит для прессования   в кипы. Поток соломы направляется битером на   конвейер принудительной разгрузки. Двухдисковый   половоразбрасыватель может разбрасывать   полову или укладывать ее на землю под солому,   спрессованную в кипы.





ТОНКОЕ ИЗМЕЛЬЧЕНИЕ. ШИРОКОЕ РАЗБРАСЫВАНИЕ


Соломорезки New HollaNd


 Для полной совместимости с производительностью   комбайнов CR компания New Holland разработала ряд   собственных соломорезок. Выберите конфигурацию   с четырьмя или шестью измельчителями и ветровыми   лопатками, установленными у внешних краев роторов для   получения высокой производительности разбрасывания.   Высокоскоростная (3500 об/мин) соломорезка обеспечивает   тонкое измельчение и широкое разбрасывание даже самых   тяжелых культур.


ВАШ ПОЛЕВОЙ ОФИС


Панорамный обзор 360sdgR


Широкое окно с выпуклым стеклом в комфортной   кабине комбайнера обеспечивает прекрасный обзор   всей жатки и разгрузочного шнека. Устанавливаемые по   заказу зеркала с электроприводом позволяют видеть во   всех направлениях и регулируются из кабины. Новый   монитор IntelliView™ IV позволяет подключать до трех   обзорных камер. Они станут вашими глазами на затылке   во время разгрузки, движения задним ходом, проверки   уровня зерна в бункере.


САМАЯ БОЛЬШАЯ И ТИХАЯ КАБИНА


Комбайны серии CR могут стать вашим   вторым домом во время уборочной  страды.   Комфортная кабина комбайнера имеет   объем 3,12 м3  , что намного превышает   показатели ближайшего конкурента.   Тишины и спокойствия в кабине удалось   добиться, снизив уровень шума до 74 дБ(А).


УДОБНО ЛИ ВАМ В КРЕСЛЕ


Кресло оператора и полноразмерное   кресло инструктора обеспечивают   комфортную посадку при длительной   работе. По выбору кресла оснащаются   тканевой или роскошной кожаной обивкой.   Кресло оператора с полной регулировкой   подстраивается для комфортной посадки   оператора любой комплекции.


ЯРКОЕ ОСВЕЩЕНИЕ ДЛЯ ТЕМНЫХ НОЧЕЙ


Комбайн CR превращает ночь в день   благодаря полному набору фар рабочего   освещения в стандартной комплектации.   В конце длинного рабочего дня вы   можете абсолютно безопасно покинуть   комбайн в свете фонаря, освещающего   лестницу в течение 30 секунд после   выключения зажигания.


ПРОХЛАДА ДАЖЕ В САМЫЕ ЖАРКИЕ ДНИ


Специально спроектированное   охлаждаемое отделение и   устанавливаемый по заказу   холодильник позволяют иметь под   рукой освежающие напитки в жаркие   рабочие дни. Кондиционер воздуха   входит в стандартную комплектацию.   По заказу можно установить систему   автоматического регулирования   температуры, которая автоматически   регулирует скорость вращения   вентилятора для поддержания заданной   температуры с точностью до одного   градуса Цельсия. Комбайн серии CR   определенно станет самым прохладным   местом в жару.


МАКСИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ БЕЗ ОСОБОГО ТРУДА


Интеллектуальная интуитивно понятная система автоматизации экономит время и   повышает производительность уборки. Многофункциональный рычаг станет незаменимым   помощником во время уборки. Можно регулировать все основные параметры машины   и жатки, включая высоту жатки, положение мотовила, включение разгрузки. На правой   панели эргономично расположены логично сгруппированные реже используемые функции.   Состояние функций машины можно быстро проверить на цветном мониторе IntelliView™ IV.


 УБОРКА НА ШИРОКОМ ЭКРАНЕ


Сверхширокий (31 см) монитор   IntelliView™ IV входит в стандартную   комплектацию и установлен на   подлокотнике. Оператор может   установить монитор в требуемое   положение на дуге обзора. Этот   интуитивно понятный цветной   сенсорный экран отслеживает и   отображает все функции и параметры   комбайна, которые можно изменить   простым касанием экрана.


 ВСТРОЕННАЯ СИСТЕМА ОПРЕДЕЛЕНИЯ УРОЖАЙНОСТИ И ВЛАЖНОСТИ


В основу разработки комбайнов серии CR легли функции точного земледелия. Информация   об урожайности постоянно обновляется и отображается на мониторе IntelliView™ IV. Эти   данные можно сохранить, загрузить и проанализировать в программном обеспечении точного   земледелия для создания точных карт урожайности. Карты можно использовать для точного   внесения удобрений с целью повышения урожайности и снижения расходов на удобрения.


ОПРЕДЕЛЕНИЕ ВЛАЖНОСТИ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ


Датчик влажности компании New Holland   измеряет содержание влаги в зерне   в режиме реального времени. Отбор   проб осуществляется с интервалом   30 секунд, а данные отправляются   в монитор IntelliView™ IV. Оператор   постоянно информируется о текущем   состоянии и может соответствующим   образом менять параметры машины.


СОЗДАНИЕ КАРТ УРОЖАЙНОСТИ


Запатентованный высокоточный датчик   урожайности, разработанный компанией New   Holland, общепризнан как лучший в классе.   Конструкция датчика устраняет истирающее   воздействие зерна. Датчик чрезвычайно точно   определяет урожайность независимо от типа,   сорта, содержания влаги в зерне. Более того,   калибровка выполняется всего один раз за сезон,   после чего система автоматически подстраивается   под изменяющиеся условия и тип культуры.


360°: CR


Новые комбайны серии CR были созданы с учетом   уменьшения времени простоя на ремонтной   площадке. Всем нам известно, как драгоценно   время в поле во время короткого периода уборки   урожая. Ко всем точкам обслуживания имеется   простой доступ, а значительно увеличенные   интервалы сервисного обслуживания позволяют   комбайнам проводить больше времени в   естественной среде — в поле!


•  Стандартный щеточный и дополнительный   вращающийся воздухоочистители каждые   две минуты направляют струю сжатого   воздуха под высоким давлением для очистки   вращающегося пылезащитного экрана. Это   особенно полезно при уборке кукурузы.


•  Простой доступ с земли ко   всем масляным фильтрам   и местам слива, а также   к централизованным   системам смазки повышает   эффективность технического   обслуживания.


•  Самоподдерживающиеся,   полностью   открывающиеся кожухи   обеспечивают свободный   доступ ко всем приводам   и точкам обслуживания.


•  Пластиковые крышки   ротора можно снять   без использования   инструментов, что   упрощает проведение   сезонных проверок.


•  Простой доступ к   воздушному фильтру   имеется с платформы   двигателя.


•  Уровни моторного и   гидравлического масел   можно легко проверить, не   открывая панели.

ac-terra.com

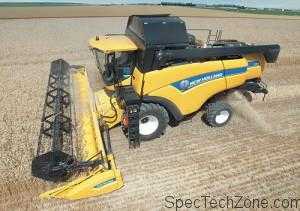

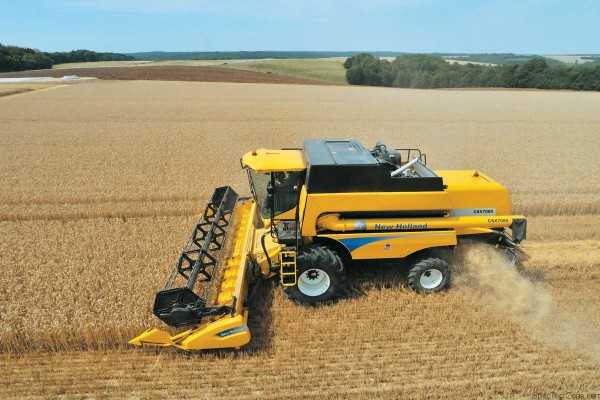

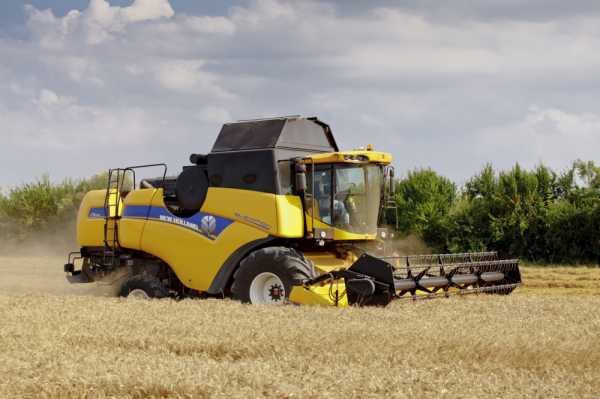

Клавишник растет – Зерноуборочный комбайн New Holland CX8.80


Почувствуйте разницу: New Holland установил кабину от роторных комбайнов CR на самые производительные машины CX


Во время прошлой страды демонстрировалось несколько клавишных комбайнов New Holland CX образца 2016 года. Нужно отметить, что в семействе CX появилась новая модель CX8.85, на которую, как и на CX8.80, устанавливается жатка Dual Stream. О жатке более подробно можно узнать в этом же номере. Львиная доля систем обработки зерновых, а именно молотилка, соломотряс и система очистки, перешла сюда от машин CX7000 и CX8000 Elevation. В частности, здесь присутствуют:

– Multi Thresh — регулировка подбарабанья относительно роторного сепаратора;

– Opti Speed — автоматическая регулировка скорости соломотряса в зависимости от крутизны уклона;

– Opti Clean — автоматическое выравнивание зерноочистки;

– Opti Fan — автоматическая регулировка скорости вентилятора в зависимости от уклона.



Так что же в CX имеется нового? Итак, спереди появилась усиленная приемная камера молотилки с увеличенной подъемной силой, доступная опционально для моделей CX8.80, 8.85 и 8.90. Дополнительная подъемная сила позволяет более крупным комбайнам работать с 12,5‑метровой жаткой Varifeed HD с выдвижным режущим аппаратом. Также изменилась емкость бункера для зерна на крупных моделях (см. подробности в таблице). Две самые большие версии получили 1000‑литровую прибавку, и тем самым объем перевозимого комбайном зерна увеличился до 12 500 л.


Кроме того, изменениям подверглись измельчитель и разбрасыватель соломы. Левая и правая отклоняющие пластины теперь регулируются независимо, упрощая настройку, если имеются боковой ветер и/или уклоны. Активный радиальный разбрасыватель Opti Spread изначально был разработан для семейства CR и на трех самых крупных моделях CX8 устанавливается опционально. Два лопастных ротора-разбрасывателя способны не только равномерно распределять солому по всей рабочей ширине — можно индивидуально настроить их скорость и направление разбрасывания, сохранить настройки и в дальнейшем использовать их по нажатию кнопки.


Рычаг управления и боковая консоль обеспечивают удобное и понятное управление. При необходимости около крыши может быть установлен второй дисплей IntelliView IV



Комбайнеры получили комфортную кабину Harvest Suite Ultra, которая устанавливалась на моделях CR. Это одна из лучших кабин среди комбайнов, имеющая широкую зону остекления, большой внутренний объем и эффективную шумоизоляцию, которая обеспечивает снижение уровня шума до 73 дБ (А). Все органы управления логически сгруппированы на консоли справа от оператора, а эргономичный рычаг управления движением оснащен прекрасно расположенными кнопками управления всеми основными функциями. На боковой консоли возвышается регулируемый дисплей IntelliView IV с удобными меню, рядом с которым также может быть дополнительно установлен второй экран.

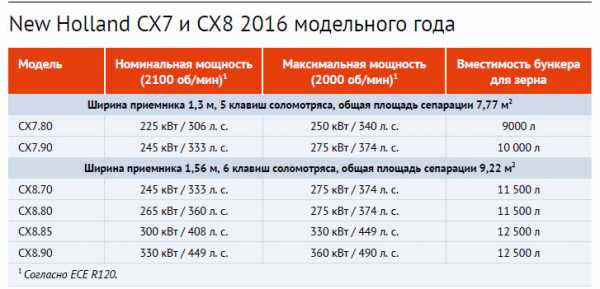

Двигатель FPT Cursor 9, используемый на моделях CX7.80 и CX8.85, соответствует требованиям Stage IV благодаря комбинации систем избирательного каталитического восстановления SCR и дизельного окислительного нейтрализатора DOC. Флагманский CX8.90 довольствуется двигателем Cursor 10 поколения Stage IIIB лишь с системой SCR.



Opti Spread — фирменная система распределения соломы New Holland. Это опция для моделей с CX8.80 по 8.90



Двигатель FPT Cursor 9 (265 кВт / 360 л. с. на изображенном CX8.80) оснащен системами SCR и DOC для соответствия нормам выхлопа Stage IV


Во время нашего знакомства с CX8.80 на поле мы убирали пшеницу урожайностью 10 т/га в довольно благоприятных условиях с влажностью 17–18 %. Имея впереди 9,15‑метровую жатку и измельчая солому, мы показали среднюю скорость работы 4,3 км/ч.


Производительность была прекрасной, если жесткая солома оказывалась немного сырой. Нагрузка двигателя колебалась в районе отметки 110 %, и при разгрузке на ходу мы должны были замедляться до примерно 3,2 км/ч, чтобы поддерживать обороты двигателя. В основном по ходу уборки мы пеклись о нехватке мощности двигателя, нежели о качестве молотьбы. Если бы у нас были CX8.85 или 8.90, мы бы могли поддать жару.


Дополнительные подробности

– Шины Michelin CerexBib IF 710/70 R42 спереди и 520/80 R26 сзади устанавливаются опционально. В зависимости от модели и размера жатки их можно использовать при давлении 1,5–2,6 бар спереди и 1,3 бар сзади, чтобы снизить уплотнение грунта. Общая ширина машины также достигла 3,29 м на 5‑клавишных моделях и 3,48 м — на 6‑клавишных.

– Если вам нужна лучшая проходимость, то модели CX7.90 и 8.80–8.90 могут оснащаться резиновыми гусеницами SmartTrax с подвеской Terraglide.

– Новые комбайны CX могут оснащаться системой телеметрии PLM Connect.

– Ожидается, что цена моделей CX7/CX8 будет примерно на 7 % выше, чем их предшественников.


Итак: к уборке 2016 года New Holland обновил свое самое крупное семейство комбайнов CX и добавил версию CX8.85. За исключением флагмана 8.90 на все остальные модели установлены системы SCR и DOC для их соответствия нормам выхлопа Stage IV.

И последнее, но не менее важное: обновленная кабина с удобными органами управления может оправдать повышенную цену

комбайна.

agroreport.ru

технические характеристики, устройство, фото и видео

Среди широкого ассортимента сельскохозяйственных машин отдельного внимания заслуживают зерноуборочные комбайны. Такая техника способна выполнять целый комплекс работ, направленных на уборку зерновых культур. Многофункциональность комбайнов делает данную процедуру максимально простой. Среди аграриев большой популярностью пользуется модель Нью Холланд 8080, которая при предельной экономичности отличается повышенной производительностью.

Комбайн Нью Холланд 8080

Всемирно известная компания New Holland Agriculture сегодня предлагает своим клиентам широкий спектр сельскохозяйственной техники, среди которой присутствует модель Нью Холланд 8080. Продукция поставляется более чем в 160 стран мира. Наличие 3000 дилеров расширяет географию деятельности фирмы.

История New Holland Agriculture начинается в далеком 1895 году. Именно тогда молодой Эйб Циммерман сумел организовать небольшое предприятие по ремонту сельскохозяйственной техники. Уже через десять лет с конвейера сошли первые кормодробилки. Было принято решение немного изменить род деятельности и сосредоточиться на производстве различных машин, которые могли бы понадобиться в сельском хозяйстве. Впоследствии существующий ассортимент продукции имел тенденцию к расширению.

Производитель сумел удовлетворить запросы даже самых востребованных клиентов. На сегодняшний день New Holland Agriculture предлагает самые различные средства механизации, позволяющие свести к минимуму объем ручного труда и добиться более высоких показателей урожайности.

Линейка, в которой представлена модель 8080, состоит из семи различных комбайнов. Все они обладают высокой производительностью и позволяют добиваться положительного результата в кратчайшие сроки. В модельном ряде представлены комбайны от 8030 до 8090. При этом главные отличия различных моделей заключаются в ширине жатки, мощностном потенциале комплектующей силовой установки, а также в величине объема зернового бункера. Максимальная мощность двигателя комбайна, представленного в этом ряде, достигает 455 л.с. Минимальный показатель в этом случае держится на уровне 272 л.с. Самый большой объём зернового бункера актуален для модели Нью Холланд 8090. Речь идет о вместительности, эквивалентной 10500.

Особенности

Модель Нью Холланд 8080 способна функционировать в различных условиях. Отличительной особенностью комбайна является наличие уникальной системы домолота зерна. Также следует добавить установку датчика высокой точности, который способен контролировать количество собранного зерна. Данное инновационное решение является результатом деятельности конструкторов компании. В случае перехода с одной культуры на другую настройки такого датчика изменяются автоматически, вследствие чего необходимость калибровки отпадает.

Фото комбайна Нью Холланд 8080

Кабина комбайна отличается повышенной комфортабельностью. Внутреннее оформление было выполнено с учетом всех требований эргономики. По своим габаритам кабина качественно выделяет на фоне конкурентных моделей комбайнов. Уже в базовой комплектации производители предлагают потенциальному покупателю качественную систему кондиционирования и большое количество настроек, обеспечивающих возможность комфортной работы в поле на протяжении большого временного промежутка.

Вся необходимая информация о функционировании различных систем выводится на большой монитор, встроенный в приборную панель. Данный элемент расположен с правой стороны от кресла оператора. Из кабины открывается хороший обзор. В процессе работы водитель может легко видеть поле, разгрузочный шнек и зерновой бункер. Это позволяет контролировать процедуру уборки зерновых культур.

Для оптимизации рабочего процесса в ночное время комбайн оснащается четырнадцатью фарами, которые обеспечивают качественный круговой обзор. Дополнительно осветительные элементы также установлены в зерновом бункере.

Колонка с рулевым колесом может регулироваться в трех различных направлениях. В кабине установлена система автоматического контроля температурных показателей, что позволяет создавать наиболее благоприятные условия работы. Посредством использования рычага управления можно разрешать множеством задач, среди которых — корректировка высоты среза, регулировка частоты вращения мотовила, а также подъём и опускание жатки.

Кабина комбайна установлена на четырех сайлент-блоках. Данная конструктивная особенность позволяет минимизировать количество вибраций и шума, возникающего в процессе работы. За улучшение качества звукоизоляции отвечает также факт использования современных изолирующих материалов.

Преимущества и недостатки

К преимуществам комбайна Нью Холланд 8080 можно отнести широкую автоматизацию зерноуборочной машины. Так, использование системы автоматического управления SmartSteer позволяет повысить уровень производительности посредством обеспечения реза по всей ширине жатки. При помощи дополнительных опций осуществляется автоматическое управление скоростью и направлением движения. В случае необходимости оператор может легко перейти на ручное управление.

Управление движения регулируется благодаря наличию специального лазерного сканера. Последний способен различать срезанные и несрезанные стебли культур. Некоторые особенности конструкции позволяют складировать солому в валок, а также при необходимости измельчать её и равномерно разбрасывать по всей ширине среза жатки. Использование специальных датчиков на подъёмнике очищенного зерна способствует обеспечению контроля уровня влажности срезанной массы.

Комбайн Нью Холланд 8080 оснащается специальной самовыравнивающейся системой, которая позволяет поддерживать очищающую способность даже на уклонах. Реализация уникальной схемы обмолота минимизирует уровень потерь скошенного урожая.

Внутри кабины расположено специальное приспособление для активного охлаждения. Здесь можно хранить продукты или бутылки с водой. Объём такого элемента составляет 1,5 л.

Лестница обеспечивает простой и удобный доступ в кабину. В целях уменьшения ширины комбайна при транспортировке по дорогам общественного значения лестницу можно повернуть перед передними колесами. Использование большого количества фар способствует увеличению рабочей смены во время жатвы.

Наиболее проблемными моментами комбайнов данной марки являются масляные радиаторы гидравлической системы. Необходимость в замене этих элементов возникает на втором году эксплуатации сельскохозяйственной техники.

Кроме этого, могут выходить из строя гидравлические распределители. Первоначальной проблемой является образование небольших микротрещин в каналах, размер которых постоянно увеличивается. В результате этого возможны большие утечки масла.

Чтобы избежать каких-либо проблем при интенсивной эксплуатации комбайна Нью Холланд 8080, рекомендуется своевременно проводить техническое обслуживание модели. Кроме этого, целесообразнее всего при ремонте отдавать предпочтение оригинальным комплектующим деталям.

Устройство

Комбайн Нью Холланд 8080 имеет большой барабан и сепаратор роторного типа. Данная особенность способствует увеличению общей производительности машины на 15%. Наличие выдвижного стола позволяет минимизировать количество потерь урожая от осыпания. Этому также способствует большая поверхность подбарабанья.

На первоначальном этапе колоски срезаются режущим аппаратом, а затем направляются на платформу жатки. Впоследствии вся скошенная масса транспортируется к наклонному корпусу посредством использования шнека.

Перед молотильным барабаном расположен камнеуловитель. Именно здесь собираются все твердые частицы, которые могут повредить механизм. Небольшие элементы очищаются при помощи вентилятора, в результате чего внутрь барабана попадают только чистые колосья.

Очищенное зерно ссыпается в камеру зернового шнека. Солома попадает на соломотряс, а после этого — в измельчитель. Те колосья, которые были плохо очищены после первого цикла, повторно направляются в молотильный барабан.

Технические характеристики

Нью Холланд 8080 комплектуется двигателем Iveco Cursor 9. Данная вариация силовой установки при объеме 3 л. способна вырабатывать 394 л.с. Мотор агрегируется четырехскоростной коробкой переключения передач.

Ширина жатки комбайна варьируется в пределах 5,18-9,15 м. Бункер для зерна способен вместить до 10500 л. Модель разгоняется до 30 км/ч, что положительно сказывается на общей производительности.

Отдельного внимания заслуживает факт наличия системы стабилизации высоты стерни и поперечной стабилизации. В результате этого можно говорить о максимальной эффективности работы машины.

Технические характеристики комбайна Нью Холланд 8080:

ХарактеристикиПоказатели
Ширина среза жатки, м5,18-9,15
Диаметр мотовила, м1,07
Габариты молотильного аппарата, м:
— ширина1,56
— диаметр0,75
Диаметр барабанного сепаратора, м0,72
Площадь подбарабанья, м1,18
Ширина подбарабанья, м1,5
Объем зернового бункера, л10500
Объем топливного бака, л1000
Общая масса, кг13830
Количество лопастей вентилятора очистки6
Двигатель:
— модельIveco Cursor 9
— мощность394 л.с.
Максимальная скорость, км/ч30
Габариты, мм:
— длина9070
— ширина3700
— высота3920
Приводзадний
Трансмиссия:
— типгидростатический
— количество передач4

На видео зерноуборочный комбайн Нью Холланд 8080:

allspectech.com

Кормоуборочный комбайн NEW HOLLAND FR

Наименование и характеристикиFR450FR500FR600
ДВИГАТЕЛЬNew Holland FPT Cursor 10  Tier III, объем 9 лNew Holland FPT Cursor 13 Tier III, объем 12,9 лNew Holland FPT Cursor 13 Tier III, объем 12,9 л
6 цилиндров, турбо наддув, интеркулер, топливный бак 1220 л., роторный пылезащитный экран радиатора с вакуумным пылесосом, с гидравлическим приводом и щеткой очистки, система предварительной очистки воздуха, встроенный воздушный компрессор, дополнительный фильтр-сепаратор очистки топлива
Номинальная мощность 395 л.с. (291кВт)466 л.с. (343 кВт)553 л.с. (405кВт)
Максимальная мощность 424 л.с. (312 кВт)500 л.с. (368 кВт)600 л.с. (440 кВт)
ТРАНСМИССИЯ И РУЛЕВОЕ УПРАВЛЕНИЕ4-х скоростная гидростатическая КПП, электронное управление КПП, блокировка дифференциала, гидростатическое рулевое управление, регулируемая по ширине рулевая ось
ПИТАТЕЛЬ3 стальных ролика, 1 ролик с металл детектором, система защиты HydroLoc, гидравлический привод роликов, гидравлический привод реверса питающих роликов и жатки, 4-х скоростная КПП питателя (2 скорости с механическим переключением, 2 скорости с электронным переключением), длина резки от 4 до 88 мм, система MetaLoc детекции металла (6 зон) с индикацией места обнаружения на экране монитора и сигналом оповещение оператора
УСКОРИТЕЛЬ МАССЫДиаметр барабана – 525 мм, тыльная износостойкая пластина, 18 лопастей с регулировкой положения
ИЗМЕЛЬЧИТЕЛЬБарабан диаметром – 690 мм и шириной 890 мм, скорость вращения – постоянная 1132 об/мин., система заточки ножей с электронным управлением, трехточечное крепление приемной камеры для быстрого доступа к измельчителю, базовая схема установки ножей 2 x 12;  система ADJUST-O-MATIC автоматической заточки ножей с электронным управлением, камень заточки с настройкой положения, индикация степени износа камня, выбор длительности цикла заточки от 3 до 10 минут, автоматическая настройка противорежущего бруса, система самодиагностики; система VARIFLOW переключения (управления плющильным аппаратом) из режима уборки кукурузы в режим уборки травяных культур; система SMARTLOC автоматической настройки длины резки в зависимости от влажности убираемой массы
СИЛОСОПРОВОДДиапазон поворота – 210 град., электронное управление положением и высотой,
ширина рукава – 330 мм, 2 скорости перемещения, память на 3 позиции положения рукава
СИСТЕМЫ УПРАВЛЕНИЯ ЖАТКОЙЭлектронное управление высотой жатки, электронный контроль копирования рельефа, вал и карданный привод жатки, система Power Cruise II – поддержания постоянной скорости и мощности
КАБИНА И ОРГАНЫ УПРАВЛЕНИЯПанорамное остекление, кресло оператора с пневматической подвеской, сиденье инструктора, кондиционер и климат-контроль кабины, монитор рабочих параметров IntelliView™ IV с сенсорным управлением, электронное управление измельчителем и питателем, мультифункциональная ручка управления, большие зеркала заднего вида с электронной регулировкой и подогревом, улучшенный пакет освещения:
7 передних фар на крыше кабины, 2 задних фары освещения на бампере, 2 боковые фары на крыше кабины, 2 фонаря освещения на силосопроводе
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ2 проблесковых маячка, огнетушитель, инструкция по эксплуатации, каталог запасных частей, контейнер для инструментов, система смазки рабочих органов, система картирования урожайности, датчики влажности и урожайности
ГАБАРИТНЫЕ РАЗМЕРЫ
с шинами 800/65R32
(Д x Ш x В), мм
6980 x 3360 x 3760
Базовый вес (без жатки), кг12 300

tsc-t.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
