Зерноуборочный комбайн Claas Lexion 770

Выше интеллект, дальше выгрузка

Под тегом Auto Threshing в Claas продолжают продвигать свою стратегию Cemos Automatic. Помимо этого, инженеры компании разработали новую ременную наклонную камеру и выгрузной шнек 7XL. Редакторам profi посчастливилось обкатать первую предсерийную машину на пшеничном поле в Мекленбурге.

В мировых агроСМИ уже публиковались фото замаскированного прототипа Lexion с увеличенным зерновым бункером и, по всей видимости, обновленным измельчителем. Но дела зашли все же не так далеко, ибо осенью 2017 года компания Claas представила лишь обновленную версию знаменитой серии, которая, впрочем, вобрала в себя интересные технологические новинки.

Инновационным оказался опциональный ременный транспортер, который предлагается в качестве альтернативы серийному исполнению наклонной камеры (только в комплекте с направляющим роликом и системой удаления пыли). В этом случае на смену проверенным временем цепям приходят четыре зубчатых ремня с усиленными подающими пластинами. Привод ремней осуществляется сверху, а направляющие диски на переднем валу не дают им сместиться в сторону. За счет новинки в Claas планируют обеспечить более тихий и спокойный ход в наклонной камере. К тому же ремни потребуется натягивать гораздо реже, а их чувствительность к попадающим в наклонную камеру камням гораздо ниже. Опасений по поводу долговечности у представителей компании также не возникает: по их мнению, те будут служить вдвое дольше, чем цепи. И это внушает доверие, ведь подобные ремни давно используются и на свекло-, и на картофелеуборочных комбайнах, и весьма успешно.

Новый складной выгрузной шнек именуется 7XL. То, что многие конкуренты предлагают уже несколько лет, машиностроители из Харзевинкеля сделали доступным для 700-й серии Lexion. При этом они усилили не только выгрузной шнек, но и стенку бункера в целом, так что дооснастить уже проданные комбайны складным шнеком не получится, а сама опция предлагается только для гусеничных моделей (TerraTrac) с 13,5- и 11-кубовым бункером.

Удлиненный выгрузной шнек пользуется спросом прежде всего у предприятий, которые используют систему CTF, Controlled Traffic Farming (т. е. систему с прописанными маршрутами движения сельхозтехники) с жестко установленными 12-метровыми технологическими колеями, так чтобы колея прицепа-перегрузчика точь-в-точь совпада-ла с колеей, по которой до этого двигался комбайн. Сейчас для обеспечения оптимальной выгрузки из комбайна в движущиеся строго по колее большие прицепы шнеку не хватает только управляемого лотка. Вторая часть шнека раскладывается и складывается при помощи линейного двигателя, управление которым осуществляется путем нажатия и удержания уже знакомых кнопок для приведения шнека в транспортное/рабочее положение. Для обеспечения лучшей устойчивости работы и запаса высокого крутящего момента при начале выгрузки привод системы выгрузки из бункера на шнеке 7XL также был модернизирован: вместо гидравлического натяжителя приводных ремней вся система выгрузки включается посредством однодискового сухого сцепления.

С помощью нового устройства Cebis Mobile (справа вверху) осуществляется управление системой Cemos Automatic. Здесь даже отображается…

…Снимок, сделанный камерой Grain Quality, которая располагается в зерновом элеваторе

Технические характеристики
Claas Lexion 770 TerraTrac
Жатка Vario 1230	Ширина захвата 12,30 м, Auto-Contur, регулируемый стол, по желанию с оборудованием для уборки рапса, Laser Pilot (электрооптическая система рулевого управления) или GPS Pilot (спутниковая система рулевого управления).
Система обмолота	Система обмолота APS с ускорителем диаметром 45 см, молотильным барабаном диаметром 60 см, шириной 1,70 м, подбарабанье, площадь обмолота которого составляет 1,9 м2.
Сепарация остаточного зерна	Два 45-сантиметровых эксцентрично расположенных ротора с изменяемой скоростью вращения, длиной 4,20 м.
Очистка	Система Jet-Stream с электрической регулировкой решет, площадью 6,20 м2, 8-секционный турбовентилятор.
Складирование зерна	13,5-кубовый зерновой бункер, производительность выгрузки 130 л/с.
Соломоизмельчитель	SpecialCut II с радиальным распределителем.
Двигатель	6-цилиндровый рядный двигатель Mercedes Benz OM 473 с рабочим объемом 15,6 л, максимальной мощностью 430 кВт / 585 л. с. (согласно ECE-R 120), норма токсичности выхлопных газов Stage IV (Tier 4 f), оснащен катализатором избирательной каталитической нейтрализации, объем топливного бака составляет 1150 л, объем бака для AdBlue 80 л.
Ходовая часть	Двухступенчатая гидростатическая, по желанию комплектуется гидропневматической подвеской гусеничного шасси, автоматическое регулирование производительности и максимальная скорость 30 км/ч.
Цена по прайс-листу	660 000 € в тестируемом исполнении с шасси TerraTrac, Vario 1230, GPS и Cruise Pilot, а также Cemos Automatic в комплекте с Auto Threshing и т. д.
Данные производителя.

Итак: и ременный транспортер наклонной камеры, и выгрузной шнек 7XL нового комбайна Lexion, которые Claas впервые представил на прошедшей выставке Agritechnica, являются очень интересными техническими решениями. Шнеку не хватает лишь управляемого лотка, для того чтобы было еще удобнее загружать транспорт, движущийся по технологической колее, особенно при работе на склонах. А вот по-настоящему интересными оказались разработки в сфере автоматизации. Датчики оценки качества зерна открывают новые возможности для создания систем комплексного автоматического регулирования. Таким образом, возможности комбайна в сфере автоматического регулирования и контроля свой работы постоянно расширяются. Если же прибавить к этому систему автоматической регулировки скорости и автоматическое рулевое управление, то труд механизатора, по крайней мере сугубо теоретически, все больше и больше становится похожим на работу пилота самолета…

Текст и фото: Хуберт Вильмер

Подпишись и читай материал полностью

agroreport.ru

Технические характеристики зерноуборочных комбайнов LEXION фирмы CLAAS

02-09-2016

Уборка зерновых культур — один из самых сложных процессов сельскохозяйственного производства. Она существенно зависит от погодных условий, типов и сроков созревания зерновых культур. Нарушение оптимальных сроков уборки приводит к значительным потерям зерна. Все это выдвигает высокие требования к зерноуборочным комбайнам: производительности, качеству выполнения технологических процессов, минимизации затрат труда, адаптации к условиям уборки. Этим требованиям удовлетворяют новые модели зерноуборочных комбайнов LEXION фирмы CLAAS, технические характеристики которых приведены в таблице 1. Комбайны моделей 770 и 760 оснащены двигателями фирмы MERCEDES BENZ, комбайны моделей 750 и 740, а также модели шестисотой серии 670, 660, 650, 640, 630 и 620 двигателями CATERPILAR. (Мощность двигателей в таблице приведена по стандарту ECER 120) Комбайны LEXION комплектуются широким набором приставок для уборки различных культур: жатками для уборки зерновых шириной захвата 5,4 м.,6,00 м.,6,6 м.,7, 5 м. и 9,0 м. Жатками для риса, рапса, сои. Початкоотделителем для уборки кукурузы, валковым подборщиком RAKE UP для двухфазной уборки зерновых культур, складывающимися жатками захватом 4,5 м и 5,4 м., а также жатками VARIO захватом 5,4;6,0;6,6;7,5;9,0;10,5 и 12 м. Складывающиеся жатки избавляют от необходимости монтировать и демонтировать их при переезде с одного поля на другое, значительно сокращают время при переводе комбайна из транспортного положения в рабочее. При этом отсутствует необходимость в транспортной тележке для перевозки жаток. Транспортный габарит жатки составляет 3м, что обеспечивает проезд по проселочным дорогам. При уборке зерновых стол жатки VARIO (расстояние между режущим аппаратом и шнеком) можно беступенчато уменьшать на 100 мм и увеличивать на 200 мм в зависимости от высоты стеблестоя и тем самым оптимизировать поток массы в молотильный аппарат. Жатки VARIO могут использоваться для уборки рапса. В этом случае стол удлиняется на 500 мм. Жатки FLEX шириной захвата 4,5;5,1;6,0;7,5 и 9,0 м, предназначенные для уборки сои, гороха и др.бобовых культур, оснащаются гибким ножевым брусом, который автоматически адаптируется к минимальным неровностям почвы. Прогиб режущего аппарата при этом может быть до 100 мм. Чтоб обеспечить оптимальное качество и необходимую частоту среза, жатки для уборки риса оснащаются беспальцевым двухножевым режущим аппаратом с сегментами специальной закалки. Для уборки кукурузы используются 6;8 и 12 рядные початкоотделители CONSPEED с коническими вальцами или CONSPEED LINEAR с цилиндрическими вальцами. В транспортном положении початкоотделители складываются до ширины 3 м. Подсолнечник убирается 12- и 16 рядными жатками SUNSPEED. Принципиально новыми являются жатки MAXFLO захватом 10,5 и 12 м для уборки зерновых культур в районах с невысокой урожайностью. В отличие от жаток с шнеками, срезанные растения подаются к наклонной камере комбайна ленточными транспортерами. В середине жатки масса захватывается установленными по бокам подающими шнеками и направляются в наклонную камеру. Жатка MAXFLO может использоваться в качестве валковой жатки при двухфазной уборке зерновых культур. Система копирования рельефа поля CLAAS CONTOUR, установленная на жатках комбайнов, следит за тем, чтобы давление жатки на почву оставалось на установленном водителем уровне. В качестве дополнительной комплектации на жатках может быть установлена электрогидравлическая система копирования рельефа AUTOCONTOUR, которая в автоматическом режиме копирует поле как в продольном, так и поперечном направлениях к движению комбайна. Наряду с поддержанием параллельности жатки полю эта система поддерживает заданную высоту среза и заданное давление на почву. Жатка оснащается также системами авторегулирования частоты вращения мотовила и его положением по вертикали и горизонтали. Зерноуборные комбайны LEXION оснащаются молотильным устройством APS (ускорение перед обмолотом). Суть устройства состоит в том, что перед основным барабаном устанавливается барабан-ускоритель, который повышает скорость подачи массы к молотильному барабану от 3 м/c до 20 м/с. Ускотрительный барабан обеспечивает более равномерную подачу массы. Поток массы становится тоньше на 33%. Благодаря центробежной силе повышается сепарация зерна на подбарабанье ускорителя. Здесь отделяется до 30% зерна, что значительно уменьшает нагрузку на основное подбарабанье. Под молотильным барабаном установлено трехсекционное подбарабанье MULTICROP с углом охвата 142 градуса. Такое подбарабанье облегчает переналадку комбайна на уборку с одной культуры на другую, например, с зерновых на кукурузу. Ввиду наличия двух подбарабаний (под ускорителем и молотильным барабаном) площадь сепарации зерна значительно возрастает. Ускоритель, молотильный барабан и отбойный битер вращаются синхронно. При изменении числа оборотов барабана автоматически изменяется частота вращения ускорителя и отбойного битера. Молотильная система APS увеличивает производительность комбайна на 20%. Зерноуборочные комбайны LEXION модели 740,750,760 и 770 имеют совершенно новую систему сепарации соломы ROTO PLUS. Принцип ее действия состоит в том, что обмолоченная масса, выходящая из молотильного устройства APS, разделяется битером на 2 потока и направляется в 2 барабана длиной 4,2 м. Внутри каждого барабана эксцентрично расположены роторы, вращающиеся в противоположные стороны. Частота вращения роторов регулируется через систему CEBIS в диапозоне у моделей 740,750 и 760 от 360 до 1050, а у модели 770 от 540 до 1250 об/мин. Этим достигается не только быстрая адаптация частоты вращения под различные культуры и условия уборки, но и обеспечивается оптимизация производительности комбайна. Эксцентричное расположение роторов способствует оптимальной транспортировке массы, ее интенсивному разрыхлению, эффективной сепарации зерна под действием центробежных сил. Роторная система сепарации зерна из соломы производительней, чем классический клавишный соломотряс. Фирма CLAAS является единственным производителем системы APS HYBRID SYSTEM, сочетающей систему обмолота APS и скомбинированной с ней системой сепарации ROTOR PLUS. Взаимодействие этих двух систем обеспечивает высокий уровень производительности и позволяет минимизировать потери. На комбайнах LEXION 600-й серии установлены клавишные соломотрясы длиной 4,4 м. Модели 660,650,640 с шестью клавишами, модели 630 и 620 пятиклавишные. Клавиши открытые, четырехступенчатые. Для активного рыхления массы, поступающей на соломотрясы, они оснащены системой сепарации MSS, представляющей собой установленный над клавишами барабан с управляемыми пальцами. Комбайны LEXION моделей 740, 750, 770 оборудованы системой очистки JET STREAM, согласованной с системой сепарации ROTO PLUS’. Двойным обдувом ступеней перепада достигается интенсивная предварительная очистка. Высота первой ступени падения 150 мм. Длинный канал под днищем обеспечивает равномерное давление воздуха. На модели 770-турбовентилятор 8-лопастной. На моделях 740 и 750 шестилопастной. Интенсивность воздушного потока регулируется из кабины. Предварительная сортировка массы осуществляется на подготовительном днище. Зерно проходит вниз, что позволяет снизить нагрузку на верхнее решето и повысит качество очистки. На моделях 670, 660, 650 и 640 турбины шестилопастные, на моделях 630 и 620 четырехлопастные. Для работы на склонах все модели могут быть оснащены системой очистки 3-D. Динамическое выравнивание на склоне осуществляется за счет управления верхним решетом. При боковом наклоне комбайна до 20 градусов его производительность сохраняется. Комбайны LEXION оснащены зерновыми бункерами емкостью от 8600 л у модели620, до 12000 л у модели 770 Производительность выгрузки от 90 у модели 620 до 110 л/с у модели 770. Для всех моделей LEXION поставляются измельчители соломы SPECIAL CUT II с 52, 64, 72, 88 и 108 ножами. Разбрасывание соломы по устанавливаемой ширине захвата осуществляется радиальным соломоразбрасывателем, состоящим из двух вращающихся в противоположные стороны роторов. Для работы на склонах фирма производит модели LEXION MONTANA 630, 670, 750 и 770. Шасси MONTANA компенсируют поперечный кран до 17% и продольный кран до 6%. Автоматическое выравнивание крана управляется системой MULTICONTUR. Комбайны LEXION модели 670, 750, 760 и 770 могут быть оборудованы гусеничным шасси TERRA TRAC. Значительно увеличивающаяся при этом, по сравнению с колесами, площадь опоры ведет к снижению удельной нагрузки на почву и обеспечивает сохранение ее структуры. TERRA TRAC позволяет комбайну перемещаться между полями быстрее, продлевает рабочее время и повышает его производительность. В новой системе TERRA TRAC все компоненты (колеса и опорные ролики) имеют отдельные подвески, что повышает комфорт комбайнера и обеспечивает устойчивость на поворотах. Комбайны LEXION оснащены комфортабельными кабинами, обеспечивающими механизатору комфортные условия работы. Кабины более просторны, чем в предыдущих моделях. Автоматический кондиционер создает предпочитаемый водителем микроклимат. Активный климат-контроль обеспечивает оптимальную вентиляцию очищенного фильтром воздуха. Низкий уровень шума, регулируемая рулевая колонка, сидение, регулируемое в соответствии с весом и ростом комбайнера, обеспечивает ему свободу движений, отличный круговой обзор. Многофункциональный манипулятор (джойстик), вмонтированный в правый подлокотник сидения комбайнера, позволяет максимально комфортно управлять комбайном: скоростью и направлением движения, поднятием и опусканием жатки, управлением мотовила, разгрузкой зернового бункера, включением и выключением систем: AUTOCONTUR, AUTOPILOT, LASER PILOT. Комбайны LEXION оснащены бортовой электронной системой CEBIS. С ее помощью контролируются, сравниваются с номиналом и автоматически настраиваются параметры работы комбайна. Экран CEBIS’ с диагональю 21 см обеспечивает идеальную видимость. Визуальный контроль домолота с сиденья комбайнера осуществляется с помощью электронной системы GRAINMETER. Измерение производительности и влажности зерна — системой QUANTIMETR. Все изложенное позволяет сделать вывод: высокопроизводительные комбайны LEXION эффективны для высококачественной уборки зерновых культур при высокой урожайности.

agro-teks-plus.com.ua

Комбайн Claas Lexion 480: характеристики, цена, отзывы, аналоги

Зерноуборочная техника немецкой компании Claas пользуется на мировом рынке стабильно высоким потребительским спросом. Популярности выпускаемого ассортимента способствует универсальность, экономичность, производительность и эксплуатационная надежность брендовых машин разных мощностных категорий.

Одна из наиболее удачных разработок этого производителя — роторный комбайн Claas Lexion 480. Благодаря прогрессивной схеме обмолота и оптимальному сочетанию качества и стоимости, модель массово производилась на протяжении восьми лет.

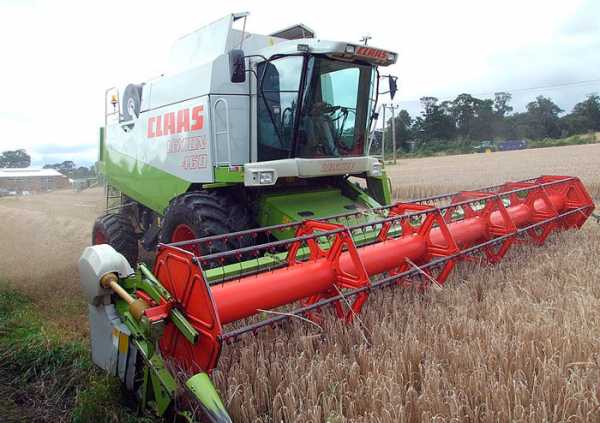

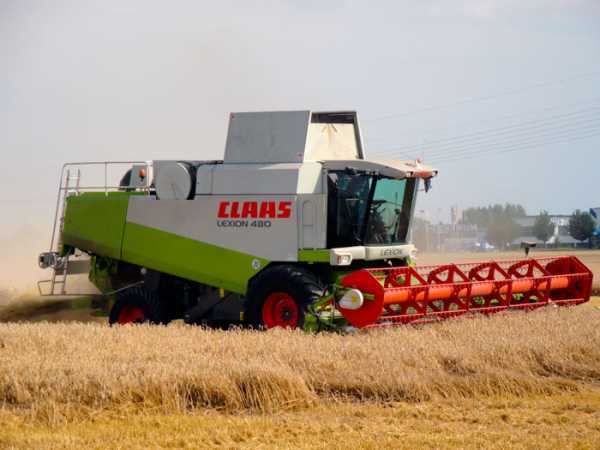

Фото: комбайн Claas Lexion 480

Особенности конструкции

В процессе модернизации, последние серии были оснащены системами безопасности для работы на крутосклонном рельефе и более совершенным оборудованием для компьютерного контроля рабочих процессов.

На эксплуатационных характеристиках серии 480 положительно сказалась замена штатного двигателя Daimler Chraysler более мощным и экономичным по расходу топлива силовым агрегатом CATERPILLAR.

Комбайн этой модели характеризуется:

высоким уровнем автоматизации и компьютеризации основных рабочих процессов и управления;
небольшим временем подготовки к работе и увеличенным до 50 часов временным интервалом между техническими обслуживаниями;
удобным доступом к регулировочным точкам, позволяющим в несколько раз сократить время перенастройки основных систем и агрегатов для уборки разных видов зерновых, бобовых и масличных культур.

Комбайн Клаас Лексион 480 по уровню комфортности рабочего места оператора соответствует рекомендациям действующих европейских стандартов.

Технические характеристики

Модель комплектуется турбированными дизельными двигателями жидкостного охлаждения объемом мощностью 400 и 412 л.с. В достоинствах этих силовых агрегатов:

гибкие тяговые характеристики;
большой запас крутящего момента;
небольшой удельный расход топлива;
стабильность рабочей температуры при длительной эксплуатации на высокооборотных режимах.

Автономность работы комбайна на удалении от заправочных пунктов повышена увеличением емкости топливного бака до 800 литров. Проходимость обеспечивает фирменная автоматическая трансмиссия CLAAS 4-trac и полноприводное шасси формулы 4х4.

Модель	Lexion 480 (1996 — 2001)	Lexion 480 (2001 — 2003)
Двигатель	Mercedes-Benz OM 401 LA, V6T	Caterprillar C12, 6T
Объем двигателя, см3	10964	11946
Мощность, л.с.	400	412
Топливный бак, л	800	800
Кол-во передач	3	3
Тип трансмиссии	гидравлическая	гидравлическая
Скорость движения, км/ч	0 — 26,5	0 — 26,5
Ширина жатки комбайна, см	750	750
Ширина альтернативной жатки, см	660,900	660,900
Объем бункера, л	8500	8500

Система роторного обмолота APS

Конструкция молотильного контура включает в себя многорежимный роторный барабан диаметром 60 см и шириной 1700 мм, с рабочим диапазоном 362-1050 об/мин. При включенном редукторе этот показатель снижается до 158-457 об/мин.

Пропускная способность и производительность обмолота реализуется большой площадью сепарации и конструкцией битера, исключающего потери зерна при обработке соломенно-зерновой массы с повышенной влажностью.

Жатка

Эти навесные устройства представлены в нескольких вариантах, в том числе версии Варио, с рабочим захватом от 5,4 до 12 метров. Автоматика AUTO CONTOUR позволяет программировать высоту среза, использовать преимущества плавающего режима, менять угол атаки для качественной уборки низкорастущих и полегших зерновых и бобовых культур.

В схеме обмолота задействованы преимущества системы сепарации MSS, обеспечивающей производительное разделение зерновой массы и соломы. Фирменная пространственная система очистки 3-D с динамической компенсацией крена стабилизирует производительность работы комбайна на сложных участках с уклоном до 20%.

Вспомогательное оборудование

Возможности комбайна расширены за счет большого объема бункера на 8500 л и высокой производительности шнекового транспортера (до 100 л/сек.). Эти параметры позволяют уменьшить время вынужденных простоев для выгрузки собранного зерна в транспортные средства.

Машина с помощью приставок и переходников может агрегатироваться с широким ассортиментом специального навесного оборудования, предназначенного для получения семенного материала кормовых и технических культур.

Измельчитель Special Cut II

Конструкция комбайна предусматривает укладку обмолоченной соломы в компактные валки или измельчение с последующим распределением резанной соломенной массы тонким слоем по следу комбайна.

Преимущества

По мнению владельцев и эксплуатационников, в перечень достоинств комбайна Каас Лексион модели 480 входит:

оптимальное соотношение стоимости и эксплуатационных характеристик;
эффективная работа встроенной автоматики и электронного контроля режимов работы основных и вспомогательных систем;
экономный расход топлива, масел и других расходных материалов;
надежность и продолжительный ресурс систем комбайна и комплектующего оборудования;
малозатратное по объему работ и затратам времени регламентное обслуживание;
взаимозаменяемость унифицированных запасных частей и агрегатов;
повышенный комфорт кабины, позволяющий оператору сохранять высокую производительность труда на протяжении всей рабочей смены.

Перечень можно дополнить эффективностью светотехнического оборудования, безотказной работой бортовой гидравлики, электронных и компьютерных систем, широким диапазоном рабочих и транспортных скоростных режимов.

Недостатки

В первую очередь, это высокая стоимость послегарантийного сервисного обслуживания. Также имеет место дефицит учебных материалов, отсутствие полноценной информации по самостоятельному ремонту комбайновой техники в полевых условиях. В отзывах претензии к качеству использованных материалов и заводской сборки практически отсутствуют.

Видео: 480-й в работе

Ценовой диапазон комбайнов модели Клаас Лексион 480

Машина снята с производства в 2004 году, поэтому предложения по продаже новых комбайнов в информационном поле отсутствуют. Цена подержанной техники формируется с учетом заводской комплектации и технического состояния материальной части, остатка межремонтного и эксплуатационного моторесурса.

Ценовой диапазон на бэушные комбайны выпуска 2002-2004 года варьируется в пределах 70 000 – 80 000$. Стоимость более ранних серий существенно ниже.

Аналоги

Основную конкуренцию комбайнам Клаас 480-й модели составляет брендовая продукция компаний Джон Дир и Нью Холланд. Повышенным спросом пользуются универсальные, однотипные по производительности комбайны John Deere S 670, NEW HOLLAND-CX 8090 и Case IH Axial Flow 8230, с силовыми агрегатами мощностью от 450 л.с.

Отзывы владельцев

Мой бизнес базируется на производстве семян элитных сортов сахарной свеклы. Собственной уборочной техникой пока не обзавелся, поэтому в уборочный сезон арендую у соседней агрофирмы 400-сильный комбайн Клаас. Арендные расходы компенсируются высоким качеством конечного продукта, практически полным отсутствием потерь, полученной от бортового компьютера информацией об урожайности с единицы площади, влажности и других важных параметрах.
Антон

В большинстве своем импортная зерноуборочная техника вне всякой критики. Наши комбайны Клаас Лексион, выпущенные соответственно в 2001 и 2003 году при минимальном остатке моторесурса по производительности не уступают новым машинам. После завершения своих работ помогаем соседям. Только за счет сдачи комбайна в аренду полностью окупаем стоимость топлива и масел, а также значительную часть стоимости сервисных работ.
Валерий

agromania.com.ua

Прорыв в четвертое измерение — Зерноуборочный комбайн Claas Lexion 780TT

Внешне новое поколение комбайнов Lexion отличается, например, более высокой и отвесной передней стенкой зернового бункера, вмещающего до 13,5 м3

Всерьез говорить о прорыве последнего поколения Lexion в новое измерение будет, конечно же, преувеличением, однако Claas не ограничился лишь адаптацией своих комбайнов к более строгим нормам токсичности. Парни из Харзевинкеля усовершенствовали целый ряд узлов и агрегатов, о которых, вне всякого сомнения, стоит упомянуть.

И действительно, с новыми двигателями дело спорится: в последней модели Lexion установлен силовой агрегат от Mercedes-Benz максимальной мощностью ни много ни мало 626 л. с. (согласно ECE R 120). Работая на этом комбайне, обращаешь внимание не только на увеличенную на 41 л. с., по сравнению с предшественником, мощность. Невероятно подкупают выносливость и экономичность нового мотора: как только действительно приходится туго, на помощь приходят мощные 2800 Н·м максимального крутящего момента. Но более подробно об этом мы поговорим чуть позже.

Чтобы соответствовать нормам токсичности выхлопных газов Stage IV, в 6‑цилиндровом двигателе с рабочим объемом 15,6 л имеются, наряду с давлением 2300 бар в системе впрыска Common Rail, еще и катализатор SCR и система рециркуляции отработанных газов. Тем самым Claas обещает снижение расхода топлива и AdBlue на 5 %. Кроме того, по-новому выглядит изоляция выхлопной системы с двойной стенкой, изготовленная из нержавеющей стали, что, в свою очередь, должно снизить внешнюю температуру на 50 %.

В комбайне используется система охлаждения Dynamic Cooling, способная изменять число оборотов вентиляторов исходя из потребности в охлаждении. Она уже использовалась в предыдущих моделях, но о том, чтобы вентилятор автоматически начинал вращаться быстрее при откинутой выгрузной трубе, продувая радиатор, мы раньше никогда не слышали.

Силовой агрегат от Mercedes-Benz OM 473 максимальной мощностью до 626 л. с. соответствует уровню выхлопов Stage IV. Значительно улучшена изоляция выхлопной системы. В будущем вместо MTU на клапанной крышке появится звезда Mercedes

Внешне ничего не выдает два существенных нововведения.
Так, например, автоматическая система помощи механизатору Cemos Automatik теперь полностью интегрирована в монитор Cebis, расположенный на подлокотнике. Еще более увлекательной система очистки 4D должна стать для хозяйств, имеющих поля на холмистой местности. Наряду с уже известным грохотом 3D под четвертым D специалисты Claas понимают два аспекта: первый — это зависимое от продольного крена комбайна управление числом оборотов вентилятора, а второй — зависимое от поперечного крена управление заслонками ротора. Очевидно, что регулирование числа оборотов вентилятора происходит при езде в гору и с горы. При движении вниз автоматика пропорционально увеличивает массу воздуха, при движении в подъем скорость вращения вентилятора автоматически снижается, чтобы не «выдувать» грохот.

Для управления заслонками ротора сейчас под обоими роторами установлена соответственно третья пара роторных заслонок. Для равномерного наполнения подготовительной и скатной досок на склонах заслонки, расположенные на стороне склона, постепенно закрываются (конечно, только в том случае, если до этого обмолот производился с открытыми заслонками роторов). Таким образом, обмолачиваемая масса попадает в верхнюю часть скатной доски, а не собирается сразу в нижней части. К уже известной автоматической системе регулировки скорости уборки CruisePilot теперь добавлена новая система контроля потока массы, которая состоит из усовершенствованной системы контроля числа оборотов ускорителя и подающего барабана, роторов и двигателя.
Если с одной стороны неожиданно произойдет перегрузка, то забор обмолачиваемого зерна мгновенно прекратится, жатка остановится с помощью специальной тормозной системы, и всякая возможность забивания комбайна будет исключена.

Новое управление заслонками ротора, а также автоматика Cemos в настоящее время встроены в расположенный на подлокотнике терминал Cebis

В ходе нашего тест-драйва мы обмолачивали пшеничное поле с очень неравномерными по урожайности участками — от 60 до 90 ц/га. В этих условиях система Cruise Pilot проявила себя великолепно, четко регулируя скорость в автоматическом режиме от >6 до <2 км/ч. При этом Lexion 780TT пропускал через себя от 40 до 60 т зерна в час. Несмотря на большое количество проходящей через комбайн соломы и включенный режим измельчения, новый двигатель держал число оборотов впечатляюще стабильно. Даже во время разгрузки бункера предусмотренная для этого в CruisePilot функция уменьшения скорости не потребовалась.
Кстати о загрузке бункера: обе топ-модели на гусеничном ходу TerraTrac теперь могут оснащаться не только бункером емкостью 12,8 м3, опционально на комбайн может быть установлен и 13,5‑кубовый зерновой. При этом передние стенки бункера стали значительно выше и круче.

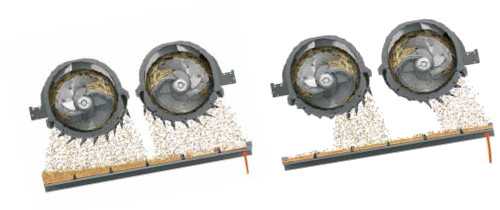

В системе управления 4D (справа) заслонки ротора закрываются с нижней стороны уклона, поэтому обмолачиваемая масса падает только на верхнюю часть скатной и/или подготовительной доски и распределяется по ним более равномерно. Графики: Claas

В заключение остается упомянуть о системе распределения соломы и половы. Так, например, новые распределители соломы при укладывании в валок могут выдувать мякину непосредственно наружу; радиальный распределитель может оставаться при этом выключенным. Claas заменил гидравлический привод радиальных распределителей механическим. Последний способен даже в тяжелых условиях уборки обеспечивать постоянное число оборотов и, как следствие, абсолютно равномерное распределение соломы по всей ширине 12,3‑метровой жатки.

Распределители соломы, изображенные на этом рисунке, просто выдувают ее в валок. При этом радиальные распределители могут оставаться выключенными

Разумеется, инженеры хорошо подумали и о комфорте оператора. Они предложили опцию, позволяющую не вставая с кресла регулировать с помощью гидравлики положение и терочного днища, и противорезов на измельчителе, имеющем ротор диаметром 5 см, — более удобной регулировки просто и быть не может. Даже радиальный распределитель соломы сейчас можно устанавливать в трех возможных положениях — транспортное, измельчение и укладка в валок, — не покидая кабины. Продолжая тему транспортировки: самое время упомянуть о транспортной тележке — благодаря подруливающим задним колесам она точно держит след.

Механический привод радиальных распределителей призван обеспечить стабильную частоту вращения. А регулировка противорезов и терочной планки (справа) теперь может осуществляться из кабины (опционально)

Итак: в ходе испытаний модернизированного комбайна Lexion никакого четвертого измерения мы, разумеется, не открыли. Однако многочисленные усовершенствования целого ряда узлов и агрегатов вывели производительность и комфортность этой модели на принципиально новый уровень.
Говоря о росте производительности, в первую очередь следует упомянуть двигатели. Вкупе с улучшенной системой выравнивания при работе на склонах, системой контроля прохождения массы и вновь усовершенствованной автоматикой Cemos работать на пике производительности сейчас стало еще проще. К списку нововведений можно смело добавить, например, опцию гидравлической регулировки измельчителя соломы. И это при том, что цена новой модели, по сравнению с предшественником, увеличилась всего примерно на 18 600 евро. Таким образом, стоимость зерноуборочного комбайна Lexion 780TT в полной комплектации, включая жатку Vario 1230 и новую тележку, по прайс-листу составит примерно 650 420 евро плюс НДС.

Lexion 770 или Lexion 780?

Безусловно, 780‑й Lexion является выдающимся флагманом флота зерноуборочных комбайнов Claas. Однако в жизни получилось так, что продажи его меньшого брата, Lexion 770, в Германии оказались почти в 10 раз выше, и причина этого вполне понятна. На длинных гонах комбайны, и прежде всего их производительность, при нормальных условиях уборки практически одинаковы, с одним «малюсеньким» отличием — цена флагмана на 43 000 евро выше. Поэтому Lexion 780 с резервом по мощности 40 л. с. и шестым решетом ротора является, скорее, специальным оружием для особо сложных условий уборки — холмистого рельефа и жесткой, как колючая проволока, соломы, — с одной стороны, и средней урожайности от 100 ц/га — с другой.

agroreport.ru

Комбайн Claas Lexion 460 — зерноуборочный комплекс с современными характеристиками

Успех земледельческого бизнеса во многом зависит от качества, надежности и срока службы используемой сельскохозяйственной техники. В частности, рентабельность производства злаковых культур в значительной мере определяется уборкой выращенного урожая в сжатые сроки и с минимальными потерями.

Брендовые зерноуборочные комбайны Claas по производительности, качеству уборки зерновых и масличных культур отвечают всем требованиям современных агротехнических и земледельческих стандартов.

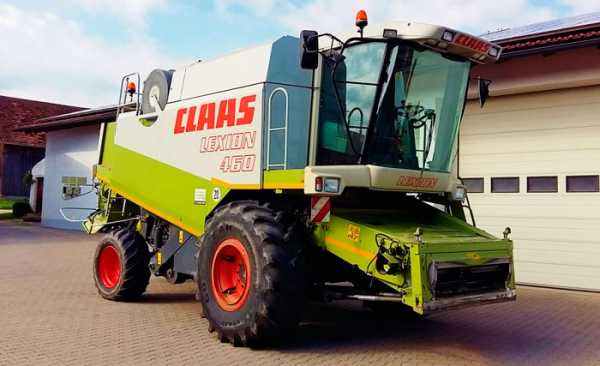

Фото: комбайн Claas Lexion 460

Зерноуборочный комплекс серии Lexion 460

За последнее десятилетие определился стабильный спрос на зерноуборочные машины Claas среднего мощностного ассортимента, в состав которого входит комбайн Lexion 460. Эта модель массово производилась с 1997 по 2001-й год. Удачная во всех отношениях конструкция и компоновка этой машины стали базой для разработки более совершенного комбайна серии 480.

Благодаря сочетанию производительности системы роторного обмолота и экономичного расхода ГСМ, эксплуатационной надежности и доступной стоимости модель Claas Lexion 460 на европейском рынке имеет минимальное количество конкурентоспособных аналогов.

Комбайн оборудован простой и эффективной в работе системой компьютерного контроля CEBIS, которая после программирования реализует мониторинг всех рабочих процессов и своевременно информирует оператора о наличии отказов и неисправностей.

Компьютерное оборудование и кабина

Компьютер выдает данные о наполнении зернового бункера, влажности зерна, ведет точный учет убранной площади и ряд других рабочих параметров. Встроенная автоматика трансмиссии расходует тяговые возможности силового агрегата с максимальной эффективностью.

Производительности труда оператора способствует повышенный комфорт рабочего места, регулируемый микроклимат и полноценная тепло-звукоизоляция кабины, отличный обзор передней полусферы, удобное расположение информационного дисплея и элементов управления.

Фото: кабина Claas 460
