Комбайн енисей 950 – Комбайн Енисей 950 — технические характеристики, устройство

Содержание

Комбайны Енисей, модели — свойства, особенности, характеристики

Комбайны «Енисей» — серия самоходных комбинированных машин от Красноярского машиностроительного завода. Он начал свою деятельность в далеком 1941 г., когда на него возлагались стратегические военные задачи. За всю многолетнюю историю бренда «Енисей» выпущено несколько модификаций этих спецмашин, различных по задачам и техническим возможностям. В отличие от многих других серий с советским прошлым, данная продолжила свой выпуск и до настоящего времени.

Особенности комбинированных машин «Енисей»:

  • высокая производительность за счет оснастки 4 и 6-цилиндровыми дизелями;
  • задняя локация моторной системы и решетчатых полотен;
  • преимущественно ведущий задний мост и задние колеса;
  • широкий арсенал адаптеров, повышающих их возможности;
  • относительно недорогие запчасти.

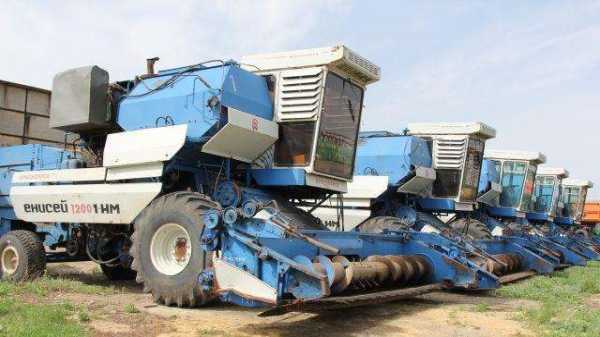

Комбайн «Енисей» 1200


Колесная сельхозмашина, рассчитанная на уборку злаковых растений. Выпускается с 70-х гг. прошлого столетия. Приводится в действие 4-цилиндровой дизельной силовой установкой, Процесс управления этим комбайном – гидравлического типа. Это означает, что через насос-дозатор и еще 2 насосные станции (шестеренчатую и гидравлическую) производится управление всеми рабочими органами комбайна.

Достоинства:

  • 2-барабанная конструкция – в схеме обмолота колосьев принимают участие 2 барабана – фронтальный и задний;
  • минимальные потери урожая;
  • радиаторное охлаждение дизеля, имеющего в своем числе и промежуточный охладитель для горячей аэросмеси;
  • точная передача мощности с коленчатого вала двигателя на муфту, связанную с молотильным аппаратом;
  • гидравлическое управление жаткой и др. навесками, а так же процессом выгрузки семян;
  • жатка, приспособленная к топографическим неровностям за счет шарнирного соединения между собой наклонной камеры и хедеров;
  • неприхотливость к качеству топлива;
  • вариативность трансмиссии, которая может быть как механической так и на гидроходу;
  • быстрота установки навесок, из которых базово комбайн комплектуется жаткой, копнителем и соломоизмельчителем.

Технические характеристики:
  • Мощность – 140 л.с.;
  • Бензобак – 450 л;
  • Потребление дизеля в час – 50 л;
  • Продуктивность работы – 9 т/ч;
  • Бункер – 4500 л;
  • Масса – 9,75 т.

Комбайн «Енисей» 950


Общий вид комбайн представлен на фото, где цифрами обозначены: двигатель (1), жатка (2), кузов (3), мотовило (4), площадка (5), шнековый механизм (6), ножи (7).

Как и другие зерноуборочные комбайны от этого производителя, приспособлен для прямого и раздельного комбайнирования злаковых, зернобобовых и мелкосеменных сельхоз растений. В зависимости от геометрии поля и неровностей рельефа местности может использоваться с разными по захвату жатками.

Преимущества:

  • центральная позиция кузова по отношению к бункеру и передним рабочим органам машины;
  • упрощенный подход к дизелю, что обеспечивается появлением задней платформы;
  • возможность быстрого снятия поверхностных деталей молотильно-сепарирующего комплекса;
  • обширные габариты барабана-измельчителя;
  • 3-вариантный способ агрегации измельчителя для обмолота разных агрокультур;
  • арочные колеса со сниженным давлением для эксплуатации на влажных, глинистых и заболоченных почвах;
  • гидроусилители, которые приводят в движение рабочие узля техники;
  • малый удельный расход горюче-смазочных материалов на 1 тонну убранной массы.

Эксплуатационные параметры:
  • Тяговый потенциал – 170 л.с.;
  • Бензобак – 450 л;
  • Скорость шнекового транспортера – 2,5 т/мин;
  • Клавиши соломотряса – 4 ед.;
  • Приемник зерновых – 5 м3;
  • Вес – 10,05 т.

Комбайн «Енисей» 954


954-я модификация техники под торговой маркой «Енисей» применяется для высокоурожайных полей с различными посевами. Демонстрирует отменные продуктивные характеристики независимо от влажности и соломистости злаков, мелкосеменных растений, рапса, подсолнечника. Способен срезать и молотить до 12 т семян в час, что является серьезной заявкой его импортным и отечественным собратьям.

Особенности:

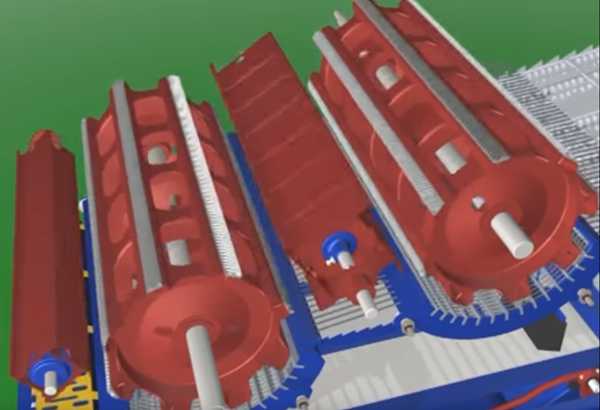

  • 2-барабанная система обмолота с дополнительным домолачивающим приспособлением, которое исключает потери продукта;
  • настраиваемая скорость вращения измельчителей с кабины или регулировкой вариатора;
  • бесступенчатое переключение скоростей;
  • дисковые тормоза, активируемые гидроцилиндрами;
  • обзор комбайнера на 180 0 при помощи тонированных стекол;
  • вибро-, шумо-, влаго- и пылезащищенная кабина с кондиционером и 4-режимным креслом;
  • рычажный принцип регулировки узлов и механизмов;
  • энергоэффективность – комбайн расходует меньше дизельного топлива, чем его соклассники;
  • пригодность для ремонта и самостоятельного обслуживания.

Рабочие свойства:
  • Тяга – 175 л.с.;
  • Бункер – 5000 л;
  • Жатка – 5/6/7 м;
  • Очищаемая площадь – до 3,6 м2;
  • Масса – 11,3 т.

pro-traktor.ru

Комбайн Енисей КЗС 950-70 (Сельхозтехника → Комбайны → Зерноуборочные комбайны)

Описание

Зерноуборочный комбайн Енисей 950 предназначен для уборки полей средней и высокой урожайности.

Центральная компоновка кабины и бункера комбайна, применение мощного двигателя 185 л.с., более эффективная организация рабочей и транспортной систем освещения, установка дополнительных четырех фар системы освещения зоны рабочих органов жатки, установка усиленного моста колес МВГ-12, гидростатической трансмиссии, шин повышенной проходимости, камнеуловителя с подпружиненными решетками для защиты МСУ, бункера увеличенного объема и улучшенная система очистки зерна сделали машины серии Агромаш 3 наиболее востребованными на рынке зерноуборочной техники СНГ.

В зависимости от зоны применения, условий эксплуатации или принятой технологии уборки комбайн может оборудоваться жатвенными частями шириной захвата 5, 6 или 7 метров для уборки зерновых колосовых культур прямым комбайнированием; подборщиком для подбора зерновых колосовых культур из валков; измельчителем, копнителем или капотом для уборки незерновой части урожая.

Технические характеристики

Тип комбайнасамоходный колесный, зерноуборочный
Производительность, не более, т/ч9
Ширина захвата подборщика, м2,75
Количество молотильных барабанов1
Ширина молотилки, мм1200
Площадь соломотряса, м24,4
Площадь решет очистки, м23,6
Вместимость бункера для зерна, л 5000
Двигатель, модельД-442-59И
Число цилиндров, шт4
Рабочий объем, л7,43
Диаметр цилиндра, мм130
Ход поршня, мм140
Номинальная мощность, кВт (л.с.)132 (180)
Эксплуатационная мощность, кВт (л.с.)124 (170)
Частота вращения коленвала, об/мин2000
Система пускаЭлектростартером
Емкость топливного бака, л300
Мост ведущих колесМВГ-12
Привод трансмиссиигидропривод
Длина, мм10030
Ширина, мм
5480
Высота, мм4000
Масса эксплуатационная, кг9080
Диаметр барабана, мм550
Скорость рабочая, не более, км/ч
10
Скорость транспортная, не более, км/ч20

Файлы для скачивания

agro.speckm.ru

Зерноуборочный комбайн Енисей КЗС 950: устройство, технические характеристики

Зерноуборочный комбайн Енисей-950 принадлежит к семейству «Руслан». Именно ему суждено было первым в России стать четырехкратным обладателем золотой медали на ежегодной выставке в ВВЦ. В свое время он единственным из комбайнов четвертого класса был запущен в серийное производство. Что ж, основания для этого были – машина действительно получилась на славу.

Зерноуборочный комбайн Енисей-950

Разработан агрегат специалистами Красноярского комбайнового завода, вошедшего с 2003 года в ОАО «Агромашхолдинг». И сегодня собирают Енисей-950 на нескольких предприятиях. Можно назвать Белоцерковский комбайновый завод, Волгоградский тракторный завод, чувашское ОАО «Промтрактор». Однако знатоки говорят, что машины, сделанные в Красноярске, всё же самые лучшие по качеству.

Отметим, что данная модель пришла на смену модели Енисей-1200НМ, долгое время являющейся базовой. Взяв от нее самое лучшее (в частности, усиленный мост ведущих колес, гидравлическую трансмиссию, отличную систему очистки), новый комбайн приобрел удачные особенности. Например, это размещение по центру бункера, кабины и площадки, а также более равномерное разделение нагрузки на каждое колесо.

Сигнальный экземпляр увидел свет в 1999 году, а уже через четыре года, в мае 2003-го, начался массовый выпуск модели Енисей-950. Она оснащена одним барабаном бильного типа с устройством домолота, мощным дизельным мотором марки ЯМЗ и улучшенным механизмом для разгрузки и выгрузки. Бункер для зерна увеличен до 5 кубометров.

Сфера использования

Если на поле хорошо уродилась пшеница (или любые другие зерновые), то по нему смело можно пускать комбайн с именем Руслан. При высокой и средней урожайности зерна он справляется «на ура». Даже если дожди прошли, а хлеб в поле отсырел. Или, к примеру, культура трудно поддается обмолоту. Со всеми этими проблемами Енисей КЗС 950 совладает легко.

Молотилка и ветрорешетная очистка у комбайна регулируемые, и его несложно подстроить под уборку масличных или бобовых растений, а также семян травяных культур. Таким образом, машина является универсальной.

Преимущества и недостатки

Плюсы:

  • Увеличенный резервуар для зерна и качественная система его очистки.
  • Высокая производительность – в день возможно без труда намолотить до 100 тонн зерна.
  • Мощный дизельный мотор с шестью цилиндрами.
  • Комфортная кабина с кондиционером, удачно расположенная (по центру). В ней шум и вибрация значительно приглушаются.
  • Гидравлическое управление рабочими органами – прямо кнопочками из кабины.
  • Отличный измельчитель, который крошит очень мелко, а разбрасывает достаточно далеко.
  • Доступность запасных частей (подходят многие от «Нивы»), а также их невысокая цена.
  • Усиленный мост и широкие пневматические шины, дающие высокую проходимость.
  • Имеются четыре осветительных фары, установленных на жатке. Они позволяют работать даже ночью.

Минусы:

  • Слабоватый обзор за счет того, что кабину вынесли вперед. Получается, что комбайнер сидит почти над наклонным транспортером.
  • Скребки элеваторов периодически теряются (не слишком надежно прикреплены).
  • Когда влажность зерна повышена, шнек бункера может перестать работать. Там стоит сложная ременная передача.

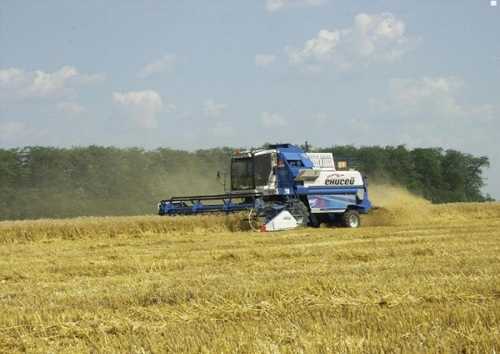

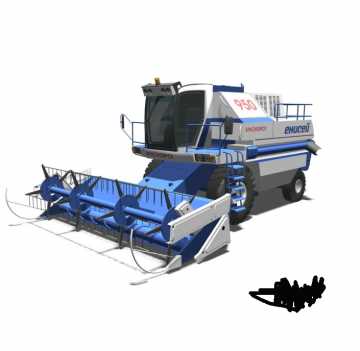

Фото комбайна Енисей-950

Устройство

Двигатель

Дизельный четырехтактный мотор ЯМЗ-236ДК-5 с шестью цилиндрами, размещенными V-образно, закреплен на подмоторной раме. Турбонаддува он не имеет, впрыск горючего происходит напрямую. Охлаждается двигатель жидкостным способом, для чего используются три радиатора: один водяной и два масляных.

Для отбора мощности используются два конца крутящегося вала. Один из них передает движение через кардан на гидравлический насос трансмиссии, привод шнека для выгрузки зерна, а также на приводы вентилятора, масляного и водяного насосов. Со второй стороны мощность передается на муфту сцепления, а затем – на контрпривод с измельчителем.

Трансмиссия

Трансмиссия у этой модели гидравлическая. Ее аксиально-плунжерный насос управляется с помощью рычага с площадки комбайнера. Коробка передач закреплена на мостовой балке. Внутри у нее находятся валы с подвижными шестеренками, позволяющие выбрать одну из четырех скоростей при перемещении вперед или назад. При этом рычаг, который в нейтральном положении держат штифты, зацепляется с одной из вилок.

Для безопасности предусмотрено несколько блокировок: одновременного включения двух скоростей, самопроизвольного выключения диапазонов, запуска мотора при включенной передаче.

Переключать диапазоны скоростей возможно лишь тогда, когда нажата блокировочная педаль гидропривода. Регулировка происходит бесступенчато.

Гидравлика

Сюда входят: основная гидросистема и система рулевого управления (с общим масляным баком). Первая нужна, чтобы поднять или опустить мотовило и жатку, поменять скорость вращения молотильного барабана и мотовила, отключить привод жатки. Кроме того, с ее помощью регулируется и управляется выгрузной шнек, открывается и закрывается копнитель, выдвигается вперед мотовило, включается муфта сцепления у молотилки.

В основной гидравлической системе работают шестеренный насос, а также поршневые и плунжерные гидравлические цилиндры. Напорный фильтр очищает масло до нужной степени, а три многосекционных гидрораспределителя доставляют его к приводам рабочих органов. Для управления секциями распределителей служат клавиши (на пульте в кабине). Разгрузочно-предохранительный блок разгружает насос. Общая линия слива идет через фильтр в резервуар.

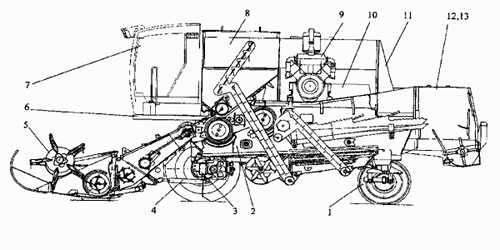

Схема комбайна Енисей-950

1 — мост управляемых колес; 2 — молотилка; 3 — ведущий мост; 4 — гидросистема; 5 — жатвенная часть; 6 — площадка водителя; 7 — кабина; 8 — бункер; 9 — моторная группа; 10 — электрооборудование; 11 — щиток ограждения; 12 — измельчитель; 13 — копнитель.

Ходовая часть

Ведущие колеса, закрепленные фланцами, оснащены пневматическими шинами низкого давления. Их усиленный мост (МВГ-12) управляется гидравлическим путем. Он включает в себя: балку, бортовые редукторы, полуоси (левую и правую), соединительные муфты, коробку передач и гидравлический мотор. На бортовых редукторах находятся тормоза дискового типа, управляемые собственным гидроприводом.

У ведомых колес с пневматическими шинами мост включает в себя балку и механизм рулевой трапеции рычажного типа, служащий для поворота. Мостовая балка присоединена на шарнирах к хвостовику молотильной рамы. Она свободно ходит по вертикали, поэтому для устойчивости оснащена резиновыми ограничителями качания. Такая конструкция позволяет безопасно преодолевать склоны и ухабы.

Рулевое управление

Здесь используется гидросистема, включающая в себя: шестеренный насос НШ 10-3, планетарный насос-дозатор с распределителем, а также гидравлический цилиндр. Насос-дозатор, расположенный под площадкой комбайнера, оснащен противоударным и предохранительным клапанами. Он непосредственно связан с рулевым колесом.

В нулевом состоянии масло по золотниковым каналам идет на слив. Поворот руля вправо приводит к повороту золотника, из-за чего происходит перекрытие каналов слива.

Масло идет в насос-дозатор, потом – в гидроцилиндр, поршень которого начинает двигаться, а шток втягивается, разворачивая колеса. Если крутить руль влево, то результатом станут выдвижение штока и поворот колес в другую сторону.

Технические характеристики

Технические характеристики зерноуборочного комбайна Енисей КЗС 950:

Характеристики Показатели Ед. измерения
Тип двигателя ЯМЗ-236ДК-5
Мощность двигателя 163 кВт
Частота вращения (номинальная) 2000 об/мин
Число цилиндров двигателя 6 шт.
Диаметр цилиндра 13 см
Ход поршня 14 см
Рабочий объем 11,15 л
Объем бака для горючего 300 л
Расход горючего (удельный) 220 к/кВт*ч
Скорость (транспортная, максимум) 25 км/ч
Скорость (рабочая, максимум) 10 км/ч
Производительность комбайна от 7,5 до 9,5 т/ч
Производительность устройства для выгрузки 40 л/с
Тип молотилки с одним бильным барабаном
Число бичей 8 шт.
Ширина молотилки 1,2 м
Диаметр барабана 0,55 м
Угол охвата барабана 135 °
Скорость вращения барабанного вала 715-1250 об/мин
Тип жатки фронтальная
Механизм резания с двойными литыми пальцами
Захват жатки 7, 6 или 5 м
Высота среза с копированием (меняется перестановкой башмаков) 5,10, 13 или 18 см
Высота среза без копирования (меняется гидроцилиндрами) от 10 до 90 см
Захват подборщика 2,75 м
Площадь соломотряса 4,4 м2
Площадь очистительной решетки 3,6 м2
Объем зернового бункера 5 м3
Радиус поворота (минимум) 7,5 м
База 3,604 м
Просвет 0,375 м
Колея ведущих колес 2,68 м
Колея ведомых колес 2,42 м
Вес конструкционный (с пятиметровой жаткой) 10,524 т
Размеры (с пятиметровой жаткой):
— длина 10,03 м
— ширина транспортная 3,34 м
— ширина рабочая 5,34 м
Высота транспортная 3,92 м
Высота рабочая 4 м

magistraltrade.ru

КОМБАЙНЫ — Енисей 950

Параметры

Значение

Модель

Енисей 950

Енисей 954

Тип комбайна

Самоходный колесный

Количество барабанов

1

2

Производительность, т/ч

9

10

Двигатель
Тип двигателя

Дизельный, четырехтактный, жидкостного охлаждения

Марка двигателя

Д-442-59И

ЯМЗ–236ДК9

Д-442-59И

ЯМЗ–236ДК9

Мощность номинальная, кВт (л.с.)

132 (180)

136 (185)

132 (180)

136 (185)

Емкость топливного бака, л.

300

Жатка
Режущий аппарат

С двойными штампованными пальцами и с приводом типа «Шумахер»

Ширина захвата жатки, м

5,0; 6,0; 7,0

Ширина захвата подборщика, м

3,75

Молотилка
Пропускная способность кг/с не менее

6,25

7

Ширина молотилки, мм

1200

Молотильный барабан*

Бильный

Два бильных

Диаметр барабана(ов), мм

550

550/550

Частота вращения барабана(ов), мин-1

400-1350

(с перестановкой шкивов)

Общая площадь подбарабанья, кв.м

0,81

1,6

Соломотряс
Длина клавиш, мм

3660

2820

Число клавиш

4

Общая поверхность, м2

4,4

3,4

Очистка

Ветрорешетная, двухстанная с наддувом

Тип решет

Жалюзийные, регулируемые

Общая площадь очистки, м2

3,0

Зерновой бункер
Эффективная емкость, л

5000

Производительность выгрузного устройства, л/сек

40

Размеры с жаткой 5 м. и копнителем
Длина, мм

10030

Ширина, мм,

5340

Высота, мм

4000

Масса с жаткой 5 м и измельчителем, кг

10524

11254

Скорость движения
Рабочая, км/ч

0-10,0

Транспортная, км/ч

до 20

selhoztehnika174.ru

«Агромашхолдинг» представил обновленную версию зерноуборочного комбайна «Енисей-950»» в блоге «Производство»



Компания ООО «Агромашхолдинг» запускает продажи модернизированного, высокопроизводительного комбайна «Енисей-950».

 Самоходный колесный зерноуборочный комбайн «Енисей-950» призван помочь местным аграриям в уборке зерновых, зернобобовых и крупяных культур, кукурузы, подсолнечника, сои и прочих культур. По данным сравнительных испытаний, прошедших летом 2011 года, выпускаемые модификации комбайна «Енисей 950» соответствуют всем требованиям российского рынка и последним достижениям в технике.

Комбайн, представленный «Концерном «Тракторные заводы» оснащен одно-барабанной, бильной системой обмолота. Молотильный барабан оснащен механизмом обратной прокрутки, что исключает забивание молотилки, что очень важное преимущество для регионов с повышенной влажностью почв.

Имея запас мощности зерноуборочный комбайн «Енисей-950» позволяет сократить потери времени на технологические установки за счет применения увеличенного бункера в объемом 5 куб. м увеличенной емкости топливного бака – в 300 литров.

Площадь решет, установленных в комбайне, составляет 3,6 кв.м., благодаря чему осуществляется более быстрая и качественная очистка зерна.

Комбайн также комплектуется жатвенными частями шириной захвата 5,0 ; 6,0 или 7,0 метров для уборки зерновых колосовых культур прямым комбайнированием; подборщиком для подбора зерновых колосовых культур из валков; измельчителем, копнителем или капотом для уборки незерновой части урожая.

Кормоуборочный комбайн оснащен моторной установкой на базе экономичного двигателя Д-442-59И и ЯМЗ-236ДК5.

«Максимальная производительность комбайна «Енисей 950» составляет 9,5 т/час. Обновленный комбайн, разработанный отечественными специалистами оснащен шинами высокой проходимости, камнеуловителем с подпружиненными решетками для защиты МСУ, усиленным мостом колес МВГ-12.

Эксплуатационная масса комбайна с жаткой для уборки трав шириной захвата 6 м. составляет 10524 кг, что значительно превосходит показатели комбайнов других производителей.

При сравнительном анализе технологических показателей с аналогом, производства ООО «Ростсельмаш» комбайны семейства «Енисей» являются самыми экономически эффективными для агротехнических условий большей части посевных территорий России.

Сельскохозяйственная техника «Енисей» давно является оптимальным выбором для аграриев России и стран СНГ.

Кормоуборочный комбайн «Енисей-950» – это не просто обновленная модель надежного и зарекомендовавшего себя комбайна отечественного производства, это попытка ввести в эксплуатацию качественный комбайн, который будет превосходить по качеству и надежности современные модели, предлагаемые на рынке сельскохозяйственной техники.

молотильный барабан бильного типа



навесное оборудование для зерноуборочного комбайна: жатка, кукурузоуборочная приставка, платформа-подборщик.



sdelanounas.ru

Комбайн Енисей КЗС 950-02 (Сельхозтехника → Комбайны → Зерноуборочные комбайны)

Описание

Зерноуборочный комбайн Енисей 950 предназначен для уборки полей средней и высокой урожайности.

Центральная компоновка кабины и бункера комбайна, применение мощного двигателя 185 л.с., более эффективная организация рабочей и транспортной систем освещения, установка дополнительных четырех фар системы освещения зоны рабочих органов жатки, установка усиленного моста колес МВГ-12, гидростатической трансмиссии, шин повышенной проходимости, камнеуловителя с подпружиненными решетками для защиты МСУ, бункера увеличенного объема и улучшенная система очистки зерна сделали машины серии Агромаш 3 наиболее востребованными на рынке зерноуборочной техники СНГ.

В зависимости от зоны применения, условий эксплуатации или принятой технологии уборки комбайн может оборудоваться жатвенными частями шириной захвата 5, 6 или 7 метров для уборки зерновых колосовых культур прямым комбайнированием; подборщиком для подбора зерновых колосовых культур из валков; измельчителем, копнителем или капотом для уборки незерновой части урожая.

Технические характеристики

Тип комбайнасамоходный колесный, зерноуборочный
Производительность, не более, т/ч9
Ширина захвата подборщика, м2,75
Количество молотильных барабанов1
Ширина молотилки, мм1200
Площадь соломотряса, м24,4
Площадь решет очистки, м23,6
Вместимость бункера для зерна, л5000
Двигатель, модельЯМЗ-236ДК-9
Число цилиндров, шт6
Рабочий объем, л11,15
Диаметр цилиндра, мм130
Ход поршня, мм140
Номинальная мощность, кВт (л.с.)136 (185)
Эксплуатационная мощность, кВт (л.с.)128 (175)
Частота вращения коленвала, об/мин2000
Система пускаЭлектростартером
Емкость топливного бака, л300
Мост ведущих колесМВГ-12
Привод трансмиссиигидропривод
Длина, мм10030
Ширина, мм
5480
Высота, мм4000
Масса эксплуатационная, кг9080
Диаметр барабана, мм550
Скорость рабочая, не более, км/ч10
Скорость транспортная, не более, км/ч20

Файлы для скачивания

agro.speckm.ru

Комбайн Енисей 954 — устройство и технические характеристики

Комбайны Енисей серии 950 — одни из лучших отечественных комбайнов своего класса. За последние несколько лет машины этой серии получили награды более 30 российских и международных выставок, в том числе 4 золотые медали в Москве на главной агропромышленной выставке страны. По экономическим показателям себестоимости убранного зерна они опережают практически весь ряд современных комбайнов, что доказывалось неоднократно на полях Алтая и Сибири, Казахстана и Кубани, в регионах средней полосы России. В 2004 году каждая из пяти серийных машин на полях Краснодарского края, Ростовской и Саратовской областей намолотили за сезон более 30 000 центнеров зерна.

Сегодня модельный ряд Красноярского завода комбайнов — это Енисей 1200 1М, Енисей-1200 НМ с одним и двумя молотильный барабанами. Для уборки риса выпускается Енисей 1200 Р на гусеничном ходу. Однобарабанный Енисей 950, двухбарабанные Енисей 954, 957, 958 и 959 различаются между собой конструкцией молотильных барабанов. Выпускается и кормоуборочный комбайн Енисей 324, проходят испытания перспективные модели зерноуборочных комбайнов Енисей 960 и Енисей 970.

Комбайны с двумя барабанами целесообразно использовать на полях со средней и высокой урожайностью на труднообмолачиваемых культурах в средней и повышенной влажности. Рассматриваемая нами модель Енисей 954 имеет два молотильных барабана. Габаритные размеры Енисея позволяют устанавливать их для транспортировки на железнодорожные платформы в собранном виде.

Устройство комбайна Енисей 954

Вес машины с 5 метровой жаткой составляет 11 тонн. Комплектоваться Енисей 954 может 5-ти, 6ти и 7-ми метровыми жатками. На комбайне устанавливается двигатель с номинальной мощностью 185 лошадиных сил Алтайского или Ярославского моторного завода. Производительность Енисея 954 — от 8,5 до 11 тонн зерна в час основного времени при урожайности не менее 20 центнеров с гектара.


Комбайн Енисей 954

Рабочая скорость до 10 км/ч, транспортная — до 25 км/ч. Мост ведущих колес с объемным гидроприводом, 4-х ступенчатой коробкой передач; объем бункера составляет 5 кубических метров.

Кабина комбайна Енисей 954

Кабина комбайна имеет обзор 180 градусов. В остеклении использовано  тонированное теплоотражающее стекло. Металлические панели, пол, потолок покрыты вибропоглощающими материалами.

Кабина с площадкой крепится к комбайну через резиновые втулки, что также снижает вибрацию. Двигатель комбайна Енисей находится за бункером и не мешает своим шумом и тепловыми потоками механизатору.

А внутри кабины на верхней панели расположены кондиционер и органы его управления, предусмотрено также место для магнитолы. Рулевое колесо имеет регулировки по высоте и углу наклона, на колонке имеется переключатель поворотов, дальнего света, звукового сигнала и контрольные лампочки.

Заслуживает внимание сиденье. Оно имеет 4 регулировки: продольного перемещения, наклона спинки сиденья, регулировки подрессоривания по весу с лентой индикатора красного цвета, регулировки высоты сиденья.

Для помощника механизатора имеется второе сиденье, внутри которого разместился в водяной отопитель; между сиденьями — ручной тормоз. Слева от рулевой колонки — педаль блокировки коробки передач, а справа — педали раздельного торможения передних колес. Педали соединены с главными гидроцилиндрами, а справа на площадке размещены бачки с тормозной жидкостью для каждого из цилиндров.

На пульте управления имеется замок зажигания, рычаг регулировки оборотов двигателя, рычаги переключения передач и диапазонов, два рычага регулировки зазоров подбарабанья -по одному на каждый барабан, рычаг остановки двигателя. Многофункциональный рычаг дает команду гидроприводу на направление движения комбайна.

Молотильная установка комбайна Енисей 954

В молотильно-сепарирующем устройстве комбайна устанавливается один или два барабана. Для моделей Енисей 954 это два бильных барабана шириной 1 200 мм и диаметром 550 мм.

Бичи барабана имеет поочередное правое и левое направление рифов подбарабанья могут регулировать входной и выходной зазор заводские регулировки для первого барабана на входе 20 мм, на выходе 7 мм; на втором — на входе 18 мм, на выходе 6 мм. Таким способом достигается более легкий режим обмолота на первом барабане и более жесткий на втором.

Для исключения забивания хлебной массы между барабанами скорость вращения второго барабана выбирается больше.

Приемный битер направляет хлебную массу на обмолот в первый барабан, а различные посторонние предметы (камни, палки) отбивает непосредственно в камнеуловитель через подпружиненные пластины. За первым барабаном установлен промежуточный биттер, за вторым — отбойный.

Скорость вращения барабанов регулируется механизатором из кабины путем включения гидроцилиндров и изменением передаточного числа на вариаторе. Механизм регулировки обеспечивает изменение оборотов от 800 до 1250 в минуту. Шкивы барабанов и главного контрпривода могут меняться местами, достигая диапазона вращения от 500 до 800 оборотов в минуту.

Мост ведущих колес

Мост ведущих колес комбайна Енисей 954 состоит из балки бортовых редукторов с закрепленными на них дисковыми тормозами коробки диапазонов и гидромотора, обеспечивающего бесступенчатую регулировку скорости.

Дисковые тормоза приводятся в действие раздельными гидроцилиндрами или тросиками от стояночного тормоза. Комбайн легко разгоняется и тормозится гидромотором. По этой причине дисковые тормоза используются как правило в экстренном случае или как стояночные.

Объемный гидропривод

Объемный гидропривод комбайна приводит его в движение и состоит из гидронасоса, соединенного карданной передачей с коленчатым валом двигателя гидромотора на мосту ведущих колес двумя гидролиниями, соединяющими их дренажными линиями, масляным радиатором, гидробаком и фильтром тонкой очистки. Гидромотор может создавать давление до 350 атмосфер. Его производительность регулируется из кабины многофункциональный ручкой. Это давление заставляет вращаться гидромотор как вперед, так и назад. Гидролинии могут нагреваться до 80 градусов Цельсия. Для охлаждения масла используется специальный радиатор. Гидробак компенсирует температурное расширение и является резервуаром  масла.

Мост управляемых колес

Конструкция управляемых колес в довольно проста — она состоит из балки и механизма поворота. Балка свободно при перемещении в вертикальной плоскости, а ее ход ограничивают резиновые подушки. Поворот комбайна Енисей осуществляется за счёт гидроцилиндра.

Похожие статьи:

Новости сельского хозяйства России → Комбайны Петрозаводска

Новости сельского хозяйства России → Немецкие комбайны в России

Новости компаний → Massey Ferguson IDEAL — лучший комбайн года

xn--e1aelkciia2b7d.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
