Komatsu KSW-07h2 кондиционер настенный

Главная » Кондиционирование » Кондиционеры » Komatsu KSW-07h2 кондиционер настенный

Описание

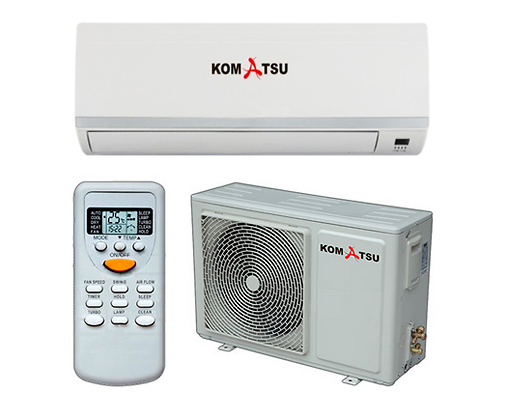

Кондиционер Komatsu KSW-07h2. Настенная сплит-система. Ионизатор воздуха. Эффективная фильтрация воздуха.

Высочайшее качество и надежность от корпорации Komatsu. Страна производства — Китай.

Мощность охлаждения — 2.21 кВт. Мощность обогрева — 2.35 кВт. Режимы работы: охлаждение / обогрев. Обслуживаемая площадь охлаждения — до 22 м кв. Компрессор Toshiba.

Тип кондиционера: сплит-система
Настенный внутренний блок
Работа как на охлаждение, так и на обогрев
Наличие автоматического режима
Наличие пульта дистанционного управления
Наличие таймера включения/выключения
Фильтр тонкой воздухоочистки
Возможность изменения скорости вращения вентилятора

Кондиционеры KOMATSU имеют мощный и надежный компрессор марки TOSHIBA, что в свою очередь есть залог высшего качества работы и максимально длительного времени использования кондиционера.

Наличие многосекционного испарителя, который расположен во внутреннем кондиционерном блоке. Это позволяет повысить прощадь для тплообмена и делает устройство компактным.

Наличие высококачественной трубки из меди с соединением резьбой, делает обмен теплом ещё более эффективным, и значительно добавляет скорости протекания хладагента в сравнении с такой же медной трубкой, но с использованием гладкой внутренней поверхности.

Кондиционер Komatsu имеет фольгированную алюминиевую пленку с гидрофильной основой, которая дает возможность конденсату не застаиваться в теплообменнике, а быстро и беспрепятственно стекать между пластинками, что защищает от порчи от влаги и повышает эффективность всей работы системы.

Имеется возможность дополнительного электроподогрева, который повышает производительность тепла, благодаря этой возможности кондиционер будет просто незамениной вещью в холодное время.

Ионизация воздуха в кондиционере Komatsu достигается за счет вмонтированного в кондиционер анионного генератора щеточного типа. Ионизация воздуха необходима для насыщения нашего организма активным кислородом, который укрепляет всю иммунную систему человека.

Экранный волновой фильтр эффективно фильтрует воздух поступающий в комнату. Плюс ко всему, данный кондионер обладает асептическим покрытием и защитой от образований плесени. Очень легко снимается и моется.

Система холодного катализатора выполнена в соответствии со всеми сан. нормами и требованиями к современнейшей бытовой технике. Этот катализатор установлен для очищения воздуха от различного рода опасных бактерий и неприятных запахов в помещении.

Купить кондиционер Komatsu

KSW-07h2 с установкой по специальной цене и доставкой, вы можете позвонить по нашим контактным телефонам. Доставка осуществляется: Минск, Брест, Гомель, Витебск, Могилев, Гродно и другие города РБ.

Общие характеристики кондиционера
Тип кондиционера	сплит-система
Инверторное управление мощностью	нет
Выбор кондиционера по мощности охлаждения, кВт	до 3 кВт
Страна-производитель	Китай
Режим работы	охлаждение / обогрев
Мощность охлаждения, кВт	2. 21 кВт
Мощность обогрева, кВт	2,35 кВт
Выбор кондиционера по плошади помещения, м кв.	до 25 м кв.
Площадь помещения (ориентировочно), м кв.	до 22 м кв.
Гарантия	3 года
Функции кондиционера
Пульт ДУ	Есть
Осушение воздуха	Есть
Вентиляция	Есть
Регулятор скорости вращения ветилятора	Есть
Регулировка направления воздушного потока	Есть
Автоматический режим	Есть
Ночной режим	Есть
Авторестарт	Есть
Дополнительные функции кондиционера	ионизатор воздуха, тихий ночной режим, система разморозки внешнего блока при помощи микропроцессора, класс энергопотребления А, самодиагностика, наличие таймера (вкл. , выкл.)
Система фильтрации воздуха кондиционера
Фильтры тонкой очистки воздуха	Есть
Дезодорирующий фильтр	Нет
Плазменный фильтр	Нет
Ионизация воздуха	Есть
Дополнительные фильтры	воздушно-сетчатый, фильтр холодного катализатора и фильтр с витамином С.
Технические характеристики кондиционера
Потребляемая мощность охлаждения, кВт	0,72 кВт
Потребляемая мощность обогрева, кВт	0,82 кВт
Максимальный воздушный поток, куб. м/мин.	6.7
Уровень шума внутреннего блока, Дб	28 Дб
Максимальная длина труб, м	9 м
Хладагент	R410A
Габариты кондиционера
Внутренний блок В/Ш/Г	848x290x204
Вес внутреннего блока, кг	9 кг
Внешний блок В/Ш/Г	650х530х230
Вес внешнего блока, кг	27 кг
