Колосники для котлов – Колосники для котлов: что такое и для чего нужны — Колосники — Каталог статей

Содержание

Колосники котлов

Колосники котлов

Колосники котлов - плоские чугунные отливки c отверстиями устанавливаемые в топках твердотопливных паровых и водогрейных котлов.

Применение колосников

Колосники чугунные котлов устанавливаются в котлы на уступы боковых стенок топочной части котла. Чугунные колосники котлов представляют собой плоскую плиту с ребрами жесткости и продольными отверстиями, предназначенными для подачи в нижние слои горящего топлива воздуха богатого кислородом и удаления образующихся в процессе горения золы и шлака.

Мощность водогрейных котлов, в которые устанавливаются колосники чугунные до 2,5 МВт. Марки котлов КВр, КВ, Энергия, Универсал, Сибирь, Луга, НР-18, Богатырь, КВ-300, Гефест, КВЦ.

Размеры колосников

Колосники котлов представлены широким типорядом длиной от 200 до 1500 мм и шириной от 100 до 300 мм. Наиболее распространенные модели колосников 880х220, 890х250, 906х250, 560х250, 530х250, 520х210, 520х220. Размеры колосников определяются удобством их укладки в топку котла, обычно устанавливаются по 4-12 штук по всему периметру топки.

Масса колосника варьируется в зависимости от его толщины, диаметра отверстий и количества ребер жесткости.

Эксплуатация колосников

Срок службы и надежность работы чугунных колосников и колосниковой решетки зависит от правильности эксплуатации котла. Уголь должен загружаться в топку котла на колосниковую решетку ровным слоем, толщиной не более 200 - 300 мм, обязательна периодическая шуровка слоя топлива и очистка колосников от шлаковых отложений и наростов. Подача воздуха в котел должна быть постоянной и непрерывной, для обеспечения стабильного горения и охлаждения колосников воздухом. Зольный бункер должен очищаться от провалившихся золы и шлака регулярно и достаточно часто, для избежания их остаточного горения в золовом бункере и повышения температуры снизу колосников. При соблюдении этих простых правил колосники котлов прослужат вам 4-5 отопительных сезона.

Материал колосников

Материал используемый для изготовления колосников - литейный чугун.
Колосник поддерживает слой горящего топлива, температура интенсивного горения которого может достигать и даже превышать 1000 °С. Постоянное прохождение потока кислорода усугубляет окислительные процессы на поверхности металла, из которого изготовлены колосники. Ни один другой материал, даже жаростойкая сталь средней стоимости с температурой начала окалинообразования около 750 °С, не говоря уже о листовых черных сталях, не выдержит длительной эксплуатации в таких условиях.

Котельный завод Энергия М осуществляет производство колосников широчайшего модельного ряда, а также чугунные колосники котлов по чертежам заказчика.

Чтобы купить колосники котлов воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-15-79.

kotel-kvr.su

Колосник для печи - предназначение, разновидности, выбор, монтаж

Дровяная печь – одно из тех древних изобретений человечества, что широко используется и по сей день. Конструкция этих сооружений, безусловно, со временем изменялась, усовершенствовалась, с целью повышения эффективности работы, расширения функциональности. Однако, неизменным оставалось наличие некоторых отделов и деталей – это топочная камера, дымоходная труба, задвижки и, конечно же, колосник для печи.

Колосник для печи

Колосник по своей сути является разделителем между топочной камерой и зольником. Помимо этого, благодаря его решетчатой конфигурации обеспечивается подача воздуха, без которого никакой процесс горения твердого топлива — невозможен. Понятно, что колосник постоянно испытывает экстремальные термические нагрузки, а оттого – и внутренние напряжения, что налагает особые требования к его конструкции и материалу изготовления.

Поэтому чаще всего даже в самодельных печах стараются использовать колосники заводского изготовления – проверенные эксплуатацией модели, на долговечность которых можно положиться. Размеры, конфигурация и стоимость колосниковой решетки зависит от конструкции печи, параметров топочной камеры, а также от разновидности используемого твердого топлива.

Содержание статьи

Основные функции колосниковых решеток

Колосниковая решетка — это конструктивный элемент печи, чаще всего изготовленный из высококачественного чугуна, способного выдержать высокие температуры без ущерба своей целостности. Она устанавливается в донной части топочной камеры и служит основанием для укладки твердого топлива. В печах классической компоновки снизу через колосник в топливную загрузку поступает поток воздуха, обеспечивающего горение. Зола, в которую превращается топливо в процессе сгорания, через зазоры решетки ссыпается в зольник, освобождая камеру горения для новой закладки дров или угля. По мере наполнения зольник очищается.

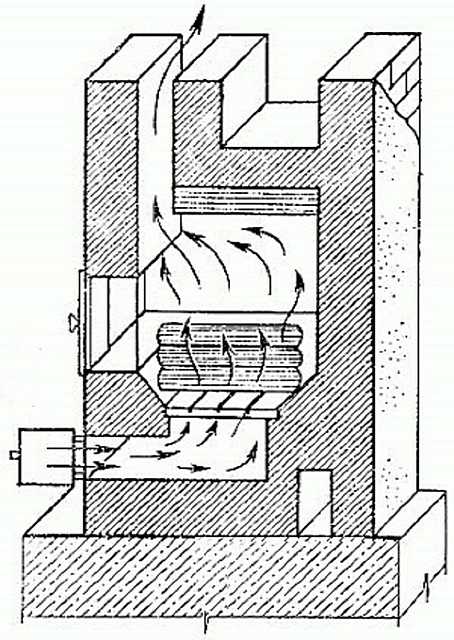

Принцип циркуляции воздушных потоков через поддувало (зольник) и топочную камеру.

Во многом эффективность работы отопительного прибора или сооружения зависит от конструкции колосниковой решетки. Ее щели или отверстия (в зависимости от особенностей модели) должны свободно пропускать воздушные потоки, регулируемые поддувальной задвижкой (дверцей). Иногда особое строение решетки само становится «регулятором» поддува воздуха.

Важным моментом является и правильность установки колосниковой решетки на свое посадочное место, обустраиваемое для этого в нижней части топочной камеры.

Колосники изготавливаются не только из чугуна, но и из стали. Но в отопительных бытовых сооружениях или приборах хозяева практически всегда отдают предпочтение чугуну.

Разновидности колосниковых решеток

Колосниковые решетки по разным критериям подразделяют на несколько разновидностей.

  • Так, их можно разделить на монолитные и наборные.

— Монолитные модели решеток более распространены, монтировать их гораздо проще — они сразу укладываются в подготовленное для них гнездо требуемых габаритов. Широкий ассортимент форм и размеров представленных в продаже решёток чаще всего позволяет обойтись именно таким вариантом.

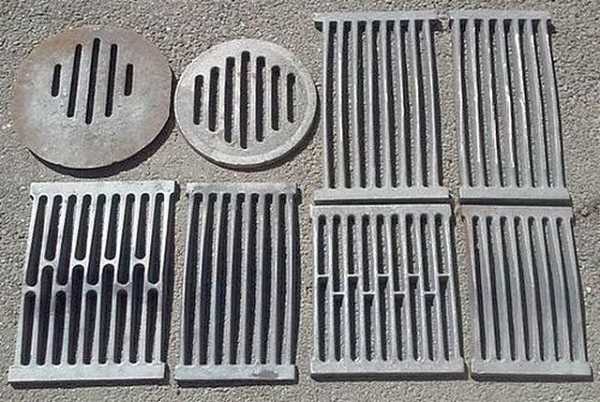

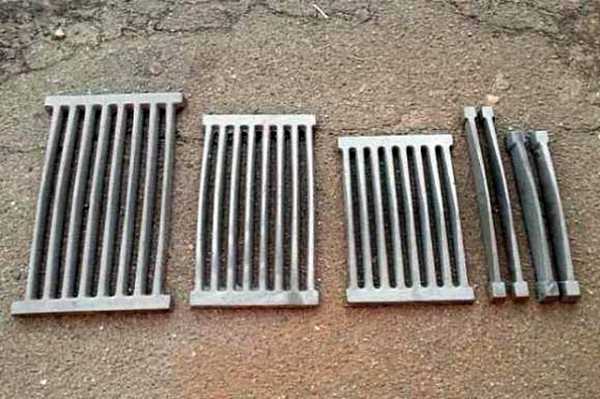

Варианты монолитной и сборной колосниковой решетки.

— Сборные колосники составляются в единую конструкцию непосредственно на посадочном месте. Это могут быть модули с двумя ÷ тремя перемычками.

Сборная колосниковая решетка удобна в тех случаях, когда дно топочной камеры имеет сложную геометрическую форму, то есть в одном месте она должна быть уже, а в другом шире.

Сюда же можно отнести так называемую балочную колосниковую решетку — это тоже наборный вариант, состоящий из отдельных перекладин-балок. Элементы балочной решетки должны свободно проходить и извлекаться из топочной камеры через открытую дверцу.  Собственно, если разобраться, то именно такая отдельная балка и называется колосником.

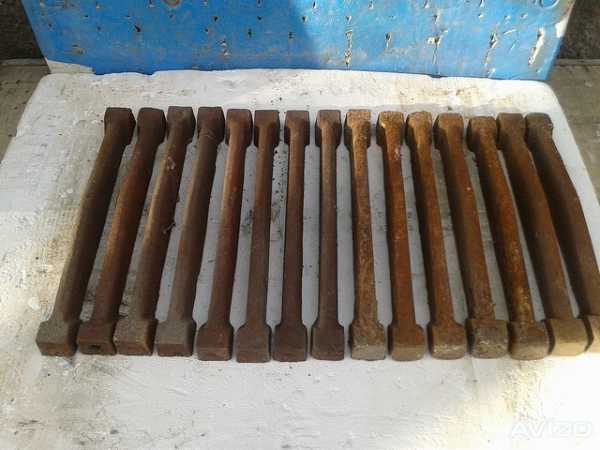

Вот из таких отдельных деталей (колосников) формируется сборная балочная колосниковая решетка.

На практике монолитные колосники при необходимости могут быть скомбинированы с наборными элементами, в случае той же нестандартной формы топочной камеры.

  • Плитная решетка имеет плоскую форму (чаще – прямоугольную, хотя встречаются и круглые колосники). Этот вариант изделий подходит для большинства отопительных твердотопливных приборов — печей, котлов, каминов. Плитный колосник выбирается в соответствии с проектом печи, в котором указаны параметры посадочного места.

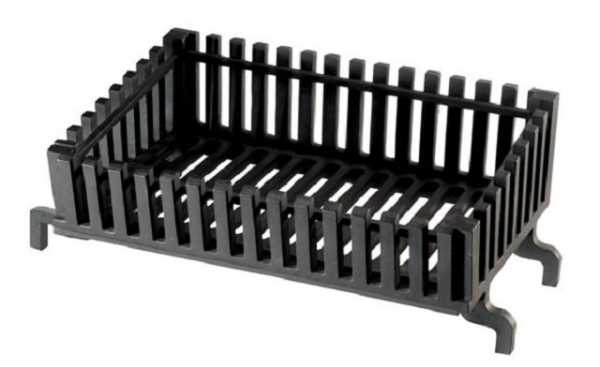

Корзинная колосниковая решетка «Riva Grate»

  • Колосниковая решётка  корзинного типа. Этот тип решеток широко использовался ранее в каминах с открытыми очагами. Он удобен тем, что закладываемые дрова находятся не на поверхности колосника, а как бы внутри него, без риска выпадения наружу через отрытый очаг. Но в то же время доступ воздуха к топливу полностью сохраняется.

В наше время корзинные решетки используются в каминах уже не столь часто, так как многие владельцы домов предпочитают в основном закрытые топочные камеры с панорамными стеклянными дверцами. Тем не менее, и такие колосниковые решетки представлены в продаже. Кроме того, мастера-кузнецы охотно принимают заказы на их изготовление по индивидуальным проектам. И тогда корзинный колосник становится еще и декоративной деталью камина.

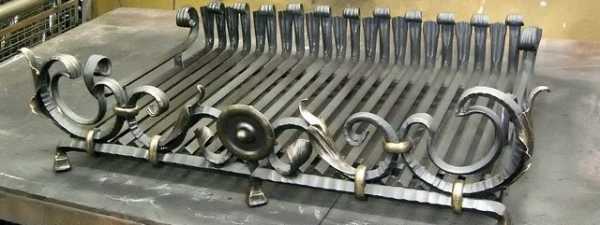

Корзинный колосник для камина, изготовленный мастером по индивидуальному заказу

  • Подвижная колосниковая решетка обычно предназначается для печей длительного горения. Конструкция может состоять из рамы и установленной в ней на оси самой решетки. Другой вариант – решетки с горизонтальным перемещением. Изменение положения колосника помогает его самоочистке – способствует разрыхлению шлака или залежей золы и удалению их в камеру зольника. В некоторых случаях подвижные решетки дают еще и изменение геометрии каналов для поступающего воздуха, что используется для управления режимами работы печи.

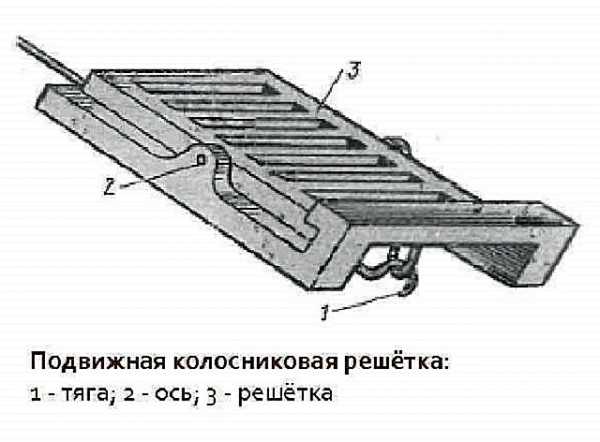

Один из вариантов конструкции подвижной колосниковой решетки.

Существуют модели с поворотом секций на 180 градусов. Однако эта конструкция должна быть заложена в проекте печи, так как для такого перемещения решетки требуется обустраивать специальные выемки в кирпичной стенке. Поэтому эти модели имеют ограничения в применении и стоят достаточно дорого.

  • Отдельно стоит выделить охлаждаемый тип колосниковой решетки, которую обычно монтируют в водогрейные котлы или печи с контуром водяного отопления. По-другому их называют «КРОК» — «колосниковая решетка охлаждаемой конструкции». Изготавливается этот вариант изделий из монолитных жаростойких труб, в которых циркулирует теплоноситель, охлаждая их поверхности. Таким образом, в топке поддерживается температура, обеспечивающая безопасность работы агрегата, а система отопления получает дополнительный тепловой потенциал.

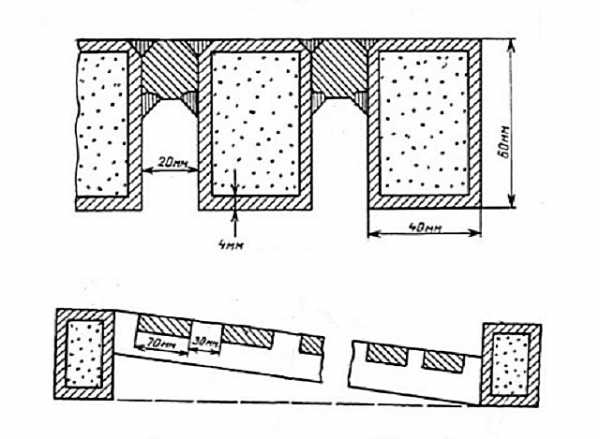

Схема колосниковой решетки типа КРОК.

Чаще всего производства таких колосниковых конструкций используются прямоугольные или квадратные в сечении трубы, расположенные параллельно, с шагом в 15÷20 мм. В межтрубное пространство, на расстоянии 20÷30 мм относительно друг друга, вварены отрезки стальных прутов, которые являются компенсаторами жесткости решетки. С одной стороны трубы решетки соединены с коллектором, подающий охлажденный теплоноситель из трубы «обратки» отопительного контура а с другого в выходящий, по которому вода дальше поступает в основной теплообменник котла.

Критерии выбора колосниковых решеток для печи

Выбор колосниковой решетки определяется несколькими факторами, к которым можно отнести следующее:

  • Тип отопительного прибора (сооружения).
  • Вид используемого топлива – от этого момента будет зависеть модель колосника. Если планируется отапливать печь углем, то следует приобретать более массивные решетки, способные выдерживать и немалую механическую нагрузку, и экстремально высокий температуры. Для дровяных каминов и печей подходят более легкие по весу изделия.
  • Колосниковая решётка должна соответствовать своими размерами посадочному месту в топочной камере. А если точнее, то в проект печи обычно сразу закладываются габариты колосника, исходя их предложенных в продаже размеров этих изделий.
  • Расстояния между параллельными прутами решетки для дровяных печей должны составлять в общей сложности не менее 40% от площади колосника. Этот фактор поможет избежать трудностей при очистке изделия от золы. Кроме того, зазоры меньше рекомендуемых будут создавать препятствия для свободной циркуляции воздушных потоков. А это, в свою очередь, приведет к уменьшению продуктивности работы отопительного прибора, а также к снижению уровня безопасности его эксплуатации. Недостаточность воздушного обмена создает сложности и для полноценного прогорания топлива, и для нормальной тяги. А задержка продуктов сгорания – недопустима, так как это чревато очень серьезными последствиями.

В случае если просветы колосниковой решетки будут больше, чем это необходимо, то в зольник будет осыпаться не только зола, но и еще недогоревшие частицы топлива. Следствие – совершенно ненужный перерасход топлива, так как упавшие в зольник недогоревшие частицы дров или угля уже не дадут ожидаемой теплоотдачи. Да и с безопасностью в таком случае все обстоит не слишком благополучно.

Варианты колосниковых решеток и их стоимость

В продаже представлены разные варианты колосниковых решеток для установки их в печи, камины и котлы. Как уже говорилось выше, изготавливаются эти изделия из чугуна или стали.

Оптимальным материалом всегда стоит рассматривать чугун. А лучшей сортом чугуна для изготовления жаропрочной фурнитуры является СЧ-15 (20). Маркировка об этом нередко проставляется непосредственно на изделии.

Колосниковые решетки, изготовленные из стали, стоят дешевле и весят значительно меньше чугунных аналогов. Однако, и срок их эксплуатации — значительно короче, так как они под воздействием высоких температур начинают деформироваться, приходя в негодность. И если приобретение планируется с расчётом на многолетнее повседневное использование печи, то стальные решетки лучше и вовсе не принимать в расчет. Они подойдут для декоративного камина, растапливаемого от случая к случаю, или для печи, которой пользуются нечасто. Например, это может быть уличный комплекс барбекю — можно сэкономить на стоимости изделия, а на период длительного простоя решетку с несложно снять и убрать в подсобное помещение.

Производством колосниковых решеток занимается немало литейных предприятий. Но не следует думать. Что формы и размеры изделий, как говорится, «берутся с потолка». В это сфере тоже имеется своя стандартизация.

Например, широким спросом пользуется продукция ЗАО «Литком» — «Рубцовского литейного комплекса ЛДВ». Все решетки изготавливаются в соответствии со стандартом СТО 3-2011 и разработанными жесткими техническими условиями. В таблице ниже представлены колосниковые решетки разных форм и линейных параметров, а также их стоимость на 2018 год.

Условные обозначения – довольно понятны.

«РУ» – решётка колосниковая для угля,

«РД» — решетка колосниковая для дров.

Изделия с такими индексами предназначены для печей, котлов и каминов бытового предназначения с максимальной тепловой мощностью до 8 кВт.

Если требуется решетка для более мощной печи или котла, то приобретается модель с добавленным буквенным индексом «П» — он обозначает предназначение изделия для промышленных печей или котлов, с тепловой мощностью от 8 до 100 кВт.

Безусловно, показанным в таблице ассортиментом одного производителя вовсе не ограничивается предложение специализированных магазинов. Чтобы определиться с выбором этого элемента печеной фурнитуры, если значение аббревиатуры в названии модели непонятно, можно проконсультироваться с продавцом или со специалистом в этой области. Но приобретать колосниковую решетку неясного происхождения — не стоит, так как она может подвести в самый ненужный момент. А подделки встречаются, причем, даже изготовленные их каких-то неясных по составу сплавов, но выдаваемых за качественный серый чугун.

Важно помнить, если заявленный материал изготовления решетки — чугун, то она по умолчанию не может быть слишком легкой и привлекательно дешевой.

Установка колосниковой решетки

Колосниковая решетка, как правило, монтируется в процессе возведения печи. Однако, иногда приходится производить ее замену в уже эксплуатируемом отопительном приборе или сооружении. В такой случае необходимо обязательно разобраться, по каким же причинам произошло повреждение этого узла или его выпадение с посадочного места.

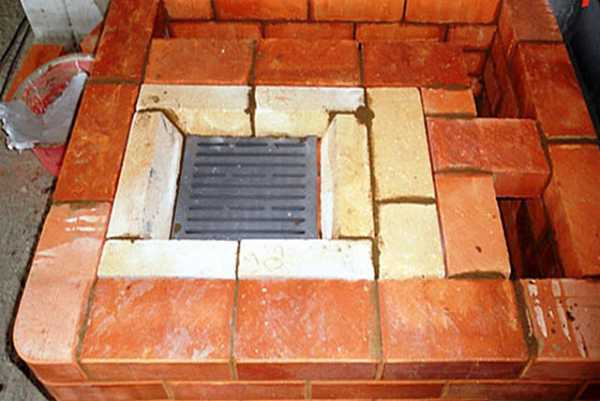

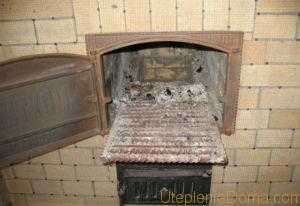

Пример установки колосниковой решетки в топочную камеру возводимой кирпичной печи

При постройке кирпичной печи посадочное место должно превышать размеры решетки на 5 мм по каждой из сторон ее периметра — этот тепловой зазор станет отличной защитой от повреждения кладки и от деформации самой металлической детали при их нагревании до высоких температур. Как известно, все материалы при нагревании расширяются, но коэффициенты линейного расширения кирпича и металла – весьма значительно различаются, и это требует обязательного компенсационного зазора.

Как правило, кирпичи, обрамляющие гнездо для колосниковой решётки, стесываются несколько на угол, примерно так, как показано на иллюстрации выше. Это облегчает и установку, и, в случае необходимости, демонтаж и замену решетки, упрощает процесс ее очистки.

Эти зазоры между кирпичом и решеткой заполняются сухим песком или же смесью песка и глины. Но ни в коем случае не используется цементосодержащий раствор. Иногда по этим щелям прокладывается и асбестовый шнур.

Как правило, плоскость колосника должна находиться ниже топочной дверцы на один ряд кладки – это предохраняет от выпадения горящих углей при открытии печи. Естественно, такое правило должно соблюдаться и в каминах с открытой топкой – нижний край очага должен быть выше колосников.

Колосник нужно еще и правильно уложить на место, не перепутав стороны. Очень часто перемычки колосников имеют треугольную (трапециевидную) форму в сечении. В этом случае заостренная сторона должна смотреть в сторону зольника.

В заключение необходимо кратко подвести итоги представленной выше информации:

  • Размеры колосниковых решеток чаще всего подчиняются стандартам. При составлении проектов печей обычно как раз и отталкиваются от этих установленных размеров. Но при необходимости можно собрать решетку более сложной или нестандартной конфигурации, используя отдельны балочные колосники либо модули небольшого размера.
  • Материал изготовления выбирается в зависимости от выбираемого топлива. Но однозначно лучшим, проверенным многолетней эксплуатацией материалом для печной металлической фурнитуры является чугун. Но и среди чугунных решеток есть подразделения на дровяные или угольные печи.
  • Важно при монтаже колосниковой решетки заранее правильно подготовить посадочное место.
  • Легче всего монтировать монолитные колосники. Но зато наборные и балочные варианты расширяют возможности, обычно служат дольше, да и ремонтопригодностью у них – намного лучше. Проще заменить один, например, треснувший колосник, нежели всю решетку целиком.

Тем не менее, некоторые хозяева печей стараются изготавливать колосники для своих приборов самостоятельно. Часто это мотивируется тем, что действительно качественный чугун стоит слишком дорого. А то, что сейчас встречается в продаже, по их мнению, зачастую не выдерживает никакой критики.

Да, стальная колосниковая решетка не прослужит слишком долго. Но для мастера проще и дешевле изготовить новую, нежели приобретать готовую модель.

Что ж, и такая точка зрения имеет свое право на существование. Для примера – видеосюжет на эту тему:

Видео: Самостоятельное изготовление стальной колосниковой решетки

stroyday.ru

Колосники для печей, котлов, каминов из чугуна своими руками

Несмотря на свою простоту и незамысловатость чугунные колосники для печи или котла выполняют несколько функций, каждая из которых весьма важна (см. Печное отопление в деревянном доме). Обычно решетка служит не меньше, чем сам нагреватель, но бывают форс-мажорные ситуации, когда требует замена. Как известно, чугун достаточно хрупкий и его можно расколоть, даже уронив на твердую поверхность с высоты одного метра. То есть, всего лишь случайно выпустив из рук, стоя в полный рост. В розничной сети можно найти стандартные колосники, а если они не подходят, то их несложно изготовить самостоятельно.

Какие функции выполняют колосники

Колосники – это решетка в топке котла, печи или камина, которая встроена в нижнюю часть. Она выполняет три функции:

  • удержание твердого топлива;
  • подача воздуха;
  • удаление золы.

На колосниках лежат дрова, брикеты или уголь. В зависимости от вида топлива нужно подбирать зазоры между параллельно идущими элементами.  Решетка должна быть достаточно крепкой, чтобы выдерживать вес дров. Кроме этого, колосники для котла позволяют подавать воздух для горения. При этом можно  регулировать количество воздуха, тем самым контролируя силу тяги. Под колосниковой решеткой есть специальный отсек, куда осыпается зола. Он закрыт дверцей или заслонкой. Через дверцу можно не только удалять пепел, но регулировать подачу воздуха.

Материалы и конфигурации колосниковых решеток

Для изготовления колосников для печи  или котла используют чугун или жаропрочную сталь. Первый вариант предпочтительней и используется чаще всего, так как чугун служит практически вечно. Сталь, даже прочная, со временем может прогореть, особенно если топить углем. Как известно, температура сгорания угля самая высокая среди всех видов твердого топлива.

Решетка может иметь форму:

  • плоской пластины;
  • соединённых между собой круглых или профильных балок;
  • металлической корзины.

Кроме этого, колосниковые решетки могут быть монолитными и наборными. Монолитные – это цельное изделие определённого размера. Иногда стандартные габариты не подходят и тогда используют наборные колосники для камина или печи, в которых главное подобрать длину элементов.

Если и делать теплый пол под линолеум на деревянный пол, то только электрический.



В то время, как сделать теплый пол под плитку лучше из пластиковый труб (водяной ТП).

Решетка может быть движимой. Такие изделия состоят из нескольких частей, которые приводятся в движение вручную, специальным рычагом. Есть два варианта движений: поступательные и вращательные. Благодаря движимым колосникам можно подать воздух в залежавшиеся слои топлива, что позволяет полностью выжечь его. Это на несколько процентов повышает КПД обогревательного оборудования.

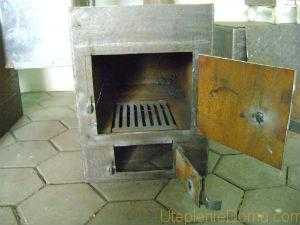

Как сделать колосники своими руками

Купив толстую чугунную решетку, вы можете быть уверены, что она прослужит вам столько же, сколько и печь. Но иногда случается и так, что стандартные размеры колосниковой решетки не подходят.  И тогда ее нужно изготовить самостоятельно. В домашних условиях работать с чугуном невозможно, поэтому в качестве материала можно использовать только сталь. Лучше, конечно, если она будет жаропрочной, но не обязательно. Используя обычное железо нужно позаботиться, чтобы решетка была достаточно толстой.

Укладывать теплый пол под ламинат, по отзывам, не стоит, так как это может повредить напольное покрытие.

При укладке теплого пола в ванной не обойтись без утепления.

В качестве исходного материала можно использовать:

  • арматуру;
  • уголок;
  • толстостенные трубы малого диаметра;
  • стальные полосы.

Прежде чем сделать колосники своими руками нужно снять размеры. После этого изготавливается рамка, на которую потом будут приварены параллельно идущие элементы. Главное, правильно подобрать расстояние между ними. С одной стороны, зола не должна забивать колосник, а воздух мог поступать в достаточном количестве. С другой стороны, угольки должны оставаться в топке до полного выгорания. Щели занимают не более 40% от всей площади решетки.

utepleniedoma.com

Колосники котлов

Колосники котлов

Колосники котлов это плоские чугунные отливки c отверстиями. Колосники используются в топках твердотопливных паровых и водогрейных котлов.

Колосники котлов устанавливаются в котлы на уступы боковых стенок топочной части котла. Чугунные колосники котлов представляют собой плоскую плиту с ребрами жесткости и продольными отверстиями, предназначенными для подачи в нижние слои горящего топлива воздуха богатого кислородом и удаления образующихся в процессе горения золы и шлака.

Мощность водогрейных котлов, в которые устанавливаются колосники чугунные до 2,5 МВт. Марки котлов КВр, КВ, Энергия, Универсал, Сибирь, Луга, НР-18, Богатырь, КВ-300, Гефест, КВЦ.

Колосники котлов представлены широким типорядом длиной от 200 до 1500 мм и шириной от 100 до 300 мм. Наиболее распространенные модели колосников 880х220, 890х250, 906х250, 560х250, 530х250, 520х210, 520х220. Размеры колосников определяются удобством их укладки в топку котла, обычно устанавливаются по 4-12 штук по всему периметру топки.

Масса колосника варьируется в зависимости от его толщины, диаметра отверстий и количества ребер жесткости.

Срок службы и надежность работы чугунных колосников и колосниковой решетки зависит от правильности эксплуатации котла. Уголь должен загружаться в топку котла на колосниковую решетку ровным слоем, толщиной не более 200 - 300 мм, обязательна периодическая шуровка слоя топлива и очистка колосников от шлаковых отложений и наростов. Подача воздуха в котел должна быть постоянной и непрерывной, для обеспечения стабильного горения и охлаждения колосников воздухом. Зольный бункер должен очищаться от провалившихся золы и шлака регулярно и достаточно часто, для избежания их остаточного горения в золовом бункере и повышения температуры снизу колосников. При соблюдении этих простых правил колосники котлов прослужат вам 4-5 отопительных сезона.

Колосники котлов

Колосник 290*210, колосник 300*200, колосник 350*200, колосник 300*220 Е1/9, колосник 300*400 Е1/9, колосник 300*430 Е1/9, колосник 317*220, колосник 367*105, колосник 380*220, колосник 390*250, колосник 400*200, колосник 400*220 (колосник-сбрасыватель), колосник 420*220, колосник 430*300, колосник 440*220, колосник 480*260, колосник 500*200, колосник 500*210, колосник 510*220, колосник 520*210, колосник 520*250, колосник 520*220, колосник 530*100, колосник 530*220, колосник 530*250, колосник 530*250 TM-2-1-35, колосник 540*210, колосник 540*250, колосник 540*260, колосник 550*230, колосник 560*210, колосник 570*340, колосник 600*200, колосник 600*250(А), колосник 610*200, колосник 618*230, колосник 618*230(А), колосник 630*220, колосник 630*230, колосник 640*250, колосник 650*200, колосник 650*240, колосник 700*200, колосник 700*250, колосник 750*250, колосник 800*220, колосник 800*250, колосник 840*240, колосник 850*210, колосник 850*220, колосник 870*220, колосник 880*220, колосник 880*230, колосник 880*250, колосник 900*210, колосник 900*220, колосник 900*200, колосник 900*250, колосник 910*210, колосник 910*250, колосник 920*250, колосник 930*220, колосник 950*220, колосник 950*250, колосник 1100*210, колосник 1100*220, колосник 1200*470, колосник 1260*250, колосник 1300*140, колосник 1350*130, колосник 1350*145, колосник 1360*170, колосник Теплотрон, колосник балка 1200, колосник-сбрасыватель R420 (S20), колосник сегментный КТФ-300, дверка топочная, отражатель дверки котла, дверка котла ДКВР, дверка котла Е-1,0-0,9, дверка котла КВ-300, дверка котла ПА в сборе.

Котельный завод "Росэнергопром" производит и реализует колосники котлов. Купить колосники котлов можно сделав заявку на сайте котельного завода. Транспортирование колосников и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана.

topky.ru

Колосники котлов

Колосники промышленные, колосниковые балки и фронтовые плиты, это важнейшие составляющие твердотопливных котлов.

Колосники котлов это чугунные плиты с отверстиями (прозорами) верхняя поверхность которых плоская, а нижняя снабжена ребрами жесткости.

Чугунные колосники используются в водогрейных и паровых твердотопливных котлах отопительных и производственных котельных. Колосники котлов устанавливаются в слоевых, ручных топках для поддержания в топке слоя горящего топлива, дров, угля или брикетов и отсева сгоревшего угля в зольник. Кроме того колосники котлов выступают в роли воздухораспределительной решетки, где через отверстия поступает и распределяется воздух, необходимый для горения топлива. Колосники устанавливаются над зольником на уступы боковых стенок топки котла.

Из колосников собираются колосниковые решетки. На один комплект ручного котла необходимо от 2 до 18 колосников, в зависимости от мощности (типоразмера) котла, его площади зеркала горения, а также выбранных размеров колосников.

Чугунные колосники котлов не коробятся под действием высоких температур, обладают повышенной теплокоррозионной стойкостью, не ржавеют, плотно закрывают отверстия, что обеспечивает их широкое использование в топочных устройствах котлов. Лазы, люки, колосниковые балки и дверки котлов также изготавливаются из чугуна.

Чугунные колосниковые решетки котлов бывают:

  • неподвижные;
  • наклонные.

Неподвижные колосниковые решетки применяются в котлах малой мощности до 1 МВт. Под колосники котлов с помощью вентилятора или за счет естественной тяги подают воздух, используемый для горения топлива и охлаждения колосников. Зола и шлак проваливаются в отверстия круглого или щелевидного сечения, расширяющиеся вниз, чтобы исключить застревание в них шлака, проваливающегося в бункер. Свежие порции топлива забрасывают равномерным слоем на колосники через загрузочное окно котла, закрывающееся топочной дверцей.

Неподвижные колосниковые решетки применяются в котлах малой мощности, с ручным обслуживанием и периодической загрузкой топлива наиболее распространены следующие виды марок котлов с неподвижными решетками: котлы КВ, КВр, КВС, Братск, Братск М, Энергия, Энергия 3 М, Универсал, Универсал 5 М, Универсал 6 М, Луга, Богатырь, Тула, Минск и Е-1,0-0,9.

Наклонные и поворотные колосники устанавливаются в топках с поворотными колосниками типа РПК, ЗП РПК и котлах Е1/9. Основной процесс горения топлива происходит на неподвижной колосниковой решетке. Сзади, спереди или по всей поверхности топки устанавливается ряд поворотных колосников, надеваемых на вал, который поворачивается по мере необходимости сброса золы и шлака с колосниковой решетки с помощью рычага.

Существующий типоряд колосников котлов:

По длине 400 до 1100, по ширине от 200 до 250.

Например:

  • колосник котла Универсал 5 М 890*250;
  • колосник котла Универсал 6 М 906*250;
  • колосник котла Энергия 5 М 520*210;
  • колосник котла Энергия 560*250.

Цена чугунных колосников котлов зависит от массы.

xn----etbgnakbgoaekb6bub9d3d.xn--p1ai

Колосник для печи чугунный - как правильно положить

Конструкции современных печек всё время совершенствуются, изменяются, дополняются. Однако есть элементы, без чьих функций обойтись сложно. В пример можно поставить колосники для печи (решётка).

Колосниковая решётка – это деталь топочной камеры, которая поддерживает поленья, уголь, топливные брикеты. Через щели в ней зола опадает вниз, высвобождается место для свежей порции топлива. Существуют разные конструктивные решения этих элементов, их выполняют из разных материалов. Из статьи вы узнаете, как выбрать и как правильно поставить колосник в печь.

Чугунный колосник для печи плоский

Зачем нужен?

Как уже стало ясно, колосник – это решётка, позволяющая воздушному потоку проникать прямо к очагу горения внизу, а золе удаляться через отверстия в специально отведённое для неё место. Так для чего нужны колосники в печи? Установка колосника в печи позволяет решить ряд задач:

  1. Разделяет топочную камеру на две зоны – саму камеру горения и нишу для золы.
  2. Применяется для размещения и сушки топлива.
  3. Осуществляет распределение воздушного потока из зольника.
  4. Способствует хорошей тяге.
  5. Вкупе с дверцей даёт возможность контролировать и регулировать пламя.

Выполнять колосник, который предназначен для установки в печку, можно не из любого металла. Так как он постоянно находится в среде высоких температур и под воздействием кислорода, он может очень быстро начать окисляться. Достаточно долгое время продержаться в данной среде может лишь чугун

Особенности конструкции и типы

Колосниковая решётка представляет собой решётку с раздельными элементами, выполняющими функцию поддержания топлива в топочной камере. Исходя из конструкции, принято выделять следующие её типы:

    1. Плоская плиточная решётка. Данный колосник для печи является самым распространённым. Используется также в котлах и каминах. Его отличие в определённых габаритах. Этот нюанс нужно учитывать при кладке печки вручную. Для монтажа в прибор отопления требуется установочная площадка. Должен легко выниматься, а зазор должен составлять минимум 50 мм. Ведь практически все колосники выполняются из чугуна, а при расширении он может нанести вред топочной камере и зольнику.
    2. Балочная решётка. Этот колосник чугунный для печи является наборным. Число элементов должно соответствовать габаритам топки. Балочный вариант является наилучшим для обустройства нестандартной печи, выполненной вручную. Однако необходимо помнить про стандарты его длины.

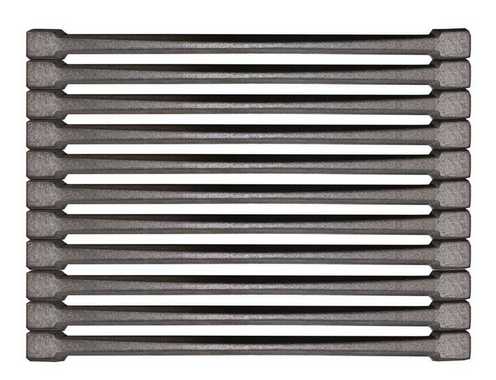

Балочная решетка для печи

    1. В форме корзинки. Такие колосники могут применяться в топках открытого типа. В последнее время их довольно редко устанавливают, потому что прибор отопления данного типа потерял свою актуальность.

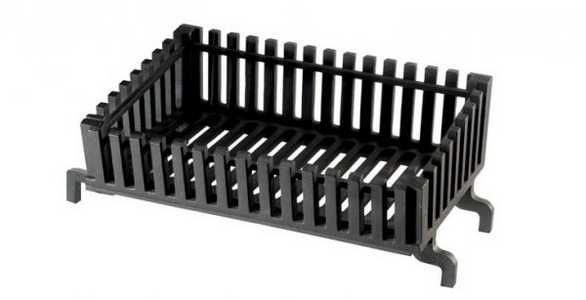

Колосник в форме корзины

  1. Подвижная решётка. Главная функция в данном случае заключается в ограничении размеров зазора между колосниками через сдвиг подвижной части в горизонтальной плоскости. Это довольно удобно для осуществления автоматической работы печек длительного горения.

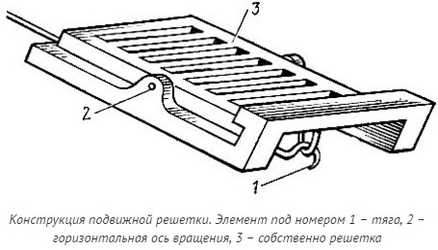

Конструкция подвижного колосника

Размеры колосников для печи

Размеры чугунных колосников для печи зависят от видов топлива. Возможные их размеры представлены в таблице.

ДроваУголь
330*252 мм350*205 мм
300*252 мм300*205 мм
250*252 мм
250*180 мм
140*180 мм
120*140 мм

При необходимости установки балочных решёток, требуется помнить, что длина равняется 250, 330 и 470 мм.

Рекомендации по выбору

При выборе определённой модели следует учитывать вид топлива, что планируется использовать. Возьмите на заметку таблицу с размерами, приведённую выше. Решётку необходимо брать с таким расчётом, чтобы прутья смогли легко выдержать максимально возможный вес одной топливной порции. Данную информацию можно уточнить у консультанта магазина либо специалиста.

Для прочистки от золы лучше, чтобы просветы занимали как минимум 40 % площади всей конструкции. В случае если их меньше, топочная камера будет функционировать не с такой эффективностью, ведь объёма поступающего воздуха будет мало для хорошего горения. При плохой вентиляции могут собираться газы. В случае забольших просветов, вместе с золой в зазоры будет осыпаться и топливо, что не успело прогореть.

Установка колосника в печи

Теперь разберёмся, как правильно положить колосники в печь вручную.

Известно, что материалы подвержены расширению при нагреве, из-за этого и монтировать колосники требуется с зазором минимум пять миллиметров со всех сторон. В топке требуется стесать уступ. Решётку устанавливают кромками. В печке из кирпича место нахождения определяется на один кирпич ниже топочной дверцы. Это необходимо для того, чтобы раскалённые угли не падали на пол.

При монтаже не рекомендуется сильно закрывать колосники. Различные материалы при нагреве поддаются расширению с разной силой, и очень прочная фиксация прибора может стать причиной деформации либо привести к растрескиванию кладки. После укладки решётки пазы плотно засыпают песком без цемента.

Часто задаваемый вопрос, какой стороной класть колосники в печь, если сечение прутьев в форме треугольника. Ответ – треугольниками вниз.

Как видите, колосникам отведена своя роль в печи.

Чугун – это лучший материал, из которого может быть изготовлен такой элемент печи, так как характеризуется долговечностью и надёжностью.

При выборе решётки стоит помнить про тип топлива, его вес, размер зазоров. Монолитные варианты просты в монтаже, а наборные идеально подойдут для сборки решёток необычных габаритов.

teplofan.ru

Чугунные колосники для котлов | Завод "Алтайская Сила"

Перейти к навигации Перейти к содержимому Меню
  • Главная
  • Каталог
    • Трубные системы котлов
    • Кипятильные (конвективные) трубы
    • Коллектор, камера котла
    • Коллектор котла
    • Барабан котла
    • Дымососы Д, ДН (вентиляторы ВД, ВДН)
      • Д 3,5 м
      • Дымосос ДН 6,3 вентилятор ВДН 6,3
      • Дымосос, вентилятор ДН, ВДН 8
      • Дымосос ДН 9 (1000/1500 об. мин.)
      • Дымосос ДН 10 (1000/1500 об. мин.) Вентилятор ВДН 10 (1000/1500 об. мин.)
      • Дымосос ДН 11,2
      • Дымосос ДН 12,5
      • Дымосос ДН 13
      • ДН 15
      • Запасные части к дымососам
        • Улитка дымососа
        • ходовая часть дымососа
          • ходовая часть дымососов Д, ДН (ВД, ВДН) 6.3, 8, 9
          • Ходовая часть дымососов Д, ДН (ВД, ВДН) 10, 11.2, 12.5, 13
          • Ходовая часть дымососов Д, ДН (ВД, ВДН) 15, 17
        • Валы дымососов (вал на колесо дымососа)
    • Рабочее колесо дымососа (вентилятора)
    • Осевой направляющий аппарат дымососа (вентилятора)
    • Вентиляторы дутьевые центробежные ВД
    • Вентиляторы ВДН
    • Карманы всасывающие дымососа (вентилятора)
    • Золоуловители ЗУ
    • Водоподготовка
    • Сепаратор непрерывной продувки Ду300
    • Циклоны
    • Горелки
      • Горелка ГМГ
      • Газомазутная горелка ГМ, ГМП
      • Газовая горелка ГГ 1; ГГ 2; Г 1,0
      • Запасные части к горелкам
      • Опора горелки ГМ, ГМГ
      • Газовоздушная часть горелки
      • Горелочный камень для горелки
        • Горелочный камень для горелок ГМГ 1,5 (на котел ДКВР и др.)
        • Горелочный камень для горелок ГМГ 2 (на котел ДКВР и др.)
        • Горелочный камень для горелок ГМГ 4 (на котел ДКВР и др.)
        • Горелочный камень для горелок ГМГ 5 (на котел ДКВР и др.)
        • Горелочный камень для горелок ГМГ 5,5/7 (на котел ДКВР и др.)
        • Горелочный камень для горелок ГМ 2,5 (на котел ДЕ, КЕ и др.)
        • Горелочный камень для горелок ГМ 4,5 (на котел ДЕ, КЕ и др.)
        • Горелочный камень для горелок ГМ 7 (на котел ДЕ, КЕ и др.)
        • Горелочный камень для горелок ГМ 10 (на котел ДЕ, КЕ и др.)
        • Горелочный камень для горелок ГМП 16 (на котел ДЕ, КЕ и др.)
        • Горелочный камень ГНП
        • Горелочный камень гг (амбразура, панель ГГ)
    • Запасные части котлов
    • Колосники
    • Дверка (дверца), лаз, люк котла (топки)
    • Топки и запчасти к топкам (ТР, ТШПМ, ТЧЗМ, ПТЛ-РПК и др.)
    • Забрасыватель ЗП
    • Указатели уровня и другое ВПО
    • Предохранительные пружинные клапаны для котлов
    • РТИ
    • Газовые котлы
    • Твердотопливные котлы
  • Оформление заказа
  • Контакты
  • О компании
  • Главная
  • Каталог
    • Трубные системы котлов
    • Кипятильные (конвективные) трубы
    • Коллектор, камера котла
    • Коллектор котла
    • Барабан котла
    • Дымососы Д, ДН (вентиляторы ВД, ВДН)
      • Д 3,5 м
      • Дымосос ДН 6,3 вентилятор ВДН 6,3
      • Дымосос, вентилятор ДН, ВДН 8
      • Дымосос ДН 9 (1000/1500 об. мин.)
      • Дымосос ДН 10 (1000/1500 об. мин.) Вентилятор ВДН 10 (1000/1500 об. мин.)
      • Дымосос ДН 11,2
      • Дымосос ДН 12,5
      • Дымосос ДН 13
      • ДН 15
      • Запасные части к дымососам
        • Улитка дымососа
        • ходовая часть дымососа
          • ходовая часть дымососов Д, ДН (ВД, ВДН) 6.3, 8, 9
          • Ходовая часть дымососов Д, ДН (ВД, ВДН) 10, 11.2, 12.5, 13
          • Ходовая часть дымососов Д, ДН (ВД, ВДН) 15, 17
        • Валы дымососов (вал на колесо дымососа)
    • Рабочее колесо дымососа (вентилятора)

energo-egas.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
