Колос ск 6: Комбайн СК-6 «Колос»: технические характеристики

Содержание

технические характеристики, преимущества и недостатки

Статья обновлена 30.06.2017

Комбайн Колос СК 6 – барабанная техника для сбора зернового урожая. Выпуск продолжался 6 лет, начался в 1973, а закончился в 1979 году. Место сборки – Таганрогский завод по выпуску комбайновой техники. Разработкой занимался отдел конструкторов, которыми руководил инженер Изаксон.
Вторым продуктом стал комбайн СК-6-II. На него установили два рабочих барабана. Время выпуска 1980…1984 годы. Помимо двух барабанов, он получил два шнека. Каждый шнек владел собственной спиралью – один левой, второй правой. С начала 1985 года началось производство модели СК-6А, в которой количество барабанов сократили до 1 штуки.
Зерноуборочный комбайн Колос разработан для работы в сельских хозяйствах. На комбайне удобно собирать созревшие колосовые культуры, степень обмолачивания которых имеет определенные сложности. В процессе сборки урожая, жаткой поднимаются колосья, после чего обрезается их корень. Сразу после обрезки колосья обмолачиваются и поступают в бункер хранения обмолоченных продуктов. Помимо работы с зерновой культурой, комбайном может убираться бобовая культура.
Жатка в СК-6 является фронтальной. Резка культуры совершается одинарными кованными стальными пальцами. Бункер для зерна сделан с двумя равными секциями.

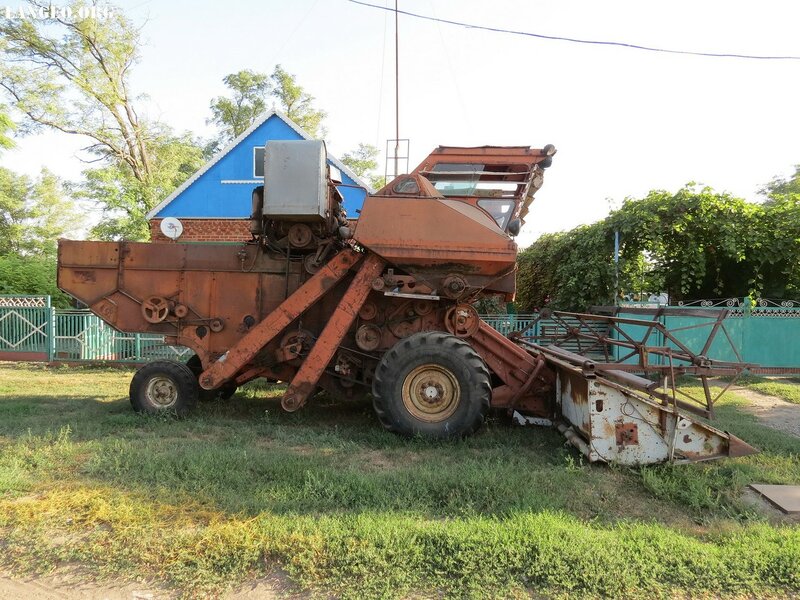

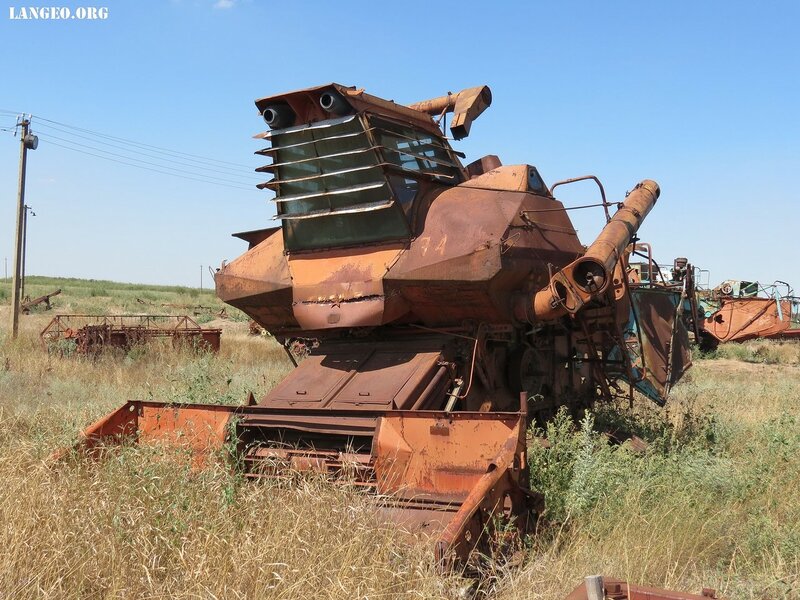

Комбайн Колос СК 6

Содержание:

  • Технические характеристики Колос СК 6
    • Характеристики двигателя
    • Операторская кабина
    • Топливо
  • Устройство машины
  • Комплектация
  • Достоинства, недостатки
  • Аналог, цены
  • Отзывы

Технические характеристики Колос СК 6

  •  Рабочие габариты агрегата 1049 х 534 х 400 см.
  •  Размеры комбайна при транспортировке 1092 х 530 х 392 см.
  •  Полная масса 9 тонн 455 кг.
  •  Мощность установленного двигателя СМД-64 равна 110 кВт.
  •  Комбайн имеет две рабочие скорости: скорость транспортировки 18,7 км в час; скорость при выполнении работы – 7,4 км в час.
  •  За один час машиной СК-6 собирается до 8500 кг урожая.
  •  Без редуктора барабан вращается со скоростью 749…1235 оборотов за 60 секунд.
  •  Установлено восемь рабочих бичей.
  •  Молотилка захватывает участок поля в 150 см.
  •  Габариты барабанного устройства: диаметр 60 см, длина 148,5 см.
  •  Барабан охватывает угол 146 градусов.
  •  Показатель высоты среза культуры: при перестановке башмаков – 50, 100, 130, 180 мм; при изменении гидроцилиндров – диапазон 100…950 мм.
  •  Соломотряс сделан с двумя валами, имеет пять рабочих клавиш.
  •  Соломотряс сделан с шириной 147,7 см.
  •  Размер длины одной клавиши 361,8 см.
  •  Бункер для зерна имеет вместимость 3 м3 продукта.
  •  Минимальный радиус при развороте машины составляет 750 см.

Характеристики двигателя

Работа мотора СМД-64 проходит в четырехтактном процессе. Дизельная конструкция мотора имеет механизм турбонаддува, охлаждение совершается водянистой жидкостью. Насос для прогонки масла двухсекционный, шестеренного типа.
Запуск совершается пусковым двигателем с редуктором, с дополнительной функцией дистанционного запуска. Марка турбокомпрессора ТКР11Н-1.

  •  Мощность рабочего состояния 150 л.с.
  •  Длина хода поршневой части 11,5 см.
  •  Размер диаметра рабочего цилиндра 13 см.
  •  Расположение цилиндров в конструкции в форме литеры V.
  •  По правому ряду идут цилиндры один, два, три.
  •  По левому ряду расположены цилиндры четыре, пять, шесть.

Колос СК 6

Операторская кабина

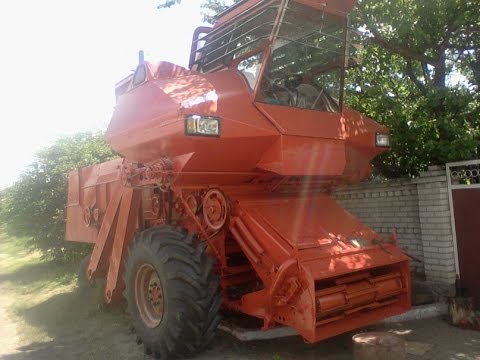

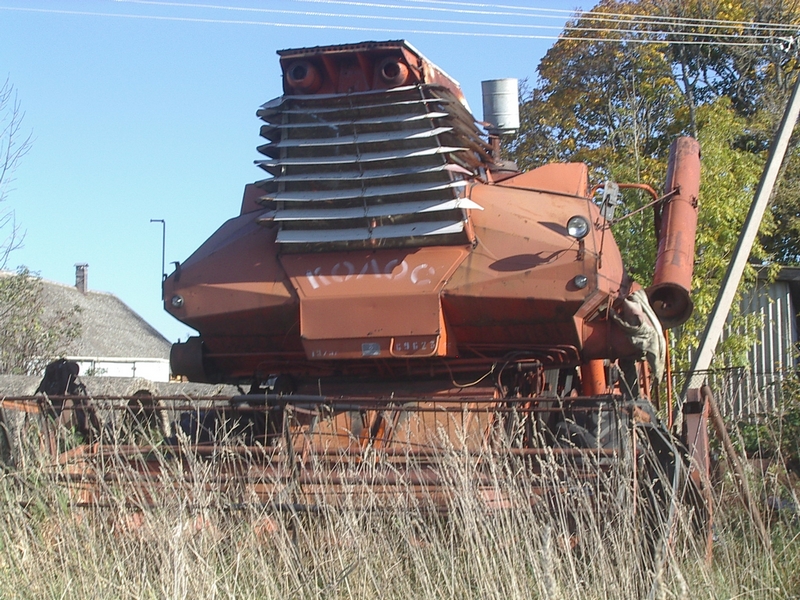

На качественном фото комбайна Колос видно, что кабина расположена не очень удачно. Она стоит в центре рамы, по бокам от нее находятся бункеры. При этом ее расположение сделано на одном узле с молотильным устройством.
Из достоинств кабины – она имеет жалюзи для защиты от солнца и вентилятор для обдува. Звуковая изоляция хоть и присутствует, но она не самого высокого качества.
Кабина стоит на самом верху комбайна, но качество обзора от этого не вырастает. Боковому обзору мешают зерновые бункеры. Задний осмотр имеет свои трудности, поэтому движение задним ходом крайне неудобное.
Рычаги управления рабочими органами находятся возле кресла водителя. Все рабочие узлы приводятся в работу водителем или его помощником.

Топливо

Комбайновая машина Колос поставляется с большим баком для топлива. В него вмещается ровно 190 литров дизельной смеси.
Расход топлива высчитывается не за пройденное расстояние, а за рабочий час. Размер потребление ДТ – 27,5 литров.

Устройство машины

Комбайн Колос СК 6 оснащен ведущим мостом из двух планетарных редукторов. КПП позволяет совершать ход в двух направлениях: назад с одной скоростью, вперед с тремя скоростями. Главным мостом считается задний. По факту это коробчатая балка со встроенными рычагами.
Гидравлическую систему произвели из главного блока и блока для управления рулем. Подачу масла из резервуара в систему обеспечивает распределитель. Главный блок руководит работой подключенных механизмов, которыми могут быть жатки, мотовила, копнители. Этот же блок управляет очистным клапаном, который установили на воздухозаборник радиатора.
Для освещения хода комбайна установлены четыре фары. Передняя пара фар носит название ФГ-305, задняя пара – ФГ-304. Помимо основных фар, предусмотрены лампы стоп-сигнала, лампы оповещения о повороте машины.

Комплектация

Самые главные рабочие органы поставляются в базовом списке комплектующих. Остальные механизмы, по своему усмотрению, Вы приобретаете сами на рынке комплектующих изделий.

Основными заводскими узлами являются:

  •  Унифицированная жатка.
  •  Двухбарабанный молотильный механизм.
  •  Бункер разделенный на два отсека.

Достоинства, недостатки

Положительные черты:

  •  Наличие двухсекционного бункера для хранения обмолотого зернового продукта. Бункер легко выгружается, даже во время движения комбайна СК-6.
  •  Огромное наличие новых запчастей для ремонта техники. Стоимость запчастей не такая высокая, как у импортных аналогов.
  •  Встроенный датчик наполнения бункера. Встроены сигнализационные системы для работы копнителя, соломотряса или зернового шнека.
  •  Молотилка с широким захватом поля.
  •  Надежная, выносливая техника. Срок эксплуатации может достигает 50-60 лет.

Отрицательные черты:

  •  Ужасный обзор из водительской кабины. Отличный обзор только в переднее стекло, боковой и задний осмотр затруднен конструкцией каркаса.
  •  Над мотором нет свободного места для проведения ремонтных работ.
  •  Мощность двигателя слабовата, для машины такой комплекции желательно ставить мотор помощнее.
  •  Хорошая проходимость по ровному участку. Любые неровности комбайном проходятся со большими сложностями.

Аналог, цены

На время производства комбайн Колос СК 6 был единственной техникой своего класса. Подобных агрегатов не выпускалось.
Зерноуборочный комбайн Колос представлен только на рынке б/у техники. Стоимость агрегата 1977 года равна 4 тысячам долларов.

Отзывы

«Во время юности мой отец работал на комбайне Колос СК 6. Отец рассказывал, что машина хорошая, хотя и имела свои трудности при работе. Достоинствами он считал высокий процент сбора урожая. Но при этом надо было приловчиться к управлению этой махиной. Плохой боковой и задний обзор мешал нормальной работе, а разворачиваться пытались боком. Чтобы двигаться задним ходом приходилось одному человеку выходить из кабины и подсказывать, как и куда рулить.

Жаль, что такие комбайны давно не выпускаются, их можно было бы усовершенствовать и они бы работали на благо наших фермеров.» Павел, Черкассы.

Колос СК 6 – отличный, советский комбайн для работы на зерновых полях. При списке своих недостатков, он был прогрессивным агрегатом, который по своим техническим характеристикам опережал всех ближайших конкурентов.

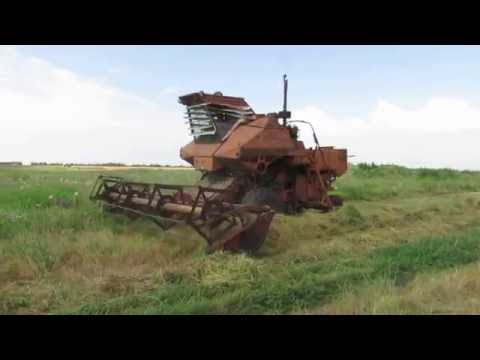

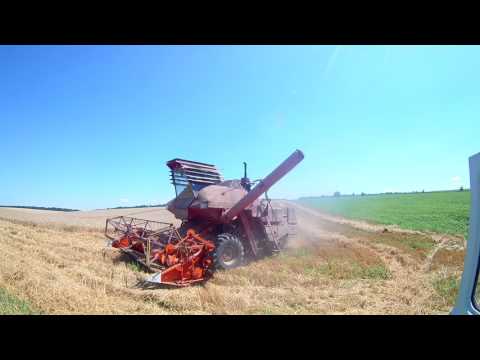

https://www.youtube.com/watch?v=UFp9F6OhdoM

Читайте еще:

Из истории отечественного комбайностроения.

..Комбайны СК 6 Колос для уборки зерновых колосовых культур

Комбайн СК 6 Колос является двухбарабанным транспортным средством самоходного типа. Такая техника применяется для осуществления рабочих операций по сбору тяжело обмолачиваемых колосовых культур. Зерновой урожай собирается методом прямого комбайнирования, то есть, непосредственного подбора жатвенным приспособлением и последующим обмолотом урожайной массы.



Оснащение зерноуборочных комбайнов Колос СК6



Для увеличения функциональных возможностей комбайна Колос, технику оснащают дополнительными устройствами, которые расширяют диапазон регулировки технических узловых соединений и рабочих механизмов. Дополнительное оснащение позволяет использовать такую технику для обработки и сбора бобовых и других, не зерновых, культур. В процессе сбора урожая с полей жатвенные приспособления комбайна образовывают массу из хлебных культур и, следующим процессом, данная масса подается на валковые приспособления для очистки от лишнего растительного состава.





Колос СК 6 оснащен жатвенным приспособлением,  имеющим два опорных элемента. Жатвенные опоры называют башмаками. Также основными компонентами в устройстве комбайнерской техники являются наклонная камера, молотильный механизм с двумя барабанными элементами и вспомогательным механизмом для обмолота растений, опрощенное трясущее приспособление для соломы. Кроме перечисленных устройств на комбайн данной модели устанавливается комплекс очищающих и транспортирующих механизмов, битер, выгрузной накопительный бункерный отсек, мостовые рамы (задний мост является управляемым).


Зерноуборочный комбайн Колос работает от дизельного двигателя СМД-64, имеет устройство для свободной вариации скоростного передвижения, силовую передачу. На транспорт устанавливается операторская кабина с отопительными и вентилируемыми функциями. Беспрерывная и качественная эксплуатация сельскохозяйственной техники данного типа, обеспечивается качественным и высокоэффективным, гидравлическим и электрическим оборудованием.





Гидравлическое оборудование комбайна Колос выполняет функции регулировки частотных движений мотовильного приспособления. Также гидравликой устанавливают, необходимую для осуществления рабочего процесса, высоту расположения и параметры размещения по горизонтали мотовила. Скорость вращения барабанного механизма, для обмолота собираемых культур, регулируют сменой передаточного показателя для клиноременной подачи скорости к барабану. В операторской кабине оборудованы специальные рычаги, с помощью которых водитель транспортного средства, может управлять расстоянием между планками подбарабанья и барабанными бичами.



Основные характеристики комбайнов СК6 Колос



На комбайне Колос применяется электросеть однопроводного типа, которая обеспечивает рабочее напряжение 12 В. На СК 6, в принципе, как и на других комбайнерских агрегатах, электрические приборы отвечают за включение и нормальное функционирование почти всех основных рабочих элементов. От нормального функционирования электроприборов зависит качество запускных и остановочных моментов в работе мотора, включение и выключение сигнальных ламп, работа тревожного оповещения при получении повреждений на технических соединительных узлах транспорта, уровень контроля над технологическими операциями техники. Источником электропотребляющих устройств на комбайне выступают специальные аккумуляторы и генераторное приспособление. Дизельный двигатель, установленный на комбайне, запускают в работу при помощи стартерного устройства СТ-352Д.







Система освещения комбайна Колос состоит из двух фар ФГ-305, в передней части транспорта, и двух осветительных элементов ФГ-304, сзади комбайна. Поворотные и стоп-сигнальные элементы расположены и спереди и сзади агрегата. Также на такой комбайнерской технике установлены сигнальные элементы в секторах всех активно-функционирующих механизмов и рабочих комплексов. Приборы оповещения имеются в бункерном отсеке транспорта, в копнительной зоне, в зерновых и растительных шнековых приспособлениях. Благодаря такой сигнальной системе, возможно контролировать объем загружаемости накопительного бункера, закрытие (открытие) и нормальное функционирование копнителей, шнековых приспособлений и соломотрясов.





Результатом постоянной модернизации комбайна Колос, последним обновлением в конструкции техники, является увеличение пропускных способностей мотовильного механизма. Производительные качества молотильного приспособления составляют уровень наработки до девяти килограмм растительной массы за одну секунду. Доступность технического обслуживания и сменных деталей, а также сравнительно небольшая стоимость техники, на фоне цен на аналогичный зарубежный транспорт, выдвигает Колос в ряды самой востребованной, для фермерских хозяйств нашей страны, техники.

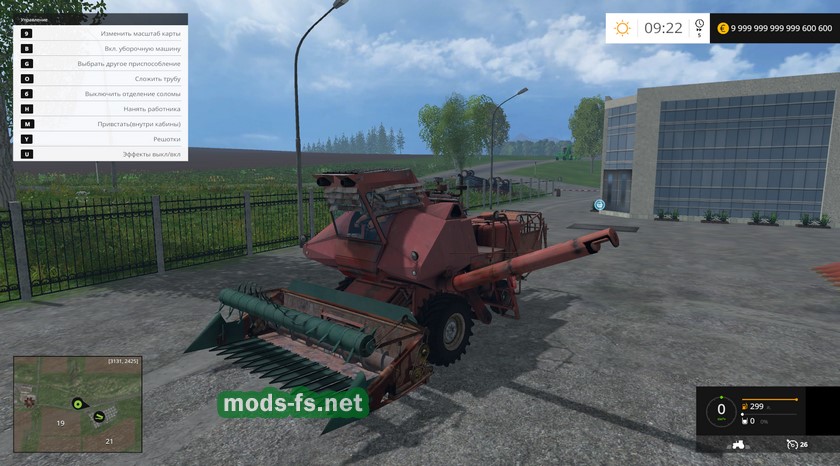

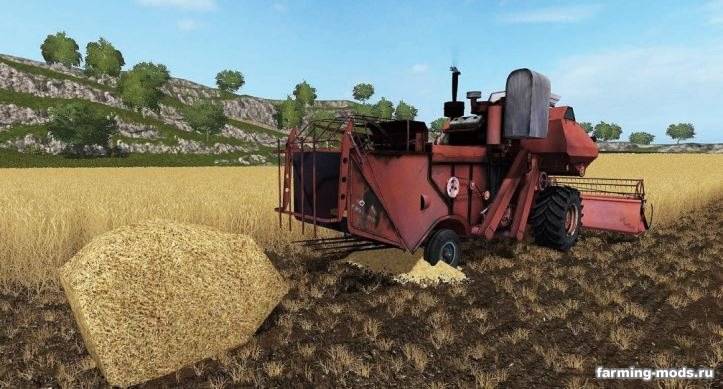

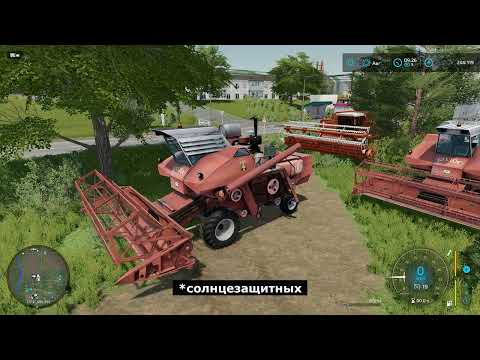

СК-6 Колос FS22 — KingMods
