Колонка управления задвижкой 3.901-13 с ручным приводом и под электропривод г. Новосибирск — ПО Трубное решение
Колонки управления задвижками- один из видов изделий металлоконструкций, которые применяются при необходимости удалённого использования запорных элементов. Различают два вида колонок по виду их привода: с электрическим или ручным. Различия между данными моделями и в их составе, если колонка с ручным приводом содержит лишь штангу и собственно саму колонку, то электроприводные колонки имеют подставку, штангу, переходник, различные валы. При этом, на конце штанги расположен фланец, крепящийся в штурвалу колонки.
Производство
Колонки применяют из разных сплавов металлов, в зависимости от будущих условий места эксплуатации. Это может быть, как сталь ст20 или сталь ст09г2с (при низких температурах), так и различные нержавеющие стали. Также возможно использование чугуна в некоторых случаях. После изготовления колонки чаще всего красят в яркие цвета. Существуют стандарты ГОСТ использования колонок: У-1 для умеренного климата ГОСТ 15150; ХЛ-1 для более сурового климата ГОСТ 15150.
Принцип работы устройства: внутри корпуса находится приводной вал, на который поступает вращательное движение от рычага и который управляет запорным механизмом, открывая или закрывая задвижку. При этом, чтобы обеспечить более качественную передачу движения на запорный элемент в конструкции устройства возможно применение специальных подшипников. Также предусмотрена установка колонок под 30 градусным углом к плоскости задвижки, для этого обеспечивается установка шарниров. Дополнительно существует возможность установки специализированных удлинителей в случае, если запорный элемент находится на большом расстоянии от привода. Существенным плюсом колонок с электрическим приводом является то, что в ситуации, когда существует задача внести некоторые поправки в системе дистанционного управления, нет нужды разбирать всю задвижку, нужно лишь демонтировать привод и закрепить на подставке колонки.
Применение
Колонки управления задвижками используют в различных сферах промышленности. В частности, в системах водоснабжения, канализации.
В данном случае обязательным условием является глубина прокладки труб: не более семи метров. Также данные устройства используют в химической, газовой, горнодобывающей, атомной сферах промышленности. При этом, чаще всего на всех предприятиях данные процессы являются автоматизированной системой, соответственно эксплуатация ручных колонок сведена до минимума, их используют лишь в качестве аварийных или резервных решений. Таким образом, в современных условиях с большими масштабами производства использование и применение автоматизированных систем данных устройств крайне необходимо для стабильной и успешной работы предприятия.
Как получить «Колонка управления задвижкой» после заказа
- Самовывоз приобретённой продукции со склада организации в Новосибирске;
- Доставка по Новосибирской области и в другие регионы РФ одной из 150 партнёрских транспортных компаний;
- Доставка железнодорожным и авиатранспортом, а также индивидуальные решения для труднодоступных регионов.
Что мы предлагаем
- Оптовые и розничные поставки широкого перечня продукции;
- Различные способы оплаты, включая безналичный и наличный платежи;
- Отсрочка для постоянных клиентов;
- Изготовление нетиповой продукции по чертежам клиента;
- Обширный перечень сервисных услуг.
Гарантируем
- Наличие на каждую партию продукции необходимых сертификатов;
- Возврат товара в случае обнаружения факта поставки брака;
- Соответствие продукции параметрам, предъявляемым стандартами.
Колонка управления задвижками |Мехмаш
⇐ Продукция трубопроводов

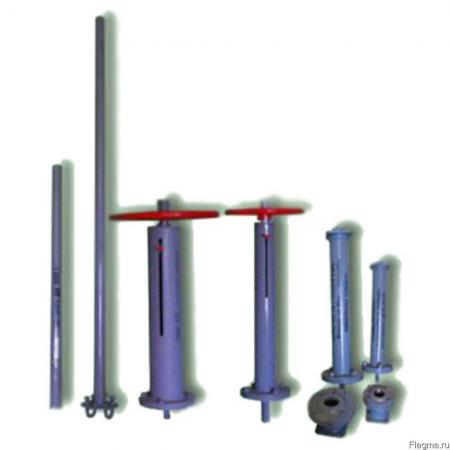

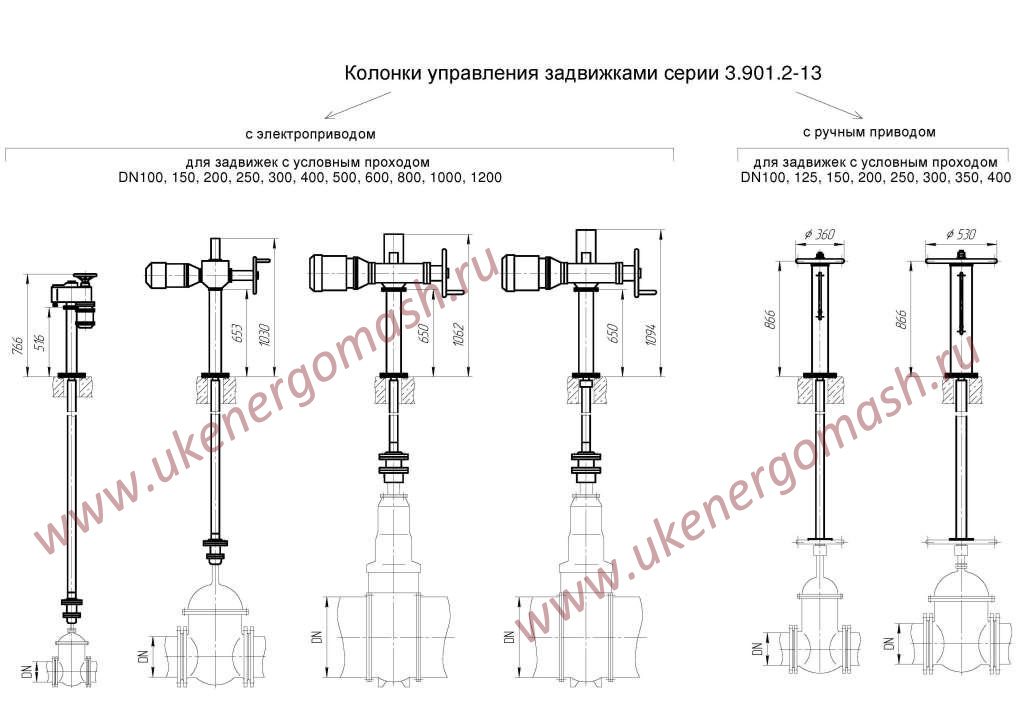

Колонка серии 3.901-13 предназначена для дистанционного перекрытия потоков воды и других рабочих сред в трубопроводе. Изготавливаются с ручным или электрическим приводом (для автоматизации процессов).

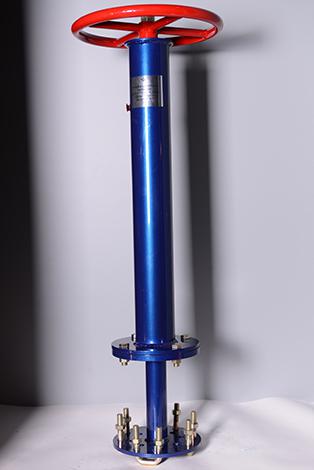

Колонка управления задвижкой с ручным приводом включает в себя: штангу и собственно корпус с маховиком.

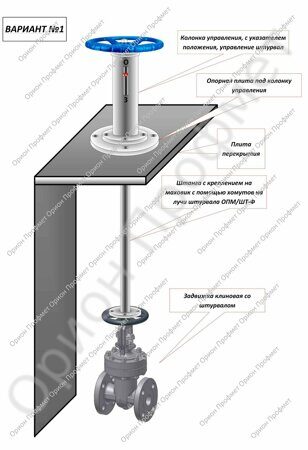

На конце штанги имеется фланец, который крепится к штурвалу задвижки специальными скобами (идут в комплекте). Сам корпус изделия снизу также имеет фланец с отверстиями для крепления к фундаменту или удлинителю.
Изделия комплектуются указателем положения задвижки (открыто/закрыто). По запросу дополнительно изготавливается закладная конструкция и удлинитель необходимой длины.
Запрос можно направить на почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

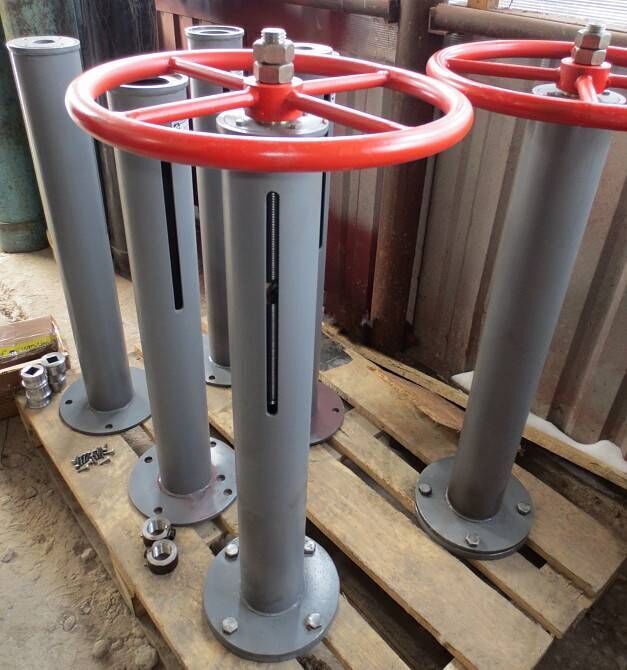

Колонка управления ручная
|
Выпуск-5 (Цена — 20 500) |
Выпуск-6 (Цена — 25 000) |
| Диаметр (Ду) | |
| 50 | |
| 80 | |
|
100 |
300 |
| 150 | 350 |
|
200 |
400 |
Под электропривод
|
(тип А) выпуск-1 |
(тип Б) выпуск-2 |
(тип В) выпуск-3 |
(тип Г) выпуск-4 |
| Диаметры (Ду) | |||
| 100 |
200 |
500 |
800 |
| 150 |
250 |
600 |
1000 |
|
300 |
700 |
200 |
|
|
400 |
800-1000 |
||
Управление задвижкой происходит за счет передачи крутящего момента от штанги к шпинделю.
При монтаже штанга обрезается с обратной стороны под нужную длину. Далее приваривается сухарь, с помощью которого штанга крепится к валу и передает усилие. Колонки управления задвижкой серии 3.901-13 могут быть изготовлены из стали 20 и стали 09Г2С (для северных широт).
КР1 и КР2 по различным ТУ основываются на этой серии и ничем не отличаются. Конструкция остается идентичной.
Цена продукции зависит от диаметра задвижки, глубины заложения, материала изготовления и вида управления (ручной привод или электропривод).
Как заказать?
Чтобы заказать, можно направить запрос на почту для оперативного расчета. В заявке нужно указать диаметр (ДУ), длину штанги и сталь. Уточнить необходимость закладной конструкции для монтажа и удлинителя.

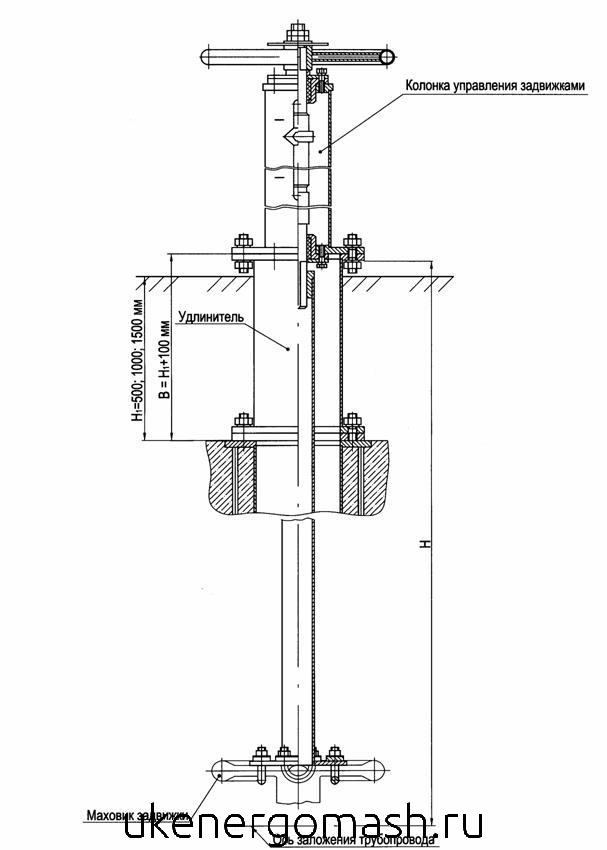

Удлинители стандартно идут трех типоразмеров: УД1= 500мм, УД2=1000мм и УД3=1500мм. Возможно изготовить удлинитель любой длины.
Изготавливаем и отгружаем колонки управления ручные серии 3.901-13 по всей России. Продукция сертифицирована в системе ГОСТ-Р.

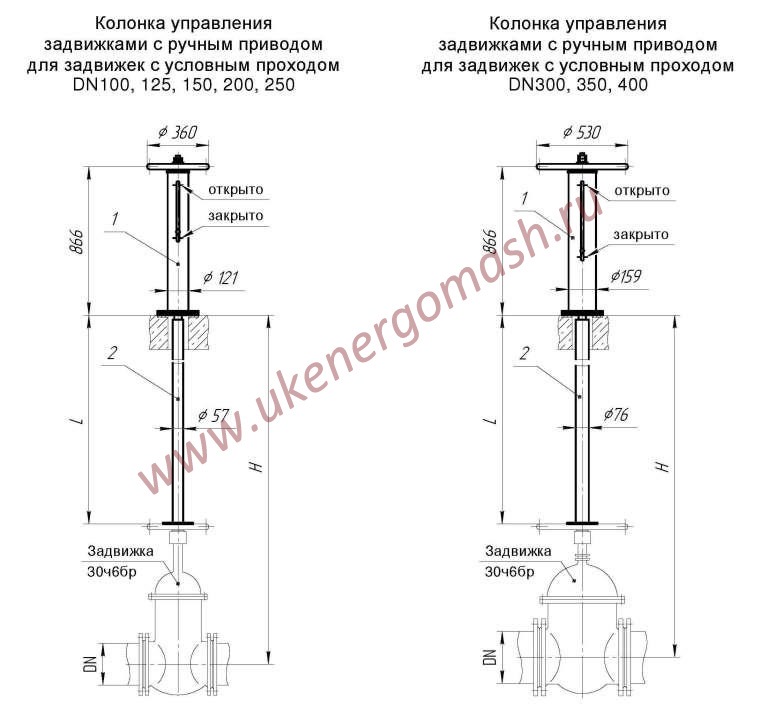

Схема монтажа
Основные параметры
|
Типоразмер (Выпуск 5) |
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX |
X |
XI |
||
|
Глубина заложения трубопровода H, м |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
5,5 |
6 |
6,5 |
7 |
||
|
L, мм |
Ду 100 |
1630 |
2130 |
2630 |
3130 |
3630 |
4130 |
4630 |
5130 |
5630 |
6130 |
6630 |
|
|
Ду 125 |
1540 |
2040 |
2540 |
3040 |
3540 |
4040 |
4540 |
5040 |
5540 |
6040 |
6540 |
||
|
Ду 150 |
1470 |
1970 |
2470 |
2970 |
3470 |
3970 |
4470 |
4970 |
5470 |
5970 |
6470 |
||
|
Ду 200 |
1350 |
1850 |
2350 |
2850 |
3350 |
3850 |
4350 |
4850 |
5350 |
5850 |
6350 |
||
|
Ду 250 |
1220 |
1720 |
2220 |
2720 |
3220 |
3720 |
|
4720 |
5220 |
5720 |
6220 |
||
|
Масса, кг |
Ду 100 |
42,4 |
45 |
47,6 |
50,2 |
52,8 |
55,4 |
58 |
60,6 |
63,2 |
65,8 |
68,4 |
|
|
Ду 125 |
41,9 |
44,5 |
47,1 |
49,7 |
52,3 |
54,9 |
57,5 |
60,1 |
62,7 |
65,3 |
67,9 |
||
|
Ду 150 |
41,6 |
44,2 |
46,8 |
49,4 |
52 |
54,6 |
57,2 |
59,8 |
62,4 |
65 |
67,6 |
||
|
Ду 200 |
40,9 |
43,5 |
46,1 |
48,7 |
51,3 |
53,9 |
56,5 |
59,1 |
61,7 |
64,3 |
66,9 |
||
|
Ду 250 |
40,2 |
42,8 |
45,4 |
48 |
50,6 |
53,2 |
55,8 |
58,4 |
61 |
63,6 |
66,2 |
||
Baski Flow Control Valves, ASR Valves
Патенты США 5,316,081 и 6,273,195
В 1992 году компания Baski, Inc.
изготовила первый в мире забойный клапан управления потоком, который был установлен на ранчо Хайлендс, штат Колорадо, для Centennial Water and Sanitation District. С тех пор Baski произвела более 200 FCV, которые были установлены в основном в западной части США.
Чтобы получить обзорную информацию о продукте и применении, нажмите здесь, чтобы загрузить наш последний Каталог 6 (PDF). На страницах 22-25 представлено введение в наш FCV™, технические чертежи и таблицы спецификаций.
Чтобы мы могли определить, какой FCV™ лучше всего подходит для вашего приложения, загрузите рабочий лист FCV. Заполните его максимально доступной информацией и отправьте нам по электронной почте.
Клапан управления потоком InFlex™ (FCV™) представляет собой клапан с гидравлическим приводом, который позволяет закачивать воду на поверхность или регулировать поток воды с поверхности в скважину, используя ту же трубу колонны и поддерживая столб воды в нем во все времена. InFlex™ FCV™ может использоваться в сочетании с погружным насосом или вертикальным турбинным насосом для хранения и извлечения водоносных горизонтов (ASR) и хранения тепловой энергии водоносных горизонтов (ATES).
К преимуществам InFlex™ FCV™ относятся:
Впечатляющая производительность
Испытания InFlex™ FCV™ на заводе и в полевых условиях подтверждают, что он эффективно регулирует и поддерживает желаемую скорость впрыска. Благодаря своим уникальным конструктивным особенностям, в том числе отсутствию отказов скользящих уплотнений, это самый прочный и универсальный клапан на рынке.
Бескавитационная конструкция
Ключом к успешному управлению нагнетаемой водой через этот клапан является его длинный регулируемый путь потока с кольцевым зазором через ряд круглых кольцевых отверстий. Такой путь потока обеспечивает некавитационные потери напора, которые легко регулируются изменением зазора между кольцевыми отверстиями и резиновым элементом. Каналы из нержавеющей стали являются частью системы регулируемого потока и стабилизируют резиновый элемент, когда он продавливается и растягивается жидкостью для накачивания.
Блокировка песка невозможна
По замыслу песка негде скапливаться; поэтому InFlex™ FCV™ не может блокироваться песком.
Резиновый элемент не может «прилипнуть» в любой момент во время закачки или закачки, так как нет поверхностей скольжения, которые могли бы «застрять» из-за блокировки песка.
Износостойкий
InFlex™ FCV™ чрезвычайно износостойкий благодаря своему резиновому элементу управления, подобно шламовым насосам, которые имеют резиновую футеровку для уменьшения износа. Благодаря низкоскоростному потоку без кавитации клапан InFlex™ FCV™ гораздо лучше противостоит песку и илу, чем клапаны традиционной конструкции. В обычных клапанах все потери давления (при высоких скоростях) приходится на одну ступень дросселя, что приводит к износу из-за взвешенных твердых частиц и эрозии с кавитацией.
Узнайте о нашей 5-летней ограниченной гарантии
InFlex™ FCV™ использует армированный резиновый элемент, единственную «подвижную» часть. Этот элемент представляет собой адаптацию элемента, который уже более трех десятилетий успешно используется в наших надувных скважинных пакерах в сложных условиях открытого ствола.
Все металлические части клапана изготовлены из нержавеющей стали. Другие более устойчивые к коррозии сплавы не являются обязательными для агрессивных сред.
Широкий диапазон мощностей впрыска
Наш InFlex™ FCV™ предлагает производительность впрыска 10 000 галлонов в минуту и выше с приводными головками от 20 до 3 000 футов. Все клапаны бесступенчато регулируются от герметичного закрытия до максимального расхода. Кроме того, их максимальная скорость потока может быть ограничена с помощью двух линий управления.
Используйте бесплатную программу Adobe Reader® для просмотра и печати документов в формате PDF, доступных на этом веб-сайте.
Привод клапана серии IQ3 Простота эксплуатации
Простой и экономичный ввод в эксплуатацию
Простой, безопасный и быстрый неинтрузивный ввод в эксплуатацию с использованием искробезопасного ручного наладочного инструмента. Доступ к уровням крутящего момента, ограничениям положения, функциям управления и индикации и их настройке можно получить в любой среде, при включенном или выключенном питании.
Двусторонняя передача данных упрощает настройку нескольких приводов. Эта технология обеспечивает значительную экономию времени и средств по сравнению с вводом в эксплуатацию обычного привода.
Ручное управление
Включает маховик с прямым приводом или редуктором, размер которого обеспечивает эффективное ручное управление клапаном, с усовершенствованными подшипниками центральной колонны для улучшения опоры центральной колонны. Привод маховика не зависит от привода двигателя и выбирается с помощью блокируемого ручного/автоматического рычага для безопасной работы даже при работающем двигателе.
Упорное основание (многооборотные варианты)
Для всех типоразмеров упорное и неупорное основания картриджного типа отделены от коробки передач, что упрощает установку. Если привод будет снят, основание можно оставить на клапане, чтобы сохранить его положение.
Локальный интерфейс
Человеко-машинный интерфейс (ЧМИ) включает в себя большой высококонтрастный двухуровневый дисплей, органы местного управления, беспроводную технологию Bluetooth®, индикацию состояния и дополнительную защиту от воздействия окружающей среды.
Неинтрузивный местный контроль гарантируется с помощью надежных магнитных датчиков Холла.
Коммуникационный интерфейс Bluetooth®
Приводы IQ следующего поколения настраиваются с помощью партнерского инструмента настройки Bluetooth®. Возможность подключения Bluetooth® упрощает использование без прямой видимости и на больших расстояниях, однако безопасность должна соответствовать. Это достигается за счет того, что первоначальное «спаривание» инструмента и исполнительного механизма осуществляется с помощью одной инфракрасной транзакции, после чего автоматически вступает в действие беспроводное соединение Bluetooth®. Соединение Bluetooth® имеет 4 настраиваемых уровня безопасности. Изменения конфигурации защищены паролем, а привод защищен от подключения устройств или программ сторонних производителей. Приводы Rotork включают в себя встроенный регистратор данных, который фиксирует работу клапана, привода, сигналов управления, сервисных аварийных сигналов и данные о состоянии, которые можно просматривать локально на дисплее или загружать на ПК с помощью Insight2.
Усовершенствованный дисплей
Двойной многослойный дисплей позволяет отображать положение больших сегментов символов при температуре до -50 °C, а матричный дисплей обеспечивает подробные настройки, состояние и диагностические (графические и текстовые) многоязычные экраны. В целом дисплей на 30% больше, чем у IQ Pro, он оснащен подсветкой, обеспечивающей превосходную контрастность даже в условиях самого яркого окружающего освещения, и защищен окном из закаленного стекла. Дополнительная защитная защелкивающаяся крышка доступна при наличии высоких уровней УФ-излучения или абразивных условий. Индикация положения отображается с точностью до одного десятичного знака.
Возможность подключения нескольких полевых шин
Приводы Rotork совместимы с наиболее популярными промышленными стандартными системами полевых шин через сетевые карты, установленные в корпусе основного электронного блока. Кроме того, серия IQ3 полностью совместима с собственной двухпроводной сетевой системой Rotork, Pakscan™ и Pakscan™ Wireless.
