Газовая колонка Teplowest ВПГ-11-В (дымоходная)
Колонка Teplowest — самая интересная оригинальная и качественная газовая колонка украиского произодителя. И содержит качестенные европейские комплектующие.
Коренным образом отличается от многих других «украинских» колонок, которые на самом деле являются китайскими колонками модели JSD20. На их наклейке так и написано: «JSD20». Колонки Teplowest — совершенно другие.
Комплектующие, из которых состоит колонка Teplowest:
1. Медный теплообменник Valmex (Италия), 2. Нержавеющая горелка Polidoro (Италия), 3. Газовый клапан безопасности, датчик температуры воды, регулятор давления газа (маностат) и панель управления Nordgas (Италия).
Газовые колонки Teplowest — имеют автоматическую модуляцию мощности(!). Это значит, что на выходе горячая вода постоянной температуры
Розжиг пламени от сети 220В. Это большое преимущество:
1. Не расходуется газ при работе фитиля (около 7,5 — 9 м2 в месяц),
2. Не надо покупать батарейки,
3. Не выйдет из строя блок розжига колонок на батарейках.
Срок службы 15 лет.
Гарантия : 1 год + 2 года (при условии проведения платного ТО один раз в год)
Панель управления газовой колонкой Teplowest ВПГ-11-В:
Порядок включения газовой колонки Teplowest ВПГ-11-В:
1) ручки управления 1 и 2 установить в максимальное положение (повернуть по часовой стрелке в крайнее положение).
2) вставить вилку шнура электропитания аппарата в розетку. Блок управления не зависит от фазы питания!
3) открыть кран подачи газа, для запуска аппарата необходимо нажать на кнопку «питания» пока не загорится значок «крана». На дисплее отображается фактическая температура воды в системе (например 35 °С) и высвечивается значок «кран». Аппарат находится в режиме ожидания.
4) при открытии крана горячей воды, замыкаются контакты датчика протока воды и блок управления дает команду на подачу газа, после чего для аппаратов:
— Тип «В» — автоматически происходит зажигания газовой горелки аппарата и засветится значок «пламени» и мигает значок «кран».
5) потребитель имеет возможность с помощью ручки (2) собственноручно отрегулировать комфортный режим нагрева воды, регулируя при этом мощность горелки.
6) в случае отклонения от стандартного режима, работа аппарата прекращается. При этом индикация температуры воды в системе отменяется, а на ее месте мелькает код ошибки и высвечивается значок «погасшее пламя».
Потребитель имеет возможность попытаться вернуть аппарат в рабочий режим, нажав на кнопку «RESET».
Если после этого аппарат не возвращается в рабочее состояние, не делайте попыток его ремонта, а отключите аппарат и вызовите представителя газового хозяйства или обратитесь к авторизованному сервисному центру завода-производителя.

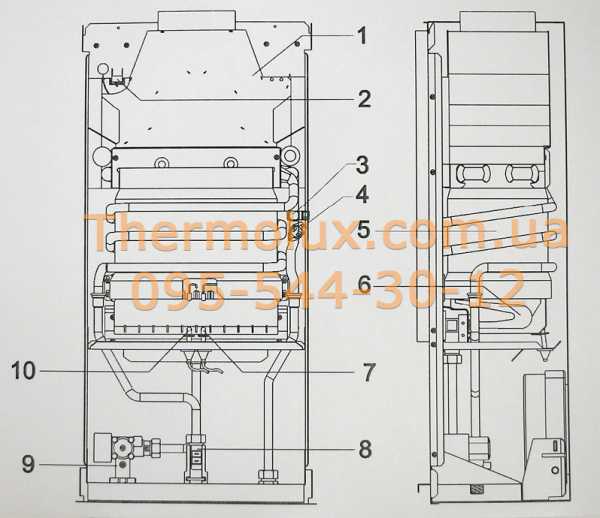

1. Дымоходная камера. 2. Датчик тяги. 3. Датчик температуры воды. 4. Аварийный датчик температуры. 5. Теплообменник. 6. Газовая горелка. 7. Ионизационный электрод. 8. Датчик протока воды. 9. Газовый клапан. 10. Электрод розжига.
Комплект поставки газовой колонки Teplowest ВПГ-11-В:
Наименование | Количество |
Газовая колонка Teplowest ВПГ-11-В | 1 шт. |
Упаковка для аппарата | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Дюбель распорный | 2 шт. |
Крючок прямой | 2 шт. |
Кран для слива воды с теплообменника | 1 шт. |

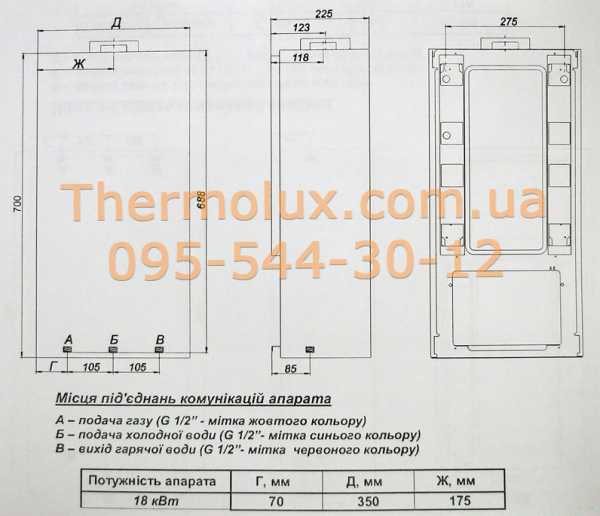

Схема габаритных размеров газовой колонки Teplowest ВПГ-11-В:
1.1 Аппарат устанавливается в месте эксплуатации согласно техническому проекту, утвержденному в установленном порядке.
1.2 Монтаж и установка аппарата должны проводиться специализированной монтажной организацией, имеющей разрешение на проведение этого вида работ.
Монтажная организация несет ответственность перед владельцем аппарата за качество, правильность смонтированной системы и обвязку аппарата.
1.3 Ввод в эксплуатацию аппарата должно осуществляться эксплуатационной организацией газового хозяйства.
1.4 Завод-изготовитель не несет ответственности за возможные поломки, возникшие в результате неправильной установки и монтажа аппарата.
1.5 Монтаж и установка аппарата должны выполняться в соответствии с требованиями:
— ДБН В.2.5-20-2001 «Газоснабжение»;
— ДНАОП 0.00-1.20-98 «Правила безопасности систем газоснабжения Украины»;
— ДНАОП 0.00.1.21-98 «Правила безопасной эксплуатации электроустановок потребителей»;
— НАПБ А. 01.001-2004 «Правила пожарной безопасности в Украине»;
— ГОСТ 2877-82 «Питьевая вода, Гигиенические требования и контроль»;
— Этого руководства по эксплуатации.
Производитель не несет ответственности за ущерб, нанесенный здоровью или имуществу владельца аппарата, если она возникла из-за несоблюдения требований по установке, монтажу, подключению и эксплуатации аппарата.
Аппарат не предназначен для установки в условиях, когда пространство чердака используют или будут использовать как жилую площадь.
Перед первым запуском аппарата, при установке его в холодный период времени необходимо выдержать аппарат при комнатной температуре (15-25 °С) в течение 4 часов.
Электрическая схема газовой колонки Teplowest ВПГ-11-В:
Купить газовую колонку Teplowest ВПГ-11-В с доставкой по Украине (Полтава, Днепропетровск, Запорожье, Кировоград, Житомир, Винница, Чернигов, Бровары, Прилуки, Конотоп, Лозовая, Павлоград, Изюм, Умань, Миргород, Лубны, Лохвица, Кагарлык, Обухов, Ржищев, Ромны) —
Заказывайте проточную газовую колонку Teplowest ВПГ-11-В по тел. 095-544-30-12 или по кнопке «купить» или «в корзину«
thermolux.com.ua
Турбо колонка Teplowest ВПГ-11-С (турбированные газовые колонки) Завод «Конвектор»
Газовая колонка типа «С» — подача воздуха, необходимого для сгорания газа, и отвод продуктов сгорания осуществляются принудительно через газовоздуховод — коаксиальную систему (закрытая камера сгорания).
Аппарат представляет собой эстетически завершенную сборную конструкцию, все функциональные узлы которого смонтированы на несущем каркасе.
Конструкция аппарата позволяет проводить демонтаж отдельных узлов, датчиков и т.д. для ремонта или замены их, без полной разборки аппарата.
Схема монтажа газовой колонки Teplowest ВПГ-11-С:
В камере сгорания колонки Teplowest ВПГ-11-С размещены:
— Медный теплообменник (5), который предназначен для нагрева воды в системе. На трубе выхода горячей воды из теплообменника установлен датчик температуры воды 3 и аварийный датчик температуры 4.
— Газовая горелка (6), размещенный в нижней части камеры сгорания под теплообменником (5). Газовая горелка (6) укомплектована двумя электродами, один из которых (10) предназначен для разжигания горелки искрой, второй (7) — для контроля процесса горения (ионизации).
Размещение электродов приведена на рисунке 5 (стр. 14). Аппарат работает без воспламенителя горелки, что уменьшает расход газа.
— Турбоблок (2) в который входит вентилятор (12), патрубок которого направлен в коаксиальную систему газовоздухохода. Вентилятор предназначен для подачи воздуха в аппарат и принудительного отвода продуктов сгорания за пределы помещения. У вентилятора размещен маностат (1), который контролирует уровень разрежения в канале отвода продуктов сгорания;
Особенности конструкции аппаратов типа «С»: герметичная камера сгорания (11), которая включает в себя теплообменник (5), газовая горелка (6), два электрода (7) и (10), вентилятор (12) и маностат (1), размещенная в кожухе, который обеспечивает герметичность камеры сгорания (закрытая камера сгорания).

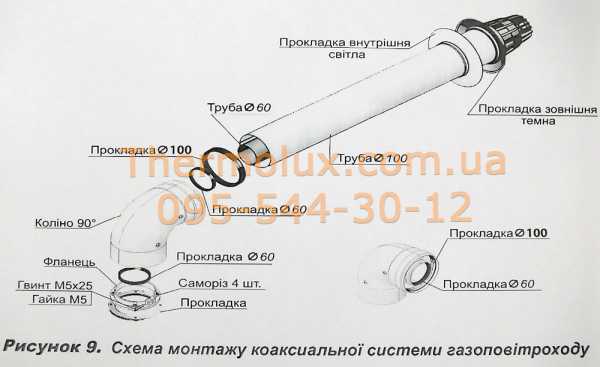

Схема сборки коаксиальной системы Teplowest ВПГ-11-С:
Установка газовой колонки Teplowest ВПГ-11-С:
1. Установку аппарата и монтаж системы газовоздуховода проводить согласно рисунка 10 (стр. 18), схемы монтажа коаксиальной системы газовоздуховода согласно рисунка 9 (стр. 17) и требований ДБН В.2.5-20-2001 «Газоснабжение».
2. Подача воздуха в аппарат и отвод продуктов сгорания осуществляется через газовоздуховод (см. рис. 10 (стр. 18).
3. Выход коаксиальной системы должен устанавливаться с соблюдением следующих требований:
1) на высоте не менее 2 м от уровня пола помещения, в котором установлен аппарат;
2) над верхней границей окон на расстоянии не менее 0,5 м по горизонтали над окном;
3) выход коаксиальный системы не должен размещаться:
— во взрывоопасной зоне;
— во внутренних частях здания, в туннелях, подземных переходах, в закрытых пространствах.
4) каналы коаксиальной системы не должны контактировать с горючими материалами, не должны пересекать строительные конструкции и стены из горючих материалов.
ЗАПРЕЩАЕТСЯ: выводить коаксиальный систему через внешнюю стену в подъезды (арки), крытые переходы, в закрытые балконы, лоджии; закрывать полностью или частично (даже временно) терминал забора.
Принцип нагрева воды в газовой колонке Teplowest ВПГ-11-С:
Комплект поставки газовой колонки Teplowest ВПГ-11-С:
Наименование | Количество |
Газовая колонка Teplowest ВПГ-11-С | 1 шт. |
Упаковка для аппарата | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Дюбель распорный | 2 шт. |
Крючок прямой | 2 шт. |
Кран для слива воды с теплообменника | 1 шт. |
Коаксиальная система газовоздуховода | 1 шт. |
Упаковка коаксиальной системы газовоздуховода | 1 шт. |

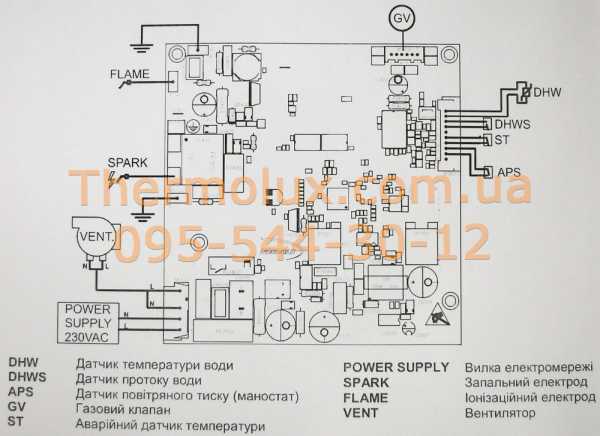

Электрическая схема колонки Teplowest ВПГ-11-С:
Схема вывода дымохода турбированной газовой колонки Teplowest ВПГ-11-С:
Купить газовую колонку Teplowest ВПГ-11-В с доставкой по Украине (Николаев, Кировоград, Херсон, Винница, Хмельницкий, Тернополь, Львов, Белая Церков, Умань, Первомайск, Коростень, Бровары, Прилуки, Лозовая, Бахмач, Борзна, Мена, Яготин, Березань, Ржищев, Золотоноша) — можно в интернет-магазине Thermolux.com.ua
Заказывайте проточную газовую колонку Teplowest ВПГ-11-В по тел. 095-544-30-12 или по кнопке «купить» или «в корзину«
thermolux.com.ua
Турбированная газовая колонка Teplowest ВПГ-11-С
Газовая колонка Teplowest ВПГ-11-С имеет закрытую камеру сгорания и принудительный отвод продуктов сгорания. Подходит для помещений не оборудованных стационарным дымоходом.
Особенности колонки Teplowest ВПГ-11-С:
1. Постоянная автоматическая модуляция мощности газовой горелки:
— Колонка выдает постоянную температуру воды на выходе вне зависимости от изменения давления воды или газа;
— Экономное расходование топлива и воды.
2. Системы безопасности колонки:
— Датчик контроля за тягой — колонка отключит подачу газа при отсутствии тяги;
— Датчик контроля пламени — прекращается подача газа в случае затухания пламени;
— Датчик перегрева — прекращается подача газа в случае достижения температуры воды на выходе в 75 ° С;
— Система антизамерзания;
— Фильтр-сеточка для защиты колонки от загрязнения через систему ГВС;
3. Управление колонкой выведено на большой ЖК-дисплей, через который отображаются рабочие параметры устройство, индикаторы режимов работы, коды неисправностей и др.
4. Настраиваемая температура воды с помощью ручки на передней панели. Данная функция дает возможность избежать «эффекта кипятка» в системах с низким давление воды.
Комплектация колонки Teplowest ВПГ-11-С:
- Медный теплообменник — Valmex (Италия);
- Газовая горелка из нержавеющей стали — Polidoro (Италия);
- Газовый клапан — Nordgas (Италия);
- Датчик температуры воды — Nordgas (Италия);
- Турбина — Fime (Италия);
- Маностат — Nordgas (Италия);
- Панель управления — Nordgas (Италия).
Технические характеристики;
Номинальная тепловая мощность | 21,0 кВт |
Потребление газа min/max, м3/час | 1,0 / 2,3 |
Диапазон регулировки температуры | 35 — 60 ° С |
Расход воды при Δt=25 ˚С | 11 л/мин |
Минимальное давление в водопроводе | 0,15 бар |
КПД | 87 % |
Габаритные размеры ВхШхГ, мм | 700х350х225 |
Вес | 21 кг |
Подключение воды, дюйм | 1/2″ |
Диаметр дымоходного патрубка, мм | 60/100 |
Характеристики | |
Модуляция пламени | Да |
Тип розжига | электро |
Объем горячей воды, л/мин | 11 |
Страна-производитель | Украина |
Мощность, кВт | 21 |
teplo-klimat.com.ua
Газовые котлы Тепловест — Teplowest |
Газовые котлы Тепловест — Teplowest
Тепловест, газовые котлы украинского производства.
Завод «Конвектор», Котлы Украина, Ужгород.
Газовый котел Teplowest — Тепловест — эффективный автономный котел для получения тепла для отопления помещения, а так-же для нагрева воды в хозяйственных целей. Подключается к бытовой газовой системе.
Безопасность и удобство в использовании газового котла гарантировано украинским заводом изготовителем.
При производстве газовых котлов Teplowest используются европейские комплектующие ведущих фирм производителей:
- «SIT», Италия — поставляет моностат и газовый клапан — в аварийных случаях перекрывающий подачу газа.
- «Valmex», Италия — поставляет теплообменник.
- «Polidoro», Италия — горелки без запальной горелки, что позволяет экономить газ.
- «Отма», Италия — гидроблок, что позволяет распределять рационально потоки воды.
- «Wilo», Германия — насосы с электронной автоматической защитой от блокировки.
- «Natalini», Италия — коаксиальную систему дымовоздухопровода и вентилятор.
- «Nordgas», Италия — датчики температур и блоки электронного управления
При запуске газового котла происходит мягкий старт подача газа на горелку происходит плавно, без хлопков. При падении температуры в отопительной системе до 5 градусов — функция не замерзания «No frost» автоматически включает режим отопления. Защита от «закисания» обеспечивается с помощью Функции антиблокировки насоса, который включается автоматически каждые 22 часа на 10 секунд.
Настенные газовые котлы Teplowest — Тепловест имеют срок службы не менее пятнадцати (15!) лет.
Завод производитель предоставляет гарантию сроком три года при условии вводе в эксплуатацию газового котла уполномоченным техническим сервисным центром завода, и ежегодного технического обслуживания.
Широкая сеть сервисных авторизованных центров по всей Украине.
Ассортиментный ряд газовых котлов Teplowest серии Classic
Отопление | Отопление, горячее водоснабжение | ||
1-контурные | 1-контурные, возможность подключения бойлера | 2-контурные | |
битермический теплообменник | раздельные теплообменники | ||
ECONOM | COMFORT | OPTIMA | OPTIMA + |
АГО-18-B | — | АГД-18-B | АГД-18-B-М |
АГО-18-С турбо | — | АГД-18-С турбо | АГД-18-С-М турбо |
АГО-24-B | АГО-24-B-Б | АГД-24-B | АГД-24-B-М |
АГО-24-С турбо | АГО-24-С-Б турбо | АГД-24-С турбо | АГД-24-С-М турбо |
АГО-30-B | АГО-30-B-Б | АГД-30-B | АГД-30-B-М |
АГО-30-С турбо | АГО-30-С-Б турбо | АГД-30-С турбо | АГД-30-С-М турбо |
Действующие цены в интернет магазине в категории TEPLOWEST
Газовый котел Teplowest класса Econom
Газовые котлы Teplowest класса Econom предназначаются для автономного отопления.
Ассортиментный ряд моделей:
АГО-18-B, АГО-18-С турбо мощность 18 кВт
АГО-24-B, АГО-24-С турбо мощность 24 кВт
АГО-30-B, АГО-30-С турбо мощность 30 кВт
Руководство по эксплуатации для газ котлов Teplowest-Econom Скачать…
Действующие цены в интернет магазине в категории TEPLOWEST
Газовый котел Teplowest класса Сomfort
Газовые котлы Teplowest класса Сomfort предназначаются для автономного отопления с возможностью подключения бойлера.
Ассортиментный ряд моделей:
АГО-24-B-Б, АГО-24-С-Б турбо мощность 24 кВт
АГО-30-B-Б, АГО-30-С-Б турбо мощность 30 кВт
Руководство по эксплуатации для газ котлов Teplowest-Comfort Скачать…
Действующие цены в интернет магазине в категории TEPLOWEST
Газовые котлы Тепловест класса Optima
Газовые котлы Teplowest класса Optima предназначаются для автономного отопления и горячего водоснабжения. Специалисты рекомендуют OPTIMA в регионах с чистой и мягкой водой.
Ассортиментный ряд моделей:
АГД-18-B, АГД-18-С турбо мощность 18 кВт
АГД-24-B, АГД-24-С турбо мощность 24 кВт
АГД-30-B, АГД-30-С турбо мощность 30 кВт
Руководство по эксплуатации для газ котлов Teplowest-Optima Скачать…
Действующие цены в интернет магазине в категории TEPLOWEST
Газовые котлы Тепловест класса Optima+
Газовые котлы Teplowest класса Optima+ предназначаются для автономного газового отопления и горячего водоснабжения. Специалисты рекомендуют OPTIMA+ в регионах с жесткой водой.
Ассортиментный ряд моделей:
АГД-18-B-М, АГД-18-С-М турбо мощность 18 кВт
АГД-24-B-М, АГД-24-С-М турбо мощность 24 кВт
АГД-30-B-М, АГД-30-С-М турбо мощность 30 кВт
Руководство по эксплуатации для газ котлов Teplowest-Optima+ Скачать…
Действующие цены в интернет магазине в категории TEPLOWEST
Технические характеристики котлов мощностью 18 кВт
Технические характеристики | АГД-18-С | АГД-18-В |
АГД-18-С-М | АГД-18-В-М | |
АГО-18-С | АГО-18-В | |
Параметры сгорания | ||
Номинальная тепловая мощность | 20,5 кВт | |
Номинальная тепло-производительность | 18 кВт | |
Расход газа Q мин. | 0,71 м3/ч. | 0,75 м3/ч. |
Расход газа Q макс. | 1,97 м3/ч. | 1,98 м3/ч. |
Номинальное давление газа на входе | 1274/1960 Па | |
Коэффициент полезного действия | ||
КПД при номинальной мощности | 90,10% | 91,10% |
КПД при 30% мощности | 88,30% | 86,90% |
Режим отопления | ||
Диапазон регулирования температуры | 30-77 °С | |
Максимальная температура | 82 °С | |
Объем расширительного бака | 6 л. | |
Режим горячего водоснабжения | ||
Диапазон регулирования температуры | 30-60 °С | |
Расход воды при 35°С | 6,7 л./мин. | 6,5 л./мин. |
Минимальный расход воды при переключении в режим ГВС | 2 л./мин. | |
Максимальное давление воды в водопроводе | 6 бар | |
Минимальное необходимое давление в водопроводе | 0,5 бар | |
Электрические характеристики | ||
Напрежение питания/Частота | 220/50 В/Гц | |
Потребляемая мощность | 150 Вт | 120 Вт |
Класс защиты | ІР40 | |
Размеры | ||
Ширина х Высота х Глубина | мм. | |
Вес | 33 кг. | 33 кг. |
Действующие цены в интернет магазине в категории TEPLOWEST
Технические характеристики. Котлы отопления 24 кВт
Технические характеристики | АГД-24-С | АГД-24-В |
АГД-24-С-М | АГД-24-В-М | |
АГО-24-С | АГО-24-В | |
АГО-24-С-Б | АГО-24-В-Б | |
Параметры сгорания | ||
Номинальная тепловая мощность | 27 кВт | |
Номинальная теплопроизводительность | 24 кВт | |
Расход газа Q мин. | 1,12 м3/ч. | 1,14 м3/ч. |
Расход газа Q макс. | 2,56 м3/ч. | 2,63 м3/ч. |
Номинальное давление газа на входе | 1274/1960 Па | |
Коэффициент полезного действия | ||
КПД при номинальной мощности | 92,50% | 91,50% |
КПД при 30% мощности | 88,1% | 88,1% |
Режим отопления | ||
Диапазон регулирования температуры | 30-77 °С | |
Максимальная температура | 82 °С | |
Объём расширительного бака | 6 л. | |
Режим горячего водоснабжения | ||
Диапазон регулирования температуры | 30-60 °С | |
Расход воды при 35°С | 9,5 л./мин. | 9,6 л./мин. |
Минимальный расход воды при переключении в режим ГВС | 2 л./мин. | |
Максимальное давление воды в водопроводе | 6 бар | |
Минимальное необходимое давление в водопроводе | 0,5 бар | |
Электрические характеристики | ||
Напрежение питания/Частота | 220/50 В/Гц | |
Потребляемая мощность | 150 Вт | 120 Вт |
Класс защиты | ІР40 | |
Размеры | ||
Ширина х Высота х Глубина | 380х700х315 мм. | |
Вес | 36 кг. | 36 кг. |
Действующие цены в интернет магазине в категории TEPLOWEST
Технические характеристики. Котлы отопления 30 кВт
Технические характеристики | АГД-30-С | АГД-30-В |
АГД-30-С-М | АГД-30-В-М | |
АГО-30-С | АГО-30-В | |
АГО-30-С-Б | АГО-30-В-Б | |
Параметры сгорания | ||
Номинальная тепловая мощность | 34 кВт | |
Номинальная теплопроизводительность | 30 кВт | |
Расход газа Q мин. | 1,3 м3/ч. | 1,32 м3/ч. |
Расход газа Q макс. | 3,25 м3/ч. | 3,23 м3/ч. |
Номинальное давление газа на входе | 1274/1960 Па | |
Коэффициент полезного действия | ||
КПД при номинальной мощности | 91,20% | 91,20% |
КПД при 30% мощности | 85,60% | 87,10% |
Режим отопления | ||
Диапазон регулирования температуры | 30-77 °С | |
Максимальная температура | 82 °С | |
Объём расширительного бака | 8 л. | |
Режим горячего водоснабжения | ||
Диапазон регулирования температуры | 30-60 °С | |
Расход воды при 35°С | 12 л./мин. | 11,8 л./мин. |
Минимальный расход воды при переключении в режим ГВС | 2 л./мин. | |
Максимальное давление воды в водопроводе | 6 бар | |
Минимальное необходимое давление в водопроводе | 0,5 бар | |
Электрические характеристики | ||
Напрежение питания/Частота | 220/50 В/Гц | |
Потребляемая мощность | 170 Вт | 160 Вт |
Класс защиты | ІР40 | |
Размеры | ||
Ширина х Высота х Глубина | 440х700х315 мм. | |
Вес | 39 кг. | 39 кг. |
Действующие цены в интернет магазине в категории TEPLOWEST
Купить оптом турбированный газовый котел
В интернет магазине на все настенные газовые котлы Тепловест указаны розничные цены. По вопросом оптовой закупки Вы можете обратиться к нам в любой удобной для вас форме. Мы вышлем Вам оптовые цены на интересующий Вас товар.
www.konvektors.kiev.ua
