Турбированная газовая колонка с закрытой камерой сгорания

Содержание

  1. Что такое колонка с закрытой камерой сгорания
  2. Виды бездымоходных колонок
  3. Устройство и принцип работы
  4. Чем отличаются колонки с закрытой камерой сгорания от открытой
  5. Как выбрать турбированную газовую колонку
  6. Проточные
  7. Накопительные
  8. Как установить бездымоходную газовую колонку
  9. Правила размещения и подключения
  10. Организация отвода продуктов сгорания
  11. Правила эксплуатации бездымоходного газового водонагревателя
  12. Преимущества и недостатки турбированных водонагревателей
  13. Чем хороши турбо колонки
  14. Минусы бездымоходных колонок

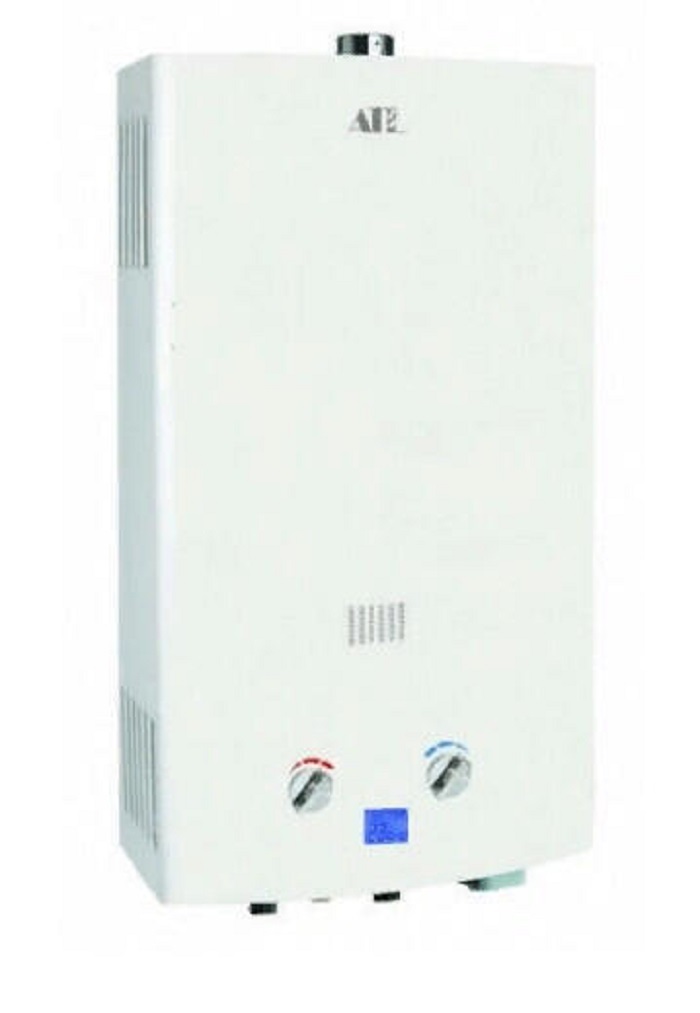

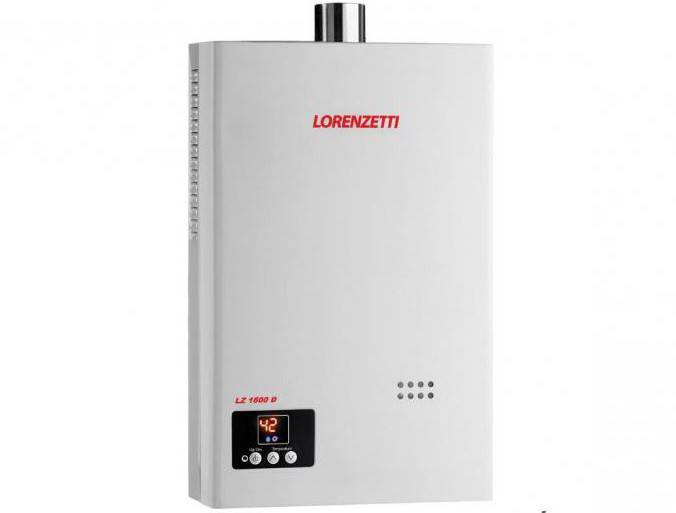

На смену атмосферным водонагревателям пришли бездымоходные газовые колонки с закрытой камерой сгорания. Европейские и отечественные производители выпускают турбированные колонки, отличающееся принципом нагрева воды, степенью автоматизации нагрева и функциональными возможностями. При выборе учитывают преимущества и недостатки, имеющиеся в бездымоходных водонагревателях.

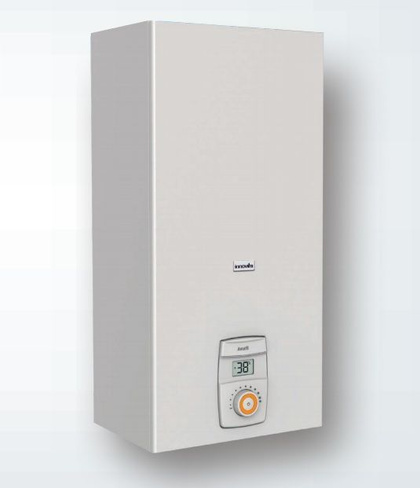

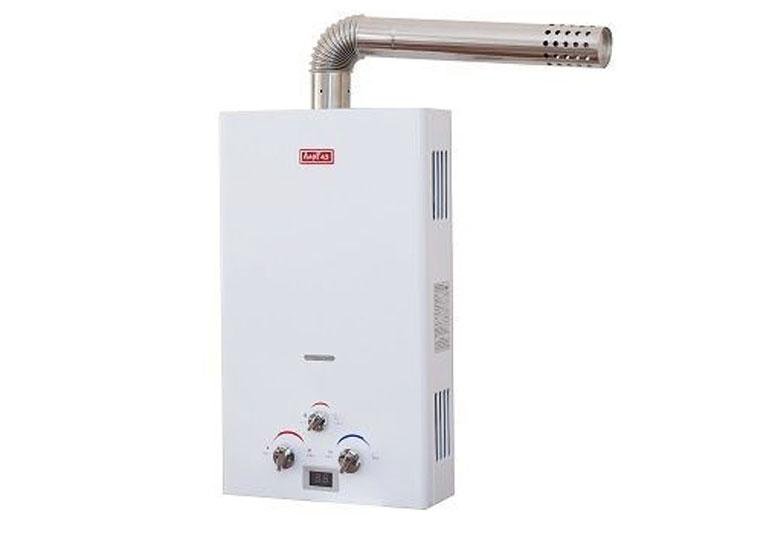

Что такое колонка с закрытой камерой сгорания

Существует несколько видов турбированных водонагревателей. Несмотря на существующие различия в конструкции, бездымоходные газовые колонки имеют общий принцип работы и схожее устройство.

Перед приобретением водонагревателя с закрытой камерой сгорания следует разобраться, что отличает его от классической атмосферной колонки. Какие турбированные газовые колонки существуют, устройство и принципе работы.

Виды бездымоходных колонок

Все виды водонагревателей с закрытой камерой сгорания можно разделить на несколько групп: по типу установки и способу нагрева и обеспечения ГВС. Принято различать следующие классы оборудования:

  • Принцип работы — оборудование делят на два класса:
    1. Газовый накопительный водонагреватель без дымохода — фактически представляет собой классический бойлер. Вместо ТЭНа источником тепла служит газовая горелка. Вода нагревается в аккумулирующей емкости, после чего колонка автоматически поддерживает заданную температуру.
      Газовый турбированный накопительный водонагреватель с закрытой камерой сгорания, это эффективное решение вопроса ГВС. Главное достоинство — моментальная подача горячей воды потребителю.
    2. Проточный газовый водонагреватель без дымохода — работает как классическая колонка. Газовая горелка включается после открытия крана водоснабжения. Между включением колонки и поступлением горячей воды проходит 1-2 минуты. Газовый проточный водонагреватель с закрытой камерой сгорания стоит дешевле, чем аналог с накопительной емкостью.
  • Тип установки — выделяют настенные и напольные модели. Навесные колонки чаще проточного типа. Водонагреватели накопительного типа ограничены объемом резервуара. Как правило, вместительность не превышает 120-160 л. Напольные модели исключительно с встроенной аккумулирующей емкостью.


При выборе подходящего водонагревателя учитывают размеры помещения, используемого под котельную, удобство эксплуатации и действующие правила, регламентирующие размещение и подключение.

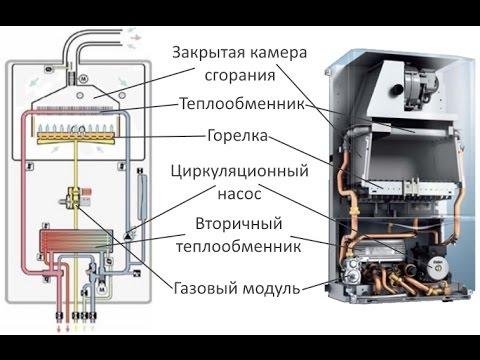

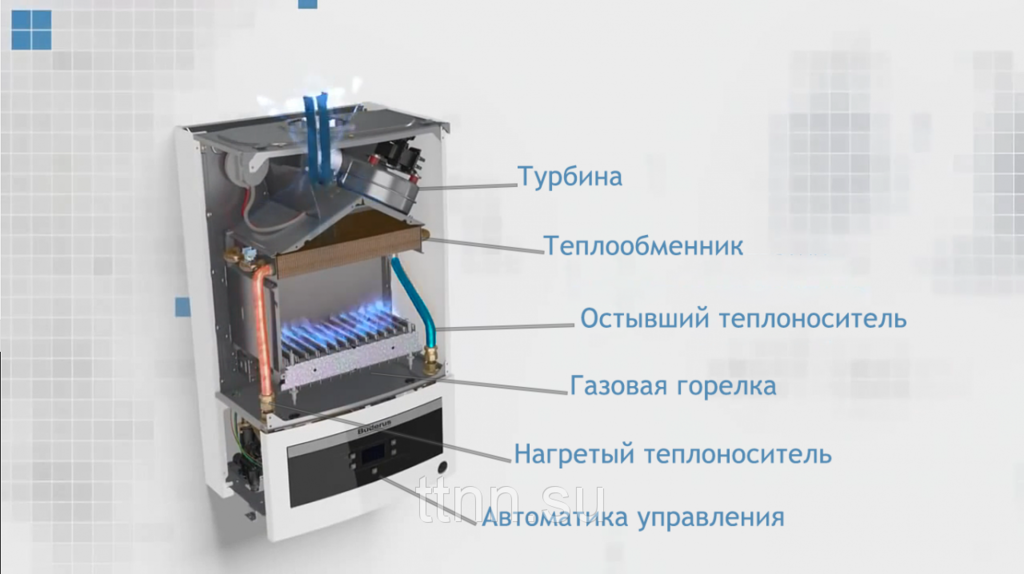

Устройство и принцип работы

Безвытяжная колонка в зависимости от своей конструкции работает следующим образом:

  • Проточные бездымоходные колонки — при открытии крана горячего водоснабжения подается сигнал на включение и подачу газа. Горелка загорается и нагревает теплообменник, расположенный над ней. По змеевику циркулирует вода. Происходит теплообмен. Сжигаемый газ отдает тепло воде. После закрытия крана ГВС колонка отключается.

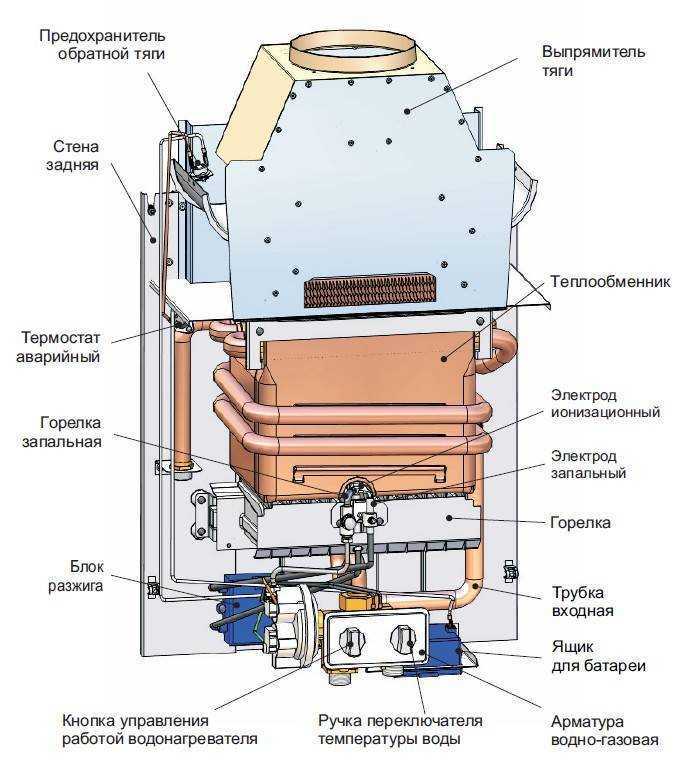

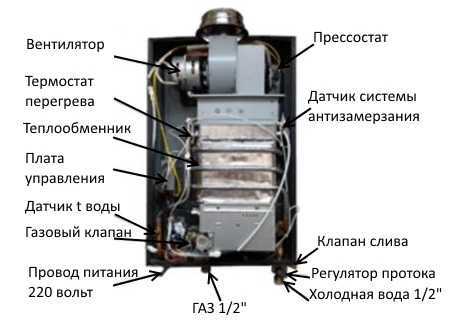

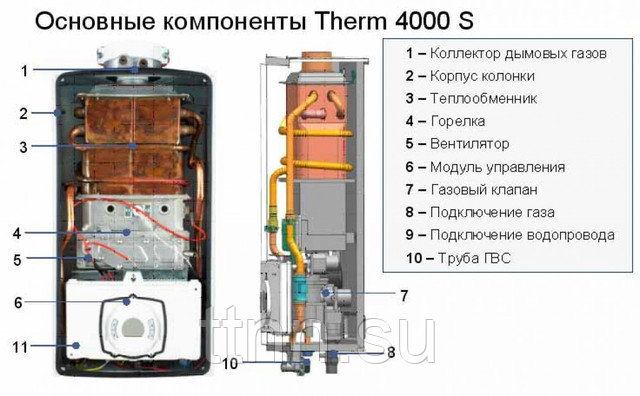

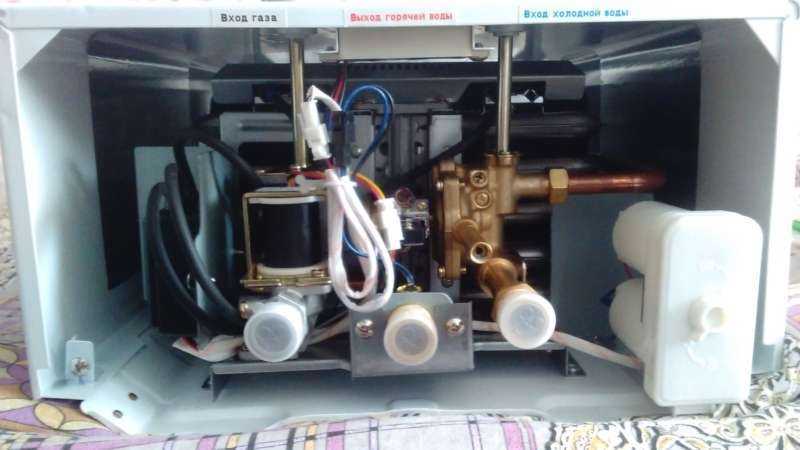

    Устройство проточного газового водонагревателя с закрытой камерой сгорания во многом похоже на то, что используется в колонке атмосферного типа, за исключением того, что подача воздуха и отвод продуктов сгорания осуществляется принудительным способом (турбиной).
  • Ёмкостные накопительные водонагреватели с закрытой камерой сгорания — работают по типу бойлера. Вода поддерживается горячей постоянно, а не только во время открытия крана ГВС, как происходит в случае проточных теплогенераторов. Принцип работы колонки без дымохода следующий. Внутри емкости располагается термодатчик. При падении температуры воды дается сигнал на включение горелочного устройства.
    При сжигании газа нагревается воздух, поступающий в жаровую трубу, окруженную водой для ГВС. Происходит передача тепла. После нагрева воды до необходимой температуры горелка выключается. Емкость имеет слой теплоизоляции и хранит тепло подобно термосу. Потребитель получает горячую воду моментально в необходимом количестве.


После рассмотрения устройства и принципа работы следует узнать о существующих различиях между атмосферными и турбированными водонагревателями.

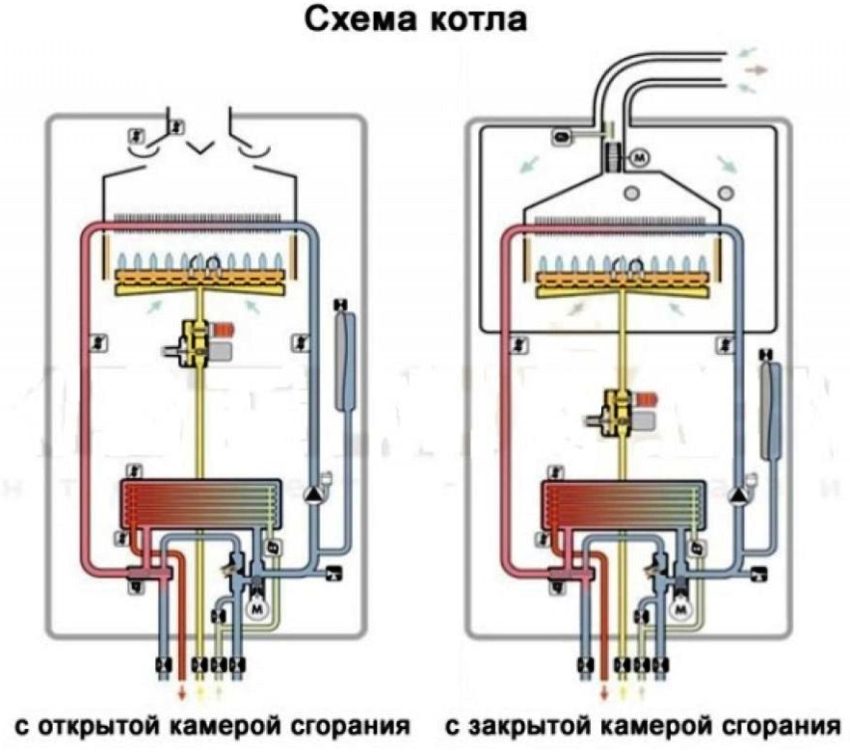

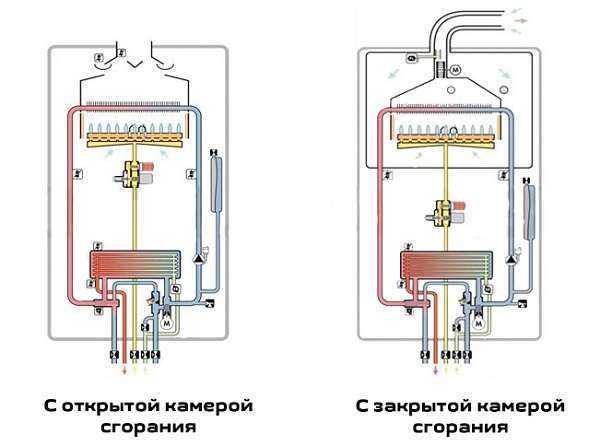

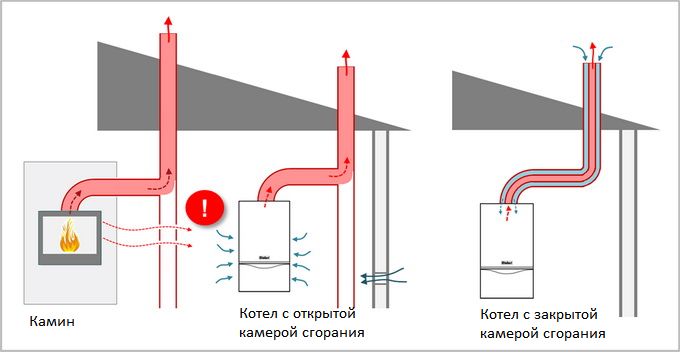

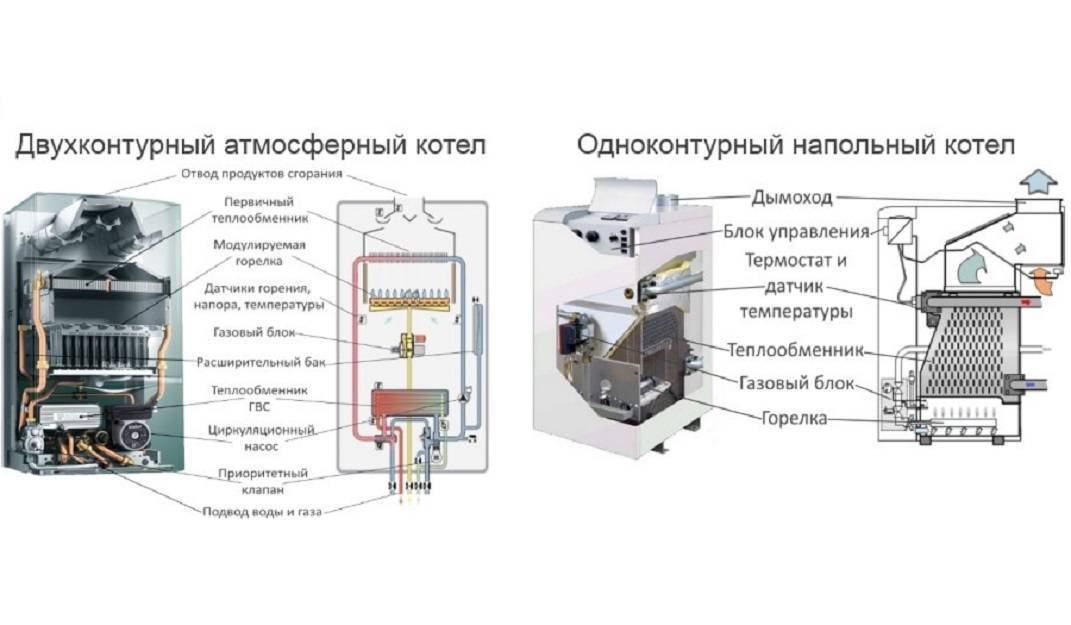

Чем отличаются колонки с закрытой камерой сгорания от открытой

Основной принцип работы (нагрев воды) в турбированном и атмосферном водонагревателе идентичен. Тепло аккумулируемое при сжигании газа используется для нагрева ГВС. Отличие турбированной газовой колонки от не турбированной в типе камеры сгорания. Присутствует разница в способе подачи воздуха и отводе дыма:

  • Тип камеры сгорания — основное отличие между атмосферной и турбированной колонкой связано именно с этим устройством:
    1. Водонагреватели с открытой (атмосферной) камерой сгорания сжигают воздух, забираемый только из помещения. Горелка и запальник находятся в открытом боксе.
    2. Турбированные колонки — камера сгорания герметична. Воздух для горения забирается с улицы через внешний контур коаксиального дымохода, либо из помещения.
  • Отвод продуктов сгорания и подача кислорода для горения. Характеристики атмосферной и закрытой камеры сгорания также отличаются:
    1. Открытая горелка — воздух поступает при помощи естественной циркуляции. Колонка чувствительна к наличию хорошей тяги в дымоходе.
    2. Турбированная колонка — свое название колонка получила благодаря турбине или встроенному вентилятору. Дым выводится принудительно. Вентилятор создает давление, посредством которого из топки выходят продукты сгорания.


Разница в газовых колонках с открытой и закрытой камерой сгорания в контроле над подачей воздуха и отводом продуктов горения. Турбированные благодаря особенностям внутреннего устройства отличаются лучшим КПД и теплоэффективностью. Бездымоходные водонагреватели для работы используют воздух, забираемый с улицы. Колонка во время работы не выжигает кислород из помещения, в котором установлена.

Как выбрать турбированную газовую колонку

При подборе необходимо учитывать характеристики газового водонагревателя и особенности помещения в котором он будет установлен. Обязательно учитывают наличие дополнительных функций. При выборе обращают внимание на следующие параметры:

  • Тип розжига — простые и надежные колонки имеют механическое управление. Газ зажигается вручную с помощью пьезорозжига. Дальнейшая работа продолжается с постоянно горящим запальником. Недостаток устройства: зависимость работы от человека и необходимость соблюдения правил безопасности, связанных с включением / отключением оборудования.
    Лучшая альтернатива — приобретение автоматического водонагревателя с электророзжигом (обычно от батареек) с механическим или электронным управлением.
  • Автоматика — оборудование отличается степенью автоматизации. Полностью автоматические колонки удобны в управлении, поддерживают необходимую температуру нагрева воды независимо от давления в трубопроводе.
  • Материал теплообменника — лучше, чтобы змеевик был из меди. Медь отличается хорошими показателями теплоотдачи, а также стойкостью к накипи, перегреву.
  • Накопительный бак — изготавливают из обычной или нержавеющей стали. Внутри покрывают специальным стеклокерамическим полимерным покрытием. Материал накопительной ёмкости напрямую влияет на стоимость газового водонагревателя. Оборудование с баком из нержавейки стоит в 1,5-2 раза дороже.
  • Пропускная способность — скорость нагрева воды или производительность. Для обеспечения одной точки водоразбора (душ и мойка посуды) требуется нагреватель на 17-20 кВт (10-11 л/мин). Для принятия ванны и одновременного использования нескольких точек ГВС потребуется колонка на 20-26 кВт (11-15л/мин).
  • Тип газа — все колонки предназначены для работы на магистральном газе. Если в конструкции предусмотрено модульное горелочное устройство допускается подключение водонагревателя на пропан. Оборудование способно полноценно работать на баллонном газе или подключаться к газгольдеру. Это востребовано в тех местностях где отсутствует централизованная газификация.
    Проточный водонагреватель на сжиженном газе решит вопрос горячего водоснабжения с минимальными затратами на топливо. Эксплуатация должна обходиться дешевле, чем использование электрического оборудования (зависит от местности и тарифов на энергоносители).
  • Дополнительные функции — колонки оснащаются модульными горелками, системой самодиагностики. Полезной будет функция антизамерзания, предотвращающая порчу оборудования при кратковременном аварийном понижении температуры.

После выбора подходящего водонагревателя на газе по техническим и эксплуатационным характеристикам, можно переходить к подбору по производителю. Ниже приводится своеобразный рейтинг, в который вошли модели, пользующиеся неизменной популярностью отечественного потребителя.

Перед решением о целесообразности покупки, следует изучить реальные отзывы о турбированных газовых колонках различных производителей.

Проточные

  • Ariston Gi7S 11L FFI — пропускная способность 11 л/мин. Присутствует электророзжиг, защита от замерзания. Имеется встроенная функция автоматического поддержания заданной температуры нагрева, при изменении давления воды.

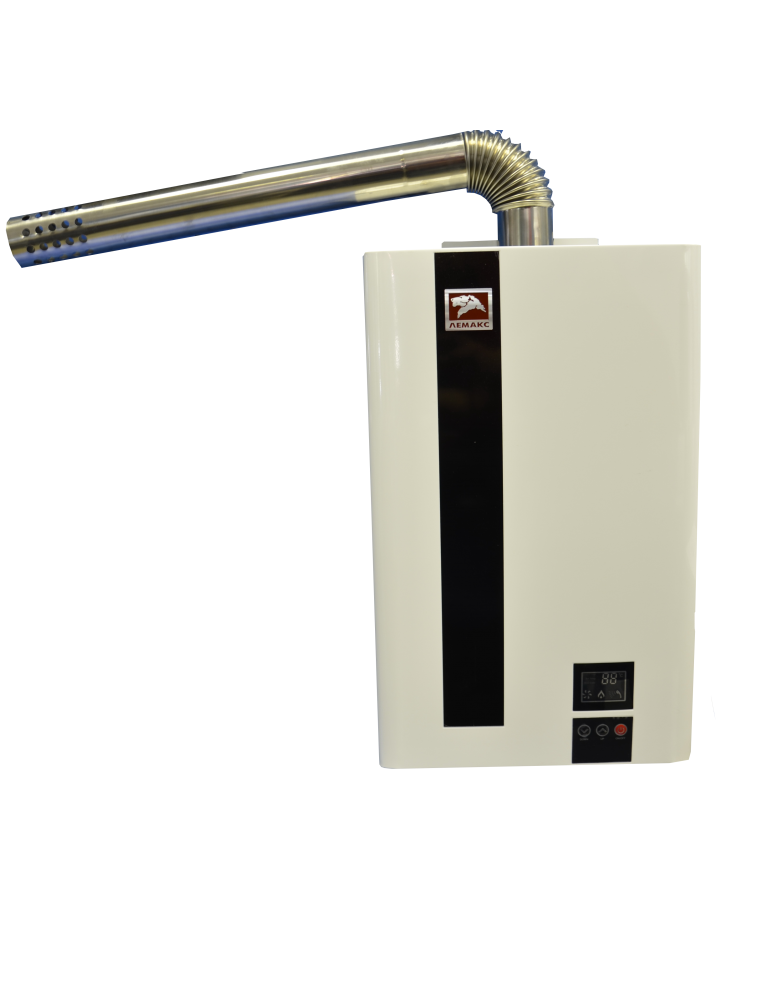

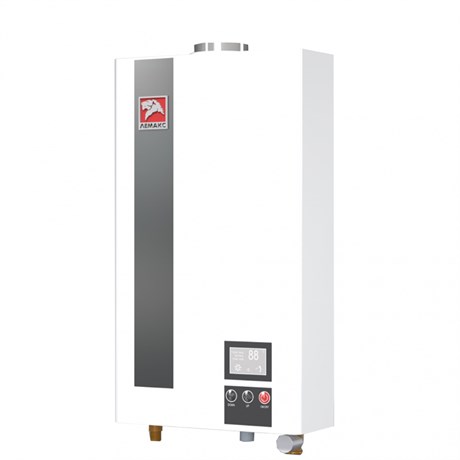

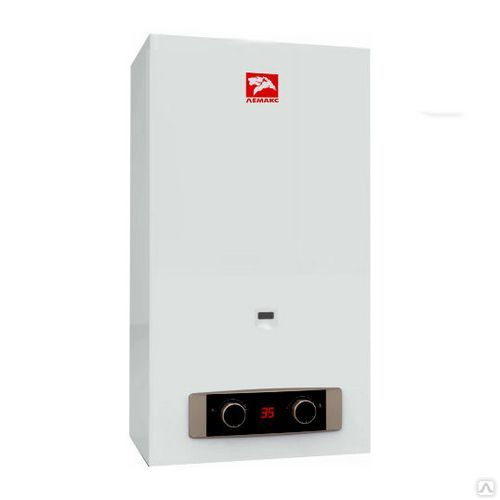

  • Лемакс Турбо-24 — продукция отечественного производителя. В базовой модификации присутствует микропроцессорная автоматика, сенсорное управление. Работает от сети и резервного питания. Многоступенчатая система защиты в Лемакс Турбо-24 предотвращает аварийные ситуации при чрезмерно высоком давлении воды, а также при сухом старте отключает подачу газа на горелочное устройство.
  • Vaillant AtmoMAG exclusiv 14-0 RXZ — механическое управление и необходимость ручного розжига горелки, при помощи пьезоэлемента. Производительность 14 л/мин.
  • Rinnai RW-14BF — универсальный водонагреватель работающий на природном и сжиженном газе (при переоборудовании необходимо заменить форсунки). Колонка отличается экономичностью и производительностью. В RW-14BF присутствует система самодиагностики. Пропускная способность 14 л/мин.
  • Vatti MR11-N — небольшой и компактный водонагреватель с производительностью 5,5 л/мин. Присутствует защита от перегрева теплоносителя. Вертикальный тип монтажа.
  • Ariston NEXT EVO SFT 11 NG EXP — модель, выполненная в современном оформлении. Сенсорное управление. Защита от замерзания. Автоматический розжиг от сети. Производительность 11 л/мин.
  • Haier JSQ20-PR (12T) — водонагреватель с настенным типом монтажа. В конструкции используется модуляционная газовая горелка из нержавеющей стали. Электронное управление. Производительность 10 л/мин.

Накопительные

  • Roda GasKessel GK 80 — газовый бойлер с вертикальной навесной установкой. Присутствует система, защищающая бак от накипи. В качестве теплоизоляции используется полиуретан.
  • Hajdu GB80.2 — газовый накопитель с баком на 80 л. предназначен для настенной установки.
  • Bradford White DS1-40S6FBN — мощный бойлер с вместимостью накопительного бака 150 л. Емкость изнутри покрыта стеклокерамическим покрытием. DS1-40S6FBN работает даже при минимальном давлении воды в 0,1 Бар. Может работать от сниженного газа. Оптимальный вариант водонагревателя для семьи из 4 человек.


После выбора колонки ее необходимо правильно подключить к системам газоснабжения и дымоотведения.

Как установить бездымоходную газовую колонку

Подключение выполняется только после получения разрешения Газ надзора. Для оформления потребуется сделать проект на газоснабжение, написать заявление.

Если помещение соответствует требованиям и выполнены технические условия выдается разрешение на турбо колонку. После получения официальных документов подключение выполняют в согласии с схемой проекта.

Правила размещения и подключения

В отечественных СНиП и СП нет правил, оговаривающих монтаж колонки с камерой сгорания закрытого типа. Присутствуют общие рекомендации и указания. По этой причине правила размещения и подключения такие же, как и в случае атмосферного водонагревателя.

Регламентирующие документы на установку газового оборудования в многоквартирном и частном доме: СНиП 42-01-2002 (СП 62.13330).

Чтобы правильно подключить турбо колонку, следуют нескольким указаниям:

  • площадь помещения, используемого под котельную не менее 8 м², высота потолков 2,2 м;
  • обязательно наличие форточки или открывающегося окна;
  • к газопроводу колонку подключают с помощью гофрированной металлической трубы, ставят отсекающий кран;
  • нельзя размещать водонагреватель в ванной или над котлом, или вешать на несущую стену здания;
  • обязательно наличие естественной приточно-вытяжной вентиляции.


Подробные требования для установки описаны в инструкции по эксплуатации, предоставляемой заводом изготовителем. В своде правил (СП) указывается на необходимость соблюдения этих рекомендаций. В инструкции по установке приводится подробная схема подключения.

Для установки турбированной газовой колонки нужно получить разрешение. Самостоятельное подключение приводит к штрафным санкциям и отключению газоснабжения.

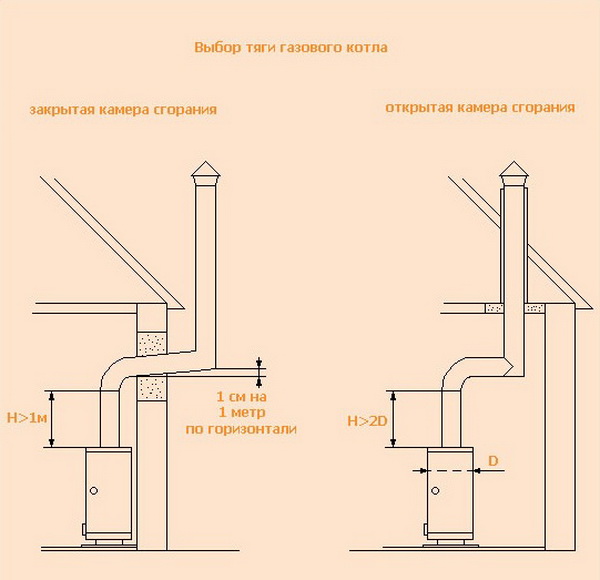

Организация отвода продуктов сгорания

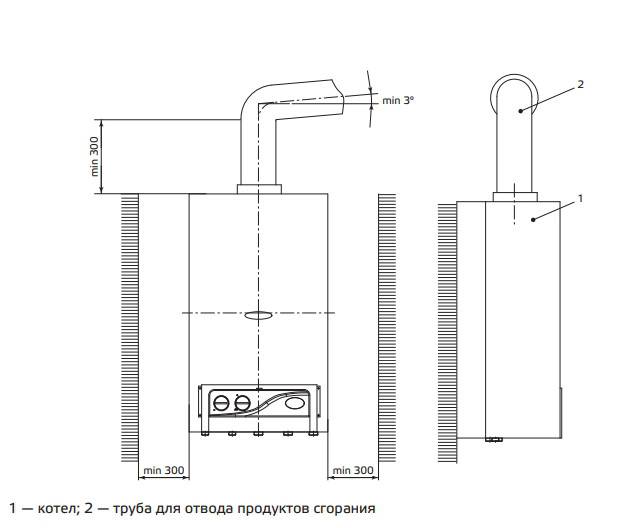

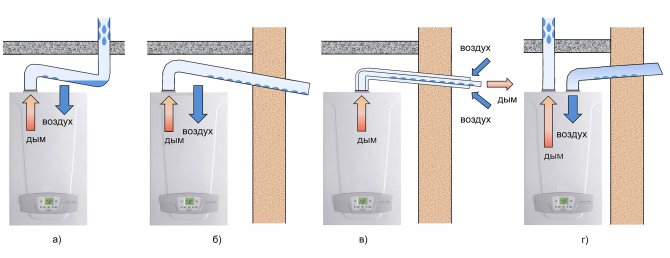

Отведение дымовых газов и забор воздуха осуществляются с помощью коаксиальной трубы. Правила организации отвода продуктов сгорания связаны с правильным выведением дымохода из помещения. Существуют общие требования:

  • длина коаксиальной трубы не должна превышать 3 м;
  • диаметр дымохода и выходное отверстие патрубка в колонке должны совпадать;
  • проход через стену делают больше, приблизительно на 1-1,5 см, зазор утепляют негорючей теплоизоляцией.

Коаксиальная газовая колонка устанавливается так, чтобы дымоход имел небольшой уклон в сторону улицы. При появлении конденсата во время работы зимой влага будет стекать на улицу и не повредит водонагревателю.

Правила эксплуатации бездымоходного газового водонагревателя

Турбированные водонагреватели — это лучшие колонки на сегодняшний день. Большинство моделей работает в автоматическом режиме, имеют простое управление и многоступенчатую систему защиты. Основные правила эксплуатации турбированного водогрейного оборудования:

  • первый пуск выполняется в присутствии инспектора или другого представителя газовой службы;
  • в процессе эксплуатации нельзя переносить водонагреватель далее 1.5 м от первоначального размещения;
  • розетку устанавливают в стороне от колонки с разрывом не менее 0,4 м;
  • при появлении запаха газа в помещении, сбоев в работе водонагревателя, отключают подачу газа и вызывают аварийную службу;
  • в зависимости от типа бездымоходных колонок требуется обслуживание, проводимое 1-2 раза в год;
  • в газовом накопительном бойлере для нагрева воды с закрытой камерой сгорания регулярно меняют магниевый анод, независимо от внутреннего устройства и типа чистят форсунки и горелку.


Перед началом использования водонагревателя следует внимательно ознакомиться с инструкцией по эксплуатации и тщательно соблюдать рекомендации производителя. Так, можно продлить срок службы и предотвратить распространенные неисправности и поломки бытовой техники.

Газовая колонка с принудительным отводом продуктов сгорания зарекомендовала себя с положительной стороны. Присутствуют определенные недостатки.

Перед приобретением следует учесть все нюансы эксплуатации. Особенно внимание уделяют существующим плюсам и минусам.

Чем хороши турбо колонки

Водогрейная колонка с закрытой камерой сгорания имеет несколько преимуществ:

  • экономичный расход топлива, приблизительно на 30% меньше, чем у классических атмосферных водонагревателей;
  • постоянная температура воды, независимо от давления в трубопроводе;
  • бесшумность работы;
  • удобное управление;
  • высокая производительность.


Проточный водонагреватель с принудительным отводом продуктов сгорания при условии правильного подключения и эксплуатации проработает не менее 10-15 лет. Гарантия производителя в большинстве случаев действует первые 2-3 года пользования.

Минусы бездымоходных колонок

Существует несколько очевидных недостатков турбированных водонагревателей:

  • Зависимость от электроснабжения — колонки, работающие с принудительным дымоудалением приводятся в действие электродвигателем. При отключении напряжения или его скачках перестают работать.
  • Чувствительность автоматики к скачкам напряжения — слабые места бездымоходных колонок с электропитанием от сети: блок розжига, блок питания, микропроцессор. Производители рекомендуют устанавливать стабилизатор напряжения и источник бесперебойного питания.
  • Стоимость турбированной колонки — главный минус, влияющий на популярность водонагревателей. Цена оборудования приблизительно в 1,5-2 раза дороже, чем у классической модели.


Турбированная колонка имеет как преимущества, так и недостатки. Небольшие минусы полностью покрываются удобством управления, комфортом эксплуатации и экономичностью оборудования.

как выбрать, плюсы и минусы

Газовая колонка не только позволит пользоваться горячей водой из нескольких источников в одном доме и не зависеть от проблем или сбоев в центральной системе.

Содержание:

  • Как выбрать газовую колонку
  • Лучшая газовая колонка с закрытой камерой сгорания
  • Лучшая газовая колонка российского производства
  • Лучшая газовая колонка с автоматической регулировкой температуры воды
  • Лучшая газовая колонка для квартиры
  • Лучшая газовая колонка с турбовытяжкой
  • Лучшая газовая колонка для низкого давления воды
  • Лучшая газовая колонка для частного дома
  • Лучшая газовая колонка для баллонного газа
  • Лучшая газовая колонка с пьезорозжигом
  • Лучшая газовая колонка полуавтомат
  • Как выбрать наиболее подходящую модель

Как выбрать газовую колонку

Проточные газовые водонагреватели чаще всего имеют небольшие габариты, они являются идеальным выбором для небольшой квартиры. Подключается устройство непосредственно к системе холодного водоснабжения, работает как на природном, так и на сжиженном газе.

Принцип действия колонки очень прост: вода попадает в теплообменник, где нагревается от сгораемого газа, и сразу подается в смеситель.

Накопительная газовая колонка может вмещать большое количество жидкости, поэтому она требует большого пространства. Нагреватель греет определенное количество воды в емкости и длительное время держит температуру.

Если вода остывает, колонка автоматически подогревает ее до нужной температуры. Емкость для воды хорошо утепляется, благодаря чему вода дольше остается горячей.

В зависимости от потребностей, вы можете подобрать газовый водонагреватель с резервуаром для жидкости от 50 литров и выше.

Основные параметры выбора:

  • Мощность. В зависимости от того, какой объем жидкости нагревается, газовая колонка может иметь мощность от 6 до 30 кВт.
  • Тип розжига – может быть автоматический и полуавтоматический. Автоматический тип розжига срабатывает, когда включается подача воды или когда вода в емкости остыла.

Полуавтоматический тип колонок срабатывает только в том случае, если нажать кнопку пьезорозжига. Такой прибор увеличивает расход газа, поскольку пламя запальника должно всегда гореть.

  • Тип горелки – может быть с постоянной и модулируемой мощностью. Устройства с постоянной мощностью менее удобны в местах, где часто меняется напор воды и соответственно температура нагрева.

Горелка с модулируемой мощностью автоматически подстраивается под напор воды и удерживает изначально выставленную температуру.

  • Тип отвода продуктов сгорания. Дымоходная колонка обустраивается в том случае, если гофрорукав можно вывести в уже имеющийся дымоход.

Турбированные устройства менее популярны, поскольку есть риск замерзания отводных путей при низких температурах. В таком случае нужно часто спускать собравшуюся воду, чтобы не взорвался теплообменник.

  • Безопасность – газовая колонка представляет собой опасный прибор, поэтому нужно обращать внимание на наличие защитных датчиков и реле.

Второстепенные параметры:

  1. Размеры – если этот пункт не имеет значения, можно подобрать колонку, учитывая только основные характеристики и требования. Если помещение не позволяет установить большую накопительную колонку, можно подобрать максимально компактную проточную.
  2. Форма – если вы будете прятать устройство в кухонный гарнитур, лучше выбрать квадратную форму необходимых размеров.

Лучшая газовая колонка с закрытой камерой сгорания


[profitprice]Zanussi GWH 10 Fonte[/profitprice]
Газовый водонагреватель проточного типа Zanussi GWH 10 Fonte можно установить в частном или многоэтажном доме. Устройство создано при использовании современных технологий и материалов.

Характеристики:

  • Дизайн выполнен в классическом стиле.
  • Есть модели с дополнительным узорчатым стеклом на передней панели, такое решение позволяет мягко вписать устройство в любой дизайн.
  • Газовая колонка Zanussi GWH 10 Fonte работает бесшумно, экономично расходует газ и воду, оснащена многоуровневой системой безопасности.

Плюсы:

  • водонагреватель Zanussi оснащен электронным розжигом, в котором используется две стандартные батарейки;
  • наличие LED-дисплея, где отражается температура жидкости при выходе;
  • устройство бесперебойно работает при небольшом давлении и подает воду под ровным напором;
  • горелка и теплообменник выполнены из нержавейки, что значительно продлит срок эксплуатации;
  • закрытая камера сгорания;
  • низкая стоимость.

Минусы:

  • нужно часто менять батарейки в электронном разжигателе.

Лучшая газовая колонка российского производства

Ладогаз ВПГ 10 E создана с применением инновационных материалов и технологий, которые позволяют экономить затраты газа и воды.

Характеристики:

  • Водонагреватель имеет классические параметры и выполнен с применением современных материалов.
  • Колонка относится к проточному типу, поэтому значительно экономится расход газа и воды.
  • Высокую безопасность водонагревателя гарантирует то, что горелка срабатывает только при использовании воды.

Плюсы:

  • Газовый водонагреватель работает стабильно даже при низком давлении.
  • Имеет специальный внутренний слой, защищающий от образования осадков и накипи.
  • Теплообменник создан из высококачественной меди, что влияет на скорость нагрева и качество воды.
  • Наличие нескольких уровней системы безопасности: датчика тяги дымохода, датчика от перегрева и датчика пламени.
  • Автоматический розжиг.

Минусы:

  • Отсутствие дисплея.
  • Возможны перепады температур.

Лучшая газовая колонка с автоматической регулировкой температуры воды


[profitprice]Нева 4510-М[/profitprice]
Газовая колонка отечественного производителя Нева 4510-М обладает массой преимуществ, главное из которых – доступная цена.

Характеристики:

  • Устройство выполнено в классическом стиле и не имеет особых изысков.
  • Колонка имеет компактные параметры, поэтому ее вполне можно установить в малогабаритную квартиру или в частный дом.
  • Колонка работает тихо и равномерно подает жидкость нужной температуры даже при резких перепадах давления.

Плюсы:

  • Водонагревательная колонка запускается при давлении жидкости от 0,15 бар.
  • Наличие двухступенчатой модуляции пламени.
  • Наличие ионизационного датчика, благодаря чему прекращается подача газа при затухании горелки.
  • Компактные размеры позволяют монтировать колонку в небольшую ванную или кухню.
  • Довольно низкая стоимость.

Минусы:

  • Водонагревательная колонка не оснащена плавной модуляцией пламени, что не позволит использовать данный прибор на две точки подачи воды.
  • Колонка имеет мощность 17,9 кВт, что позволяет нагревать только 9 литров за минуту.

Лучшая газовая колонка для квартиры


[profitprice]Mora Top Vega 10[/profitprice]
Mora Top Vega 10 является довольно востребованным водонагревательным прибором на российском рынке.

Характеристики:

  • Устройство нагревает более 10 литров за минуту.
  • Газовая колонка весит около 2.5 килограмм.
  • Устройство рассчитано на один водозабор, поэтому его можно использовать отдельно на кухне или в ванной комнате.

Плюсы:

  • Использование высококачественных запчастей и материалов при изготовлении.
  • Эффективная и многоуровневая система безопасности, а точнее, защита от запуска без подачи воды и от обратной тяги в дымоходе, наличие предохранителей от перегрева воды.
  • Прочная и практичная конструкция устройства.
  • Привлекательный внешний вид.
  • Теплообменник изготовлен из меди с КПД до 93%.

Минусы:

  • Высокая стоимость.
  • Рассчитан на один водозабор.
  • Данную модель иногда сложно найти в магазинах в связи с тем, что товар мгновенно раскупается из магазинов.

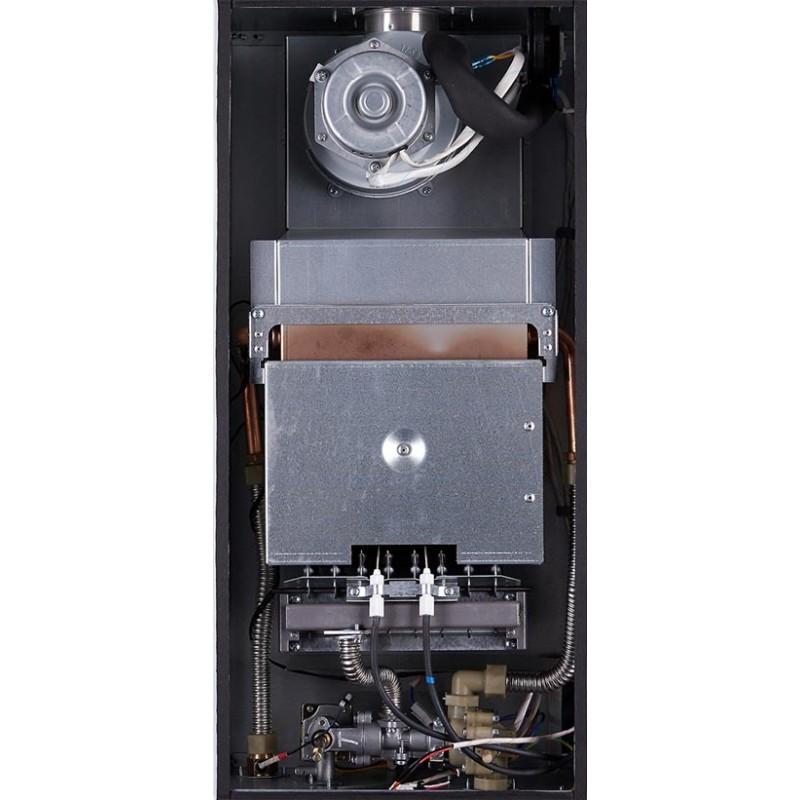

Лучшая газовая колонка с турбовытяжкой


[profitprice]Hyundai H-GW2[/profitprice]
Газовый водонагреватель Hyundai H-GW2 изготовлен из прочных и качественных материалов, что позитивно влияет на его работу и продлевает срок службы. Небольшой и компактный прибор легко устанавливается в небольшой кухне или ванной комнате.

Характеристики:

  • Водонагревательный прибор имеет классический внешний вид и весит около 8 килограмм.
  • Аппарат изготовлен из прочных, качественных и стойких материалов, что позволяет использовать его в любых условиях.
  • Колонка имеет автоматическую систему зажигания, что положительно влияет на ее эксплуатационные характеристики и безопасность.

Плюсы:

  • Наличие LED-дисплея позволяет контролировать температуру на выходе, а также распознавать ошибки и поломки при их появлении.
  • Устройство оснащено системой безопасности 4D-quard.

Датчики отсутствия тяги в турбовытяжке перекрывают газ в случае возникновения опасности, а также предотвращают обратную тягу. Датчик потока регулирует наличие и уровень жидкости в водонагревателе.

Ионизационный датчик перекрывает газ в случае отсутствия пламени и при перегреве.

  • Доступная цена.

Минусы:

  • Не может работать от баллонного газа;
  • Требуется частая замена батареек;
  • Рассчитана на один водозабор.

Лучшая газовая колонка для низкого давления воды


[profitprice]Ariston Fast Evo 11C[/profitprice]
Ariston Fast Evo 11C относится к проточным водонагревателям на природном газе. Водонагреватель имеет компактные параметры, работает при давлении от 0.10 бар.

Характеристики:

  • Газовая колонка срабатывает от автоматического розжига, который подключен к электросети.
  • Данный водонагреватель можно устанавливать в квартире и на даче, поскольку его производительность составляет 11 литров за минуту, вода нагревается до 65-70 градусов.

Плюсы:

  • К основным преимуществам данной модели можно отнести ее мощность, которая составляет 19 кВт.
  • Наличие LED-дисплея позволяет узнать точную температуру выходящей жидкости, а также исправить поломку или ошибку благодаря появлению на экране специальных кодов.
  • Система безопасности включает датчик наличия пламени, защиту от перегрева и датчик тяги.

Минусы:

  • Одним из минусов являются неправильные показатели на дисплее, поскольку выставленная температура может не соответствовать температуре выходящей жидкости.
  • Данная модель рассчитана только на один водозабор.

Лучшая газовая колонка для частного дома


[profitprice]Bosch WRD 13-2G[/profitprice]
В плане универсальности Bosch WRD 13-2G считается одной из лучших благодаря достаточно высокой мощности и производительности.

Характеристики:

  • Данная модель может быть использована для снабжения двух водозаборов.
  • Производитель предлагает возможность замены горелки под сжиженный газ.
  • Компактные параметры, классическая форма и цвет позволяют не скрывать водонагреватель, не испортив им общего дизайна комнаты.

Плюсы:

  • Имеет в наличии встроенный гидродинамический генератор, благодаря которому осуществляется автоматический розжиг.
  • Температура на выходе соответствует показателям на ЖК-дисплее.
  • При изменении напора воды водонагреватель поддерживает установленную температуру.
  • Медный теплообменник препятствует потерям тепла, а также значительно продлевает эксплуатационный срок.

Минусы:

  • Наименьшее давление, с которым может работать данная модель это 0.35 бар.
  • Высокая стоимость.

Лучшая газовая колонка для баллонного газа


[profitprice]Mora Vega 13[/profitprice]
Газовая колонка Mora Vega 13 может подавать горячую воду на две точки.

Характеристики:

  • Модель представлена в нескольких вариациях, что позволяет подобрать такую форму и размер, которая наиболее впишется в ваш дизайн и пространство.
  • Работает на природном и баллонном газе, что позволяет использовать ее в квартирах и частных домах.

Плюсы:

  • Высококачественный теплообменник подает воду, не изменяя ее температурных параметров.
  • Диаметр отводной трубы может быть подведен к дымоходу с минимальными параметрами горловины.

Минусы:

  • Очень высокая цена.
  • Тяжело найти запасные части в случае поломки.

Лучшая газовая колонка с пьезорозжигом


[profitprice]Bosch WR 10-2P[/profitprice]
Газовый водонагреватель Bosch WR 10-2P имеет массу преимуществ, которые касаются его производительности и внешних характеристик.

Характеристики:

  • Газовая колонка имеет классическую форму и небольшие параметры, благодаря чему она практически незаметна в комнате.
  • Данная модель легко перестраивается с природного на сжиженный газ, поэтому она практична и в городской квартире, и в сельском домике.

Плюсы:

  • Бесшумная работа и компактные параметры.
  • Данная модель может срабатывать даже при очень малом напоре воды.
  • Автоматическое зажигание включается во время открывания крана и отключается во время перекрытия потока.
  • Пьезорозжиг позволяет не приобретать бесконечное количество батареек, которые могут выйти из строя в самый неподходящий момент.
  • Система безопасности включает наличие регулятора интенсивности огня и температурный датчик от перегрева.

Минусы:

  • К минусам данной модели относится чувствительность к качеству жидкости.
  • В случае поломки запасные части найти очень сложно, как и специализированный сервис-центр.
  • Чтобы почистить водонагреватель, нужно полностью разобрать устройство.

Лучшая газовая колонка полуавтомат


[profitprice]Bosch Therm 2000[/profitprice]
Газовый водонагреватель проточного типа Bosch Therm 2000 имеет массу преимуществ, среди которых есть возможность легко переключатся на сжиженный газ.
Характеристики:

  • Классическая форма, небольшие параметры и мягкие оттенки позволяют использовать устройство в любом дизайне.
  • Электрический тип горелки, который срабатывает от стандартных батареек.
  • Наличие медного теплообменника значительно улучшает работу и эксплуатационные свойства.
  • Для использования сжиженного газа производители предлагают использовать дополнительный комплект с горелкой.
  • Устройство работает при минимальном давлении жидкости в 0.15 бар.

Плюсы:

  • Наличие двух раздельных ручек для регулировки напора воды и мощности.
  • Водонагреватель обладает высокой производительностью и нагревает в минуту более 10 литров жидкости.
  • Минимальный диаметр дымохода устройства составляет 11 см.
  • Использование европейских комплектующих, что значительно влияет на эксплуатационный срок.

Минусы:

  • Наличие китайских комплектующих, которые часто выходят из строя.
  • Автоматический розжиг осуществляется слишком громко.
  • Дорогие запасные детали европейского производства.

Как выбрать наиболее подходящую модель

Газовый водонагреватель для квартиры или газифицированного дома может не иметь функции переключения на сжиженный газ. Главное, чтобы система безопасности была на высшем уровне.

Для дачи идеальным вариантом станут проточные модели на баллонном газе, поскольку расход горячей води сводится к минимуму.

Система безопасности должна включать хотя бы самые главные пункты, к примеру, датчики наличия пламени, датчики от перегрева и обратной тяги дымохода.

Система розжига не играет особо важной роли. Все зависит от ваших предпочтений и пожеланий. Это же касается размера, цвета и остальных внешних параметров.

Реклама от спонсоров: // // //

Заявка на патент США для КОЛОННОГО НАГРЕВАТЕЛЯ С УЛУЧШЕННОЙ ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬЮ Заявка на патент (заявка № 20160348915, выданная 1 декабря 2016 г.) S. Предварительная заявка № 62/ 168 646, поданной 29 мая 2015 г., содержание которой включено в настоящий документ посредством ссылки.

УРОВЕНЬ ТЕХНИКИ 1. Область применения

Описанные варианты осуществления относятся к нагревательным устройствам. Более конкретно, раскрытые варианты осуществления относятся к обогревателям для помещений, таким как обогреватели для наружных патио.

2. Связанные области техники

Многим людям нравится сидеть, есть и общаться на свежем воздухе. В таких условиях люди могут наслаждаться свежим воздухом, естественным светом и/или атмосферой сообщества или других мест. Соответственно, многие рестораны предлагают размещение на открытом воздухе в качестве опции для своих клиентов. Домовладельцы также могут использовать уличную мебель на патио, веранде или террасе, чтобы проводить время на свежем воздухе в одиночестве или с другими.

Однако во многих климатических условиях есть по крайней мере часть года, когда температура обычно слишком низкая, чтобы люди могли комфортно сидеть на улице. Кроме того, даже в теплые месяцы вечера или ночи могут стать достаточно прохладными, и люди больше не захотят оставаться на улице. Для ресторана это может привести к невозможности использовать обеденную зону на открытом воздухе. Для домовладельца это может ограничить использование домовладельцем своего внутреннего дворика или террасы.

В связи с этим были разработаны обогреватели для патио, которые обеспечивают теплом открытые площадки, позволяя людям с комфортом оставаться на открытом воздухе, даже когда наружная температура снижается. Типичные обогреватели патио обеспечивают лучистое тепло области, окружающей обогреватель. В таких обогревателях патио может использоваться электрический нагревательный элемент или горелка на природном газе с экраном лучистого теплоизлучателя.

Несмотря на то, что такие обогреватели для террас излучают тепло, они не всегда эстетичны. На самом деле, многие люди предпочли бы обогреватель с естественным пламенем. Считается, что атмосфера, создаваемая естественным пламенем, усиливает общую атмосферу окружающей среды. Кроме того, в вечерние или ночные часы пламя дает теплый рассеянный свет.

В результате были разработаны обогреватели для террас с естественным пламенем. Однако было обнаружено, что такие обогреватели для патио имеют ряд недостатков. Такие обогреватели для патио, хотя и используют пламя, не производят столько тепла, сколько традиционные лучистые обогреватели. В результате пользователь такого обогревателя для патио должен будет инвестировать в большее количество обогревателей для патио с естественным пламенем и будет тратить больше денег на получаемое в результате топливо, необходимое для работы обогревателей.

ОБЗОР

В свете вышеизложенного раскрытые варианты осуществления были разработаны для создания обогревателя, такого как обогреватель для террасы, использующего естественное пламя, видимое для пользователей, при сохранении высокой тепловой мощности. В одном таком варианте лучистый обогреватель включает в себя столбчатое основание с полым отсеком и нагревательную колонну, расположенную на столбчатом основании. Нагревательная колонна включает в себя регулирующую часть с по меньшей мере одним контроллером, горелкой и зажигалкой, а также пламенную часть, включающую камеру сгорания. Камера сгорания расположена на цилиндрическом элементе, который имеет, по меньшей мере, одно вентиляционное отверстие, позволяющее воздуху циркулировать к горелке и внутри камеры сгорания. Нагревательная колонна дополнительно включает в себя по меньшей мере один теплоизлучающий экран, расположенный над пламенной частью, которая излучает тепло наружу от нагревателя. Крышка расположена над нагревательной колонной для направления тепла наружу и от нагревателя.

В некоторых вариантах реализации лучистый обогреватель может включать фланец основания, расположенный в нижней части столбчатого основания. Базовый фланец может включать по меньшей мере одно колесо, позволяющее легко перемещать нагреватель. Столбчатое основание может также включать съемную панель, обеспечивающую доступ к полому отсеку. Съемная панель может представлять собой дверь, прикрепленную к столбчатому основанию с помощью петель. Дверь может фиксироваться в закрытом положении с возможностью отсоединения с помощью защелки. Съемная панель может иметь по меньшей мере одно вентиляционное отверстие.

В других вариантах осуществления по меньшей мере один теплоизлучающий экран может включать в себя верхний теплоизлучающий экран и нижний теплоизлучающий экран. Ширина верхнего теплоизлучающего экрана может быть больше ширины нижнего теплоизлучающего экрана. В некоторых случаях ширина нижнего теплоизлучающего экрана по существу равна ширине камеры сгорания. Ширина камеры сгорания может составлять не менее 200 мм.

Излучающий поверхностный обогреватель может дополнительно включать проволочную клетку, расположенную вокруг пламенной части и, по меньшей мере, на теплоизлучающем экране. Столбчатое основание и нагревательная колонна могут иметь цилиндрическую форму.

В некоторых вариантах осуществления лучистый обогреватель может включать в себя цилиндрическое столбчатое основание. Столбчатое основание может включать в себя фланец основания в нижней части столбчатого основания, при этом фланец основания имеет по меньшей мере одно колесо, позволяющее пользователю перемещать обогреватель. Столбчатое основание может дополнительно включать в себя полый отсек, предназначенный для размещения в нем топливного бака. Средний фланец может быть расположен над столбчатым основанием.

Районный обогреватель может дополнительно включать в себя цилиндрическую часть управления, которая имеет по крайней мере один контроллер, горелку и искру. Цилиндрическая часть пламени может быть расположена над средним фланцем. Пламенная часть может включать прозрачную цилиндрическую камеру сгорания, расположенную над указанной горелкой. Камера сгорания может удерживаться и поддерживаться цилиндрическим опорным элементом. Цилиндрический опорный элемент может включать по меньшей мере одно вентиляционное отверстие, позволяющее воздуху циркулировать к горелке и внутри камеры сгорания.

По крайней мере, один теплоизлучающий экран может быть расположен над камерой сгорания. Может быть предусмотрена проволочная клетка, окружающая камеру сгорания и, по меньшей мере, один теплоизлучающий экран. Над по меньшей мере одним излучающим тепло экраном может быть расположена крышка для направления тепла наружу от нагревателя.

В некоторых вариантах осуществления по меньшей мере один теплоизлучающий экран содержит верхний теплоизлучающий экран и нижний теплоизлучающий экран. Диаметр верхнего теплоизлучающего экрана может быть больше диаметра нижнего теплоизлучающего экрана. Диаметр нижнего теплоизлучающего экрана может быть по существу равен диаметру камеры сгорания. Диаметр камеры сгорания может быть не менее 200 мм.

В других вариантах исполнения средний фланец может иметь ручку для облегчения транспортировки обогревателя. Управляющая часть может также включать в себя запальник для зажигания горелки. В некоторых случаях по меньшей мере часть проволочной клетки может быть съемной.

Также раскрыт колонный нагреватель, содержащий основание, сконфигурированное для поддержки нагревателя с горелкой, расположенной в основании или над ним. Горелка находится в газовом сообщении с источником горючего газа. Зона горения простирается вверх от основания и расположена над горелкой. Зона горения имеет площадь поперечного сечения более 706 квадратных сантиметров. Также частью этого варианта осуществления являются вентиляционные отверстия, расположенные рядом с зоной горения или ниже нее, так что площадь вентиляционных отверстий превышает площадь горелки, что позволяет воздуху проходить в зону горения для полного сгорания горючего газа. Верхняя крышка над зоной сгорания предназначена для излучения тепла вниз и наружу.

Этот вариант осуществления может дополнительно содержать один или несколько излучающих нагревательных экранов, расположенных над зоной сгорания, так что один или несколько излучающих нагревательных экранов сконфигурированы так, чтобы получать тепло, поднимающееся из камеры сгорания, и излучать тепло наружу от нагревателя.

Один или несколько излучающих нагревательных экранов могут содержать верхний экран и нижний экран, так что диаметр верхнего экрана больше, чем у нижнего экрана. Зона горения может быть заключена в прозрачную или полупрозрачную оболочку. Предполагается, что зона горения может быть сконфигурирована для присутствия пламени из горелки, при этом пламя имеет высоту более 60 сантиметров. В одном варианте осуществления основание выполнено круглым для повышения устойчивости, а камера сгорания выполнена круглой, чтобы, таким образом, обеспечить эквивалентную тепловую мощность во всех радиальных положениях вдоль фиксированного радиуса снаружи от нагревателя.

Другие системы, способы, признаки и преимущества изобретения будут или станут очевидными для специалистов в данной области техники после изучения следующих фигур и подробного описания. Предполагается, что все такие дополнительные системы, способы, признаки и преимущества включены в данное описание, входят в объем изобретения и защищены прилагаемой формулой изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой вид спереди обогревателя согласно одному примерному варианту осуществления.

РИС. 2 представляет собой вид сбоку обогревателя, показанного на фиг. 1.

РИС. 3 представляет собой вид спереди обогревателя, показанного на фиг. 1, на котором показана дверь в купе в открытом положении.

РИС. 4 — увеличенный вид в перспективе горелки обогревателя, показанного на фиг. 1.

РИС. 5 представляет собой увеличенный вид в перспективе части теплоизлучающего экрана обогревателя, показанного на фиг. 1.

РИС. 6 представляет собой вид обогревателя, показанного на фиг. 1 в действии согласно примерному варианту осуществления.

Компоненты на рисунках не обязательно представлены в масштабе, вместо этого акцент сделан на иллюстрации принципов изобретения. На чертежах одинаковые ссылочные позиции обозначают соответствующие части на различных видах.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ВОПЛОЩЕНИЯ

РИС. 1 представляет собой вид спереди обогревателя согласно одному примерному варианту осуществления, а на фиг. 2 представляет собой вид сбоку обогревателя, показанного на фиг. 1. В этом варианте лучистый индукционный нагреватель 100 включает основание 110 , на котором установлена ​​нагревательная колонка 160 . Столбчатое основание 110 может быть выполнено из огнестойкого материала, такого как металл, керамика, композит и т.п. Столбчатое основание 110 может иметь декоративный внешний вид, напоминающий кирпичи, камень или любой другой декоративный мотив.

В одном варианте осуществления колонное основание 110 включает в себя фланец основания 112 . Базовый фланец 112 имеет диаметр, превышающий диаметр столбчатого основания 110 , и обеспечивает устойчивость всей конструкции нагревателя 100 при установке на поверхность. Ось 132 и пара колес 130 могут быть установлены на опорный фланец 112 для облегчения транспортировки нагревателя 100 . Колеса 130 можно настроить таким образом, чтобы они слегка приподнимались над землей, когда обогреватель 100 ровно лежит на поверхности. Таким образом, колеса 130 позволяют перемещать обогреватель 100 только тогда, когда обогреватель 100 наклонен назад под углом, позволяющим колесам 130 соприкасаться с землей.

Столбчатое основание 110 дополнительно определяет полое отделение 115 (см. фиг. 3) внутри его цилиндрической стенки. Для доступа к отсеку 115 стойка-основание 110 имеет съемную панель или дверь 114 . Панель или дверь 114 можно снимать любым подходящим способом. Например, дверь 114 может поворачиваться с помощью шарниров 116 между открытым и закрытым положениями. Чтобы удерживать дверцу 114 закрытой во время использования, дверца 114 может быть заперта с помощью защелки 118 .

Дверь 114 может иметь вентиляционные отверстия 120 для обеспечения циркуляции воздуха внутри отсека 115 . Дверь 114 может также включать отверстие для доступа 122 , облегчающее открывание и закрывание двери 114 . В других вариантах осуществления вместо отверстия для доступа 122 может использоваться ручка. Однако отверстие для доступа 122 обеспечивает дополнительную вентиляцию отсека 115 .

Над столбчатым основанием 110 , как показано на РИС. 1 и 2 предусмотрен средний фланец 140 . Средний фланец 140 обеспечивает дополнительную структурную поддержку нагревателя 100 , а также эстетически сочетается с базовым фланцем 112 . Средний фланец 140 может дополнительно включать ручку 134 . Ручка 134 позволяет пользователю легко держать обогреватель 100 и наклонять его назад на колесиках 130 , тем самым легко перемещая обогреватель в другое место.

Нагревательная колонна 160 расположена над средним фланцем 140 . Нагревательная колонна 160 включает в себя регулирующую часть 166 , пламенную часть 165 и сетчатую часть 180 . Часть , 166, управления содержит ряд средств управления , 168, . В этом варианте осуществления элементы управления , 168, могут включать в себя контроллер стартера и контроллер топливного клапана. Контроллер стартера может управлять искрой (описано ниже). Элементы управления 168 позволяют пользователю включать обогреватель 100 для включения и выключения и для контроля количества тепла, выделяемого нагревателем 100 .

Пламенная часть 165 включает один или несколько вертикальных опорных элементов 161 , поддерживающих проволочную клетку 162 . Проволочная клетка 162 предназначена для предотвращения слишком близкого приближения людей, находящихся рядом с обогревателем 100 , к источнику тепла обогревателя 100 . Опорный элемент 161 и проволочный каркас 162 могут быть изготовлены из любого подходящего огнестойкого материала, такого как металлы или композиты. Проволочная клетка 162 может быть хотя бы частично съемным. Например, проволочная клетка 162 может быть разделена между опорными элементами 161 . Одна или несколько секций проволочной сетки 162 между опорными элементами 161 могут быть сконфигурированы так, чтобы их можно было снимать, чтобы обеспечить доступ к проволочной клетке 162 для очистки и обслуживания.

Проволочный каркас 162 и опорные элементы 161 окружают прозрачную камеру сгорания 164 . В этом варианте камера сгорания , 164, имеет цилиндрическую или трубчатую форму. Прозрачная камера сгорания изготовлена ​​из огнеупорного и термостойкого материала. Например, прозрачная камера сгорания 164 может быть изготовлена ​​из закаленного стекла, боросиликатного стекла, высокотемпературного прозрачного полимера и т.п.

Камера сгорания 164 поддерживается цилиндрическим элементом 170 , расположенным в верхней части блока управления 166 . Сетчатая часть 180 выполнена с возможностью размещения над камерой 164 для нагрева. Часть экрана , 180, более подробно описана ниже. Нагреватель 100 также включает верхнюю крышку 167 . Верхняя крышка 167 может быть металлической и предназначена для излучения тепла наружу и в сторону от нагревателя 100 для обогрева окружающей области.

РИС. 3 представляет собой вид спереди обогревателя, показанного на фиг. 1, в котором дверь в купе находится в открытом положении. В этом варианте, когда дверь 114 находится в открытом положении, доступ к топливному баку 126 возможен из отсека 115 . Например, пустой топливный бак 126 можно снять и заменить полным топливным баком 126 , когда дверца 114 находится в открытом положении. Отсек 115 включает в себя основание топливного бака 124 , которое поддерживает топливный бак 126 и удерживает топливный бак 126 на месте. Топливопровод 128 может выходить из части управления 166 обогревателя 100 в отсек 115 для прикрепления к топливному баку 126 .

РИС. 4 — увеличенный вид в перспективе горелки обогревателя, показанного на фиг. 1. Как показано на фиг. 4, часть проволочного каркаса 162 между двумя опорами 161 может быть удалена, чтобы обеспечить доступ внутрь проволочного каркаса 162 , как описано выше. На фиг. 4, часть проволочной клетки 162 показан удаленным для простоты объяснения. В этом варианте осуществления цилиндрический элемент 170 включает в себя множество кронштейнов 176 . Камера сгорания 164 выполнена с возможностью опираться на кронштейны 176 цилиндрического элемента 170 . Цилиндрический элемент 170 дополнительно содержит монтажные кронштейны 174 , которые надежно крепят цилиндрический элемент 170 к управляющей части 166 9.0004 .

В цилиндрическом корпусе 170 выполнено множество вентиляционных отверстий 172 . В этом варианте осуществления вентиляционные отверстия , 172, проходят по всей окружности цилиндрического корпуса , 170, . Вентиляционные отверстия 172 обеспечивают циркуляцию воздуха для улучшения сгорания в камере сгорания 164 .

Как видно на РИС. 4, часть управления 166 включает в себя горелку 150 . Горелка 150 может зажигаться от запальника 152 . Как горелка 150 , так и запальник 152 могут сжигать топливо, поступающее из топливного бака 126 через топливопровод 128 (см. фиг. 3). Для экономии топлива запальник 152 может быть сконфигурирован так, чтобы не гореть в течение периода хранения. Управляющая часть , 166, , таким образом, может также включать искру , 154, , которая обеспечивает искру в ответ на органы управления 9. 0003 168 для включения контрольной лампы 152 .

Пламя горелки 150 усиливается за счет вентиляции, встроенной в обогреватель 100 . Эта вентиляция осуществляется через вентиляционные отверстия 120 и смотровое отверстие 122 в двери 114 , а также через ряд вентиляционных отверстий 172 в цилиндрическом элементе 170 . Камера сгорания 164 дополнительно выполнена достаточно широкой, чтобы обеспечить улучшенное сгорание по сравнению с обычными пламенными нагревателями. В одном варианте осуществления диаметр 178 камеры сгорания 164 составляет не менее 150 мм. В некоторых вариантах диаметр 178 составляет не менее 200 мм. В дополнительных вариантах осуществления диаметр 178 составляет не менее 250 мм. Ширина камеры сгорания 164 также позволяет увеличить пламя внутри камеры сгорания по сравнению с типичными пламенными нагревателями. Это позволяет пламени иметь естественный вид, улучшая внешний вид обогревателя 100 .

РИС. 5 представляет собой увеличенный вид в перспективе части теплоизлучающего экрана нагревателя, показанного на фиг. 1. В этом варианте экранная часть 180 содержит нижний теплоизлучающий экран 182 и верхний теплоизлучающий экран 184 . Нижний теплоизлучающий экран 182 расположен над камерой 164 сгорания. Нижний теплоизлучающий экран , 182, имеет диаметр, по существу равный диаметру камеры сгорания , 164, . Пламя горелки 150 нагревает нижний теплоизлучающий экран 182 так, что экран 182 излучает и излучает тепло наружу, как направлено крышкой 167 .

Верхний теплоизлучающий экран 184 расположен над нижним теплоизлучающим экраном 182 . Верхний теплоизлучающий экран , 184, имеет больший диаметр, чем диаметр нижнего теплоизлучающего экрана , 182, и камеры сгорания , 164, . Верхний теплоизлучающий экран 184 действует как вторичный теплоизлучающий экран для поглощения тепла от пламени горелки 150 , которое не поглощается нижним теплоизлучающим экраном 9.0003 182 . Подобно нижнему теплоизлучающему экрану 182 , верхний теплоизлучающий экран 184 излучает тепло наружу, как направлено крышкой 167 .

РИС. 6 представляет собой вид обогревателя, показанного на фиг. 1 в действии согласно примерному варианту осуществления. Для включения нагревателя 100 пользователь управляет элементами управления 168 , чтобы зажечь контрольную лампочку 152 с искрой 154 , которая, в свою очередь, зажигает горелку 9. 0003 150 . Пользователь может контролировать количество топлива, поступающего в горелку 150 с помощью элементов управления 168 , тем самым контролируя количество тепла, выделяемого нагревателем 100 .

Горелка 150 выбрасывает пламя вверх через камеру сгорания 164 . Горение усиливается цилиндрическим элементом 170 , поддерживающим камеру сгорания 164 и обеспечивающим циркуляцию воздуха через вентиляционные отверстия 172 . Пламя проходит через камеру сгорания 164 , создавая желаемую атмосферу благодаря видимому пламени. Тепло излучается наружу от пламени через прозрачную камеру сгорания 164 и проволочную клетку 162 для обогрева окружающей среды. Кроме того, тепло и горячие газы, поднимающиеся от пламени через камеру сгорания 164 , нагревают нижний и верхний теплоизлучающие экраны 182 , 184 , которые излучают дополнительное тепло в окружающее пространство.

В одном варианте выполнения проволочный экран, окружающий камеру сгорания, выполнен с многочисленными открытыми участками по отношению к проволоке, образующей экран. За счет увеличения размера отверстий в проволочном экране, окружающем зону или камеру сгорания, больше тепла может излучаться наружу от нагревателя, тем самым повышая эффективность каждого выхода для данного количества топлива. В одном варианте осуществления размер отверстия составляет по меньшей мере ½ дюйма на 1 дюйм. В другом варианте осуществления размеры отверстий составляют по меньшей мере ½ дюйма на 1½ дюйма. В одном варианте осуществления размеры отверстий составляют по меньшей мере ¾ дюйма на 1 дюйм. В другом варианте размер отверстий может варьироваться, но быть больше, чем в нагревателях предшествующего уровня техники.

В качестве дополнительного преимущества данной конструкции по сравнению с нагревателями предшествующего уровня техники увеличено количество воздуха, подаваемого в камеру сгорания и саму камеру сгорания. На основе обширных исследований, проведенных изобретателями, было обнаружено, что в нагревателях предшествующего уровня техники не было достаточного потока воздуха для полного сгорания. Как раскрыто в данном документе, площадь вентиляционных отверстий вокруг горелки (внизу, сбоку или и там, и там) увеличена по сравнению с предшествующим уровнем техники. В одном варианте осуществления площадь входа воздуха в камеру сгорания больше, чем площадь горелки. В одном варианте осуществления площадь входа воздуха в камеру сгорания более чем в 1,5 раза превышает площадь горелки.

Также могут быть реализованы другие модификации вышеописанных вариантов осуществления. Например, хотя общая форма описанного выше нагревателя является цилиндрической, нагреватель может иметь квадратную, прямоугольную, эллиптическую или другую форму. Кроме того, вместо бака для хранения топлива нагреватель может иметь порт для подключения к внешнему источнику топлива.

Вышеописанные варианты осуществления обеспечивают ряд преимуществ. Поскольку нагреватель включает в себя видимое пламя, общий внешний вид нагревателя улучшается. То есть люди наслаждаются светом и видом, созданным пламенем. Кроме того, благодаря улучшенной вентиляции и конструкции нагревателя его характеристики лучше, чем у традиционных пламенных нагревателей, как показано в следующем примере.

ПРИМЕР 1

Нагреватель в соответствии с вышеприведенными вариантами осуществления был испытан на эффективность по сравнению с традиционным газовым лучистым нагревателем и известным пламенным лучистым нагревателем. Для каждого испытанного нагревателя измеряли температуру на разных расстояниях от нагревателя, чтобы определить тепло, излучаемое каждым нагревателем. Каждый нагреватель в тесте был настроен на потребление 46 000 БТЕ. Результаты испытаний представлены в таблице 1.

Точка измерения (дюймы) 19. 725.631.537.443.349.255.161.066.9 Традиционный Radiant131.4124.9124.2113.9112.8109.8105.4100.8100.6Нагреватель (°F.)Традиционный Fla me116.8113.0109.6107.1104.9103.6102.7101.8100.4Нагреватель (° F.) Зона быстрой индукции142 .7129.9120.6116.2113.9110.7102.0102.0101.7Нагреватель (°F)

Как видно из приведенных выше результатов, быстродействующий индукционный нагреватель имеет характеристики, аналогичные традиционным лучистым нагревателям, а также имеет конструкцию с видимым пламенем. . По сравнению с традиционными пламенными нагревателями производительность быстрого индукционного поверхностного нагревателя, описанного в приведенных выше вариантах осуществления, значительно выше, чем у традиционных пламенных нагревателей при радиальном расстоянии менее шести футов. Таким образом, нагреватель в раскрытых вариантах осуществления может обеспечивать характеристики, аналогичные характеристикам непламенного лучистого нагревателя, в то же время создавая атмосферу, желаемую от традиционного пламенного нагревателя.

Несмотря на то, что были описаны различные варианты осуществления изобретения, специалистам в данной области техники будет очевидно, что возможны многие другие варианты осуществления и реализации, которые входят в объем настоящего изобретения. Кроме того, различные функции, элементы и варианты осуществления, описанные в настоящем документе, могут быть заявлены или объединены в любой комбинации или расположении.

Аппарат для сжигания с псевдоожиженным слоем и способ его работы (патент)

Аппарат для сжигания с псевдоожиженным слоем и способ его работы (патент) | ОСТИ.GOV

перейти к основному содержанию

  • Полная запись
  • Другое связанное исследование

В этом патенте описан угольный котел, имеющий колонну с плотным слоем с закрытым концом и выходом в камеру сгорания и источник угля. Описанное здесь усовершенствование включает в себя: (а) средства углеперерабатывающей мельницы, приспособленные для приема угля из источника и имеющие первый выпускной трубопровод, соединенный с колонной плотного слоя рядом с закрытым концом, и второй выпускной трубопровод, соединенный с колонной плотного слоя, на расстоянии от присоединение первого отводящего трубопровода к колонне плотного слоя; (b) средство подачи воздуха в углеперерабатывающую мельницу, средство для отделения мелких фракций твердых частиц и подачи их в первый выпускной трубопровод для нагнетания в колонну плотного слоя; (c) средство во втором соединении выходного трубопровода, предназначенное для подачи фракций крупных частиц в колонну с плотным слоем для подачи фракций крупного угля в колонну на расстоянии от впрыска мелких частиц в колонну; и (d) средство подачи воздуха, соединенное с колонной с плотным слоем рядом с закрытым концом колонны с плотным слоем, для псевдоожижения мелких и крупных фракций угля в колонне с плотным слоем.

Изобретатели:
Уильямс, Р. М.
Дата публикации:
Идентификатор OSTI:
6682497
Номер(а) патента:
США 4640204
Правопреемник:
Патентная дробилка и измельчитель Williams Co., Сент-Луис, Миссури
Тип ресурса:
Патент
Связь с ресурсами:
Дата подачи патентного файла: Дата подачи 9 июня 1986 г.
Страна публикации:
США
Язык:
Английский
Тема:
01 УГОЛЬ, ЛИГНИТ И ТОРФ; 42 МАШИНОСТРОЕНИЕ; УГОЛЬНАЯ МЕЛОСТЬ; СЖИГАНИЕ В КИПЯЩЕМ СЛОЕ; КОТЛЫ С КИПЯЩИМ СЛОЕМ; ДИЗАЙН; ЭКСПЛУАТАЦИЯ; РАСХОД ВОЗДУХА; УГОЛЬ; КАМЕРЫ СГОРАНИЯ; ПЛОТНОСТЬ; СИСТЕМЫ ПОДАЧИ ТОПЛИВА; ЧАСТИЦЫ; КОТЛЫ; УГЛЕРОДИСТЫЕ МАТЕРИАЛЫ; ХИМИЧЕСКИЕ РЕАКЦИИ; ГОРЕНИЕ; ИСТОЧНИКИ ЭНЕРГИИ; ПОТОК ЖИДКОСТИ; ИСКОПАЕМОЕ ТОПЛИВО; ТОПЛИВНЫЕ СИСТЕМЫ; ТОПЛИВО; ПОТОК ГАЗА; МАТЕРИАЛЫ; ОКИСЛЕНИЕ; ЧАСТИЦЫ; ФИЗИЧЕСКИЕ СВОЙСТВА; ТЕРМОХИМИЧЕСКИЕ ПРОЦЕССЫ; 014000* — Уголь, лигнит и торф — сжигание; 421000 — Машиностроение- Системы сжигания

Форматы цитирования

  • MLA
  • АПА
  • Чикаго
  • БибТекс

Williams, RM.

Устройство для сжигания в псевдоожиженном слое и способ его эксплуатации . США: Н. П., 1987. Веб.

Копировать в буфер обмена

Уильямс, Р. М. Аппарат для сжигания с псевдоожиженным слоем и принцип его работы . Соединенные Штаты.

Копировать в буфер обмена

Уильямс, Р. М. 1987. «Устройство для сжигания в псевдоожиженном слое и способ его эксплуатации». Соединенные Штаты.

Копировать в буфер обмена

@статья{osti_6682497,
title = {Устройство для сжигания в псевдоожиженном слое и способ его эксплуатации},
автор = {Williams, RM},
abstractNote = {В этом патенте описывается угольный котел, имеющий колонну с плотным слоем с закрытым концом и выходом в камеру сгорания, а также источник угля.

Описанное здесь усовершенствование включает в себя: (а) средства углеперерабатывающей мельницы, приспособленные для приема угля из источника и имеющие первый выпускной трубопровод, соединенный с колонной плотного слоя рядом с закрытым концом, и второй выпускной трубопровод, соединенный с колонной плотного слоя, на расстоянии от присоединение первого отводящего трубопровода к колонне плотного слоя; (b) средство подачи воздуха в углеперерабатывающую мельницу, средство для отделения мелких фракций твердых частиц и подачи их в первый выпускной трубопровод для нагнетания в колонну плотного слоя; (c) средство во втором соединении выходного трубопровода, предназначенное для подачи фракций крупных частиц в колонну с плотным слоем для подачи фракций крупного угля в колонну на расстоянии от впрыска мелких частиц в колонну; и (d) средство подачи воздуха, подсоединенное к колонне с плотным слоем рядом с закрытым концом колонны с плотным слоем для псевдоожижения мелкой и крупной угольных фракций в колонне с плотным слоем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
