Кабельный колодец: основные характеристики | Мой колодец

Кабельные колодцы

Кабельные колодцы для силовых кабелей применяются практически в любом строении. Есть и кабельные колодцы связи, и просто для подвода электропитания.
Эта конструкция крайне важна. Есть и кабельные колодцы пластиковые, и с применением других материалов. Но перед установкой требуется ясно представлять, для чего они делаются и самое главное, как они делаются.
Сегодня мы и расскажем, как делаются колодцы для кабельной канализации и как это можно сделать своими руками. Ведь вопросы электроснабжения крайне важны. Будет так же предложена и инструкция по этому вопросу.

Функции

Для начала надо знать функции, которые выполняет данное сооружение. Ведь он могут быть телефонные колодцы кабельной канализации или соловые, по которым ведется кабель и в последствии подается электропитание.
Давайте посмотрим какие функции несет колодец кабельной связи и электропитания:

  • Монтаж такого сооружения дает возможность доступа к установленным проводникам, при этом земляные роботы проводить не нужно.
    Чтобы осуществить проверку проводов, своевременно обнаружить порыв или произвести ремонт, для этого не требуется вырывать траншею. Нужно лишь поднять люк колодца и спуститься в негоц.
  • Сегодня кабельные колодцы для связи обладают достаточно просторной внутренней камерой, в ней можно поместить не нужное в работе оборудование.

Исходя из выше изложенного, они используются во время прокладки любой коммуникации.

Модели

Сегодня применяется большое разнообразие моделей.
В общем, схема их сооружения остается постоянной:

  • В основе лежит большой бетонный либо пластиковый (полиэтилен, ПВХ, полистирол, и т.д.) корпус. Обычно, модели из пластика изготавливают с ребрами жесткости, которые обеспечивают изделию механическую прочность.
  • На поверхности земли устанавливается колодезный люк, который состоит, как правило, из основания и крышки. Крышка бывает откидная и отвинчивающаяся.
  • Имейте в виду, что в комплект некоторых канализационных колодцев входят два люка: внутренний и наружный. На внутреннем люке монтируется секретный замок, который открывается при помощи специального ключа.
  • Колодезный люк с корпусом соединен при помощи горловины, конструкция которой может быть различной. Но, при любом обстоятельстве она делается вполне объемной, чтобы была возможность удобного спуска по проводам.
  • Некоторые конструкции делают вообще без горловины. Для таких моделей люк устанавливается прямо на корпусе.

Основные виды кабельных колодцев

Касательно разновидности: сегодня осуществляется производство довольно большого разнообразия кабельных колодцев.

Устройство кабельного колодца

Вот пример самых популярных из них:

  • ККТ-1 и ККТ-2 – применяются как универсальные смотровые колодезные системы. Используются при прокладке обычных малопарных коммуникаций в жилых домах (ККТ-1) и чтобы поместить пассивное оборудование (ККТ-2).
  • КОД – применяется при прокладке оптоволоконных сетей. В камере устанавливаются оптические муфты, также они используются в качестве места для хранения запасного оптоволокна.
  • ККТМ – предназначен для малопарных телефонных сетей. Может изготавливаться с корпусом в виде цилиндра (ККТМ-1), и с расширением книзу, которое используется для установки разных приборов (ККТМ-2).
  • ККС – бетонные колодцы для кабельной связи, элементы которого высокопрочные и надежные. Могут использоваться в области жилых домов и на промышленных участках.

Кроме этого, отдельная роль в этом списке отведена кабельным колодцам, предназначенным для силовых кабелей. Их конструкция создает лучшую электрозащиту благодаря использованию новейших материалов изоляции.

Достоинства пластика в сравнении с бетоном

Несмотря на большой выбор, пластиковые изделия сейчас стали медленно и повсеместно вытеснять бетонные.

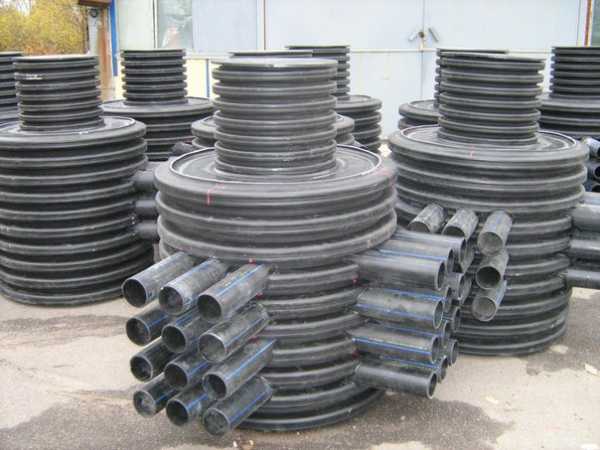

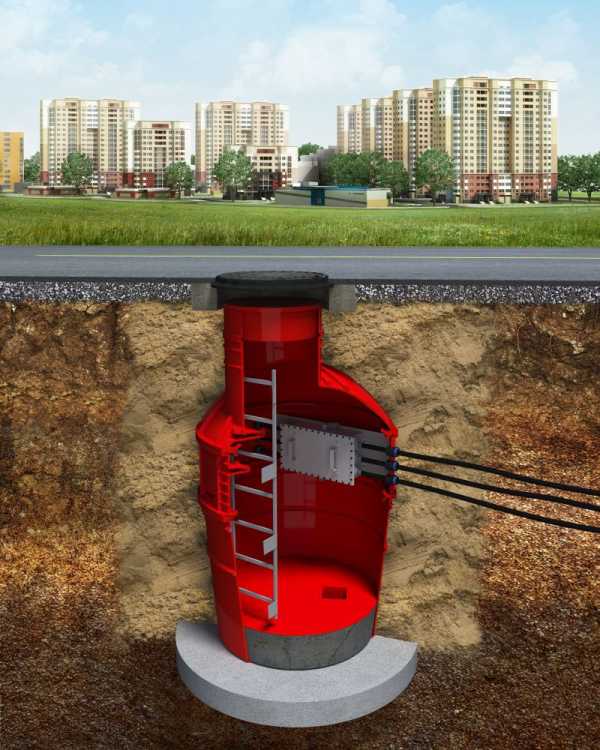

Пластиковый кабельный колодец

Тому есть несколько причин:

  • У них меньший удельный вес при одинаковых механических показателях.
  • У них высоко герметичная конструкция.
  • Используемые материалы характеризуются химической инертностью, поскольку они не разрушаются под действием раствора почвы, также они долговечны и экологичны.

Внимание: Пластик пластику рознь. Перед покупкой должна быть полностью изучена инструкция. Ведь может быть пластик и электротехнический, или другой. Их много видов. Так же обратите внимание и на его реакцию на влажность. Ведь их делают и в помещениях с повышенной влажностью. А это уже ваше здоровье.

Учтите, что низкий уровень пористости делает их устойчивыми к низким температурам на протяжении полсотни лет. На срок службы не влияет количество промерзания, что играет важную роль для России, где климат может быть не стабильным.

  • Материал пластичен, что дает возможность изготавливать их почти любой величины, а также позволяет обеспечить воплощение разных инженерных идей (технологические отверстия, крепеж муфты, и т.д.).
  • Стоимость пластиковых колодцев также вполне разумна.

Технология установки

Для того, чтобы он служил долго, его требуется правильно смонтировать.

Установка

И если вы обладаете нужным опытом — это будет под силу сделать самостоятельно:

  • Сначала нужно выкопать котлован, размеры которого выбираются в соответствии с габаритами.

На ровное дно выкопанного котлована насыпается слой песка, который следует уплотнить при помощи ручной либо электрической трамбовки.

Внимание: В тех местах, где почва особенно влажная, либо очень близко находятся грунтовые воды, по инструкции рекомендуется устанавливать под колодцем основание из бетона, толщина которого должна составлять до 150 мм.

  • Он монтируется на заранее установленное основание.
  • Чтобы не допустить разрушение при обводнении грунта, нужно залить бетонное утяжеление. Для этого применяется бетон, марка которого В15 и выше.
  • Если в конструкции есть так называемая пригрузочная камера, то следует заполнить бетоном и ее.
  • По окончании выравнивания, приступаем к засыпке зазора между колодцем и стенками котлована. Насыпаем смесь из песка и грунта слоями по 20 см, обязательно следует уплотнить каждый слой.
  • В том случае, когда горловина располагается в зоне нагрузок транспорта, требуется заливка бетонной отмостки. Нужно по периметру части люка установить опалубку, в нее затем следует залить бетон.
  • Замену отмостке может составить дорожная плита, в которой имеется отверстие нужного диаметра.

Перед началом работ стоит посмотреть видео в этой статье и фото. Ведь цена вопроса может быть не только комфорт, но и ваше здоровье.

moikolodets.ru

Колодцы кабельной связи (ККС) » EcoWars.TV

Колодцы кабельной связи или ККС представляют собой железобетонные изделия, предназначенные для обустройства коммуникационных систем, создания ремонтных узлов и инженерных сооружений. Их использование в составе таких систем позволяет своевременно ремонтировать линии связи и коммуникационное оборудование, осуществлять плановое их обслуживание.

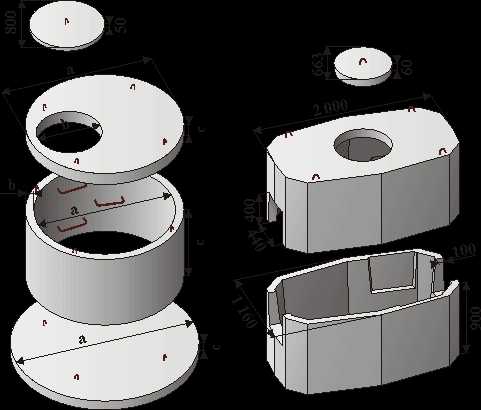

Изделие ККС состоит из двух частей – верхней с плитой покрытия и частью стен и нижней со второй половиной стен и днищем. При их соединении получается восьмигранная конструкция  с люком сверху и отверстием для ввода коммуникационного канала сбоку. Для монтажа и дальнейшей эксплуатации таких колодцев используются специальные ерши и кронштейны.
Маркировка изделия содержит информацию о его названии и габаритах и типе колодца – тяжелый или легкий.

    Кабельные колодцы ккс первого типа используется для установки под проезжей частью,
    второй  - под пешеходными зонами и в местах с небольшой нагрузкой и давлением на грунт.

О типе колодца говорят последние цифры в его названии: 10 – легкий, 80 – тяжелый. Например, ККС-2-10 означает легкий колодец ККС с размерами 1350х1300х1560 мм.

Вторая цифра в обозначении этого ЖБИ отражает его габариты.

В ассортименте нашей компании представлены изделия ККС-2, ККС-3, ККС-4 и ККС-5, каждое из которых на порядок крупнее предыдущего. Изделия производятся следующих габаритов:

    ККС-2 - 1350х1300х1560 мм,
    ККС-3 – 1950х1160х1760 мм,
    ККС-4 – 2390х1300х1980 мм,
    ККС-5 – 2990х1600х2020 мм.

Для каждого размера предусмотрена легкая и тяжелая модификация колодца связи ККС. Например, ККС-2-10 и ККС-2-80.

При выборе конкретной модификации колодца кабельной связи стоит ориентироваться не только на габариты изделия, но также на высоту его заглубления и предусмотренную проектом комплектацию.
Как приобрести нужные колодцы ККС

Компания ООО «Галеон-СК» предлагает купить колодцы кабельной связи любой требуемой модификации. Маркировка представленных изделий полностью соответствует предусмотренным ГОСТами и СНиПов обозначений, соответственно, выбрать ЖБИ можно строго по проекту.

Различие в цене между колодцами одного и того же размера объясняется тем, что мы предлагаем для каждого типоразмера легкий и тяжелый вариант конструкции.

ecowars.tv

Установка колодцев кабельной связи ккс. Колодцы кабельной канализации. Колодцы ККС

Кабельные колодцы связи от компании "Мир ЖБИ"
Инженерные сети при различных способах прокладки должны быть плотно закрыты в специальные лотки или каналы. Такой подход гарантирует, что коммуникации будут надежно защищены от механических и атмосферных повреждений, от обвалов грунта и попадания влаги. Все это обеспечит долгий срок эксплуатации сооружения.
Для обслуживания узловых точек строят специальные колодцы. Это технические сооружения особой формы, которые позволяют проводить более быстрый и легкий доступ к основным узлам инженерных коммуникаций.

Основные виды кабельных колодцев связи
Кабельные колодцы связистроят из железобетонных колец и доборных элементов, накрывают стальными крышками с запорными элементами. Общая несущая способность сооружений должна быть не менее 80 тонн для проезжей части автодорог, и не менее 10 тонн - для других условий. Маркируют такие колодцы согласно действующим стандартам буквенно-цифровой комбинаций: тип изделия ККС- кабельные колодцы связи, размерная группа. Инженерные сети внутри колодца укладывают на специальные стальные кронштейны или петли.
Колодцы ККСмогут быть различных видов и конфигураций, за счет чего удается построить сооружения практически в любых условиях. Применяют пять основных типов ККС1-ККС5(ввод до 20 трубопроводов),а также специальные колодцы ККСС (ввод до 48 каналов связи)и станционные системы - колодцы ККСст. Все типы таких колодцев используют на прямолинейных участках. Для криволинейных участков используют угловые колодцы ККСу. В данном случае проводят специальные расчеты и с учетом направления вводят трубопровод в систему. В местах разветвлений устанавливают специальные разветвительные колодцы ККСр. Это сборные конструкции с двумя угловыми вставками.

Строят телефонные колодцы из монолитного бетона. Это высокопрочный материал, который обладает высокими эксплуатационными характеристиками. Высокая прочность и стойкость к действию различных сред, надежность, долговечность, огнестойкость, морозостойкость и водонепроницаемость - это лишь часть преимуществ колодезных сооружений. Выбор того или иного типа колодца определяется проектом.

Почему именно мы?
Компания "Мир ЖБИ" имеет накопленный опыт работы, поэтому к реализации наша бригада предлагает только качественную и проверенную продукцию. Все элементы кабельных колодцев связиподкреплены разрешительной документацией. Мы гарантируем полное соответствие сертификатам качества европейского образца. В продаже представлен полный номенклатурный ряд колодезных изделий. Также предлагаем доставку на объект.

Колодцы телефонные в Москве используются при возведении различного типа инженерных систем. ЖБИ колодцы связи строятся в грунтах, которые не проседают и не пучатся..

Данные конструкции для построек выполняют следующие функции:

  • защищают оборудование и кабельные линии под землей и от внешних угроз и воздействий;
  • производят мониторинг и обслуживание кабельных систем связи;
  • помогают производить монтаж узлов коммуникации и телефонных линий.

ЖБИ телефонные колодцы подразделяются на тяжелые и легкие. Их комплектация зависит от предназначения изделия.

Купить ккс в Москве можно в строительном магазине или у Компании-производителя. Стоимость телефонных железобетонных колодцев ккс на ЖБИКОМ невысока, поскольку не имеет наценки.

Производство

Колодцы кабельной связи изготавливаются, согласно ГОСТ 8020- 90 . Для их производства применяют только тяжелый бетон, обеспечивающий высокие показатели влагонепроницаемости и морозостойкости. ЖБИ телефонные колодца имеют отличную прочность за счет применения в их производстве качественной арматуры.

Основной процесс производства выполняется методом агрегатно-поточным, но некоторые детали данных изделий изготавливают с помощью виброформований, позволяющие производить колодцы телефонные железобетонные без воздушных включений и участков оголенной арматуры.

Применение

Колодцы телефонные - это важный элемент сложной канализационной сети. В современном мире они являются незаменимым строительным материалом и актуальны при монтаже сетей связи или ремонте систем коммуникаций. Они помогают и даю

homenbuild.ru

пластиковые колодцы связи: установка, виды, характеристики.

ККС или кабельный колодец удобно использовать при проведении электрических кабелей, а также линий связи. С ним сталкивается при выполнении строительных или ремонтных работ практически каждый. Надежные пластиковые колодцы связи успешно оберегают коммуникации от негативного влияния окружающей среды. Использование ККС обеспечивает успешное диагностирование состояния коммуникаций и при необходимости — ремонта сетей.

Для изготовления ККС используются различные материалы. В том числе производят железобетонные изделия, отличающиеся высоким уровнем надежности. Чаще всего ККС для телефонной связи выполняются с использованием пластика.

Применение данного материала изготовления дает возможность при необходимости вскрывать емкость расположения кабеля. При этом он отличается высоким уровнем надежности в использовании. Могут использоваться и другие материалы. Главное, чтобы они успешно обеспечивали герметичность и долговечность созданной системы и также предотвращали преждевременную порчу объекта.

Специалисты разделяют кабельные системы на легкие, располагающиеся под пешеходными зонами, и тяжелые, когда кабельные колодцы пластиковые размещаются под проезжей частью.

К любым материалам, из которых выполняются кабельные колодцы для силовых кабелей, предъявляются следующие требования:

  • изготавливаемые кабельный колодец пластиковый  или железобетонные должны успешно противостоять коррозии;
  • выполняться так, что телефонный колодец  или колодец связи легко вскрывался для выполнения ремонтных или профилактических работ;
  • противостоять потенциальным механическим повреждениям, которые кабельным колодцам способны нанести подвижки грунта.

Проложить колодцы телефонные и другие ККС можно самостоятельно. Проще всего этот процесс протекает, когда используются полимерные материалы. Выполнение работ включает несколько обязательных этапов:

  • рытье котлована примерно на 200 мм;
  • формирование подушки из бетона, на который будут укладываться колодцы телефонные или другие аналогичные изделия;
  • создание якоря для бетонной подушки, выполняемого с использованием опалубки с поперечным или продольным сечением. Дополнительно потребуется на участках, по территории которых проходит движение транспорта, двухсотмиллиметровой армированной плиты. Она обеспечит возможность равномерного распределения нагрузки;
  • далее проводится установка, требуется выдерживать расстояние между колодцами;
  • завершает работы выполнение обратной засыпки с применением смеси, изготовленной в соотношении 1 к 5 из песка и цемента.

Так можно защищать как бетонные конструкции, так и объекты, при изготовлении которых использовался пластик или другие материалы.

Далее производится соединение с кабелепроводами. Для осуществления такой работы применяется имеющая уплотнительные кольца надвижная муфта, которая является частью компрессионной муфты.

В момент проведения работ могут создаваться не только простые колодцы телефонные или сооружения других типов. Одновременно с ними осуществляется установка контрольно-измерительных приборов. С их помощью можно легко снимать все требующиеся рабочие показатели. Пространства также могут использоваться для хранения запасов кабелей.

В настоящий момент специалисты готовы провести работы по созданию нескольких видов ККС:

  • самым распространенным вариантом, а также системой, максимально доступной для самостоятельного выполнения, становятся колодцы для связи пластиковые   ККТ1 и ККТ2. Это телекоммуникационные системы компактного размера. Существуют на территории всех дачных и коттеджных поселков;
  • создаваемые для обустройства магистральных оптических линий полиэтиленовые кабельные колодцы  КОД. Часто такие колодцы телефонные дополнительно используются для осуществления хранения оптово-волоконных кабелей;
  • для малопарных сетей используются системы ККТМ-1 и ККТМ-2.

Все системы обязательно изготавливаются только с применением высокопрочных материалов. В том числе для изготовления выбирают высокопрочный пластик. Для дополнительной защиты от попадания влаги или иного негативного влияния окружающей среды обязательно используются резиновые уплотнители.

Фактически любые ККС можно установить самостоятельно. Важным условием успешного проведения работ и формирования долговечной системы становится приобретение выбранной модели в полной комплектации. Провести установку в этой ситуации можно без приглашения специалистов в соответствии с приведенной инструкции и используя видео и фото в сети Интернет.

proskvazhinu.ru

Заготовка каналов в телефонной канализации. Колодцы телефонные ккс, бтк, мтк, стк, ткб

Устройство заготовки каналов (УЗК) представляет собой кассету, на которой намотан пруток из упругого стеклопластика. Пруток имеет длину около 150м и диаметр 11мм. Пруток оснащается также комплектом различных наконечников и соединителей. УЗК устанавливают над телефонным колодцем, сматывают пруток и подают его через люк в колодец и вводят в канал телефонной канализации. После того, как конец прутка с наконечником выйдет из канала в смежный колодец, к наконечнику прикрепляют трос, который затем вытягивают.

Стеклопластиковый пруток изготовлен из специальных стеклопластиковых нитей и связывающих компонентов на основе эпоксидной смолы. Снаружи пруток имеет полиэтиленовое покрытие. Длина прутка должна быть не менее расстояния между наиболее удаленными колодцами по трассе. В некоторых случаях возможно затягивание в канал ОК при помощи прутка за один прием: к кончику прутка прикрепляют компенсатор кручения и петлю кабельного чулка, надетого на конец прокладываемого ОК.

компенсатор кручения

Технология прокладки ок в телефонной канализации.

Устройство для размотки ОК с кабельного барабана устанавливают в начале трассы у люка входного колодца со стороны входа в канал кабельной канализации.


Барабан ставят так, чтобы размотка ОК шла с его верхней части. На трассе во всех местах, где происходило изменение его направления от прямолинейного, расставляют направляющие устройства.


Перед прокладкой ОК верхний конец строительной длины, с которого начинается протяжка, должен быть оснащен специальным наконечником. Заготовочный трос прикрепляют к наконечнику.

Устройство для ввода ОК через горловину колодца от барабана до канала кабельной канализации имеет набор гибких полиэтиленовых гофрированных труб, длиной от 3 до 5м с металлической воронкой на верхнем конце для ввода ОК и круглую раму с зажимом для фиксации гибкой полиэтиленовой трубы. Верхние и нижние ролики служат для направления и беспрепятственного прохождения заготовки трассы в обход нижних и верхних кромок горловины колодца. Перед работой проверяют свободное вращение роликов и отсутствие повреждений на крепежной раме.

Направляющую трубу устанавливают на входе ОК с барабана в колодец кабельной канализации, при этом выбирают направляющую трубу, длина которой соответствует расстоянию от люка колодца до каналов. В нижний конец трубы вводят предварительно вытянутый из канала заготовочный трос, прикрепленный к кабельному наконечнику, затем трубу вводят в занимаемый канал по плавной траектории для предотвращения повреждения кабеля и обеспечения требуемого радиуса изгиба на входе и выходе канала кабельной канализации. Применяют полиэтиленовые воронки, устанавливаемые в транзитных колодцах. Размер воронки определяется типом канализации.

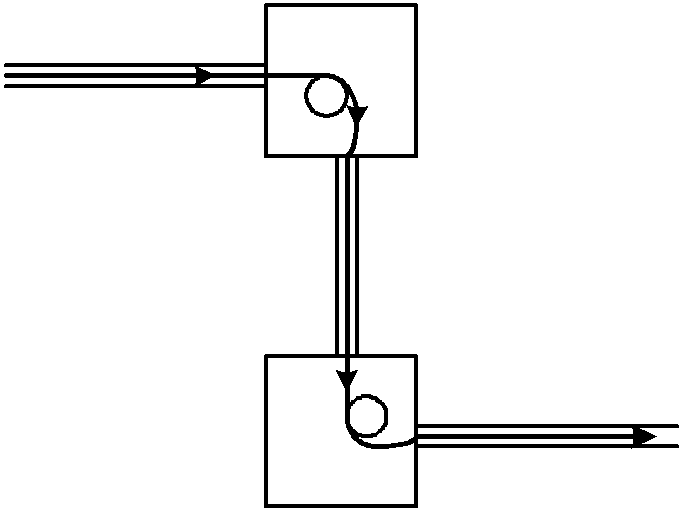

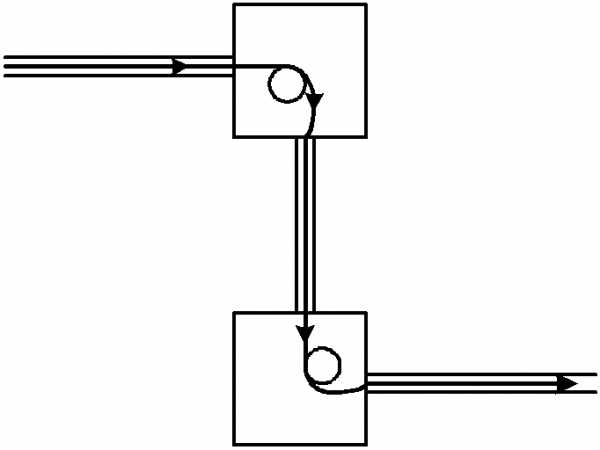

Блок кабельный служит для плавного поворота ОК и устанавливается в поворотных колодцах на специальных распорках. Блок, по которому направляется ОК, устанавливается на 2-3 см выше трассы, прокладываемого кабеля. Возможна и наклонная установка блока при переходе на другой уровень трассы. Угол наклона в этом случае не должен превышать 10°. На дальнем конце трассы заготовочный трос с прикрепленным к нему ОК вытягивают с помощью лебедки.

2-выходит

Рис. Поперечный разрез поворотного колодца при изменения уровня трассы

ЛРП состоит из рамы, на которой крепится вал зубчатой полумуфты, 2-х

kupildoma.ru

Колодцы кабельной связи - Megacem.ru

Компания «MegaCem» реализует колодцы кабельной связи ККСр разных размеров и кольца опорные КО-1. Мы сотрудничаем с крупнейшими производителями ЖБИ, поэтому имеем возможность предлагать вам продукцию по выгодным ценам.

Колодцы ККСр иногда называют телефонными или смотровыми. Их изготавливают из бетона марки М200 с высокой влагонепроницаемостью и морозоустойчивостью, и применяют при прокладке кабелей связи (оптоволоконных линий, телефонной и радиосвязи). Конструкция колодцев разработана таким образом, чтобы обеспечить удобство ремонта, проверок и эксплуатационного обслуживания кабелей. Верхняя часть изделия выполнена с отверстием круглой формы, над которым располагается ЖБ кольцо с люком. Важные условия длительного срока эксплуатации колодца - монтаж выше уровня грунтовых вод и подходящий почвенный состав, который не должен быть агрессивным к бетону.

Все колодцы кабельной связи подразделяются на обычные (ККСр) и специальные (ККСС). В свою очередь, ККСр различаются по форме, размерам и допустимой расчётной вертикальной нагрузке.

Типы колодцев кабельной связи

Существует два типа колодцев ККСр:

  • лёгкие, предназначенные для установки в пешеходных зонах;
  • тяжёлые, которые устанавливаются в местах проезда автотранспорта.

Кроме этого, выпускаются телефонные колодцы ККС, ККСу, ТКВ, ТКВу, ТКН, ТКНу, МТК-1, МТК-2, а также верхние и нижние элементы - КТП и КТД. До 2007 года существовали требования, согласно которым ККС и ККСу можно было производить и устанавливать исключительно по проектным чертежам. Сейчас вместо этих смотровых колодцев разрешается устанавливать ККСр. Главное преимущество изделий ККСр - универсальность: их можно монтировать как разветвительные, угловые или прямые колодцы связи.

Устройство колодца ККСр

ККСр - железобетонное изделие, состоящее из верхней и нижней частей. Верхняя - перекрытие и часть боковых стен, нижняя - друга часть боковых стен и днище. Выпускаются и монолитные изделия, которые маркируются буквой «м». В верхней части есть круглое отверстие для монтажа люка, в нижней части - приямок для отвода сточных вод. Изделия оснащены специальными серьгами и ершами для крепления блоков и кронштейнов под оборудование.

Маркировка изделий

Легкие и тяжёлые колодцы связи маркируются числами 10 и 80 соответственно, обозначающими предельно допустимую нагрузку на один колодец в тоннах. Такая маркировка существенно облегчает выбор изделия. Классификация подразумевает разделение на типоразмеры с первого по пятый классы. Самым меньшим весом и размером обладают изделия первого класса, самым большим - соответственно, пятого.

Ассортимент телефонных колодцев

Наша компания реализует несколько видов колодцев кабельной связи:

  • ККСр 2-10(80) ГЕК - изделие четырехгранной формы, оснащённое кронштейнами и ершами;
  • ККС 3-10(80) ГЕК - изделие восьмигранной формы. также оснащённое кронштейнами и ершами;
  • ККСС - изделие состоит из нескольких деталей и может комплектоваться дополнительными элементами, в соответствии с техническими условиями. Для ККСР выпускаются сборные элементы: СБ-1 ГЕК, СБ-2, СБ-3, П-1, П-2 и другие.

Купить телефонные колодцы вы можете как оптом, так и в розницу, с доставкой или самовывозом.

www.megacem.ru
