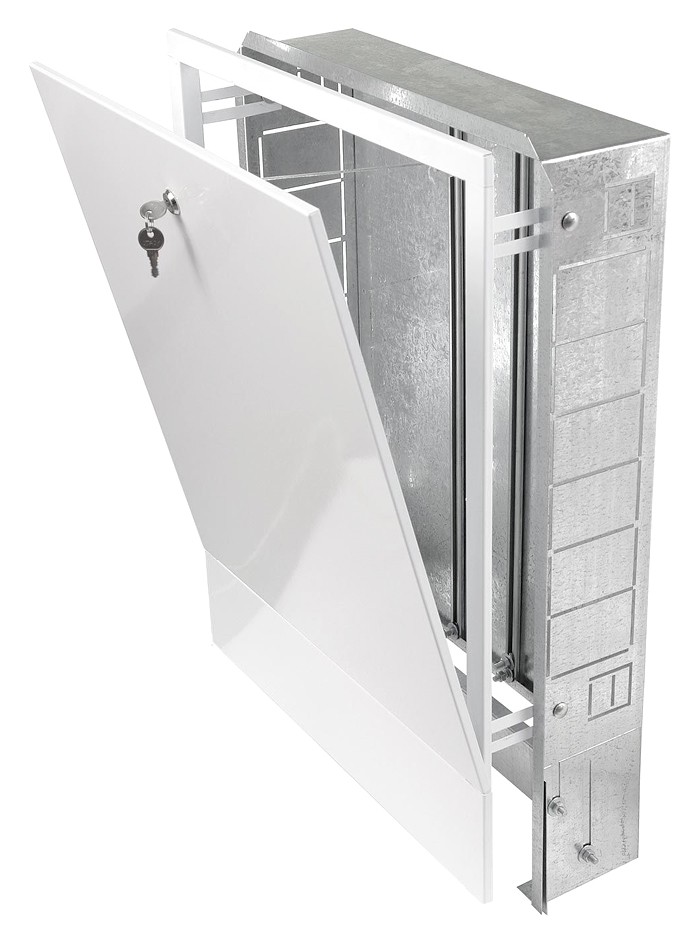

Шкаф коллекторный Uni-Fitt ШРВ-3 встраиваемый распределительный 670x125x744 мм
Аналогичные товары
Шкаф коллекторный Грота ШРВ-3 встроенный до 10 отводов распределительный 670x125x744 мм.
4697 руб
Шкаф коллекторный Stout ШРВ-3 8-10 выходов (встроенный)
3612 руб
Описание
Шкаф коллекторный Uni-Fitt ШРВ-3 встраиваемый распределительный 670x125x744 мм предназначен для скрытой установки в стенную нишу и для монтажа в нём коллекторов систем отопления и водоснабжения. Шкаф выполнен из оцинкованной стали и окрашен порошковой краской RAL 9016 с предварительным нанесением фосфатной плёнки для придания антикоррозионных свойств изделию.
Шкаф имеет габариты (ВхШхГ) 670х744х125 мм. Весит изделие 10,4 кг.
Особенности
- Шкаф можно отрегулировать по высоте от 67 до 76 см за счёт выдвижных ножек.
- Шкаф можно отрегулировать по глубине от 12,5 до 19,5 см за счёт выдвижной рамки.
- Удобная фиксация шкафа в стенной нише обеспечивается с помощью отгибных фиксаторов.
- Надёжное крепление к полу осуществляется с помощью отверстий в выдвижных ножках.
- Шкаф оснащён откидной дверцей с внутренним замком «под монетку».
- В боковых стенках корпуса шкафа выполнена перфорация, сегменты которой удаляются в любом удобном месте для подсоединения трубопроводов.
- Внутри шкафа установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа.
- Отсутствие алюминиевых заклёпок, которые могут привести к электрохимической коррозии, разрушению соединения и отслоению лакокрасочного покрытия.
- Поставляется в упаковке из гофрокартона.
Указания по монтажу и эксплуатации
- Монтаж шкафа осуществляется путём его крепления к полу с помощью дюбель-винтов, для чего в выдвижных ножках предусмотрены отвертсвия. Дополнительно приставной шкаф может крепиться к стене через отверстия в его задней панели, а встроенный шкаф в нише – с помощью отгибных фиксаторов в его боковых стенках.
- В боковых стенках шкафа выполнена перфорация, сегменты которой удаляются в удобном месте для подсоединения трубопроводов к коллекторам.
- Требуемая высота шкафа регулируется за счёт выдвижных ножек с контролем по уровню, после чего положение ножек фиксируется с помощью болтов и гаек.
- Регулировка встроенного шкафа по глубина посадки производится с помощью выдвижной рамки, связанной с дверкой.
- Крепление коллекторов и другого оборудования в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину, а посадочные болты на них передвигаться по вертикали.
- При монтаже и эксплуатации следует оберегать элементы шкафа и защитное покрытие от механических повреждений. Не допускается использовать шкафы в качестве несущей конструкции, нагружать или вставать на них при отделочных работах.
- Окрашенные поверхности шкафа нельзя чистить с использованием абразивных порошков и растворителей.
- При монтаже и в ходе эксплуатации необходимо предохранять шкаф от нагрева до температуры свыше 120°C.
Документация
- Коллекторные шкафы Uni-Fitt — Технический паспорт изделия (открыть PDF-файл)
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 482G |
| Артикул | 482G3000 |
| Модель | 38019W670741 |
| Тип | коллекторный шкаф |
| Способ монтажа | скрытая установка в стенную нишу |
| Материал корпуса | оцинкованная сталь |
| Покрытие | порошковая эмаль |
| Цвет | белый (RAL 9016) |
| Наличие внутреннего замка | да |
| Область применения | системы отопления и водоснабжения |
| Высота | 670 мм |
| Высота выдвижных ножек | 90 мм |
| Высота (с ножками) | 760 мм |
| Ширина | 744 мм |
| Глубина | от 125 до 195 мм |
| Количество коллекторных выходов | 8-10 |
| Вес | 10,4 кг |
| Объём | 0,068 м3 |
| Страна-родина бренда | Италия |
| Страна производства | Россия |
| Официальная гарантия производителя | 1 год |
Шкаф коллекторный Stout ШРВ-3 8-10 выходов (встроенный)
Сопутствующие товары
Аналогичные товары
5815 руб
Шкаф коллекторный Грота ШРВ-3 встроенный до 10 отводов распределительный 670x125x744 мм.
4697 руб
Описание
Шкаф коллекторный Stout ШРВ-3 8-10 выходов (встроенный) предназначен для монтажа в стенную нишу. Используется в системах отопления и водоснабжения. Корпус шкафа изготавливается из листовой оцинкованной стали, дверца — из чёрной листовой стали. Дверца и лицевая рамка окрашены порошковой краской RAL 9016 с предварительным нанесением фосфатной плёнки для придания антикоррозионных свойств изделию. Шкаф имеет габариты (ВхШхГ) 670 х 746 х 125 мм. Весит изделие 10,42 кг.
Преимущества внутренних коллекторных шкафов Stout
- Лицевая панель шкафа монтируется вровень со стеной (заподлицо).
- В боковых стенках корпуса шкафа выполнена перфорация, сегменты которой удаляются в любом удобном месте для подсоединения трубопроводов.
- Внутри шкафа установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа.
- Отсутствие алюминиевых заклёпок, которые могут привести к электрохимической коррозии, разрушению соединения и отслоению лакокрасочного покрытия.
- Шкаф можно отрегулировать по высоте от 67 до 76 см за счёт выдвижных ножек.
- Шкаф можно отрегулировать по глубине от 12,5 до 19,5 см за счёт выдвижной рамки.
- Надёжное крепления к полу осущестсвляется с помощью отверстий в выдвижных ножках.
- Удобная фиксация шкафа в стенной нише обеспечивается с помощью отгибных фиксаторов.
- Шкаф оснащён откидной дверцей с внутренним замком.
- Поставляется в упаковке из гофрокартона.
Конструкция коллекторного шкафа Stout SCC ШРВ
1 — корпус шкафа из листовой оцинкованной стали; |
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Листовка «Распределительный шкаф Stout внутренний/наружный»(открыть PDF-файл)
- Листовка «Сертификат о производстве коллекторных шкафов STOUT на заводе GROTA»(открыть PDF-файл)
Технические характеристики
| Производитель | Stout |
| Серия | SCC-0002 |
| Артикул | SCC-0002-000810 |
| Тип | коллекторный шкаф |
| Область применения | системы отопления и водоснабжения |
| Материал корпуса | оцинкованная сталь |
| Материал дверцы | сталь листовая чёрная |
| Цвет | белый (RAL 9016) |
| Наличие внутреннего замка | да |
| Назначение | для монтажа в стенную нишу |
| Высота | 670 мм |
| Высота выдвижных ножек | 90 мм |
| Высота (с ножками) | 760 мм |
| Ширина | 746 мм |
| Глубина | от 125 до 195 мм |
| Количество коллекторных выходов | 8-10 |
| Вес | 10,42 кг |
| Официальная гарантия производителя | 1 год |
| Страна производства | Россия |
