Коллекторная группа тим – Коллекторы для теплого пола TIM (ТИМ) купить Коллектор теплого пола TIM (ТИМ) — цены, описание, доставка и монтаж по г.Москве и Московской обл., доставка в Тверь, Ярославль, Вологда

Коллекторная группа на 7 контуров без расходомеров ТИМ КB007 - 1 х 3/4 х 7

Поскольку информации для размещения в описание товарной позиции слишком много, мы подготовили для вас отдельную статью с развёрнутым обзором всех отопительных коллекторов TiM. Со статьёй вы можете ознакомится перейдя по ссылке.

Отопительная коллекторная группа с подводом 1", на 7 контуров без расходомера. Коллекторные группы используются в системах водоснабжения, водяного радиаторного или напольного отопления для распределения и регулирования рабочей среды в системе.

Каждая труба системы водоснабжения, отопительной системы водя­ного отопления или теплого водяного пола подключается к коллектору, что позволяет осуществлять регулировку и контроль потока тепло­носителя индивидуально в каждом циркуляционном контуре.

Коллекторная группа может использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия (вода, антифриз на основе этиленгликоля). Максимальное содержание этиленгликоля в антифризе — 30%. Антифриз следует применять, если характеристики системы предполагают температуру носителя ниже 0°С.

Конструкция коллектора:

1 - подающий коллектор

2 - обратный коллектор

3 - ручной настроечный клапан

4 - запорный клапан

5 - переходной ниппель подающей гребенки

6 - переходной ниппель обратной гребенки

7 - кронштейн

8 - воздухоотводчик автоматический

9 - кран шаровой сливной

10 - заглушка

11 - обратный клапан для воздухоотводчика

Подающий коллектор всех моделей серии КВ- имеет ручные настроечные клапаны (3). Подающая гребенка имеет возможность отключения каждого отдельного циркуляционного контура системы. Обратный коллектор снабжен запорными клапанами (4) для плавного перекрытия потока и переходными ниппелями (6). Запорные клапана могут быть автоматизированы с помощью электротермичес­кого привода (резьба подсоединения М30х1,5).

Каждая из гребенок на конце имеет внутреннюю цилиндрическую резьбу 1" для присоединения к трубопроводуи от 3 до 12 отводов по бокам с внутренней цилиндрической резьбой 1/2" для присоединения клапанов с одной стороны и переходных ниппелей — с другой.

Все резьбы соответствуют ГОСТ 6357-81 (ISO 228-1:2000, DIN EN 10226-2005). Присоединение циркуляционных контуров осущест­вляется к переходным ниппелям с помощью фитингов «евроконус» 3/4".

Расстояние между центрами отводов — 50 мм. Коллекторные группы комплектуются дополнительно двумя автоматическими воздухоотводчиками (8) и двумя дренажными шаровыми кранами (9), по одному на подающий и обратный коллектор. Серия КА укомплектованы шаровые краны, для перекрытия воды(10), и термометром(11) для измерения температуры в системе

Коллекторы и переходные ниппели изготовлены из латуни марки  CW617N (по Европейскому стандарту DIN EN 12165-2011), соответ­ствующей марке ЛС59-2 (по ГОСТ 111527-2004), с никелированием поверхностей. Соединения всех элементов коллекторной группы между собой выполнены с помощью уплотнительных колец, изготовленных из синтетического эластомера (этилен-пропиленовый каучук, ЕPDM), и герметизированы клеем. Это позволяет отказаться от использования дополнительных герметизирующих и уплотнительных материалов. Кронштейны изготовлены из оцинковащой конструкционной стали  S235JR (по DIN EN 10025-2005), соответствующей марке СтЗпс (по ГОСТ 380-2005).

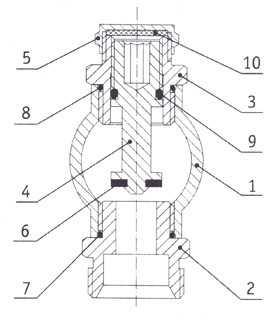

Конструкция ручного настроечного клапана без расходомера

1 - корпус коллектора

2 - ниппель переходной

3 - корпус

4 - шток

5 - защитная крышка

6 - уплотнитель капана

7 - уплотнительное кольцо ниппеля

8 - уплотнительное кольцо корпуса

9 - уплотнительное кольцо штока

10 - прокладка крышки



Ручной настроечный клапан без расходомера устанавливается в боковые отводы подающего коллектора (1). Он состоит из корпуса (3), настроечного штока (4) и защитной крышки (5).

Корпус в нижней части имеет наружную резьбу 1/2" по ГОСТ 63 5 7-81 (ISO 228-1:2000, DIN EN 10226-2005) для присоединения к коллектору, а в верхней части внутреннюю метрическую резьбу, по которой пере­мещается регулировочный шток (4), а также наружную метрическую резьбу для навинчивания защитной крышки (5). Метрические резьбы выполнены по ГОСТ 8724-2002 (ISO 261:1998).

Соединение корпус/коллектор герметизируется уплотнительным кольцом (8) и клеем. Настроечный шток имеет глухое шестигранное отверстие под шестигранный ключ в верхней части, а на нижнем конце штока закреплен уплотнитель клапана (6), который при закрытии клапана плотно прижимается к верхней поверхности переходного ниппеля (2).

Корпус, шток и защитная крышка изготовлены из латуни марки CW617N по DIN EN 12165-2011, с никелированием поверхностей.

Соединение корпус/шток герметизируемся с помощью уплотни-тельного кольца (9). Все уплотнительные детали (6, 7, 8, 9) изготов­лены из синтетического эластомера (этилен-пропиленовый каучук, EPDM). Защитная крышка имеет прокладку круглой формы (10) из фибры марки 3110 (DIN 7737).

Полные характеристики, габариты, конструкционные данные, указания по монтажу, настройке, эксплуатации, обслуживанию а так же принцип работы вы можете узнать в информационной статье подготовленной нами по серии отопительных  коллекторов компании  TiM.

mnogo-tepla.ru

Коллекторная группа на 5 контуров без расходомеров ТИМ КB005 - 1 х 3/4 х 5

Поскольку информации для размещения в описание товарной позиции слишком много, мы подготовили для вас отдельную статью с развёрнутым обзором всех отопительных коллекторов TiM. Со статьёй вы можете ознакомится перейдя по ссылке.

Отопительная коллекторная группа с подводом 1", на 5 контуров без расходомера. Коллекторные группы используются в системах водоснабжения, водяного радиаторного или напольного отопления для распределения и регулирования рабочей среды в системе.

Каждая труба системы водоснабжения, отопительной системы водя­ного отопления или теплого водяного пола подключается к коллектору, что позволяет осуществлять регулировку и контроль потока тепло­носителя индивидуально в каждом циркуляционном контуре.

Коллекторная группа может использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия (вода, антифриз на основе этиленгликоля). Максимальное содержание этиленгликоля в антифризе — 30%. Антифриз следует применять, если характеристики системы предполагают температуру носителя ниже 0°С.

Конструкция коллектора:

1 - подающий коллектор

2 - обратный коллектор

3 - ручной настроечный клапан

4 - запорный клапан

5 - переходной ниппель подающей гребенки

6 - переходной ниппель обратной гребенки

7 - кронштейн

8 - воздухоотводчик автоматический

9 - кран шаровой сливной

10 - заглушка

11 - обратный клапан для воздухоотводчика

Подающий коллектор всех моделей серии КВ- имеет ручные настроечные клапаны (3). Подающая гребенка имеет возможность отключения каждого отдельного циркуляционного контура системы. Обратный коллектор снабжен запорными клапанами (4) для плавного перекрытия потока и переходными ниппелями (6). Запорные клапана могут быть автоматизированы с помощью электротермичес­кого привода (резьба подсоединения М30х1,5).

Каждая из гребенок на конце имеет внутреннюю цилиндрическую резьбу 1" для присоединения к трубопроводуи от 3 до 12 отводов по бокам с внутренней цилиндрической резьбой 1/2" для присоединения клапанов с одной стороны и переходных ниппелей — с другой.

Все резьбы соответствуют ГОСТ 6357-81 (ISO 228-1:2000, DIN EN 10226-2005). Присоединение циркуляционных контуров осущест­вляется к переходным ниппелям с помощью фитингов «евроконус» 3/4".

Расстояние между центрами отводов — 50 мм. Коллекторные группы комплектуются дополнительно двумя автоматическими воздухоотводчиками (8) и двумя дренажными шаровыми кранами (9), по одному на подающий и обратный коллектор. Серия КА укомплектованы шаровые краны, для перекрытия воды(10), и термометром(11) для измерения температуры в системе

Коллекторы и переходные ниппели изготовлены из латуни марки  CW617N (по Европейскому стандарту DIN EN 12165-2011), соответ­ствующей марке ЛС59-2 (по ГОСТ 111527-2004), с никелированием поверхностей. Соединения всех элементов коллекторной группы между собой выполнены с помощью уплотнительных колец, изготовленных из синтетического эластомера (этилен-пропиленовый каучук, ЕPDM), и герметизированы клеем. Это позволяет отказаться от использования дополнительных герметизирующих и уплотнительных материалов. Кронштейны изготовлены из оцинковащой конструкционной стали  S235JR (по DIN EN 10025-2005), соответствующей марке СтЗпс (по ГОСТ 380-2005).

Конструкция ручного настроечного клапана без расходомера

1 - корпус коллектора

2 - ниппель переходной

3 - корпус

4 - шток

5 - защитная крышка

6 - уплотнитель капана

7 - уплотнительное кольцо ниппеля

8 - уплотнительное кольцо корпуса

9 - уплотнительное кольцо штока

10 - прокладка крышки



Ручной настроечный клапан без расходомера устанавливается в боковые отводы подающего коллектора (1). Он состоит из корпуса (3), настроечного штока (4) и защитной крышки (5).

Корпус в нижней части имеет наружную резьбу 1/2" по ГОСТ 63 5 7-81 (ISO 228-1:2000, DIN EN 10226-2005) для присоединения к коллектору, а в верхней части внутреннюю метрическую резьбу, по которой пере­мещается регулировочный шток (4), а также наружную метрическую резьбу для навинчивания защитной крышки (5). Метрические резьбы выполнены по ГОСТ 8724-2002 (ISO 261:1998).

Соединение корпус/коллектор герметизируется уплотнительным кольцом (8) и клеем. Настроечный шток имеет глухое шестигранное отверстие под шестигранный ключ в верхней части, а на нижнем конце штока закреплен уплотнитель клапана (6), который при закрытии клапана плотно прижимается к верхней поверхности переходного ниппеля (2).

Корпус, шток и защитная крышка изготовлены из латуни марки CW617N по DIN EN 12165-2011, с никелированием поверхностей.

Соединение корпус/шток герметизируемся с помощью уплотни-тельного кольца (9). Все уплотнительные детали (6, 7, 8, 9) изготов­лены из синтетического эластомера (этилен-пропиленовый каучук, EPDM). Защитная крышка имеет прокладку круглой формы (10) из фибры марки 3110 (DIN 7737).

Полные характеристики, габариты, конструкционные данные, указания по монтажу, настройке, эксплуатации, обслуживанию а так же принцип работы вы можете узнать в информационной статье подготовленной нами по серии отопительных  коллекторов компании  TiM.

mnogo-tepla.ru

Коллекторная группа на 4 контуров без расходомеров ТИМ КB004 - 1 х 3/4 х 4

Поскольку информации для размещения в описание товарной позиции слишком много, мы подготовили для вас отдельную статью с развёрнутым обзором всех отопительных коллекторов TiM. Со статьёй вы можете ознакомится перейдя по ссылке.

Отопительная коллекторная группа с подводом 1", на 4 контура без расходомера. Коллекторные группы используются в системах водоснабжения, водяного радиаторного или напольного отопления для распределения и регулирования рабочей среды в системе.

Каждая труба системы водоснабжения, отопительной системы водя­ного отопления или теплого водяного пола подключается к коллектору, что позволяет осуществлять регулировку и контроль потока тепло­носителя индивидуально в каждом циркуляционном контуре.

Коллекторная группа может использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия (вода, антифриз на основе этиленгликоля). Максимальное содержание этиленгликоля в антифризе — 30%. Антифриз следует применять, если характеристики системы предполагают температуру носителя ниже 0°С.

Конструкция коллектора:

1 - подающий коллектор

2 - обратный коллектор

3 - ручной настроечный клапан

4 - запорный клапан

5 - переходной ниппель подающей гребенки

6 - переходной ниппель обратной гребенки

7 - кронштейн

8 - воздухоотводчик автоматический

9 - кран шаровой сливной

10 - заглушка

11 - обратный клапан для воздухоотводчика

Подающий коллектор всех моделей серии КВ- имеет ручные настроечные клапаны (3). Подающая гребенка имеет возможность отключения каждого отдельного циркуляционного контура системы. Обратный коллектор снабжен запорными клапанами (4) для плавного перекрытия потока и переходными ниппелями (6). Запорные клапана могут быть автоматизированы с помощью электротермичес­кого привода (резьба подсоединения М30х1,5).

Каждая из гребенок на конце имеет внутреннюю цилиндрическую резьбу 1" для присоединения к трубопроводуи от 3 до 12 отводов по бокам с внутренней цилиндрической резьбой 1/2" для присоединения клапанов с одной стороны и переходных ниппелей — с другой.

Все резьбы соответствуют ГОСТ 6357-81 (ISO 228-1:2000, DIN EN 10226-2005). Присоединение циркуляционных контуров осущест­вляется к переходным ниппелям с помощью фитингов «евроконус» 3/4".

Расстояние между центрами отводов — 50 мм. Коллекторные группы комплектуются дополнительно двумя автоматическими воздухоотводчиками (8) и двумя дренажными шаровыми кранами (9), по одному на подающий и обратный коллектор. Серия КА укомплектованы шаровые краны, для перекрытия воды(10), и термометром(11) для измерения температуры в системе

Коллекторы и переходные ниппели изготовлены из латуни марки  CW617N (по Европейскому стандарту DIN EN 12165-2011), соответ­ствующей марке ЛС59-2 (по ГОСТ 111527-2004), с никелированием поверхностей. Соединения всех элементов коллекторной группы между собой выполнены с помощью уплотнительных колец, изготовленных из синтетического эластомера (этилен-пропиленовый каучук, ЕPDM), и герметизированы клеем. Это позволяет отказаться от использования дополнительных герметизирующих и уплотнительных материалов. Кронштейны изготовлены из оцинковащой конструкционной стали  S235JR (по DIN EN 10025-2005), соответствующей марке СтЗпс (по ГОСТ 380-2005).

Конструкция ручного настроечного клапана без расходомера

1 - корпус коллектора

2 - ниппель переходной

3 - корпус

4 - шток

5 - защитная крышка

6 - уплотнитель капана

7 - уплотнительное кольцо ниппеля

8 - уплотнительное кольцо корпуса

9 - уплотнительное кольцо штока

10 - прокладка крышки



Ручной настроечный клапан без расходомера устанавливается в боковые отводы подающего коллектора (1). Он состоит из корпуса (3), настроечного штока (4) и защитной крышки (5).

Корпус в нижней части имеет наружную резьбу 1/2" по ГОСТ 63 5 7-81 (ISO 228-1:2000, DIN EN 10226-2005) для присоединения к коллектору, а в верхней части внутреннюю метрическую резьбу, по которой пере­мещается регулировочный шток (4), а также наружную метрическую резьбу для навинчивания защитной крышки (5). Метрические резьбы выполнены по ГОСТ 8724-2002 (ISO 261:1998).

Соединение корпус/коллектор герметизируется уплотнительным кольцом (8) и клеем. Настроечный шток имеет глухое шестигранное отверстие под шестигранный ключ в верхней части, а на нижнем конце штока закреплен уплотнитель клапана (6), который при закрытии клапана плотно прижимается к верхней поверхности переходного ниппеля (2).

Корпус, шток и защитная крышка изготовлены из латуни марки CW617N по DIN EN 12165-2011, с никелированием поверхностей.

Соединение корпус/шток герметизируемся с помощью уплотни-тельного кольца (9). Все уплотнительные детали (6, 7, 8, 9) изготов­лены из синтетического эластомера (этилен-пропиленовый каучук, EPDM). Защитная крышка имеет прокладку круглой формы (10) из фибры марки 3110 (DIN 7737).

Полные характеристики, габариты, конструкционные данные, указания по монтажу, настройке, эксплуатации, обслуживанию а так же принцип работы вы можете узнать в информационной статье подготовленной нами по серии отопительных  коллекторов компании  TiM.

mnogo-tepla.ru

TIM Инженерная сантехника

Компания TIM - это крупное производственное предприятие. На сегодняшний день одноименная продукция занимает лидирующие позиции на рынке. Производственные мощности располагаются в южной части Китая. Продукция ТiM известна на отечественном рынке около 10 лет. За этот период компания зарекомендовала себя как динамично развивающийся, надежный производитель. В линейке продукции представлено разнообразное оборудование для создания инженерных систем: отопления, водо-, теплоснабжения.

Производственная площадь TIM составляет 3 тысячи метров. На предприятии работают квалифицированные инженеры, а также изобретатели, специалисты по контролю качества, снабжению. Особенность бренда TIM - гармоничное сочетание европейского контроля качества с китайской эффективностью.

Ассортимент продукции TIM

Главным направлением выпуска сантехники TIM является ремонт, монтаж водопроводных, а также отопительных и других систем, которые обустраиваются при помощи различных трубопроводных конструкций. Сегодня в каталоге представлены такие виды изделий:

  • насосное оборудование, насосы;
  • трубопроводная арматура и трубы;
  • фильтрующие материалы, фильтры;
  • заглушки, фитинги, трубозапорная арматура;
  • оборудование, предназначенное для отопительных систем.

Официальный каталог компании TIM предлагает краны, фитинги, трубы, коллекторы, воздухоотводчики, а также декоративные изделия, крепежные элементы.

Преимущества инженерной сантехники TIM

Для изготовления продукции этого бренда используются только качественные материалы. Как правило, это пластик и латунь. Благодаря такому сочетанию удается полностью избавиться от проблем, связанных с образованием коррозии. Арматура отличается низкой восприимчивостью к механическим воздействиям различного рода. Благодаря этому конструкции могут использоваться даже в сложных условиях. Эти характеристики привлекают современных покупателей. Высокие эксплуатационные показатели делают продукцию идеальной для применения в любых условиях.

Фитинги TIM

Эти конструкции предназначены для создания герметичных, максимально надежных соединений в процессе монтажа трубопроводных систем различных типов. Фитинги TIM применяют в сантехнических узлах, которые имеют присоединительные муфтовые элементы. Производство этих изделий осуществляется способом горячей штамповки. Для этого используется латунь CW617N в соответствии со стандартом EN12165. Все изделия имеют значительную толщину стенки корпуса. Рабочая температура фитингов TIM - до 120 градусов.

Немаловажной особенностью является удобство эксплуатации конструкций. Размеры всех устройств подобраны таким образом, чтобы монтаж был ускорен и упрощен до минимума. После проведения установочных работ компоненты практически не требуют ухода, дополнительного обслуживания.

Шаровые краны TIM

Эти устройства пользуются особенной популярностью среди заказчиков. Все шаровые краны имеют регулировочные гайки со специальным сальниковым уплотнением. За счет отсутствия разъемов для болтов обеспечивается максимальная герметичность соединения. Соответственно, риск утечки воды является минимальным. Проблем с прилеганием деталей также не возникает. Расход ресурса можно назвать оптимальным, независимо от эксплуатационных условий.

Фильтры TIM

Конструкции предназначены для горячей, а также для холодной воды. Колба фильтра, предназначенная для горячей воды, выполнена из латуни. Промывка конструкций осуществляется при необходимости. Проверить засоренность фильтра для холодной воды можно невооруженным глазом. Для устранения загрязнений на фильтре предусмотрен специальный кран, а также штуцер. Эти элементы требуют подключения к канализационной системе. Несмотря на привлекательную стоимость, фильтры TIM отлично зарекомендовали себя на практике, в местных условиях эксплуатации.

Заказать качественную инженерную сантехнику TIM можно у официального дистрибьютора - «Паскаль-Трейд Компани». Продукция предлагается на лучших условиях. В каталоге можно подобрать все необходимые виды устройств. Продукция является сертифицированной, она соответствует международным нормам качества.

tim-com.ru
