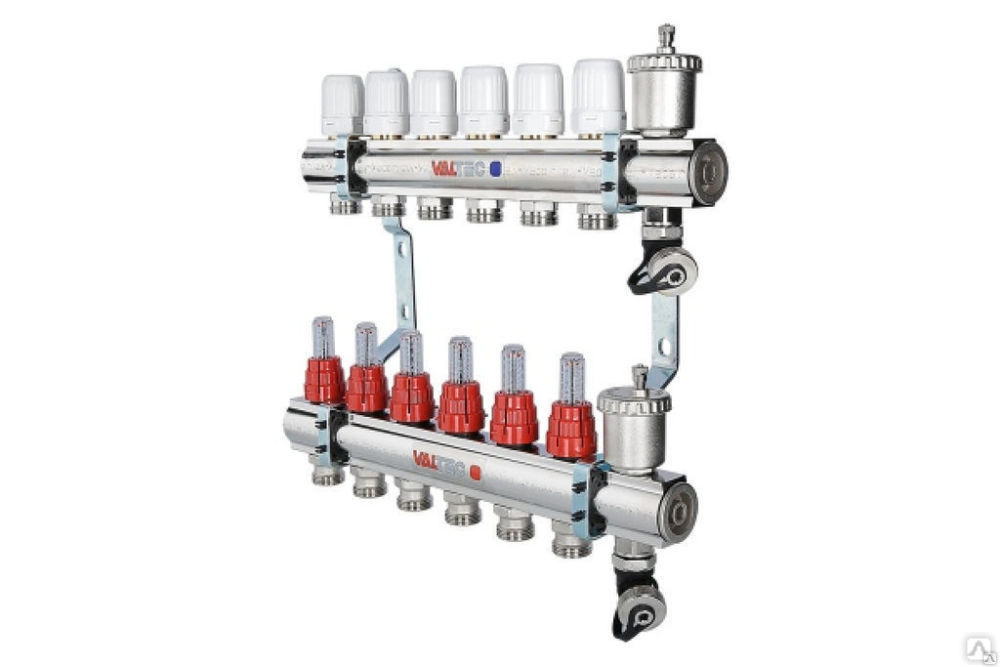

Коллекторный блок Valtec 1″х3/4″ 10 выходов с расходомерами (нерж. сталь) VTc.586.EMNX.0610

Сопутствующие товары

Аналогичные товары

Коллектор Uni-Fitt 1″х3/4″ 10 вых. нерж. сталь с расходомерами и термо вентилями 450I4310

27547 руб

Коллектор Rehau HKV-D 10 контуров для тёплого пола с расходомерами арт. 12081011002

Коллекторы Rehau HKV-D 10 оснащены расходомерами и предназначены для систем обогрева поверхностей…

33179 руб

Коллектор Stout 1″ x 3/4″ на 10 контуров с расходомерами в сборе (нерж. сталь) SMS-0907-000010

Коллектор Stout на 10 контуров с расходомерами из нержавеющей стали для тёплого пола в сборе SMS-…

36051 руб

Коллектор Stout 1″ x 3/4″ на 10 контуров с расходомерами (нерж. сталь) SMS-0917-000010

21491 руб

Коллектор Stout 1″x3/4″ 10 контуров с расходомерами в сборе из латуни SMB-0473-000010

32234 руб

Коллектор Uni-Fitt 1″х3/4″ 10 вых. из латуни с расходомерами и термостатическими вентилями 440E4310

24748 руб

Коллектор Oventrop Multidis SF 1″ арт. 1404360 (10 контуров) с расходомерами для теплого пола

51006 руб

Описание

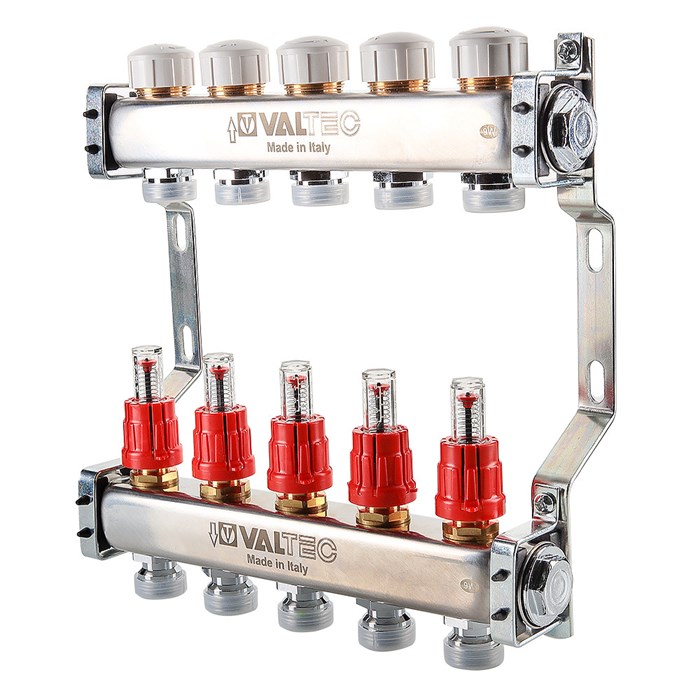

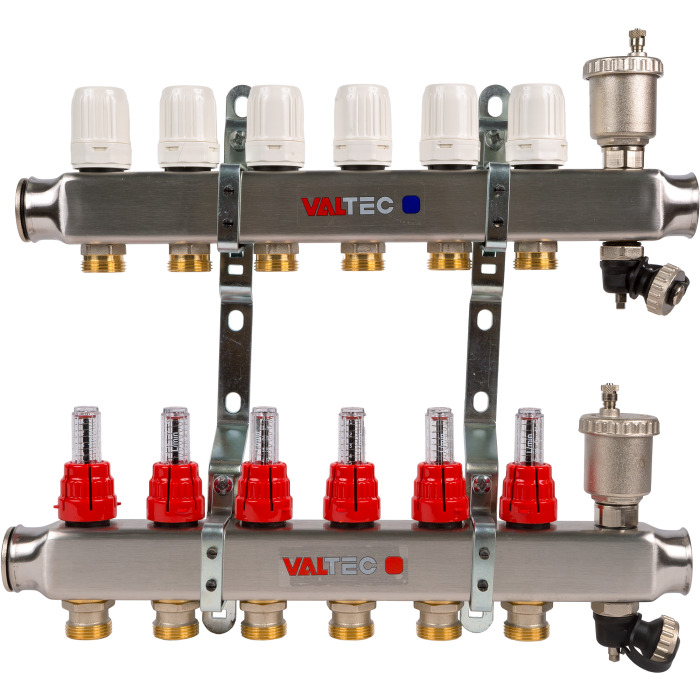

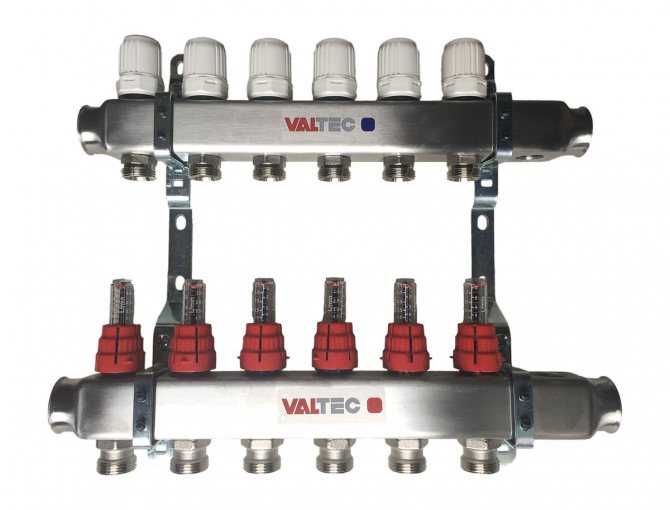

Коллекторный блок Valtec 1″х3/4″ 10 выходов с расходомерами (нерж. сталь) VTc.586.EMNX.0610 предназначен для распределения теплоносителя (воды или раствора гликоля) к потребителям в системах водяного отопления: радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок.

Коллекторный блок представляет собой подающий (нижний) и обратный (верхний) коллекторы размером 1″ из нержавеющей стали AISI 304, соединённые парой кронштейнов из оцинкованной стали. Межосевое расстояние между коллекторами 200 мм. Коллекторный блок имеет 10 выходов с присоединением по стандарту «евроконус» (3/4″ с наружной резьбой). Расстояние между выходами составляет 50 мм. Коллекторный блок оснащён настроечными клапанами с расходомерами на подающем коллекторе и термостатическими клапанами на обратном коллекторе.

Укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами и дренажными кранами.

Шкала прозрачной колбы расходомера отградуирована в диапазоне расхода от 0,5 до 5,0 л/мин. Текущее значение расхода определяется по положению индикаторной шайбы. Расходомер можно разобрать и прочистить при загрязнении.

Соединение всех элементов блока между собой выполнено на резиновых уплотнительных кольцах, что позволяет отказаться от использования дополнительных уплотнительных материалов.

Условная пропускная способность kvs коллектора — 2,5 м3/час. Ширина коллекторного блока составляет 580 мм, высота 316 мм, глубина 88,5 мм.

Условия эксплуатации

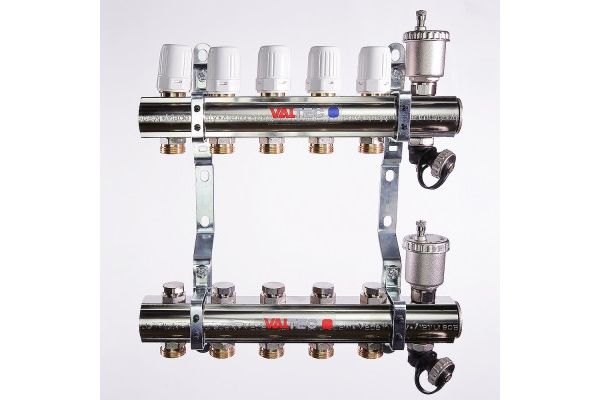

Латунный коллекторный блок Валтек серии VTc.594.EMNX рассчитан на теплоноситель с температурой до +90°C и рабочее давление до 8 атмосфер.

Конструкция

1 — Подающий и обратный коллектор 1″х3/4″ из нержавеющей стали AISI 304. 2 — Термостатический клапан — плавно перекрывает поток под воздействием ручки (4) или электротермического сервопривода. 2.1 — Головка термостатического клапана — при течи из-под штока головка клапана может быть отремонтирована или заменена. 3 — Настроечный клапан с расходомером (ротаметром) для балансировки петель при наладке системы. 4 — Ручка термостатического клапана для ручного управления. Перед установкой сервопривода ручку необходимо снять. 6 — Ниппель переходной 1/2″х3/4″ имеет с одного конца седло для термостатического или настроечного клапана, с другого – профиль «евроконус» для присоединения трубопроводов. 7 — Автоматический поплавковый воздухоотводчик служит для удаления из системы воздуха и газов. 8 — Поворотный дренажный кран служит для заполнения или опорожнения системы. 9 — Сдвоенный кронштейн из нержавеющей стали. 10 — Резьбовая пробка глушит торцевой патрубок G1″ коллектора. 11 — Отсекающий клапан воздухоотводчика позволяет снимать воздухоотводчик, не сливая воду с коллектора.

Указания по монтажу

1. Сборку коллекторного блока и присоединение трубопроводов следует производить без использования дополнительных герметизирующих материалов (ФУМ, льна и т. п.), поскольку каждое соединение снабжено комплектным уплотнительным резиновым кольцом.
2. Балансировка петель производится с помощью настроечных клапанов с расходометрами.
3. При течи из-под штока термостатического клапана, головка клапана может быть снята, отремонтирована или заменена. Головка отвинчивается с помощью гаечного ключа. Сливать воду из коллектора при этом не нужно.
4. Термостатические клапаны должны находиться на обратном коллекторе, а расходомеры с регулировочными клапанами – на подающем.
5. Для подключения пластиковой трубы рекомендуем использовать коллекторные фитинги серии VT.4410, для металлополимерной трубы — фитинги серий VT.4420 и VTc.712E, для полипропиленовой трубы — VTp.708E (3/4″), медную трубу можно подключить с помощью фитингов серии VT.4430.
6. При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.
7. После монтажа обязательно проведите испытание герметичности системы — это позволит обезопасить систему от протечек.
8. После проведения гидравлического испытания коллекторной сборки обжимные гайки соединителей следует подтянуть.

Настройка ручного клапана с расходомером

1. Снимите красную защитную гильзу.
2. Полностью закройте клапан поворотом втулки, чтобы указатель расхода переместился на «0».
3. Верхней втулкой выставьте требуемое по расчёту значение расхода (в л/мин) по расходомеру.
4. Зафиксируйте значение настройки поворотом до упора нижнего фиксирующего кольца.
5. Наденьте защитную гильзу.

Документация

1. Технический паспорт на коллекторные блоки Valtec VTc.586 (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза до 2026 г. (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)

Технические характеристики

Производитель	Valtec
Серия	VTc. 586.EMNX
Артикул	VTc.586.EMNX.0610
Тип	коллекторный блок
Назначение	для систем водяного отопления
Рабочее давление	до 8 бар
Рабочая температура	до +90°C
Максимальная температура окружающего воздуха	до +50°C
Количество выходов	10
Рабочая среда	вода, растворы гликолей
Материал корпуса	нержавеющая сталь AISI 304
Материал фитингов	никелированная латунь CW617N
Материал кроншейнов	оцинкованная сталь
Материал уплотнительных колец	EPDM 70Sh
Материал золотниковых прокладок клапанов	EPDM 70Sh
Материал поплавков воздухоотводчиков	РРR
Материал расходомеров	акрило-бутадиенстирол ABS
Материал штоков расходомера	РРR
Материал пружин расходомеров	нержавеющая сталь AISI 316
Материал ручек запорных клапанов	акрило-бутадиенстирол ABS
Диаметр коллектора	1″
Размер подключения отводов	G 3/4″ НР евроконус
Тип уплотнения	коническое
Диапазон настройки расхода	от 0,5 до 5 л/мин
Условная пропускная способность термостатического клапана	2,5 м3/час
Резьба под сервопривод клапана	М 30х1,5
Межосевое расстояние	200 мм
Высота блока	316 мм
Глубина блока	88,5 мм
Размер отверстия кроншейна	12 мм
Средний полный срок службы	25 лет
Официальная гарантия производителя	7 лет
Страна-родина бренда	Россия
Страна производства	Италия

Коллектор теплого пола.

VALTEC

Станции Метро	Адрес	Время работы	Срок доставки
М. Автово	пр. Стачек, д. 75 8 (812) 407-36-20	Пн-Сб. 10:00-20:00	2  раб. дня
M. Академическая	пр. Науки д. 17 корп. 2 8 (812) 407-20-24	Пн-Вс: 10:00-21:00	2  раб. дня
М. Беговая	СПб, Лыжный пер., д.3 8 (812) 620-82-36	Пн-Вс: 11:00-21:00	2  раб. дня
Беговая 2 (до 5 кг)	СПб, Савушкина ул. 118 8 (812) 777-05-50 доб.522	Пн-Сб.: 9:00-21:00 Вс.: 10:00-20:00	2  раб. дня
М. Большевиков	СПб, ул. Коллонтай, д.18 8 (812) 642-55-59	Пн-Вс: 10:00-20:00	2  раб. дня
M. Василеостровская	СПб, 6-я Линия В.О., д.25 8 (812) 385-52-65	Пн-Сб.: 10:00-21:00	1  раб. день
М. Пр. Ветеранов	СПб, пр. Ветеранов, д.36,к.2,ТЦ Манхэттен, 2 этаж 8 (812) 407-26-28	Пн-Вс.: 10:00-21:00 Сб: 11:00-17:00	2  раб. дня
Ветеранов 2       (до 5 кг)	СПб, Ветеранов пр. 95 к.1 8 (812) 777-0550 доб.525	Пн-Сб.: 9:00-20:45 Вс.: 10:00-20:00	2  раб. дня
М. Горьковская	СПб, Кронверкский п., д.31, 8 (812) 407-21-26	Пн.- Пт.: 11:00-20:00 Сб., Вс. — выходной	2  раб. дня
М. Гражданский пр.	СПб, пр. Просвещения, д.87, кор. 1,Ун-г «Северо-Муринский», 2 эт, направо 8 (812) 407-23-37	Пн.- Вс.: 11:00-20:00	2  раб. дня
М. Девяткино	СПб, п. Мурино, Привокзальная пл. д.3, кор.1, 8 (812) 407-14-80	Пн.- Сб.: 10:00-21:00 Вс. — выходной	2  раб. дня
М. ул. Дыбенко	СПб, Дыбенко, 27, кор.1,вход со двора, ближе к метро 8 (812) 407-23-25	Пн.- Вс.: 10:00-21:00	2  раб. дня
М. Звездная       [до 5 кг]	СПб, Звездная ул. 8, 8 (812) 777-05-50 доб. 508	Пн.- Сб.: 9:00-21:00 Вс. 10:00-20:00	2  раб. дня
М. Кировский завод	СПб, пр.Стачек, д.39, 8 (921) 335-63-10	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2  раб. дня
г. Колпино	Колпино, ул. Веры Слуцкой, д. 85 8 (967) 357-67-34	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2  раб. дня
М. Комендантский проспект	Комендантский пр., д.9, к.2 ТЦ Променад, цокольный этаж 8 (812) 981-94-18	Пн. — Вс.: 10:00-21:00	2  раб. дня
Ул. Котина	СПб, ул. Котина, д. 2 8 (921) 650-19-18	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2  раб. дня
г. Кронштадт	г. Кронштадт, пр. Ленина д.13, 8 (931) 531-94-75	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2  раб. дня
М. Купчино	Балканская пл., д.5, кор.1 8 (812) 385-56-76	Пн-Вс: 10:00-21:00	2  раб. дня
Купчино-2 / Дунайский	СПб, Будапештская ул. , д.94/41 8 (812) 407-36-30	Пн.- Сб.: 10:00-20:00 Вс.- выходной	2  раб. дня
М. Ладожская	СПб, Заневский пр, д.65, к.5, лит.А, ТК «Платформа» 8 (812) 385-58-34	Пн-Вс: 10:00-21:00	2  раб. дня
Левашовский пр.	СПб, Левашовский пр., д.12 8 (905) 228-16-55	Пн.- Пт.: 10:00-21:00 Сб.- Вс.: 11:00-20:00	2  раб. дня
М. Ленинский пр.	Трамвайный пр., д.17, кор..2, ТК «Нарва» секц.14 8 (812) 407-20-84	Пн. — Вс.: 11:00-20:00	2  раб. дня
М. Ломоносовская	СПб, ул. Полярников дом 6 8 (812) 677-14-19	Пн.- Вс.: 11:00-20:00	2  раб. дня
М. Международная	СПб, ул. Бухарестская, д.74, кор.3, ТБК «Международный», 2 эт. 8 (812) 407-18-74	Пн.- Вс.: 10:00-21:00	2  раб. дня
М. Московская	СПб, ул. Алтайская, д.16 8 (812) 373-46-27	Пн-Вс: 10:00-21:00	2  раб. дня
М. Озерки	СПб, пр. Энгельса, д.113, кор.1, ТЦ «Бада-Бум», 1 эт. 8 (812) 313-25-34	Пн-Вс: 10:00-21:00	1 раб. день
М. Парк победы	СПб, Московский пр-т 167 8 (812) 777-05-50 доб. 517	Пн.- Сб.: 9:30-21:00 Вс.: 10:00-19:30	2  раб. дня
М. Парнас	СПб, ул. Михаила Дудина д.25 кор.2 8 (931) 531-75-71	Пн.- Пт.: 10:00-21:00 Сб.- Вс.: 11:00-20:00	2  раб. дня
г. Петергоф	г. Петергоф, ул. Петергофская, д.6/1 8 (931) 298-22-13	Пн.- Пт.: 10:00-21:00 Сб.- Вс.: 11:00-20:00	2  раб. дня
М. Пионерская	СПб, Коломяжский пр., д.15, корп.2 8 (812) 240-34-31	Пн.- Вс.: 10:00-21:00	2  раб. дня
М. Пл. Ленина	СПб, ул. Комсомола, д.16 (вход с Комсомола) (вход с ул. Комсомола) 8 (812) 407-16-32	Пн.- Сб.: 10:00-21:00 Вс. — выходной	2  раб. дня
М. Приморская	ул. Одоевского, д.27, лит. А ТК Платформа, 2 этаж, секция 212 8 (812) 407-14-20	Пн-Вс: 11:00-21:00	2  раб. дня
M. Пр. Просвещения	СПб, пр. Энгельса, д.137 8 (964) 342-37-55	Пн-Вс: 10:00-21:00	2  раб. дня
Просвещения-2/ пр.Культуры	СПб, пр. Просвещения д.51 8 (812) 407-24-38	Пн.- Пт.: 10:00-21:00 Сб.- Вс. — выходной	2  раб. дня
г. Пушкин	г. Пушкин, ул. Церковная, д.21а 8 (931) 534-34-71	Пн.- Пт.: 10:00-21:00 Сб.- Вс. — выходной	2  раб. дня
М. Рыбацкое	СПб, Караваевская ул. , д.28, кор.1 8 (921) 400-36-92	Пн.- Пт.: 10:00-21:00 Сб.- Вс. — выходной	2  раб. дня
М. Сенная	СПб, Московский пр., д.3, 2 этаж, ТЦ Адмиралтейский> 8 (812) 407-28-86	Пн.- Вс.: 10:00-21:00	2  раб. дня
Склад СПб	СПб, Камчатская ул., д.1Е 8 (911) 761-19-27	Пн.- Пт.: 10:00-19:00 Сб.- Вс. — выходной	2  раб. дня
М. Старая Деревня	СПб, Торфяная дор., д.2, к1, ТК «Старая Деревня», 3 эт., секц.29 8 (812) 407-36-40	Пн. — Сб.: 11:00-21:00 Вс. — выходной	2  раб. дня
М. Технологический институт	СПб, Измайловский пр., д.12 8 (921) 644-98-80	Пн.- Пт.: 10:00-21:00 Сб.- Вс.  11:00-20:00	2  раб. дня
М. Чёрная Речка	СПб, ул. Савушкина, д.1 8 (812) 407-36-80	Пн.- Пт.: 11:00-21:00	2  раб. дня
М. Чернышевская	СПб, ул. Фурштатская, д.25 8 (812) 385-59-42	Пн.- Сб.: 10:00-21:00 Вс. — выходной	2  раб. дня
Пр. Энергетиков	СПб, пр. Энергетиков, д.64 8 (931) 531-57-28	Пн.- Пт.: 10:00-21:00 Сб.- Вс. 11:00-20:00	2  раб. дня
Населенный пункт	Адрес	Время работы	Срок доставки
г. Волхов	г. Волхов, Кировский пр-т, д.30а 8 (964) 346-35-80	Пн.- Пт.: 10:00-19:00 Сб., Вс — выходной	2  раб. дня
г. Всеволожск	г. Всеволожск, ул. Ленинградская, д.22 8 (931) 530-93-72	Пн.- Пт.: 10:00-21:00 Сб., Вс — 11:00-20:00	2  раб. дня
г. Выборг	г. Выборг, Ленинградское шоссе, д.49А 8 (909) 590-34-10	Пн.- Пт.: 09:00-19:00 Сб., Вс — выходной	2  раб. дня
г. Гатчина-2	Гатчина, ул.Соборная, д.17б 8 (953) 175-11-77	Пн.- Пт.: 11:00-19:00 Сб. — 12:00-16:00	2  раб. дня
г. Гатчина	г. Гатчина, пр-т 25 Октября, д.52б 8 (951) 666-61-64	Пн. — Пт.: 11:00-21:00 Сб., Вс — 12:00-17:00	2  раб. дня
г. Кингисепп	г. Кингисепп, Крикковское ш., д.8а 8 (964) 346-35-91	Пн.- Пт.: 10:00-19:00 Сб., Вс — выходной	2  раб. дня
г. Кириши	г. Кириши, пр. Ленина, д. 53 8 (964) 346-35-89	Пн.- Пт.: 10:00-19:00 Сб., Вс — выходной	2  раб. дня
г. Кировск	г. Кировск, ул. Северная д.1в 8 (964) 346-35-97	Пн.- Пт.: 10:00-19:00 Сб., Вс — выходной	2  раб. дня
г. Луга	г. Луга, ул. Железнодорожная, д.2/6 8 (964) 346-35-93	Пн.- Пт.: 10:00-19:00 Сб. 10:00-16:00, Вс — выходной	2  раб. дня
г. Сосновый Бор	г. Сосновый бор, пр.Героев, д.54а 8 (909) 590-34-20	Пн.- Пт.: 10:00-19:00 Сб., Вс — выходной	2  раб. дня
г. Тихвин	г. Тихвин, 4-й микрорайон, д.39А 8 (964) 346-36-31	Пн.- Пт.: 10:00-19:00 Сб., Вс — выходной	2  раб. дня
г. Пушкин	г. Пушкин, ул. Церковная, д.21а 8 (931) 534-34-71	Пн.- Пт.: 10:00-21:00 Сб., Вс — выходной	2  раб. дня
г. Петергоф	г. Петергоф, ул. Петергофская, д.6/1 8 (931) 298-22-13	Пн.- Пт.: 10:00-21:00 Сб., Вс. — 11:00-20:00	2  раб. дня

Коллектор для водяного теплого пола valtec

Главная » Разное » Коллектор для водяного теплого пола valtec

Коллектор для теплого водяного пола Valtec (Валтек)

Краткое содержание

Одним из важных узлов, обеспечивающих надежное функционирование теплого водяного пола, является коллектор. Среди многообразного ассортимента, судя по советам специалистов и отзывам потребителей, пользуются популярностью модели Valtec.

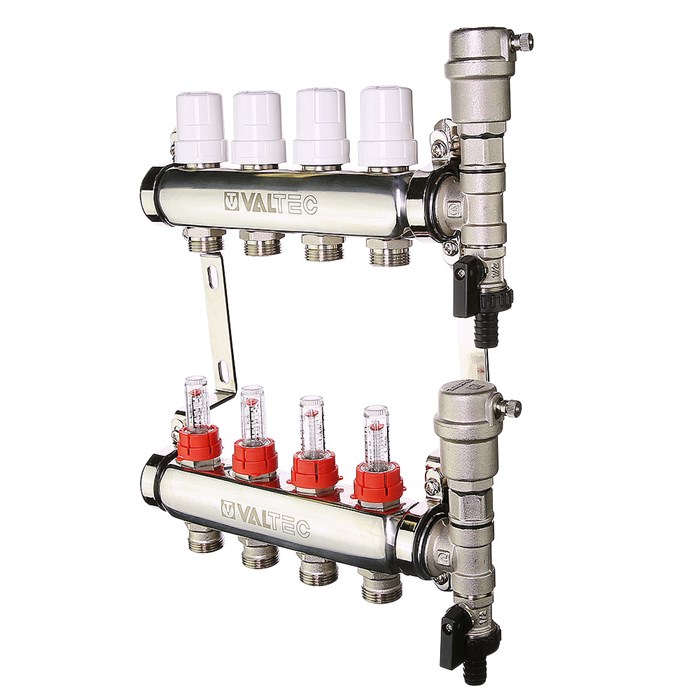

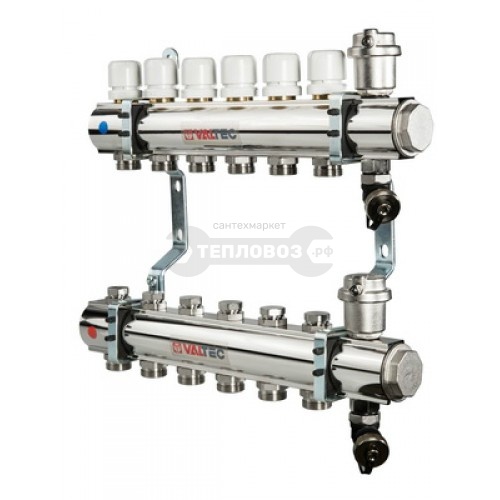

Коллектор теплого водяного пола Valtec

Функционал оборудования и его особенности

Основная функциональная роль, которую исполняет коллектор в системе теплого пола с жидкостным теплоносителем, заключается в распределении водных потоков. Внешне это труба с отводами, снабженными вентилями.

С помощью этого прибора исключается ненужный воздух из жидкости, проводится при необходимости слив системы. Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

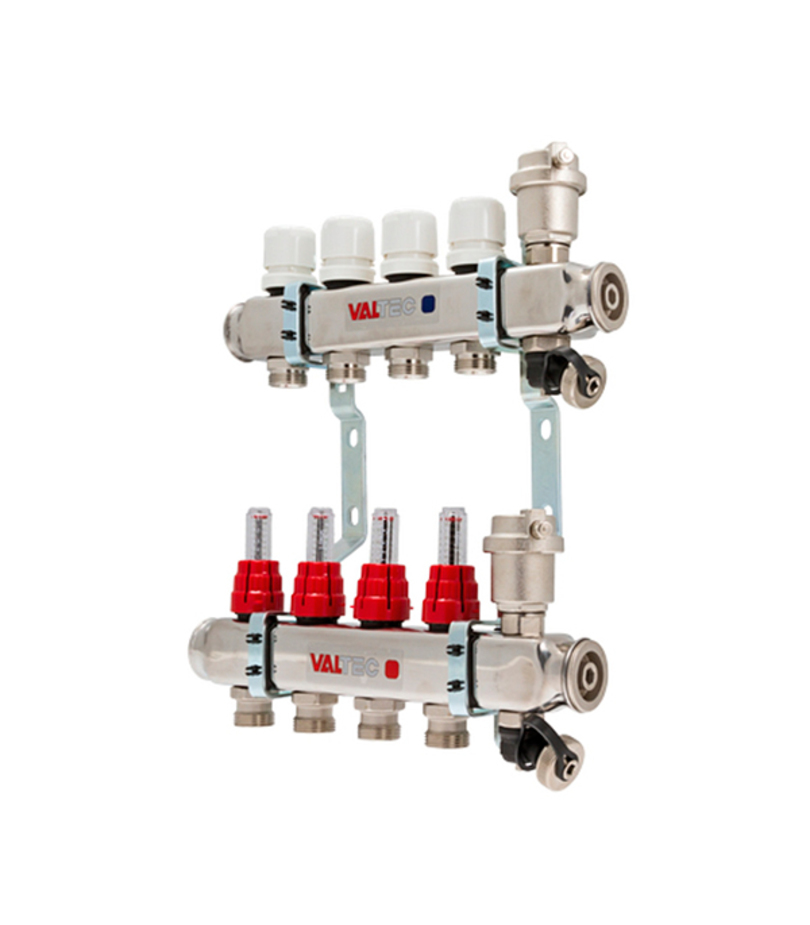

Устройство коллектора Valtec

Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната.

Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

Схема коллектора

• регулирующими клапанами;
• расходомерами;
• крепежными кронштейнами;
• запорными клапанами, имеющими ручное управление;
• отсечными клапанами;
• торцевыми заглушками;
• дренажными клапанами;
• воздухоотводчиками.

Коллекторный патрубок может иметь несколько выходов (3–12). Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Достоинства

Как и вся продукция Валтек, коллектор обладает рядом положительных отличительных характеристик, обусловливающих повышенный интерес к ним со стороны потребителей:

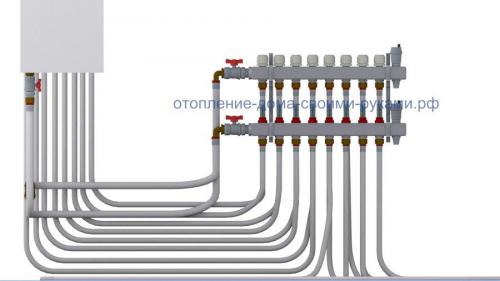

Схема подключения коллектора

• благодаря заводской сборке весь коллекторный блок в процессе производства проходит многоуровневую неоднократную проверку на соответствие требованиям безопасности и качества;
• изделия, поставляемые российскому потребителю, полностью адаптированы к соответствующим условиям;
• приобретаемый коллектор Valtec имеет все необходимые сертификаты и технический паспорт.

Изготовлена труба коллектора из нержавеющей стали высокого качества марки AISI 304.

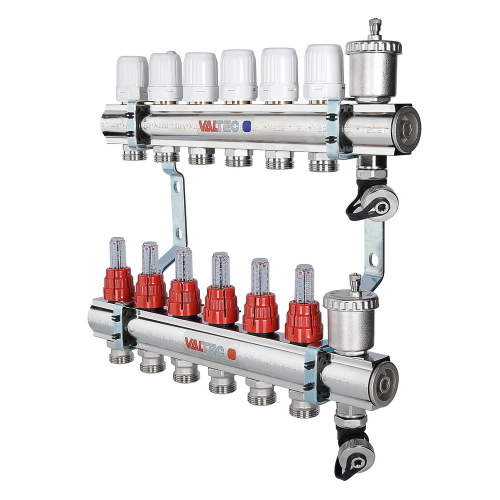

Предназначение расходомеров

По своему функционалу расходомер (или ротаметр), так же, как и вся продукция  Valtec, имеет высокие качественные характеристики. Он обеспечивает регулирование и визуальный мониторинг расхода теплоносителя, циркулирующего в петлях водяного теплого пола, подключенных к коллектору, помещенному в шкаф.

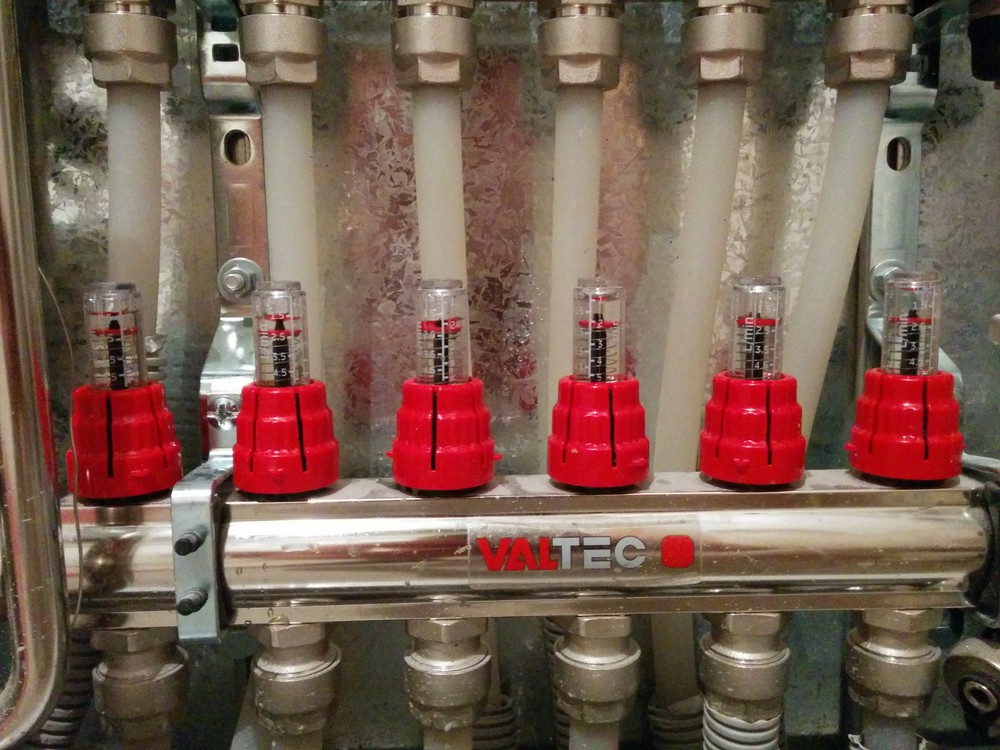

Принцип работы расходомеров коллектора

Наличие такого прибора облегчает наладку функционирования теплого пола, особенно с многоконтурной разводкой. Правильное регулирование расходомерами количества поступающего в каждый водяной контур теплоносителя обеспечивает равномерный прогрев всей поверхности теплого пола. Чтобы вручную отрегулировать расходомер, вначале измеряется труба на всем протяжении контура, поскольку устанавливаемое значение давления зависит от этого показателя.

Изучая узел, оборудованный расходомерами Valtec, необходимо обратить внимание, что на их корпусе указывается стрелкой нужное направление жидкостного потока. Шкала прибора отградуирована с диапазоном показателей от 1 до 4 л/мин.

Схема работы коллектора Valtec

Монтируется расходомер с номинальным давлением, составляющим 10 бар, при установке водяного обогревательного контура на отводах обратного коллектора. Пропускная способность составляет 2,75 м³/час.  Для выполнения присоединения используется стандарт «евроконус» с накидной гайкой.

Изготавливается расходомер Valtec из латуни – корпус, из поликарбоната с прозрачной текстурой – трубка, оснащенная шкалой. Также используется полипропилен для поплавка и нержавеющая сталь – для пружины.

Коллекторные шкафы

Для обеспечения полной совместимости всех узлов теплого пола в линейке продукции Valtec можно подобрать коллекторный шкаф нужных размеров. Он характеризуется увеличенной глубиной и предназначен для размещения внутри коллекторов, насосно-смесительных модулей и других элементов систем отопления.

Изготавливается шкаф Валтек из оцинкованной стали, имеющей антикоррозийное эмалевое или полимерное покрытие. На боковых стенках предусмотрена перфорация, нужная для того, чтобы подводимая к коллектору труба свободно проходила внутрь. Дверца имеет запорный замок.

Внутри шкаф имеет встроенные рейки, способствующие монтажу на них оборудования. Для регулирования глубины используется динамичная рама, а высоту корректируют выдвижные ножки.

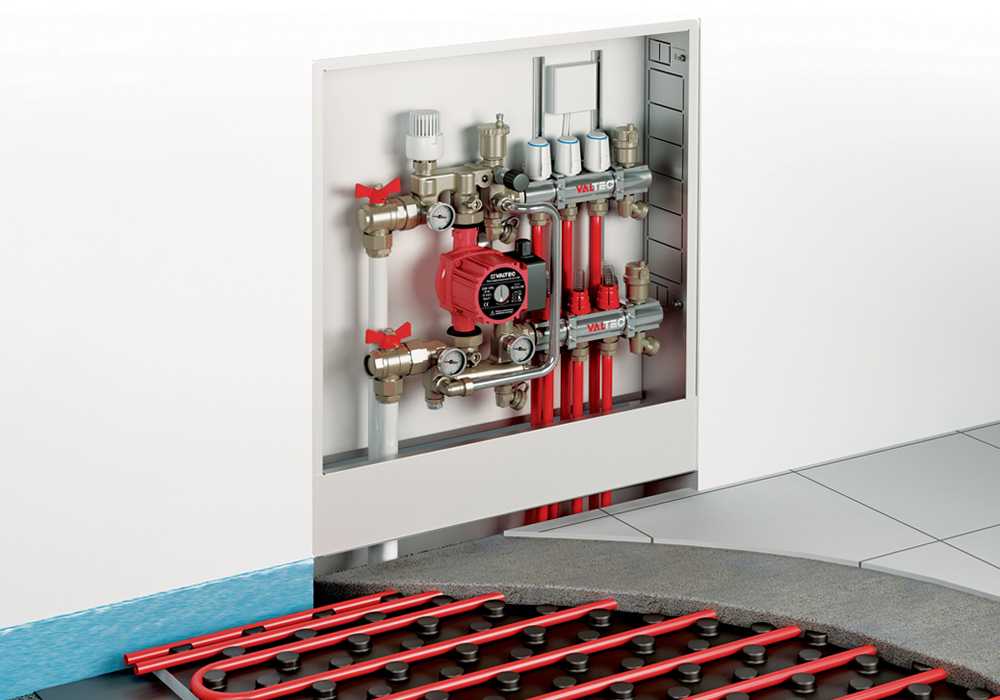

Коллекторный шкаф для теплого пола

Анализируя преимущества этого вида изделий Valtec, можно отметить, что шкаф имеет компактные габариты, легко монтируется. Он безопасен для окружающей атмосферы, удобен для эксплуатации. Благодаря продуманной крепежной системе внутри помещается все оборудование обвязки. Облегчается доступ к каждому узлу, и не нужно монтировать дополнительные системы защиты, так как достаточно шкаф закрыть на замок.

Требования к монтажу

В процессе установки коллектор Валтек целесообразно размещать по отношению к отопительной системе в более высоком положении, что позволит более эффективно удалять воздух из труб теплого пола. Желательно, чтобы длина контуров, подключаемых к коллектору, была примерно одинаковой.

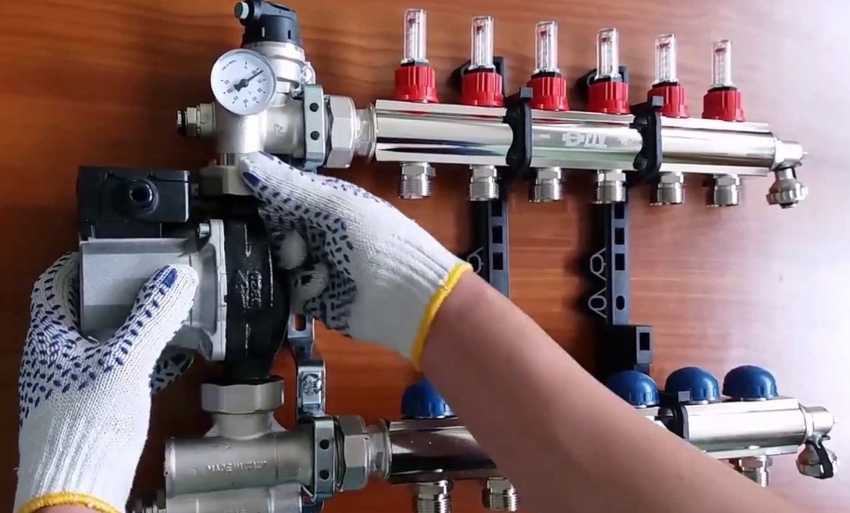

Установка коллектора для теплого водяного пола

Правильно смонтированный в коллекторный шкаф прибор при поступлении в него горячего теплоносителя разделяет потоки, направляя к зонному вентилю, оборудованному термостатом. После того, как происходит смешивание горячего и охлажденного потока до достижения рабочей температуры, теплоноситель через системный смесительный насос поступает обратно и расходится по подсоединенным контурам водяного пола.

Настройка

Настраивать коллектор Valtec можно вручную, а также есть возможность делать это автоматически, если произведен монтаж сервоприводов на подаче. Проведение этой операции необходимо, чтобы в дальнейшем система функционировала в заданном режиме, а также с целью диагностики возможных неисправностей.

При проведении настройки потребуется выполнить несколько последовательных операций в соответствии с прилагаемой к изделию инструкцией.

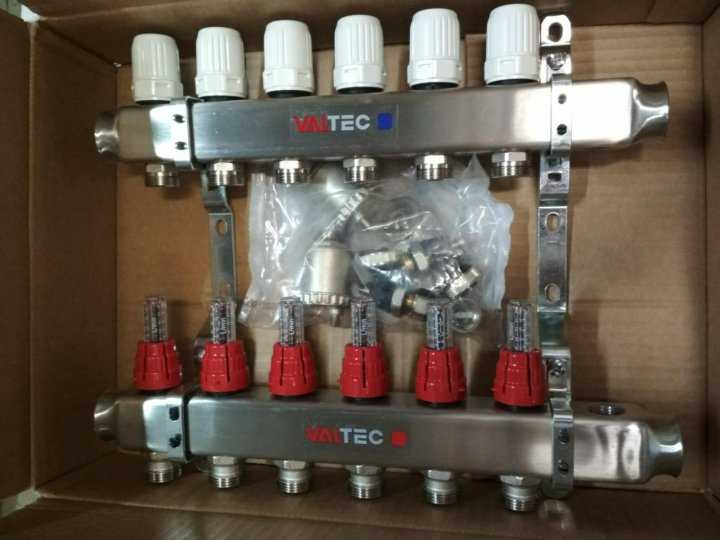

Строение коллектора Valtec в разобранном виде

Остается проверить при тестовом запуске равномерность прогрева контуров теплого пола, а также установленную производителем разность температуры теплоносителя на подаче и в обратке. Если все инструкционные указания по настройке будут учтены, то будет обеспечена нужная эффективность обогрева и долговечность всей системы.

Видео: Коллектор для тёплых полов

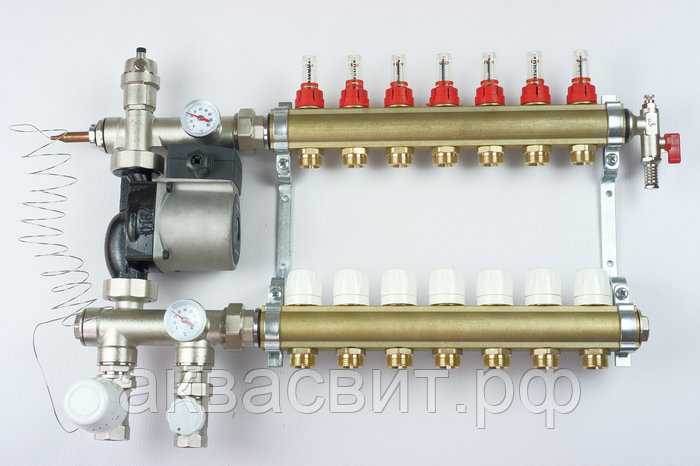

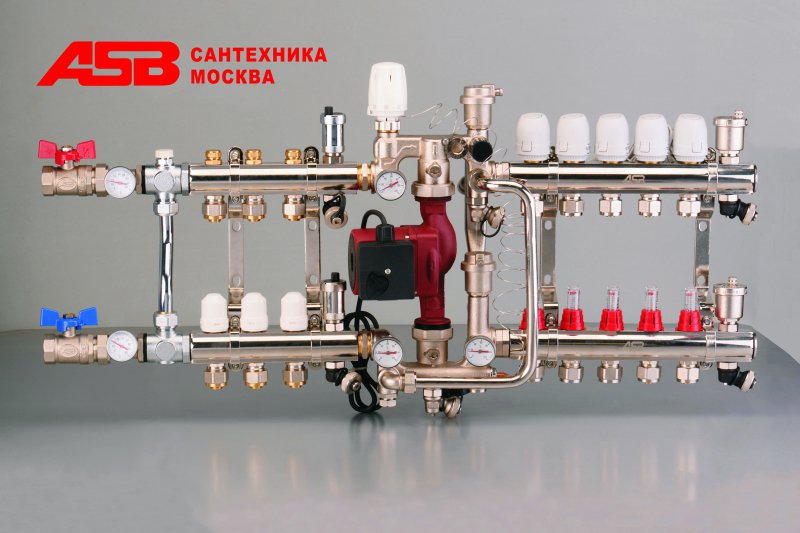

Насосно-смесительные агрегаты для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop. Схема насосно-смесительного агрегата для теплого пола

На современном рынке особое внимание уделяется насосно-смесительным агрегатам для теплого пола, которых заслуживают VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» предназначен для регулировки температурного режима до 60 градусов Цельсия, «Овентроп» до -90. Выбирая товар, следует обращать внимание на уровень допустимого давления. В первом случае это 10 бар, во втором — 6.

Краткое сравнение

Oventrop удобен в бане или бане, его используют для быстрого обогрева помещений. Производители рекомендуют производить прокладку труб под большим слоем бетона. VALTEC исключает наличие помпы в упаковке. Oventrop готов предложить водянистые теплые стены и другие интересные решения в сочетании с теплыми полами, позволяющие добиться оптимального режима в здании.

Смесительные установки для теплого пола VALTEC радуют большим количеством аксессуаров, дополнительной автоматикой, что очень удобно для создания системы «умный дом».Для более подробного введения ниже рассмотрены краткие характеристики устройств.

VALTEC COMBIMIX: основные характеристики

COMBI — коллектор, оснащенный термостатической головкой с отдельным погружным датчиком температуры. Конструкция оснащена расходомерами и ручными клапанами для регулирования нагрева жидкости, автоматического выпуска воздуха и дренажа.

Смесительные и смесительные установки для пола VALTEC характеризуются следующими параметрами:

— Поперечное сечение коллекторов — 1 дюйм (25, 4 мм).

— Количество форсунок — 12.

— Сечение труб ¾ дюйма, резьба внешняя, подключение по стандарту Евроконус.

— Температурный режим воды в системе — до 90 ° С, давление — до 10 бар.

— Длина насосной системы 18 см.

— Пределы настройки температуры — 20-60 ° С.

— Коэффициент пропускной способности — 2,75 м3 / час.

Эксплуатационные характеристики

Насосно-смесительные установки для теплого пола служат для создания циркуляционной системы труб с низкотемпературным режимом жидкости.Регулировка комфортного микроклимата осуществляется за счет контроля расхода жидкости и расхода в обратке, соотношения контуров.

Смесительные агрегаты работают в системе теплого пола, стен, открытых площадок, теплицы и тепличного грунта. Конструкции используются вместе с коллекторами, соблюдая межцентровое расстояние 20 см. Насосно-смесительный агрегат для теплого пола имеет небольшие размеры, что очень удобно при размещении на небольших площадях.

Какие задачи решает система COMBI?

Узел позволяет увеличить интенсивность перетока жидкости в петли пола и снизить температурный режим до установленного уровня. Этому способствует смешивание ее с охлажденной водой, поступающей с петель системы «теплый пол». Система COMBI рассчитана на тепловую нагрузку до 20 кВт.

Коллекторный шкаф подключается к узлу-распределителю для подключения отопительных контуров (справа от узла COMBI). На подающем коллекторе размещены балансировочные клапаны с поплавковым расходомером для согласованной работы витков. Если между петлями нет балансировки, жидкость будет проходить по короткому пути, игнорируя длинные витки.

Нагретая жидкость попадает в насос-смеситель для теплого пола VALTEC через вентиль термостата. Установка головки датчика температуры позволяет добиться автоматической регулировки клапана (открытие / закрытие). Поддержание заданного жидкостного отопления соответствует заданному уровню нагрева системы «теплый пол» (20-60 ° С).

Клапаны расположены на обратном трубопроводе, регулировка для подключения сервоприводов, что позволяет контролировать температуру в помещениях с помощью клапана

.

Комплект водяного теплого пола — Скачать PDF

бесплатно

Дрейтон Digistat + 2RF / + 3RF

/ + Беспроводной программируемый комнатный термостат 3RF Модель: RF700 / 22090 Модель: RF701 / 22092 Источник питания: Батарея — Термостат Сеть — Digistat SCR Invensys Controls Europe Служба поддержки клиентов Тел .: 0845130 5522 Клиент

Дополнительная информация

Инструкция пользователя GB / DAS

GB / DAS Инструкция для пользователя devireg 540/550 Содержание Введение 3 Знакомство с devireg 540/550 4 Как пользоваться системой отопления deviheat 6 Ежедневная работа 7 Установка часов и дня недели 10 Программирование таймера

Дополнительная информация

Laddomat 21-60 Зарядное устройство

Laddomat 21-60 Зарядное устройство Инструкция по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения.Каждый монтаж должен быть измерен и выполнен в соответствии с

. Дополнительная информация

Полностью насосные системы

Полностью насосные системы (также см. Галерею изображений и «Основы системы») Термин для любого котла, который использует насос для перекачки всего тепла от котла в каждую часть системы, полностью перекачивается. Как правило

Дополнительная информация

Электрический котел

Проточный электрический котел EHC предлагает самый полный ассортимент электрических котлов на рынке, и благодаря нашим обширным знаниям и техническому опыту мы разработали проточный электрический котел Slim Jim

. Дополнительная информация

Приводы ГЕРЦ-Тепловые

Приводы HERZ-Thermal Технические данные 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01

Дополнительная информация

НАБОР ТЕПЛОВОЛНОВЫХ КАНАЛОВ № 946-568

НАБОР ТЕПЛОВОЛНОВОДА № 946-568 www. regency-fire.com Одобрено для использования с моделями: P36, P36D, P42, P48, P90, P95, L676S, P33S и HZ54 ПРЕДУПРЕЖДЕНИЕ: неправильная установка, регулировка, изменение, обслуживание или

Дополнительная информация

Описание функций

Описание функций Laddomat 21 предназначен для … того, чтобы … позволить котлу достичь высокой рабочей температуры вскоре после розжига … для предварительного нагрева холодной воды в резервуаре в нижней части котла, чтобы котел

Дополнительная информация

ЗАПОЛНЕНИЕ И ПРОДУВКА СИСТЕМЫ

ИНСТРУКЦИИ ПО ЗАПОЛНЕНИЮ ВОДЯНОГО НАГРЕВАТЕЛЯ ИЛИ КОНДЕНСАТОРНОГО КОТЛА (Городская вода) Совет по безопасности: Перед началом работы отключите питание бойлера и циркуляционного насоса.ЗАПОЛНЕНИЕ И ПРОДУВКА Этап 1: Закройте изоляцию возвратного коллектора

Дополнительная информация

УСТАНОВКА И ТЕХНИЧЕСКОЕ РУКОВОДСТВО

Котлы серии COMET — идеальное решение для центрального отопления. ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ТЕХНИЧЕСКОЕ РУКОВОДСТВО Если вам потребуется дополнительная помощь: Телефон: 01698 820533 Факс: 01698 825697 Эл. Почта: [email protected]

Дополнительная информация

Решение для экономии места.

10 KICKSPACE KICKSPACE. Более 70% людей считают, что им было бы полезно дополнительное кухонное пространство (ICM Research, 2012). Кухня любезно предоставлена ​​Second Nature кухнями — www.sncollection.co.uk The

Дополнительная информация

Modulex. РУКОВОДСТВО ПО ТРУБОПРОВОДУ GF-115-P. Модульные конденсационные водогрейные котлы Модели: 303, 454, 606, 757, 909, 1060. Инструкция №

Инструкция No.AERCO INTERNATIONAL, Inc., Нортвейл, Нью-Джерси, 07647 США. РУКОВОДСТВО ПО ТРУБОПРОВОДУ GF-115-P Газовые котельные системы Modulex Модульные, конденсационные, водогрейные котлы Модели: 303, 454, 606, 757, 909,

Дополнительная информация

1.

Гео по вертикали 2. Гео по горизонтали

1 2 1. Geo Vertical 2. Geo Horizontal 1 2 3 1. Geo Vertical 2. Geo Vertical с вешалкой для полотенец 3. Geo Vertical с крышкой Geo Vertical 47 Geo Vertical Размеры Диапазон соединений GEVW_Geo Vertical

Дополнительная информация

Энергосберегающие котлы

Информационный бюллетень по энергосбережению Котлы Превратите насущную проблему в реальную экономию энергии Вам нужен котел для обогрева помещений и обеспечения горячей водой или для выработки пара для использования в промышленных процессах.К сожалению,

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ BL-8704

ИНСТРУКЦИИ ПО УСТАНОВКЕ BL-8704 ТЕРМОСТАТИЧЕСКИЙ СМЕСИТЕЛЬНЫЙ КЛАПАН С ЧЕРНЫМ РЫЧАГОМ ДЛЯ ОТКРЫТОГО СТОЙКА С НАБОРОМ СТОЙКИ, РУКОЯТКОЙ, РЫЧАГОВЫМ ОТВОДИТЕЛЕМ, 8 РОЗОВОЙ И РЕГУЛИРУЕМОЙ КРОНШТЕЙНОЙ ТРУБЫ Размеры в дюймах (и миллиметрах) 1

Дополнительная информация

Infrarot-Bewegungsmelder IP44

Infrarot-Bewegungsmelder Инфракрасные датчики движения IP44 IP44 ODA (weiß) slim ODA (schwarz) slim 95174 96000 ODA (weiß) ODA (schwarz) 95175 96001 Betriebsanleitung User s Manual User s Manual инфракрасное движение

Дополнительная информация

Смеситель для душа с 4 отверстиями для ванны

Инструкции по установке смесителя для душа для ванны с 4 отверстиями и список содержимого Сохраните эти инструкции для использования в будущем и для запроса запасных частей. Содержание Страница 1.Введение 02 2. Указание по безопасности

Дополнительная информация

ДОПОЛНЕНИЕ К РУКОВОДСТВУ ДЛЯ ВЛАДЕЛЬЦА СОЛНЕЧНОГО НАГРЕВАТЕЛЯ Solahart BLACK CHROME XII. и ГАРАНТИЙНАЯ ИНФОРМАЦИЯ ДЛЯ МОДЕЛЕЙ 151, 181, 182, 221, 222, 302, 303, 443.

Solahart BLACK CHROME XII СОЛНЕЧНЫЙ НАГРЕВАТЕЛЬ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ И ИНФОРМАЦИЯ О ГАРАНТИИ МОДЕЛИ 151, 181, 182, 221, 222, 302, 303, 443. ДЛЯ ОБСЛУЖИВАНИЯ, ПОЖАЛУЙСТА, ЗВОНИТЕ (08) 93514600 Solahart Industries

Дополнительная информация

VOYAGER 570G.744A Управление распылителем

VOYAGER 570G 744A Управление опрыскивателем И С Е Р М А Н У А Л У С Е Р М А Н У А Л Содержание ГЛАВА 1 — ВВЕДЕНИЕ … 1 КОНФИГУРАЦИИ СИСТЕМЫ … 1 СОДЕРЖАНИЕ КОМПЛЕКТА … 3 БЛОК УПРАВЛЕНИЯ … 5 ГЛАВА

Дополнительная информация

Тороидальный датчик проводимости

Инструкция PN 51A- / rev.C Июнь 2012 Тороидальный датчик проводимости. Для получения дополнительной информации посетите наш веб-сайт www.emersonprocess.com/rosemountanalytical.com ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Смачиваемые материалы:

Дополнительная информация .

труб коллектор системы теплого пола Stock Photo

Похожие изображения

Медные трубы системы отопления с шаровыми кранами на трубах коллектора системы теплого пола

Установка индивидуального отопления дома. Сантехник прикрепляет трубку к коллектору отопления. Монтаж теплых полов.

Корпус коллектора с гребенкой и подключенными к нему кранами на трубах системы отопления

Трубы и системы отопления на строительной площадке.система теплого пола, коллектор

Новый коллектор системы теплого пола, видны пластиковые трубы и клапаны, обслуживающий девять контуров.

Трубы и система отопления на строительной площадке дома

Насос с термометром для водяного теплого пола в домашних условиях. Сервопривод, датчики и контроль температуры. Системы отопления

Вертикальный снимок системы отопления дома.Коллектор, коллектор для обогрева пола. Оборудование котельной

Коллектор, коллектор для обогрева пола

Система отопления пола на выставке

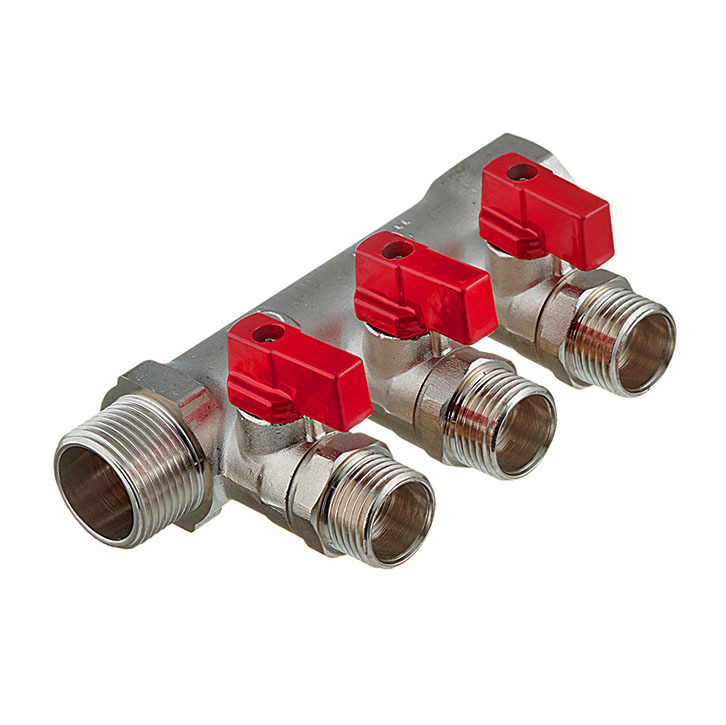

Коллектор для отопления

Водяной теплый пол Система отопления

Гидравлические трубы и клапаны в подвале

Распределительный узел, коллектор водяной теплый пол

.

---

Смотрите также

• Унифит теплый пол
• Схема подключения одножильного теплого пола к терморегулятору
• Устройство стяжки теплого пола
• Теплый пол под доску
• Что делать если кондиционер дует теплым воздухом
• Как заклеить кондиционер в поезде чтобы не дуло
• Как залить теплый электрический пол
• Теплый пол инфракрасный пленочный укладка
• Простыл под кондиционером как лечить
• Смесительный узел теплого пола
• В коридоре теплый пол

Труба для теплого пола Valtek: виды, преимущества, назначение

Содержание статьи:

• Виды труб для теплого пола
• Технические характеристики
• Преимущества труб Valtek
• Инструкции по установке
• Цель и область применения
• Популярные продукты valtek

Иногда достаточно предусмотреть теплый пол, чтобы получить комфортную температуру в помещении. Такое отопление может быть электрическим или водяным. Для последнего используется трубопровод для циркуляции горячей воды. Труба для теплого пола Valtek – это высококачественный материал, используемый для отопления жилых и общественных помещений.

Виды труб для теплого пола

Трубы Valtek из сшитого полиэтилена — прочного и долговечного материала

Для обогрева водяного теплого пола применяются трубы из следующих материалов:

• металлополимер;
• из сшитого полиэтилена марки РЕХ;
• из сшитого полиэтилена марки PE-RT.

Следует ознакомиться с характеристиками этих материалов.

Металлополимер

Состоит из металлического каркаса и пластика. Алюминиевый каркас обернут полосами полиэтилена частично внахлест друг на друга, не оставляя зазора. Под действием высокой температуры все элементы свариваются между собой, образуя прочную конструкцию.

Металлополимерные трубы прочны, химически стойки, не подвержены коррозии, на внутренних стенках не образуются солевые отложения. Подходит для питьевой воды и отопления, в том числе для теплых полов. Допустимое давление 16 атм, температура жидкости +900С.

Сшитые модели PEX

Трубы PEX из сшитого полиэтилена гибкие, прочные, выдерживают высокие и низкие температуры, имеют срок службы 50 лет. Используется для подачи горячей и холодной воды, легко гнется, хорошо складывается.

Модели из сшитого полиэтилена PE-RT

Трубопроводы из полиэтилена данной марки эластичны, выдерживают механические нагрузки. Различают высокое и низкое давление. Подходит для отопительного прибора, температура теплоносителя не должна превышать +950С, давление — 20 атм. Диаметр 16 и 20 мм.

Технические характеристики

Равномерный обогрев теплого пола Валтек обеспечивает коллектор

Теплый пол Валтек имеет особенности, отличающие его от аналогичных систем отопления и делающие его удобным в использовании.

• Отопительный агрегат нагревает теплоноситель до 40°С, что оптимально для жилых помещений и других мест длительного пребывания людей. Нагрев происходит постоянно, охлаждающая вода смешивается с горячей.
• Система оснащена гребенкой труб с отводами на различные зоны помещения, обеспечивающими его равномерный прогрев.
• На вводе стоит расходомер, регулирующий давление в сети в зависимости от длины трубопровода.
• В нижней части конструкции уложен теплоизоляционный слой в виде фольгоизолирующего покрытия. На него наносится маркировка, позволяющая разложить трубы по принятой схеме.

Важным моментом является оснащение системы устройствами автоматики. С его помощью регулируется температура в помещении в зависимости от окружающего микроклимата.

Преимущества труб Valtek

При высокой плотности покрытия расходы на отопление дешевле

Системы отопления Valtec, изготовленные с использованием инновационных технологий, имеют ряд преимуществ:

• Может устанавливаться в холодных помещениях, где нет системы отопления. Для предотвращения замерзания охлаждающей жидкости в нее добавляют антифриз.
• Низкое энергопотребление, так как нет необходимости нагревать воду до высоких температур за счет отсутствия теплопотерь.
• Срок службы 50 лет обеспечен высоким качеством комплекта оборудования. Трубы теплого пола Valtec не обшиваются изнутри при прокачке жесткости из-за гладких стенок.
• Автоматика отопления. Сначала производятся настройки, обеспечивающие требуемый микроклимат в помещении.

Трубы спрятаны в пол, не портят интерьер помещения, не занимают полезную площадь. Компания предлагает полный комплект деталей для монтажа отопления. Дополнительно можно приобрести материалы для тепло- и гидроизоляции и устройства полов.

Инструкция по монтажу

Теплый пол перед заливкой стяжки угнетают на 3-4 дня

Для того, чтобы отопление создавало в помещении комфортную температуру, проектировщики сначала выполняют теплотехнический расчет. При этом учитываются площадь помещения, наличие других источников тепла, теплопроводность ограждающих конструкций.

При установке отопительного прибора в отдельной квартире необходимая мощность теплого пола 90 Вт/м2 для жилых комнат с утепленными стенами, для помещений с повышенной влажностью это значение увеличивается до 150 Вт/м2.

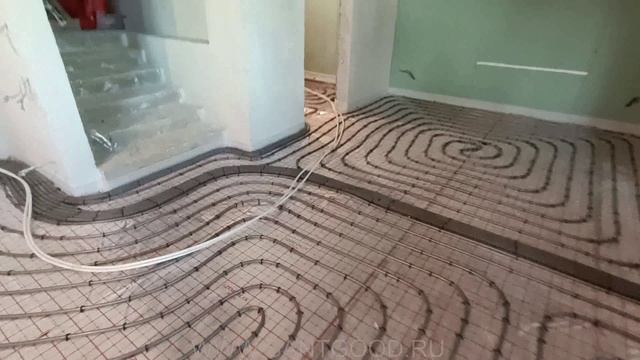

Последовательность работ по укладке пола с водяным обогревом:

1. Устройство основания выполнено из бетона.
2. Укладка гидроизоляции.
3. Слой теплоизоляции из фольгированного изолята.
4. Разметка мест укладки и крепления труб.
5. Установка и подключение узла ввода.
6. Эксплуатационные испытания системы под давлением.
7. Наладка аппаратуры автоматического управления.
8. Заливка цементной стяжки.
9. Укладка полов.

Стяжка заливается после гидравлических испытаний трубопроводов. Убедившись в отсутствии протечек и равномерном прогреве труб по всей поверхности, можно делать стяжку и укладывать напольное покрытие.

Назначение и область применения

Систему подогрева пола Waltek можно использовать в любом помещении

Теплые водяные полы Валтек – универсальная система обогрева при использовании полов из плитки, паркета, ламината.

Полы удобны для обогрева больших помещений. Их используют на дачах, городских квартирах, спальнях и игровых в детских учреждениях.

Тепловые потоки, проходя через покрытие, равномерно распределяются в пространстве, не пересушивая воздух.

Популярная продукция valtek

Помимо самих трубопроводов, система водяного отопления Valtek включает в себя коллекторный блок. Он содержит термостаты, смесительные узлы, регуляторы температуры. Коллектор подключает отопление к общему водопроводу. В многоэтажном доме необходимо иметь блок на каждом этаже. В состав комплектующих входят распределительные плиты, подложки и маты для теплоизоляции, хомуты для труб.

Теплый пол Valtec пользуется популярностью у потребителей, получает положительные отзывы, свидетельствующие о высоком качестве продукта. Комплектация, включающая в себя необходимые для сборки элементы, упрощает монтаж трубопровода. Долгий срок эксплуатации позволяет длительное время получать тепло в доме без ремонта или замены трубопроводов.

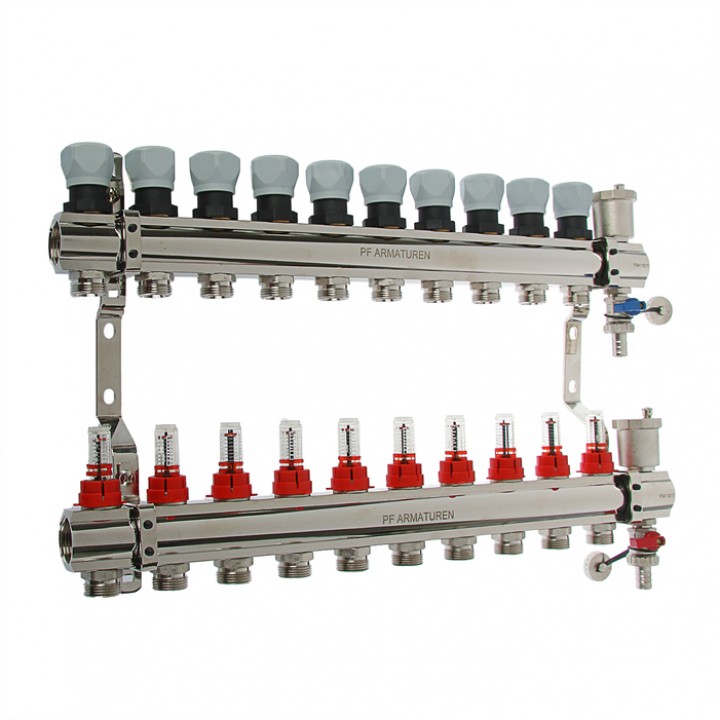

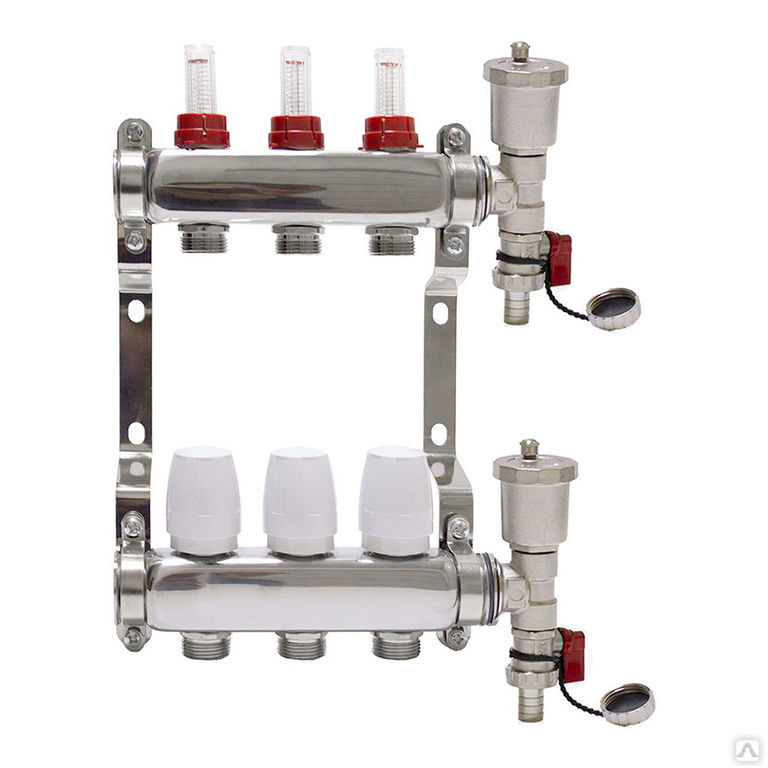

Коллектор теплых полов Valtec с расходомерами и без, балансировка

Плюсы системы Valtec

Спецификация смесительного узла Valtec для теплого пола

Перед началом монтажа и выбором смесительного узла для теплого пола Valtec необходимо проанализировать преимущества водяного контура этого типа.

• Благодаря качественным материалам, прочным креплениям обеспечивается надежная работа.
• Компоненты модульной конструкции точно подогнаны друг к другу, что исключает риск утечек.
• Изготовитель предусмотрел производство сопутствующих материалов, необходимых для тепло- и гидроизоляционного оборудования.

Инструкция по расчету

Чтобы правильно разработать проект укладки теплого пола, потребуется предварительный расчет основных показателей, ориентируясь на их средние значения.

Установка водяного теплого пола своими руками

Необходимо учитывать различные факторы, в том числе роль водяного пола как основного вида отопления или его использование в качестве дополнительного источника тепла. Поскольку детальный расчет для самостоятельного выполнения — сложный процесс, на практике используются усредненные параметры.

Схема подключения смесительного узла Valtec

• Номинальная мощность находится в диапазоне 90 — 150 Вт/м2. Более высокие значения выбираются для помещений с повышенным уровнем влажности.
• При расчете шага укладки необходимо ориентироваться на диапазон 15–30 см. С этим показателем удельная мощность нагрева находится в обратно пропорциональной зависимости. То есть чем больше шаг, тем меньше мощность.

  Тепломеханическая схема насосно-смесительного узла
• Несмотря на то, что при большом диаметре труб по ним проходит большее количество теплоносителя, ограничителем этого показателя служит толщина стяжки, которую не рекомендуется делать слишком большой, чтобы не создавать чрезмерной нагрузки на пол. Поэтому в расчет принимаются трубы Valtec из современного сшитого полиэтилена с антидиффузионным покрытием, диаметром от 16 до 20 мм, а соединительными деталями выступают пресс-фитинги Valtec.

После определения основных параметров может быть разработана схема, по которой в точном масштабе определяется наиболее рациональная укладка труб. После этого рассчитывается их общая длина. При этом продумывается, где будут располагаться насосно-смесительный узел и элементы управления.

Как собрать коллектор?

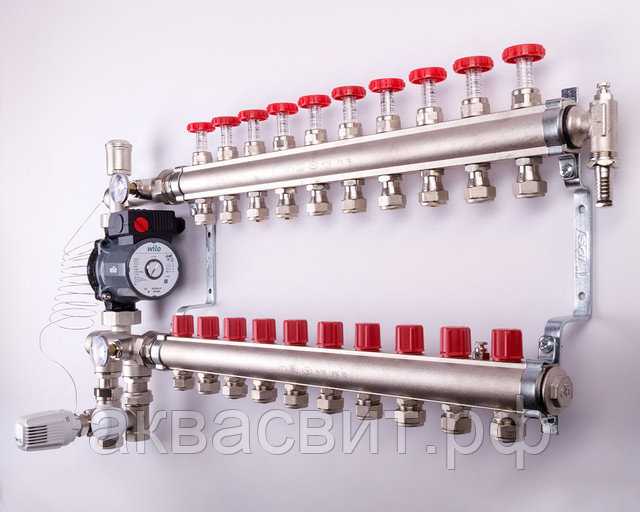

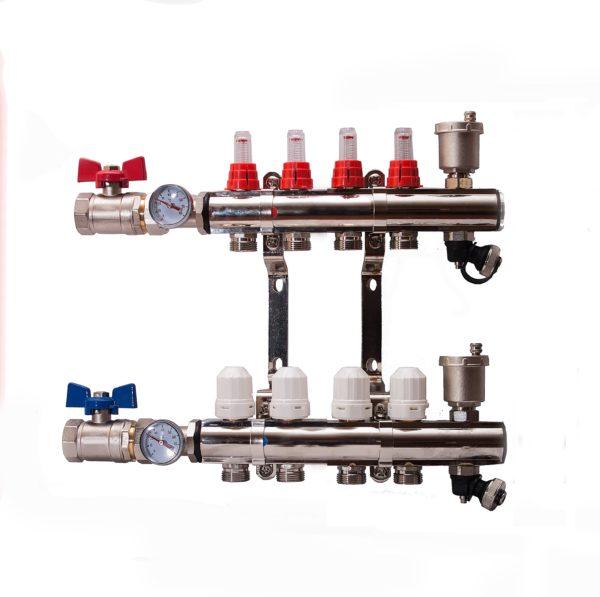

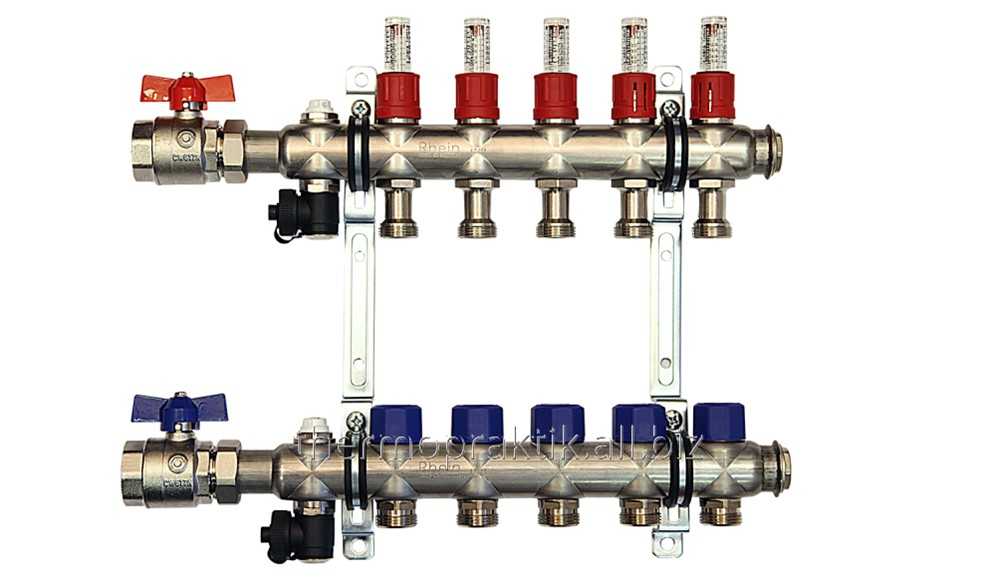

Распределительный блок Valtec в сборе. На горячей трубе уже установлены расходомеры. На холодной линии есть термоголовки, но на изделии могут быть только выводы для подключения устройств контроля температуры. Они защищены пластиковыми заглушками. Производитель дает возможность выбрать, какую автоматику ставить: термоголовку, сервопривод.

К коллекторной группе необходимо подключить несколько мелких элементов:

1. Справа к трубкам подсоединены запорные вентили. В комплект входят 2 шт.
2. Поплавковое устройство соединено с клапанами для выпуска воздуха.
3. Дренажные клапаны подсоединяются напротив вентиляционных отверстий на нижней стороне труб.
4. Концы гребенки закрыты заглушками.

Рекомендуем: Как выбрать материал для водяного теплого пола?

Циркуляционный насос и трехходовой или двухходовой клапан отдельно подключаются к коллектору. Эти устройства продаются отдельно. Они подключаются слева от трубки, в которую поступает холодный теплоноситель. Используйте латунные резьбовые соединения.

Холодный и горячий контуры снимаются с металлических труб, которые подсоединены к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами установлен циркуляционный насос с датчиком температуры.

Регулировка ротаметра проводится при проверке системы отопления. Защитную гильзу необходимо снять с устройства. Используя красное кольцо, верхнюю втулку, установите ротаметр на ноль.

Затем с помощью той же втулки устанавливается клапан на о для больших помещений, на о для маленьких помещений. Для фиксации параметров ротаметра нижнее кольцо поворачивают вправо до упора.

Верните защитный колпачок на место. Расходомер с переменным сечением может не иметь стопорного кольца. При этом скорость заполнения трубопровода устанавливается без фиксации. Работу клапана следует регулярно проверять.

Коллекторы «Валтек» для теплого пола устанавливаются с жидкостной системой отопления. Теплоносителем может быть вода, антифриз, гликолевые наполнители, которые не замерзают при низких температурах. Если система отопления не используется, то сливать теплоноситель не нужно.

Количество цепей на распределительном блоке 3-12 шт. При необходимости к ним можно подключить дополнительное оборудование, чтобы увеличить пропускную способность теплоносителя во все помещения дома.

Гребень крепится на стене или размещается в распределительном шкафу. Производитель дает 10-летнюю гарантию на оборудование. Сервисные центры расположены в Санкт-Петербурге, Москве. Устройство прослужит более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого термостата работа блока управления теплым полом может осуществляться через электронные гаджеты.

Рекомендуем: Как выбрать пластификатор для теплого пола?

YouTube ответил с ошибкой: доступ не настроен. YouTube Data API ранее не использовался в проекте 268921522881 или отключен. Включите его, посетив https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881, а затем повторите попытку. Если вы недавно включили этот API, подождите несколько минут, пока действие распространится на наши системы, и повторите попытку.

Похожие сообщения
• Как работает автоматика теплого пола?
• Как положить пенополистирол для теплого пола?
• Как соединяются трубы PEX для теплого пола?
• Как собрать коллектор для теплого пола?
• Как подключить смесительный клапан для теплого пола?
• Каковы характеристики напольного отопления Aura?

Основные характеристики смесительного узла

Для эффективного функционирования установленного водяного контура необходимо правильно рассчитать всю систему и правильно установить смесительный узел напольного отопления Valtec в соответствии с положениями, которые отражены в инструкция прилагается к комплекту.

Схема подключения смесительного узла к разным видам отопления

Параметры насосно-смесительного узла:

• сечение труб ¾», коллекторов — 1″;
• в конструкции 12 патрубков;
• насосная система длиной 18 см;
• температурный режим нагреваемой воды в системе поддерживается до 90°С;
• максимальное значение давления — 10 бар;
• пропускная способность — 2,75 м3/ч.

  Спецификация насоса и смесительного узла Valtec

Трубы имеют наружную резьбу с соединением евроконус.

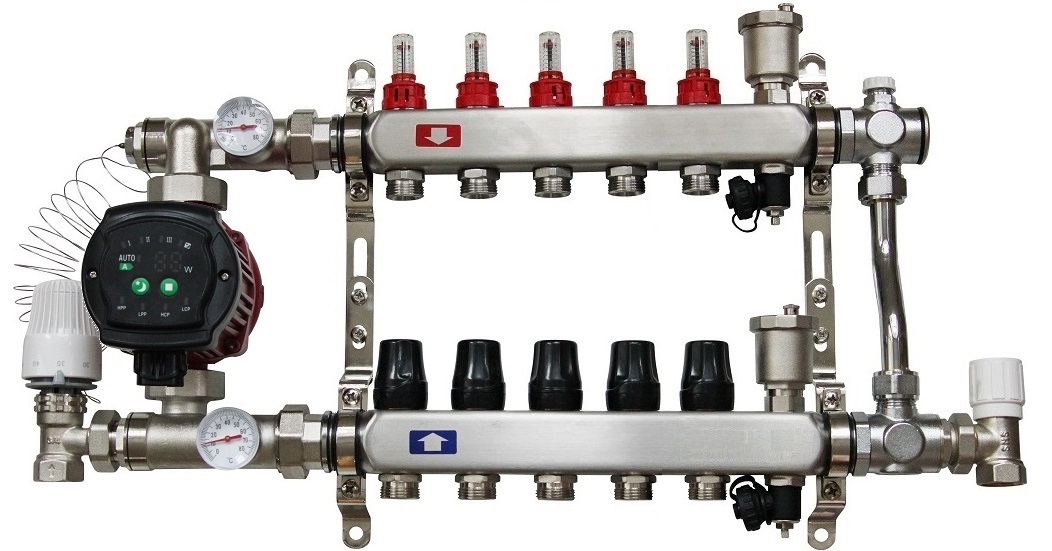

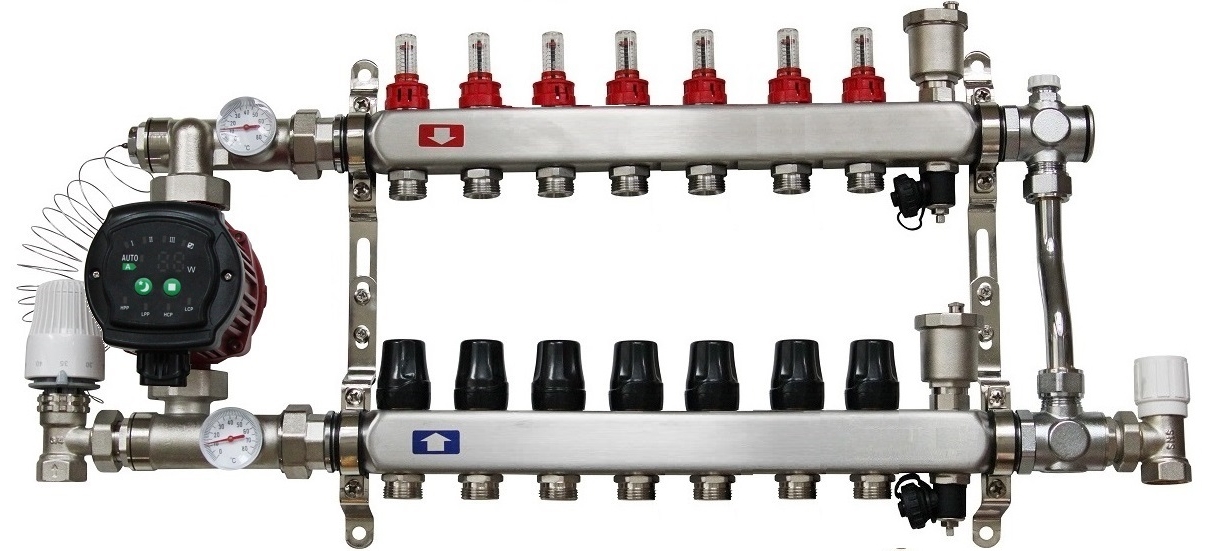

Насосно-смесительный узел для теплого пола

Функциональные возможности

Основное назначение насосно-смесительного узла – стабилизация температуры теплоносителя при его поступлении в водяной контур за счет его смешения с водой из обратки. Таким образом, оптимальное функционирование теплого пола происходит без перегрева.

В комплект Combi входят следующие сервисные элементы:

Для регулировки узла используются следующие органы:

К узлу VALTEC COMBIMIX допускается подключение неограниченного количества ответвлений теплого пола суммарной мощностью не более 20 кВт

• балансировочный клапан на второй контур, обеспечивающий смешивание в необходимой пропорции теплоносителей из подающего и обратного трубопроводов для обеспечения заданной температуры;
• Клапан балансировочно-запорный на первом контуре, отвечающий за подачу в агрегат необходимого количества горячей воды. Позволяет полностью перекрыть поток при необходимости;
• перепускной клапан для открытия дополнительного перепускного клапана для обеспечения работы насоса, когда все регулирующие клапаны закрыты.

Схема подключения разработана с учетом возможности подключения необходимого количества ответвлений теплого пола к насосно-смесительному узлу с общим расходом воды не более 1,7 м3/ч. Расчет показывает, что аналогичное значение расхода теплоносителя при разности температур 5°С соответствует мощности 10 кВт.

Если к смесительному узлу подключено несколько ответвлений, целесообразно выбрать коллекторные блоки из линейки Valtec с обозначением VTc.594, а также VTc.596.

Коллекторный шкаф

Одним из важных моментов при проектировании системы водяного теплого пола является определение места расположения коллекторного шкафа. Для его размещения в стене нужно сделать отверстие 60 см на 40 см, глубиной 12 см. В эту нишу устанавливаем тумбу, в которой обязательно разместим смесительный узел Valtec для теплого пола. Смесительный узел – это основной элемент теплого пола, в котором смешивается горячая вода из котла и холодная вода из системы обратной циркуляции.

Регулирует температуру и расход горячей воды, соединяет контуры. В этом агрегате установлены все необходимые контрольно-измерительные приборы, с его помощью вы всегда сможете поддерживать заданную температуру и хранить тепло своего дома. При установке шкафа мы первыми закрепим концы тех труб, которые подают горячую воду и направляют воду в котел на отопление. Труба для теплого пола должна быть изготовлена ​​из надежных и экологически чистых материалов, для Valtec она может быть многослойной, полиэтиленовой или металлопластиковой (стандартный размер 1,6 см в диаметре). Эти материалы отличаются прочностью и эластичностью, они достаточно прочные, с гладкой поверхностью. По своим характеристикам они теплопроводны, не подвержены коррозии. Выбор трубы для теплого пола – непростая задача. Сейчас этим занимается достаточное количество производителей, но трубы Valtek зарекомендовали себя положительно. Они прослужат долго – около 50 лет.

Алгоритм монтажа

После выполнения предварительного расчета всех составляющих начинается непосредственно монтаж теплого пола, предполагающий прохождение нескольких этапов.

Схема теплого пола

• Установка в заранее выбранном месте распределительного шкафа. В нем размещается модуль, состоящий из коллекторного блока и насосно-смесительного узла с шаровыми кранами, через который будет производиться подключение к высокотемпературному контуру.
• Подготовка плоскости пола. При наличии существенных нарушений принимаются меры по их устранению. Самый эффектный вариант – черновая стяжка.

  Схема подключения насосно-смесительного узла к теплому полу
• Фиксация по периметру демпферной ленты, служащей элементом, компенсирующим возможное расширение стяжки, возникающее при ее нагреве. Его крепят к стенам так, чтобы после отделки оставался излишек, который перед установкой плинтуса обрезается.
• Оборудование для утепления путем укладки на выровненный пол плит пенополистирола с монтажными бобышками, под которые при необходимости укладывается гидроизоляция.
• Предварительно разработанная схема служит ориентиром для последующей разводки труб.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме необходимо произвести предварительный расчет. Вы можете сделать приблизительный расчет самостоятельно, выполнив следующие шаги:

1. Определите расположение коллектора. Чаще всего его монтируют по центру пола.
2. Попробуйте схематически изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы расходуется 6,5 метра трубы, длина трубы не должна превышать 100 метров, контуры должны быть все примерно одинаковыми.
3. Определяемся с метражом всех контуров и в общем можно приступать к установке.

Также не забудьте сделать тепловые расчеты здания. В интернете есть много готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на квадратный метр, то теплый пол не потребует дополнительных отопительных приборов.

Индивидуальная настройка

Для подсоединения труб к коллекторам используйте труборез для обрезки до нужной длины, калибратор для снятия фаски и компрессионный фитинг. Детальный расчет в домашних условиях провести сложно, поэтому необходимо изучить инструкцию, в которой подробно расписана настройка насосно-смесительного узла в определенной последовательности.

• Термоголовка снята.
• Для балансировочного клапана вторичного контура производительность рассчитывается по формуле.

  Два варианта смесительного узла

kνb = kνt {[(t1 — t12) / (t11 — t12)] — 1},

где kνt — коэффициент = 0,9 пропускная способность клапана;

t1 — температура воды первого контура на подаче, °С;

t11 — температура второго контура на подаче теплоносителя, °С;

t12 — температура воды обратного трубопровода, °С.

Расчетное значение kνb должно быть установлено на клапане.

• Установка требуемого режима работы перепускного клапана при установке максимального значения перепада давления 0,6 бар.
• Для эффективного функционирования теплого пола регулируется необходимая скорость насоса. Для этого необходимо определить величину расхода теплоносителя в системе второго контура, а также потери давления, возникающие в контурах, расположенных после агрегата.

  Оборудование узла смешения Valtec

Расход G2 (кг/с) определяется по формуле:

G2 = Q / [4187•(t11 — t12)],

водяной контур, подключенный к смесительному узлу, Дж/с;

4187 [Дж/(кг•°С)] — теплоемкость воды.

Для расчета потери давления используется специальная программа гидравлического расчета. Для определения скорости насоса, которая устанавливается с помощью переключателя, по расчетным показателям используется номограмма, которая есть в инструкции, прилагаемой к конструкции теплого пола.

Схема подключения контуров теплого пола

• Выполняются операции по регулировке балансировочного клапана на первичном контуре.
• Терморегулятор настроен на температуру, необходимую для комфортного обогрева.
• Выполняется пробный запуск системы.

При отсутствии протечек остается выполнить бетонную стяжку, а после ее полного застывания уложить напольное покрытие.

Разновидности

Существуют следующие виды механизмов регулировки температуры водяного теплого пола:

• Нормально открытый. Клапан находится в открытом состоянии по умолчанию, если нет напряжения. В этой модели теплоноситель может свободно проходить через клапан;
• Нормально закрытый. В этом варианте клапан по умолчанию закрыт. При отсутствии напряжения теплоноситель в систему не поступает;
• Универсальный. Эти модели могут переключаться в один из режимов, где клапан будет находиться в закрытом или открытом состоянии.

Нормально открытый сервопривод

Сервопривод Watts 22CX нормально закрытый 220В

Универсальный

с подогревом насосов2

группа повысит производительность1 90 теплый пол. Этот блок упростит эксплуатацию и установку. Его можно отремонтировать в любой момент без снижения его функциональности. Устройство представляет собой механизм, распределяющий поток теплоносителя между котлом или опорной магистралью и теплым полом.

Содержание

1. Основные типы коллекционеров
2. из нержавеющей стали
3. изготовлены из полипропилена
4. Латунь
5. Дизайн
6. с различным количеством контур
7. Полные варианты насоса
8. с показателем потока
9. .
10. Коллекторная группа своими руками

Основные виды коллекторов

Нержавеющие коллекторы служат дольше латунных или металлических

Схема работы устройства следующая — вода из бойлера поступает в накопительный бак. Такой бак располагается на высоте над «гребенкой». Теплоноситель поступает в распределитель с запорной и регулирующей арматурой. От распределителя потоки расходятся в отдельные ветки. Выходные трубы собираются на дне «гребенки» для направления в котел на обогрев.

Обычно узел представляет собой кусок трубы с определенным количеством изгибов. По мере усложнения технического задания сложность увеличивается в десятки раз, сложность настройки автоматики, монтажа значительно усложняется.

Нержавеющая сталь

Коллекторы из нержавеющей стали прочнее латунных. Они имеют большое проходное сечение, что уравнивает напоры потоков разных потребителей теплоносителя. Коллектор Valtek для отопления рассчитан в среднем на 50 лет эксплуатации при давлении 10 атм. и температуре до 130 градусов.

Фирменные модели надежны — даже появление сварного шва не приводит к коррозии. Покупая модели у дешевых производителей, вы можете столкнуться с некачественным металлом и поверхностной коррозией.

Изготовлен из полипропилена

Коллектор полипропиленовый может быть собран вручную из труб и фитингов

Гребенка полимерная изготовлена ​​из полипропиленовых труб. Этот легкий материал не такой прочный, как сталь, но успешно прослужит не один год. Пластиковые коллекторы очень дешевы. Использование оправдано, когда теплоноситель циркулирует в нескольких отопительных приборах. Если главная задача — сэкономить, этот вариант подойдет.

В магазинах представлены модели с фитингами и коллекторами с отсекающими клапанами.

Для перехода на металлическое изделие с резьбой используется комбинированная фурнитура.

Пластиковые расчески распространены в Украине. Для усиления конструкции к полиамиду ПА66 в заводских технополимерах добавляется до 30% стекловолокна для повышения прочности.

Недостатком полимерных изделий являются толстые стенки. Они уменьшают сечение прохода при том же размере детали. Стальные узлы прочнее, стенки можно сделать тоньше — внутреннее сечение увеличивается и пропускает на несколько процентов больше жидкости в единицу времени при тех же условиях.

Другим недостатком полимеров является кислородопроницаемость. Армирование стекловолокном сводит его к минимуму. Но диффузия кислорода присутствует.

Преимуществами изделий из полимеров являются стойкость к агрессивным средам, электрохимической коррозии, низкая теплопроводность. При одинаковой длине трубы полимер теряет меньше тепла, чем сталь или латунь.

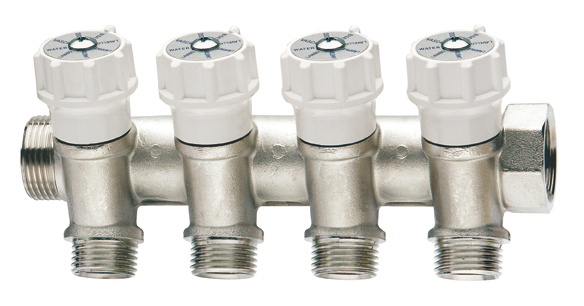

Латунь

Рекомендуется покупать латунные коллекторы с никелированием

Этот материал является лидером в производстве гребенок. Для производства в Европе изготавливается полый латунный стержень. На протяжении десятков лет из него изготавливали изделия – нарезали до необходимой длины, сверлили отверстия под расходомеры, вентили, нарезали резьбу. Штампованные модели также присутствуют на рынке.

Из-за роста цен на латунь производители перешли на более дешевые материалы — сталь и пластик. Тем не менее, латунные модели по-прежнему предпочтительнее. У них есть один недостаток — вымывание цинка. Но нивелируется хромированием или никелированием поверхности.

В условиях низких температур преимущества малого расширения латуни нивелируются и являются относительными.

Особенности конструкции

Коллектор распределяет теплоноситель по каждому контуру теплого пола

Из-за характерного внешнего вида монтажники систем отопления называют коллектор «гребенкой». Это сложный узел. Он умеет перенаправлять поступающие потоки теплоносителя на разные контуры обогрева полов. Усовершенствованные устройства деаэрируют теплоноситель, регулируют его температуру и объем подачи.

Коллектор выступает посредником между котлом и потребителем. Состоит из 2-х узлов:

• гребенка подачи СОЖ;
• возвратная гребенка для возврата остывшего теплоносителя в котел или магистральную трубу.

Пара гребенок составляет коллекторную группу, они распределяют тепло по большому количеству контуров и отопительных приборов. На выходах гребенки размещены выпускные клапаны запорного или регулирующего типа. Они перекрывают теплоноситель или изменяют объем подачи в контуры. Закрытие одного из каналов позволяет производить ремонт без отключения других потребителей.

На корпус гребенки монтируются дополнительные устройства для повышения эффективности системы отопления:

• расходомеры;
• клапаны для выпуска воздуха и воды;
• теплосчетчики.

Если не удается добиться равноправия контуров отопления, в них включают циркуляционный насос, выравнивающий объем прохода жидкости.

С разным количеством контуров

Чем больше комнат в доме, тем больше контуров теплого пола необходимо подключить к коллектору

Необходимость в коллекторе возникает при наличии двух и более контуров отопления. Это удобно при радиальной обвязке для создания системы теплого пола – индивидуально для каждого обогревателя.

Отопительная система рассчитана на десятки лет. Он утоплен в стяжку пола и не снимается. Поэтому коллекторная группа имеет возможность блокировать сразу несколько каналов. Каждый контур в такой системе отключается на ремонт, профилактику, аварийные работы.

Раньше коллекторы собирались из множества тройников вместе с запорной арматурой. Сейчас технологии позволяют производить продукт в соответствии с потребностями заказчика. Готовая группа коллекторов состоит из двух матриц с диаметром отверстия 1 дюйм. Этот диаметр используется в большинстве случаев. Выходы для отопительных приборов — 0,5″, при необходимости выравнивания с малыми диаметрами комплектуются переходниками на ¾».

На рынок поступают сборные коллекторные группы с количеством точек подключения от 2 до 12.

Коллекторные группы являются центральным элементом системы водяного теплого пола. Основным модулем самих коллекторов являются смесительные узлы-группы.

В индивидуальном жилищном строительстве блоки подключаются к системе высокотемпературного отопления. Теплоноситель с такой температурой не может прогреть пол, иначе начнется деформация материалов, из напольного покрытия будут выделяться вредные вещества, к тому же нельзя ходить босиком. Снизьте температуру, введя смесительные группы. При подаче холодной воды из обратки теплоноситель достигает значений, предписанных СНиП – 26 градусов для помещений с постоянным нахождением людей, 31 градус – с временным пребыванием, 35 ​​градусов – по оси отопления санузла линия.

Смесительные группы необходимы при разводке потоков на высокотемпературные котлы, идущие к радиаторам отопления и для теплых полов.

Варианты комплектации насосов

Циркуляционный насос ускоряет движение теплоносителя в системе

Групповой смесительный узел состоит из регулирующего клапана и циркуляционного насоса, предназначенного для принудительной циркуляции рабочей среды в системах отопления. Чем больше собрано коллекторных групп, тем более мощный насос нужен.

Насос Grundfos серии UPS эксплуатируется круглосуточно во всех типах систем отопления. Скорость насоса регулируется ступенчато. Помимо теплого пола есть возможность подключения до 3-х радиаторов батарей, поэтому регулировка мощности очень кстати. Подобный механизм работает от бытовой розетки с напряжением 220 В, экономичен, не шумит. Эти характеристики важны для использования в отоплении частных домов.

С расходомером

Расходомеры являются обязательным атрибутом системы отопления. Они необходимы для регулирования расхода теплоносителя из-за разной длины труб. Без них сопротивление в коротких трубах меньше, чем в длинных. Это разбалансирует систему водоснабжения. Расходомер создает равномерную циркуляцию рабочей среды во всех контурах системы.

Возможна эксплуатация системы теплого пола без расходомера. Но добиться точной регулировки температур не получится – инерция теплого пола большая. Вам придется подождать, пока он остынет, чтобы отрегулировать запорный клапан. При ручной регулировке придется запомнить положение клапана. Расходомер маркируется.

Иногда комплекты коллектора для теплого пола с расходомером стоят дешевле, чем отдельный коллектор с подводящими кранами.

Критерии выбора клапана

Трехходовой клапан в коллекторе позволяет поддерживать заданную температуру теплоносителя

Если циркуляционный насос регулирует расход рабочей жидкости, то регулирующий клапан ограничивает жидкость по температуре. Автономный котел вырабатывает теплоноситель с температурой 95 градусов. В системе отопления вода ненамного холоднее – 80-90 градусов. Нормальная температура жидкости в теплых полах 35-55 градусов. Регулирующий термостат определяет температуру потока рабочей среды и дает команду клапану на открытие отверстия от обратного хода. С прохладной водой температура падает. При достижении температуры в трубах 55 градусов циркуляционный насос отключается от сети термостатом, после чего объем проходящего теплоносителя уменьшается.

Трехходовой клапан представляет собой узел с 1 выходом и 2 входами. Плунжер клапана открывается датчиком температуры, расположенным в клапане.

При выборе клапана учитываются следующие показатели:

1. Объем помещения для обогрева. Небольшие помещения не требуют сложных узлов автоматизации. Балконы, туалеты, коридоры легко работают под присмотром простейших устройств. Для обогрева больших площадей требуется автоматический клапан со встроенным датчиком температуры открытия диафрагмы.
2. Объем пропущенной жидкости. Этот показатель определяется при написании проекта системы отопления. Клапан должен соответствовать требованиям к расходу жидкости. В противном случае он потерпит неудачу.
3. Диаметр поперечного сечения для подключения к трубам отопления. Адаптеры используются с разной скоростью.
4. Материал изготовления. Качественные клапаны изготавливаются из бронзы или латуни – материалов с малым коэффициентом расширения. Они не меняют своих свойств при контакте с горячим теплоносителем.

Трехходовой клапан — сложная деталь. Необходимо выбирать надежные модели известных производителей. Гарантия, технические характеристики, сертификат, протокол испытаний проверяются при покупке.

Перед установкой клапан необходимо проверить — установить минимальное значение температуры управляющего кольца и пропустить струю горячей воды. Исправный клапан должен перекрывать этот поток.

Отопление жилых домов с двумя и более этажами предполагает использование нескольких водяных контуров разной протяженности. Комбинация трехходового клапана и сервопривода с регулятором позволяет подавать горячий теплоноситель в конкретное помещение или направлять его для отопления.

Изначально сервопривод обогрева не входит в комплект. А вот наличие серводвигателя позволяет регулировать температуру в зависимости от времени суток.

Для клапана с электродвигателем приводами являются электромагниты или маломощные серводвигатели.

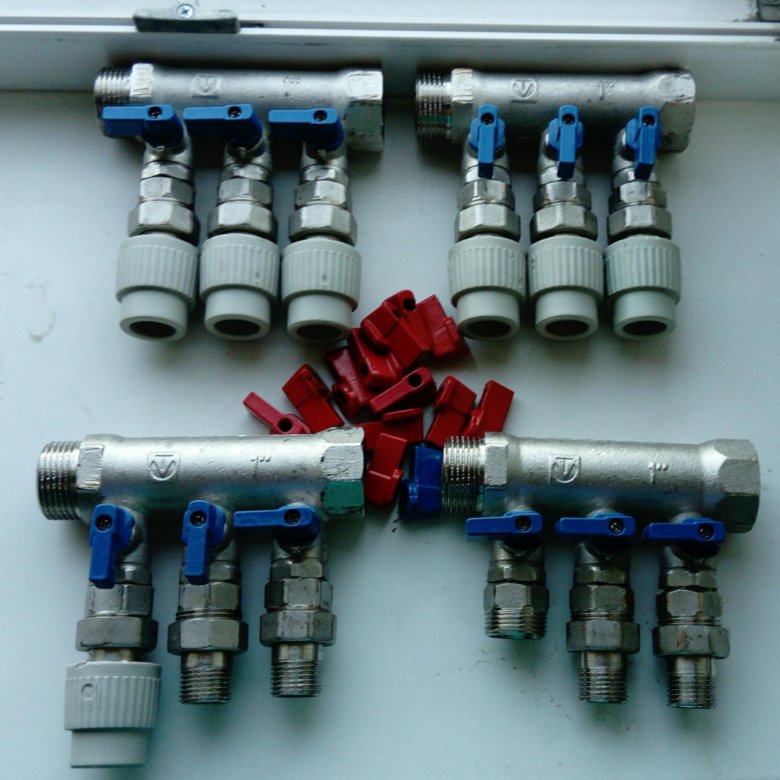

Коллекторная группа своими руками

Каждый контур в самодельном коллекторе должен перекрываться в случае проведения ремонтных работ

Найти подходящее готовое изделие не всегда возможно. Иногда проще сэкономить и сделать коллектор самостоятельно из популярного материала – полипропилена.

При расчетах произведения необходимо соблюдать золотое правило — сумма исходящих потоков равна или немного меньше входящих. Несоблюдение этого принципа грозит неравномерным распределением теплоносителя.

Плюсы самодельной системы:

• с учетом особенностей отопления без лишних элементов коллектора;
• экономия денег.

Пропиленовый коллектор, состоящий из 2 частей:

• Первая часть забирает теплоноситель из магистрального трубопровода, распределяет тепло по потребителям. В этом элементе важно сделать контуры независимыми, перекрывающимися в случае профилактики. Для этого достаточно закрыть один из кранов.
• Вторая часть регулирует давление в каждом отдельном контуре. За счет этого изменяется интенсивность циркуляции теплоносителя. От правильной настройки этой опции зависит эффективность работы потребителей тепла.

Правильная конструкция упростит создание эффективного коллектора для конкретных условий заказчика. Для правильной сборки оценивается ряд параметров системы отопления:

• количество контуров отопления;
• количество и характеристики конечного оборудования — температура, давление, мощность;
• вероятность размещения дополнительных нагревательных элементов;
• количество дополнений — датчики, насосы, краны.

После этого рассматривают способы подключения контуров к коллектору:

• подвод теплоносителя сверху или снизу от электрических или газовых котлов;
• при наличии циркуляционного насоса подключение производится с торца коллектора;
• бойлеры косвенного нагрева и котлы на твердом топливе, врезка только с торца;
• питание отопительных контуров сверху или снизу.

Проект должен быть распечатан на бумаге и изображен визуально. Строгое соблюдение размеров и пропорций поможет избежать ошибок при монтаже.

Оптимальное расстояние между форсунками — 20 см для удобства обслуживания

Расстояние между патрубками коллектора около 20 см. Меньше — усложняет обслуживание. Больше — увеличивает размер. Разделим технологию сборки гребенки на этапы:

• закупка материалов по материалам проектного задания;
• соединение трубы в соответствии с техническим заданием;
• соединительные трубы с помощью подходящих инструментов;
• тщательная очистка и герметизация стыков и швов;
• проверка герметичности закупориванием труб и подачей воды под давлением;
• установка в штатное место после отверждения герметика и краски.

Расческа легко создается вручную. Важно серьезно отнестись к созданию проекта, соблюдать параметры труб и сборки. Собранный своими руками коллектор будет учитывать индивидуальные параметры системы.
