Эффект редуцирования пара на спутниковых обогревах продуктопроводов — Вся сила

На предприятиях химической, нефтехимической и нефтеперерабатывающей промышленности очень широко используются системы обогрева продуктопроводов с использованием паровых спутников. Зачастую они составляют до 30% в тепловом балансе предприятия. Удивительно, что столь энергоёмкому оборудованию уделяется недостаточное внимание.

Специалисты Spirax Sarco очень часто сталкиваются с решениями, когда в систему пароспутников подается пар необоснованно высоких параметров – давления и температуры. Это мотивируется ошибочным мнением, что пароспутник будет быстрее нагреваться, и снизится расход пара. К сожалению, при этом не учитываются факторы, которые приводят к прямо противоположному эффекту.

По опыту нашей компании использование в качестве теплоносителя пара с завышенными параметрами приводит к ряду отрицательных моментов:

• огромные скорости среды в пароспутнике (> 100 м/с),
• большие сопротивления в паропроводе,
• повышенный эрозионный износ оборудования,
• слишком горячий (более 1300С) конденсат на выходе из пароспутников, из-за чего требуется дополнительное захолаживание и утилизация тепла, а это ведет к усложнению и удорожанию системы.

Чтобы избежать данных проблем, необходимо снижать параметры пара при помощи локальных редукционных станций. Для решения этой задачи специалистами нашей компании были разработаны оптимальные схемы редукционных станций, основанные на использовании редукционных клапанов с пилотным управлением серии DP143, 25P, с точностью поддержания давления до 0,1 атм.

Такие станции обладают следующим преимуществами:

• нечувствительны к изменению расхода пара, что особенно важно в зимний период;
• позволяют регулировать параметры пара в широких пределах своего рабочего диапазона;
• рекомендованы к наружной установке.

В состав станции также входят узел сепарирования, предохранительный клапан, запорная арматура, фильтры и манометры (рисунок 1).

Рисунок 1. Типовая схема обвязки спутникового паропровода, разработанная специалистами
ООО «Спиракс Сарко Инжиниринг»

Проанализируем эффект редуцирования пара в расчете линии обогрева фенольной смолы.

Исходные данные приведены в таблице 1.

Таблица 1.

При создании редукционной станции необходимо:

• Рассчитать количество пароспутников, предусмотреть отвод и сбор конденсата от них, а также его сбор и дальнейшую утилизацию тепла отводимого конденсата.
• Привязать питание пароспутников к существующим узлам распитки основного паропровода, предусмотрев установку коллекторов распитки.
• Рассчитать экономический эффект от использования пара различных параметров.Рассчитать срок окупаемости локального узла РУ.

На основании расчетов можно оценить размер экономии достигаемой в результате установки редукционной станции и срок ее окупаемости (Таблица 2).

Таблица 2.

Рисунок 2. График зависимости расхода пара на спутниковые обогревы от его давления.

Анализ таблицы расчетных данных позволяет сделать вывод, что даже повышение капитальных затрат, связанное с монтированием системы спутников с большим их количеством, несравнимо мало относительно получаемого экономического эффекта при использовании пара низких параметров. К тому же, на предприятиях нефтехимической отрасли постепенно сокращают использование «мятого» пара 3 ати, и локальные узлы редуцирования позволяют значительно сократить выработку такого пара.

Таким образом, на примере достаточно распространенной задачи можно оценить эффективность использования локальных редукционных узлов, позволяющих добиться большого экономического эффекта за счет использования пара минимально необходимых параметров по сравнению с использованием пара с завышенными параметрами.

Tags: Конденсатоотводчик, Пароконденсатная система, возврат конденсата, конденсат, пар, пароконденсат, пароснабжение, пищевой, производство, производство пара, редукционный клапан, тепловая энергия, теплоноситель, теплообенник, теплообмен, экология

ООО Сигнал (Нижнекамск) — официальный сайт, отзывы, цены, прайс-лист, товары, услуги, адрес — ID243553

• Пожаловаться

Контакты

---

• Телефон: +7 (987) 273-86-77
• Email: Написать
• Веб-сайт: Перейти

• Представитель компании на сайте: ООО Сигнал (ООО Сигнал)
• Фактический адрес: 423570, РТ, г. Нижнекамск, пр.Химиков, 9

Описание

---

ООО «СИГНАЛ» предлагает услуги по комплексному обеспечению Вашего предприятия запорной и трубопроводной арматурой, элементами нефтегазопроводов.

ООО «СИГНАЛ» осуществляет поставки комплектующих к различным системам трубопроводов нефти, газа, воды, воздуха, различных жидкостей, работающих в большом диапазоне давлений и температур в условиях средней и повышенной агрессивности.
Благодаря тому, что наша организация напрямую работает с производственными предприятиями, она может выполнить любую заявку по комплектации в короткие сроки (в том числе и нестандартным оборудованием, изделиями).
Среди наших клиентов производственные и строительные предприятия, коммунальные службы городов, предприятия нефтегазодобывающего комплекса по всей России и странам СНГ.

Основная продукция:
• Опоры трубопроводов подвижные и неподвижные СЕРИЯ 4. 903-10, ГОСТ 14911-82 (ОСТ 36-94-83) , ОСТ 36-146-88, ГОСТ 16127-78, Серия 5.903-13 (в. 7-95; в. 8-95)

• Болт фундаментный ГОСТ 24379.1-80, анкерный (фундаментный) болт, анкерные болты, болты фундаментные, болт по ГОСТ 24379.1-80
• Колонки управления задвижками по серии 3.901-13,
• Отводы: крутоизогнутые, штампосварные, бесшовные, гнутые, секторные сварные;
• Тройники: бесшовные приварные, штампосварные, сварные, сварные с накладками, тройники с решётками;
• Переходы (концентрические, эксцентрические): штампованные, штампосварные;
• Заглушки: эллиптические, фланцевые;
• Днища;
• Фланцы: стальные плоские приварные, стальные приварные встык (воротниковые), стальные свободные на приварном кольце, фланцы для сосудов и аппаратов стальные приварные встык, фланцы ASME, ANSI;
• Изолирующие фланцевые соединения;
• Прокладки: ПОН, ПМБ, прокладки овального сечения (кольца Армко), СНП.
• Крепёж: гайки, шпильки, болты, шайбы;

Изготовление деталей возможно из сталей: 20, 09Г2С, 10Г2ФБЮ, 09ГСФ, 20А, 20С, 13ХФА, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 15Х5М, 20ФА.

ООО «СИГНАЛ» также изготовит:
Болты (анкера) фундаментные
Блоки пружинные
Воздухосборники вертикальный и горизонтальный А1И
Грязевики абонентские
Заглушки поворотные фланцевые
Закладные конструкции по ЗК
Защитные гильзы
Камеры уровнемерные выносные КУВ
Коллекторы запитки и распитки КЗ
Колонки для управления задвижками
Опоры и подвески для трубопроводов
Отборные устройства давления
Охладитель проб по чертежу
Пробки бобышки штуцера
Пробоотборники В9-452
Расширитель прямой и угловой по ЗК
Сепараторы
Удлинители шарнирные для задвижек, вентилей
Узлы отбора проб
Узлы присоединения шлангов, рукавов
Фильтр временный к насосам ФСВ
Фильтр сетчатый фланцевый по Т-ММ ФС
Фильтр газовый ФГ
Фильтр жидкостной по ОРК
Фильтры жидкостные сетчатые СДЖ
Фланцевые соединения ФКВ, ФКП

Фонарь смотровой трубопроводный
Шайбы дроссельные и лимитные
Фланцы трубопроводные
Холодильники по Т-ММ
Высокопрочный крепеж, гайки, шайбы, шпильки
Тройниковые соединения
Прокладки любого сечения

Специальное оборудование для строительства трубопроводов.

• Троллейные подвески на полиуретановых катках (ТПП)
• Троллейные подвески на металлических катках (ТПМ)
• Центраторы звенные наружные (ЦЗН),(ЦЗН-Г),(ЦНЭ),(ЦНГ),(ЦЗА)
• Траверса для лент-полотенец (металлическая часть(ПМ) с лентами
• Подогреватели стыков труб (ПСТ)
• Опорно-направляющие кольца(ОНК)
• Подвески крюковые различной модификации (для кранов)
• Блоки крановые и монтажные

Показать все

---

На карте

---

Показать все

---

Телефонные номера с этой страницы: 79872738677

На сайте с 1 сен 2019

Новые товары и услуги компании

17 объявлений

Все объявления компании

Отзывы

• Карточка компании
• Объявления компании

---

Коллекторы распределения воды для поения животных

Валюта

доллар США

options", "triggerTarget":"#switcher-currency-trigger", "closeOnMouseLeave": false, "triggerClass":"active", "parentClass":"active", "buttons":null}}»>
• GBP — Британский фунт

Соединенное Королевство

Соединенные Штаты

• Соединенное Королевство
• Франция

Переключить навигацию

Поиск

Меню

Учетная запись

Настройки

Великобритания

Соединенные Штаты

• Соединенное Королевство
• Франция

Валюта

доллар США

options", "triggerTarget":"#switcher-currency-trigger-nav", "closeOnMouseLeave": false, "triggerClass":"active", "parentClass":"active", "buttons":null}}»>
• GBP — Британский фунт

Водяной коллектор используется для подачи воды в отдельные места для питьевых клапанов в стеллаже или вольере для животных.

Коллектор, состоящий из нескольких секций труб из нержавеющей стали, крепится непосредственно к стеллажу или ограждению клетки для животных. Коллекторы подключаются к системе распределения в помещении с помощью быстроразъемных соединений и шлангов, что обеспечивает гибкость при перемещении и подключении. Существует несколько конфигураций коллекторов, которые используются на различных стеллажах для клеток животных. Типовой конструкцией стоек с индивидуальной вентиляцией (IVC) является перевернутая S-образная конструкция. Эта конструкция заполняет коллектор водой снизу вверх, тем самым естественным образом удаляя воздух, а также обеспечивая полный обмен воды на всех уровнях коллектора. Другие конфигурации доступны для других типов стоек/загонов для животных.

                                             l

Коллектор и ответвления: в чем разница?

В чем разница между отводом и коллектором?

Существует два основных варианта, которые следует учитывать при прокладке трубы PEX в пределах жилой или коммерческой недвижимости:

1) Ответвленная водопроводная система

2) Коллекторная водопроводная система



Оба варианта имеют свои относительные достоинства (как описано ниже), например, коллекторный водопровод может помочь конечному пользователю сэкономить воду, поскольку большая часть трубы между водонагревателем и краном удалена. Однако этот вариант доступен не всегда.

Прежде чем приступить к установке, мы рекомендуем вам связаться с Uponor по адресу [email protected] для получения дополнительных рекомендаций.

Сантехнические системы

Сантехнические ответвления

Преимущества

Сантехническую систему Uponor PEX можно установить таким же образом, как и традиционную тройниковую систему, используя различные фитинги Q&E. Преимущество этого метода установки заключается в том, что в нем используется меньше трубопроводов, чем в коллекторной системе.

Недостатки

Однако у традиционного метода есть некоторые недостатки, которые следует учитывать. Стыков больше, чем в коллекторной системе, и часто они недоступны в полу или стенах. Возможны колебания температуры и давления из-за того, что одна труба имеет более одной точки водоразбора. Проектные работы более сложны, так как большинство инженеров хотят уменьшить диаметр трубы от начала системы до конца, поэтому необходимы более тщательные расчеты для определения различных размеров труб.

В целом, отводной водопровод будет лучшим выбором для монтажников, которые больше привыкли к традиционным методам монтажа с использованием таких материалов, как медные трубы и фитинги.

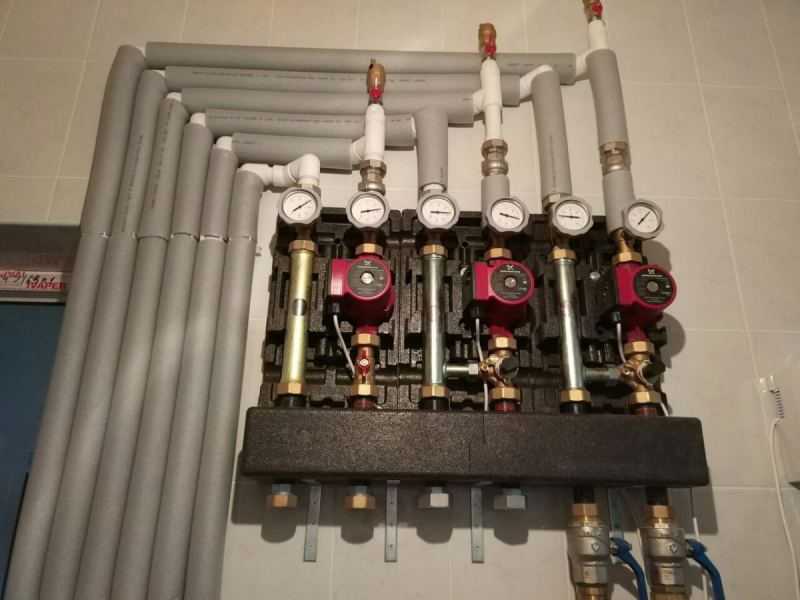

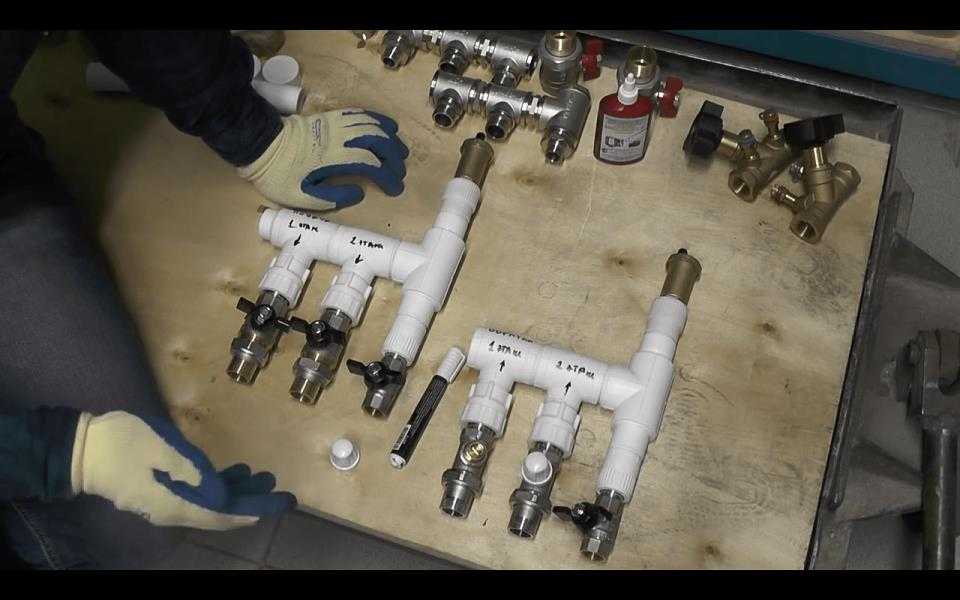

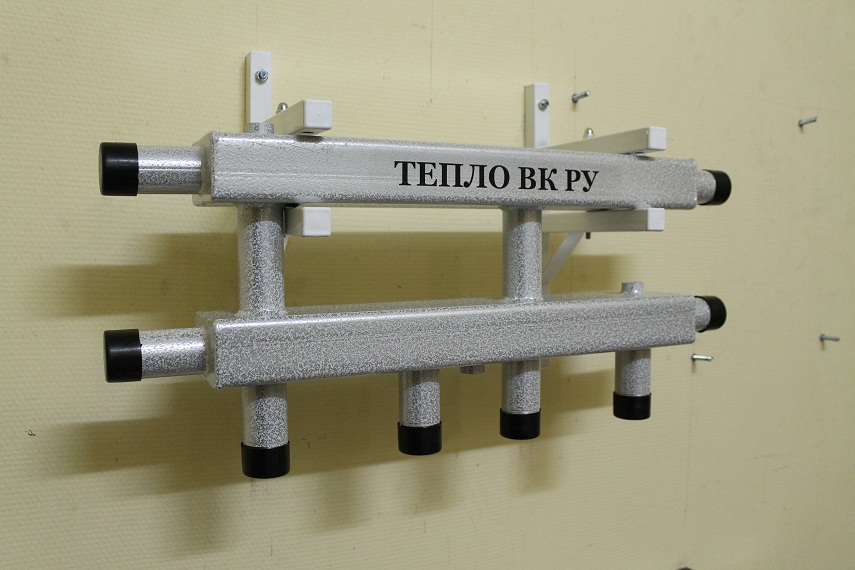

Трубопровод коллектора

Преимущества

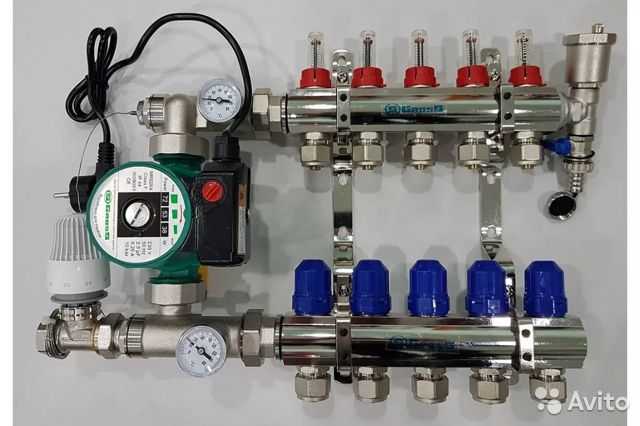

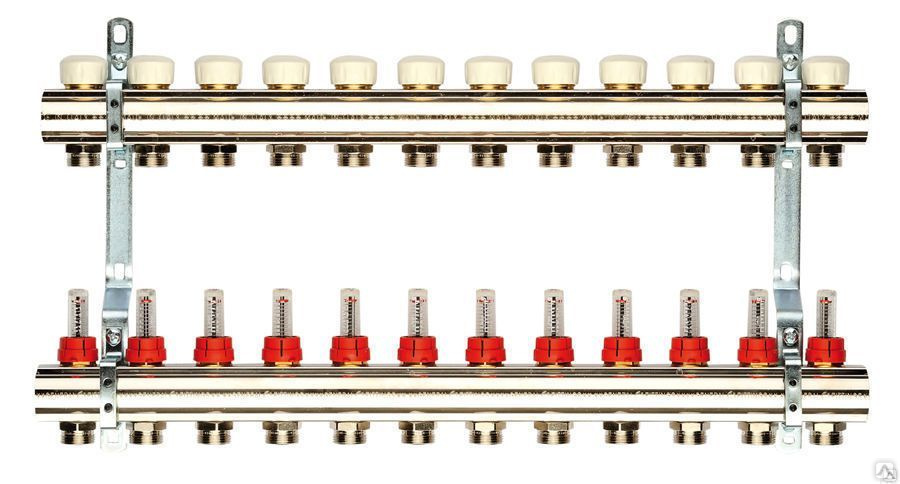

Основной принцип коллекторной системы Uponor заключается в обеспечении свободных участков трубопровода от центрального коллектора до каждого вентиля радиатора, крана или выхода воды. Система может быть спроектирована с одним единственным размером трубы от коллектора до точки водоразбора, что упрощает проектирование и монтажные работы. Благодаря стыкам только на коллекторе и радиаторе/кранах риск утечки через стыки значительно снижается, а соединения в стенах или полах отсутствуют. Поскольку на той же трубе нет других точек водоразбора, колебания давления и температуры при открытии и закрытии кранов минимальны. Небольшие диаметры труб и меньшее количество фитингов позволяют сократить время монтажа и трудозатраты.

Недостатки

Единственным реальным недостатком этой системы является то, что она не может быть установлена ​​в существующих зданиях и больше подходит для новых объектов.
