Коллектор для теплого водяного пола Valtec (Валтек)

Краткое содержание

Одним из важных узлов, обеспечивающих надежное функционирование теплого водяного пола, является коллектор. Среди многообразного ассортимента, судя по советам специалистов и отзывам потребителей, пользуются популярностью модели Valtec.

Коллектор теплого водяного пола Valtec

Функционал оборудования и его особенности

Основная функциональная роль, которую исполняет коллектор в системе теплого пола с жидкостным теплоносителем, заключается в распределении водных потоков. Внешне это труба с отводами, снабженными вентилями.

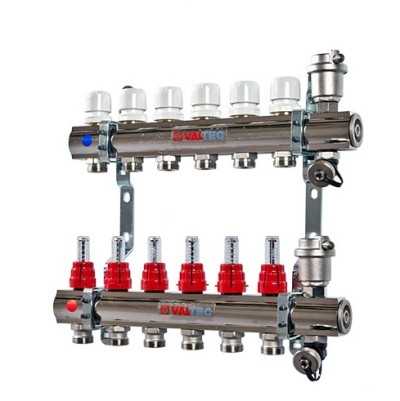

Коллекторный блок VALTEC

С помощью этого прибора исключается ненужный воздух из жидкости, проводится при необходимости слив системы. Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

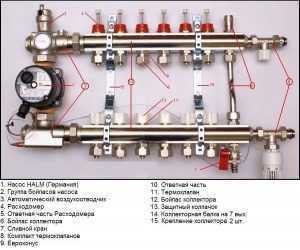

Устройство коллектора Valtec

Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната.

Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

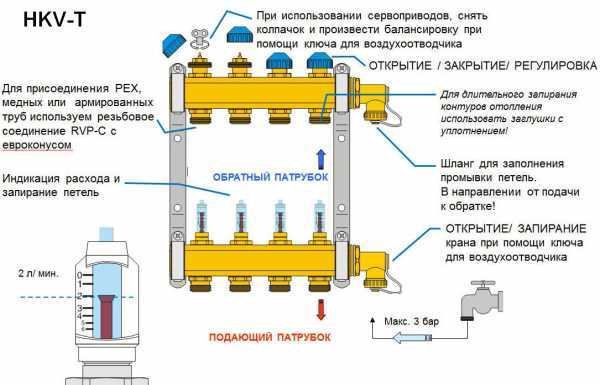

Схема коллектора

  • регулирующими клапанами;
  • расходомерами;
  • крепежными кронштейнами;
  • запорными клапанами, имеющими ручное управление;
  • отсечными клапанами;
  • торцевыми заглушками;
  • дренажными клапанами;
  • воздухоотводчиками.

Коллекторный патрубок может иметь несколько выходов (3–12). Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Достоинства

Как и вся продукция Валтек, коллектор обладает рядом положительных отличительных характеристик, обусловливающих повышенный интерес к ним со стороны потребителей:

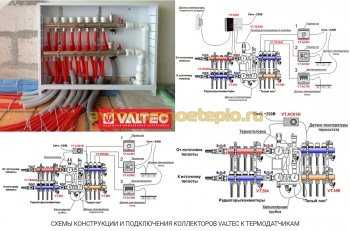

Схема подключения коллектора

  • благодаря заводской сборке весь коллекторный блок в процессе производства проходит многоуровневую неоднократную проверку на соответствие требованиям безопасности и качества;
  • изделия, поставляемые российскому потребителю, полностью адаптированы к соответствующим условиям;
  • приобретаемый коллектор Valtec имеет все необходимые сертификаты и технический паспорт.

Изготовлена труба коллектора из нержавеющей стали высокого качества марки AISI 304.

Предназначение расходомеров

По своему функционалу расходомер (или ротаметр), так же, как и вся продукция  Valtec, имеет высокие качественные характеристики. Он обеспечивает регулирование и визуальный мониторинг расхода теплоносителя, циркулирующего в петлях водяного теплого пола, подключенных к коллектору, помещенному в шкаф.

Принцип работы расходомеров коллектора

Наличие такого прибора облегчает наладку функционирования теплого пола, особенно с многоконтурной разводкой. Правильное регулирование расходомерами количества поступающего в каждый водяной контур теплоносителя обеспечивает равномерный прогрев всей поверхности теплого пола. Чтобы вручную отрегулировать расходомер, вначале измеряется труба на всем протяжении контура, поскольку устанавливаемое значение давления зависит от этого показателя.

Изучая узел, оборудованный расходомерами Valtec, необходимо обратить внимание, что на их корпусе указывается стрелкой нужное направление жидкостного потока. Шкала прибора отградуирована с диапазоном показателей от 1 до 4 л/мин.

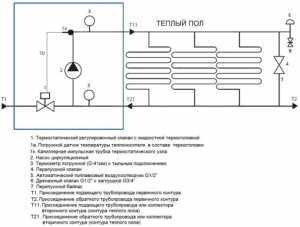

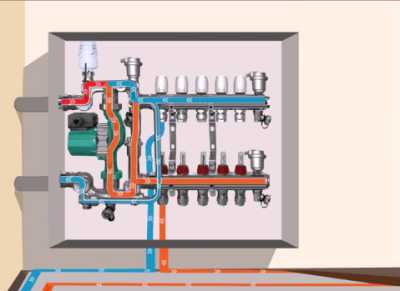

Схема работы коллектора Valtec

Монтируется расходомер с номинальным давлением, составляющим 10 бар, при установке водяного обогревательного контура на отводах обратного коллектора. Пропускная способность составляет 2,75 м3/час.  Для выполнения присоединения используется стандарт «евроконус» с накидной гайкой.

Изготавливается расходомер Valtec из латуни – корпус, из поликарбоната с прозрачной текстурой – трубка, оснащенная шкалой. Также используется полипропилен для поплавка и нержавеющая сталь – для пружины.

Теплый пол Valtec

Коллекторные шкафы

Для обеспечения полной совместимости всех узлов теплого пола в линейке продукции Valtec можно подобрать коллекторный шкаф нужных размеров. Он характеризуется увеличенной глубиной и предназначен для размещения внутри коллекторов, насосно-смесительных модулей и других элементов систем отопления.

Изготавливается шкаф Валтек из оцинкованной стали, имеющей антикоррозийное эмалевое или полимерное покрытие. На боковых стенках предусмотрена перфорация, нужная для того, чтобы подводимая к коллектору труба свободно проходила внутрь. Дверца имеет запорный замок.

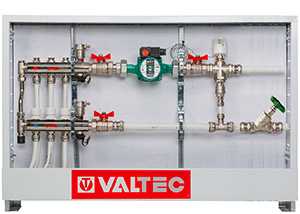

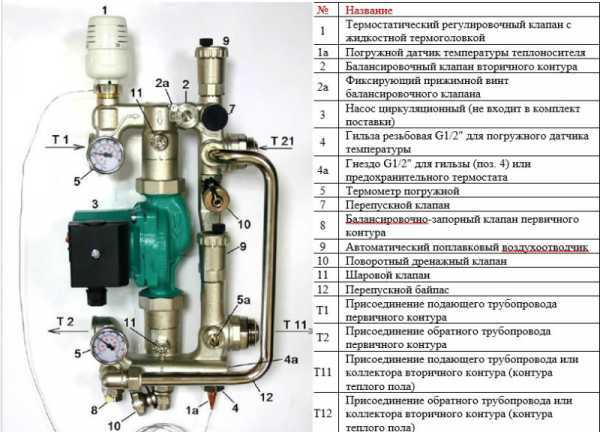

Насосно-смесительный узел VALTEC

Внутри шкаф имеет встроенные рейки, способствующие монтажу на них оборудования. Для регулирования глубины используется динамичная рама, а высоту корректируют выдвижные ножки.

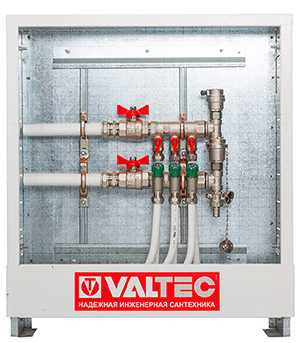

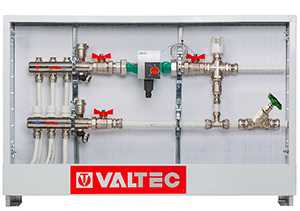

Коллекторный шкаф для теплого пола

Анализируя преимущества этого вида изделий Valtec, можно отметить, что шкаф имеет компактные габариты, легко монтируется. Он безопасен для окружающей атмосферы, удобен для эксплуатации. Благодаря продуманной крепежной системе внутри помещается все оборудование обвязки. Облегчается доступ к каждому узлу, и не нужно монтировать дополнительные системы защиты, так как достаточно шкаф закрыть на замок.

Требования к монтажу

В процессе установки коллектор Валтек целесообразно размещать по отношению к отопительной системе в более высоком положении, что позволит более эффективно удалять воздух из труб теплого пола. Желательно, чтобы длина контуров, подключаемых к коллектору, была примерно одинаковой.

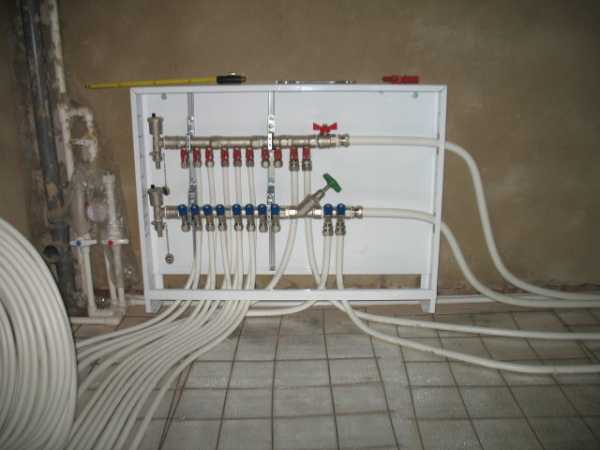

Установка коллектора для теплого водяного пола

Правильно смонтированный в коллекторный шкаф прибор при поступлении в него горячего теплоносителя разделяет потоки, направляя к зонному вентилю, оборудованному термостатом. После того, как происходит смешивание горячего и охлажденного потока до достижения рабочей температуры, теплоноситель через системный смесительный насос поступает обратно и расходится по подсоединенным контурам водяного пола.

Настройка

Настраивать коллектор Valtec можно вручную, а также есть возможность делать это автоматически, если произведен монтаж сервоприводов на подаче. Проведение этой операции необходимо, чтобы в дальнейшем система функционировала в заданном режиме, а также с целью диагностики возможных неисправностей.

При проведении настройки потребуется выполнить несколько последовательных операций в соответствии с прилагаемой к изделию инструкцией.

Строение коллектора Valtec в разобранном виде

  • Снимается термоголовка.
  • Перепускной клапан устанавливается на 0,6 бар.
  • Вычисляется по обозначенной в инструкции методике пропускная способность для балансировочного клапана, располагающегося на вторичном контуре с выставлением на нем полученного результата.
  • Регулируется скорость насоса, чтобы определить оптимальный расход воды.

    Схема коллектора работающего с контурами теплого пола

  • Выполняется балансировка всех подсоединенных веток. Для этого на первичном контуре закрывается клапан до упора, и максимально открываются балансировочные клапаны. Проверяются расходомерами показатели. Если в какой-то ветке они отклоняются от нормы, то клапан подкручивается до необходимого расхода.
  • Давление перепускного клапана выставляется примерно на 10% ниже, чем у насоса.

Остается проверить при тестовом запуске равномерность прогрева контуров теплого пола, а также установленную производителем разность температуры теплоносителя на подаче и в обратке. Если все инструкционные указания по настройке будут учтены, то будет обеспечена нужная эффективность обогрева и долговечность всей системы.

Видео: Коллектор для тёплых полов

kaminyn.ru

Коллектор для теплого пола Valtec: особенности, достоинства и настройка. Принцип работы коллектора для теплого пола валтек

ГлавнаяПолПринцип работы коллектора для теплого пола валтек

Коллектор для теплого пола Valtec: особенности, достоинства и настройка

Благодаря своей функциональности и качеству коллектор для теплого пола Valtec приобрел большую популярность среди потребителей. Что же он собой представляет, для чего служит и какие конфигурации имеет, и поговорим в этой статье.

Коллектор Valtec

Особенности

Любой коллектор для системы теплого пола являет собой модуль, распределяющий потоки воды. Прибор позволяет исключать воздух из потока жидкости, осуществлять слив всей системы, а также регулировать размер потоков, что направляются по разным трубам водяного пола в разные комнаты отапливаемого помещения.

Монтаж коллектора зачастую осуществляется в стенной шкаф или подсобную комнату. Существует также несколько требований к монтажу, при выполнении которых система работает эффективнее.

Коллекторный шкаф

Требования к монтажу коллектора:

  • размещать коллектор лучше в наивысшем положении в отопительной системе, тогда воздух удаляется намного проще и эффективнее;
  • установка устройства должна производиться в центральной части помещения;
  • длина контуров, подводных к коллектору, должна быть примерно равной.

Достоинства коллектора Valtec:

  1. Настройка слаженной работы системы отопления.
  2. Равномерное распространение водного потока.
  3. Настройка температуры.
  4. Изоляция участка системы.

Настройка коллектора теплого пола Valtec осуществляется как вручную, так и автоматически. Для второго варианта нужен монтаж сервоприводов на подающий воду коллектор с последующим присоединением их к термостатам каждой комнаты.

Работа коллекторной системы

Работа коллектора предполагает выполнение следующих действий: поступление горячего водного потока в коллектор, разделение потоков воды по системе и направление теплоносителя к зонному вентилю, который имеет специальный термостат. После смешения теплоноситель поступает обратно в систему через смесительный системный насос и расходится по зонам.

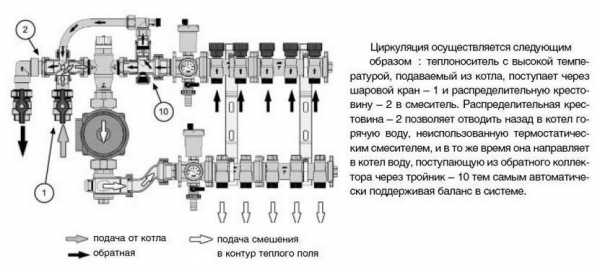

Работа коллектора

Важно! Для исключения гидравлических скачков в коллекторной системе и регулировки давления в обратном коллекторе предусмотрены специальные клапаны.

Практически при любой конфигурации на клапанах расположены индикаторы водяного потока, благодаря наличию которых есть возможность своевременно обнаружить неисправность или протечку в системе.

Варианты конфигурации

Компания Valtec изготавливает коллекторы различных по сложности конфигураций. Классический вариант компоновки включает следующие элементы:

  • два коллектора;
  • регулируемые клапаны;
  • измерители расхода жидкости;
  • клапаны запорные, настраиваемые вручную;
  • монтажные кронштейны;
  • заглушки на торцы;
  • клапаны отсечные;
  • отводчики воздуха;
  • клапаны для дренажа.

Коллекторы компании Valtec могут быть на 2-4 контура или же на 3-12. Первый ручной вариант предусмотрен для отопления помещения площадью до 60 кв.м, второй – автоматический и предназначен для помещений до 150 кв.м.

Вконтакте

Facebook

Twitter

Google+

pilorama-chita.ru

Тёплый водяной пол Valtec – советы по выбору и поэтапному монтажу систем Валтек


    Содержимое:
  1. Историческая справка о марке Valtec
  2. Трубы для водяных полов Valtec
  3. Коллекторы для тёплого пола Валтек
  4. Подложка для теплого пола Valtec
  5. Чем продукция Valtec лучше конкурентов рынка

По сравнению с европейскими гигантами Rehau или Nexans, производитель Valtec является относительно молодым, развивающимся предприятием. Но как показывает статистика, отопительные системы, запорная и регулирующая арматура, производимая компанией Валтек, имеет повышенный спрос у отечественного потребителя. Почему тёплый водяной пол Valtec пользуется такой популярностью?

Историческая справка о марке Valtec


Хотя в большом количестве источников можно найти информацию, что компания Валтек является итальянской, это не совсем так. Идея создания предприятия наравне принадлежит российским и итальянским специалистам.

Изначально, основным направлением компании является производство запорной и регулирующей арматуры, систем водоснабжения и отопления, оптимально соответствующих отечественным условиям эксплуатации.

На сегодняшний день, оборудование Valtec для систем водяного напольного отопления, а также большинство комплектующих, попадающих на рынок отопительного оборудования, изготавливаются в Китае. Представители компании тщательно следят за качеством продукции, проверяя её на соответствие европейским и российским нормам и стандартам.

Трубы для водяных полов Valtec


Труба для теплого пола Валтек изготавливается в двух базовых вариантах:
  • Металлопластиковая труба для тёплого пола Valtec – предназначена для монтажа и использования в питьевом, радиаторном, потолочном отоплении. Монтируется обжимным методом. Наружный диаметр от 16 до 40 мм. Легко гнется без потери целостности защитного слоя.
  • Сшитая красная полиэтиленовая труба Valtec для укладки теплого водяного пола. Внутренний просвет не зарастает. Трубы не подвержены коррозии, устойчивы к изменению температуры и механическим повреждениям, хорошо держат форму. Главное достоинство сшитого ПВХ состоит в том, что оболочка трубопровода устойчива к агрессивному воздействию цементного раствора. Срок эксплуатации не менее 50 лет.

Монтаж труб выполняется с помощью пресс – фитингов, разработанных на базе компании Валтек. Уникальный метод соединения облегчает укладку и обеспечивает высокие прочностные характеристики соединений.



Коллекторы для тёплого пола Валтек


Насосно-смесительный узел для теплого пола Valtec состоит из нескольких важных узлов, к которым относится:
  1. Насосно-коллекторный блок.
  2. Регулировочные краны.
  3. Запорные клапаны.
  4. Кронштейны для крепления.
  5. Дополнительные резьбовые гнезда, дающие возможность при необходимости подключить клапан удаления воздуха из системы, байпас и т.д.

Подключение водяного теплого пола через коллектор Valtec позволяет отапливать помещение, используя в качестве теплоносителя воду и гликолевый антифриз.

Какие технические особенности отличают Валтек?

  • Принцип работы узла смешения. Температура теплоносителя, циркулирующего в традиционных системах отопления радиаторного типа, колеблется в пределах 60-80°С. Для теплых полов необходимо, чтобы жидкость в системе прогревалась до 35-40°С, следовательно, необходимо снизить температуру нагрева.
    Смесительный узел подмешивает к нагретому уже остывший теплоноситель. От точной настройки смесительного узла зависит длительность эксплуатации теплых полов и используемого напольного покрытия.

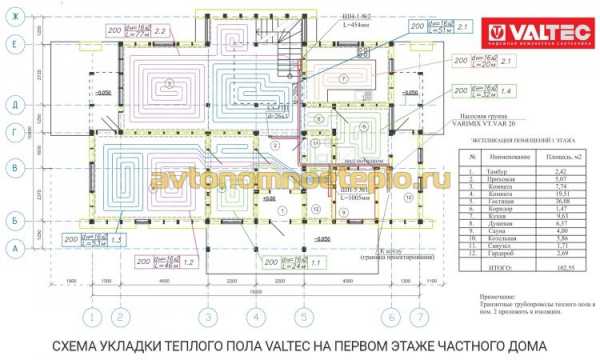

  • Коллекторная группа. Максимальная длина используемой трубы для теплых полов 70 п.м. Поэтому чаще всего отапливаемое помещение делят на зоны и для каждой укладывают водяной контур. Чтобы обеспечить равномерную подачу теплоносителя, используется гребенка.
    Правильная настройка коллекторной группы позволит обеспечить равномерное давление в каждом уложенном водяном контуре. Системы Валтек предлагают покупателю гребенки с 2-12 отводами для подключения.
  • Расходомеры – механическая регулирующая арматура, основной задачей которой является обеспечения равномерного поступления теплоносителя в водяной контур отопления. Регулировка расходомеров Валтек осуществляется вручную. Выставляется необходимое давление, в зависимости от длины уложенной трубы.

Обвязка коллектора выполняется согласно приложенной инструкции производителя. Особенно важно соблюдать указания относительно расположения циркуляционного насоса, установки сервопривода и т.д.



Подложка для теплого пола Valtec


Эффективность, высокие теплоизоляционные и эксплуатационные характеристики подложки для пола Valtec обеспечивает использование мультифольги. Толщина материала всего 3 мм. Вместе с тем, уникальное устройство подложки обеспечивает надежную тепло и пароизоляцию.

Труба фиксируется соединениями гарпунного типа. Вспененная теплоизоляция Валтек имеет нанесенную на фольгированный слой разметку, что облегчает монтаж и раскладку трубопровода.

При использовании сухого метода укладки, широко применяются стальные тепло распределительные панели Valtec. Пластины равномерно распределяют тепло и обеспечивают лучший прогрев напольного покрытия.

Чем продукция Valtec лучше конкурентов рынка


Изначально компания была создана, чтобы удовлетворить запросы отечественного потребителя. В результате были разработаны системы отопления, оптимально соответствующие техническим параметрам и особенностям эксплуатации на территории РФ и близлежащих стран. Полы могут работать на антифризе, что позволяет их использование в автосервисах, гаражах и т.д.

Автоматика Valtec дает возможность свести участие человека в процессе отопления к минимуму. Запорная арматура и труба устойчива к воздействию агрессивной среды, что позволяет ее длительную эксплуатацию даже при использовании «жесткой» воды. Стоимость системы отопления намного ниже, чем у других производителей, что также добавляет популярности.

Продукция компании Валтек оптимально подходит для частного дома, помещений с повышенной влажностью и большой вероятностью промерзания пола.

avtonomnoeteplo.ru

Коллектор для теплого пола Valtec: особенности, достоинства и настройка

Благодаря своей функциональности и качеству коллектор для теплого пола Valtec приобрел большую популярность среди потребителей. Что же он собой представляет, для чего служит и какие конфигурации имеет, и поговорим в этой статье.

Коллектор Valtec

Особенности

Любой коллектор для системы теплого пола являет собой модуль, распределяющий потоки воды. Прибор позволяет исключать воздух из потока жидкости, осуществлять слив всей системы, а также регулировать размер потоков, что направляются по разным трубам водяного пола в разные комнаты отапливаемого помещения.

Монтаж коллектора зачастую осуществляется в стенной шкаф или подсобную комнату. Существует также несколько требований к монтажу, при выполнении которых система работает эффективнее.

Коллекторный шкаф

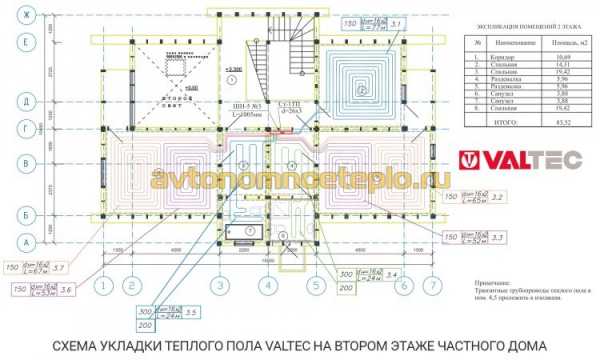

Требования к монтажу коллектора:

  • размещать коллектор лучше в наивысшем положении в отопительной системе, тогда воздух удаляется намного проще и эффективнее;
  • установка устройства должна производиться в центральной части помещения;
  • длина контуров, подводных к коллектору, должна быть примерно равной.

Достоинства коллектора Valtec:

  1. Настройка слаженной работы системы отопления.
  2. Равномерное распространение водного потока.
  3. Настройка температуры.
  4. Изоляция участка системы.

Настройка коллектора теплого пола Valtec осуществляется как вручную, так и автоматически. Для второго варианта нужен монтаж сервоприводов на подающий воду коллектор с последующим присоединением их к термостатам каждой комнаты.

Работа коллекторной системы

Работа коллектора предполагает выполнение следующих действий: поступление горячего водного потока в коллектор, разделение потоков воды по системе и направление теплоносителя к зонному вентилю, который имеет специальный термостат. После смешения теплоноситель поступает обратно в систему через смесительный системный насос и расходится по зонам.

Работа коллектора

Важно! Для исключения гидравлических скачков в коллекторной системе и регулировки давления в обратном коллекторе предусмотрены специальные клапаны.

Практически при любой конфигурации на клапанах расположены индикаторы водяного потока, благодаря наличию которых есть возможность своевременно обнаружить неисправность или протечку в системе.

Варианты конфигурации

Компания Valtec изготавливает коллекторы различных по сложности конфигураций. Классический вариант компоновки включает следующие элементы:

  • два коллектора;
  • регулируемые клапаны;
  • измерители расхода жидкости;
  • клапаны запорные, настраиваемые вручную;
  • монтажные кронштейны;
  • заглушки на торцы;
  • клапаны отсечные;
  • отводчики воздуха;
  • клапаны для дренажа.

Коллекторы компании Valtec могут быть на 2-4 контура или же на 3-12. Первый ручной вариант предусмотрен для отопления помещения площадью до 60 кв.м, второй – автоматический и предназначен для помещений до 150 кв.м.

Вконтакте

Facebook

Twitter

Google+

tepliyepoly.ru

Типовые комплекты для монтажа теплого пола

Готовое решение для монтажа водяного теплого пола (непосредственно от теплогенератора) на площади 20 м²

Скачать технические
спецификации (XLS, 1,38 МБ)

НоменклатураАртикулКол-во
Кран шар. BASE, рукоятка бабочка 1" вн.-вн.VT.217.N.062 шт.
Кран дренажный 1/2"VT.430.N.042 шт.
Воздухоотводчик автомат. 1/2"VT.502.NH.042 шт.
Клапан отсекающий 1/2"VT.539.N.042 шт.
Труба PEX VALTEC 16(2,0)/Труба м/п VALTEC 16(2,0)VP1620/V1620150 пог.м.
Соединитель обжимной с переходом на нар. р. 26х1"VTm.301.N.0026062 шт.
Шкаф коллекторныйШРВ1/ШРН11 шт.
Пара кронштейнов для коллекторов 1"VTc.130.N.06001 шт.
Тройник коллекторный 1"x1/2"x1/2" нар.-вн.-вн.VTc.530.N.0604042 шт.
Коллектор с регул. вентилями, 1"х3 вых. 1/2" нар.VTc.560.N.06031 шт.
Коллектор с отсекающими кранами, 1"х3 вых. 1/2" нар.VTc.580.N.06031 шт.
Соединитель коллекторный обжимной для PEX трубы 16 (2,0)/м./п. трубы 16 (2,0)VTс.709.N.1604/ VTc.710.N.16046 шт.
Фиксатор поворотаVT.491.S.166 шт.
Плита пенополистрольная для теплого пола с покрытиемFT 20/40L40 шт.
Лента демпфернаяTHG00000850 м
Скоба-фиксаторFT100 шт.



Готовое решение для монтажа водяного теплого пола (непосредственно от теплогенератора) на площади 40 м²

Скачать технические
спецификации (XLS, 1,38 МБ)

НоменклатураАртикулКол-во
Кран шар. BASE, рукоятка бабочка 1" вн.-вн.VT.217.N.062 шт.
Кран дренажный 1/2"VT.430.N.042 шт.
Воздухоотводчик автомат. 1/2"VT.502.NH.042 шт.
Клапан отсекающий 1/2"VT.539.N.042 шт.
Труба PEX VALTEC 16(2,0)/Труба м/п VALTEC 16(2,0)VP1620/V1620300 пог.м.
Соединитель обжимной с переходом на нар. р. 26х1"VTm.301.N.0026062 шт.
Шкаф коллекторныйШРВ1/ШРН11 шт.
Пара кронштейнов для коллекторов 1"VTc.130.N.06001 шт.
Тройник коллекторный 1"x1/2"x1/2" нар.-вн.-вн.VTc.530.N.0604042 шт.
Коллектор с регул. вентилями, 1"х4 вых. 1/2" нар.VTc.560.N.06042 шт.
Соединитель коллекторный обжимной для PEX трубы 16 (2,0) / м./п. трубы 16 (2,0)VTс.709.N.1604/ VTc.710.N.16048 шт.
Фиксатор поворотаVT.491.S.168 шт.
Плита пенополистрольная для теплого пола с покрытиемFT 20/40L80 шт.
Лента демпфернаяTHG00000875 м
Скоба-фиксаторFT200 шт.



Готовое решение для монтажа водяного теплого пола на площади 40 м²

Скачать технические
спецификации (XLS, 1,56 МБ)

НоменклатураАртикулКол-во
Кран шар. BASE с полусгоном 1" вн.-нар.VT.227.N.063 шт.
Вентиль прямоточный запорно-регулировочный 1"VT.052.N.061 шт.
Клапан обратный 1/2"VT.151.N.041 шт.
Труба PEX VALTEC 16(2,0)/Труба м/п VALTEC 16(2,0)VP1620/V1620300 пог.м.
Труба м/п VALTEC 26(3,0)V26301 пог.м.
Соединитель обжимной с переходом на нар. р. 16х1/2"VTm.301.N.0016041 шт.
Соединитель обжимной с переходом на нар. р. 26х1"VTm.301.N.0026062 шт.
Тройник обжимной 26х16х26VTm.331.N.2616261 шт.
Шкаф коллекторный ШРВ4ШРВ4/ШРН41 шт.
Ниппель переходной 1"х1/2" нар.-нар.VTr.580.N.06041 шт.
Ниппель 1" нар.-нар.VTr.582.N.00062 шт.
Евроконус для PEX трубы 16(2,0)/ Евроконус для м/п трубы 16(2,0)VT.4420.NE.16/ VT.4420.NE.166 шт.
Коллекторная группа в сборе, 1"х3 вых. Евроконус 3/4"VTc.586.EMNX.06031 шт.
Клапан трехходовой смесительный 1" (с боковым смешиванием, без полного перекрытия)VT.MR01.N.06031 шт.
Термоголовка с выносным накладным датчиком (диап. Регул-ки 20-60С) 2м.VT.5012.0.01 шт.
Насос циркуляционный VRS 25/4-180VRS.254.18.01 шт.
Байпас тупиковый 200 ммVT.0666.0.01 шт.
Фиксатор поворотаVT.491.S.166 шт.
Плита пенополистрольная для теплого пола с покрытиемFT 20/40L80 шт.
Лента демпфернаяTHG00000875 м
Скоба-фиксаторFT200 шт.



Готовое решение для монтажа водяного теплого пола на площади 60 м²

Скачать технические
спецификации (XLS, 1,56 МБ)

НоменклатураАртикулКол-во
Кран шар. BASE с полусгоном 1" вн.-нар.VT.227.N.063 шт.
Вентиль прямоточный запорно-регулировочный 1"VT.052.N.061 шт.
Клапан обратный 1/2"VT.161.N.041 шт.
Труба PEX VALTEC 16(2,0)/Труба м/п VALTEC 16(2,0)VP1620/V1620500 пог.м.
Труба м/п VALTEC 26(3,0)V26301 пог.м.
Соединитель обжимной с переходом на нар. р. 16х1/2"VTm.301.N.0016041 шт.
Соединитель обжимной с переходом на нар. р. 26х1"VTm.301.N.0026062 шт.
Тройник обжимной 26х16х26VTm.331.N.2616261 шт.
Шкаф коллекторныйШРВ4/ШРН41 шт.
Ниппель переходной 1"х1/2" нар.-нар.VTr.580.N.06041 шт.
Ниппель 1" нар.-нар.VTr.582.N.00062 шт.
Евроконус для PEX трубы 16(2,0)/ Евроконус для м/п трубы 16(2,0)VT.4420.NE.16/ VT.4420.NE.168 шт.
Коллекторная группа в сборе, 1"х4 вых. Евроконус 3/4"VTc.586.EMNX.06041 шт.
Клапан трехходовой смесительный 1" (с боковым смешиванием, без полного перекрытия)VT.MR01.N.06031 шт.
Термоголовка с выносным накладным датчиком (диап. Регул-ки 20-60С) 2м.VT.5012.0.01 шт.
Насос циркуляционный с частотным регулированием VRS 25/6EA-180VRS.256EA.18.01 шт.
Фиксатор поворотаVT.491.S.168 шт.
Плита пенополистрольная для теплого пола с покрытиемFT 20/40L120 шт.
Лента демпфернаяTHG000008100 м
Скоба-фиксаторFT300 шт.



Готовое решение для монтажа водяного теплого пола на площади 80 м²

Скачать технические
спецификации (XLS, 0,6 МБ)

НоменклатураАртикулКол-во
Кран шар. BASE с полусгоном 1" вн.-нар.VT.227.N.062 шт.
Труба PEX VALTEC 16(2,0)/Труба м/п VALTEC 16(2,0)VP1620/V1620600 пог.м.
Шкаф коллекторныйШРВ4/ШРНГ41 шт.
Евроконус для PEX трубы 16(2,0)/ Евроконус для м/п трубы 16(2,0)VT.4420.NE.16/ VT.4420.NE.1612 шт.
Коллекторная группа со встр. расх. в сборе, 1"х6 вых. Евроконус 3/4"VTc.586.EMNX.06061 шт.
Электротермический аналоговый сервопривод, норм. ЗАКР., питание 220 ВVT.TE3042.0.2206 шт.
Термостат комнатный с датчиком температуры пола (НЗ сервопривод–отопл., НО-охл. конд.)VT.AC601.0.03 шт.
Контроллер для смесительных узловVT.K200.M.01 шт.
Насосно-смесительный узел с сервоприводом, без насоса, монтажная длина насоса 180 ммVT.COMBI.S.1801 шт.
Насос циркуляционный VRS 25/4-180VRS.254.18.01 шт.
Фиксатор поворотаVT.491.S.1612 шт.
Плита пенополистрольная для теплого пола с покрытиемFT 20/40L160 шт.
Лента демпфернаяTHG000008125 м
Скоба-фиксаторFT400 шт.



Готовое решение для монтажа водяного теплого пола на площади 120 м²

Скачать технические
спецификации (XLS, 0,6 МБ)

НоменклатураАртикулКол-во
Кран шар. BASE с полусгоном 1" вн.-нар.VT.227.N.062 шт.
Труба PEX VALTEC 16(2,0)/Труба м/п VALTEC 16(2,0)VP1620/V1620900 пог.м.
Шкаф коллекторныйШРВ4/ШРНГ41 шт.
Евроконус для PEX трубы 16(2,0)/ Евроконус для м/п трубы 16(2,0)VT.4420.NE.16/ VT.4420.NE.1616 шт.
Коллекторная группа со встр. расх. в сборе, 1"х8 вых. Евроконус 3/4"VTc.596.EMNX.06081 шт.
Электротермический аналоговый сервопривод, норм. ЗАКР., питание 220 ВVT.TE3040.0.2208 шт.
Термостат комнатный с датчиком температуры пола (НЗ сервопривод–отопл., НО-охл. конд.)VT.AC602.0.01 шт.
Хронотермостат электр. комнатный с датчиком температуры пола (НЗ сервопривод–отопл., НО-охл. конд.)VT.AC709.0.03 шт.
Контроллер для смесительных узловVT.K200.M.01 шт.
Насосно-смесительный узел с сервоприводом, без насоса, монтажная длина насоса 180 ммVT.COMBI.S.1801 шт.
Насос циркуляционный VRS 25/6-180VRS.256.18.01 шт.
Фиксатор поворотаVT.491.S.1616 шт.
Плита пенополистрольная для теплого пола с покрытиемFT 20/40L240 шт.
Лента демпфернаяTHG000008175 м
Скоба-фиксаторFT600 шт.

valtec.ru

Водяной тёплый пол Valtec: комплектующие, инструкция по монтажу

Валтек считается довольно молодой развивающейся компанией. Однако, как подтверждают статистические данные, системы отопления, запорная и регулирующая арматура, которая изготавливается на фирменных заводах, характеризуется повышенным спросом у отечественного потребителя. В статье разберёмся, почему водяной тёплый пол Valtec настолько востребован.

Теплый водяной пол Валтек

Из истории компании

Многие интернет-источники пишут, что родина бренда Валтек – Италия, но это далеко не так. Идея разработки и выпуска этой марки принадлежит в равной степени как российским, так и итальянским специалистам.

Вначале компания поставляла на рынок лишь запорную и регулирующую арматуру, водоснабжающие и отапливающие системы, которые максимально соответствовали российским условиям эксплуатации.

В настоящее время техника и почти все комплектующие Валтек для систем водяного напольного обогрева, поставляемые на рынок, изготавливаются на китайской территории. Специалисты компании внимательно следят за качеством производимого оборудования, проверяют её на соответствие отечественным и европейским нормам и стандартам качества.

Плюсы системы Valtec

Продукция бренда отличается:

  1. Высокой надёжностью. Материалы высокого качества и крепёжные элементы, комплектация системы фирменными блоками и модулями сводят к нулю вероятность ошибок при выполнении расчётов и проектировании, что уже может свидетельствовать о стабильности и эффективности работы без риска протечек.
  2. Ассортиментный ряд производителя включает всё, что требуется для монтажа отопительной системы, в том числе сопутствующие материалы, для его совмещения с будущим финальным покрытием, наладки тепловой и гидроизоляции. То есть всего того, что даёт возможность обеспечить наибольшую энергоэффективность применяемого обогревательного пола.
  3. Валтек ориентируется в производстве на единые стандарты, обеспечивающие полную совместимость различных узлов техники, а также материалов.

Принцип работы напольного обогрева

Отопительная система Valtec состоит из двух секций. Первая выглядит как уложенные особым образом на полу трубы, произведённые по уникальной технологии. Отопление данных труб происходит за счёт второй секции, которая состоит из насосно-смесительного узла.

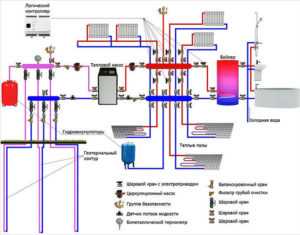

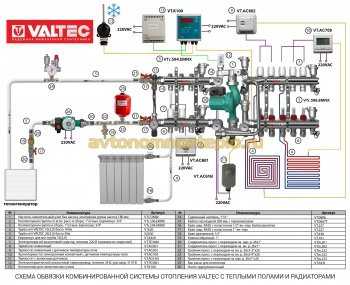

На рисунке вы можете увидеть схему универсального подключения водяного тёплого пола Валтек через котёл.

Схема подключения теплого пола Валтек через котел

Трубы, которые предлагает производитель, представлены базовыми моделями:

  1. Металлопластиковой трубой. Она предназначена специально для организации питьевого, потолочного и радиаторного отопления. Труба в диаметре равна 16-40 мм. Её легко можно согнуть, причём верхний слой защиты не будет повреждён. Крепёж производится зажимами.
  2. Красной трубой из сшитого полиэтилена. Выпускается для организации тёплого пола и обогрева помещения. Поверхность изнутри гладкая, а это исключает риск образования пробок из грязи. Трубам не страшны температурные перепады, они не подвержены коррозии, механическим воздействиям, их нельзя смять или сплющить. Наружная оболочка является отличной защитой от цементного воздействия. Исправно прослужит более полувека.

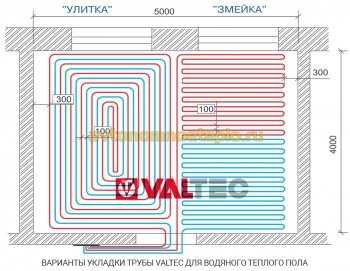

Чтобы соединить трубы используют пресс-фитинги – тоже уникальная разработка фирмы Valtec. Трубы укладывают либо по спирали, либо по кругу. Насосно-смесительный узел включает в себя насосно-коллекторный блок, регулировочные и запорные краны, а также специальные настенные крепления и гнёзда для установки вспомогательной техники. Тепловой носитель приготавливается из воды и гликолевого антифриза.

Комплектация

Комплектуется тёплый водяной пол Валтек:

  • трубами: возможно использовать металлополимерные изделия либо каналы из сшитого полиэтилена высокого давления;
  • элементами для монтажа: сюда входят распределяющие тепло пластины, маты с фиксаторами и изолирующие подложки;
  • системой управляется при помощи термостатов и смесительных узлов. Все элементы монтируются на коллекторном блоке, являющимся основным управляющим узлом;
  • автоматикой: нужна для регулировки температуры на расстоянии с учётом данных нагрева пола воздуха в комнате.

Все вышеперечисленные компоненты присутствуют в ассортиментном ряде фирмы.

Установка обогревательного пола Валтек

Сразу стоит сказать, что вся работа по монтажу такого водяного пола обязана осуществляться квалифицированными мастерами. Лишь в таком случае есть гарантия качественной и правильной сборки и, как следствие, успешное завершение укладки.

Инструкция по монтажу тёплого водяного пола Валтек:

  1. Вначале монтируется коллекторный шкаф.
  2. В нём устанавливается насосно-смесительный узел и коллекторный блок.
  3. Выравнивают в комнате поверхность пола.
  4. Раскладывают демпферную ленту по краям помещения.
  5. Делают паро- и гидроизоляцию.
  6. Настилают утеплитель.
  7. Укладывают трубы, применяя какой-либо из вариантов.
  8. Подключают трубы к коллектору. Проводят гидравлические испытания.
  9. Подсоединяют всю автоматику.
  10. После всего заливают пол стяжкой из бетона.

Нужно сказать, что водяной тёплый пол Valtec – универсальный, т.е. на него можно укладывать и финишное плиточное покрытие, и паркетное. Единственным важным условием остаётся лишь верхний слой стяжки толщиной, как минимум в 2 см, что обеспечивает равномерное тепловое распределение по поверхности пола.

teplofan.ru

Коллекторы валтек для теплого пола


Функционал коллектора Valtec в системе теплого пола

Одним из важных узлов, обеспечивающих надежное функционирование теплого водяного пола, является коллектор. Среди многообразного ассортимента, судя по советам специалистов и отзывам потребителей, пользуются популярностью модели Valtec.

Коллектор теплого водяного пола Valtec

Функционал оборудования и его особенности

Основная функциональная роль, которую исполняет коллектор в системе теплого пола с жидкостным теплоносителем, заключается в распределении водных потоков. Внешне это труба с отводами, снабженными вентилями.

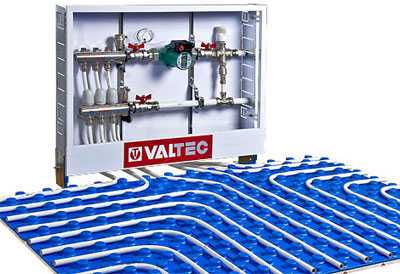

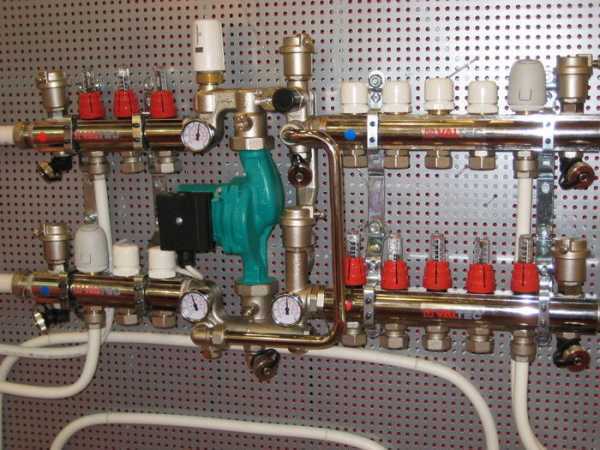

Коллекторный блок VALTEC

С помощью этого прибора исключается ненужный воздух из жидкости, проводится при необходимости слив системы. Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

Устройство коллектора Valtec

Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната.

Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

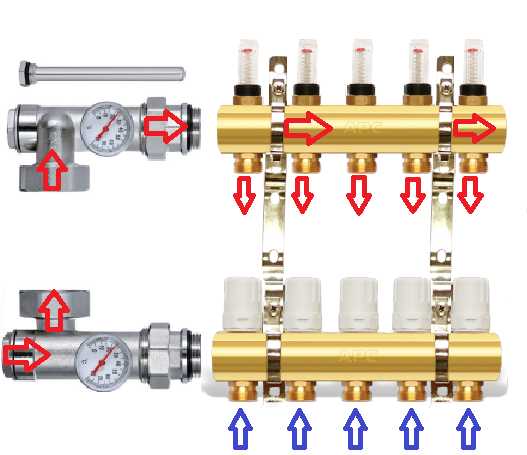

Схема коллектора

  • регулирующими клапанами;
  • расходомерами;
  • крепежными кронштейнами;
  • запорными клапанами, имеющими ручное управление;
  • отсечными клапанами;
  • торцевыми заглушками;
  • дренажными клапанами;
  • воздухоотводчиками.

Коллекторный патрубок может иметь несколько выходов (3–12). Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Достоинства

Как и вся продукция Валтек, коллектор обладает рядом положительных отличительных характеристик, обусловливающих повышенный интерес к ним со стороны потребителей:

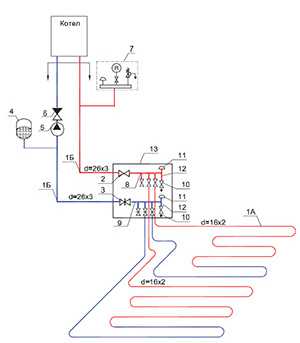

Схема подключения коллектора

  • благодаря заводской сборке весь коллекторный блок в процессе производства проходит многоуровневую неоднократную проверку на соответствие требованиям безопасности и качества;
  • изделия, поставляемые российскому потребителю, полностью адаптированы к соответствующим условиям;
  • приобретаемый коллектор Valtec имеет все необходимые сертификаты и технический паспорт.

Изготовлена труба коллектора из нержавеющей стали высокого качества марки AISI 304.

Предназначение расходомеров

По своему функционалу расходомер (или ротаметр), так же, как и вся продукция  Valtec, имеет высокие качественные характеристики. Он обеспечивает регулирование и визуальный мониторинг расхода теплоносителя, циркулирующего в петлях водяного теплого пола, подключенных к коллектору, помещенному в шкаф.

Принцип работы расходомеров коллектора

Наличие такого прибора облегчает наладку функционирования теплого пола, особенно с многоконтурной разводкой. Правильное регулирование расходомерами количества поступающего в каждый водяной контур теплоносителя обеспечивает равномерный прогрев всей поверхности теплого пола. Чтобы вручную отрегулировать расходомер, вначале измеряется труба на всем протяжении контура, поскольку устанавливаемое значение давления зависит от этого показателя.

Изучая узел, оборудованный расходомерами Valtec, необходимо обратить внимание, что на их корпусе указывается стрелкой нужное направление жидкостного потока. Шкала прибора отградуирована с диапазоном показателей от 1 до 4 л/мин.

Схема работы коллектора Valtec

Монтируется расходомер с номинальным давлением, составляющим 10 бар, при установке водяного обогревательного контура на отводах обратного коллектора. Пропускная способность составляет 2,75 м3/час.  Для выполнения присоединения используется стандарт «евроконус» с накидной гайкой.

Изготавливается расходомер Valtec из латуни – корпус, из поликарбоната с прозрачной текстурой – трубка, оснащенная шкалой. Также используется полипропилен для поплавка и нержавеющая сталь – для пружины.

Теплый пол Valtec

Коллекторные шкафы

Для обеспечения полной совместимости всех узлов теплого пола в линейке продукции Valtec можно подобрать коллекторный шкаф нужных размеров. Он характеризуется увеличенной глубиной и предназначен для размещения внутри коллекторов, насосно-смесительных модулей и других элементов систем отопления.

Изготавливается шкаф Валтек из оцинкованной стали, имеющей антикоррозийное эмалевое или полимерное покрытие. На боковых стенках предусмотрена перфорация, нужная для того, чтобы подводимая к коллектору труба свободно проходила внутрь. Дверца имеет запорный замок.

Насосно-смесительный узел VALTEC

Внутри шкаф имеет встроенные рейки, способствующие монтажу на них оборудования. Для регулирования глубины используется динамичная рама, а высоту корректируют выдвижные ножки.

Коллекторный шкаф для теплого пола

Анализируя преимущества этого вида изделий Valtec, можно отметить, что шкаф имеет компактные габариты, легко монтируется. Он безопасен для окружающей атмосферы, удобен для эксплуатации. Благодаря продуманной крепежной системе внутри помещается все оборудование обвязки. Облегчается доступ к каждому узлу, и не нужно монтировать дополнительные системы защиты, так как достаточно шкаф закрыть на замок.

Требования к монтажу

В процессе установки коллектор Валтек целесообразно размещать по отношению к отопительной системе в более высоком положении, что позволит более эффективно удалять воздух из труб теплого пола. Желательно, чтобы длина контуров, подключаемых к коллектору, была примерно одинаковой.

Установка коллектора для теплого водяного пола

Правильно смонтированный в коллекторный шкаф прибор при поступлении в него горячего теплоносителя разделяет потоки, направляя к зонному вентилю, оборудованному термостатом. После того, как происходит смешивание горячего и охлажденного потока до достижения рабочей температуры, теплоноситель через системный смесительный насос поступает обратно и расходится по подсоединенным контурам водяного пола.

Настройка

Настраивать коллектор Valtec можно вручную, а также есть возможность делать это автоматически, если произведен монтаж сервоприводов на подаче. Проведение этой операции необходимо, чтобы в дальнейшем система функционировала в заданном режиме, а также с целью диагностики возможных неисправностей.

При проведении настройки потребуется выполнить несколько последовательных операций в соответствии с прилагаемой к изделию инструкцией.

Строение коллектора Valtec в разобранном виде

Остается проверить при тестовом запуске равномерность прогрева контуров теплого пола, а также установленную производителем разность температуры теплоносителя на подаче и в обратке. Если все инструкционные указания по настройке будут учтены, то будет обеспечена нужная эффективность обогрева и долговечность всей системы.

Видео: Коллектор для тёплых полов

kaminyn.ru

Насосно-смесительный узел VALTEC COMBIMIX. Идеология основных регулировок

Насосно-смесительный узел VALTEC COMBIMIX (VT.COMBI) предназначен для поддержания заданной температуры теплоносителя во вторичном контуре (за счет подмешивания из обратной линии). При помощи этого узла также можно гидравлически увязать существующую высокотемпературную систему отопления и низкотемпературный контур теплого пола. Помимо основных органов регулирования узел также включает в себя весь необходимый набор сервисных элементов: воздухоотводчик и сливной клапан, которые упрощают обслуживание системы в целом. Термометры позволяют легко следить за работой узла без использования дополнительных приборов и инструментов.

К узлу VALTEC COMBIMIX допустимо подключать неограниченное количество веток тёплого пола суммарной мощностью не более 20 кВт. При подключении нескольких веток тёплого пола к узлу рекомендуется использовать коллекторные блоки VALTEC VTc.594 или VTc.596.

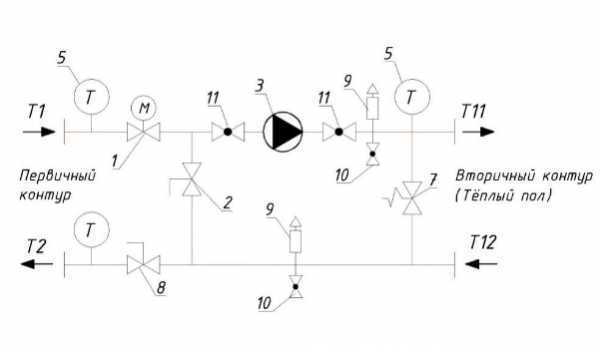

Основные органы регулировки насосно-смесительного узла:

1. Балансировочный клапан вторичного контура (позиция 2

polaks.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
