Гайки для комплектации высокопрочных болтов ГОСТ 22354 и ГОСТ Р 52645. Сравнение

Гайки, характеризующиеся повышенной прочностью, входят в число широко применяемых крепежных изделий. В частности, их используют с целью обеспечения надежного сопряжения деталей и узлов в конструкциях повышенной ответственности при проведении строительных и монтажных работ, а также в машиностроительной отрасли. Для этого такие гайки входят в комплект поставки совместно с такими высокопрочными стержневыми элементами, как болты и шпильки. Им присуща повышенная устойчивость к воздействию, направленному на повреждение резьбового соединения, формируемому превышением требуемого по паспорту усилия в момент затягивания.

Конструкция и технические характеристики гаек по нормам ГОСТ P 52645-2006

Высокопрочная гайка, соответствующая требованиям ГОСТ P 52645-2006, представляет собой деталь шестигранной конфигурации, для навинчивания которой подходят накидные, рожковые и т.п. ключи. Данный стандарт устанавливает одно существенное требование к исполнению крепежа этого вида. Формулируется оно так: размер под ключ увеличен.

На поверхности внутреннего отверстия имеются витки метрической резьбы. Эксплуатация высокопрочных гаек, соответствующих требованиям ГОСТа 52645-2006, осуществляется в любом макроклиматическом регионе нашей страны, независимо от категории расположения.

Технические характеристики крепежных изделий данного вида, установленные ГОСТом 52645-2006, представлены в табличной форме. Их обозначение такое же, как на чертеже исполнения. Единица измерения здесь и далее – миллиметры.

Использование гаек размером M27, M22 и M18 допускается при наличии четко сформулированного обоснования. Такой подход практикуется также касательно применения данных крепежных изделий уменьшенной высоты. Если предполагается подвергать гайки оцинкованию, представленные в таблице размерные характеристики действительны до проведения этой процедуры.

Изготавливать такие крепежные детали допускается:

Если производятся высокопрочные гайки по первому варианту, то есть с защитным слоем, рекомендуется, чтобы его толщина была равна значению, указанному в таблице.

Технические требования к высокопрочным гайкам, установленные ГОСТ P 52645-2006

Устанавливая технические требования к конечной продукции в виде гаек, характеризующихся высокой прочностью, Государственный стандарт 52645, принятый в 2006 году, зачастую ссылается на иные действующие нормативные документы. Для простоты усвоения соответствующие сведения тоже представлены в табличной форме.

В ГОСТе 52645-2006 отдельно оговорены следующие моменты:

• если предполагается, что на рабочие поверхности гаек будет наноситься цинковое покрытие термодиффузионным методом, допуски на их метрическую резьбу не изменяются;
• пленка черного цвета оксидного типа с незначительными остатками масляного тонкого слоя свидетельствует о нормальном качестве рабочей поверхности, полученном в ходе процедуры термообработки;
• с целью недопущения явления водородного охрупчивания, создавать защитный слой не рекомендовано следующими методами:
• окунанием в расплавленный металл;
• электролитической технологией.

Конструкция и технические характеристики гаек, выполненных по нормам ГОСТ 22354-77

Государственный стандарт №22354 от 1977 года нормирует производство таких крепежных деталей с нормальной точностью, соответствующей требованиям класса «B». Ниже представлен чертеж установленного им исполнения гаек высокопрочных.

При сравнении с чертежом, утвержденным ГОСТом 52645-2006, можно сделать вывод, что они полностью совпадают. Соответственно, и внешний вид высокопрочных гаек идентичен.

Если же говорить о величине параметра d_w, то по нормам ГОСТа 22354-77 он должен находиться в диапазоне 0,90S≤d_w≤0,95S. А в Государственном стандарте 52645-2006 это условие не оговорено. Там указан конкретный диапазон изменений численных значений этого параметра.

Технические характеристики гаек высокопрочных, соответствующих требованиям ГОСТа 22354-77, приведены в табличной форме.

Обозначение параметров такое же, как на чертеже исполнения.

Не рекомендовано применение для создания соединения гаек с резьбой M27, M22, M18.

Технические требования к высокопрочным гайкам, изготовленным по нормам ГОСТ 22354-77

Государственный стандарт №22354 от 1977 года, формулируя требования к конечной продукции, тоже зачастую ссылается на действующие на территории нашей страны иные нормативные документы.

• Резьба должна выполняться в соответствии с положениями ГОСТа 24705-2004.

• Допуски, методы контроля отклонений взаимного расположения и формы рабочих поверхностей, а также их размеров берутся из Государственного стандарта 1759.1-82.

• Способы контроля допустимости имеющихся на поверхности дефектов регламентируются ГОСТом 1759.3-83.

• Общие технические требования – по ГОСТу P 52643-2006.

Сравнение технических характеристик гаек высокопрочных, установленных Государственными стандартами 22354-77 и 52645-2006

Анализ приведенной выше информации позволяет сказать, что параметры крепежных деталей, изготовленных по нормам этих ГОСТов во многом совпадают.

• Номенклатура диаметров метрической резьбы идентична.
• Наблюдаются существенные отличия в значениях диаметра описанной вокруг шестигранника окружности. Разнятся, практически, все размеры, как предельные, так и промежуточные.
• Размер под гаечный ключ не совпадает у гаек с резьбой M36, M30 и M20.
• Полностью отличаются значения параметра «m» (Высота). Его диапазон изменений по ГОСТу:
• 22354-77 такой: min 15,0; max 38,0.
• 52645-2006 – от 16,4 до 48,0.
• Численные значения шага резьбы в обоих Государственных стандартах идентичны для всех резьбовых типоразмеров.

Исходя из вышеизложенного, необходимо отметить, что при необходимости создания соединения с помощью гаек определенного ГОСТа, следует четко придерживаться этого требования. Иначе могут возникнуть проблемы с нехваткой пространства, когда на размеры создаваемой конструкции накладываются существенные ограничения. Проще говоря, соседние гайки из-за превышения габаритов могут просто не разместиться в отведенном для них месте.

Материал изготовления

Для изготовления высокопрочных гаек, соответствующих требованиям обоих рассматриваемых Государственных стандартов, используется сталь таких марок:

Заключение

Чтобы получить представление, как выглядит гайка высокопрочная черная с резьбой M8, просмотрите короткое видео. Его запуск осуществляется путем наведения курсора на ниже размещенное изображение с последующим нажатием клавиши «Сtrl». А после того, как стрелка превратиться в кисть руки, нужно будет кликнуть левой кнопкой мышки вашего компьютера.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Минимальная длина резьбы, выступающей за пределы гайки

Связанные ресурсы: оборудование

Минимальная длина резьбы, выступающей за пределы гайки

Руководство по проектированию оборудования ANSI ISO

Минимальная длина выступающей части резьбы указана для обеспечения зацепления всех резьб. Это необходимо для обеспечения полной прочности крепежа. На чертежах компонентов оборудования должны указываться тип, длина и размер болта, шпильки, шпильки и т. д., которые следует использовать для получения надлежащего выступа резьбы. Если на чертежах не указано иное, следует использовать резьбовые соединения имеющейся в продаже длины. Резьбовые крепления после установки и затяжки должны выступать не менее чем на одну резьбу за верхнюю часть гайки или пластмассовой вставки.

Практическое правило отрасли

Простое правило заключается в том, что два полных витка резьбы должны выступать над поверхностью гайки. С этим методом не возникает явных проблем, поскольку он гарантирует зацепление всех резьб гайки. Однако могут быть ситуации, когда это просто невозможно выполнить из-за проблем со сборкой.

Следует избегать чрезмерного выступания, особенно когда важны необходимые зазоры, доступ и безопасность. Выступ резьбы считается чрезмерным, если он может привести к повреждению оборудования или причинить вред персоналу. По возможности количество выступающих нитей не должно превышать пяти. Ни в коем случае выступ нити не должен превышать десяти нитей. В случае шпильки чрезмерный выступ резьбы может указывать на то, что шпилька не была должным образом забита в глухое отверстие. В самоконтрящихся гайках, где расстояние от верхней части гайки до стопорного элемента (пластиковой вставки) равно или больше фаски, конец болта или шпильки может быть заподлицо с верхней частью гайки.

Для существующих или повторно используемых крепежных изделий, у которых выступ резьбы превышает 10 витков, необходимо убедиться, что был установлен крепежный элемент надлежащей длины. Для существующих установок, использующих стандартные гайки, приемлемый минимальный выступ резьбы будет там, где наружная резьба ниже любой нерезьбовой фаски или короны находится заподлицо с верхней частью гайки. Не следует добавлять шайбы для уменьшения выступания, за исключением случаев, когда это специально требуется чертежами компонентов оборудования или техническими руководствами.

075 -7.5.2 МАКСИМАЛЬНЫЙ ВЫХОД РЕЗЬБЫ.

Нет максимального выступа резьбы с точки зрения
функции застежки. Очевидно, что слишком много — это пустая трата материала и веса. Также существует проблема безопасности из-за длинных острых стержней с резьбой, торчащих из оборудования, а торчащие резьбы могут мешать другим частям оборудования. Хорошее правило — всегда использовать самую короткую застежку стандартной длины, которая обеспечивает выступ минимум на одну нить. Маленькие и/или короткие болты поставляются с шагом 1/8 или 1/4 дюйма. По мере того, как крепеж становится больше и длиннее, приращения меняются до 1/2 дюйма. Выступ от застежки до пяти витков — это конечно разумно, ножовку для этого брать не надо; но если у вас есть десять или более тем, вы, вероятно, могли бы лучше выбрать длину. Нет необходимости уменьшать длину выступа существующих креплений перед их повторной установкой. Также нет причин, по которым вы не можете отрезать лишний выступ, если он явно слишком длинный или мешает. Однако нельзя использовать шайбы исключительно для уменьшения выступания резьбы.

Уравнения:

общая длина = длина зажима + выступ
выступ для стандартных деталей = высота гайки + 2P (P — шаг резьбы, поэтому «2P» фактически соответствует 2 виткам резьбы)
выступ для стопорных гаек = высота гайки + 3P

Минимальный выступ резьбы шт. Таблица MSFC-STD-486B

Количество витков на дюйм	Выступ
64	.031
56	.035
48	.042
40	.050
36	.056
32	.062
28	.071
24	.083
20	.100
18	.111
16	. 125
14	.143
13	.154
12	.167
11	.182
10	.200
9	.222
8	.250
7	.286

Сопутствующие

• Обзор методов затяжки болтов

• Формула момента трения головки болта или гайки и калькулятор пер. МИЛ-ХДБХ-60

• Формулы и калькулятор напряжения при удлинении болта пер. MIL-HDBH-60 Микрометрический метод удлинения болта: ниже пропорционального предела. удлинение болта прямо пропорционально осевому напряжению, т. е. удлинение увеличивается в той же пропорции, что и напряжение.

• Предварительный натяг крепежных болтов, скручивающая нагрузка, формулы и калькулятор на пер. МИЛ-ХДБХ-60

• Формулы удлинения болта при повороте и калькулятор пер. MIL-HDBH-60

• Момент затяжки болтов в сборе для контактного напряжения прокладки пер. ASME PCC-1 Уравнения и калькулятор

• Таблица площади основания болта и напряжения при растяжении для метрической и дюймовой резьбы
• Формула удлинения болта и калькулятор пер. ASME PCC-1 Когда измерение удлинения болта (растяжение болта) выбрано в качестве используемого метода управления нагрузкой, требуемое удлинение болта рассчитывается в соответствии со следующим уравнением

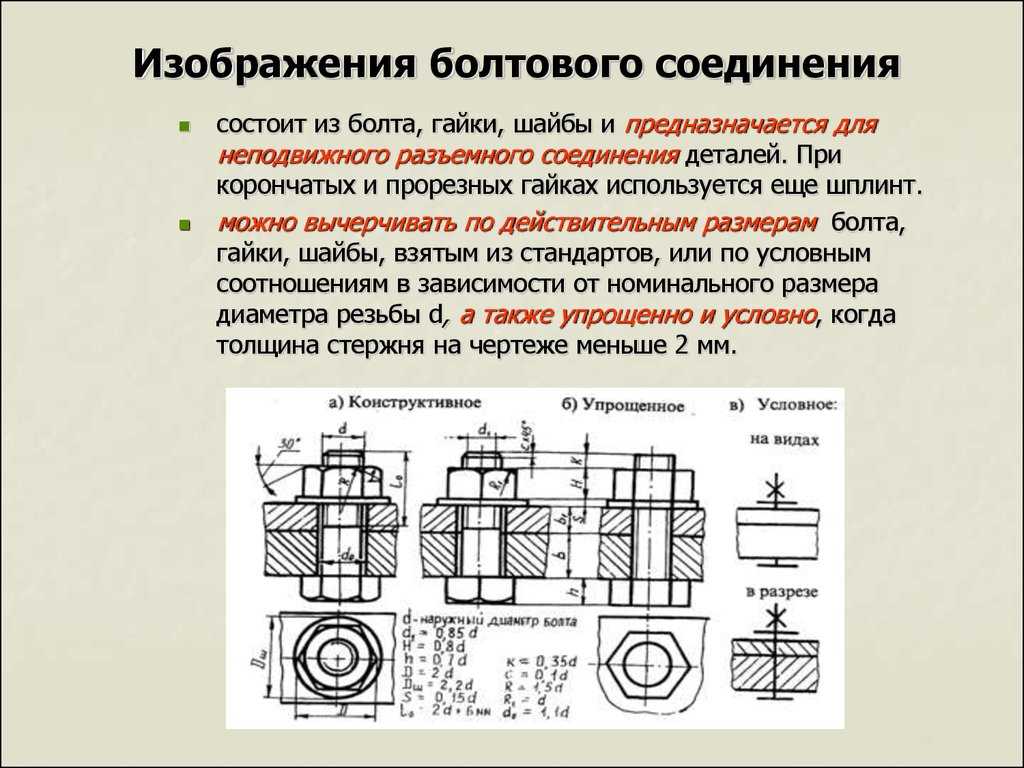

Должна ли резьба болта выступать за гайку?

Должна ли резьба болта выступать за гайку? 04 марта 2021 г.

Здесь, в следующей серии информативных статей, Билл Экклс из Bolt Science отвечает на распространенный вопрос о том, насколько резьба болта должна выступать за пределы гайки.

Некоторые строительные нормы и правила требуют, чтобы через гайку выступала хотя бы одна резьба. Однако общепринятой практикой является указание, что по крайней мере один шаг резьбы должен выступать в ряде отраслей. Как правило, первые несколько шагов резьбы могут быть сформированы только частично из-за фаски и т. д. Например, стандарт BS EN ISO 4014 (болты с шестигранной головкой — классы продукции A и B) гласит, что последние два шага резьбы на конце болт может быть неполным.

Стандарты толщины гаек были составлены исходя из того, что болт всегда подвергается разрушению при растяжении до того, как гайка сорвется. Если болт ломается при затягивании, очевидно, что требуется замена. Снятие нити имеет тенденцию быть постепенным по своей природе. При возникновении режима срыва резьбы могут поступить в эксплуатацию частично вышедшие из строя узлы, что может иметь катастрофические последствия. Следовательно, следует избегать возможного срыва резьбы как с внутренней, так и с внешней резьбы, если требуется обеспечить надежную конструкцию.

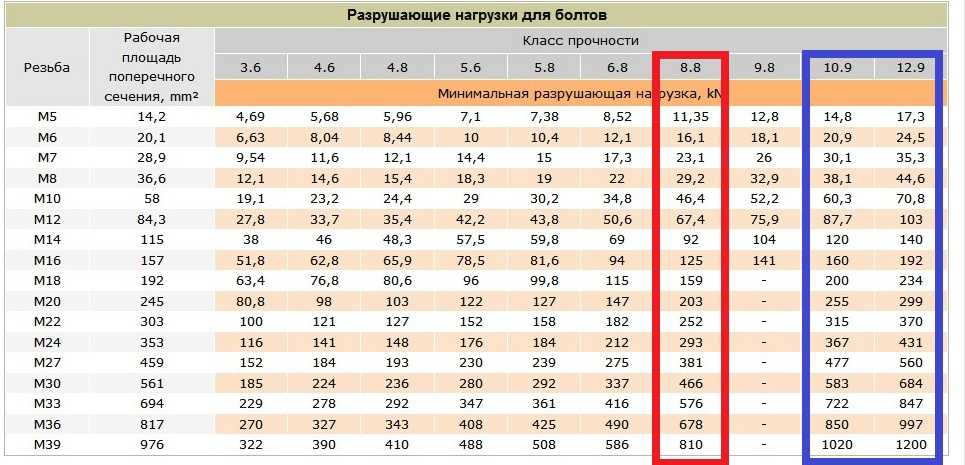

При выборе гаек и болтов всегда необходимо следить за тем, чтобы соответствующий класс гаек соответствовал классу болтов. Наличие верхней части резьбы болта на одном уровне с гайкой приводит к тому, что фаска присутствует внутри гайки, уменьшая площадь сдвига резьбы и, следовательно, прочность на снятие. Наличие болта в таком состоянии иногда называют «коротким болтовым соединением». Чтобы узнать подробности, нажмите здесь.

В США используется термин «вылет болта», обозначающий длину резьбы, выступающую за поверхность гайки после затяжки. Спецификация RCSC требует, чтобы конец болта был как минимум на одном уровне с поверхностью гайки. Не допускается, чтобы конец болта находился ниже поверхности гайки после завершения затяжки. Максимальный вылет по спецификации не указан, но чрезмерный вылет указывает на то, что гайка, возможно, достигла биения резьбы. Если это произошло, предварительное натяжение сомнительно для калиброванного гаечного ключа и методов закручивания болтов, потому что гайка перестанет вращаться, и крутящий момент станет очень высоким, хотя болт останется ослабленным. Для метода поворота гайки требуемые обороты не могли быть применены. Для метода прямого индикатора натяжения (DTI) требования к зазору DTI не могут быть выполнены.

В случаях, когда резьбовой крепеж вставляется в пластину или блок, обычно бывает так, что материалы крепежа и блока имеют разную прочность. Если принять критерий, согласно которому болт должен выдержать разрыв при растяжении до того, как полоски с внутренней резьбой сорвутся, требуемая длина зацепления с резьбой может быть чрезмерной и может стать нереалистичной для низкопрочных материалов плиты/блока. Допуски и ошибки шага между резьбами могут сделать зацепление длинных резьб проблематичным. Таким образом, следует использовать полную высоту гайки, если вы хотите избежать зачистки резьбы. Ознакомьтесь с информацией на веб-сайте о программе BOLTCALC и зачистке резьбы — на веб-сайте имеется учебное пособие/презентация.

Что касается максимального выступа, то я не встречал каких-либо указаний по этому поводу, кроме минимизации во избежание лишнего расхода материала.
