Количество свай: Расчет винтовых свай для свайного фундамента

Калькулятор расчета количества винтовых свай

Калькулятор

Сторона А Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Сторона B Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Тип строения БеседкаБытовкаГаражПристройкаБаняДом

Выбор грунта ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра

Количество
углов дома 456789101112131415

Планируемая
высота пола
над землей менее 50 смболее 50 см

Печка в доме

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост. Для этого не нужно иметь специальное образование и читать литературу. Вам требуется только внести данные в существующие графы.

Расчет количества винтовых свай с помощью калькулятора

1. Укажите длину сторон вашего строения, выбрав по форме от 3-х до 15-ти метров.
2. Укажите тип строения – дом, гараж, бытовое сооружение и пр.
3. Укажите «этажность», если появляются соответствующие графы.
   Заполняя графы, обратите внимание на то, что дом с мансардой будет считаться полутора этажным строением.
4. Выбирайте материал вашего строения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Кликнете «Рассчитать».

Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта.

Рассмотрим пример

Имеется торфяной участок с глубиной торфа 3 метра. Вы решили построить деревянный дом (брус 150х150), площадью 10 на 10 метров. Дом планируется оригинальной формой с девятью углами и мансардой. На высоте 50 см над землей будет расположен пол. Чтобы зимой вам было тепло, было решение установить в доме камин.

После того, как были внесены все данные, калькулятор подсчета количества винтовых свай выдал нам результат – 32 сваи, диаметром 108 мм и длиной в 4,5 метра.

Конечно, данный расчет является предварительным. Он служит ориентиром при планировании бюджета и дальнейшего заказа. Для более точного результата необходим выезд специалиста на объект для детального осмотра участка под планируемую застройку, где будут учтены все факторы.

Самостоятельный расчет на месте

Такой же расчет можно сделать самостоятельно и без использования калькулятора. Полученный таким способом результат в большинстве случаев менее точный. Вам нужно будет определить тип и плотность грунта, проанализировать природный рельеф, определить расстояние, на котором находятся более плотные слои почвы.

Еще одним вариантом, как можно узнать необходимое количество свай – это рассчитать их по плану первого этажа. Здесь вам необходимо посчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Проведите расчет на калькуляторе и по плану первого этажа и сравните результаты.

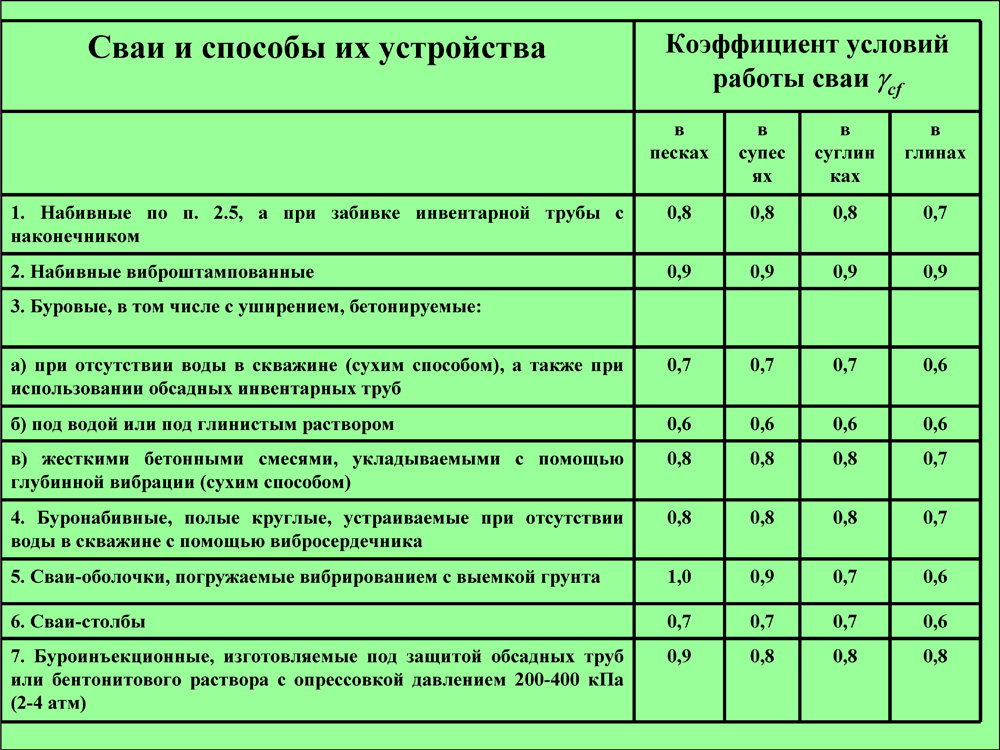

Как выполнить расчет количества свай для свайно-винтового фундамента

Чтобы понять, как сделать расчет количества винтовых свай для дома, можно использовать калькулятор расчета свайного фундамента или рассмотреть пример, приведенный для каркасного дома. Характеристики здания:

• Один этаж с мансардой. Крыша, крытая металлочерепицей, вальмового типа, стены без фронтонов имеют одинаковую высоту;
• Межкомнатные перегородки толщиной 8 см выполнены из гипсокартона без шумоизоляции.
• Наружные стены с утеплителем толщиной 15 см, перекрытия деревянные.
• Высота фасада первого этажа 3 м, высота потолков 2,6 м.
• Высота стен мансарды 1,5 м.
• Размеры дома в плане 6×8 м.
• Общая длина межкомнатных перегородок 25 м

Для подсчета того, сколько свай нужно для дома, требуются данные о типе почвы и особенностях ландшафта. В приведенном примере расчета количества свай для дома строительство ведется на ровном участке с глинистым грунтом, несущий пласт залегает на глубине 3 м от поверхности. Средняя снеговая нагрузка составляет 170 кг/м

2.

Для фундамента понадобятся сваи диаметром 108 мм и длиной 3,5 м. Свайные конструкции берут с запасом по длине — 3,8-4,0 м. Для расчета нагрузок принимается примерное количество опор, равное 10. Чтобы понять, как рассчитать свайный фундамент, сбор нагрузок лучше выполнить в форме таблицы. Все полученные значения округляются в большую сторону до целого числа.

Таблица 3. Сбор нагрузок.

Тип нагрузки	Коэффициент надежности	Расчет
наружные стены	1,1	Площадь стен умножить на массу 1 м 2. ((2 шт x 6 м) + (2 шт x 8 м)) x 4,5 м x 50 кг x 1,1 = 6930
внутренние стены	1,1	2 шт (на двух этажах) х 3 м (высота стен первого этажа) х 8 м (длина) х 50 кг x 1,1 = 2640
межкомнатные перегородки	1,2	25 м х 2,6 м (высота потолков) x 32 кг x 1,2 = 2496
перекрытия	1,1	2 шт (пол первого этажа и пол мансарды) x 6 м x 8 м x 170 кг x 1,1 = 17952
кровля	1,2	(6 м x 8 м х 65 кг x 1,2) / cos45ᵒ (угол наклона) = 5317
фундамент (предварительно)	1,05	10 шт x 48 кг (вес 1 сваи длиной 4 м) х 1,05 = 504
полезная	1,2	2 этажа х (160 кг x 6 м x 8 м) x 1,2 = 18432
снеговая	1,4	170 кг/м2 х 48 м (площадь кровли) x 1,4 =11424

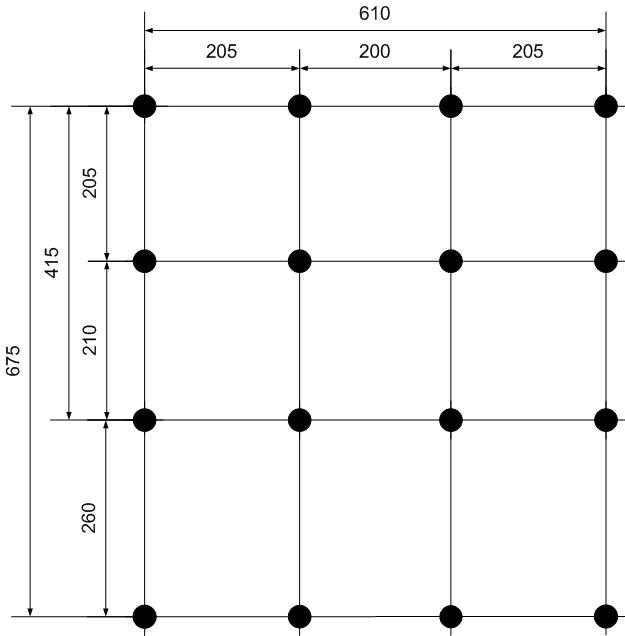

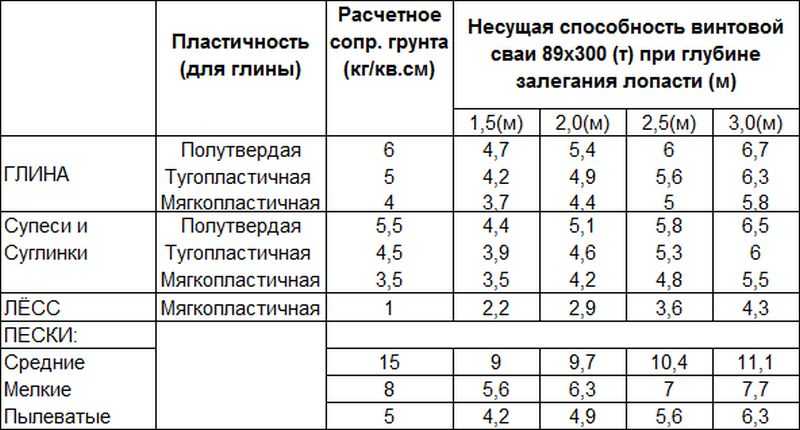

По предварительным подсчетам сумма всех нагрузок на основание равна 65695 кг. В расчет принимается округленное значение 65,7 тонн. Далее проводится подсчет количества свай. Средняя несущая способность одной опоры составляет 6 тонн. Общий вес конструкции нужно разделить на это число: 65,7 т / 6 т = 10,95 шт. Округляем до целого, получаем 11 свай. Значение окончательно принимается, хотя и отличается от предварительного. Свайные конструкции будут установлены по углам и серединам наружных стен, а также в точках пересечения внутренних стен. Проектирование фундамента позволяет обеспечить устойчивое и прочное основание для постройки дома, избежать перерасхода материалов.

КОЛИЧЕСТВО СВАЕВ В ГРУППЕ.

Очень редко сооружения строятся на одиночных сваях. Обычно под колонной или элементом фундамента должно быть не менее трех свай
из-за проблем с выравниванием и непреднамеренных
эксцентриситетов. Шаг свай в группе зависит от многих факторов, таких как

1. перекрытие напряжений соседних свай,
2. стоимость фундамента,
3. эффективность группы свай.

Изобары давления одиночной сваи с нагрузкой Q, действующей на вершину, показаны на рис. 15.24(a) .

Когда сваи размещаются группой, существует вероятность того, что изобары давления соседних свай будут перекрывать друг друга, как показано на

рис. 15.24(b) . Грунт сильно напряжен в зонах перекрытия давлений. При достаточном перекрытии либо грунт разрушится, либо группа свай чрезмерно осядет, поскольку комбинированный баллон давления простирается на значительную глубину ниже основания свай. Можно избежать перекрытия, установив сваи дальше друг от друга, как показано на рис. 9.0007 Рис. 15.24(c) . Иногда не рекомендуются большие расстояния, так как это приведет к увеличению высоты сваи, что увеличит стоимость фундамента.

Расстояние между сваями зависит от способа установки свай и типа грунта. Сваи могут быть забивными или забивными. При забивке свай будет большее перекрытие напряжений из-за смещения грунта. Если смещение грунта уплотняет грунт между сваями, как в случае рыхлых песчаных грунтов, сваи можно размещать с меньшими интервалами.

Рисунок 15.24 Изобары давления (а) одиночной сваи, (б) группы свай, расположенных близко друг к другу,

и (в) группы свай с удаленными друг от друга сваями.

Но если сваи забиты в насыщенные глиной или илистые грунты, смещенный грунт не уплотнит грунт между сваями. В результате грунт между сваями может подняться вверх и при этом поднять ростверк сваи. В грунтах этого типа требуется большее расстояние между сваями, чтобы избежать подъема свай. Когда сваи забиваются на месте, грунты, прилегающие к сваям, не подвергаются такой нагрузке, и поэтому допускаются меньшие расстояния между ними.

Как правило, расстояние между точечными опорными сваями, такими как сваи, заложенные в скалу, может быть намного меньше, чем для висячих свай, поскольку высокие опорные напряжения и эффект суперпозиции перекрытия точечных напряжений, скорее всего, не вызовут чрезмерного напряжения основного материала и не вызывать чрезмерной осадки.

Минимально допустимое расстояние между сваями обычно указывается в строительных нормах. Расстояние между прямыми сваями одинакового диаметра может варьироваться от 2 до 6 диаметров ствола. Для висячих свай рекомендуемое минимальное расстояние составляет 3d, где d — диаметр сваи. Для концевых опорных свай, проходящих через относительно сжимаемые породы, шаг свай должен быть не менее 2,5d.

Для концевых опорных свай, проходящих через сжимаемые породы и покоящихся в жесткой глине, шаг может быть увеличен до 3,5d. Для уплотняющих свай расстояние может быть равно Id. Типовое расположение свай в группах показано на рис. 15.25 . Рис. 15.25 расстояние между сваями. Сваи обычно забивают группами по регулярной схеме для поддержки структурных нагрузок. Структурная нагрузка действует на ростверк сваи, который распределяет нагрузку на отдельные сваи. Если сваи расположены на достаточном расстоянии друг от друга, то мощность группы свай равна сумме мощностей отдельных свай. Однако, если расстояние между сваями слишком близко, зоны напряжения вокруг сваи будут перекрываться, и предельная нагрузка группы будет меньше, чем сумма мощностей отдельных свай, особенно в случае висячих свай, где эффективность сваи группа значительно меньше.

Вместимость свайной группы

Групповое действие свай оценивают, рассматривая разрушение свай как единое целое по периметру группы. При оценке несущей способности группы учитываются как концевые опорные, так и висячие сваи. Опорную сваю оценивают, рассматривая площадь, заключенную по периметру сваи, как площадь основания, расположенную на глубине, соответствующей высоте кончиков свай. Компонент трения опоры сваи оценивается с учетом трения, которое может возникнуть по периметру группы свай по длине сваи, как показано на рисунке ниже:

Вместимость группы свай, Q = q ₀ X B2 + 4 x B x L x f (Квадрат) Где Q = предельная грузоподъемность группы свай. q ₀ = предельное давление на опору основания зоны B2 (B = размер группы свай) L = длина сваи f = сопротивление сдвигу

Эффективность свайной группы

Эффективность свайной группы зависит от следующих факторов:

1. Расстояние между сваями
2. Общее количество стопок в ряду и количество рядов в группе, а также
3. Характеристики сваи (материал, диаметр и длина)

Снижение общей несущей способности группы свай больше у висячих свай, особенно в глинистых грунтах. В торцевых опорных сваях уменьшения группировки не происходит. В группах свай, воспринимающих нагрузку за счет совместного действия трения и торцевой опоры, снижается только несущая способность трения. Эффективность группы свай можно рассчитать по следующей формуле:

Таким образом, КПД группы свай равен отношению средней нагрузки на сваю в группе, при которой происходит разрушение, к предельной нагрузке сопоставимой одиночной сваи.
