Фланцевые безасбестовые прокладки от производителя

Уплотнительные кольца
для фланцев.

Безасбестовые прокладки из материала FASIT 202 на основе целлюлозных волокон.

Толщина — 2 мм. Цвет – зеленый.

Наименование, технические характеристики материала	Артикул Eversteel	Единица измерения	наличие
Уплотнительное кольцо, PN40, DN15, 50X22X2	31130015	шт.	склад
Уплотнительное кольцо, PN40, DN20, 61X27X2	31130020	шт.	склад
Уплотнительное кольцо, PN40, DN25, 70X34X2	31130025	шт.	склад
Уплотнительное кольцо, PN40, DN32, 80X42,5X2	31130032	шт.	склад
Уплотнительное кольцо, PN40, DN40, 93X47,5X2	31130040	шт.	склад
Уплотнительное кольцо, PN40, DN50, 107X59X2	31130050	шт.	склад
Уплотнительное кольцо, PN40, DN65, 127X76X2	31130065	шт.	склад
Уплотнительное кольцо, PN40, DN80, 142X89X2	31130080	шт.	склад
Уплотнительное кольцо, PN40, DN100, 163X117X2	31130100	шт.	склад
Уплотнительное кольцо, PN40, DN125, 192X133X2	31130125	шт.	склад
Уплотнительное кольцо, PN40, DN150, 211X168X2	31130150	шт.	склад
Уплотнительное кольцо, PN40, DN200, 274X220X2	31130200	шт.	склад
Уплотнительное кольцо, PN40, DN250, 320X275X2	31130250	шт.	склад
Уплотнительное кольцо, PN40, DN300, 380X325X2	31130300	шт.	склад
Уплотнительное кольцо, PN40, DN350, 438X368X2	31130350	шт.	склад
Уплотнительное кольцо, PN40, DN400, 490X420X2	31130400	шт.	склад
Уплотнительное кольцо, PN40, DN500, 595X520X2	31130500	шт.	склад
Уплотнительное кольцо, PN40, DN600, 695X620X2	31130600	шт.	склад
Уплотнительное кольцо, PN40, DN800, 915X820X2	31130800	шт.	склад

Прокладки для фланцев

Фланец — конструктивный элемент в виде кольца или диска, предназначенный для стыковки частей трубопровода. Для достижения абсолютной герметичности этого соединения и предотвращения утечки транспортируемого по трубам вещества применяют прокладки для фланцев.

Цены на безасбестовые прокладки
Для уточнения цены звоните по телефону +7 (812) 600-10-15.

Все фланцевые прокладки независимо от материала их производства и формы исполнения отвечают единым техтребованиям:

• обеспечение плотного прилегания к деталям фланца и заполнение всех микроскопических изъянов на поверхности;
• невосприимчивость к химическому воздействию транспортируемого вещества и среды извне;
• выдерживание нужного температурного режима и давлений требуемых величин.

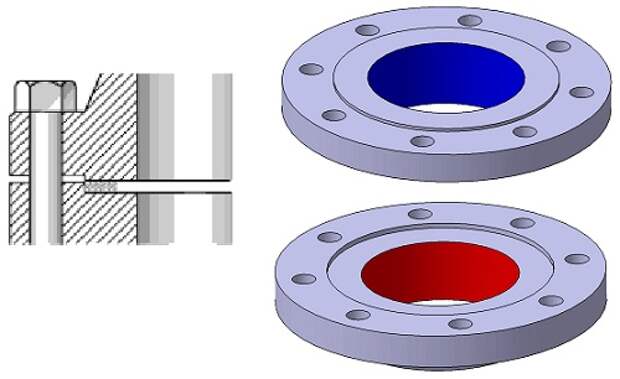

Типы прокладок для фланцев
В зависимости от габаритов уплотняемого участка, величины допустимого давления, температуры и иных запросов прокладки фланцевые производят из разных материалов. Потому их можно поделить на три типа, а именно:

• Металлические: линзы уплотнительные, кольца Армко, прокладки мембранные приварные. Их рекомендуется устанавливать в условиях повышенных давлений и температур. При этом герметичность уплотнения достигается за счет мощного зажима крепежными болтами и шпильками.
• Полуметаллические уплотнители: в оболочке из металла, армированные и др. Это довольно сложные прокладки для фланцевых соединений, представляющие собой комбинацию двух материалов: эластичного и металлического. Металл дает уплотнению устойчивость и жесткость, а вот элемент неметаллический — плотный прижим к участку. Такие прокладки отлично работают в больших границах давлений и температур.
• Неметаллические: картонные, паронитовые, фторопластовые, графитовые уплотнители, а также прокладки резиновые для фланцевых соединений.
  Употребляются исключительно для трубопроводов с малым давлением.

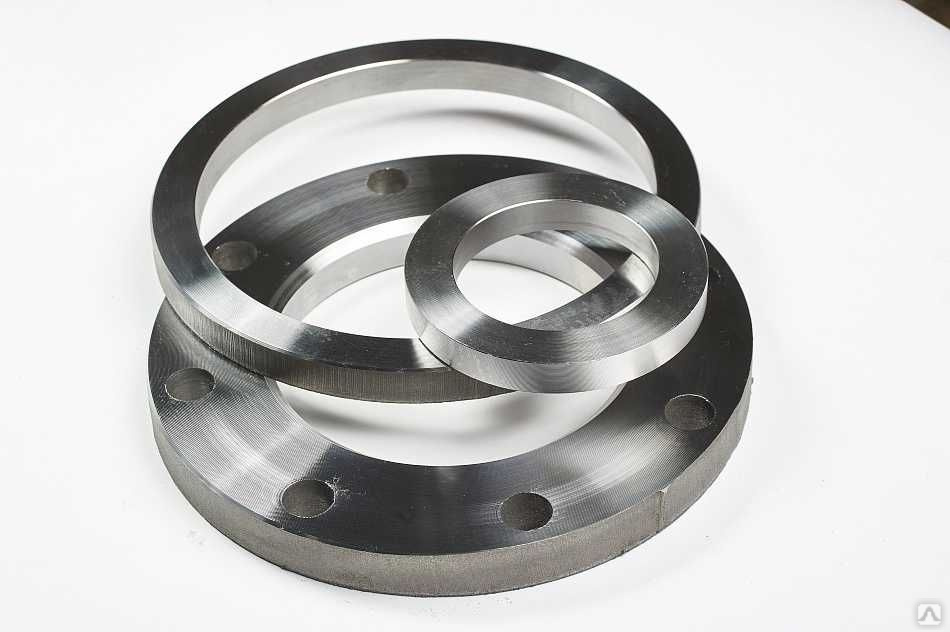

Фланцы свободные на приварном кольце ГОСТ 12822-80

Фланцы свободные на приварном кольце ГОСТ 12822-80 в силу особенностей конструкции состоят из двух различных изделий, первое из которых — обычный фланец стальной приварной, а второе — стальное кольцо. Условный диаметр Ду, равно как и условное давление этих изделий, должен быть одинаковым. Таким образом фланец свободный на приварном кольце по особенностям конструкции отличается от плоского и воротникового приварного фланцев.

Конструкция фланцев свободных по ГОСТ 12822-80

Фланец на приварном кольце, в отличие от аналогичных по характеристикам воротниковых и плоских фланцев, обладает одним замечательным свойством – удобством монтажа. Удобство заключается в том, что к трубопроводу приваривается именно стальное кольцо, а не сам фланец. При таком варианте стыковки фланец остается свободным на трубопроводе, чем обеспечивает удобную стыковку с ответным фланцем без поворота трубы в труднодоступных местах или при частых ремонтах трубопроводных линий в агрессивных средах.

Второй существенный плюс от использования фланцев по ГОСТ 12822-80 – это возможность экономии при выборе фланцев свободных под трубу из высоколегированной нержавеющей марки стали 12Х18Н10Т. В таком разрезе только само стальное кольцо может быть изготовлено из нержавеющей стали 12Х18Н10Т, а сам фланец свободный – из обычной углеродистой стали ст. 3 или ст. 20.

Изготовление кольца с уплотнительными поверхностями исполнений 1,2,3, 4, 5, 8, 9 регламентируется ГОСТ 12815-80.

Компания ООО «ТехМаш» имеет огромные производственные мощности для изготовления и поставок фланцев свободных на приварном кольце по ГОСТ 12822-80 не только из ст. 3,20, но и из стали 12Х18Н10Т . Налажено производство фланцев свободных на приварном кольце по техническими требованиями или чертежам Заказчика.

Краткие технические характеристики фланцев по ГОСТ 12822-80

Условное давление фланца , Ру, Мпа	0,1 и 0,25	0,6	1,0-1,6	2,5
Условный диаметр свободного фланца , Ду, мм	15-500	15-500	10-500	10-500
Условный диаметр кольца ( ответного фланца ) , Ду, мм	15-500	15-500	10-500	10-500
Температура	Не более 530°С
Материал	сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т и другие по желанию заказчика



Размеры фланцев соответствующих диаметров приведены в ГОСТ 12822 — 80

Пример условного обозначения круглого стального свободного фланца Dy 50 мм на Ру 0,6 МПа (6 кгс/см2) из стали 20: Фланец 50-6 20 ГОСТ 12822-80

Пример условного обозначения ответного фланца (приварного кольца) Dy 50 мм на Py 0,6 МПа (6 кгс/см2) из стали 12х18н10т, исполнения 1 (с соединительным выступом): Кольцо 1-50-6 СТ 12х18н10т ГОСТ 12822-80 Приведена часть ГОСТ размеров фланца свободного стального на приварном кольце Ду 15-80, 100, 150 — 400, 500 мм на Ру 1,0 Мпа (10 кгс/см2) из ст.

20, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т.

Обозначение изделия	Условное давление Ру,	Размеры, мм		n,  к-во отв.,  шт	Масса, кг
		dв	Dо		фланца	кольца
1 — 15 — 10	1,0 (10)	19	20	4	0.58	0.11
1 — 20 — 10	1,0 (10)	26	27	4	0.82	0.2
1 — 25 — 10	1,0 (10)	33	34	4	0.96	0.27
1 — 32 — 10	1,0 (10)	39	41	4	1. 49	0.34
1 — 40 — 10	1,0 (10)	46	48	4	1.92	0.42
1 — 50 — 10	1,0 (10)	59	61	4	2.27	0.62
1 — 65 — 10	1,0 (10)	78	80	4	3.01	0.9
1 — 80 — 10	1,0 (10)	91	93	4	3.77	1.1
1 — 100 — 10	1,0 (10)	110	112	8	4.55	1.31
1 — 125 — 10	1,0 (10)	135	138	8	6.09	1.96
1 — 150 — 10	1,0 (10)	161	164	8	7.5	2.18
1 — 200 — 10	1,0 (10)	222	225	8	9. 02	2.94
1 — 250 — 10	1,0 (10)	273	279	12	11.3	3.78
1 — 300 — 10	1,0 (10)	325	331	12	13.87	4.24
1 — 350 — 10	1,0 (10)	377	383	16	18.02	6.33
1 — 400 — 10	1,0 (10)	426	433	16	24.38	8.15
1 — 500 — 10	1,0 (10)	530	537	20	33.25	10.58

Завод деталей трубопроводов «Техмаш» осуществляет не только оптовую продажу свободных фланцев и ответных фланцев (приварного кольца) со склада, но и осуществляет изготовление фланцев по ГОСТ 12822 — 80 нестандартных типоразмеров диаметром до 2400 мм. Заказать или купить нашу продукцию вы можете в офисе или по телефонам , указанным в разделе Контакты.

Получить коммерческое предложениеОтправить предложение

Крепеж высокопрочный

Специалисты нашей компании способны решать сложные инженерные задачи и осуществлять комплексные поставки деталей трубопроводов на объекты строительства и реконструкции.

Среди наших заказчиков большое количество портов России, нефтеперерабатывающих заводов, очистных предприятий и строительных организаций.

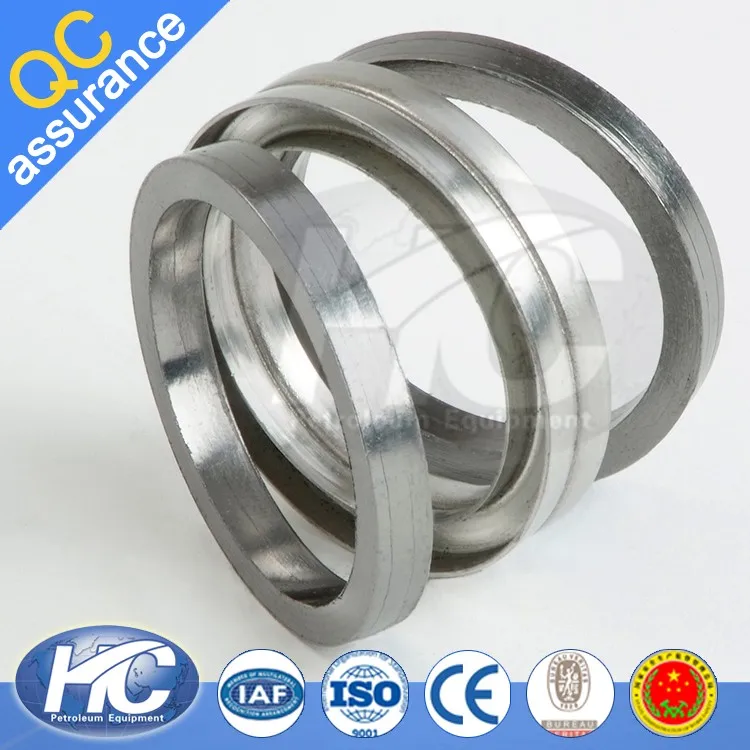

Металлические уплотнительные кольца стандарта API

Изделия

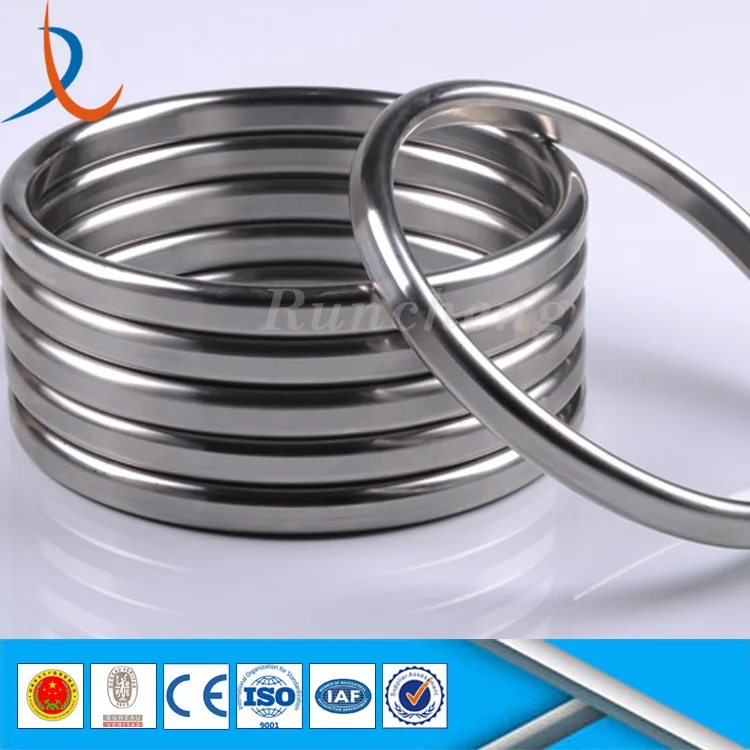

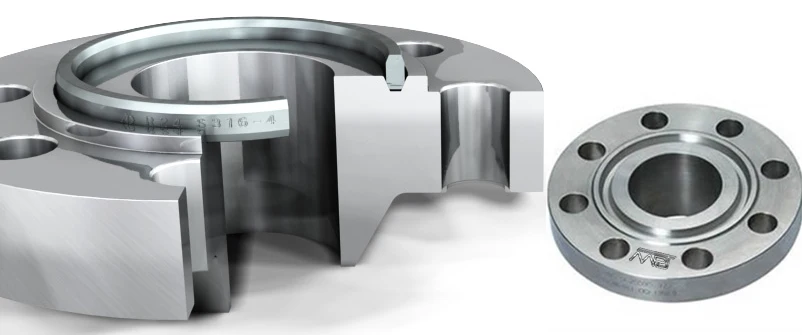

Кольцевое соединение

Кольцевое уплотнение представляет собой металлическую прокладку, используемую в условиях очень высоких температур и/или давлений.

Прокладка RTJ изготовлена ​​в соответствии со стандартами ASME B 16.20 и спецификацией API 6A. Тщательный контроль твердости обеспечивает эффективное уплотнение без повреждения фланца.

Кольцевые прокладки всегда используются в сочетании со специальным фланцем, который обеспечивает хорошее уплотнение при выборе правильного материала и профиля.

Ассортимент продукции и материалы

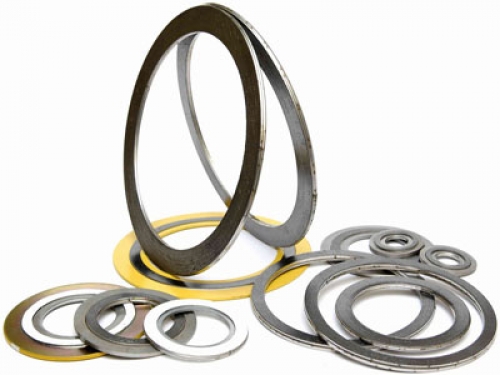

Спирально-навитые прокладки (SPW)

Спирально-навитые прокладки состоят из V-образной металлической полосы, намотанной по спирали, в сочетании с мягким наполнителем.

Металлическая полоса является основным структурным элементом, а наполнитель обеспечивает отличное уплотнение. Такое сочетание материалов означает, что спирально-навитые прокладки можно использовать в условиях колебаний температуры и давления. В зависимости от предполагаемого применения спирально-навитые прокладки могут поставляться с наружным и внутренним кольцом или без него.

• В качестве наполнителя обычно используется графит.
• Другие материалы используются только в том случае, если графит загрязняет среду или не является химически стойким.
• Другие материалы могут быть предоставлены по запросу

Прокладка для испытаний под давлением VPTG

Компания Vestpak в сотрудничестве с несколькими операторами в Северном море разработала прокладку для испытаний под давлением. Целью этой работы было разработать хорошую альтернативу кольцевым соединениям, используемым в настоящее время при испытаниях.

Эта прокладка специально разработана для испытаний под давлением с НУЛЕВЫМ моментом затяжки болтов. Прокладка, которая была только мечтой инженеров всего мира, теперь стала реальностью с запуском Vestpak TG-RTJ и TG-Compact.

Разработанная для экономии драгоценного времени установка этой прокладки очень проста. Круговой металлический контакт с фланцами обеспечивает идеальное уплотнение без затяжки болтов. И это проверено Veritas до 1375 бар.

Прокладка устанавливается вместо обычных R, RX, BX или компактного кольца. Мягкое уплотнение входит в канавку RTJ точно по центру встроенного направляющего кольца. Ручка прокладки облегчает установку и остается на месте, чтобы дать видимый признак того, что тестовая прокладка установлена.

Преимущества:

• Значительно сокращает время установки и демонтажа
• Нет требований к оборудованию для затяжки болтов
• Болты не повреждены
• Отсутствие повреждений фланцев
• Можно использовать несколько раз
• Самоцентрирующаяся конструкция
• Невозможно установить неправильно
• Нельзя перетягивать
• Система проверена «Веритас»

IX-кольца для компактных фланцев

IX-кольца разработаны и используются там, где используются NORSOK CFC (компактные фланцевые соединения). Кольца изготавливаются из трех различных видов стали и покрыты ПТФЭ разных цветов, чтобы различать их. Стандартная идентификация NORSOK STANDARD L-005 (NCF5).

Все маркировки должны быть на внутренней стороне кольца.

Ассортимент продукции IX-Seals

Прокладки с металлической оболочкой (MJ)

Прокладки с металлической оболочкой (с двойной или одинарной оболочкой) состоят из мягкого наполнителя, инкапсулированного металлом.

Наполнитель обеспечивает эластичный отскок, а металлическая оболочка обеспечивает герметичность. Он также защищает присадочный материал от давления, колебаний температуры и коррозии. Доступны несколько типов материалов для изготовления наилучшего уплотнения в конкретных условиях.

Прокладки MJ традиционно используются для теплообменников, насосов и клапанов. Упругий отскок и возможность повторного использования этих прокладок ограничены. Они требуют обработанных поверхностей фланцев и высокого крутящего момента болтов для обеспечения эффективного уплотнения.

Прокладка Kamprofile

Прокладка Kamprofile является наиболее универсальной прокладкой, доступной на сегодняшний день, и к ней предъявляются все более высокие требования.

Его уникальные свойства проявляются в самых сложных условиях. Прокладка состоит из прецизионно обработанной металлической поверхности с радиальными канавками с обеих сторон и ряда традиционных уплотнительных материалов (графит, ПТФЭ и т. д.). 9№ 0009

Преимущества:

• Благодаря жесткой конструкции они просты в обращении и легко адаптируются.
• Прокладка может продлить срок службы поврежденных или деформированных фланцев.
• Обычно его нельзя перезаряжать.
• Радиальные канавки улучшают характеристики традиционных уплотняющих материалов, концентрируя уплотняющее усилие. Уплотнительные слои вдавливаются в круглые канавки, создавая силы, которые воздействуют на поверхность фланца и минимизируют боковое течение. В этой системе общая нагрузка на болты сосредоточена на уплотняющих слоях и не рассеивается.
Прокладки
• Kampprofile, как правило, можно использовать повторно, что означает, что вам не нужно хранить большое количество на складе. Это также означает, что вам не нужно останавливать производство в ожидании новой партии прокладок.
• При повторном использовании прокладки металлические сердечники очищают и проверяют. После капитального ремонта системы необходимо заменить только уплотнительные слои.
