Коды неисправностей газовых котлов вайлант и их причины
Газовые котлы Vaillant считаются очень надежными и долговечными. Однако во время эксплуатации возможно появление неполадок. Система самодиагностики выводит код неисправности газовых котлов вайлант на экран. Таким образом, автоматика подсказывает пользователю, где кроется проблема – это помогает быстро обнаружить ее и устранить.
…
Коды ошибок газовых котлов вайлант и методы их устранения

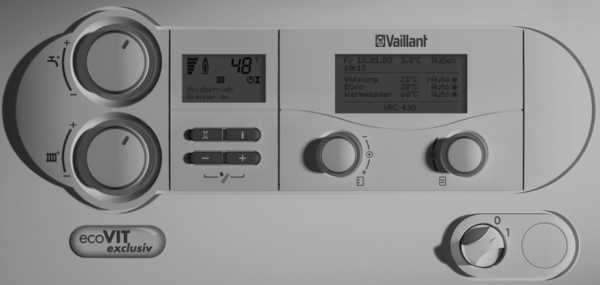

Обратите внимание на то, что появление кодов ошибок на экране агрегатов вайлант не всегда говорят о неисправностях. Если перед кодом стоит буква F, это говорит о наличии ошибки, а литера S означает режим работы прибора.
Если показание на экране высветилось в первый раз, попробуйте перезагрузить агрегат. Возможно, это просто системный сбой и реальной проблемы нет. Но если код ошибки высветился снова, значит — нужно искать причину неполадки.
Коды неисправностей газового котла вайлант

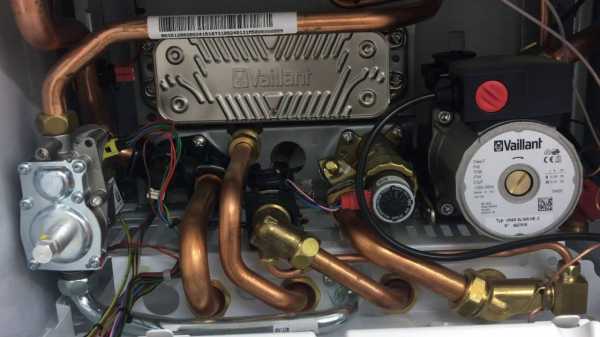

Рассмотрим неисправности настенного газового котла вайлант.
Код ошибки F0/ F71 означает обрыв цепи термодатчика подачи. Следует проверить проводку и исправность датчика.
…
F1 – обрыв сенсора на обратке. Проверьте работоспособность датчика и его проводки.
F2 – разомкнут термосенсор заполнения. Вставьте хорошо штекер, осмотрите проводку на повреждение.
F3 – разомкнута цепь температурного сенсора накопителя. Проверьте проводку датчика и его соединения.
F5 (актуальна для модели вайлант атмо) – обрыв проводки внешнего датчика дыма. Проверьте соединение проводки, замените неисправный датчик. Код F6 означает нарушение проводов внутреннего сенсора отвода.
F10 – короткое замыкание термистора на подающей линии. Проверьте штекер, подтяните контакты, замените сломанный термистор.
…
F11 – замыкание термистора на обратной линии. Действия аналогичны ошибке F10.
Ошибка F13 – замкнуло датчик горячего старта или кабель. Протяните новую проводку. Эта ошибка может быть вызвана дефектами в элементе, контролирующем температуру. Тогда необходимо заменить сломанный элемент. Если проблема возникла из-за замыкания штекера, то проверьте его работоспособность.
F15, 16 – замыкание внешнего датчика вывода дымовых газов. Действия аналогичны ошибке F3.
F20 – сработала защита от перегрева. Возможно, неисправен термистор, поэтому автоматика правильно не среагировала на перегрев. Замените термистор.
- сенсор давления;
- циркуляционный насос на наличие заедания;
- главную плату управления;
- трубы и стыки отопительной системы на наличие утечек;
- проводку управляющего модуля.
Замените неисправные детали на новые. Проверьте, соответствует ли режим работы циркуляционного насоса размерам системы отопления.
F23 – мало теплоносителя в системе. Проверьте, хорошо ли работают датчики подачи и обратки. Очистите насос, может его работу блокирует посторонний предмет или его мощности недостаточно для обслуживания данной системы.
F24 указывает на низкий уровень теплоносителя. При этом наблюдается низкое давление воды и повышение ее температуры. Возможно, причина в наличии воздушных пробок. Выпустите воздух из системы. Или же смотрите решение для кода F23.
F26 – проблемы с газовой арматурой. Возможно, неправильно подключен серводвигатель. Проверьте штекер, замените поврежденный провод.
F27 – наличие остаточного пламени в закрытой камере сгорания. Продиагностируйте датчики пламени и магнитный клапан. Код F28 говорит о неисправности двухконтурного газового котла вайлант и показывает, что горелка агрегата работает со сбоями. Проверьте, правильно ли функционируют следующие узлы:
- газовая арматура;
- реле давления;
- счетчик;
- модуль управления.
Выпустите воздух, отрегулируйте параметры топливной подачи.
F29 – гаснет пламя. Обычно причина в перебоях подачи топлива из магистрали. Позвоните в газовую службу и объясните ситуацию. Проверьте заземление.
Ошибки F32/F37 актуальны при неисправностях газового котла вайлант т4 турбо. Частота вращения вентиляторов не соответствует нормативу. Проверьте вентилятор на работоспособность, если он не исправен — замените.
F33 (для модели turboTEC) – реле фиксации давления не включается. Проверьте контакты реле.
F36 – сработала система защиты по причине слабой тяги. Дым попадает в помещение. Прекратите работу котла, проветрите комнату. Проверьте функциональность канала дымохода и вентиляции. F38 – неисправность вентилятора котла газового вайлант. Отремонтируйте или замените элемент.
F42 – обрыв кодирующего резистора. Проведите диагностику элемента.
F49 – низкое напряжение на шине eBUS. Произошло замыкание.
F53 – плохо отрегулирована горелка. Перенастройте работу устройства.
F54 – проблемы с подачей топлива. Откройте вентиль подачи топлива на максимум. Проверьте запорную арматуру – не затрудняет ли она проход газа. Если давление в магистрали низкое, обратитесь в газопоставляющую компанию.
F56 – неполадки в камере сгорания. Нарушена связь с топливной арматурой.
F57 – активен режим «комфорт», неправильное регулирование. Обычно причина кроется в коррозии электрода розжига. Осуществите зачистку проводов либо замените элемент на новый.
F61 – ошибка работы газовых клапанов. Это связано с замыканием кабеля либо поломкой топливного клапана.
F62 – проблема с контрольным электродом и система отключается с задержкой.
F73 и F74 – сенсор давления подает низкий или высокий сигнал соответственно. Произошло замыкание проводов на 5–24 В. Измените подключение. F75 – давление воды не растет при включении насоса. Выпустите излишки воздуха, отрегулируйте настройки расширительного бака и байпаса. F76 – блокировка работы из-за перегрева первичного контура. Появляется при поломках теплообменника или проблемах в работе кабеля предохранителя. Замените теплообменник или проводку. F77 – неполадки в работе отводящего клапана или насоса. Выполните диагностику элементов и замените неисправные.
F80 вместе с F91 – замыкание сенсора вторичного контура. Подтяните проводку, замените детали.
F81 в сочетании с F91 – сбои в работе загрузочного насоса. Выпустите воздух, осмотрите датчики, крыльчатку. Проверьте, не засорен ли теплообменник. F83 – неверное значение термистора на подаче и обратке. Установите элемент правильно, долейте теплоноситель в систему. F84/F85 – ошибочные значения термисторов. Поменяйте их местами. Возможно, установка выполнена неправильно.
Обратите внимание! Чтобы внезапная поломка не застала Вас в разгар зимы, специалисты рекомендуют проводить профилактический осмотр своего газового котла хотя бы раз в год.
F92 – ошибка резистора кодирования. Померяйте его сопротивление.
F93 – плохое качество сгорания. Поменяйте форсунки горелки, почистите сопло.
Промежуточные коды рабочих режимов
В процессе работы газового котла вайлант на его экране могут появляться промежуточные коды с буквой S, обозначающие активированный режим. Так, о включенном режиме отопления сигнализируют коды S0-S8. О приготовлении горячей воды говорят показания с S10 по S17. Горячий старт обозначается S20–S28.
S30 – внешний термостат блокирует работу отопления.
S31 обозначает, что котел работает в летнем режиме.
S33 – активна функция «антизамерзание», которая блокирует работу в течение 20 минут.
S36 – на регуляторе стоит 20ºC.
S41 означает превышение номинального давления.
S42 – не включается газовая горелка. Возможно, сработал клапан отвода либо сломан насос.
S51 – дымовые газы попали в помещение.
S53 – мало жидкости, ожидание 2,5 минуты.
S54 – режим ожидания длится 20 минут.
S96, 97, 98 — тестовый режим.
oteple.com
|
Код ошибки |
Расшифровка кода ошибки |
Возможные причины неисправности |
|
F.00 |
Обрыв в цепи датчика NTC подачи |
|
|
F.01 |
Обрыв в цепи датчика NTC обратки |
Неисправность датчика NTC, кабеля или штекера подключения |
|
F.02 |
Размыкание датчика NTC температуры заполнения накопителя (VSC) |
Штекер NTC не вставлен или вставлен неплотно, неисправен датчик NTC, или соединение на корпус вставлено неплотно/не вставлено, неисправен кабель |
|
F.03 |
Размыкание NTC датчика накопителя (VSC) |
Неисправен датчик NTC, штекер вставлен неплотно/не вставлен, неисправен кабель |
|
F.04 |
Обрыв в цепи датчика NTC обратки |
Неисправность датчика, кабеля или штекера подключения |
|
F.05 (только Vaillant Атмо) |
обрыв в цепи внешнего датчика тяги котла |
Неисправность датчика, кабеля или штекера подключения |
|
F.06 (только Vaillant Атмо) |
обрыв в цепи внутреннего датчика тяги |
Неисправность датчика, кабеля или штекера подключения |
|
F.10 |
КЗ датчика NTC подачи (больше 130°C) |
Неисправность датчика, кабеля или штекера подключения |
|
F.11 |
КЗ датчика NTC обратки (больше 130°C) |
Неисправность датчика, кабеля или штекера подключения |
|
F.12 |
Короткое замыкание — NTC заполнения накопителя (> 130 °C) (VSC) |
Неисправен штекер NTC, недопустимое электро соединение между |
|
F.13 |
Короткое замыкание датчика горячего старта |
Замыкание штекера датчика на массу, короткое замыкание в кабельном жгуте, дефект датчика; температура > 130 °C. |
|
F.14 |
КЗ датчика NTC обратки (больше 130°C) |
Неисправность датчика, кабеля или штекера подключения |
|
F.15 (только Vaillant Атмо) |
КЗ внешнего датчика тяги |
Неисправность датчика, кабеля или штекера подключения |
|
F.16 (только Vaillant Атмо) |
КЗ внутреннего датчика тяги |
Неисправность датчика, кабеля или штекера подключения |
|
F.20 |
срабатывание датчика STB |
• датчик — NTC неисправен или неправильно подключен |
|

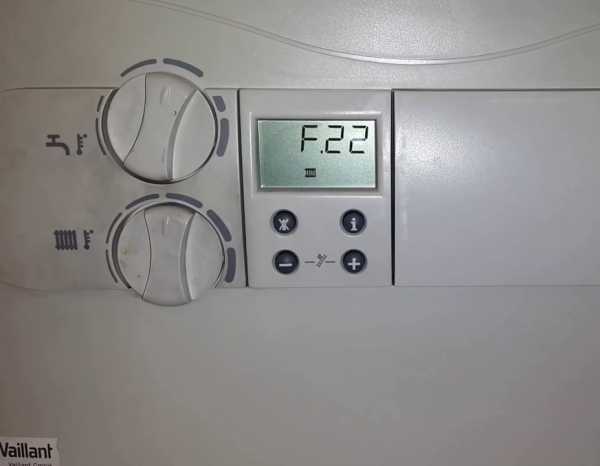

F.22 |
«сухой ход» |
— очень мало воды в устройстве, |
|
F.23 |
Недостаток воды в системе. Распознаётся сравнением температуры воды на обратке и подаче |
— слишком малое количество воды в устройстве — Насос испорчен или заблокирован — слабая циркуляция- датчик NTC испорчен |
|
F.24 |
Недостаток воды в системе — очень высокая температура на подаче |
• слишком мало воды в приборе |
|
F.25 |
Отключение устройствами безопасности: Слишком высокая температура отработанных газов |
Штекерное соединение, опция тепловой предохранитель опрокидывания тяги |
|
F.26 |
Отсутствие должного тока для шагового двигателя газового клапана |
|
|
F.27 |
«постороннее пламя» ионизационный сигнал сообщает о наличии пламени при закрытом газовом вентиле |
• постороннее пламя, неисправность газового магнитного клапана • неисправность в работе контроля наличия пламени (заменить электронную плату) |
|

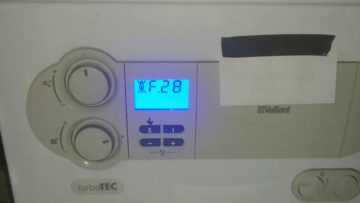

F.28 |
«Блокировка розжига прибора» Неудачные попытки розжига, аппарат не запускается |
— неисправность в подаче газа, например: |
|
• неисправность газовой арматуры (неисправность главного газового магнита или оператора) |
||
|
F.29 |
«Отказ в рабочем режиме» Пламя потухло во время работы прибора, попытки розжига не удались |
• временно прекращена подача газа из газопровода |
|
F.30 |
Обрыв щупа котла (ecoCRAFT/3) |
|
|
F.31 |
КЗ щупа котла (ecoCRAFT/3) |
|
|
F.32 |
Отклонение частоты вращения вентилятора (только конденсационные) |
Вентилятор заблокирован, неправильно вставлен штекер в вентилятор, неисправен датчик Холла, неисправность в кабельном жгуте, неисправна электроника |
|
F.33 |
Через 30 минут после запроса тепла реле давления газовоздушного тракта не замыкает контакт. Только для Vaillant turboTEC |
Отсутствие сигнала от реле давления газовоздушного тракта. Реле давления газо-воздушного тракта не размыкает контакт после выключения вентилятор |
|
F.34 |
Маностат не отключается при остановке вентилятора |
|
|
F.35 |
Ошибка в воздухопроводе/газоотводе |
Воздухопровод/газоотвод закрыт |
|
F.36 (только в Vaillant Атмо) |
Датчик отходящих газов определил поступление отходящих газов в помещение |
• недостаточные внешние условия для запуска прибора |
|
F.37 |
Отклонение частоты вращения вентилятора (слишком или недостаточно большая скорость во время работы) |
Не вставлен или неисправен датчик давления (но не короткое замыкание или обрыв) |
|
F.42 |
Короткое замыкание кодирующего резистора |
КЗ на кодируемом сопротивлении в шине |
|
F.43 |
Обрыв кодирующего резистора |
Обрыв в цепи кодирующего сопротивления |
|
F.49 |
Распознавание пониженного напряженияна шине eBus |
Короткое замыкание в шине eBus, перегрузка eBus или на шине eBus 2 источника напряжения с разной полярностью |
|
F.55 |
Ошибка датчика CO |
Ошибка кабельного ствола: |
|
F.56 |
Превышено предельное значение сгорания |
Значения эмиссии CO больше предельных (больше, чем на 60 секунд) |
|
F.57 |
Само диагностика безуспешна |
Рециркуляция отработанного газа, заблокирована/забита система выпуска отработанных газов, слишком маленькое давление газа, заблокирован/забит тракт подачи свежего воздуха, число оборотов воздуходувки колеблется, аппарат настроен на неправильный вид газа |
|
F.60 |
газовый вентиль — ошибка 1 |
неисправность электроники, лампочка включения на панели не загорается |
|
F.61 |
газовый вентиль — ошибка 2 |
неисправность электроники, лампочка включения на панели не загорается |
|
F.62 |
газовый вентиль — неисправность задержки отключения |
наличие пламени более 4 сек после отключения газового вентиля |
|
F.63 |
ошибка EEPROM |
ошибка контрольной суммы |
|
F.64 |
ошибка АЦП |
• неисправность датчиков (подачи, обратки, отходящих газов, непонятная кодировка прибора) |
|
F.65 |
ASIC- блокировка при перегреве электронного блока |
• слишком высокая температура в блоке переключения |
|
F.66 |
I?C-Bus ошибка передачи данных |
• неисправность дисплея |
|
F.67 |
ошибка в работе GFA |
Проверка наличия пламени на горелке (разные показания для микропроцессора и ASIC) |
|
F.70 |
Недействительный номер исполнения котла для дисплея и/или электроники |
Одновременно были заменены дисплей и электроника, а номер |
|
F.71 |
Показания датчика подающей линии не изменяются |
Несправен датчик на подающей линии |
|
F.72 |
Неверное показание датчика подающей и/или обратной линии |
Неисправность датчика подающей и/или обратной линии |
|
F.73 |
Неверный сигнал датчика давления воды (слишком низкое) |
Обрыв датчика давления воды или короткое замыкание на 0 В или |
|
F.74 |
Неверный сигнал датчика давления воды (слишком высокий). Давление >4,5 бар. |
Короткое замыкание датчика давления воды на 5 В/24 В или |
|
F.75 |
После 5-кратного запуска насоса не определяется повышение давления > 50 мбар |
Не распознается изменение давления при включении насоса: |
|
F.76 |
Сработало устройство защиты от перегрева на первичном тепло-обменнике |
Повреждены кабель или кабельные соединения плавкого предохранителя в первичном теплообменнике или неисправен первичный теплообменник |
|
F.77 |
Достигнут максимальный уровень |
Несправен насос отвода конденсата или получен сигнал обратной связи |
|
F.78 |
Неверная конфигурация с принадлежностью |
Неправильное электро подключение с принадлежностью |
|
F.82 |
Ошибка прибора для проверки анода, питающегося от постороннего источника |
При неподключенном аноде, питающимся от постороннего источника, краевой штекер не вставлен/неверно вставлен в печатную плату в распределительной коробке; При подключенном аноде, питающимся от постороннего источника, анод неисправен, контакты анода или электроника имеют недопустимое электро соединение, неисправен кабель |
|
E11 |
Блокировка |
Перепутано подключение датчиков NTC подающей и обратной линии |
|
E12 |
Блокировка |
150 сек.: T1-T2 > 35K |
|
E13 |
Блокировка |
10 мин: (dT1/dt)> 4K/сек |
|
con |
Нет связи с платой |
Помехи в связи между дисплеем и платой в распределительной коробке |
|
nnn |
нет значения |
Служебная информация |
|
F xx |
нет в списке ошибок |
ошибка в программном обеспечении |
agk22.ru
Код ошибки | Расшифровка кода ошибки | Возможные причины неисправности |
F.00 | Обрыв в цепи датчика NTC подачи | Неисправность датчика NTC, кабеля или штекера подключения |
F.01 | Обрыв в цепи датчика NTC обратки | Неисправность датчика NTC, кабеля или штекера подключения |
F.02 | Размыкание датчика NTC температуры заполнения накопителя (VSC) | Штекер NTC не вставлен или вставлен неплотно, неисправен датчик NTC, или соединение на корпус вставлено неплотно/не вставлено, неисправен кабель |
F.03 | Размыкание NTC датчика накопителя (VSC) | Неисправен датчик NTC, штекер вставлен неплотно/не вставлен, неисправен кабель |
F.04 | Обрыв в цепи датчика NTC обратки | Неисправность датчика, кабеля или штекера подключения |
F.05 (только Vaillant Атмо) | обрыв в цепи внешнего датчика тяги котла | Неисправность датчика, кабеля или штекера подключения |
F.06 (только Vaillant Атмо) | обрыв в цепи внутреннего датчика тяги | Неисправность датчика, кабеля или штекера подключения |
F.10 | КЗ датчика NTC подачи (больше 130°C) | Неисправность датчика, кабеля или штекера подключения |
F.11 | КЗ датчика NTC обратки (больше 130°C) | Неисправность датчика, кабеля или штекера подключения |
F.12 | Короткое замыкание — NTC заполнения накопителя (> 130 °C) (VSC) | Неисправен штекер NTC, недопустимое электро соединение между |
F.13 | Короткое замыкание датчика горячего старта | Замыкание штекера датчика на массу, короткое замыкание в кабельном жгуте, дефект датчика; температура > 130 °C. |
F.14 | КЗ датчика NTC обратки (больше 130°C) | Неисправность датчика, кабеля или штекера подключения |
F.15 (только Vaillant Атмо) | КЗ внешнего датчика тяги | Неисправность датчика, кабеля или штекера подключения |
F.16 (только Vaillant Атмо) | КЗ внутреннего датчика тяги | Неисправность датчика, кабеля или штекера подключения |
F.20 | срабатывание датчика STB | • датчик — NTC неисправен или неправильно подключен |
F.22 | «сухой ход» | — очень мало воды в устройстве, |
F.23 | Недостаток воды в системе. Распознаётся сравнением температуры воды на обратке и подаче | — слишком малое количество воды в устройстве — Насос испорчен или заблокирован — слабая циркуляция- датчик NTC испорчен |
F.24 | Недостаток воды в системе — очень высокая температура на подаче | • слишком мало воды в приборе |
F.25 | Отключение устройствами безопасности: Слишком высокая температура отработанных газов | Штекерное соединение, опция тепловой предохранитель опрокидывания тяги |
F.26 | Отсутствие должного тока для шагового двигателя газового клапана |
|
F.27 | «постороннее пламя» ионизационный сигнал сообщает о наличии пламени при закрытом газовом вентиле | • постороннее пламя, неисправность газового магнитного клапана • неисправность в работе контроля наличия пламени (заменить электронную плату) |
F.28 | «Блокировка розжига прибора» Неудачные попытки розжига, аппарат не запускается | — неисправность в подаче газа, например: |
• неисправность газовой арматуры (неисправность главного газового магнита или оператора) | ||
F.29 | «Отказ в рабочем режиме» Пламя потухло во время работы прибора, попытки розжига не удались | • временно прекращена подача газа из газопровода |
F.30 | Обрыв щупа котла (ecoCRAFT/3) |
|
F.31 | КЗ щупа котла (ecoCRAFT/3) |
|
F.32 | Отклонение частоты вращения вентилятора (только конденсационные) | Вентилятор заблокирован, неправильно вставлен штекер в вентилятор, неисправен датчик Холла, неисправность в кабельном жгуте, неисправна электроника |
F.33 | Через 30 минут после запроса тепла реле давления газовоздушного тракта не замыкает контакт. Только для Vaillant turboTEC | Отсутствие сигнала от реле давления газовоздушного тракта. Реле давления газо-воздушного тракта не размыкает контакт после выключения вентилятор |
F.34 | Маностат не отключается при остановке вентилятора |
|
F.35 | Ошибка в воздухопроводе/газоотводе | Воздухопровод/газоотвод закрыт |
F.36 (только в Vaillant Атмо) | Датчик отходящих газов определил поступление отходящих газов в помещение | • недостаточные внешние условия для запуска прибора |
F.37 | Отклонение частоты вращения вентилятора (слишком или недостаточно большая скорость во время работы) | Не вставлен или неисправен датчик давления (но не короткое замыкание или обрыв) |
F.42 | Короткое замыкание кодирующего резистора | КЗ на кодируемом сопротивлении в шине |
F.43 | Обрыв кодирующего резистора | Обрыв в цепи кодирующего сопротивления |
F.49 | Распознавание пониженного напряженияна шине eBus | Короткое замыкание в шине eBus, перегрузка eBus или на шине eBus 2 источника напряжения с разной полярностью |
F.55 | Ошибка датчика CO | Ошибка кабельного ствола: |
F.56 | Превышено предельное значение сгорания | Значения эмиссии CO больше предельных (больше, чем на 60 секунд) |
F.57 | Само диагностика безуспешна | Рециркуляция отработанного газа, заблокирована/забита система выпуска отработанных газов, слишком маленькое давление газа, заблокирован/забит тракт подачи свежего воздуха, число оборотов воздуходувки колеблется, аппарат настроен на неправильный вид газа |
F.60 | газовый вентиль — ошибка 1 | неисправность электроники, лампочка включения на панели не загорается |
F.61 | газовый вентиль — ошибка 2 | неисправность электроники, лампочка включения на панели не загорается |
F.62 | газовый вентиль — неисправность задержки отключения | наличие пламени более 4 сек после отключения газового вентиля |
F.63 | ошибка EEPROM | ошибка контрольной суммы |
F.64 | ошибка АЦП | • неисправность датчиков (подачи, обратки, отходящих газов, непонятная кодировка прибора) |
F.65 | ASIC- блокировка при перегреве электронного блока | • слишком высокая температура в блоке переключения |
F.66 | I?C-Bus ошибка передачи данных | • неисправность дисплея |
F.67 | ошибка в работе GFA | Проверка наличия пламени на горелке (разные показания для микропроцессора и ASIC) |
F.70 | Недействительный номер исполнения котла для дисплея и/или электроники | Одновременно были заменены дисплей и электроника, а номер |
F.71 | Показания датчика подающей линии не изменяются | Несправен датчик на подающей линии |
F.72 | Неверное показание датчика подающей и/или обратной линии | Неисправность датчика подающей и/или обратной линии |
F.73 | Неверный сигнал датчика давления воды (слишком низкое) | Обрыв датчика давления воды или короткое замыкание на 0 В или |
F.74 | Неверный сигнал датчика давления воды (слишком высокий). Давление >4,5 бар. | Короткое замыкание датчика давления воды на 5 В/24 В или |
F.75 | После 5-кратного запуска насоса не определяется повышение давления > 50 мбар | Не распознается изменение давления при включении насоса: |
F.76 | Сработало устройство защиты от перегрева на первичном тепло-обменнике | Повреждены кабель или кабельные соединения плавкого предохранителя в первичном теплообменнике или неисправен первичный теплообменник |
F.77 | Достигнут максимальный уровень | Несправен насос отвода конденсата или получен сигнал обратной связи |
F.78 | Неверная конфигурация с принадлежностью | Неправильное электро подключение с принадлежностью |
F.82 | Ошибка прибора для проверки анода, питающегося от постороннего источника | При неподключенном аноде, питающимся от постороннего источника, краевой штекер не вставлен/неверно вставлен в печатную плату в распределительной коробке; При подключенном аноде, питающимся от постороннего источника, анод неисправен, контакты анода или электроника имеют недопустимое электро соединение, неисправен кабель |
E11 | Блокировка | Перепутано подключение датчиков NTC подающей и обратной линии |
E12 | Блокировка | 150 сек.: T1-T2 > 35K |
E13 | Блокировка | 10 мин: (dT1/dt)> 4K/сек |
|
|
|
con | Нет связи с платой | Помехи в связи между дисплеем и платой в распределительной коробке |
nnn | нет значения | Служебная информация |
F xx | нет в списке ошибок | ошибка в программном обеспечении |
www.server-service.ru
Теплый дом — Коды ошибок Vaillant
Коды ошибок Vaillant
Коды сбоев и возможные причины неисправностей Vaillant
Ошибка F.0 Обрыв NTC-датчика (терморезистор) температуры подающей линии
Дефект: NTC-датчика, кабеля NTC- датчика, штекерного разъема NTC- датчика, штекерного контакта на блоке электроники;
Измеренная температура < 10 °C
Ошибка F.1 Обрыв NTC-датчика (терморезистор) температуры обратной линии
Дефект: NTC-датчика, кабеля NTC- датчика, штекерного разъема NTC- датчика, штекерного контакта на блоке электроники;
Измеренная температура < 10 °C
Ошибка F.5 Обрыв наружного датчика отходящих газов Дефект датчика;
не корректное электрическое подключение; дефект кабеля
Ошибка F.6 Обрыв внутреннего датчика отходящих газов Дефект датчика;
не корректное электрическое подключение; дефект кабеля
Ошибка F.10 Короткое замыкание датчика температуры подающей линии
Замыкание штекера датчика на массу, короткое замыкание в кабельном жгуте, дефект датчика;
температура > 130 °C.
Ошибка F.11 Короткое замыкание датчика температуры обратной линии
Замыкание штекера датчика на массу, короткое замыкание в кабельном жгуте, дефект датчика;
температура >130 °C.
Ошибка F.13 Короткое замыкание датчика горячего старта
Замыкание штекера датчика на массу, короткое замыкание в кабельном жгуте, дефект датчика;
температура > 130 °C.
Ошибка F.15 Короткое замыкание наружного датчика отходящих газов
Дефект датчика отходящего газа
Ошибка F.16 Короткое замыкание внутреннего датчика отходящих газов
Дефект датчика отходящего газа
Ошибка F.20 Сработал предохранительный ограничитель температуры (перегрев котла)
Неправильно подключен /плохой контакт или неисправен датчик температуры подающей линии, поэтому котел не отключился и произошел его перегрев
Ошибка F.22 «Сухое» горение (отсутствие /нехватка воды в котле)
Слишком низкое давление воды в котле (< 0,3 бар), неисправен датчик давления воды, обрыв кабеля насоса или датчика давления воды, насос заблокирован или несправен, недостаточная производительность насоса, NTC- датчик подающей или обратной линий не имеет должного контакта.
Любое копирование должно сопровождаться ссылкой на сайт http://отопление-мценск.рф
Ошибка F.23 Отсутствие /нехватка воды в котле, большая разница температур между датчиком подающей и датчиком обратной
линиях
Насос блокирован или несправен, недостаточная производительность насоса, перепутано подключение датчиков подающей и обратной линий
Ошибка F.24 Отсутствие /нехватка воды в котле, слишком быстрое повышение температуры
Блокирован насос, недостаточная производительность насоса, воздух в системе, низкое давление в системе
Ошибка F.26 Отсутствие должного тока для шагового двигателя газового клапана
Ошибка F.27 Поступление сигнала наличия пламени (ток ионизации), несмотря на закрытие магнитных газовых клапанов Неисправны магнитныегазовые клапаны, неисправно устройство контроля пламени
Ошибка F.28 Котел не включается: безуспешные попытки розжига во время запуска Неполадка в линии подачи газа, например: – неисправны газовый счетчик или реле давления газа – наличие воздуха в газе – слишком низкое давление истечения газа – сработала термическая противопожарная защита в газовом кране – неисправность газовой арматуры, – неправильная настройка газа, – неисправность в системе розжига (трансформатор, кабель, штекер цепи розжига), – прерывание тока ионизации (кабель электрод), – неправильное заземление котла, – неисправность блока электроники котла
Ошибка F.29 Пламя гаснет во время работы и последующие попытки розжига безуспешны
Перебои с подачей газа, неправильное заземление котла
Ошибка F.33 Через 30 минут после запроса тепла реле давления газо-воздушного тракта не замыкает контакт.
Только для turboTEC Отсутствие сигнала от реле давления газо-воздушного тракта. Реле давления газо-воздушного тракта не размыкает контакт после выключения вентилятора
Ошибка F.36 Выход отходящих газов в помещение после 3 попыток старта котла.
Только для atmoTEC
Недостаточный приток воздуха, нарушение отвода продуктов сгорания
Ошибка F.49 Распознавание пониженного напряжения на шине eBus
Короткое замыкание в шине eBus, перегрузка eBus или на шине eBus 2 источника напряжения с разной полярностью
Ошибка F.61 Нарушение подачи управляющего сигнала к газовым клапанам
Неисправность в кабельном жгуте газовых клапанов (короткое замыкание / замыкание на массу),
Неисправность газовых клапанов (короткое замыкание / замыкание на массу в обмотках),
Неисправность электроники
Ошибка F.62 Неправильное время задержки отключения газового клапана
Негерметичность газовой арматуры, неисправность электроники
Ошибка F.63 Неисправность EEPROM Неисправность электроники
Ошибка F.64 Неисправность датчика / электроники
Короткое замыкание датчика подающей или обратной линии;
неисправность электроники
Ошибка F.65 Высокая температура блока электроники
Электроника перегрета от внешнего воздействия, неисправность электроники
Ошибка F67 Входной сигнал устройства контроля пламени за пределами границ (0 или 5 В)
Ошибка F.70 Недействительный номер исполнения котла для дисплея и/или электроники
Одновременно были заменены дисплей и электроника, а номер исполнения котла заново не введен
Ошибка F.71 Показания датчика подающей линии не изменяются
Неисправен датчик на подающей линии
Ошибка F.72 Неверное показание датчика подающей и/или обратной линии
Неисправность датчика подающей и/или обратной линии
Ошибка F.73 Неверный сигнал датчика давления воды (слишком низкий)
Обрыв датчика давления воды или короткое замыкание на 0 В или датчик давления воды неисправен
Ошибка F.74 Неверный сигнал датчика давления воды (слишком высокий).
Давление >4,5 бар.
Короткое замыкание датчика давления воды на 5 В/24 В или внутренняя ошибка датчика давления воды
Ошибка F.75 После 5-кратного запуска насоса не определяется повышение давления > 50 мбар
Не распознается изменение давления при включении насоса: Несправен датчик давления воды или/и насос, воздух в отопительной системе, низкое давление воды в котле, расширительный бак подключен к подающей линии
Ошибка F.77 Достигнут максимальный уровень воды в насосе отвода конденсата / отсутствует обратная связь от модуля 2 из 7
Неисправен насос отвода конденсата или получен сигнал обратной связи от клапана отходящих газов (возможно только присочетании с этими принадлежностями)
Добавить комментарий
xn—-itbabmpbmffcan1bd7e.xn--p1ai
Коды ошибок котлов отопления – ошибки котлов Vaillant (Вайлант)
Ошибка F.0 — Обрыв датчика температуры NTC на подающей линии
Возможные неисправные конструктивные узлы:
— NTC датчик
— Кабель датчика NTC
— Штекер контакта на блоке электроники
Ошибка F.1 — Обрыв NTC датчика на обратной линии
Возможные дефекты:
— NTC датчика температуры
— Кабеля NTC датчика
— Штекера контакта на блоке электроники
Ошибка F.5 — обрыв наружного датчика отходящих газов
Что проверить:
— Вышел из строя датчик
— Неправильное подключение датчика
— Дефект кабеля
Ошибка F.6 — Обрыв внутреннего датчика отходящих газов
Возможные неисправности:
— Поломка датчика
— Не правильное электрическое подключение
— Испорчен кабель
Ошибка F.10 — короткое замыкание датчика температуры подающей линии
Описание неисправностей:
— Замыкание штекера датчика
— Короткое замыкание в кабельном жгуте
— Вышел из строя датчик
Ошибка F.11 — Короткое замыкание датчика температуры обратной линии
— Проверить штекер датчика
— Проверить сам датчик
Ошибка F.13 — короткое замыкание датчика горячего старта
— Короткое замыкание в кабельном жгуте
— Дефект датчика
— Замыкание штекера датчика
Ошибка F.15 — короткое замыкание наружного датчика отходящих газов
— Дефект датчика
Ошибка F.16 — короткое замыкание наружного датчика отходящих газов
— Дефект датчика
Ошибка котла F.20 — сработала защита от перегрева
— Плохо подключен, или неисправен датчик температуры подающей линии, в связи с чем котел не отключается и происходит перегрев
Ошибка F.22 — отсутствие или нехватка воды в котле
Возможные неисправности:
— Низкое давление воды в котел Vaillant
— Неисправен датчик давления воды
— Произошел обрыв кабеля насоса или датчика давления воды
— Произошло заклинивание насоса, или он вышел из строя
— Не хватает производительности насоса
Ошибка F.23 — нехватка теплоносителя в котле. Большая разница температур между датчиками подающей и обратной линии.
— Перепутано подключение датчиков подающей и обратной линии
— Недостаточная производительность насоса
— Насос заблокирован, или вышел из строя
Ошибка F.24 — недостаточно теплоносителя в котле Вайлант. Происходит резкое увеличение температуры
— Низкое давление в системе
— Недостаточная производительность насоса
— Заблокирован насос
Ошибка F.26 — отсутствие соответствующего тока для шагового двигателя газового клапана
Ошибка F.27 — происходит поступление сигнала наличия пламени, несмотря на закрытие магнитных газовых клапанов
— Неисправно устройство контроля пламени
— Неисправны магнитные газовые клапана
Ошибка F.28 — котел Вайлант не включается. Безуспешные попытки розжига во время запуска
— Неисправен газовый счетчик или реле давления газа
— Наличие воздуха в газопроводе
— Низкое давление газа
— Неисправность газовой арматуры
— Неправильная настройка газа
— Неправильное заземление котла
— Неисправна электронная плата
Ошибка F.29 — во время работы гаснет пламя
— Неправильное заземление котла Vaillant
— Перебои в газораспределительной системе
Ошибка F.33 — Спустя 30 минут, после запроса тепла реле давления газовоздушного тракта не замыкает контакт
— Отсутствует сигнал от реле давления газо-воздушного тракта.
— Реле давления не размыкает контакт после выключения вентилятора
Ошибка F.36 — выход отходящих газов в помещение, где находиться котел после 3 попыток старта котла Вайлант
— Нехватка приточного воздуха
— Нарушение отвода продуктов сгорания
Ошибка F.49 — происходит распознавание пониженного напряжения на шине eBUS
Возможные причины:
— Перегрузка Ebus или на шине EBus 2 источника напряжения с разной полярностью
— Короткое замыкание на шине Ebus
Ошибка F.61 — нарушение подачи управляющего сигнала к газовым клапанам
— Неисправность газовых клапанов
— Неисправность электроники
— Неисправность газовых клапанов в кабельном жгуте
Ошибка F.62 — Неправильное время задержки отключения газового клапана
— Неисправность электроники
— Негерметичность газовой арматуры
Ошибка F.63 — неисправность EEPROM
— Неисправна электроника
Ошибка F.64 — неисправность датчика/электроники
— Короткое замыкание датчика подающей или обратной линии
— Неисправность электроники
Ошибка F.65 — высокая температуры блока электроники
— Электроника перегрета от внешнего воздействия
— Неисправность электроники
Ошибка F.67 — входной сигнал устройства контроля пламени за пределами границ (от 0 до 5В)
— Неисправность электроники
Ошибка F.70 — неправильный номер исполнения котла Vaillant для дисплея и электроники
— Были одновременно заменены дисплей и электроника, а номер исполнения котла заново не введен
Ошибка F.71 — показания датчика подающей линии не меняются
— Неисправен датчик на подающей линии
Ошибка F.72 — неверное показание датчика подающей, или обратной линии
— Неисправность датчика подающей и/или обратной линии
Ошибка F.73 — неправильный сигнал датчика давления воды (слишком низкий)
— Обрыв датчика давления воды или короткое замыкание на 0В или датчик давления воды неисправен
Ошибка F.74 — неверный сигнал датчика давления воды (слишком высокий). Давление >4,5 бар
— Короткое замыкание датчика давления воды на 5/24В или внутренняя ошибка датчика давления воды
Ошибка F.75 — после 5-кратного запуска насоса не определяется повышенные давления >50мбар
— Неисправен датчик давления воды или насос, возможно завоздушевание в отопительной системе
— Низкое давление воды, расширительный бак подключен к подающей линии.
www.ufagas.ru
Thermis — Коды ошибок Vaillant
Коды ошибок Vaillant
Ошибка F.0 Обрыв NTC-датчика (терморезистор) температуры подающей линии
Дефект: NTC-датчика, кабеля NTC- датчика, штекерного разъема NTC- датчика, штекерного контакта на блоке электроники;
Измеренная температура < 10 °C
Ошибка F.1 Обрыв NTC-датчика (терморезистор) температуры обратной линии
Дефект: NTC-датчика, кабеля NTC- датчика, штекерного разъема NTC- датчика, штекерного контакта на блоке электроники;
Измеренная температура < 10 °C
Ошибка F.5 Обрыв наружного датчика отходящих газов Дефект датчика;
не корректное электрическое подключение; дефект кабеля
Ошибка F.6 Обрыв внутреннего датчика отходящих газов Дефект датчика;
не корректное электрическое подключение; дефект кабеля
Ошибка F.10 Короткое замыкание датчика температуры подающей линии
Замыкание штекера датчика на массу, короткое замыкание в кабельном жгуте, дефект датчика;
температура > 130 °C.
Ошибка F.11 Короткое замыкание датчика температуры обратной линии
Замыкание штекера датчика на массу, короткое замыкание в кабельном жгуте, дефект датчика;
температура >130 °C.
Ошибка F.13 Короткое замыкание датчика горячего старта
Замыкание штекера датчика на массу, короткое замыкание в кабельном жгуте, дефект датчика;
температура > 130 °C.
Ошибка F.15 Короткое замыкание наружного датчика отходящих газов
Дефект датчика отходящего газа
Ошибка F.16 Короткое замыкание внутреннего датчика отходящих газов
Дефект датчика отходящего газа
Ошибка F.20 Сработал предохранительный ограничитель температуры (перегрев котла)
Неправильно подключен /плохой контакт или неисправен датчик температуры подающей линии, поэтому котел не отключился и произошел его перегрев
Ошибка F.22 «Сухое» горение (отсутствие /нехватка воды в котле)
Слишком низкое давление воды в котле (< 0,3 бар), неисправен датчик давления воды, обрыв кабеля насоса или датчика давления воды, насос заблокирован или несправен, недостаточная производительность насоса, NTC- датчик подающей или обратной линий не имеет должного контакта.
Любое копирование должно сопровождаться ссылкой на сайт http://отопление-мценск.рф
Ошибка F.23 Отсутствие /нехватка воды в котле, большая разница температур между датчиком подающей и датчиком обратной
линиях
Насос блокирован или несправен, недостаточная производительность насоса, перепутано подключение датчиков подающей и обратной линий
Ошибка F.24 Отсутствие /нехватка воды в котле, слишком быстрое повышение температуры
Блокирован насос, недостаточная производительность насоса, воздух в системе, низкое давление в системе
Ошибка F.26 Отсутствие должного тока для шагового двигателя газового клапана
Ошибка F.27 Поступление сигнала наличия пламени (ток ионизации), несмотря на закрытие магнитных газовых клапанов Неисправны магнитныегазовые клапаны, неисправно устройство контроля пламени
Ошибка F.28 Котел не включается: безуспешные попытки розжига во время запуска Неполадка в линии подачи газа, например: – неисправны газовый счетчик или реле давления газа – наличие воздуха в газе – слишком низкое давление истечения газа – сработала термическая противопожарная защита в газовом кране – неисправность газовой арматуры, – неправильная настройка газа, – неисправность в системе розжига (трансформатор, кабель, штекер цепи розжига), – прерывание тока ионизации (кабель электрод), – неправильное заземление котла, – неисправность блока электроники котла
Ошибка F.29 Пламя гаснет во время работы и последующие попытки розжига безуспешны
Перебои с подачей газа, неправильное заземление котла
Ошибка F.33 Через 30 минут после запроса тепла реле давления газо-воздушного тракта не замыкает контакт.
Только для turboTEC Отсутствие сигнала от реле давления газо-воздушного тракта. Реле давления газо-воздушного тракта не размыкает контакт после выключения вентилятора
Ошибка F.36 Выход отходящих газов в помещение после 3 попыток старта котла.
Только для atmoTEC
Недостаточный приток воздуха, нарушение отвода продуктов сгорания
Ошибка F.49 Распознавание пониженного напряжения на шине eBus
Короткое замыкание в шине eBus, перегрузка eBus или на шине eBus 2 источника напряжения с разной полярностью
Ошибка F.61 Нарушение подачи управляющего сигнала к газовым клапанам
Неисправность в кабельном жгуте газовых клапанов (короткое замыкание / замыкание на массу),
Неисправность газовых клапанов (короткое замыкание / замыкание на массу в обмотках),
Неисправность электроники
Ошибка F.62 Неправильное время задержки отключения газового клапана
Негерметичность газовой арматуры, неисправность электроники
Ошибка F.63 Неисправность EEPROM Неисправность электроники
Ошибка F.64 Неисправность датчика / электроники
Короткое замыкание датчика подающей или обратной линии;
неисправность электроники
Ошибка F.65 Высокая температура блока электроники
Электроника перегрета от внешнего воздействия, неисправность электроники
Ошибка F67 Входной сигнал устройства контроля пламени за пределами границ (0 или 5 В)
Ошибка F.70 Недействительный номер исполнения котла для дисплея и/или электроники
Одновременно были заменены дисплей и электроника, а номер исполнения котла заново не введен
Ошибка F.71 Показания датчика подающей линии не изменяются
Неисправен датчик на подающей линии
Ошибка F.72 Неверное показание датчика подающей и/или обратной линии
Неисправность датчика подающей и/или обратной линии
Ошибка F.73 Неверный сигнал датчика давления воды (слишком низкий)
Обрыв датчика давления воды или короткое замыкание на 0 В или датчик давления воды неисправен
Ошибка F.74 Неверный сигнал датчика давления воды (слишком высокий).
Давление >4,5 бар.
Короткое замыкание датчика давления воды на 5 В/24 В или внутренняя ошибка датчика давления воды
Ошибка F.75 После 5-кратного запуска насоса не определяется повышение давления > 50 мбар
Не распознается изменение давления при включении насоса: Несправен датчик давления воды или/и насос, воздух в отопительной системе, низкое давление воды в котле, расширительный бак подключен к подающей линии
Ошибка F.77 Достигнут максимальный уровень воды в насосе отвода конденсата / отсутствует обратная связь от модуля 2 из 7
Неисправен насос отвода конденсата или получен сигнал обратной связи от клапана отходящих газов (возможно только присочетании с этими принадлежностями)
thermis.ru
|
Код ошибки |
Значение |
Возможная причина |
|
F.13 |
Короткое замыкание датчика температуры накопителя |
Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе |
|
F.15 |
Короткое замыкание внешнего датчика отходящих газов |
Короткое замыкание кабеля на корпус, неисправен датчик |
|
F.16 |
Короткое замыкание внутреннего датчика отходящих газов |
Короткое замыкание кабеля на корпус, неисправен датчик |
|
F.20 |
Защитное отключение: предохрани- тельный ограничитель температуры |
Соединение массы жгута проводов с изделием неправильное, неисправность NTC подающей или обратной линий (ненадежный контакт), разряд утечки через кабель розжига, штекер розжига или электрод розжига |
|
F.22 |
Защитное отключение: недостаток воды |
Отсутствие или недостаток воды в изделии, неисправен датчик давления воды, кабель к насосу или датчик давления воды ненадежно подключен/не подключен/неисправен |
|
F.23 |
Защитное отключение: перепад температур слишком большой |
Насос заблокирован, пониженная мощность насоса, воздух в изделии перепутаны местами NTC подающей или обратной линий |
|
F.24 |
Защитное отключение: нарастание температуры слишком быстрое |
Насос заблокирован, пониженная мощность насоса, воздух в изделии, давление в системе слишком низкое, обратный заблокирован или неправильно установлен обратный клапан гравитационного типа |
|
F.26 |
Неисправность: не работает газовая арматура |
Не подключена катушка газовой арматуры, неправильно вставлен разъем на плате, обрыв в жгуте проводов, неисправна катушка газвой арматуры, неисправность электроники |
|
F.27 |
Защитное отключение: симуляция пламени |
Наличие влаги в блоке электроники, неисправен блок электроники (устройство контроля пламени), неисправен электромагнитный газовый клапан |
|
F.28 |
Сбой при запуске: неудачный розжиг |
Неисправен счетчик газа или сработало реле давления газа, наличие воздуха в газе, слишком низкое динамическое давление газа, сработало термическое запорное устройство (TAE), неправильная газовая форсунка, неправильная газовая арматура (запчасть), ошибка газовой арматуры, многоконтактный штекер неправильно подключен к электронной плате, обрыв в кабельном жгуте, неисправна система розжига (трансформатор розжига, кабель розжига, штекер розжига, электрод розжига), обрыв в цепи ионизации (кабель, электрод), неправильное заземление изделия, неисправен блок электроники |
|
F.29 |
Сбой во время эксплуатации: неудачный повторный розжиг |
Прерывание подачи газа время от времени, рециркуляция отходящих газов, неправильное заземление изделия, перебои в зажигании трансформатора розжига |
|
F.33 |
Ошибка реле потока воздуха |
Неправильно подключен штекер к вентилятору, многоконтактный штекер неправильно подключен к печатной плате, обрыв в жгуте проводов, заблокирован вентилятор, неисправен датчик Холла, неисправен блок электроники |
|
F.36 |
Распознан выход отходящих газов |
Система дымоходов неисправна/засорена, недостаточный приток воздуха, обратная тяга через вытяжной вентилятор/вытяжной колпак |
|
F.42 |
Короткое замыкание кодирующего сопротивления |
|
|
F.45 |
Ошибка датчика на входе горячей воды |
Датчик горячей воды неисправен |
|
F.46 |
КЗ в цепи датчика на входе горячей воды |
|
|
F.47 |
Обрыв цепи датчика на выходе горя- чей воды |
|
|
F.48 |
Короткое замыкание датчика на вы- ходе горячей воды |
|
|
F.49 |
Ошибка шины eBUS |
Короткое замыкание шины данных eBUS, перегрузка шины данных eBUS или наличие дублированного электропитания шины данных eBUS с разными полярностями |
|
F.51 |
Датчик ОГ (отходящих газов) распознаёт тягу из дымоходной трубы изде- лия |
|
www.thermostream.ru
