  5. Водогрейный горизонтальный котел марки КОАВ-200

На раме котельного агрегата смонтированы его элементы: корпус котла, циркуляционные насосы, электровентилятор, топливный насос, каркас приборного щита, приборы, входящие в систему автоматического управления.

На переднем торце корпуса котла установлена передняя крышка с топочным устройством, а на заднем торце — задняя крышка с дымовым патрубком. Гладкая жаровая труба котла, в которой размещается топка, футерована огнеупорным материалом. Топочные газы топки направляются в заднюю камеру, а из нее — в дымогарные трубки (44×3 мм) первого газохода. По этим трубкам газы поступают в переднюю камеру, из которой по дымогарным трубкам второго газохода выходят в дымовую трубу. В задней камере установлены завихрители дымовых газов.

Котельный агрегат КОАВ-200 полностью автоматизирован.

На теплоходах и в установках с водотрубными котлами высокого давления обеспечение хозяйственно-бытовых и других потребителей насыщенным паром низкого давления осуществляется с помощью парогенераторов низкого давления, а также компактных котлоагрегатов.

Рис. 9.10. Автоматизированный горизонтальный водогрейный котельный агрегат типа КОАВ-200: 1 — рама фундамента; 2 — труба горячей воды; 3 — задняя крышка котла; 4 — изоляция и обшивка крышки; 5 — футеровка топки; 6 — выход горячей воды; 7 — патрубок дымовой трубы; 8 — корпус котла; 9 — изоляция и обшивка котла; 10 — редукционный клапан подпитки котла водой; 11 — клапан невозвратный; 12 — предохранительный клапан; 13 — тройник; 14 — тройник и трубки к реле давления и к манометрам; 15- коллектор-распределитель охлажденной воды; 16- манометр; 17- клапаны к манометру; 18- топочное устройство; 19- электроды зажигания; 20- форсунка с механическим распыливанием; 21 — электромагнитный топливный клапан; 22- топливный щелевой фильтр; 23 — топливный насос с приводом; 24 — клапан угловой запорный штуцерный; 25 — дымогарная трубка; 26 — вентилятор; 27 — электродвигатель вентилятора и топливного насоса; 28 — труба от электроприводного циркуляционного насоса; 29 — к коллектору-распределителю 15.

  • Вспомогательные котлы

КОАВ-68, КОАВ-63 КОАВ-200

НомерКаталожный номерНаименованиеФото
14.465-263.032Амортизатор крестообразный
2419-61.705Амортизатор крестообразный
3
Банник проволочный
4ЭНЦ 4,5/6,2Вал насоса
5КОАВ68-633Вентилятор
6Б200Катушка Б-200
7525-263. 001Клапан отсечной
8КОАВ 68-903ТОКлапан отсечной
9465-50.351Клапан перепускной топливный
10525-50.026Клапан перепускной топливный
11524-35. 2460-04Клапан предохранительный
12586-50.100Клапан предохранительный водяной системы
13КлапанКлапан предохранительный котла КОАВ-68
14525-263.028Клапан редукционный
15587-35.
9192 (-02)
Клапан электромагнитный топливной системы
16КОАВ68-728 + КОАВ68-739 + КОАВ68-740Комплект футеровки
17466-50.214Крыльчатка к ЭНЦ 1,7/1,5
18938-50. 351Манжета топливного насоса 15x32x7
19586-50.111Мембрана
20525-263.013Мембрана (клапана редукционного 525-263.028)
21416-263.370сбНаконечник форсунки КОАВ 63
22416-263. 290сбНаконечник форсунки КОАВ 68
23100Насос НТФ-100
24100-1Насос НТФ-100-1
25465-263. 014Насос ТЗН-1,5
26Насос ТЗН-3Насос ТЗН-3
27466-263.066-02Питательный насос с электродвигателем в сборе ЭПНМ 2,0/70

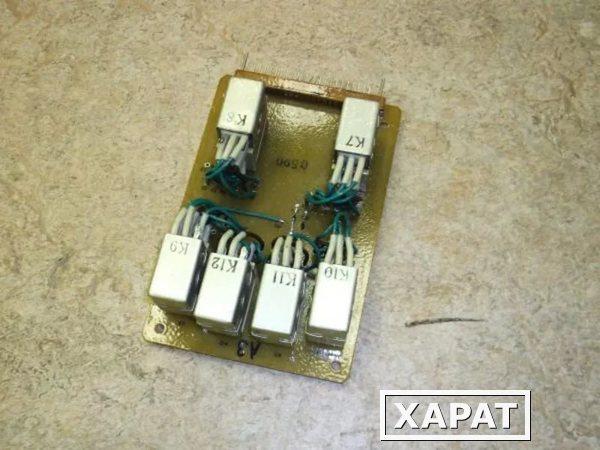

28419-263. 119Плата аварийной защиты
29419-263.113Плата реле времени
30419-263.110Плата стабилизации напряжения
31419-263. 116Плата фото реле
32КОАВ68-019Пружина
33466-263.009Пружина
34ЭНЦ 4,5/6,2Пружина торцевого уплотнения
35466-263. 007Пята к ЭНЦ
36416-263.372Распылитель (пятачок) КОАВ 68
37РТФ 17-60Распылитель КИВ 200
38РТФ 8-60Распылитель КОАВ 68
39КОАВ-200-07-50. 078Распылитель форсунки
40РеменьРемень текстропный А2х800
4163х8Стекло
420Стекло фотореле
43ЭНЦ 4,5/6,2Торцевое уплотнение
44КОАВ-68-688Форсунка в сборе
45АФ-65Форсунка в сборе КОАВ 68
46. .Форсунка к КИВ 200
47416-263.373Форсунка КОАВ 63
48КОАВ200-07-50.077-02 ИТМЛ 306541004Форсунка механическая
49ФСК2Фоторезистор ФСК-2
50419-263. 142 ИТМЛ423-133.003Фотореле
51СФ2-8Фотоэлемент СФ 2-8
52КОАВ-68-729Футеровка (двойной конус)
53.Футеровка (жаропрочная сталь, кольцо+вкладыш)
54740.728.739Футеровка (комплект) КОАВ 63(68)
55КОАВ-68-728Футеровка (коническое)
56КОАВ-68-740Футеровка (цилиндрическое)
57ЭНЦЦиркуляционный насос ЭНЦ 1,7/1,5
58466-263. 023Циркуляционный насос ЭНЦ 4,5/6,2
59419-263.320Щит автоматики
60КОАВ68-647Электрод зажигания (одиночный)
61416-263.215 КОАВ68-760Электрод зажигания в корпусе
62466-263. 117ЭПНМ 0,8/70 Колесо вихревое
