Клс калибратор: Что такое Калибраторы, центраторы и стабилизаторы

Калибраторы и центраторы

НАЗНАЧЕНИЕ

Калибраторы и центраторы используются в качестве элемента компоновки нижней части бурильной колонны при бурении на нефть и газ. Калибраторы и центраторы предназначены для:

—              калибрования ствола скважины по диаметру долота;

—              улучшения условий работы долота;

—              уменьшения кривизны скважины.

Калибраторы лопастные КЛ предназначены для калибровки и центрирования бурильной колонны и долота в стволе скважины с целью улучшения условий работы долота, забойного двигателя и бурильной колонны. Калибраторы и центраторы с прямыми лопастями позволяют снизить гидравлическое сопротивление при бурении мягких пород, склонных к набуханию и образованию толстой глинистой корки.

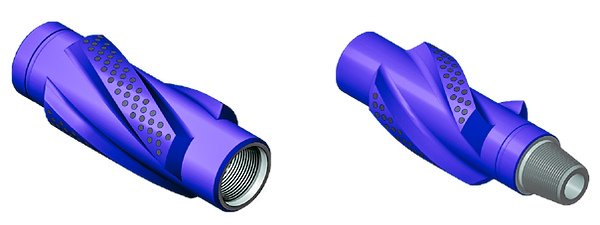

Калибраторы лопастные спиральные КЛС предназначены для расширения и калибрования ствола скважины по диаметру долота, а также для центрирования и улучшения условий работы долота в мягких, средних и твердых малоабразивных и абразивных горных породах.

Калибраторы выпускаются с прямыми (КЛ) и со спиральными лопастями (КЛС), для мягких и средних пород (МС), для средних и твердых пород (СТ). Калибраторы и центраторы со спиральными лопастями полностью перекрывают сечение скважины и образуют непрерывный круговой контакт с ее стенкой. Такие калибраторы и центраторы рекомендуется использовать при турбинном и роторном бурении пород средней твердости и твердых.

Калибраторы-стабилизаторы выпускаются с прямыми (КС) и спиральными (КСС) лопастями. Корпус калибратора изготавливается цельнофрезерованным или сварным с двумя присоединительными замковыми резьбами (муфта-ниппель) и армируется твердосплавными и алмазными композиционными материалами.

По согласованию с заказчиком, заходные фаски лопастей армируются релитом, вооружение лопастей – зубок

ВК-8, ВК-4.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наружный диаметр калибратора, мм

93 . .. 610

Присоединительная резьба
—          по ГОСТ Р 50864-96
—          по стандарту API 7



З-35 … З-203
NC-23 … NC-77

Исполнение резьбы

Муфта / Ниппель

 ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ

Калибратор лопастной КЛ с условным наружным диаметром 195 мм и с присоединительной резьбой муфта/ниппель З-86.


Калибраторы производства ОАО ДДЗ

Номенклатура

контакты

Тел. /Факс: +7(812)301-94-12

                    +7 (812) 303-92-48

Адрес для корреспонденции:
195279, РФ.  Санкт-Петербург, А/Я 155
195279, Russia, Saint Petersburg, BOX 155


Отдел бурового оборудования, инструментов и запасных частей:

E-mail: [email protected]

E-mail: [email protected]

E-mail: [email protected]

Skype: ubmtrade



Мобильные телефоны руководства,
Для решения экстренных вопросов:

Виктор Сергеевич Зернов

+7(960)256-02-93




 QR код с нашими контактами:

vCard

MeCard







Калибраторы предназначенны для калибровки ствола скважины, улучшения работы долота и забойного двигателя.

  • Область применения:
    Бурение мягких и средних абразивных пород (Калибраторы типа МС)
    Бурение средних абразивных и твердых пород (Калибраторы типа СТ)





Калибраторы и стабилизаторы используются в качестве элемента компоновки нижней части бурильной колонны, изготавливаются со спиральными и прямыми лопастями.
Калибраторы и стабилизаторы отличаются повышенной прочностью, а также выгодно отличаются вооружением лопастей, обеспечивающих их равностойкость и сохранение центрирующих свойств до полного износа вооружения.



Расшифровка обозначений калибраторов:



КЛС-Н (КС) — «К» — калибратор. «Л» — лопастной. «С» — спиральный. «Н» — наддолотный



КЛ-Н (КС) — «К» — калибратор «Л» — лопастной, — с прямыми лопастями, «Н» -наддолотный.



КЛС-В (ЦС) — «
К
» — калибратор. «Л» — лопастной. «С» — спиральный. «В» — колонный.



КЛ-В(ЦС) — «К» — калибратор, «Л» — лопастной, — с прямыми лопастями, «В» -колонный.

    Новости

    10.03.2022

    Уважаемые партнеры!

    В связи с нестабильностью на рынке товаров и услуг, наша компания вынуждена ввести сроки действия счетов на оплату и коммерческих предложений.

    Счета на оплату: действительны в течении  2 (двух) банковских дней.

    Коммерческие предложения: действительны в течении 3 (трех) банковских дней.

    подробнее…03.02.2022

    Предлагаем к поставке долота буровые больших диаметров:
    295,3 мм
    311,1 мм
    349,2 мм
    393,7 мм
    406 мм
    444,5 мм

    490 мм
    508 мм
    609 мм
    660 мм

    подробнее. ..07.09.2021

    — Долото 220,7 ITVC 613 Mr B46
    Долото предназначено для расширения и калибрования ствола скважины в малообразивных мягких и средних породах с промывкой забоя водой или глинистым раствором.

    — Долото 295,3 ITVC 613 Mr B45
    Долото предназначено для бурения сплошным забоем вертикальных и наклонно-направленных нефтяных и газовых скважин в мягких породах с пропластками средней твёрдости и промывкой забоя водой или глинистым раствором.

    подробнее…07.09.2021

    Предлагаем буровой инструмент для ГНБ:
    Переводники (коннекторы),
    Лопатки буровые,
    Пилотные долота PDC,
    Пилотные лопастные долота.



    подробнее…20.12.2020

    Распродажа бурголовок по необычайно низким ценам.



    подробнее…

    сегодня %D, %d %M %y года
    время: %h~:~%m

    © 2009 ООО «УРАЛБУРМАШ-ТРЕЙД»
    Мегагрупп. ру

    Class 1 Sound Level Calibrator for Sound Level Meters and Environmental Noise Monitors

    Class 1 Calibrator

    Price List

    CR515

    $599.00

    Class 1 Calibrator, 94dB 1kHz, for ½» microphones

    In stock


    QD7

    45,00 $

    Адаптер калибратора для микрофона ¼ дюйма

    В наличии

    Стоимость доставки рассчитывается при оформлении заказа в зависимости от вашего местонахождения и заказанного товара. Наши базовые цены на доставку:

    Доставка по США: $40.00

    Служба доставки: Пять рабочих дней*

    * Для товаров, которые есть на складе и заказ получен до полудня.

    Некоторые продукты проходят окончательную настройку и калибровку перед отправкой. Если калибровочные лаборатории заняты, это может добавить до двух дней к графику доставки, но гарантирует новую калибровку.

    CR515

    599,00 $

    Калибратор класса 1, 94 дБ 1 кГц, для микрофонов ½ дюйма

    В наличии

    Особенности

    • IEC 60942:2003 Класс 1
    • АНСИ С1. 40:2006
    • Уровень звукового давления 94 дБ
    • Частота 1 кГц
    • Подходит для микрофонов ½ дюйма
    • Доступен адаптер для микрофонов ¼ дюйма
    • 15 лет гарантии

    Применение

    • Проверка калибровки шумомера типа 1
    • Проверки калибровки в полевых условиях
    • Калибровка мониторов шума окружающей среды
    • Требуется многими нормами по шуму

    Обзор

    Акустический калибратор CR515 соответствует требованиям ANSI S1.40:2006 и IEC 60942:2003 для класса 1, более точного класса. Он больше всего подходит для шумомеров типа 1 и мониторов шума окружающей среды, которые предлагает NoiseMeters.

    Этот калибратор входит в состав большинства комплектов для измерения шума типа 1 и комплектов для измерения наружного шума вместе с шумомером, футляром для переноски и программным обеспечением, где это применимо. Дополнительную информацию см. на веб-страницах шумомера.

    Используй это

    Как только калибратор включается, он издает тональный сигнал частотой 1 кГц и громкостью 94 дБ.

    Калибратор следует осторожно (твердо, но медленно) прижать к капсюлю микрофона.

    Теперь счетчик должен быть отрегулирован соответствующим образом. Часто используется регулировка свободного поля для используемого микрофона. Так, например, вы можете на самом деле настроить на 93,8 дБ на измерителе. Для измерителей, предоставляемых NoiseMeters, это либо решается измерителем автоматически, либо рассматривается в Руководстве пользователя измерителя.

    Standards IEC 60942:2003 Class 1
    ANSI S1.40:2006
    Type Approval PTB-1.61-4028829
    LNE-24906
    CEM 140786001
    Sound Level 94.0 dB ± 0.2 dB
    Frequency 1 kHz ± 1%
    Distortion < 2%
    Reference conditions 23°C, 101. 3 kPa, 65% RH
    Microphone size ½» (to IEC 1094-4)

    Calibration adapter QD7 for use with 1/4″ microphone capsules
    Battery type 1 x 9v (PP3, 6LR61, 6F22)
    Dimensions 121 x Ø47 mm
    Weight 220 г с батареей
    Элементы управления Кнопка запуска, автоматическое отключение с зеленым цветом
    Светодиодная индикация. Переопределение пользователя автоматического выключения
    Классификация CE EN 61000-6-3: 2007+A1: 2011
    EN 61000-6-1: 2007

    9000

    DataShable Datashet. Список

    Сопутствующие товары

    Аксессуары

    От $426.00

    Двухуровневый класс 1

    $772,00

    94 дБ Класс 2

    $426,00

    Двухуровневый класс 2

    $599,00

    114 дБ Класс 2

    $426,00

    Калибратор уровня звука класса 2 для шумомеров и микрофонов 1/2 дюйма

    Калибратор класса 2

    Прейскурант

    CR514

    0003

    В наличии


    QD7

    $45. 00

    Адаптер калибратора для микрофона ¼»

    В наличии

    Стоимость доставки рассчитывается при оформлении заказа в зависимости от вашего местоположения и заказанного товара. Наши базовые цены доставки:

    в США: $40,00

    Служба доставки: Пять рабочих дней*

    * Для продуктов, которые есть на складе и заказ получен до полудня

    Некоторые продукты перед отправкой проходят окончательную настройку и калибровку. калибровочные лаборатории заняты, это может добавить до двух дней к графику доставки, но гарантирует новую калибровку.0003

    CR514

    426,00 $

    Калибратор класса 2, 94 дБ 1 кГц, для микрофонов ½ дюйма

    В наличии

    Характеристики

      • Класс 2 IEC 609342:2:2
      • АНСИ С1.40:2006
      • Уровень звукового давления 94 дБ
      • Частота 1 кГц
      • Подходит для микрофонов ½ дюйма
      • Доступен адаптер для микрофонов ¼ дюйма
      • 15 лет гарантии

      Приложения

      • Проверка калибровки шумомера типа 2
      • Проверки калибровки в полевых условиях
      • Калибровка дозиметров шума
      • Требуется многими нормами по шуму

      Обзор

      Акустический калибратор CR514 соответствует стандартам ANSI S1. 40:2006 и IEC 60942:2003 для класса 2. Он больше всего подходит для шумомеров типа 2, предлагаемых NoiseMeters.

      Этот калибратор входит в состав большинства комплектов для измерения шума типа 2 вместе с шумомером, футляром для переноски и программным обеспечением, где это применимо. Дополнительную информацию см. на веб-страницах шумомера.

      Используй это

      Как только калибратор включается, он издает тональный сигнал частотой 1 кГц и громкостью 94 дБ. Калибратор следует осторожно (твердо, но медленно) прижать к капсюлю микрофона.

      Теперь счетчик должен быть отрегулирован соответствующим образом. Часто используется регулировка свободного поля для используемого микрофона. Так, например, вы можете на самом деле настроить на 93,8 дБ на измерителе. Для измерителей, предоставляемых NoiseMeters, это либо решается измерителем автоматически, либо рассматривается в Руководстве пользователя измерителя.

      Standards IEC 60942:2003 Class 2
      ANSI S1. 40:2006
      Type Approval PTB-1.61-4028829
      Sound Level 94,0 дБ ± 0,4 дБ
      Частота 1 кГц ± 1%
      ИСКЛЮЧЕНИЕ <2%
      .0097
      Microphone size ½» (to IEC 1094-4)

      70097 с батареей97 с Green с Green 70097 с батареей9697 с батареей969697 с батареей
      Calibration adapter QD7 for use with 1/4″ microphone capsules
      Battery type 1 x 9V (PP3, 6LR61, 6F22)
      Размеры 121 x Ø47 мм
      Вес 220 G с батареей
      CORTORS.0097
      Светодиодная индикация. Переопределение пользователя автоматического выключения
      Классификация CE EN 61000-6-3: 2007+A1: 2011
      EN 61000-6-1: 2007

      9000

      DataShable Datashet.
