ГСИ. Поверительные клейма
ПР 50.2.007-2001
ПРАВИЛА ПО МЕТРОЛОГИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ПОВЕРИТЕЛЬНЫЕ КЛЕЙМА
ГОССТАНДАРТ
РОССИИ
Москва
РАЗРАБОТАНЫ Всероссийским научно-исследовательским институтом метрологической службы Госстандарта России. (ВНИИМС Госстандарта России)
ВНЕСЕНЫ Главным управлением технической политики в области метрологии и Главным управлением региональной политики и государственного надзора
ПРИНЯТЫ Приказом Госстандарта России от 26.11.2001 г. № 477
ЗАРЕГИСТРИРОВАНЫ Минюстом РФ 6.02.2002 г. под № 3221
ВЗАМЕН ПР 50.2.007-94
Содержание
|
ПРАВИЛА ПО МЕТРОЛОГИИ Государственная система обеспечения единства измерений Поверительные клейма |
1.1 Настоящий документ устанавливает форму и порядок нанесения поверительных клейм.
2.1 Поверительные клейма представляют собой знак, нанесенный на средство измерений, дополнительные устройства и (или) техническую документацию и удостоверяющий, что поверка средства измерений проведена с удовлетворительными результатами, а также для защиты, при необходимости, средств измерений от любого несанкционированного доступа, включая регулировочные (юстировочные) устройства.
В случае необходимости гашения существующего поверительного клейма используются специальные поверительные клейма.
2.2 Способы нанесения поверительных клейм могут быть следующими:
- ударный,
- давление на пломбу или специальную мастику,
- наклейка,
- электрографический,
- электрохимический,
— другие способы (пескоструйный, методом выжигания и т.д.).
2.3 Поверительное клеймо должно иметь четкий рисунок, который сохраняется на протяжении всего межповерочного интервала применительно к условиям, в которых эксплуатируется то или иное средство измерений.
2.4 Поверительные клейма используют органы Государственной метрологической службы (далее — органы ГМС), Государственные научные метрологические центры Госстандарта России (далее — ГНМЦ), а также метрологические службы юридических лиц, аккредитованные на право поверки средств измерений.
3.1 Поверительные клейма должны содержать следующую информацию:
— знак федерального органа исполнительной власти в области метрологии — Госстандарта России;
- условный шифр органа ГМС, ГНМЦ или метрологической службы юридического лица;
— две последние цифры года применения поверительного клейма;
- индивидуальный знак поверителя.
3.1.1 В случае необходимости в поле клейма может быть размещена дополнительная информация, например, квартал или месяц года, в котором проводилась поверка средства измерений. При этом изображение знака, наносимого с помощью клейма, должно оставаться четким.
3.1.2 Для удобства автоматизации идентификации средств измерений, а также накопления информации о результатах поверок поверительное клеймо может содержать штрих коды, если это допускает способ его нанесения.
3.1.3 С целью повышения защиты от фальсификации поверительные клейма в виде наклеек могут снабжаться голографическим изображением. Рисунок наносимого изображения утверждает Госстандарт России.
3.1.4 В тех случаях, когда поверительное клеймо используют совместно с автоматизированной информационной системой, которая обеспечивает однозначное соответствие перечисленных информационных реквизитов и каждого нанесенного поверительного клейма, допускается нанесение на клеймо только идентификационного признака (например, серии, номера и т.п.).
3.2 Клейма, предназначенные для исключения несанкционированного доступа к узлам регулировки показаний средства измерений и автоматического клеймения, могут не содержать индивидуального знака поверителя.
Места установки пломб, несущих на себе поверительные клейма, и их количество определяются в каждом конкретном случае при утверждении типа средств измерений.
3.3 Клейма для гашения содержат рисунок крестообразной формы, указывающий на прекращение действия поверительного клейма, нанесенного на средства измерений и (или) техническую документацию или свидетельство о поверке.
Если гашение клейма осуществляется путем нанесения соответствующей наклейки, то она должна иметь красный цвет.
3.4 При нанесении поверительного клейма в виде оттиска каучукового клейма установлены следующие формы:
а) для ОРГАНОВ ГМС и ГНМЦ — круглая;
б) для метрологических служб юридических лиц:
для средств измерений, выпускаемых из производства, прямоугольная; для средств измерений, находящихся в эксплуатации и после ремонта, квадратная.
Примеры рисунков поверительных клейм приведены в приложении А.
3.5 Условный шифр обозначают для органов ГМС двумя прописными буквами основного шрифта русского алфавита (АБ, АВ, АГ и т.д.), ГНМЦ — одной буквой того же алфавита (А, Б, В и т.д.), метрологических служб юридических лиц — тремя буквами того же алфавита (ААБ, ААВ, ААГ и т.д.).
Присвоение условных шифров метрологическим службам юридических лиц, применяющим поверительные клейма, осуществляют в процессе их аккредитации на право поверки средств измерений.
3.6 Индивидуальный знак поверителя обозначают одной из букв, взятых из русского, латинского и греческого алфавитов.
3.7 Месяц года обозначают арабскими цифрами (например, 1, 2, 3). Квартал года обозначают римскими (например, I, II, Ш, IV).
3.8 Изготовление средств нанесения поверительных клейм для органов ГМС, ГНМЦ и метрологических служб юридических лиц осуществляют в централизованном порядке на предприятиях, определяемых по итогам конкурса Госстандартом России.
3.9 Размеры поверительных клейм выбирают в зависимости от размеров используемых приспособлений для клеймения средств измерений.
Рекомендуемый ряд размеров поверительных клейм: 4; 6; 8; 10; 18 и 24 мм.
Прямоугольные и квадратные поверительные клейма имеют ширину, равную указанным диаметрам, причем соотношение длины и ширины прямоугольных клейм рекомендуется 1,5:1.
4.1 Поверительные клейма, подтверждающие или аннулирующие результаты поверки, применяют сотрудники органов ГМС, ГНМЦ или метрологической службы юридического лица, аккредитованной на право поверки, аттестованные в качестве поверителей в порядке, установленном Госстандартом России.
4.2 Поверительные клейма наносят на средства измерений и (или) техническую документацию или свидетельства в соответствии с требованиями, предусмотренными нормативными документами по поверке средств измерений, при положительных результатах поверки. Поверитель наносит клеймо таким образом, чтобы оно было расположено в надлежащем месте, четко и свободно читалось.
4.3 За каждым поверителем закрепляют персональные поверительные клейма, имеющие индивидуальный знак поверителя. Передача таких клейм другим лицам запрещается.
4.4 Хранение и учет поверительных клейм в органах ГМС, ГНМЦ и метрологических службах юридических лиц, применяющих поверительные клейма, возлагают на ответственного сотрудника, назначаемого руководителем юридического лица.
Клейма выдают поверителям и принимают от них с обязательной отметкой в журнале (приложение Б).
4.5 С поверительных клейм, имеющих индивидуальный знак поверителя, снимают по одному оттиску (оставляют по одному экземпляру наклеек). Оттиски (или соответствующие экземпляры) подлежат хранению в течение срока действия доверительного клейма, нанесенного на средства измерений и (или) техническую документацию.
4.6 Ответственность за ненадлежащее выполнение поверочных работ и несоблюдение требований соответствующих нормативных документов несет соответствующий орган Государственной метрологической службы или юридическое лицо, метрологической службой которого выполнены поверочные работы (Закон Российской Федерации от 27.04.1993 г. № 4871-1 «Об обеспечении единства измерений» (Ведомости Съезда народных депутатов Российской Федерации и Верховного Совета Российской Федерации, 1993, № 23, ст. 811).
5.1 Когда средства измерений дает неправильные показания или просрочен межповерочный интервал, государственный инспектор гасит поверительное клеймо или аннулирует свидетельство о поверке.
Поверительные клейма, выполненные в виде наклеек, уничтожаются.
5.2 Гашение оформляется актом произвольной формы. Копию акта направляют в орган ГМС по месту расположения юридического лица и во ВНИИМС.
|
Рисунок А.1 — Поверительное клеймо ЦСМ |
|
|
Рисунок А.1 — Поверительное клеймо ГНМЦ |
|
|
Рисунок А.3 — Поверительное клеймо, применяемое метрологической службой юридического лица при клеймении средств измерений, выпускаемых из производства
|
|
|
Рисунок А.4 — Поверительное клеймо, применяемое метрологической службой юридического лица при клеймении средств измерений, находящихся в эксплуатации или после ремонта |
|
№№ |
Наименование клейма |
Размер в мм |
Рисунки |
|
1 |
Стальное ударное и плашки |
|
|
|
2 |
Латунный трафарет стальное ударное |
30; 3,5 |
|
|
3 |
Каучуковое, стальное для манометров и метров |
18; 8 |
|
|
4 |
Стальное ударное |
6 |
|
|
5 |
Стальное ударное |
1,5 |
|
|
6 |
Плашки стальные |
8; 12 |
|
|
7 |
Гасители латунные, каучуковые и 4 мм стальные |
10×4; 4 |
|
|
8 |
Плашка для неверных приборов |
8 |
|
|
9 |
Знак поверки в виде наклейки |
10-15×45-50 |
Дата начала ведения журнала____________________________________________________
Дата окончания журнала________________________________________________________
________________________________________________________________________________
(наименование организации, осуществляющей поверку)
Ответственный за хранение клейм________________________________________________
|
Число, месяц и год выдачи |
Фамилия и инициалы поверителя, получившего клейма |
Вид клейм |
Всего получено клейм (в случае если клейма имеют индивидуальные номера, указать их) |
Расписка поверителя в получении клейм |
Число, месяц и год возврата |
Вид клейм и индивидуальные номера, в случае их наличия |
Расписка ответственного за хранение в получении клейм |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
|
|
|
|
|
|
|
Ключевые слова: поверка, поверительные клейма
Правила по метрологии ПР 50.2.007-01 зарегистрированы Минюстом России впервые, несмотря на то, что с 1994 г. действовал документ под тем же номером и с тем же наименованием. Регистрация в Минюсте делает документ официальным и обязательным для исполнения. По сути дела, такая регистрация подтверждает, что в документе отсутствуют положения, противоречащие действующему законодательству.
Первое, на что следует обратить внимание, это определение поверительного клейма. Дело в том, что термин «клеймо» имеет два значения. Это устройство для нанесения изображения, знака, оттиска и это сам знак. В тексте Закона РФ «Об обеспечении единства измерений» термин «поверительное клеймо» встречается несколько раз и всегда в значении знака, изображения. В то же время, в правилах ПР 50.2.007-94 поверительное клеймо определено как техническое устройство, предназначенное для нанесения оттиска поверительного клейма на средства измерений. При этом возникает ещё ряд терминологических проблем. Например, термин «оттиск» плохо соотносится с клеймами, наносимыми в виде наклеек. А Международный словарь терминов в законодательной метрологии вообще рекомендует такие термины как «знак поверки», «знак непригодности», «знак пломбирования», которые невозможно использовать в настоящее время в России, поскольку упоминание о них отсутствует в действующем законодательстве». Таким образом принятая в Правилах терминология не является наилучшим из вариантов, но использование других терминов требует внесения изменений в действующее законодательство.
В раздел «Общие положения» существенных изменений, по сравнению с ранее действующими Правилами не внесено. За исключением того, что в предыдущем варианте говорилось о возможности нанесения наклеек в виде деколей (т.е. переводных картинок), а теперь это ограничение снято. Современная технология позволяет изготавливать наклейки, которые невозможно снять без существенного повреждения, а, следовательно, нельзя перенести на другой прибор.
В разделе «Описание поверительных клейм» заслуживают внимания следующие пункты:
Пункт 3.1.4 вводит положение, в соответствии с которым поверительные клейма могут содержать только идентификационный признак (например, серию и номер), если они используются совместно с автоматизированной информационной системой. Это положение подразумевает, что указанная информационная система позволяет по известному идентификационному признаку однозначно установить следующие сведения: условный шифр организации, осуществившей поверку, год поверки, а, в случае необходимости, месяц или квартал, индивидуальный шифр или другие признаки, позволяющие определить лицо, выполнявшее поверку. При этом следует иметь в виду, что внедрение подобной автоматизированной системы не должно создавать дополнительных трудностей при осуществлении государственного метрологического надзора.
Пункт 3.2. предполагает, что места установки защитных пломб для каждого типа средств измерений (а в случае необходимости и для каждой модификации) будут определяться при утверждении их типа. Появление этого требования связано с тем, что на средствах измерений иногда устанавливается большое количество пломб, причем часть из них несет на себе логотип фирмы или какой-либо знак ремонтной организации. Испытания с целью утверждения типа — это единственная процедура, которая может обеспечить корректный выбор тех пломб, на которые необходимо наносить поверительные клейма. Реализация данного положения потребует внесения изменений в правила по метрологии ПР 50.2.009-94.
Пункт 3.8. закрепляет изготовление поверительных клейм за предприятиями, определяемыми по итогам конкурса и в централизованном порядке. Это требование диктуется двумя основными обстоятельствами: учет клейм и защита их от фальсификации, обеспечение высокого качества клейм и их сохранности в течение всего межповерочного интервала. Разумеется, это требование не может быть распространено на такие способы нанесения клейм, как пескоструйный, электрохимический или электрографический. В данном случае все определяется совершенством технологии нанесения клейма, как правило, у производителя средств измерений. Но, при изготовлении клейм, например, в виде наклеек необходимо подтвердить их устойчивость к механическим повреждениям или таким агрессивным жидкостям как машинное масло, бензин, спирт. Поэтому производитель должен отвечать определенным требованиям.
Положения, изложенные в разделе «Порядок нанесения поверительных клейм», не должны вызвать затруднений при их реализации.
Имевшиеся ранее в Правилах разделы, посвященные разработке документации на поверительные клейма и организации их хранения, изъяты в связи с тем, что эти аспекты деятельности никак не регламентируются действующим законодательством.
К сожалению, приходится приносить извинения всем, кто будет пользоваться данными Правилами. Эти извинения связаны с разделом «Гашение поверительных клейм». По недосмотру авторов, при подготовке документа к согласованию в Минюсте России текст раздела был сокращен некорректно. В результате чего, первый пункт раздела посвящен правилам гашения поверительных клейм, нанесенных на средства измерений, т.е. знаков поверки. В то время, как во втором пункте (п.5.2) речь идет о гашении, т.е. уничтожении изображения клейма, имеющегося на устройстве для нанесения клейм (т.е. о клейме, как об устройстве). Например, по истечении года все устройства для нанесения клейм, на которых указаны две последних цифры года, подлежат уничтожению или уничтожается нанесенный на них рисунок клейма. Вот именно это действие оформляется актом, который направляется юридическими лицами, аккредитованными на право поверки, в местный ЦСМ, а также во ВНИИМС.
Если в процессе работы с правилами по метрологии у пользователей будут возникать любые вопросы и предложения, просьба направлять их по адресу: 119361, Москва, ул. Озерная, 46, ВНИИМС. Приложим все усилия, чтобы в приемлемые сроки и, по возможности, исчерпывающе ответить на вопросы и с благодарностью примем замечания и предложения, которые могут быть учтены при подготовке новой редакции правил.
aquagroup.ru
Поверительное клеймо — Большая Энциклопедия Нефти и Газа, статья, страница 1
Поверительное клеймо
Cтраница 1
Поверительные клейма — технические устройства, предназначенные для нанесения оттиска клейма на СИ, дополнительные устройства или техническую документацию. [1]
Поверительное клеймо — это знак, наносимый на средство измерения и удостоверяющий факт его поверки и признания годным к применению. [2]
Поверительное клеймо следует наносить на закрепительный штифт гирь III и IV разрядов и 3-го класса и на пробку — гирь 4-го — 6-го классов. [3]
Поверительное клеймо на гири 4-го — 6-го классов без подгоночных полостей массой до 10 г следует наносить на цилиндрическую поверхность. [4]
Поверительные клейма изготовляются и выдаются организациям только органами Комитета стандартов, мер и измерительных приборов. На клеймах имеется изображение двух последних цифр календарного года, в течение которого меры или приборы могут эксплуатироваться. [5]
Поверительные клейма изготовляются в виде двух плашек Для пломбировальных щипцов, на одной из которых помещаются указанные выше обозначения, а ни другой — квартал клеймения. [6]
Поверительное клеймо наносится поверочным органом, проводящим поверку данного средства измерений. [7]
Поверительные клейма — технические устройства, предназначенные для нанесения оттиска клейма на СИ, дополнительные устройства или техническую документацию. [8]
Поверительные клейма, применяемые органами Комитета для клеймения мер и измерительных приборов, изготовляются, хранятся и используются в соответствии с правилами 5 — 56 Комитета. [9]
Поверительные клейма, применяемые предприятиями, выпускающими меры и измерительные приборы, изготовляются и рассылаются Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР по заявкам предприятий. Эти клейма должны иметь: рельефное изображение двух последних цифр календарного года, в течение которого клейма предназначены к применению; числовой шифр органа Комитета того района, где находится предприятие; условный числовой шифр предприятия, а в некоторых случаях и буквенный, присваиваемый последнему соответствующим органом Комитета. Между цифрами календарного года по усмотрению предприятий клейма могут содержать буквенный знак контролера, производившего поверку и клеймение прибора. Для мер и приборов из стекла применяются трафареты. Правилами устанавливается также порядок получения, применения, хранения и гашения клейма. [10]
Форма поверительного клейма и свидетельства о поверке, порядок нанесения поверительного клейма устанавливаются Госстандартом России. [11]
При положительных результатах поверки поверительное клеймо наносят на прибор, а в паспорте делается отметка. При несоответствии фактических значений метрологических характеристик паспортным индикатор крутящего момента на роторе изымается из эксплуатации и направляется в мастерскую для ремонта и последующей поверки. [12]
При положительных результатах поверки наносят поверительное клеймо и делают отметку в паспорте на расходомер. [13]
Манометры и дифманометры должны иметь непросроченные поверительные клейма. [14]
Положительные результаты поверки счетчика удостоверяются поверительным клеймом или свидетельством о поверке. [15]
Страницы: 1 2 3 4
www.ngpedia.ru
ПР 50.2.007-2001 — ГСИ. Поверительные клейма.
ПР 50.2.007-2001
ПРАВИЛА ПО МЕТРОЛОГИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ПОВЕРИТЕЛЬНЫЕ КЛЕЙМА
ГОССТАНДАРТ
РОССИИ
Москва
РАЗРАБОТАНЫ Всероссийским научно-исследовательским институтом метрологической службы Госстандарта России. (ВНИИМС Госстандарта России)
ВНЕСЕНЫ Главным управлением технической политики в области метрологии и Главным управлением региональной политики и государственного надзора
ПРИНЯТЫ Приказом Госстандарта России от 26.11.2001 г. № 477
ЗАРЕГИСТРИРОВАНЫ Минюстом РФ 6.02.2002 г. под № 3221
ВЗАМЕН ПР 50.2.007-94
Содержание
|
ПРАВИЛА ПО МЕТРОЛОГИИ Государственная система обеспечения единства измерений Поверительные клейма |
1.1 Настоящий документ устанавливает форму и порядок нанесения поверительных клейм.
2.1 Поверительные клейма представляют собой знак, нанесенный на средство измерений, дополнительные устройства и (или) техническую документацию и удостоверяющий, что поверка средства измерений проведена с удовлетворительными результатами, а также для защиты, при необходимости, средств измерений от любого несанкционированного доступа, включая регулировочные (юстировочные) устройства.
В случае необходимости гашения существующего поверительного клейма используются специальные поверительные клейма.
2.2 Способы нанесения поверительных клейм могут быть следующими:
- ударный,
- давление на пломбу или специальную мастику,
- наклейка,
- электрографический,
- электрохимический,
— другие способы (пескоструйный, методом выжигания и т.д.).
2.3 Поверительное клеймо должно иметь четкий рисунок, который сохраняется на протяжении всего межповерочного интервала применительно к условиям, в которых эксплуатируется то или иное средство измерений.
2.4 Поверительные клейма используют органы Государственной метрологической службы (далее — органы ГМС), Государственные научные метрологические центры Госстандарта России (далее — ГНМЦ), а также метрологические службы юридических лиц, аккредитованные на право поверки средств измерений.
3.1 Поверительные клейма должны содержать следующую информацию:
— знак федерального органа исполнительной власти в области метрологии — Госстандарта России;
- условный шифр органа ГМС, ГНМЦ или метрологической службы юридического лица;
— две последние цифры года применения поверительного клейма;
- индивидуальный знак поверителя.
3.1.1 В случае необходимости в поле клейма может быть размещена дополнительная информация, например, квартал или месяц года, в котором проводилась поверка средства измерений. При этом изображение знака, наносимого с помощью клейма, должно оставаться четким.
3.1.2 Для удобства автоматизации идентификации средств измерений, а также накопления информации о результатах поверок поверительное клеймо может содержать штрих коды, если это допускает способ его нанесения.
3.1.3 С целью повышения защиты от фальсификации поверительные клейма в виде наклеек могут снабжаться голографическим изображением. Рисунок наносимого изображения утверждает Госстандарт России.
3.1.4 В тех случаях, когда поверительное клеймо используют совместно с автоматизированной информационной системой, которая обеспечивает однозначное соответствие перечисленных информационных реквизитов и каждого нанесенного поверительного клейма, допускается нанесение на клеймо только идентификационного признака (например, серии, номера и т.п.).
3.2 Клейма, предназначенные для исключения несанкционированного доступа к узлам регулировки показаний средства измерений и автоматического клеймения, могут не содержать индивидуального знака поверителя.
Места установки пломб, несущих на себе поверительные клейма, и их количество определяются в каждом конкретном случае при утверждении типа средств измерений.
3.3 Клейма для гашения содержат рисунок крестообразной формы, указывающий на прекращение действия поверительного клейма, нанесенного на средства измерений и (или) техническую документацию или свидетельство о поверке.
Если гашение клейма осуществляется путем нанесения соответствующей наклейки, то она должна иметь красный цвет.
3.4 При нанесении поверительного клейма в виде оттиска каучукового клейма установлены следующие формы:
а) для ОРГАНОВ ГМС и ГНМЦ — круглая;
б) для метрологических служб юридических лиц:
для средств измерений, выпускаемых из производства, прямоугольная; для средств измерений, находящихся в эксплуатации и после ремонта, квадратная.
Примеры рисунков поверительных клейм приведены в приложении А.
3.5 Условный шифр обозначают для органов ГМС двумя прописными буквами основного шрифта русского алфавита (АБ, АВ, АГ и т.д.), ГНМЦ — одной буквой того же алфавита (А, Б, В и т.д.), метрологических служб юридических лиц — тремя буквами того же алфавита (ААБ, ААВ, ААГ и т.д.).
Присвоение условных шифров метрологическим службам юридических лиц, применяющим поверительные клейма, осуществляют в процессе их аккредитации на право поверки средств измерений.
3.6 Индивидуальный знак поверителя обозначают одной из букв, взятых из русского, латинского и греческого алфавитов.
3.7 Месяц года обозначают арабскими цифрами (например, 1, 2, 3). Квартал года обозначают римскими (например, I, II, Ш, IV).
3.8 Изготовление средств нанесения поверительных клейм для органов ГМС, ГНМЦ и метрологических служб юридических лиц осуществляют в централизованном порядке на предприятиях, определяемых по итогам конкурса Госстандартом России.
3.9 Размеры поверительных клейм выбирают в зависимости от размеров используемых приспособлений для клеймения средств измерений.
Рекомендуемый ряд размеров поверительных клейм: 4; 6; 8; 10; 18 и 24 мм.
Прямоугольные и квадратные поверительные клейма имеют ширину, равную указанным диаметрам, причем соотношение длины и ширины прямоугольных клейм рекомендуется 1,5:1.
4.1 Поверительные клейма, подтверждающие или аннулирующие результаты поверки, применяют сотрудники органов ГМС, ГНМЦ или метрологической службы юридического лица, аккредитованной на право поверки, аттестованные в качестве поверителей в порядке, установленном Госстандартом России.
4.2 Поверительные клейма наносят на средства измерений и (или) техническую документацию или свидетельства в соответствии с требованиями, предусмотренными нормативными документами по поверке средств измерений, при положительных результатах поверки. Поверитель наносит клеймо таким образом, чтобы оно было расположено в надлежащем месте, четко и свободно читалось.
4.3 За каждым поверителем закрепляют персональные поверительные клейма, имеющие индивидуальный знак поверителя. Передача таких клейм другим лицам запрещается.
4.4 Хранение и учет поверительных клейм в органах ГМС, ГНМЦ и метрологических службах юридических лиц, применяющих поверительные клейма, возлагают на ответственного сотрудника, назначаемого руководителем юридического лица.
Клейма выдают поверителям и принимают от них с обязательной отметкой в журнале (приложение Б).
4.5 С поверительных клейм, имеющих индивидуальный знак поверителя, снимают по одному оттиску (оставляют по одному экземпляру наклеек). Оттиски (или соответствующие экземпляры) подлежат хранению в течение срока действия доверительного клейма, нанесенного на средства измерений и (или) техническую документацию.
4.6 Ответственность за ненадлежащее выполнение поверочных работ и несоблюдение требований соответствующих нормативных документов несет соответствующий орган Государственной метрологической службы или юридическое лицо, метрологической службой которого выполнены поверочные работы (Закон Российской Федерации от 27.04.1993 г. № 4871-1 «Об обеспечении единства измерений» (Ведомости Съезда народных депутатов Российской Федерации и Верховного Совета Российской Федерации, 1993, № 23, ст. 811).
5.1 Когда средства измерений дает неправильные показания или просрочен межповерочный интервал, государственный инспектор гасит поверительное клеймо или аннулирует свидетельство о поверке.
Поверительные клейма, выполненные в виде наклеек, уничтожаются.
5.2 Гашение оформляется актом произвольной формы. Копию акта направляют в орган ГМС по месту расположения юридического лица и во ВНИИМС.
|
Рисунок А.1 — Поверительное клеймо ЦСМ |
|
|
Рисунок А.1 — Поверительное клеймо ГНМЦ |
|
|
Рисунок А.3 — Поверительное клеймо, применяемое метрологической службой юридического лица при клеймении средств измерений, выпускаемых из производства
|
|
|
Рисунок А.4 — Поверительное клеймо, применяемое метрологической службой юридического лица при клеймении средств измерений, находящихся в эксплуатации или после ремонта |
|
№№ |
Наименование клейма |
Размер в мм |
Рисунки |
|
1 |
Стальное ударное и плашки |
6; 8; 12 |
|
|
2 |
Латунный трафарет стальное ударное |
30; 3,5 |
|
|
3 |
Каучуковое, стальное для манометров и метров |
18; 8 |
|
|
4 |
Стальное ударное |
6 |
|
|
5 |
Стальное ударное |
1,5 |
|
|
6 |
Плашки стальные |
8; 12 |
|
|
7 |
Гасители латунные, каучуковые и 4 мм стальные |
10×4; 4 |
|
|
8 |
Плашка для неверных приборов |
8 |
|
|
9 |
Знак поверки в виде наклейки |
10-15×45-50 |
Дата начала ведения журнала____________________________________________________
Дата окончания журнала________________________________________________________
________________________________________________________________________________
(наименование организации, осуществляющей поверку)
Ответственный за хранение клейм________________________________________________
|
Число, месяц и год выдачи |
Фамилия и инициалы поверителя, получившего клейма |
Вид клейм |
Всего получено клейм (в случае если клейма имеют индивидуальные номера, указать их) |
Расписка поверителя в получении клейм |
Число, месяц и год возврата |
Вид клейм и индивидуальные номера, в случае их наличия |
Расписка ответственного за хранение в получении клейм |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
|
|
|
|
|
|
|
Ключевые слова: поверка, поверительные клейма
Правила по метрологии ПР 50.2.007-01 зарегистрированы Минюстом России впервые, несмотря на то, что с 1994 г. действовал документ под тем же номером и с тем же наименованием. Регистрация в Минюсте делает документ официальным и обязательным для исполнения. По сути дела, такая регистрация подтверждает, что в документе отсутствуют положения, противоречащие действующему законодательству.
Первое, на что следует обратить внимание, это определение поверительного клейма. Дело в том, что термин «клеймо» имеет два значения. Это устройство для нанесения изображения, знака, оттиска и это сам знак. В тексте Закона РФ «Об обеспечении единства измерений» термин «поверительное клеймо» встречается несколько раз и всегда в значении знака, изображения. В то же время, в правилах ПР 50.2.007-94 поверительное клеймо определено как техническое устройство, предназначенное для нанесения оттиска поверительного клейма на средства измерений. При этом возникает ещё ряд терминологических проблем. Например, термин «оттиск» плохо соотносится с клеймами, наносимыми в виде наклеек. А Международный словарь терминов в законодательной метрологии вообще рекомендует такие термины как «знак поверки», «знак непригодности», «знак пломбирования», которые невозможно использовать в настоящее время в России, поскольку упоминание о них отсутствует в действующем законодательстве». Таким образом принятая в Правилах терминология не является наилучшим из вариантов, но использование других терминов требует внесения изменений в действующее законодательство.
В раздел «Общие положения» существенных изменений, по сравнению с ранее действующими Правилами не внесено. За исключением того, что в предыдущем варианте говорилось о возможности нанесения наклеек в виде деколей (т.е. переводных картинок), а теперь это ограничение снято. Современная технология позволяет изготавливать наклейки, которые невозможно снять без существенного повреждения, а, следовательно, нельзя перенести на другой прибор.
В разделе «Описание поверительных клейм» заслуживают внимания следующие пункты:
Пункт 3.1.4 вводит положение, в соответствии с которым поверительные клейма могут содержать только идентификационный признак (например, серию и номер), если они используются совместно с автоматизированной информационной системой. Это положение подразумевает, что указанная информационная система позволяет по известному идентификационному признаку однозначно установить следующие сведения: условный шифр организации, осуществившей поверку, год поверки, а, в случае необходимости, месяц или квартал, индивидуальный шифр или другие признаки, позволяющие определить лицо, выполнявшее поверку. При этом следует иметь в виду, что внедрение подобной автоматизированной системы не должно создавать дополнительных трудностей при осуществлении государственного метрологического надзора.
Пункт 3.2. предполагает, что места установки защитных пломб для каждого типа средств измерений (а в случае необходимости и для каждой модификации) будут определяться при утверждении их типа. Появление этого требования связано с тем, что на средствах измерений иногда устанавливается большое количество пломб, причем часть из них несет на себе логотип фирмы или какой-либо знак ремонтной организации. Испытания с целью утверждения типа — это единственная процедура, которая может обеспечить корректный выбор тех пломб, на которые необходимо наносить поверительные клейма. Реализация данного положения потребует внесения изменений в правила по метрологии ПР 50.2.009-94.
Пункт 3.8. закрепляет изготовление поверительных клейм за предприятиями, определяемыми по итогам конкурса и в централизованном порядке. Это требование диктуется двумя основными обстоятельствами: учет клейм и защита их от фальсификации, обеспечение высокого качества клейм и их сохранности в течение всего межповерочного интервала. Разумеется, это требование не может быть распространено на такие способы нанесения клейм, как пескоструйный, электрохимический или электрографический. В данном случае все определяется совершенством технологии нанесения клейма, как правило, у производителя средств измерений. Но, при изготовлении клейм, например, в виде наклеек необходимо подтвердить их устойчивость к механическим повреждениям или таким агрессивным жидкостям как машинное масло, бензин, спирт. Поэтому производитель должен отвечать определенным требованиям.
Положения, изложенные в разделе «Порядок нанесения поверительных клейм», не должны вызвать затруднений при их реализации.
Имевшиеся ранее в Правилах разделы, посвященные разработке документации на поверительные клейма и организации их хранения, изъяты в связи с тем, что эти аспекты деятельности никак не регламентируются действующим законодательством.
К сожалению, приходится приносить извинения всем, кто будет пользоваться данными Правилами. Эти извинения связаны с разделом «Гашение поверительных клейм». По недосмотру авторов, при подготовке документа к согласованию в Минюсте России текст раздела был сокращен некорректно. В результате чего, первый пункт раздела посвящен правилам гашения поверительных клейм, нанесенных на средства измерений, т.е. знаков поверки. В то время, как во втором пункте (п.5.2) речь идет о гашении, т.е. уничтожении изображения клейма, имеющегося на устройстве для нанесения клейм (т.е. о клейме, как об устройстве). Например, по истечении года все устройства для нанесения клейм, на которых указаны две последних цифры года, подлежат уничтожению или уничтожается нанесенный на них рисунок клейма. Вот именно это действие оформляется актом, который направляется юридическими лицами, аккредитованными на право поверки, в местный ЦСМ, а также во ВНИИМС.
Если в процессе работы с правилами по метрологии у пользователей будут возникать любые вопросы и предложения, просьба направлять их по адресу: 119361, Москва, ул. Озерная, 46, ВНИИМС. Приложим все усилия, чтобы в приемлемые сроки и, по возможности, исчерпывающе ответить на вопросы и с благодарностью примем замечания и предложения, которые могут быть учтены при подготовке новой редакции правил.
snipov.net
Поверительные и калибровочные клейма
- Поверительные клейма для юридических лиц, аккредитованных на право поверки средств измерений, с оттисками двух форм в соответствии с п.30 Приказа Минпромторга России от 02.07.2015 г. №1815 «Об утверждении Порядка проведения средств измерений, требования к знаку проверки и содержанию свидетельства о поверке»:
1) прямоугольная — для средств измерений, выпускаемых из производства;
2) квадратная — для средств измерений после ремонта и находящихся в эксплуатации.
В соответствии с приказом №1815 оттиск клейма содержит: год действия клейма, шифр, присвоенный МС, ИЗП — индивидуальный знак предприятия, квартал и месяц.
- Калибровочные клейма для метрологических служб юридических лиц, аккредитованных на право проведения калибровочных работ в соответствии с РД Российской системы калибровки РД РСК 02-2014. Форма и размеры аналогичны формам и размерам поверительных клейм с той лишь разницей, что на калибровочное клеймо, вместо знака Федерального агентства по техническому регулированию и метрологии наносится знак К.

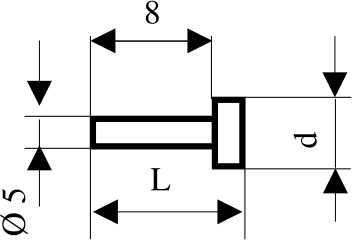

Таблица 1 — Размеры оттисков и корпусов стальных поверительных и калибровочных клейм и плашек
Стальные клейма и плашки | Размеры клейм и плашек, мм | Виды оттисков клейм и плашек | ||
Квадрат | Прямоугольник | |||
L | d | Размер оттиска, мм | ||
стальные клейма: стальное каленое — сталь К стальное без закалки — сталь М | 110,0 | 4,0 | 2,5×2,5 | — |
6,0 | 3,0×3,0 | 4,0×2,5 | ||
7,0 | 4,0×4,0 | 4,5×3,0 | ||
9,0 | 5,5×5,5 | 6,0×4,0 | ||
100,0 | 13,0 | 8,0×8,0 | 9,0×6,0 | |
110,0 | 4,0 | гаситель | — | |
плашки | 13,0 | 9,0 | 5,5×5,5 | 6,0×4,0 |
13,0 | 13,0 | 8,0×8,0 | 9,0×6,0 | |
13,0 | 9,0 | 5,5×5,5 (плашка квартала) | — | |
13,0 | 13,0 | 8,0×8,0 (плашка квартала) | — | |
Таблица 2 — Размеры оттисков латунных и каучуковых поверительных и калибровочных клейм
Латунные и каучуковые клейма (рабочая поверхность) | Квадрат | Прямоугольник | ||
Наружный размер клейма АxБ, мм | Размер оттиска, мм | Наружный размер клейма АxБ, мм | Размер оттиска, мм | |
|
латунные клейма | 5,0×5,0 | 4,0×4,0 | 7,0×5,0 | 6,0×4,0 |
7,0×7,0 | 6,0×6,0 | |||
9,0×9,0 | 8,0x8x0 | |||
|
каучуковые клейма | 9,0×9,0 | 8,0×8,0 | 10,0×4,0 (гаситель) | |
11,0×11,0 | 10,0×10,0 | |||
13,0×13,0 | 12,0×12,0 | 13,0×9,0 | 12,0×8,0 | |
16,0×16,0 | 15,0×15,0 | 16,0×11,0 | 15,0×10,0 | |
19,0×19,0 | 18,0×18,0 | 19,0x13x0 | 18,0×12,0 | |
Таблица 3 — Изображения на оттисках стальных, латунных и каучуковых поверительных клейм
Тип клейма | Период действия клейма | ||
Год с ИЗП | Квартал с ИЗП | Месяц с ИЗП | |
| Стальное, латунное, каучуковое | |||
G — знак Федерального агентства по техническому регулированию и метрологии
X — индивидуальный буквенный знак поверителя (ИЗП) в соответствии с таблицами
I, II, III, IV — квартал, 1, 2, 3, 4, 5 …. месяц
Г — Г — две последние цифры года нанесения знака поверки
XXX — трех буквенный шифр, присвоенный метрологической службе
Возможно изготовление клейм по Эскизу заказчика.
Таблица 4 — Изображения на оттисках поверительных плашек
Тип плашки | Период действия плашек | ||||
Год с ИЗП (изображение на одной плашке, вторая пустая) | Квартал с ИЗП (изображение на одной плашке, вторая пустая) | Месяц с ИЗП (изображение на одной плашке, вторая пустая) | Квартал с ИЗП (изображение на одной плашке, квартал на второй) | Месяц с ИЗП (изображение на одной плашке, месяц на второй) | |
| Плашка стальная | |||||
G — знак Федерального агентства по техническому регулированию и метрологии
X — индивидуальный буквенный знак поверителя (ИЗП) в соответствии с таблицами
I, II, III, IV — квартал, 1, 2, 3, 4, 5 …. месяц
Г — Г — две последние цифры года нанесения знака поверки
XXX — трех буквенный шифр, присвоенный метрологической службе
Возможно изготовление клейм по Эскизу заказчика.
Таблица 5 — Размеры специальных знаков на оттиске поверительных и калибровочных клейм
Тип клейма | |
Гаситель стальной | Гаситель каучуковый |
Таблица 6 — Изображения на оттисках калибровочных клейм
Тип клейма | Квартал с ИЗП | |
| Стальное, латунное, каучуковое | ||
К- знак калибровки
X — индивидуальный буквенный знак поверителя (ИЗП) в соответствии с таблицами
I, II, III, IV — квартал
Г — Г — две последние цифры года нанесения знака поверки
XXX — трех буквенный шифр, присвоенный метрологической службе
Возможно изготовление клейм по Эскизу заказчика.
Таблица 7 — Изображения на оттисках калибровочных плашек
Тип плашки | Квартал с ИЗП (изображение на одной плашке, вторая пустая) | Квартал с ИЗП (изображение на одной плашке, квартал на второй) |
| Плашка стальная |
К- знак калибровки
X — индивидуальный буквенный знак поверителя (ИЗП) в соответствии с таблицами
I, II, III, IV — квартал
Г — Г — две последние цифры года нанесения знака поверки
XXX — трех буквенный шифр, присвоенный метрологической службе
Возможно изготовление клейм по Эскизу заказчика.
ПОВЕРИТЕЛЬНЫЕ КЛЕЙМА ДЛЯ ГОСУДАРСТВЕННЫХ МЕТРОЛОГИЧЕСКИХ СЛУЖБ:
Клейма для государственных региональных центров метрологии и государственных научных метрологических институтов. Клейма соответствуют требованиям приказа Минпромторга России от 02.07.2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».
Таблица 1 — Размеры оттисков в зависимости от типов и материала клейм
Вид оттиска клейма | Тип клейма | |||
стальное | латунное | каучуковое | стальная плашка | |
Размеры оттисков в мм и типы клейм | ||||
| Круглое | Ø1,5 (со знаком Ростехрегулирования) | Ø6 (годовое) | Ø9 (годовое) | Ø8 (годовая) |
| Ø3,5 (годовое) | Ø8 (годовое) | Ø18 (месячное) | Ø8 (квартальная) | |
| Ø4 | Ø30 (трафарет для пантографа) | Ø18 (квартальное) | Ø8 (для неверных приборов) | |
| Ø6 | Ø12 (годовая) | |||
Ø8 | Ø12 (квартальная) | |||
Фигурное | 6 (фигурное годовое) | нет | нет | нет |
| Прямоугольное | нет | 10×4 (гаситель) | 10×4 (гаситель) | нет |
Пример оформления заказа: В заявке необходимо указать перечень требуемых клейм, их размеры, необходимые знаки и количество, а также указать контактный телефон ответственного работника.
Все вышеперечисленные виды клейм вы можете заказать через контактную форму сайта.
graver36.ru
Как расшифровать клеймо
Клеймо на приборе — это оттиск, наклейка или печать с датой поверки и шифром проверяющего лица. Клеймо показывает, что прибор прошел поверку и допускается к использованию. Отсчет до следующей проверки начинается с даты, которая указана в обозначении.
Пример:
1.Условный шифр организации.
Государственные институты обозначаются одной буквой.
Центры метрологии — двумя.
Юридические лица и ИП — тремя.
Дата. Выполнена в виде двух крупных цифр, между которыми обычно указывается шифр организации (исполнителя). Если интервал поверок менее 3 лет, дополнительно наносится месяц. Если периодичность 3-10 лет, то указывается квартал. Для устройств с обслуживанием реже 10 лет в обозначении оставляют только год.
Индивидуальный шифр проверяющего. Выглядит как строчная буква.
Логотип «РСТ». Может выглядеть как полноценная или упрощенная картинка.
Пример:
Какие виды клейма бывают
Клеймо на приборах бывает двух видов:
Первичное (круглое или прямоугольное). Наносится на новые приборы после изготовления.
Периодическое (круглое или квадратное). Наносится на приборы, которые уже эксплуатировались— то есть после периодической поверки или ремонта.
Какие формы клейма встречаются
Круглое клеймо — наносится государственными региональными центрами метрологии или государственным метрологическим институтом.
Прямоугольное клеймо — наносится на приборы заводом изготовителем, имеющим аккредитацию на проведение поверки.
Квадратное клеймо — подтверждает проведение поверки юридическим лицом или ИП после ремонта или периодической поверки.
Куда наносится клеймо
Место и способ нанесения зависят от конструкции прибора, размеров знака. Допускается ударный способ с выбиванием изображения на специальной табличке, оттиск на стекле, выдавливание на пломбе или мастике, выжигание, использование пескоструйных установок, электрографического, электрохимического способа, наклейки с логотипом, штрихкодом, датой. Главные условия — читаемость и сохранность знака до следующей поверки.
Что делать, если клейма на манометре нет или оттиск нечитаем
Допускается одновременно или вместо обозначения на манометре показывать информацию в специальном свидетельстве (выдается отдельный документ после каждой процедуры) и/или в паспорте устройства.
Если же нет свидетельства о прохождении, отметки в паспорте и клейма на самом приборе (или знак невозможно прочитать), то требуется внеочередная поверка.
Появились сложности с расшифровкой?
Свяжитесь с сотрудником нашего склада измерительных приборов, пришлите фотографию клейма — мы поможем разобраться с обозначением, определить дату будущей поверки, найти организацию, которая проводила прошлое обследование.
planetakip.ru
