Классификация цепных передач: Цепные передачи – описание, виды, плюсы и минусы - Статьи

Содержание

Цепные передачи – описание, виды, плюсы и минусы — Статьи

19.10.2018 15

Широкое применение цепных передач в самых различных машинах и механизмах обусловлено набором предоставляемых ими характеристик. Главными достоинствами подобного способа передачи энергии выступает универсальность, простота и экономичность.

Под цепной передачей понимается передача вращательного движения, которая осуществляется между расположенными параллельно друг к другу валами при помощи бесконечной цепи, соединяющей размещенные на них звездочки. Как ременная, цепная передача относится к передачам с гибкой связью. Однако, она способна изгибаться исключительно в одной плоскости, поэтому может быть эффективно использована только для расположенных параллельно валов.

Особенности цепной передачи и ее отличия от ременной

Первое серьезное отличие двух самых широко распространенных видов передач – цепной и ременной – было указано выше. Оно заключается в возможности изгиба цепи только в одной плоскости и, как следствие, использование исключительно для валов, расположенных параллельно друг другу.

Другим немаловажным отличием выступает отсутствие в цепной передаче ключевого значения такого важного параметра, как угол обхвата цепью звездочки. В отличие от ременной передачи он не играет настолько серьезной роли в обеспечиваемых при передаче энергии характеристиках.

В качестве существенного фактора, являющегося плюсом цепной передачи, можно назвать отсутствие необходимости предварительно натягивать цепь, так как действие механизма обеспечивается зацеплением звеньев цепи с зубьями звездочек.

Важной особенностью цепной передачи выступает возможность эффективного использования практически для любых межосевых расстояний – как для малых, так и для больших. Она дополняется способностью передачи мощности от одного вала сразу нескольким. Кроме того, цепная передача может быть как понижающей, так и повышающей, что также является характерной отличительной чертой этого способа передачи энергии.

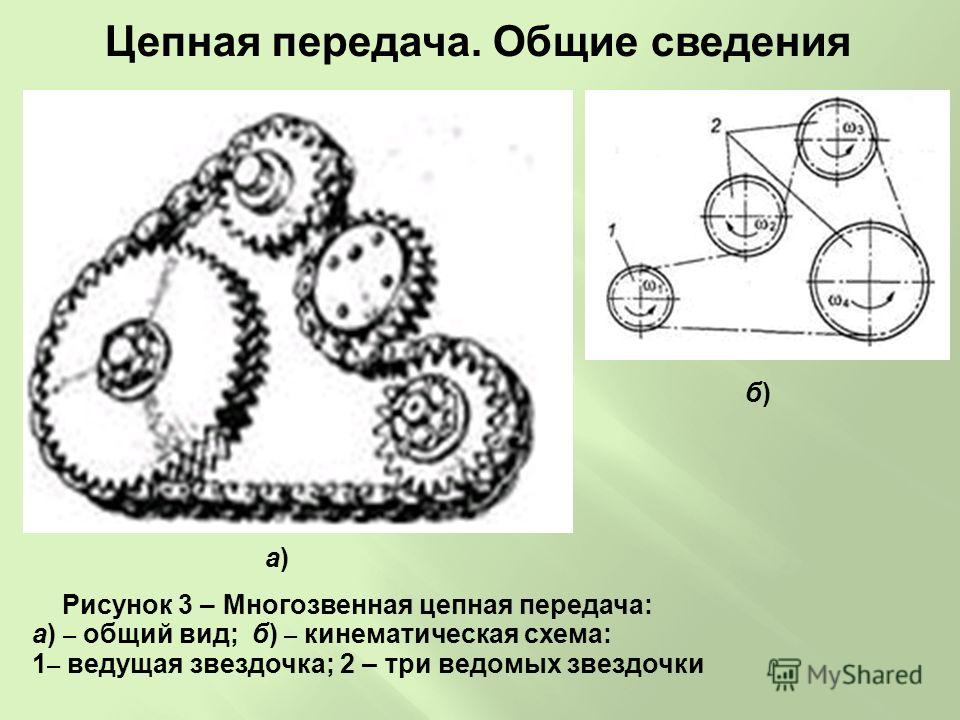

Классификация цепных передач

При классификации цепных передач применяется несколько признаков. Например, по функциональному назначению и способу использования в машиностроении и других отраслях промышленности различают три вида цепей:

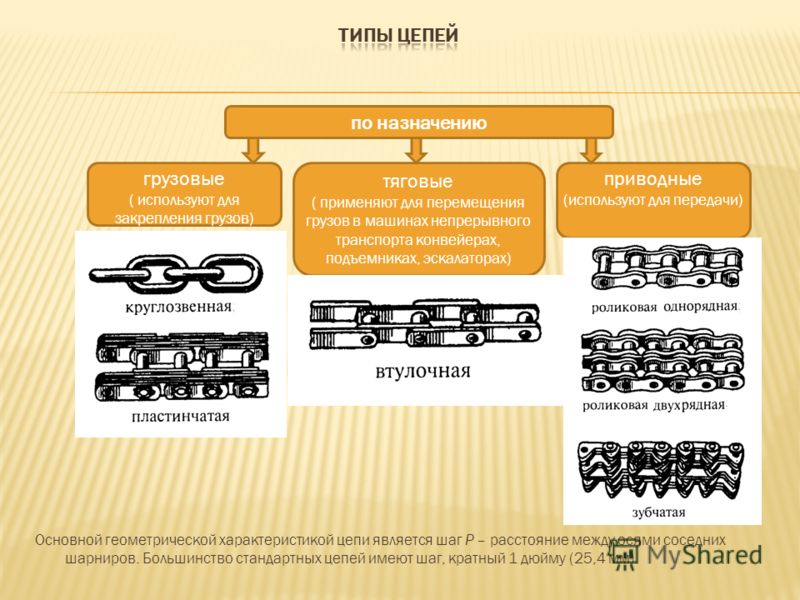

грузовые. Основной целью использования этого типа выступает подвеска и перемещение различных грузов. В подобной ситуации механизм, как правило, является частью какого-либо грузоподъемного оборудования или устройства, а скорость перемещения, главным образом, по вертикали составляет не более 0,5 м/с;
тяговые. В этом случае цепь также используется для перемещения грузов, но с более высокой скоростью, достигающей 2-4 м/с. Это объясняется тем, что движение осуществляется в значительной степени по горизонтали с применением таких механизмов, как элеваторы, транспортеры, эскалаторы и т.д.;
приводные. Наиболее распространенный вариант цепей, обычно используемый с малым шагом, что позволяет снизить нагрузки и увеличить срок службы изделия. Целью его использования выступает передача энергии в крайне обширном интервале скоростей, причем показатель передаточного отношения является величиной постоянной.

Именно последний вид цепей применяется в цепных передачах. Более того, слово приводные при их описании часто опускается, а в большей части технической и справочной литературы понятия «приводная цепь» и «цепь в цепной передаче» в значительной степени тождественны.

Другими классифицирующим параметрами цепных передач выступают:

тип цепи – роликовые, зубчатые или втулочные;
число рядов – одно- и многорядные;
количество ведомых валов/звездочек – двух- и многозвенные;
расположение звездочек – горизонтальные, вертикальные или наклонные;
вариант регулировки степени провисания цепи – с натяжной звездочкой или специальным натяжным устройством;
конструкция – открытые и закрытые;
влияние на частоту вращения валов – повышающие и понижающие.

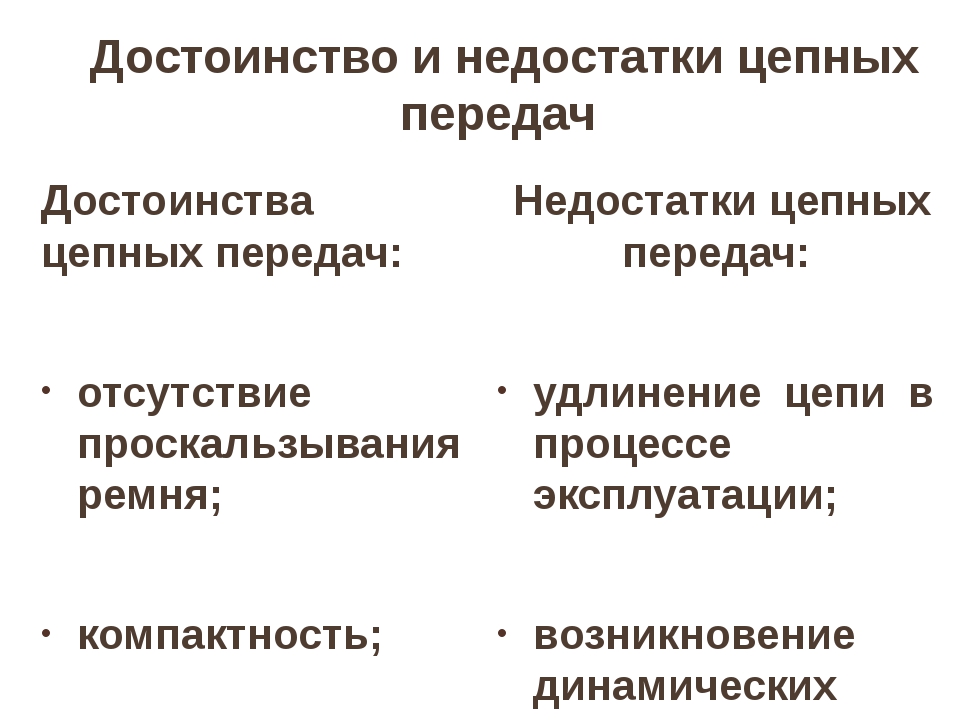

Достоинства цепной передачи

Большая часть преимуществ цепной передачи обычно рассматривается по сравнению с ременной. Это вполне логично, так именно эти два способа передачи вращательной энергии используются наиболее широко. Некоторые достоинства цепной передачи наглядно проявляются по отношению к зубчатой, которая также применяется на практике достаточно часто.

Основными плюсами использования цепной передачи выступают такие:

высокий уровень прочностных характеристик, который допускает намного более серьезные нагрузки. В результате при компактных размерах обеспечивается большая эффективность;
возможность использования в одном механизме сразу нескольких ведомых звездочек;
возможность передачи энергии на крайне серьезные расстояния, доходящие до 8 м;
относительно небольшой (по сравнению с ременной передачей – меньше в 2 раза) уровень радиальной нагрузки на валы;
высокая эффективность. КПД цепной передачи находится на уровне 90%-98%;
серьезная мощность передаваемой энергии, параметры которой достигают нескольких тысяч кВт;
впечатляющие показатели скорости движения цепи и значения передаточного числа, составляющие, соответственно, до 35 м/с и 10;
компактность механизма;
отсутствие такого негативного фактора, характерного для ременной передачи, как скольжение;
простая и удобная замена цепи, которая дополняется отсутствием необходимости серьезного начального натяжения.

Недостатки цепной передачи

Количество очевидных минусов рассматриваемого способа передачи энергии существенно меньше числа достоинств, перечисленных выше. Тем не менее, недостатки присутствуют и к их числу относятся:

достаточно высокая цена изготовления механизма и главной его расходной части – самой цепи;
отсутствие возможности применять передачу при реверсировании без ее полной остановки;
использование цепной передачи предусматривает практически обязательное применение картеров;
далеко не всегда конструкция механизма позволяет обеспечить удобную подачу смазки к шарнирам и звеньям цепи;
при небольшом количестве зубьев наблюдается непостоянство скорости движения цепи, что становится причиной колебания такого важного параметра как передаточное отношение;
высокий уровень шума, сопровождающего эксплуатацию устройства;
серьезные требования к правильному расположению валов;
необходимость в постоянном контроле над работой механизма и его обслуживании, отсутствие которых могут привести к быстрому износу.

Сравнение недостатков и достоинств показывает, что при грамотном использовании цепная передача позволяет добиться высокого КПД при разумном уровне затрат. Главное при этом – грамотно воспользоваться очевидными преимуществами этого механизма, минимизировав его минусы.

Цепная передача: типы преимущества и применение

Статьи 24.10.201114.08.2017

По своей сути цепная передача представляет собой устройство — цепь, которое при помощи зацепления осуществляет передачу механической энергии на расстояние. Устройство цепи включает в себя активную и пассивную звездочки, при помощи которых подвижные звенья, соединенные в единое кольцо, могут начать непрерывное вращательное движение. Фиксация цепи в единое кольцо осуществляется при помощи специальной соединительной части, представляющей собой разборное звено.

Простые в конструкции, подобные механические системы выполняются по закону целых взаимно простых чисел, у которых отсутствует какой-либо общий делитель за исключением единицы. Таким образом во время работы цепной передачи будет происходить равномерный износ всех деталей конструкции: каждый зубчик будет поочередно осуществлять стыковку с каждым звеном.

Можно условно разделить цепные передачи на несколько подвидов, в зависимости, в первую очередь, от конструкции рабочего механизма:

По назначению: тяговые/приводные/грузовые
В зависимости от общего количества звездочек: простые/сложные
В зависимости от типа звездочек: ведущие/ведомые
Согласно направлению вращения звездочек: прямое/обратное
Согласно расположению в пространстве: замкнутые горизонтально/вертикально/пространственные

По уровню центровки звездочек: горизонтальные/вертикальные/ расположенные под углом
По частоте вращения: повышающие/понижающие
По типу пылезащищенности: открытые/закрытые
По смазанности: ручная/масляная/цикруляционная и др. .

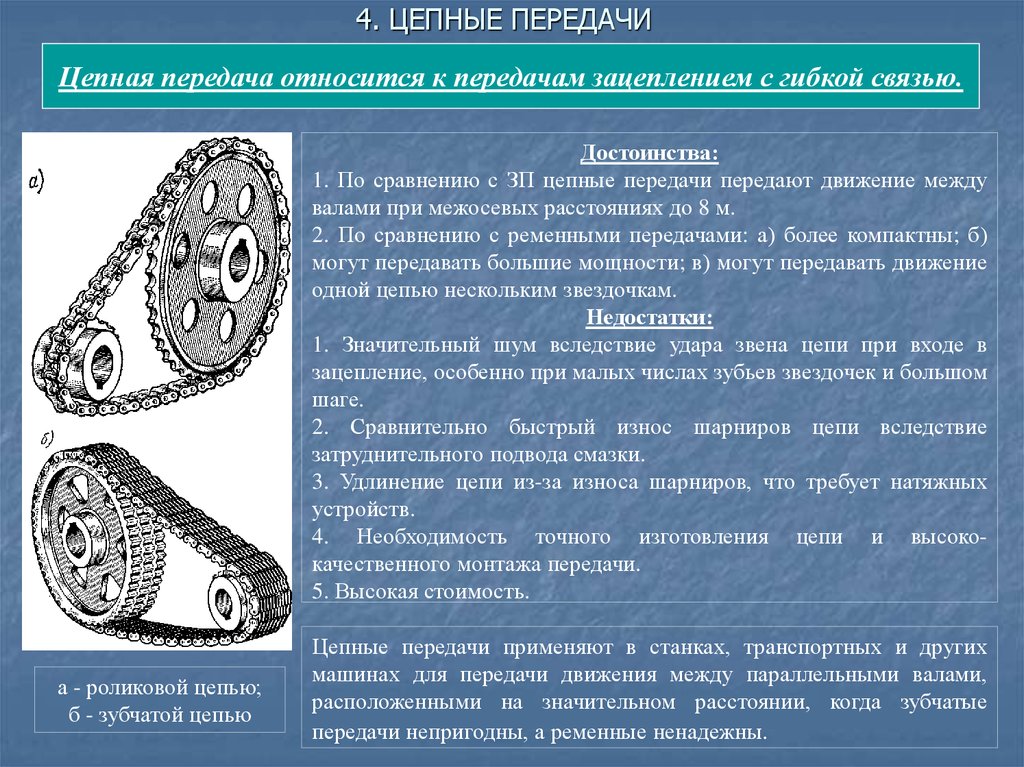

Преимущества

Основным преимуществом цепной передачи перед своими конкурентами является простота ее конструкции и экономичность работы. Данные механические системы не требуют особой точности расположения валов и некритичны к их подвижности, могут испытывать ударные нагрузки и при этом невысокий уровень шума во время рабочих процессов. Поскольку конструкция допускает практически любые значения межцентровых расстояний, то скомпоновать подобный механизм не составляет особого труда.

С другой стороны, если сравнивать цепную передачу, например, с ремённой системой, то можно отметить другие положительные рабочие характеристики: ввиду отсутствия преднатяжения данные механизмы не подвержены к перегрузкам внутренних элементов: валов и подшипников. Вне зависимости от выбранной рабочей скорости осуществляется одинаково высокая мощность. Системы не имеют температурной зависимости и могут быть легко адаптированы практически к любым конструктивным изменениям.

Подводя итоги, можно выделить самые главные достоинства данных систем:

Высокая прочность
Прочность, передача больших нагрузок на меньшем расстоянии
Простота конструкции
КПД до 98%
Поддержка нескольких звездочек
Работа на расстоянии менее 7 м

Отсутствие преднатяжения и проскальзывая
Высокая продолжительность эксплуатации
Экономичность
Компактность
Легкость замены и ремонта

Недостатки

Несмотря на вышеперечисленные положительные стороны данных механизмов они подходят для использования в ограниченном количестве рабочих механизмов. Скорость перемещения цепи на небольших расстояниях является непостоянной величиной, данное свойство обусловлено расположением звездочек неравномерно и вне единой окружности.

Другим недостатком механизма является вытягивание цепи, чаще всего обусловленное отсутствием своевременно смазки шарниров. Также оно может быть связано с попаданием пыли и грязи в конструкцию, а также отсутствием пылезащищенного корпуса.

Среди основных недостатков, как правило, силятся следующие:

Высокая стоимость
Склонность к растяжению цепи
Неудобный подвод смазки
Непостоянная скорость движения
Процесс реверсирования происходит с обязательной остановкой

Обязательна установка на картерах
Шумность
Пыле-/грязе- незазищенность
Требуют регулярной смазки и регулировки

Применение

Наиболее востребованы данные механизмы в области машиностроения, где используются два их подтипа: приводные и тяговые. Приводные передают движение от источника к механизму. Тяговые передачи осуществляют транспортировку грузов и используются в следующих механизмах: экскаваторы, элеваторы, транспортеры и др.. Грузовые передачи предназначены для подъемно-транспортных систем, для транспортировки грузов на скорости до 0,5 м/с.

Как мы уже отметили, наиболее популярны цепные передачи в транспортировочных областях: конвейерах, элеваторах и других подобных системах, а также в сельхозмашинах, нефтепромышленности, горнодобыче. Помимо прочего они встречаются в легковых и грузовых автомобилях, велосипедах, мопедах, трициклах, квадроциклах и мототехнике.
