расшифровка символьного кода по ГОСТ, сфера применения
Арматурный прокат востребован во многих сферах, поэтому выпускается в обширном ассортименте. Каждый производитель обязан наносить на продукцию определенную маркировку, которая отражает физико-механические свойства и эксплуатационные качества изделий.
Для чего нужна арматура?
Бетон не зря считается одним из самых прочных и долговечных строительных материалов. Он прекрасно выдерживает нагрузку на сжатие, но слабо противостоит растягивающим или сдвигающим нагрузкам. Из-за этого конструкция может быстро потрескаться или разломиться.
Для улучшения качественных характеристик уже много лет используется железобетон. Это своеобразный сплав металла и искусственного камня. Сначала в опалубке формируется каркас из стальных стержней – арматуры. А затем уже заливается бетон. Получившееся сооружение обладает всем необходимым набором свойств: прочное, при этом достаточно пластичное, выдерживает почти все виды деформационных нагрузок, включая вибрацию, изгиб и тому подобное.
Описание строительной арматуры будет неполным, если мы не перечислим сферы использования стальных изделий. Это:
1. Строительство жилых мало- и многоэтажных домов (фундамент, монолитные стены, перекрытия), промышленных зданий, сложных сооружений специального назначения (причалы, гидроэлектростанции, метрополитен).
2. Возведение различных опорных и защитных конструкций (теплицы, опоры для трубопроводов, колонны).
3. Устройство стяжки, укрепление штукатурки.
4. Производство железобетонных изделий фасонного типа (кольца, трубы, плиты перекрытий, балки, фундаментные блоки).
5. Формирование дорожного полотна, тротуаров, аэродромных взлетных полос и др.
Для каждой вышеперечисленной области выпускается арматура определенного сорта, типа и диаметра. Эти параметры указаны в виде буквенно-цифрового набора символов на каждом стержне.
Читаем символы маркировки
Символьный код арматурного проката начинается с литеры:
- А – горячекатаная или холоднокатаная (термоупрочненная) продукция;
- В – холоднодеформированная;
- К – канаты.
Далее идет указание на класс арматуры в виде цифрового набора от А240 до А1000, что обозначает индекс текучести стали в МПа. Чем выше показатель, тем прочнее и надежнее изделия.
Выделяют следующие серии арматурного проката:
1. А240 или А1 – производится из стали марок Ст3СП, Ст3ПС, Ст3КП, классифицируется как монтажные пруты с гладким профилем диаметром от 4 до 40 мм.
2. А300 или А2 – изготавливается из металла серии СТ5СП(пс) или СТ18Г2С, относится к рабочим изделиям с рифленой поверхностью сечением 10-80 мм. В зависимости от диаметра производится в виде проволоки, свернутой бухтами либо стержнями длиной 6-12 м.
3. А400/А500 или А3– выпускается из стали марок 35ГС, 25Г2С, 32Г2Р. Это рабочая арматура периодического профиля сечением 6-40 мм. Производится также в серии «В» из металла методом холодного вытягивания. Это наиболее востребованная арматура для фундамента плитного, ленточного или свайного типа.
4. А600 или Ат4 – производится из низколегированной термоупрочненной (холоднокатаной) стали класса 80С, 20ХГ2Ц, предназначенного для сварных конструкций. Длина прутов классифицируется как мерная (пруты по 6, 9 и 11,7 м) или немерная (стержни и бухты до 12 м). Диаметр варьируется от 10 до 32 мм. Поверхность периодическая, серповидного типа.
5. А800 или Ат5 – изготавливается из металлического низколегированного сырья марки 23Х2Г2Т. Продукция выпускается в диаметре 6-40 мм и предназначена для формирования сварных каркасов в обычных и предварительно напряженных ЖБИ.
6. А1000 или А6 – из низколегированной стали классов 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР. Отличительная черта – применение любого типа сварных работ без ограничений. Диаметр стержней варьируется от 6 до 32 мм.
Маркировка включает также указание на особые свойства продукции:
- К – коррозионная стойкость. Изделия подвергаются процессам цинкования, гальванизации и другим, в результате которых на поверхности образуется защитная пленка, предотвращающая окисление.
- С – соединение методом сварки.
- Т – термомеханически упрочненная сталь.
После основных параметров указывается диаметр. К примеру, маркировка А500С Ø12 расшифровывается как арматура горячекатаная с индексом текучести 500 Мпа и периодическим профилем, предназначена для сварных работ, диаметр изделия – 12 мм.
Для отдельных видов продукции ГОСТы требуют окрашивать концы прутов. Для разных классов применяются следующие цвета:
1. Для арматуры из низколегированной стали:
- А4 – красный;
- А5 – красный и зеленый;
- А6 – красный и синий.
2. Для проката из термоупрочненного металла:
- Ат3 – белый и синий;
- Ат4 – белый и желтый;
- Ат4К – зеленый;
- Ат5 – синий;
- Ат5СК – белый и зеленый;
- Ат5К – желтый и зеленый;
- Ат6 – желтый;
- Ат6К – зеленый и черный.
Цветовая маркировка дополняет цифро-буквенную, предоставляет дополнительную информацию о продукте.
stroitel-list.ru
Разновидности, маркировка и характеристики строительной арматуры.
Среди видов металлического проката арматура строительная занимает особое положение – она всегда пользуется высоким спросом, а потребность в ней не снижается. Это обусловлено ростом рынка жилья и активным строительством объектов промышленного и общественного назначения. Обширная область применения предъявляет ряд требований к арматурным изделиям и предполагает их широкий ассортимент. Об особенностях и видах строительной арматуры пойдет речь в этой статье.
Основное назначение
Строительная монтажная арматура предназначена для изготовления каркасных изделий для усиления бетона, используемого для строительства объектов разного назначения. Как правило, это стержни периодического профиля с разным диаметром.
Объемные и плоские каркасы рассчитывают конструктивно. Их изготавливают из отдельных прутков методом сварки или перевязки проволокой.
Необходимость в использовании арматуры в железобетонных конструкциях обусловлена слабостью бетона к изгибанию и сжатию. Такие нагрузки испытывают плиты перекрытия, стеновые и фундаментные блоки, перемычки и другие конструктивные элементы. Без усиления изделия растрескиваются и разрушаются. Решает проблему каркас – жесткая арматура работает на растяжение и компенсирует разрушающее напряжение в бетоне. Причем располагаются каркасы обязательно в нижней растянутой части, где происходит максимальное деформационное усилие, а также по всему объему для стабилизации и перераспределения нагрузки.
Виды
Широкое применение строительной арматурного проката диктует необходимость в широком ассортименте стержней, чтобы для каждой конструкции по расчетам можно было принять наиболее подходящие заготовки для изготовления каркаса. В соответствии с характеристиками арматуры изделия можно разделить на несколько видов.
По материалу изготовления:
- Монтажная арматура из стали разного качества наиболее распространённая и известная. Для изготовления используют высокоуглеродистую и низколегированную сталь.
- Строительная арматура из композитов – сравнительно новое армирующее изделие для бетонных конструкций. Это прутки из базальта, стеклопластики и углеводорода с полимерами. Они близки по характеристикам к металлическим изделиям, во многих случаях служат достойной заменой стальному каркасу.
Поперечное сечение арматуры в основе круглое, поверхность прутка может быть двух типов:
- Ребристая. Такая перераспределяет нагрузку в бетонной конструкции.
- Гладкая служит в качестве перевязочного изделия для изготовления каркаса. Стержни без рельефа также могут быть использованы в качестве перераспределяющего каркаса, тогда их концы загибают для предотвращения выскальзывания.
По условиям применения:
- Ненапрягаемая – это обычная жесткая арматура, из которой вяжут каркас и устанавливают его в форму опалубки перед заливкой раствора. Используется для усиления изделий, предназначенных для эксплуатации в нормальных условиях.
- Напрягаемую арматуру предварительно растягивают на заводских установках, где и происходит формовка конструкций. Такие используют в условиях повышенных изгибающих нагрузок: перекрытия в производственных помещениях, общественных зданиях с широкими пролетами между несущими стенами и т.д.
По функциональному назначению строительная арматура может быть:
- Продольная предотвращает образование трещин в зонах растяжения – обычно в нижней части железобетонных изделий;
- Поперечная жесткая арматура располагается в зоне сжатия.
Классы и маркировка строительной арматуры
Использование арматуры в строительстве осуществляется согласно требованиям, которые определены конструктивно. Специалисты рассчитывают конструкции и принимают стержни с маркировкой, содержащей необходимые сведения об армирующем изделии.
Классы – это обозначение параметров не самого стержня, а стали, из которой он изготовлен. По этому признаку строительная арматура условно делится на 3 класса:
- А – марка обычной горячекатаной или холоднотянутой стержневой стали;
- Ат – термически обработанная (усиленная) сталь;
- Ас – сталь может быть собрана в каркас посредством сварки;
- Ак – коррозионностойкая с защитным покрытием (оцинкованная или гальванизированная).
Стержневая горячекатаная арматура в обозначении содержит цифровой индекс. Общая маркировка содержит некоторые свойства металлических изделий:
| Класс прочности | Диаметр | Сталь для изготовления | Описание |
|---|---|---|---|
| A-I (A240)* | 4…40 | Углеродистая Ст3КП, Ст3ПС, Ст3СП | Гладкий стержень |
| A-II (A300) | 10…80 | Низколегированная Ст1Г2 или углеродистая Ст5СП | Рифленый стержень или проволока в бухтах |
| A-III (A400) | 6…40 | Легированная 35ГС, 25Г2С, 32Г2Р | Ребристая для фундамента |
| A-IV (A600) | 6…40 | Низколегированная холоднокатаная 80С, 20ХГ2Ц | Рифленая серповидная арматура |
| A-V (A800) | 6…40 | Низколегированная 23Х2Г2Т | Ребристые стержни |
| A-VI (A-1000) | 6…32 | Низколегированная 22Х2ГАЮ, 22Х2Г2Р, 20Х2Г2СР | Рифлёные заготовки для сварки |
* обозначение/маркировка старого и нового образцов.
Технические характеристики строительной арматуры
ГОСТ 5781-82 определяет основные технические требования к арматуре каждого класса (таблица 8):
| Класс стали | Предел текучести sт | Временное сопротивление разрыву sв | Относительное удлинение d5,% | Равномерное удлинение dr, % | Ударная вязкость при температуре -60 °С | Испытание на изгиб и в холодном состоянии | |||
| Н/мм2 | кгс/мм2 | Н/мм2 | кгс/мм2 | МДж/м2 | кгс·м/см2 | ||||
| Не менее | |||||||||
| A-I (А240)* | 235 | 24 | 373 | 38 | 25 | — | — | — | 180°; c = d** |
| A-II (А300) | 295 | 30 | 490 | 50 | 19 | — | — | — | 180°; с = 3d |
| Ас-II (Ас300) | 295 | 30 | 441 | 45 | 25 | — | 0,5 | 5 | 180°; c = d |
| A-III(А400) | 390 | 40 | 590 | 60 | 14 | — | — | — | 90°; с = 3d |
| A-IV(А600) | 590 | 60 | 883 | 90 | 6 | 2 | — | — | 45°; с = 5d |
| A-V (A800) | 785 | 80 | 1030 | 105 | 7 | 2 | — | — | 45°; с = 5d |
| A-VI (А1000) | 980 | 100 | 1230 | 125 | 6 | 2 | — | — | 45°; с = 5d |
**с – толщина отправки, d – диаметр стержня.
Строительная длина стержней по ГОСТ от 6 до 12 метров. Документ также регламентирует состав сталей для изготовления строительных стержней и другие их свойства.
Для удобства различия прутьев их концы окрашивают в разные цвета:
- А-IV – красные;
- A-V – красные и зеленые;
- A-VI – красные и синие.
Сортамент арматуры
ГОСТ 5781-82 содержит условный сортамент каркасной арматуры (таблица 1):
| Номер профиля (номинальный диаметр стержня dн) | Площадь поперечного сечения стержня, см2 | Масса 1 м профиля | |
|---|---|---|---|
| Теоретическая; кг | Предельное отклонение, % | ||
| 6 | 0,283 | 0,222 | +9,0 |
| 8 | 0,503 | 0,395 | -7,0 |
| 10 | 0785 | 0,617 | +5,0 |
| 12 | 1,131 | 0,888 | -6,0 |
| 14 | 1,540 | 1,210 | |
| 16 | 2,010 | 1,580 | |
| 18 | 2,540 | 2,000 | |
| 20 | 3,140 | 2,470 | +3,0 |
| 22 | 3,800 | 2,980 | -5,0 |
| 25 | 4,910 | 3,850 | |
| 28 | 6,160 | 4,830 | |
| 32 | 8,010 | 6,310 | |
| 36 | 10,180 | 7,990 | +3,0 |
| 40 | 12,570 | 9,870 | -4,0 |
| 45 | 15,000 | 12,480 | |
| 50 | 19,630 | 15,410 | |
| 55 | 23,760 | 18,650 | +2,0 |
| 60 | 28,270 | 22,190 | -4,0 |
| 70 | 38,480 | 30,210 | |
| 80 | 50,270 | 39,460 | |
Теоретическая масса изделий может меняться – она зависит от марки используемого сплава и имеет погрешность, обычно в указанном диапазоне.
Калькулятор
Резюме
Арматура в железобетонных конструкциях – важный элемент, к выбору которого всегда подходят основательно, ведь в итоге определяется срок службы конструкций и зданий, а значит, безопасность людей. Разобраться в ассортименте изделий для новичка непросто, это удел профессионалов. При желании самостоятельно освоить этот вопрос, обратите внимание на регламентирующий ГОСТ – в нем содержится вся необходимая информация о выборе, хранении и монтаже строительной арматуры.
betonopedia.ru
Классификация арматуры
Классификация арматуры для железобетона осуществляет по нескольким основным направлениям. Подобное разделение позволяет быстро отыскать в каталоге продукции нужную модель. Маркировка была разработана таким образом, чтобы максимально упростить процедуру поиска. В условном обозначении закодирована вся основная информация о конкретном изделии. Профессионалу достаточно взглянуть на нее, чтобы понять, какая именно арматура перед ним. Для новичков существуют специальные таблицы соответствия, которыми они могут пользоваться, пока не выучат все значения наизусть.
Классификационные классы арматуры не зависят от материала ее изготовления. Металлические, полимерные и композитные модели разделяются на одинаковые виды. Но при этом в условном обозначении будет отражено, из какого материала выполнены стержни. Эта информация также является очень важной, потому что от нее напрямую зависит возможность применения деталей для той или иной цели.
В принципе существует не так много классов арматуры, так что запомнить их не составит большого труда. Причем важно знать не только какой обозначение соответствует определенному виду, но и технические характеристики любого материала, а также в каких случаях его можно использовать на стройке. Классификацию и виды арматуры должен знать каждый строитель. Это очень пригодится ему в профессиональной деятельности и избавит от необходимости носить с собой большое количество информационных материалов.
Основные классы ж/б арматуры

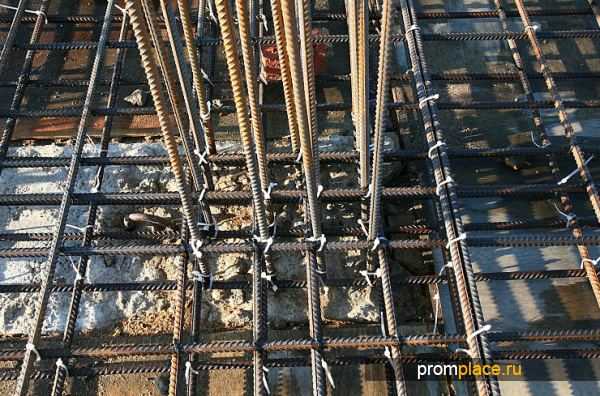

Конструктивная служит для компенсации динамических колебаний, который возникают во время усадки фундамента или в случаях сейсмической нестабильности в земной коре. Основным свойством данной модели является гибкость, которая позволяет выдерживать допустимые деформации без потери механической прочности. Монтажная арматура является связующим звеном между рабочей и конструктивной. Она объединяет эти два элемента в монолитный каркас, который будет обладать свойствами обеих конструкций.
Такой подход позволяет строить многоэтажные дома, которые рассчитываются на многие десятилетия эксплуатации. Правильное соединении элементов играет ключевую роль для всего каркаса, так что доверять эту процедуру нужно только наилучшим мастерам. Анкерная арматура играет вспомогательную роль и используется только при необходимости усиления какого-либо проблемного участка.

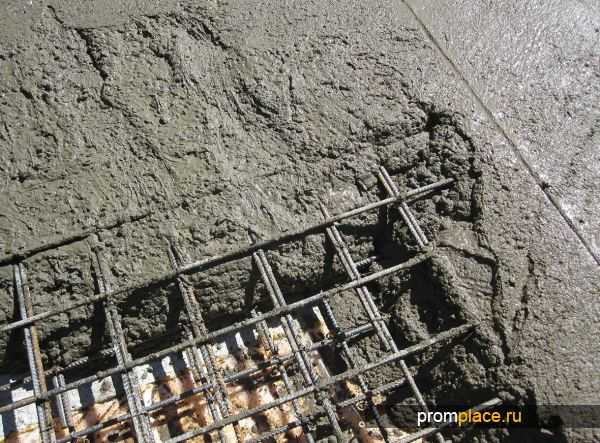

Классификация по ориентации в конструкции: поперечная и продольная арматура. Поперечная модель служит для недопущения появления наклонных трещин в структуре бетона. Она принимает на себя все колебательные нагрузки и гасит их при помощи своей динамической части. Таким образом бетон практически не испытывает на себе влияние внешних факторов и не разрушается.
Продольная арматура предназначена для блокирования появления вертикальных трещин. Принцип ее действия аналогичен предыдущей модели, они отличаются лишь направлением плоскости своей работы. По условиям применения различают напрягаемую и ненапрягаемую арматуру. Напрягаемая, как понятно из названия, будет эксплуатироваться в условиях постоянной нагрузки, поэтому для этой цели используется только рабочая модель. Ненапрягаемая арматура может играть вспомогательную роль в зависимости от требований ситуации.
Поиск информации не составит труда
Например, рабочие части, несущие основную нагрузку зачастую скрепляют при помощи сварки для обеспечения максимальной прочности. А вот конструктивную модель необходимо крепить при помощи вязки, чтобы обеспечить ей требуемые динамические свойства.
Все эти моменты очень важны при возведении объектов, поэтому работники должны обладать полными знаниями. Что касается видов арматуры по материалу изготовления, то здесь все предельно понятно. Металлические конструкции являются наиболее старыми на рынке арматуры.
Они характеризуются высокой твердостью и прочностью, но при этом много весят, подвержены воздействию коррозии, и создают магнитные помехи. Композитные и полимерные материалы лишены подобных недостатков, а по уровню твердости сравнимы с металлом. Но при этом весят они гораздо меньше, что позволяет уменьшить и общую нагрузку на фундамент здания.
В целом современная тенденция движется к постепенному вытеснению металла с рынка производства арматуры. Произойдет ли это в полной мере, или все-таки определенная часть конструкций останется металлической, покажет время. Но технический прогресс не обошел стороной и строительную отрасль. Он очень быстро шагает по всей планете, так что этот процесс уже можно считать необратимым явлением мирового масштаба.
promplace.ru
Класс арматуры: современные и устаревшие маркировки
У покупателей станков для резки или гибки арматуры, существует серьезная проблема: отсутствие четкого представления о том, с каким именно материалом предстоит работать.
В результате общения с покупателями мы сделали весьма неутешительный вывод — большинство людей, в лучшем случае, имеет представление о диаметре арматуры. Они искренне считают, что исключительно этим параметром определяются различия в видах материала. Но это не так! Как и все прочие строительные материалы, арматура классифицируется в соответствии с задачами, которые призвана выполнять.
Арматурная сталь классифицируется по нескольким параметрам:- химический состав;
- технологии изготовления;
- условия применения;
- характер профиля и другие.
Международные обозначения классов арматуры
Они были введены относительно недавно, по просьбе металлургических комбинатов. Этот шаг был предпринят с целью выхода их продукции за рубеж.
На сегодняшний день в нашей стране существуют две параллельные классификации обозначения одной и той же арматуры.
Для удобства арматуру обозначают сразу двумя маркировками
Например, это может выглядеть так: «А-I (А240)».
Вышеприведённое обозначение является сочетанием двух систем:
- устаревшей (еще советской) – А-I, А-II, А-III, А-IV4, А-V, А-VI;
- современной — А240, А300, А400, А500, А600, А800, А1000.
Так же арматура может обозначаться дополнительными символами:
- «Ат» — термообработанная (например, Ат400).
- «С» — свариваемая (например, А500С).
- «К» — коррозиеустойчивая (например А600К).
Как видите, литера «А» сохраняется всегда. Изменяются числовые обозначения: чем число (предел текучести) больше, тем выше класс арматуры. Соответственно, прочность и надежность сооружения, построенного с применением арматуры, повышается пропорционально увеличению числовых значений (предела текучести).
Например:
- А240 (А-I) — это гладкие холоднокатанные стержни;
- A400 (А-III) — это рифленые горячекатаные стержни, обеспечивающие лучшее сцепление с бетонами, выдерживающие значительные нагрузки.
На сегодняшний день наибольшей популярностью в отечественном строительстве пользуется арматура класса A400 (А – III).
Подвид арматуры, маркируемый ВР и Вр – I
Это арматурная проволока диаметром 3-5 мм гладкого и периодического профиля.
Таблица современных и устаревших обозначений классов арматур
| A240 | A-I |
| A300 | A-II |
| А400 | А-III |
| А600 | А-IV |
| А800 | А-V |
| А1000 | А-VI |
А500 – это свежий класс, введенный в 1993 г. Он не успел получить устаревшую маркировку, но практически полностью повторяет показатели А400 (А-III).
Как определить класс арматуры
Сделать это несложно – достаточно внимательно изучить надписи на ярлыке. На каждом мотке арматуры должен присутствовать ярлык с информацией о производителе, классе арматуры, номера партии, длины стержней и др.
Мотки или концы связок арматуры окрашиваются краской (на тот случай, если при перевозке ярлык теряется).
Соответствие цвета классу арматуры:
- белый — Ат 400 С;
- белый и синий – Ат 500 С;
- желтый – Ат 600;
- желтый и белый – Ат 600 С;
- желтый и красный – Ат 600 К;
- зеленый – Ат 800;
- зеленый и красный – Ат 800 К;
- синий – Ат 1000;
- синий и красный — Ат 1000 К;
- черный – Ат 1200.
Красной краской окрашиваются нетермообработанные концы.
Вам не обязательно запоминать классификацию арматуры наизусть. Однако перед тем как купить станок, определитесь, с каким видом материала ему предстоит работать. Обязательно сообщите об этом менеджеру, который поможет вам сделать правильный выбор.
