Claas Jaguar 850 кормоуборочный комбайн

Главная / Тест-Драйвы / Независимый тест совместно с DLG Claas Jaguar 850 кормоуборочный комбайн - Преимущества и недостатки - Отзывы Политика компании CLAAS направлена на то, чтобы кабины и управление принципиально разных 800-й и 900- й серий были выполнены в едином стиле. И в самом деле, эти комбайны внешне очень похожи. И это объясняет то обстоятельство, что во время испытаний предсерийный Jaguar 850, замаскированный под Jaguar 930, не был опознан наблюдателями.

В системе измельчения никаких изменений не произошло: на Jaguar 900-й серии сохранился измельчающий барабан V-MAX, у Jaguar 800-й серии – V-Classic c возможностью выбора между 20, 24 и 28 ножами, обеспечивающих 12 000–16 800 резов в минуту и длину резки 5–21 мм, 4–17 мм и 3,15–15 мм.

Задняя панель и большие цельные боковые панели обеспечивают хороший доступ к основным узлам. Для проведения более серьезного технического обслуживания или ремонта можно демонтировать задние грязезащитные щитки. Кроме этого, правая панель открывается вбок на 180° – это очень полезное опция, которая существенно облегчает проведение важных сервисных операций, а также работы по установке и снятию зернодробилки.

Широко откидывающаяся панель дает беспрепятственный доступ к зернодробилке и ускорителю, претерпевшему некоторые изменения для упрощения извлечения вальцов зернодробилки. Только мы не уверены, что для демонтажа зернодробилки большинство операторов будет следовать официальным рекомендациям по снятию различных панелей. Есть более быстрые
решения этой задачи, например использование телескопического погрузчика с удлиненными паллетными вилами.

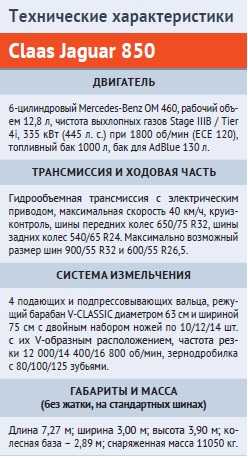

В Jaguar 850 модификации 2014 г. работает шестицилиндровый двигатель Mercedes-Benz ОМ 460 объемом 12,8 л с заявленной выходной мощностью 455 л. с. В системе отработавших газов используется AdBlue для

Jaguar Двигатель Кол-во Мощность двигателя кВт (л. с.) Рабочий объем, л
ДВИГАТЕЛИ MERCEDES-BENZ 2014 Г., НОРМЫ ВЫХЛОПА STAGE IIIB/TIERIV
870 ОМ 502 8  440 (598) 15,9
860 ОМ 502 8  375 (510)      15,9
850 ОМ 460 6 335 (455) 12,8
840 ОМ 460 6  295 (400)      12,8

  • Съемные грязезащитные щитки и широко открывающиеся боковые и задняя панели дают хороший доступ для проведения любых сервисных работ.

    Автозаточка ножей – стандартная функция. Только следует иметь в виду, что после заточки требуется вручную настроить противорежущий брус. Новая функция для классического измельчения – быстродействующий тормоз главного привода Quick- Stop, обеспечивающий быструю остановку органов измельчения для максимальной безопасности. Еще одной особенностью является опция настройки зазора между крыльчаткой ус- корителя и его задней панели, который регулируется стяжной муфтой, что также снижает износ. Большие изменения произошли и в кабине комбайна. Операторы Jaguar 800-й серии получили такие же удобства, как и опера- торы 900-й. Название кабины говорит само за себя: Vista (перспектива (англ.). – Прим. перев.) – имеет отличный обзор, там установлен климат-контроль, так что в ней комфортно работать. Опираясь на наш короткий опыт управления комбайном, можно сказать, что уровень шума в кабине более низкий, чем в других больших машинах.

  •
  • Jaguar 800-й серии остался верендвигателям Mercedes-Benz с нормой выбросов Stage IIIB. Но в ближайшие два-три года планируется довести двигатель до соответствия нормам Stage IV.

  • Демпфер с масляным охлаждением (фото слева) гасит возможные удары при прохождении комьев через подпрессовывающие вальцы с механическим приводом. Большинство жаток для 900-й серии совместимо с машинами новой 800-й серии, получившей кулачковую предохранительную муфту для их подсоединения (фотография справа)

  • Наша тестируемая машина была снабжена двигателем Mercedes-Benz ОМ 471, который в настоящее время устанавливается на машины, предназначенные только для США, и не будет доступен остальным пользователям в течение нескольких сезонов. Такой двигатель обеспечивает выходную мощность 462 л. с. и соответствие нормам выбросов Stage IV. Во время проведения теста силовая установка показала хорошую выносливость, притом что число оборотов было меньше 1600 об/мин. И это в условиях уборки кукурузы хорошей урожайности высотой 3,50 м восьмирядной кукурузной жаткой Orbis! Указатель длины реза был установлен на 6 мм, зазор в зернодробилке 2 мм, при этом скорость движения колебалась между 4,5 и 5,5 км/ч. В Jaguar 800-й серии установлен механический 6-ступенчатый редуктор изменения длины резки Length-Of-Chop (LOC), в отличие от 900-й серии, снабженной гидравлическими подпрессовывающими вальцами и бесступенчатым редуктором регулировки длины резки. Почти все жатки старшей 900-й серии совместимы с новой 800-й серией благодаря стандартизованному соединению и соединению через кулачковую муфту, предохраняющую механизм жатки от поломок. Отличная вещь!

  • В Jaguar 800, как и в других машинах от Claas, используется система Cebis, которая вмещает в себя множество новых функций.Полный контроль за всеми системами комбайна дают знакомые Jag-джойстик и электронная система Cebis, которая предоставит вам ту информацию о машине, какую только можно пожелать. Весь набор управления интегрирован в правый подлокотник, положение которого относительно сиденья легко регулируется. Обновленный терминал Cebis предлагает много новых функций, в том числе информацию о сервисных интервалах, обновленную программу управления и возможность программирования работы в режиме «Поле».

  • Программируется управление оборотами двигателя, управление автоматической ориентацией выгрузной трубы, а также функцией мгновенной остановки Direct Stop при срабатывании камне- или металлодетектора. Машина плотно напичкана электронными системами, и для их освоения требуется время. Почти все опции Jaguar 900 теперь доступны и для 800-й серии, в том числе система защиты от камней Stop Rock, система оптимизированного управления силосоприводом Opti Fill, система автоматического заполнения транспортных средств Auto Fill и целый ряд систем автоматического управ- ления. Система Telematics от Claas обеспечи- вает мониторинг урожайности, определение влажности культур, протоколирование со- бытий по курсу движения машины. Отметим ряд дополнительных опций. Покупатель может выбрать стандарт- ную зернодробилку Intensive Cracker или универсальную Multi Crop Cracker (MMC) с возможностью адаптации для разнообразных областей. MMC на 870-й модели имеет гидравлический натяжитель ремня, а на 840-й и 860-й используется механический привод. Вкладыши силосопровода установлены в отверстиях удлиненной формы, что обеспечивает точную настройку выгрузки материала. Двухступенчатая механическая коробка диапазонов для гидрообъемной трансмиссии теперь имеет электронное управление. Переключение происходит рывками, но в Claas уверяют, что работают над качеством переключения. Задний мост может опционально иметь механический привод. Гидравлические трубы и электрические кабели логически сгруппированы и достаточно аккуратно уложены. Система добавок для качественного силоса имеет 375-литровый бак, который легко заполнить и очистить. В стандартном оснащении есть компрессор. Привод тормозов прицепа может быть установлен опционально. Официально разрешенная масса буксируемого средства достигает 7,5 т. В 800-х машинах есть пространство для хранения ящиков с инструментов и запчастей в задней части машины за закрывающимися дверями. Три аккумуляторных батареи 24/12 В установлены на правой стороне. Дорожный просвет увеличился с 350 мм до 450 мм. Итак: оснащение обновленной серии Jaguar 800 приближено к 900-й серии. Если не вглядываться, то машины можно отличить только по их задним частям; силуэты и боковые панели почти идентичны. Органы управления и новые возможности терминала Cebis одинаковы на обеих сериях, машины имеют очень комфортабельные кабины. В Jaguar 800 по-прежнему используется ножевой барабан V-Classic, механический редуктор, обеспечивающий шесть настроек длины реза. Двигатель понравился своей мощностью и соответствием нормам чисто- ты отработавших газов Stage IV. И жаль, что пока он доступен только в Америке.


agroreport.ru

CLAAS JAGUAR 850 характеристики, цена

Больше производительности, больше разнообразия, больше комфорта, лучший результат – все это в новом JAGUAR 800-й серии.

  • Просторная комфортабельная кабина CLAAS VISTA CAB с отличным круговым обзором
  • CEBIS для простого управления и быстрого контроля важных данных машины
  • Механический привод приставок с удобной автоматической муфтой привода приставки
  • Стандартное соединение приставки с JAGUAR 900-й серии для простого использования приставок на обоих типах машин
  • Быстродействующий тормоз для главного привода, быстрая остановка органов измельчения для максимальной безопасности
  • Функции EASY, такие как AUTO FILL, CAM PILOT и пр., для максимального упрощения труда механизатора

Ножевой барабан V-CLASSIC.

V-образно расположенные ножи. Эффективность измельчающего барабана JAGUAR шириной 750 мм уникальна. Благодаря V-образному расположению обеспечивается тянущее, как у ножниц, и, прежде всего, экономящее энергию резание. Дополнительно корм направляется к середине, благодаря чему снижаются износ и потери вследствие трения о стенки корпуса барабана.

  • Прочная конструкция
  • Минимальный расход энергии
  • Высокая производительность
  • Наилучшее качество измельчения
  • Великолепный выброс

Полностью автоматическая заточка.

Точное резание и обеспечение однородности массы возможны только при абсолютно острых ножах. Процесс заточки ножей для заготовки сенажа и силоса управляется из кабины.

Мощные двигатели Mercedes-Benz.

Двигатели Mercedes-Benz OM 502 и OM 460 представляют собой наилучшее предложение мощности в этом сегменте. Они отличаются высокой надежностью, низким расходом дизельного топлива и высоким крутящим моментом. Эластичное соединение двигателя и шасси сводит к минимуму шумы и вибрацию. Так к необузданной силе добавляется максимальный комфорт движения.

  • Экономия топлива и низкий уровень шума
  • Соблюдение законодательных требований по токсичности ОГ
  • Значительный рост мощности двигателя до идеальной скорости вращения 1800 об/мин

Комфортабельная кабина

Механизатор может на все 100% использовать потенциал производительности своей машины. Если обеспечены отличные рабочие условия, то он может концентрироваться на главном. В JAGUAR нет ничего, что могло бы отвлекать внимание. Рулевая колонка и кресло легко регулируются в разных направлениях. Логичное расположение всех приборов и элементов управления позволяет быстро привыкнуть к JAGUAR и уже вскоре управлять им интуитивно. Солнцезащитные ролеты, кондиционер, радиоприемник и холодильный отсек для напитков во многом способствуют оптимальному самочувствию независимо от продолжительности пребывания в кабине.

  • Просторная кабина VISTA CAB с двумя сиденьями
  • Полное остекление для кругового обзора
  • Ветровое стекло со стеклоочистителем и стеклоомывателем
  • Боковые и задние стеклоочистители для улучшения видимости
  • Большие отсеки для хранения
  • Холодильник для достаточного количества провианта
  • Четыре варианта сидений на выбор
  • Концепция управления CEBIS

Электронная система CEBIS предназначена для информирования, управления, регистрации и контроля. Она отличается понятной и логичной структурой меню и интуитивной системой управления.

stotz.by

Силосоуборочный самоходный комбайн Claas серии JAGUAR GREEN EYE: JAGUAR 870, JAGUAR 850, JAGUAR 830



JAGUAR 870

JAGUAR 850

JAGUAR 830

 Двигатель

DaimlerChrysler

DaimlerChrysler

DaimlerChrysler

модель

OM 502 LA

OM 460 LA

OM 460 L

Кол-во и расположение цилиндров

V 8

R 6

R 6

Мощность двигателя согласно ECE R24
при 1800 об/мин кВт (л.с.)

333 (453)

303 (412)

254 (345)

Объём двигателя л

16

12,8

12,8

Частота вращения дв-ля при уборке об/мин

2.000

2.000

2.000

PROFISTAR при движении по дорогам 20 км/час

 1.100 – 1.950

 1.100 – 1.950

 1.100 – 1.950

SPEEDSTAR при 40 км/час

1.100 – 1.950

1.100 – 1.950

1.100 – 1.950

Топливный бак + доп. бак (по заказу) л

850+150

850+150

850+150









Привод ходовой части: 2-х ступ. автом.  КПП с овердрайвом

Опция

Опция

Опция

Регулировка давления на почву, пружинная система

гидростатический

гидростатический

гидростатический

Мех. полный привод через карданный вал

Опция

Опция

Опция

Бак для воды (силосных добавок) л

410

410

410

Кукурузная приставка, не зависящая от рядов Ряды / ширина

10/7,5 + 8/6 + 6/4,5

8/6 + 6/4,50

8/6 + 6/4,50

Автом. управление для кукурузной приставки

Серийно

Опция

Опция

Ширина подборщика м

3,80/3,00

3,80/3,00

3,80/3,00

АВТООПУСКАНИЕ С УСТРОЙСТВОМ CONTOUR

Серийно

Серийно

Серийно

LASER PILOT для подборщика

Опция

Опция

Опция

Гидр. складываемые опорные колёса для PU 300 HD

Опция

Опция

Опция

DIRECT DISC м

5,20

5,20

5,20

LASER PILOT для DD 520

Опция

Опция

Опция

Ширина подающей камеры мм

730

730

730

Число подающих и подпрессовывающих вальцов

4

4

4

Число ступеней скорости в аппарате подачи

6

6

6

6 механ. регулируемых длин резки с 20-24-28 ножами мм

5/6,5/8,5/11/17/21 = 20 ножей

4/5,5/7/9/14/17 = 24 ножей

3,5/4,5/6/8/12/15 = 28 ножей

Измельчающий барабан







Ширина мм

750

750

750

Диаметр мм

630

630

630

Частота вращения об/мин

1.200

1.200

1.200

Расположение ножей

V-образно со смещением

V-образно со смещением

V-образно со смещением

Количество ножей

Серийно/Опция 20/24/28

Серийно/Опция 20/24/28

Серийно/Опция 20/24/28

Заточка ножей вручную с сиденья водителя или автоматически

Серийно/Опция

Серийно/Опция

Серийно/Опция

Противорез

2-сторонняя пластина

2-сторонняя пластина

2-сторонняя пластина

CORN CRACKER 100 зубцов, разность скорости вращения 20%

Серийно

Серийно

Серийно

CORN CRACKER HD 80 зубцов, разность скорости вращения 30%

Опция

Опция

Опция

Ускорительный барабан, ширина мм

Серийно/680

Серийно/680

Серийно/680

Силосопровод с противонаездным устройством

Серийно

Серийно

Серийно

Угол поворота силосопровода град.

190

190

190

Автоматика поворота силосопровода

Опция

Опция

Опция

Комфортабельная кабина с обогревом

Серийно

Серийно

Серийно

Комфортабельное пневматическое сиденье

Серийно

Серийно

Серийно

Бортовой информатор

Серийно

Серийно

Серийно

QUANTIMETER и COMMUNICATOR

Опция

Опция

Опция

Печатное устройство для COMMUNICATOR

Опция

Опция

Опция

Кондиционер

Серийно

Серийно

Серийно

Дополнительное сиденье

Серийно

Серийно

Серийно

Централизованная смазка

Серийно

Серийно

Серийно

Базовая модель без приставок



длина в транспортном положении мм

6.431

6.431

6.431

длина в рабочем положении мм

5.921

5.921

5.921

транспортная ширина в зависимости от размера шин мм

2.990/3.295/3.480/3.995

2.990/3.295/3.480/3.995

2.990/3.295/3.480/3.995

транспортная высота мм

3.728

3.728

3.728

высота в рабочем положении мм

5.600

5.600

5.600

Вес кг

10.840

10.840

10.840

Покрышки колес ведущая ось

650/75 R32
800/65 R32
900/55 R32
1050/50 R 32

16.5/85-24 14 PR
540/65-R24
700/50-26.5
