Технические характеристики ЦСП ГОСТ 26816-86

СПРАВОЧНЫЕ ПОКАЗАТЕЛИ ЦЕМЕНТНО-СТРУЖЕЧНЫХ ПЛИТ (ГОСТ 26816-86)

1. Модуль упругости при изгибе, МПа не менее -3500 (ГОСТ 10635-78)

2.Твердость, МПа -45 (ГОСТ 11843-76)

3.Ударная вязкость, Дж/кВ. м²,не менее — 1800 (ГОСТ 11842-76)

4.Удельное сопротивление выдергиванию шурупов из пластин, Н/м — 4 -7 (ГОСТ 10637-78)

5.Удельная теплоемкость, кДж (кг ·^оС) — 1,15

6.Теплопроводность,Вт(м^оС) — 0,26

7.Класс биостойкости — 4 (ГОСТ 17612-89)

8.Стойкость к циклическим температурно-влажностным -воздействиям: (после20 циклов воздействий) снижение прочности не более % — 30 (ГОСТ 26816-86) -разбухание по толщине не более % -5(ГОСТ 8747-83)

9.Морозостойкость (снижение прочности при изгибе после 50 циклов), % не менее -10 (ГОСТ 8748-83)

10. Группа горючести30244-94 Г1 Слабогорючие

11.Группа воспламеняемости В1 Трудновоспламеняемые (ГОСТ30402-96 )

12. Группа распространения пламени РП1 Нераспространяющие (ГОСТ30444-97)

13. Дымообразующая способность Д1 (по СНиП 21-01-97) Малая (ГОСТ12.1.044-89)

14. Класс опасности по токсичности продуктов горения (по СНиП 21-01-97 Малоопасные) (ГОСТ 12.1.044-89 Т1

15. Плотность, кг/ м³ 1100-1400

16. Влажность,% 9 ± 3

17. Разбухание по толщине за 24 ч, %, не более 2,0

18. Водопоглащение за 24 ч, %, не более 16,0

19. Прочность на изгибе, МПа, не менее, для толщин, мм 10, 12, 16 12, 0,24,10, 0,36, 9,0

20. Прочность при растяжении, перпендикулярно к пласти плиты , МПа, не менее 0,4

Линейное удлинение

Материалы, содержащие в своем составе древесину, к числу которых относятся и цементно-стружечные плиты, обладают свойством в зависимости от изменения влажности окружающей среды, изменять (увеличивать или уменьшать) свои линейные размеры. Данную особенность, ЦСП’ необходимо учитывать при проектировании и в строительной практике. С этой целью при обшивке вертикальных конструкций плитами между ними необходимо оставлять следующие компенсационные швы (зазоры): 8мм – наружние конструкции, 4мм — внутренние конструкции. В несущих горизонтальных конструкциях (напр.полы), плиты укладываются без зазора, который образовывается затем шириной не менее 10мм по периметру помещения.

Линейные эксплуатационные изменения размеров не оказывают влияния на качество и долговечность ЦСП.

Линейные изменения ЦСП в зависимости от изменения влажности ММ/М

Относительная влажность воздуха ( % )

Теплотехнические и звукоизоляционные свойства

ЦСП, благодаря органическому соединению древесины и цемента, представляют собой практически монолитный, без воздушных вкраплений материал, что обеспечивает их хорошую теплопроводность. Поэтому наибольшее применение ЦСП находят в конструкциях, где требуется сочетание высокой прочности и низкого температурного сопротивления материала.

Толщина плит	Теплопроводность ВТ/мк	Температурное сопротивление м.кв/Вт
10,12	0,216	0,037
16	0,227	0,070
24	0,229	0,104
36	0,230	0,138

Звукоизоляционные свойства

Цементно-стружечные плиты обладают отличными звукоизоляционными свойствами и пригодны для обшивки легких перегородок, стен и потолков. В сочетании с теплоизоляционными материалами ЦСП можно использовать как эффективное средство защиты от шума.

Безопасность применения ЦСП

При правильном использовании плит вредные влияния на здоровье людей не возникают.

Материалы, использованные при производстве плит, находятся в связанном состоянии и не имеют естественной природной радиоактивности.

Плита является твердым монолитным материалом. Выделение пыли, газов и паров из плит невозможно в связи с минерализацией содержащихся веществ и применяемой технологии производства. При пожарах в помещениях плиты не выделяют токсичных газов и паров.

Противопожарные свойства

Как известно, требования противопожарной безопасности строительных объектов определяются соответствующими нормами и правилами, в которых в зависимости от предназначения оговорены принципы проектирования, как объектов, так и отдельных конструкций, приведены конкретные требования к степени огнестойкости и противопожарным свойствам используемых строительных материалов. Огнеупорность строительных конструкций приводится в самостоятельном каталоге. На основании этих данных по определенным методикам производится оценка противопожарной безопасности строительных конструкций и объектов в целом.

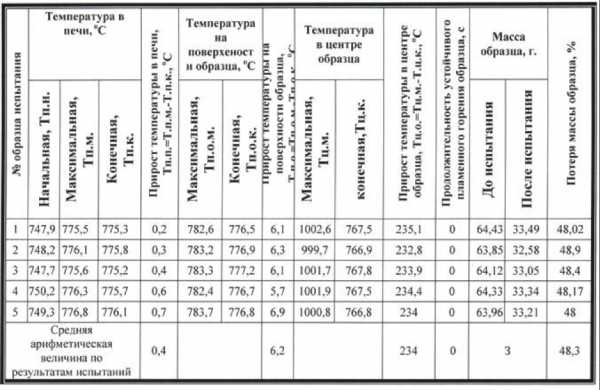

Справочно приводим испытания Костромской лаборатории 2001 года на огнестойкость материала предел разрушения плит ЦСП т10-12 — 0,3 часа/20мин; т16 — 0,5 часа/30мин; т24 – 1 час /60мин

Безопасность применения ЦСП ТАМАК подтверждена пожарными и гигиеническими сертификатами

Группа горючести Г1 Слабогорючие (ГОСТ 30244-94)

Группа воспламеняемости В1 Трудновоспламеняемые(ГОСТ 30402-96)

Группа распространения пламени РП1 Нераспространяющие(ГОСТ 30444-97)

Дымообразующая способность Д1 Малая(ГОСТ 12.1.044-89) (по СНиП 21-01-97)

Класс опасности по токсичности продуктов горения Т1 Малоопасные(ГОСТ 12.1.044-89) (по СНиП 21-01-97)

Область применения строительных конструкций определяется согласно СНиП 21-01-97 в зависимости от предела огнестойкости конструкции и степени огнестойкости здания.

Панельные дома фирмы ТАМАК 231-ой серии, с использованием ЦСП для обшивки в один слой, относятся к IV степени огнестойкости. При использовании в конструкции дополнительного второго слоя из ГКЛ (12мм) достигается III степень огнестойкости здания с пределами огнестойкости REI 60, что позволяет строить панельные дома высотой до 3-х этажей включительно.

Благодаря своим свойствам ЦСП находят широкое применение в противопожарных конструкциях. Согласно Строительных норм и правил 21-01-97 ЦСП имеет категорию горючести Г1 (слабогорючие), что подтверждено сертификатом пожарной безопасности №ССПБ.RU.ОП031.Н.00091.

Выдержка из ГОСТ 26816-86 « …Плиты относятся к группе трудносгораемых материалов повышенной биостойкости и предназначаются для применения в строительстве в стеновых панелях, плитах покрытий, в элементах подвесных потолков, вентиляционных коробах, при устройстве полов, а также в качестве подоконных досок, обшивок, облицовочных деталей и других строительных изделий…».

Таблица нагрузки на ЦСП «Сосредоточенная нагрузка – однопролетная балка»

Пролет, мм	Нагрузка, кН
Пролет, мм	Толщина 10 мм	Толщина 12 мм	Толщина 16 мм	Толщина 24 мм	Толщина 36 мм
200	0,345	0,480	0,813	2,007	4,802
250	0,267	0,387	0,623	1,572	3,280
300	0,212	0,307	0,508	1,167	2,687
350	0,168	0,263	0,423	1,030	2,288
400	0,153	0,248	0,377	0,945	2,042
450	0,128	0,195	0,347	0,760	1,747
500	0,095	0,185	0,345	0,667	1,572

xn--80adbjd1acbhjvnr0a.xn--p1ai

Подробно о ЦСП | ПрофБилдГрупп

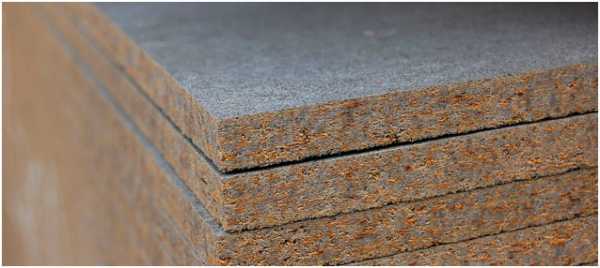

Цементно-стружечные плиты ТАМАК — это монолитные плиты плотностью 1250-1400кг/м3, толщиной 8-36 мм с гладкой или твердой поверхностью, применяемые в технологии “сухого монтажа”.

Высокое качество ЦСП ТАМАК обеспечивается строгим контролем качества в соответствии с ГОСТ 26816-86 (ЦСП-1 высшее качество) и европейским стандартом EN 634-2

Вид применяемой конструкции	Толщина ЦСП, мм
1. Перегородки каркасные (обшивки)	8, 10, 12, 16, 20, 24
2. Облицовка колонн, ригелей	8, 10, 12, 16
3. Наружные каркасные стены (обшивки)	10, 12, 16, 20, 24
4. Сборная стяжка под плоскую кровлю	12, 16,20, 24
5. Пол чердачного перекрытия	12, 16,20, 24
6. Основание под полы	20, 24, 36
7. Подоконные плиты	24, 36

ЭКОЛОГИЧНОСТЬ

ЦСП ТАМАК – это экологически чистый материал. В ЦСП не содержится фенольных, формальдегидных и других ядовитых соединений. Основным химическим вяжущим является цемент.

Плиты изготавливаются путем прессования отформованной смеси, состоящей из стружки древесины хвойных пород, портландцемента, минеральных веществ и воды.

Состав ЦСП ТАМАК в процентах к общему объему массы составляет:

ПОЖАРОБЕЗОПАСНОСТЬ

При пожарах в помещениях плиты не образуют дыма, не выделяют токсичных газов и паров.

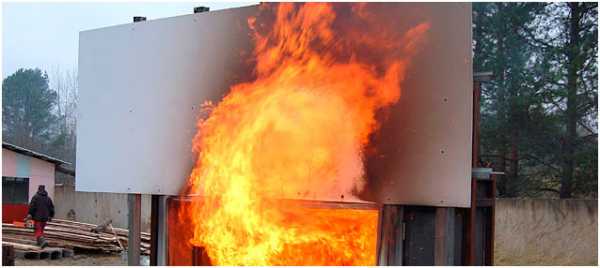

Испытание на огнестойкость конструкций вентфасадов с облицовкой ЦСП ТАМАК 8мм (класс К0, ГОСТ 31251-2003). 45 мин.

Сравнительные характеристики пожарной безопасности

Показатели	ЦСП ТАМАК	OSB
Группа горючести	Г1 слабогорючие	Г4 сильногорючие
Группа воспламеняемости	В1 трудновоспламеняемые	В3 легковоспламеняемые
Группа распространения пламени	РП1 нераспространяющие	РПЗ умереннораспространяющие
Дымообразующая способность	Д1 малая	Д3 высокая
Класс опасности по токсичности продуктов горения	Т1 малоопасные	Т3 высокоопасные

НАДЕЖНОСТЬ

ЦСП ТАМАК является прежде всего конструкционным материалом, придающим каркасным конструкциям жесткость. В процессе производства стружечно-цементный ковер формируется из четырех слоев: наружные слои из мелких, внутренние из более крупных фракций стружки. Набранный ковер подвергается прессованию.

Испытание ЦСП ТАМАК 12 мм

на предельные нагрузки

навесных конструкций. Общий

вес 406,5 кг, дветочки подвеса.

Крепления, использованные при испытаниях.

Испытание ЦСП ТАМАК 24 мм

на изгиб. Пролет 600 мм,

предельная нагрузка 350 кг.

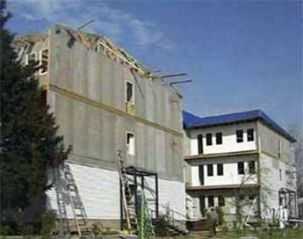

Следует отметить еще одно свойство – возможность применения конструкций зданий с обшивками из ЦСП в сейсмоопасных районах и зданиях повышенной этажности.

После землетрясения в г. Спитак (Армения) в декабре 1988 г. для ликвидации его последствий в ЦНИИСК была проведена большая работа по изучению опыта строительства деревянных панельных домов в сейсмоопасных районах. В ЦНИИСК была разработана конструкция усиленной несущей панели на деревянном каркасе с использованием обшивок из ЦСП, а также методы ее соединения с фундаментом. Принципиальная конструкция применяется до сих пор. При строительстве многоквартирных домов ТАМАК в Краснодарском крае подобные сейсмостойкие конструкции успешно прошли вневедомственную экспертизу и экспертизу ЦНИИСК им. Кучеренко.

УСТОЙЧИВОСТЬ К ВЛАГЕ

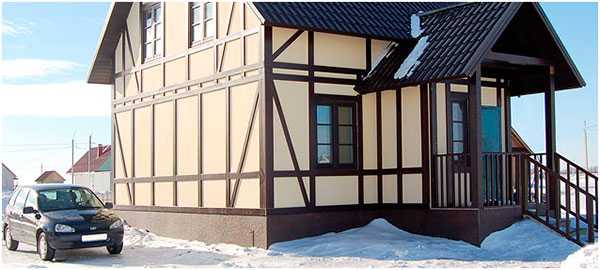

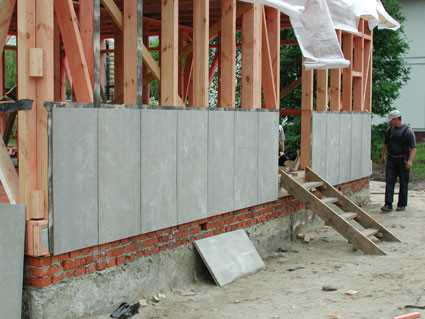

Наиболее широко плиты используются в качестве обшивок панелей с деревянным каркасом в малоэтажном домостроении (рис. 5). Плиты не только придают деревянному каркасу дополнительную жесткость, но и служат в качестве защиты от атмосферных воздействий. Несущие и ограждающие конструкции дома с обшивкой из ЦСП ввиду ее гладкой поверхности не требуют дополнительной обработки. Поэтому для внешней отделки дома наружные поверхности стен достаточно просто окрасить.

ЦСП ТАМАК обладает существенным преимуществом по водопоглощению, по сравнению с некоторыми другими плитными материалами.

БИОСТОЙКОСТЬ

ЦСП ТАМАК противостоит воздействию грибков, жуков – древоточцев, домашних грызунов. Важно отметить, что эта биостойкость достигается не за счет введения в состав ЦСП каких-то специальных антисептиков и не за счет поверхностной обработки антисептиком. Антисептик образуется в массе самой ЦСП в процессе превращения цемента в бетон, так как побочным продуктом этого процесса является гидроксид кальция, создающий сильнощелочную среду, препятствующую развитию плесневых грибков.

МОРОЗОСТОЙКОСТЬ

Морозостойкость является одним из серьезных преимуществ ЦСП, расширяющих географию их использования.

Так, нормативная величина снижения прочности при изгибе после 50 циклов не превышает 10%. На практике значение данного показателя ниже. Длительный опыт применения конструкций с ЦСП в зданиях различного назначения в Якутии, Ханты-Мансийске подтвердил высокие эксплуатационные свойства материала.
