Таблица соответствия классов давления ANSI и PN по DIN из ANSI стандарта строительных длин.
Таблица пересчета темпертуры °C в рабочее давление в бар для различных классов давления ANSI (на примере хладостойких сталей, но картину в целом передает отлично) .
Удачи, коллеги.Таблица соответствия диаметра и давления по ГОСТ и ANSI
SUNG DO VALVE CO., LTD
Официальный дистрибьютор
в России
Каталог товаров
Продукция
Затворы дисковые поворотные
Межфланцевые с «мягким» уплотнением (300-серия)
Межфланцевые с «жестким» уплотнением (400-серия)
Фланцевые с «мягким» уплотнением (500-серия)
Огнестойкие высокопроизводительные (600-серия)
2-х эксцентриковые для теплоснабжения (700-серия)
3-х эксцентриковые для теплоснабжения (800-серия)
Пневмоприводы
Пневмоприводы общепромышленные
Пневмоприводы высокопроизводительные
Опыт поставок и эксплуатации
Международный
Россия и страны СНГ
Сертификаты
О заводе-изготовителе
Офис
Производство
Эксклюзивный дистрибьютор
Информация
Типоразмеры присоединительных фланцев по ГОСТ 12820, 12821
Типоразмеры патрубков под приварку по ГОСТ 16037, 12821
Типоразмеры монтажных фланцев ISO 5211
Аналоги сталей по стандартам ГОСТ, ANSI, ASTM
Таблица соответствия диаметра и давления по ГОСТ и ANSI
Затворы дисковые в ППУ-изоляции
Корпуса для затворов дисковых поворотных
Виды управления затворов дисковых поворотных
Контакты
Скачать каталог SUNG DO VALVE Скачать опросный лист Наличие продукции на складах Москва / Корея

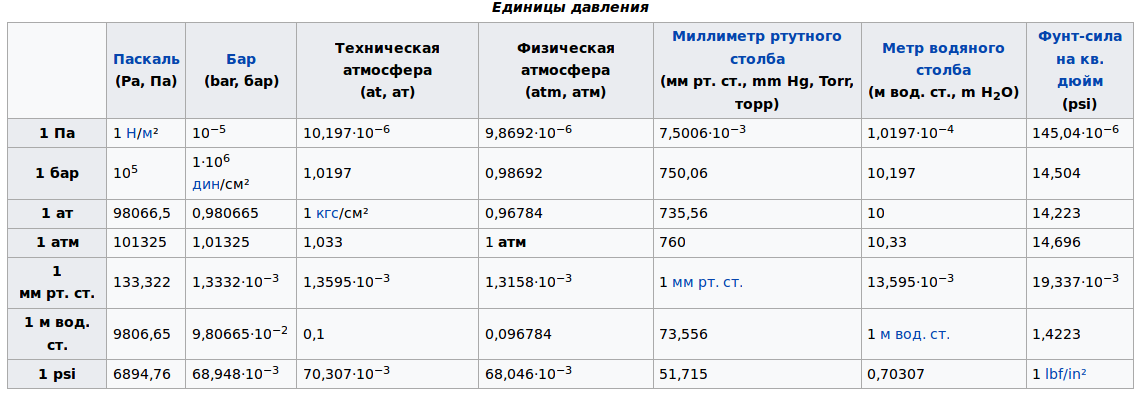

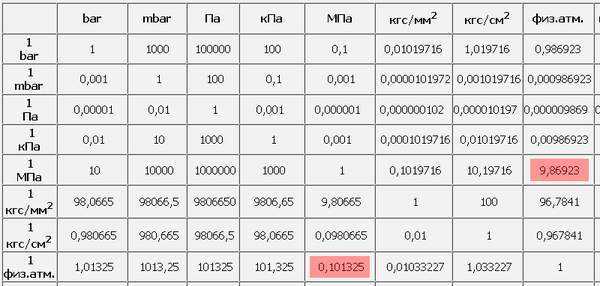

В стандартах ANSI условное давление (PN) указано в фунтах на квадратный дюйм (так называемый «Класс давления»), условный диаметр (DN) — в дюймах.
Перевод в метрические единицы представлен в приведённых ниже таблицах.
|
Условный диаметр Ду(DN) |
|
|
мм |
дюймы |
|
200 |
8″ |
|
250 |
10″ |
|
300 |
12″ |
|
350 |
14″ |
|
400 |
16″ |
|
500 |
20″ |
|
600 |
24″ |
|
700 |
28″ |
|
800 |
32″ |
|
900 |
36″ |
|
1000 |
40″ |
|
1200 |
48″ |
|
1400 |
56″ |
|
Условное давление Ру (PN) |
|
|
ГОСТ кг/см2 |
ANSI Class (#) |
|
20 |
150 |
|
50 |
300 |
|
68 |
400 |
|
100 |
600 |
|
150 |
900 |
|
250 |
1550 |
|
420 |
2500 |
Заявка
Уточнить наличие и стоимость
Flanges General — Pressure-temperature ratings ASTM and ASME
150 300 400 600
900
1500
2500
Концепция рейтингов фланцев понятна.
Фланец класса 300 может выдерживать большее давление, чем фланец класса 150, потому что фланец класса 300 состоит из большего количества металла и может выдерживать большее давление. Однако существует ряд факторов, которые могут повлиять на способность фланца выдерживать давление.
Обозначение номинального давления
Номинальное давление для фланцев будет указано в классах.
Класс, за которым следует безразмерное число, представляет собой обозначение следующих значений давления-температуры. Класс 150 300 400 600 900 1500 2500.
Для обозначения класса давления используются разные названия. Например… 150 фунтов, 150 фунтов, 150 # или класс 150, все это означает одно и то же.
Но есть только одно правильное указание — класс давления согласно ASME B16.5. ( номинальное давление представляет собой безразмерное число ).
Пример номинального давления
Фланцы могут выдерживать различное давление при разных температурах.
По мере повышения температуры номинальное давление фланца уменьшается. Например, фланец класса 150 рассчитан примерно на 270 фунтов на кв. дюйм при температуре окружающей среды, 180 фунтов на кв. дюйм при температуре около 400 °F, 150 фунтов на кв.
Другими словами, когда давление падает, температура повышается, и наоборот. Дополнительные факторы заключаются в том, что фланцы могут быть изготовлены из различных материалов, таких как нержавеющая сталь, литой и ковкий чугун, углеродистая сталь и т. д. Каждый материал имеет разные номинальные значения давления.
Ниже пример фланца NPS 12 с несколькими классами давления. Как видите, внутренний диаметр и диаметр выступа у всех одинаковые; но внешний диаметр, окружность болтов и диаметр отверстий под болты становятся больше с каждым более высоким классом давления.
Количество и диаметры (мм) отверстий для болта:
Класс 150▸ 12 x 25,4
Класс 300▸ 16 x 28,6
Класс 400▸ 16 x 34.
9
Класс 600▸ 20 x. 34,9
Класс 900▸ 20 x 38,1
Класс 1500▸ 16 x 54
Класс 2500▸ 12 x 73
Давление давления давления давления в давлениях в баторе
. температуры в градусах Цельсия. Для промежуточных температур допускается линейная интерполяция. Интерполяция между обозначениями классов не допускается.
Номинальные значения давления-температуры применимы к фланцевым соединениям, которые соответствуют ограничениям по болтовым соединениям и прокладкам, изготовленным в соответствии с передовой практикой выравнивания и сборки. Ответственность за использование этих номиналов для фланцевых соединений, не соответствующих этим ограничениям, несет пользователь.
Температура, показанная для соответствующего номинального давления, является температурой корпуса компонента, работающего под давлением. В целом, эта температура такая же, как и у содержащейся жидкости. Использование номинального давления, соответствующего температуре, отличной от температуры содержащейся жидкости, является обязанностью пользователя при условии соблюдения требований применимых норм и правил.
Для любой температуры ниже -29°С номинальное значение не должно превышать номинальное значение, указанное для -29°С.°С.
В качестве примера ниже вы найдете две таблицы с группами материалов ASTM и две другие таблицы с номиналами давления и температуры фланцев для этих материалов ASTM ASME B16.5.
| ASTM Группа 2-1.1 Материалы | |||
| Номинальный Обозначение | Поковки | Отливки | Тарелки |
| Си Си | А105(1) | A216 Гр.WCB (1) | A515 гр.70 (1) |
| C Mn Si | A350 гр.LF2 (1) | A516 Группа 70 (1), (2) | |
| C Mn Si V | A350 гр.LF6 класс 1 (3) | A537 Класс 1 (4) | |
| 3.1/2Ni | A350 гр.LF3 | ||
Примечания.
| |||
.| ASTM Группа 2-2.3 Материалы | |||
| Номинальный Обозначение | Поковки | Отливки | Тарелки |
| 16Cr 12Ni 2Mo | A182 Гр.F316L | A240 гр.316L | |
| 18Cr 13Ni 3Mo | A182 Гр.F317L | ||
| 18Cr 8Ni | A182 Гр.F304L (1) | A240 Gr.304L (1) | |
Примечание.
| |||
Номинальные значения давления и температуры для ASTM Group 2-1.1 Материалы | |||||||
| Температура -29 °C | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
| 38 | 19,6 | 51,1 | 68,1 | 102,1 | 153,2 | 255,3 | 425,5 |
| 50 | 19,2 | 50,1 | 66,8 | 100,2 | 150,4 | 250,6 | 417,7 |
| 100 | 17,7 | 46,6 | 62,1 | 93,2 | 139,8 | 233 | 388,3 |
| 150 | 15,8 | 45,1 | 60,1 | 90,2 | 135,2 | 225,4 | 375,6 |
| 200 | 13,8 | 43,8 | 58,4 | 87,6 | 131,4 | 219 | 365 |
| 250 | 12,1 | 41,9 | 55,9 | 83,9 | 125,8 | 209,7 | 349,5 |
| 300 | 10,2 | 39,8 | 53,1 | 79,6 | 119,5 | 199,1 | 331,8 |
| 325 | 9,3 | 38,7 | 51,6 | 77,4 | 116,1 | 193,6 | 322,6 |
| 350 | 8,4 | 37,6 | 50,1 | 75,1 | 112,7 | 187,8 | 313 |
| 375 | 7,4 | 36,4 | 48,5 | 72,7 | 109,1 | 181,8 | 303,1 |
| 400 | 6,5 | 34,7 | 46,3 | 69,4 | 104,2 | 173,6 | 289,3 |
| 425 | 5,5 | 28,8 | 38,4 | 57,5 | 86,3 | 143,8 | 239,7 |
| 450 | 4,6 | 23 | 30,7 | 46 | 69 | 115 | 191,7 |
| 475 | 3,7 | 17,4 | 23,2 | 34,9 | 52,3 | 87,2 | 145,3 |
| 500 | 2,8 | 11,8 | 15,7 | 23,5 | 35,3 | 58,8 | 97,9 |
| 538 | 1,4 | 5,9 | 7,9 | 11,8 | 17,7 | 29,5 | 49,2 |
Номинальные значения давления и температуры для ASTM Group 2-2. | |||||||
| Температура -29 °C | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
| 38 | 15,9 | 41,4 | 55,2 | 82,7 | 124,1 | 206,8 | 344,7 |
| 50 | 15,3 | 40 | 53,4 | 80 | 120,1 | 200,1 | 333,5 |
| 100 | 13,3 | 34,8 | 46,4 | 69,6 | 104,4 | 173,9 | 289,9 |
| 150 | 12 | 31,4 | 41,9 | 62,8 | 94,2 | 157 | 261,6 |
| 200 | 11,2 | 29,2 | 38,9 | 58,3 | 87,5 | 145,8 | 243 |
| 250 | 10,5 | 27,5 | 36,6 | 54,9 | 82,4 | 137,3 | 228,9 |
| 300 | 10 | 26,1 | 34,8 | 52,1 | 78,2 | 130,3 | 217,2 |
| 325 | 9,3 | 25,5 | 34 | 51 | 76,4 | 127,4 | 212,3 |
| 350 | 8,4 | 25,1 | 33,4 | 50,1 | 75,2 | 125,4 | 208,9 |
| 375 | 7,4 | 24,8 | 33 | 49,5 | 74,3 | 123,8 | 206,3 |
| 400 | 6,5 | 24,3 | 32,4 | 48,6 | 72,9 | 121,5 | 202,5 |
| 425 | 5,5 | 23,9 | 31,8 | 47,7 | 71,6 | 119,3 | 198,8 |
| 450 | 4,6 | 23,4 | 31,2 | 46,8 | 70,2 | 117,1 | 195,1 |
3 Материалы ПОЛНЫЙ СПИСОК СПЕЦИФИКАЦИЙ НА МАТЕРИАЛЫ ASTM
Примечание(я) автора.
..
150lb — 150lbs — 150# — Класс 150
LB происходит от латинского слова libra (весы) и описывает римскую единицу массы, похожую на фунт.
Полное выражение было librapondo, и мы придумали сокращения, такие как..
lb = один фунт, lbs = больше фунтов, # = аббревиатура для фунта
Текст ниже взят с сайта www.worldwidewords.org авторское право © Майкла Квиниона
Форма lb на самом деле является аббревиатурой латинского слова libra, которое может означать фунт, что само по себе является сокращенной формой полного выражения libra pondo, «вес фунта». Кстати, второе слово этой фразы — происхождение английского фунта.
Вы также знаете Весы как астрологический знак, седьмой знак зодиака. В классические времена это имя было дано довольно скучному созвездию, в котором не было особенно ярких звезд. Считалось, что он представляет собой весы или равновесие, основное значение слова libra на латыни, поэтому его часто сопровождают изображением пары весов.
Libra для фунта впервые встречается в английском языке в конце четырнадцатого века, почти в то же время, когда начали использовать lb. Строго говоря, это был римский фунт в 12 унций, а не более современный в 16. И просто для того, чтобы закрепить мою репутацию тщательного описания, современные метрологи, ученые, изучающие единицы измерения, предпочли бы, чтобы мы не использовали фунты. вообще; в научной работе все единицы единичны.
Кстати, еще одна аббревиатура весов стала стандартным символом британского фунта стерлингов в денежном смысле. В наше время это обычно пишется как £, богато украшенная форма L, в которой пара поперечных штрихов (часто только один в наши дни) были способом, которым средневековый писец отмечал аббревиатуру. Связь между двумя смыслами фунта, веса и денег, заключается в том, что в Англии тысячу лет назад фунт денег был эквивалентен стоимости фунта серебра.
Использование стандартов ASME B16.5 для номинальных давлений фланцев
Инженеры полагаются на стандарты и нормы ASME/ANSI.
Конструкция системы трубопроводов помогает убедиться, что они отвечают установленным требованиям герметичности под давлением. Стандарты и нормы помогают определить характеристики целостности давления и упростить правила проектирования.
Разница между кодами и стандартами полезна для проектировщиков с подробными спецификациями фланцев и конструкциями компонентов. Вот часто встречающиеся правила и стандарты:
1. Минимальная стена Толщина фланца
2. Допустимые материалы для строительства
3. Допустимые рабочие напряжения. , временные нагрузки, сейсмические нагрузки, собственный вес, внутреннее давление и другие внешние или внутренние нагрузки.
Однако коды трубопроводов не содержат правил проектирования для стандартных встроенных компонентов, таких как стандартные клапаны и компоненты фланцевых фитингов. Проектирование этих классов элементов происходит посредством ссылки на отраслевые стандарты.
1. Стандарты целостности давления : Стандарты помогают установить единые минимальные критерии производительности. Проектирование и производство компонентов в соответствии с одними и теми же стандартами будет способствовать одинаковому функционированию.
Следует помнить, что целостность давления не является полностью синонимом целостности утечки. Во время эксплуатации и испытаний целостность давления является одной из гарантий, когда речь идет о герметичном состоянии, и не учитывает весь профиль рисков в отношении структурной устойчивости границы давления или дополнительных напряжений.
2. Стандарты размеров : Стандарты обеспечивают конфигурацию, которая помогает контролировать параметры компонентов. Основная цель этих стандартов размеров состоит в том, чтобы обеспечить физическую взаимозаменяемость при производстве аналогичных деталей разными поставщиками.
Соответствие указанным стандартам ASME размер фланца при изготовлении продукта не означает, что конфигурация всех подобных продуктов будет обеспечивать одинаковые характеристики.
Существует множество различных стандартов ASME для компонентов трубопроводов, в которых указаны номинальные значения давления и температуры в соответствующих разделах «Справочные нормы и стандарты».
В соответствии с ASME B16.5, 2017 г. существуют:
a. 16 групп цветных металлов
b. 10 групп материалов из высоколегированной стали
c. 8 группа низколегированных сталей и углеродистых материалов
Если вы хотите проверить полные списки и таблицы, вы можете проверить их по ASME B16.5, 2017 . (Стандарт: «Трубные фланцы и фланцевые фитинги: от NPS ½ до NPS 24, метрическая/дюймовая стандартная».)
Фланцы из любого материала одной и той же группы могут легко выдерживать тот же класс давления, что и фланцы ASME, и иметь такое же давление-температура. рейтинг практически для любой отдельной группы материалов.
Стандарт ASME B16.5 предусматривает 7 классов давления для фланцев. Это – 2500, 1500, 900, 600, 400 (сегодня реже), 300 и 150. Класс 75 также существует в серии B большого диаметра ASME B16.47.
Рейтинг фланцев по температуре давления представляет все группы материалов, сгруппированные в 44 таблицы. Одна таблица включает ASME B16.5 2017 ed для каждой подгруппы или группы материалов.
Таблица B2.1 является адаптацией стандарта ASME B16.5 и является типичной для 34 таблиц характеристик фланцев, в которых указаны номинальные значения давления и температуры для фланцев из группы материалов 2.1.
Таблицы, которые вы найдете ниже, организованы в соответствии с классами давления, которые вы можете найти вверху. На левой границе вы также можете найти максимальные рабочие температуры.
На практике использование ASME B16.5 для определения номинала фланца относительно просто. Ниже приведен рекомендуемый трехэтапный процесс:
a. Определите максимальную температуру и рабочее давление, необходимые для фланца.
б. Материал фланца можно выбрать из группы материалов из 44 перечисленных материалов. Помните об особых примечаниях, касающихся максимальных рабочих температур для различных материалов, которые могут повлиять на окончательный выбор материала.
в. Вы должны обратиться к правильной групповой таблице материалов. Вы можете начать с температуры, указанной на один шаг выше желаемой максимальной рабочей температуры. Попробуйте начать с колонки класса 150, а затем двигайтесь вправо, пока не найдете надлежащее номинальное давление для желаемой температуры, превышающее или равное требуемому рабочему давлению.
Указанный столбец, который может удовлетворить требования, может указать требуемый класс давления и определить фактическое номинальное давление-температура фланца.
ASTM A182 — это одна из спецификаций материалов на основе хрома из группы материалов 2.2.
Если обратиться к Таблице B2.2 при температуре 650°F (343°C), фланец класса 600 имеет номинальное номинальное давление 890 фунтов на кв.
