Содержание

виды, устройство, принцип работы, монтаж

Обратный клапан позволяет жидкости протекать через трубопровод в одном направлении и препятствует – в противоположном. Это — важный компонент любой системы водоснабжения, отопления, канализации и промышленных технологических установок. Он также используется в системах предотвращения протечек стиральных и посудомоечных машин. Запорные устройства имеют разнообразные конструкции, каждая из которых имеет свои преимущества и область применения. Общая их черта — затвор открывается по достижении определенного давления и закрывается при падении давления ниже установленного значения.

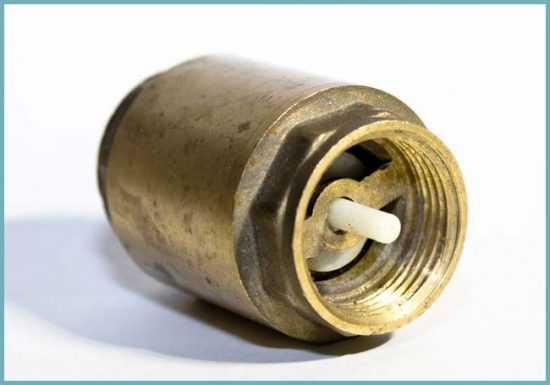

Внешний вид обратного клапана
Внутреннее устройство обратного клапана

Из чего состоит и как работает обратный клапан для воды для насоса

Обратный клапан для воды состоит из следующих частей:

  • корпуса;
  • золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
  • уплотнительной прокладки;
  • пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Корпус чаще всего делают из латуни — этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Как работает обратный клапан

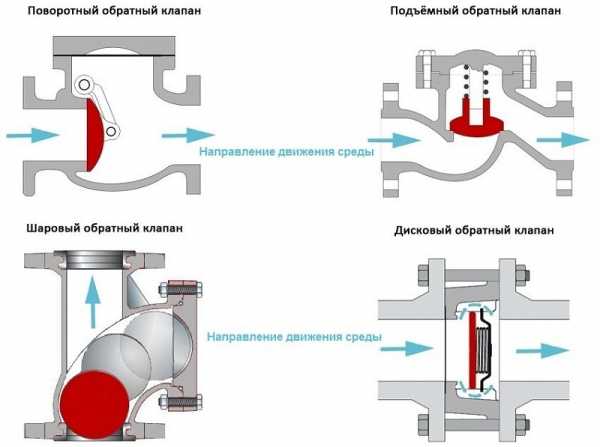

Принцип действия различных видов обратных клапанов

Принцип действия обратного клапана состоит в том, что золотник движется вдоль толкателя (штока) и может занимать для крайних положения в золотниковой камере. Напор воды в прямом направлении сжимает пружину и отжимает тарелки в открытое положение. Вода проходит через затвор. Если же напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.

Принцип действия обратного клапана подъемного типа практически такой же, только роль пружины играет масса золотника и сила притяжения.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

  • Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
  • Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
  • Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
  • Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.
Обратный клапан подъемного типа
Обратный клапан поворотного типа
Обратный клапан шарового типа
Обратный межфланцевый клапан

По материалу изготовления различают такие типы обратных клапанов, как:

  • Латунные — надежные и износостойкие, чаще всего применяются в быту.
  • Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
  • Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

  • Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
  • Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
  • Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

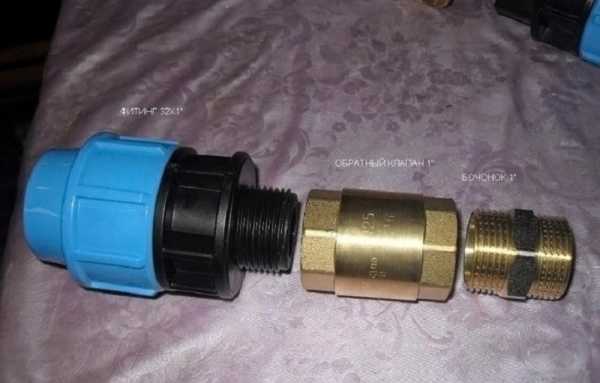

Муфтовый обратный клапан

Места установки клапанов

В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:

  • На входе в квартиру от централизованной подачи горячей воды.
  • После счетчика для защиты его от гидроудара.
  • Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.
  • На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
  • На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.
  • В системе защиты от протечек стиральных и посудомоечных машин.

Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.

Как сделать правильный выбор

Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:

  • Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
  • Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
  • Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
  • Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.

Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора — закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет. При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя. Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение — ее можно проектировать только на горизонтально расположенных трубах. Важное достоинство таких конструкций — возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.

Обратные клапаны для погружных насосов

Для организации бесперебойного водоснабжения в частных домах с использованием погружного насоса особенно важно установить сразу за насосом обратный клапан. Это будет препятствовать стеканию воды обратно в скважину при отключении насоса и избавит от необходимости каждый раз заново заполнять систему водой.

Обратный клапан для погружных насосов

При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды. Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку.

Правила установки обратного клапана

Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.

Неправильная установка затвора может привести к необходимости его ремонта или замены, что может быть весьма трудоемким делом, особенно если он установлен в скважине.

  • Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
  • Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
  • В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
  • При использовании погружного насоса затвор необходимо поставить на его выходе.
  • При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.

Схема монтажа насосной станции с обратным клапаном

Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

  • Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
  • При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
  • Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Разновидности обратных клапанов для воды

При нормальной эксплуатации трубопроводов подразумевается направление потока воды в одном направлении.

Для предотвращения образования обратного потока применяются обратные клапаны, имеющие пропускную способность в одну сторону и действующие автоматически.

Обратные клапаны применяют при работе нескольких насосов при объединении в одну сеть.

При снижении давления в одной линии избыточное давление воды образует в ней обратный поток, способный нанести повреждения насосу, арматуре.

Обратный клапан автоматически отсекает аварийный участок от обратного потока.

При выборе обратного клапана учитываются его основные технические характеристики:

  • Диаметр проходного отверстия DN (номинальный диаметр). Ряд условных проходов прописан в ГОСТ 28338-89;
  • Давление PN (номинальное давление) – максимальное избыточное давление, при котором гарантируется длительная и безопасная эксплуатация. Ряд номинальных давлений прописан в ГОСТ 26349-84.
  • Кроме отечественных стандартов используются международные ISO, североамериканские ANSI, немецкие DIN.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

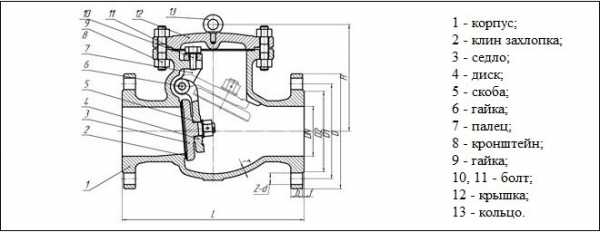

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

  1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
  2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

  1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
  2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
  3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
  4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Места установки клапанов

Обратные клапаны для воды устанавливают в квартирах с системой центрального водоснабжения.

При резком превышении давления горячей воды она через смеситель может пойти в трубопровод с холодной водой. Чтобы предотвратить подобную ситуацию устанавливают обратные клапаны.

Для счетчика воды также желательно установить обратный клапан. Он защищает счетчик от гидроударов, появляющихся в системе при использовании неисправных сантехнических приборов. Устанавливается после прибора учета.

В домах с автономным отоплением применяют насосы для подачи воды в отопительную систему.

Перед насосом обязательно устанавливается клапан обратного хода воды.

Он предотвращает сток воды из трубопровода при остановке насоса, следовательно, отпадает необходимость заполнения системы водой при следующем включении насоса.

Доставка воды к потребителю происходит без перебоя. Перед насосом устанавливаются обратные клапаны с подпружиненными дисками.

Для более долгой безупречной работы их желательно устанавливать строго вертикально.

При автономном водоснабжении применяются скважинные погружные насосы. Обратный клапан также необходим для предотвращения слива воды при остановке насоса.

Поток сливающейся воды раскручивает рабочее колесо насоса в обратном направлении, что крайне нежелательно.

Как и на любой насосной станции обратный клапан устанавливается перед насосом. Поскольку клапан находится в погруженном состоянии необходимо его изготовление из антикоррозионных материалов: бронзы, латуни или нержавеющей стали.

Как сделать правильный выбор

Для каждой гидросистемы необходимо выбрать обратный клапан для воды, наиболее подходящий для работы в указанных условиях. Необходимо учитывать номинальное давление в системе, установочные размеры и способ крепления.

В отопительные системы с металлическими трубами желательно устанавливать поворотный обратный клапан, т. к. при постоянной циркуляции воды происходит ее загрязнение. Поворотные обратные клапаны малочувствительны к загрязнению среды.

При применении современных металлопластиковых труб загрязнение минимальное, поэтому возможно применение пружинного дискового обратного клапана.

По водопроводным системам вода идет очищенная, диаметры труб небольшие. В этом случае самый оптимальный выбор – шаровый обратный клапан с муфтовым креплением.

Установка в трубопроводе

Разница в методах установки обратных клапанов заключается в способе крепления.

Самая быстрая установка – межфланцевая. При наличии двух фланцев в системе клапан вставляется между ними и через уплотняющие прокладки зажимается между фланцами.

Межфланцевый дисковый обратный клапан необходимо ориентировать только по направлению потока.

В насосных станциях применяют обратные клапаны с фланцевым креплением. При установке они крепятся через уплотнительные прокладки к фланцам трубопровода.

При установке обратного подъемного клапана необходимо следить за вертикальностью оси золотника, у поворотного обратного клапана ось поворота «захлопки» должна находиться выше оси потока.

Установка обратного клапана на воду с муфтовым креплением подразумевает наворачивание клапана на трубопровод через муфты с уплотнением. Это самый оптимальный вид крепления для жилых помещений.

Устанавливая обратные клапаны необходимо следить за направлением потока в системе. На корпусе клапана он обозначен стрелкой.

Исходя из всего вышеизложенного можно сказать, что потребителю предлагается большое количество обратных клапанов по типоразмерам, виду крепления, методу срабатывания.

Выбирая обратный клапан, следует учитывать следующие параметры: номинальное давление в системе, номинальный проходной диаметр, существующий способ крепления на трубопроводе, место установки, загрязненность пропускаемого потока.

После взвешенного анализа этих данных выбор обратного клапана не будет казаться сложной задачей.

voda-v-dome.net

для чего нужен, принцип действия, виды

Обязательным элементом оснащения автономных водопроводных систем на дачах и в загородных домах является обратный клапан. Именно такое техническое устройство, которое может иметь различное конструктивное исполнение, обеспечивает движение жидкости по трубопроводу в требуемом направлении. Обратные клапаны, устанавливаемые в системе автономного водоснабжения, надежно защищают ее от последствий нештатных ситуаций. Относящиеся к арматурным устройствам прямого действия, обратные клапаны срабатывают автоматически, для чего используется энергия рабочей среды, транспортируемой по трубопроводной системе.

Обратный клапан нужен для защиты водопроводной системы в случае возникновения внештатных ситуаций

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана

Принцип работы обратного клапана достаточно прост и заключается в следующем.

  • Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
  • После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
  • Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

Обратный клапан пружинного типа с золотниковой тарелкой из нейлона

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

  • рабочее, пробное и номинальное давление закрытия;
  • диаметр посадочной части;
  • условная пропускная способность;
  • класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Клапан обратный однодисковый муфтовый

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Конструктивные особенности

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию негативных факторов, часто защищают специальным покрытием, наносимым гальваническим методом.

Устройство обратного клапана предполагает наличие золотника, для изготовления которого также может использоваться латунь или прочный пластик. Уплотнительная прокладка, присутствующая в конструкции обратного клапана, может быть резиновой или силиконовой. Для изготовления важного элемента запорного механизма – пружины – используют, как правило, нержавеющую сталь.

Устройство пружинного обратного клапана

Итак, если говорить о конструктивных элементах пружинного обратного клапана, то данное устройство состоит из:

  • корпуса составного типа, элементы которого соединяются между собой посредством резьбы;
  • запорного механизма, конструкция которого включает в себя две подвижные золотниковые тарелки, установленные на специальном штоке, и уплотнительную прокладку;
  • пружины, установленной между золотниковыми тарелками и посадочным седлом на выходе из пропускного отверстия.

Принцип действия пружинного обратного клапана также достаточно прост.

  • Поток воды, поступающий в обратный затвор под требуемым давлением, воздействует на золотник и отжимает пружину.
  • При сжатии пружины золотник перемещается по штоку, открывая пропускное отверстие и предоставляя потоку жидкости возможность свободно перемещаться через устройство.
  • При падении давления потока воды в трубопроводе, на котором стоит обратный клапан, или в тех случаях, когда такой поток начинает двигаться не в том направлении, пружина возвращает золотник на его посадочное место, закрывая пропускное отверстие устройства.

Устройство поворотного обратного клапана

Таким образом, схема работы обратного клапана достаточно проста, но тем не менее обеспечивает высокую надежность подобных устройств и эффективность их использования в трубопроводных системах.

Основные виды

Разобравшись с тем, как работает обратный клапан, устанавливаемый в водопроводной системе, следует также понять, как правильно его выбирать. На современном рынке предлагаются различные виды обратных клапанных устройств, конструкция, материал изготовления и схема работы которых могут серьезно различаться.

Пружинный обратный клапан муфтового типа

Корпус затворов данного типа состоит из двух цилиндрических элементов, соединяемых между собой при помощи резьбы. В запорный механизм входят пластиковый шток, верхняя и нижняя золотниковые тарелки. Положение элементов запорного механизма в закрытом состоянии, а также их открытие в тот момент, когда давление потока воды достигнет требуемого уровня, обеспечивает пружина. Между собой составные элементы корпуса соединяются с использованием уплотнительной прокладки.

Конструкция муфтового обратного клапана с металлическим седлом

Пружинный обратный клапан с латунным золотником и золотниковой камерой сферической формы

Отличительные особенности затворов этого типа легко заметить даже на фото. Латунный корпус такого клапана в его средней части, где располагается золотниковая камера, имеет сферическую форму. Такая конструктивная особенность позволяет увеличить объем золотниковой камеры и, соответственно, пропускную способность обратного клапана. Запорный механизм водяного клапана данного типа, основу которого составляет латунный золотник, работает по такому же принципу, что и в клапанных устройствах любого другого типа.

Устройство латунного обратного клапана со сферической камерой

Комбинированный обратный клапан пружинного типа c дренажом и воздухоотводчиком

У многих из тех, кто решил самостоятельно заняться монтажом трубопроводной системы, нередко возникает вопрос о том, для чего нужен обратный клапан, оснащенный дренажной и воздухоотводной системами. Использование обратных клапанов данного типа (в особенности для оснащения трубопроводов, по которым транспортируются горячие рабочие среды) позволяет упростить процесс монтажа и технического обслуживания таких систем, повысить их надежность, снизить суммарное гидравлическое давление, уменьшить количество монтажных соединений.

На корпусе затворов данного типа, что можно увидеть даже на фото, имеется два патрубка, один из которых используется для монтажа воздухоотводчика, а второй выполняет функцию дренажного элемента. Патрубок для воздухоотводчика, на внутренней поверхности которого нарезана резьба, располагается на корпусе устройства над золотниковой камерой (ее приемной частью). Необходим такой патрубок для стравливания воздуха из трубопроводной системы, для чего дополнительно используется кран Маевского. Назначение патрубка, который располагается на противоположной стороне корпуса – на выходе из клапана, состоит в том, чтобы сливать из системы жидкость, скопившуюся после клапанного устройства.

Комбинированный обратный клапан сокращает количество монтажных соединений

Если установить горизонтальный обратный клапан, то его патрубок для отвода воздуха можно использовать для монтажа манометра. Если поставить комбинированный обратный клапан на трубопроводе вертикально, то его дренажный патрубок можно будет применять для слива воды, скопившейся после такого устройства, а патрубок воздухоотводчика – для удаления из той части трубопровода, которая расположена до обратного клапана, воздушных пробок. Именно поэтому, решая, как установить обратный клапан комбинированного типа, следует четко понимать, какие функции должен выполнять такой затвор.

Пружинные клапаны с полипропиленовым корпусом

Обратные клапаны, корпус которых выполнен из полипропилена, даже если взглянуть на фото таких устройств, внешне очень напоминают косые отводы. Такие типы обратных клапанов, для монтажа которых используется метод полифузионной сварки, устанавливают на трубопроводах, также изготовленных из полипропилена. Дополнительный косой отвод в конструкции затворов данного типа необходим для размещения в нем элементов запорного механизма, что облегчает техническое обслуживание такого устройства. Благодаря этому конструктивному решению выполнять техническое обслуживание и ремонт обратного клапана данного типа несложно – достаточно извлечь из его дополнительного отвода элементы запорного механизма, не нарушая целостности корпуса устройства и герметичности его установки в трубопроводной системе.

Доступность камеры полипропиленового обратного клапана позволяет легко контролировать его состояние и осуществлять чистку

Обратные клапаны других типов

В трубопроводных системах, предназначенных для транспортировки воды, могут устанавливаться и другие виды обратных клапанов.

  • Обратный лепестковый клапан оснащен особым запорным элементом – подпружиненным лепестком. Большим недостатком затворов данного типа является то, что при их срабатывании создаются значительные ударные нагрузки. Это негативно отражается на техническом состоянии самого затворного устройства, а также может стать причиной возникновения в трубопроводной системе гидравлического удара.
  • Обратные клапанные устройства двухстворчатого типа отличаются компактными размерами и небольшим весом.
  • Подъемный муфтовый обратный клапан включает в качестве запорного элемента золотник, свободно перемещающейся по вертикальной оси. В основу работы запорного механизма может быть положен гравитационный принцип, когда золотник возвращается в закрытое состояние под действием собственного веса. Для этой цели может также использоваться пружина. Если вы решили установить на трубопроводе гравитационный обратный клапан, имейте в виду, что выполнять монтаж такого устройства можно только на вертикальных участках системы. Между тем гравитационный клапан отличается простотой конструкции, при этом демонстрирует высокую надежность в процессе эксплуатации.
  • Существуют обратные клапаны, запорным элементом которых служит подпружиненный металлический шарик. Поверхность такого шарика может быть дополнительно покрыта слоем резины.

Обратный клапан с сетчатым фильтром для насосных станций

Решая, какой обратный клапан лучше и нужен ли в трубопроводной системе дорогостоящий затвор более сложной конструкции, следует в первую очередь познакомиться с техническими характеристиками такого устройства и сопоставить их с параметрами работы трубопроводной системы. Основное назначение обратного клапана, как уже говорилось выше, состоит в том, чтобы пропускать воду по трубопроводу в нужном направлении и не давать потоку жидкости двигаться в обратную сторону. В связи с этим выбирать обратный клапан на воду следует исходя из того, под каким давлением в трубопроводе двигается поток воды. Естественно, что надо обязательно учитывать и диаметр труб, на которые такой клапан должен быть установлен.

Выполняя монтаж трубопровода, следует также иметь в виду, что ставить обратный клапан можно различными способами. На трубах значительного диаметра устанавливаются обратные клапаны фланцевого и межфланцевого типа, а на трубах небольшого диаметра – муфтовые затворные устройства. Сварной метод установки обратных клапанов используется преимущественно при монтаже на полипропиленовых и металлопластиковых трубах.

Если правильно выбрать обратный клапан и способ его установки, такое устройство не только прослужит длительное время, но и обеспечит корректную работу всей трубопроводной системы.

Как правильно выполнить установку

Разобравшись с вопросом о том, зачем нужен обратный клапан, и с его ролью в трубопроводной системе, следует также изучить правила его установки на уже работающем или только создаваемом трубопроводе. Монтируются такие устройства на различных элементах трубопроводных систем:

  • на трубопроводах автономного и централизованного водоснабжения;
  • на всасывающих линиях, обслуживаемых глубинными и поверхностными насосами;
  • перед бойлерами, емкостными водонагревателями и счетчиками расхода воды.

Схема установки обратных клапанов при подключении счетчиков водоснабжения

Если вас интересуют обратные клапаны, которые могут устанавливаться как в вертикальном, так и в горизонтальном положении, выбирайте не гравитационные, а пружинные модели. Узнать о том, в каком направлении через клапан должен двигаться поток воды, можно по специальной стрелке, нанесенной на корпус устройства. При установке обратных клапанов муфтового типа для хорошей герметизации обязательно используйте ФУМ-ленту. Кроме того, не следует забывать, что обратные затворы нуждаются в регулярном обслуживании, поэтому устанавливать их необходимо в доступных местах трубопровода.

При монтаже обратного клапана на всасывающую магистраль погружного насоса следует позаботиться о том, чтобы перед таким устройством был установлен фильтр грубой очистки, который не даст попасть во внутреннюю часть устройства механическим примесям, содержащимся в подземной воде. В качестве такого фильтра также может быть использована перфорированная или сетчатая обойма, в которую помещают обратный клапан, установленный на входном конце всасывающей магистрали погружного насоса.

При установке обратного клапана на уже работающем трубопроводе следует предварительно отключить систему от подачи воды и только затем заниматься монтажом затворного устройства.

Как самостоятельно изготовить обратный клапан

Несложная конструкция обратного клапана позволяет в случае необходимости изготовить его своими руками.

Схема самодельного обратного клапана

Для решения этой задачи вам потребуются следующие материалы и инструменты:

  • тройник с внутренней резьбой, который будет выполнять функцию корпуса;
  • муфта с резьбой на наружной поверхности – седло самодельного обратного клапана;
  • жесткая пружина, изготовленная из стальной проволоки;
  • стальной шарик, диаметр которого должен быть немного меньше, чем диаметр отверстия в тройнике;
  • стальная резьбовая заглушка, которая будет выполнять функцию упора для пружины;
  • стандартный набор слесарных инструментов и уплотнительная ФУМ-лента.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Обратный клапан Википедия

Разновидности обратных клапанов:
1. Обратный клапан с заслонкой;
2. Обратный клапан с пружиной;

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

Применяются обратные клапаны с различными запорно-регулирующими элементами, например, в виде шарика или конуса. Обычный гидравлический обратный клапан состоит из корпуса, шарика и пружины 2. При движении жидкости в прямом направлении запорно-регулирующий элемент отжимается от седла и поток с минимальными потерями проходит через рабочее окно клапана. При обратном направлении потока жидкость прижимает запорно-регулирующий элемент к седлу. Движение жидкости в этом направлении прекращается. Пружины предназначены лишь для преодоления сил трения при посадке запорного элемента на седло. Так как пружины приводят к увеличению перепада давления на клапане при прохождении потока в прямом направлении, а допустимая величина перепада давления на обратных клапанах составляет 0,01…0,03 МПа, то жесткость пружин обычно выбирают минимальной. Обратные клапаны изготавливаются как отдельно, так и встроенными в узлы и агрегаты. На корпуса обратных клапанов наносят стрелку, указывающую направление движения рабочей жидкости через клапан.[1]

Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий нескольких насосов в одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты от давления работающего насоса остальных, так и в аварийных ситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.

Обратные клапаны используются:

  • в гидроприводах с замкнутой циркуляцией рабочей жидкости как подпиточные клапаны;
  • в гидроприводах, состоящих из нескольких насосов, для исключения взаимного влияния при их одновременной работе;
  • в блоках фильтрации, устанавливаемых в реверсивных гидролиниях, для обеспечения движения жидкости через фильтр только в одном направлении;
  • в гидролиниях, где требуется однонаправленное движение жидкости.[1]

Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, который перекрывает поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.

Обратные клапаны как правило устанавливаются на горизонтальных участках трубопроводов, а затворы — как на горизонтальных, так и на вертикальных участках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90°), а затворы обратные — только проходными[2][3].

ru-wiki.ru

Обратный клапан — WiKi

Разновидности обратных клапанов:
1. Обратный клапан с заслонкой;
2. Обратный клапан с пружиной;

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

Применяются обратные клапаны с различными запорно-регулирующими элементами, например, в виде шарика или конуса. Обычный гидравлический обратный клапан состоит из корпуса, шарика и пружины 2. При движении жидкости в прямом направлении запорно-регулирующий элемент отжимается от седла и поток с минимальными потерями проходит через рабочее окно клапана. При обратном направлении потока жидкость прижимает запорно-регулирующий элемент к седлу. Движение жидкости в этом направлении прекращается. Пружины предназначены лишь для преодоления сил трения при посадке запорного элемента на седло. Так как пружины приводят к увеличению перепада давления на клапане при прохождении потока в прямом направлении, а допустимая величина перепада давления на обратных клапанах составляет 0,01…0,03 МПа, то жесткость пружин обычно выбирают минимальной. Обратные клапаны изготавливаются как отдельно, так и встроенными в узлы и агрегаты. На корпуса обратных клапанов наносят стрелку, указывающую направление движения рабочей жидкости через клапан.[1]

Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий нескольких насосов в одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты от давления работающего насоса остальных, так и в аварийных ситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.

Обратные клапаны используются:

  • в гидроприводах с замкнутой циркуляцией рабочей жидкости как подпиточные клапаны;
  • в гидроприводах, состоящих из нескольких насосов, для исключения взаимного влияния при их одновременной работе;
  • в блоках фильтрации, устанавливаемых в реверсивных гидролиниях, для обеспечения движения жидкости через фильтр только в одном направлении;
  • в гидролиниях, где требуется однонаправленное движение жидкости.[1]

Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, который перекрывает поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.

Обратные клапаны как правило устанавливаются на горизонтальных участках трубопроводов, а затворы — как на горизонтальных, так и на вертикальных участках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90°), а затворы обратные — только проходными[2][3].

Обратный клапан

Обратные клапаны до 1982 года в России назывались подъемными клапанами[4], затвором в них служит золотник, который перемещается возвратно-поступательно по направлению потока среды через седло.

По конструкции и технологии изготовления обратные клапаны проще, чем другие типы, при этом позволяют обеспечить надёжную герметичность, но такие устройства более чувствительны к загрязнённым средам, при воздействии которых возможно заедание клапана.

В обратных клапанах ось прохода в седле корпуса и, соответственно, ось подъёма золотника расположены как правило перпендикулярно оси трубопровода. Корпус обратного клапана практически аналогичен корпусу запорного клапана, но крышки и золотники обратных и запорных клапанов существенно отличаются. Золотник обратного клапана имеет хвостовик, который перемещается по направляющей в крышке клапана. Чаще всего посадка золотника на седло происходит под действием собственного веса, что требует установки обратных клапанов только на горизонтальных участках трубопроводов. Чтобы обеспечить посадку золотника на седло при установке клапана на вертикальных или наклонных участках, используют пружину в качестве дополнительного прижимного элемента.

Имеются конструкции обратных клапанов специально для вертикальных трубопроводов, например:

  Шаровой обратный клапан.
Шаровые обратные клапаны

Затвором в них служит шаровой элемент, а прижимным элементом — пружина. Такие обратные клапаны обычно применяются на малых диаметрах трубопроводов, в основном в сантехнике.

Приёмные обратные клапаны

Такие устройства устанавливаются на конце вертикального всасывающего трубопровода перед насосом. Они имеют сетку, предохраняющую насос от попадания в него со средой твёрдых частиц или посторонних предметов. Такие клапаны изготовляются с диаметрами до 200 мм. На рисунке слева изображена приёмная сетка таких устройств.[2]

Обратный затвор

  Стальной обратный затвор.  Устройство обратного затвора (поворотного обратного клапана).  Вид на захлопку изнутри

Ранее эти устройства назывались поворотными обратными клапанами[4]. В отличие от большинства видов обратных клапанов, в обратных затворах ось седла совпадает с направлением потока среды через затвор. Седло при отсутствии потока через него перекрывается захлопкой (на рис. справа выделена красным цветом, на рис. слева вид на захлопку изнутри), которая закреплена на оси, расположенной выше оси прохода. Под действием среды захлопка поворачивается на некоторый угол, открывая ей проход, при остановке потока захлопка под собственным весом падает на седло. В затворах с большими диаметрами при этом происходит удар захлопки о седло, что со временем может привести к выходу затвора из строя и появляется возможность гидравлического удара в системе при срабатывании устройства. В связи с этим обратные затворы делятся на[3]:

Простые

Затворы с диаметрами до 400 мм, в которых ударные явления не оказывают серьёзного влияния на работу затвора и систему, в которой он установлен.

Безударные

Затворы со специальными устройствами, которые делают посадку захлопки на седло более плавной и мягкой. В качестве таких устройств применяются гидравлические демпферы и грузы, устанавливаемые на захлопку непосредственно, или с помощью рычага. Существенный минус безударных конструкций заключается в невозможности их установки на любых участках трубопровода, кроме горизонтальных. В целом обратные затворы имеют ряд преимуществ перед обратными клапанами, среди которых меньшая чувствительность к загрязнённым средам и возможность обеспечения работоспособности затворов для весьма больших диаметров трубопроводов, например таких как гигантский обратный затвор на рисунке, использующийся NASA в воздушных системах[2].

  Устройство пружинного дискового обратного клапана.   Устройство двустворчатого обратного клапана.

Межфланцевые обратные клапаны

  Межфланцевый пружинный дисковый обратный клапан.   Двустворчатый межфланцевый обратный клапан.   Невозвратно-управляемый обратный затвор (пока без привода).   Снятие статических зарядов.

Более компактные технические решения для уменьшения строительной длины и затрат на монтаж используются в межфланцевых пружинных дисковых и двустворчатых обратных клапанах. Основное их отличие от стандартных обратных клапанов (затворов) — отсутствие фланцев для соединения с трубопроводами. То есть конструктивные особенности клапана позволяют обойтись без увеличивающих размеры и массу оборудования ответных фланцев. При этом вес межфланцевого обратного клапана может быть в 5 раз меньше, а строительная длина — может в 6-8 раз меньше чем у аналогичных конструкций с использованием обычных обратных клапанов или затворов. Клапаны, имеющие рабочие элементы по размерам движущегося потока, монтируются во фланцевых разрывах трубопроводов с использованием соответствующих для перекачиваемого материала прокладок. Принципиальным также является возможность установки подобных клапанов не только на горизонтальных, но и вертикальных участках трубопроводов. Межфланцевые пружинные дисковые обратные клапаны могут оснащаться специальными резьбовыми отверстиями для снятия статического заряда. Подобная модификация востребована на взрывоопасных химических производствах.

Межфланцевые пружинные дисковые обратные клапаны

Принцип действия межфланцевых пружинных дисковых обратных клапанов аналогичен приципу действия шаровых обратных клапанов. Но за счет использования в качестве затвора диска (пластины) вместо шара достигаются преимущества в весе и строительной длине конструкции. По этой же причине диапазон размеров межфланцевых пружинных дисковых обратных клапанов больше и составляет 15÷200 мм. Межфланцевые пружинные дисковые обратные клапаны могут устанавливаться и в стандартном горизонтальном исполнении, а также — вертикально.

Межфланцевые двухстворчатые обратные клапаны

Диапазон размеров межфланцевых двустворчатых обратных клапанов ещё шире, чем у межфланцевых пружинных дисковых обратных клапанов — от 50 до 700 мм. В сложных и больших системах при остановках насосов или в результате каких-либо аварийных ситуаций могут возникать гидроудары, которые могут нанести существенный ущерб всей системе. В таких случаях рекомендуется использовать клапаны с амортизаторами для демпфирования гидроударов. Актуально также исполнение клапанов со специальной антикоррозионной футеровкой:

  • исполнение с пластиковой футеровкой: для питьевой воды и морской воды
  • исполнение с резиновой футеровкой: для морской воды, канализации, судостроения

Другие конструкции

Во всех описанных выше случаях обратная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия, но существуют также конструкции, в которых совмещены функции обратной и запорной арматуры.

Невозвратно-запорные — это обратные клапаны и затворы, которые возможно принудительно закрыть при помощи ручного или механического устройства (пневмо-, гидро- или электропривода).

В невозвратно-управляемых возможно не только принудительное закрытие, но и открытие затвора[2][3][5].

ru-wiki.org

Обратный клапан: область применения и монтаж

Обратный клапан – это часть арматуры гидравлических и пневматических систем, устройство, которое предотвращает движение перекачиваемой жидкости или газа в обратном направлении. То есть поток возможен только в одном направлении. Также данные конструкции ставятся для исключения утечки жидкости при отсутствии давления со стороны насоса для защиты оборудования.

Обратный клапан

Области применения

Обратные клапаны получили широкое распространение на гидро,- и пневматических системах различного назначения. Основные области применения:

  • Гидравлические системы с несколькими насосами. Предотвращение взаимовлияния насосов друг на друга;
  • Системы, в которых движение перекачиваемой среды допускается только в заданном направлении;
  • В замкнутых системах на устройствах подпитки;
  • Обратные клапаны системы водоснабжения.

В первом из перечисленных вариантов обратные клапаны не только уравнивают давление в случае, когда насосы обладают разной производительностью, но и предохраняют участки системы в аварийных ситуациях, например, при отказе одного из насосов. Для раздела контуров отопления, например, радиаторов и теплого пола, устанавливается обратный клапан в системе отопления.

Применение в системе отопления

На многих системах перекачивание жидкости разрешается строго в одном направлении. В качестве примера можно привести фильтровальные станции, где не допускается обратное движение жидкости через фильтрующий элемент, там тоже стоит обратный клапан.

В замкнутых системах с циркуляцией жидкости возникает проблема восполнения утери части жидкости или повышения давления. Здесь обратный клапан используется после подпиточного крана и служит для предотвращения выхода жидкости из замкнутой системы. Обратный затвор обязательно устанавливается в системе водоснабжения скважинного типа или при выкачке воды из колодцев. Выключение насоса приведет к уходу воды из трубы в источник. Обратные клапаны, являющиеся конструкционной особенностью вибрационного электронасоса, срабатывают при высоком давлении только на работающем насосе и не перекрывают поток при выключенном.

Разновидности

По конструктивным особенностям различают устройства, у которых рабочий элемент выполнен в виде золотника, и затворные клапана, у которых запирающий элемент имеет форму круглого диска. Диск у обратных затворов иногда именуют захлопкой.

Для различных областей применения используются такие виды конструкций устройств:

  • Приемные. Устанавливаются на всасывающем патрубке. Приемный клапан зачастую бывает объединен с сеткой фильтра;
  • Шаровые и золотниковые;
  • Обратные затворы с захлопкой. Находят применение в системах перекачки жидкостей на трубах большого диапазона диаметров;
  • Межфланцевые. Применяются для установки в местах фланцевых соединений трубопроводов.
Приемный клапан с фильтром

В качестве материала для изготовления используются различные металлы:

  • Бронза;
  • Латунь;
  • Чугун;
  • Нержавеющая сталь.

Для монтажа на пластиковых трубах систем водяного отопления выпускаются устройства с корпусом из полипропилена. Через них можно перекачивать горячие жидкости с допустимой максимальной температурой, которую определяет производитель.

Герметизация затворов обеспечивается прокладками из резины или иных пластичных материалов, устойчивых к действию перекачиваемой среды.

Пластиковый затвор

Для уменьшения износа от протекания грязной воды седла и заслонки покрывают антикоррозионными сплавами.

Как работает обратный клапан

Запирающим устройством в шаровых клапанах служит шарик, в свободном состоянии прижатый к седлу пружиной. Под влиянием давления жидкости, движущейся в прямом направлении, пружина сжимается, и шарик отходит от седла, не препятствуя прохождению жидкости. При прекращении подачи шарик при помощи пружины прижимается к седлу, препятствуя обратному движению жидкости.

Аналогично работает обратный клапан на воду, в котором вместо диска установлен подпружиненный диск (золотник). Ранее такая разновидность именовалась подъемный клапан. Выглядит он как обыкновенный кран без головки. Недостаток устройств с пружинами заключается в том, что к материалу предъявляются высокие требования по коррозионной стойкости. Подъемные клапаны могут устанавливаться в любом положении.

Подъемный клапан

В обратных затворах применяется заслонка круглого типа, которая вращается вокруг оси, установленной выше центральной оси сечения. Под действием давления потока захлопка поднимается вверх, освобождая проход. При прекращении потока под действием собственного веса захлопка опускается вниз. Конструкция со свободно падающей захлопкой разрешает монтаж только строго в горизонтальном положении. Если затвор стоит не горизонтально, то заслонка может не опуститься на седло и не перекрыть канал.

Для обеспечения плотности закрытия захлопка может оснащаться пружиной. Клапана в таком исполнении могут эксплуатироваться в положении, отличном от горизонтального.

Для уменьшения массы заслонки часто она выполняется в виде двух створок, ось вращения которых проходит посередине поперечного сечения трубопровода. Такую конструкцию иногда называют лепестковый обратный клапан. Двухстворчатые заслонки имеют максимально возможный диапазон используемых размеров. Для закрытия заслонки такого типа применяются пружины.

Лепестковая конструкция

Межфланцевые заслонки по принципу действия аналогичны шаровым клапанам, только вместо шарика здесь используется подпружиненный диск. Конструкция предусматривает установку на фланцы в разрыве трубопровода. Благодаря такой конструкции, размеры и масса в несколько раз меньше, чем у обыкновенного устройства.

Установка обратного клапана должна производиться строго по направлению движения жидкости. На клапане направление, куда должна течь вода, указывается стрелкой на корпусе, для того чтобы правильно поставить устройство на трубу.

Направление потока

Гидравлический удар

Высокая скорость закрытия заслонки приводит к резкому перепаду давления внутри трубопровода. Такое повышение давление называется гидравлический удар. Скачкообразный рост давления вызывает появление продольных трещин на трубопроводах. Очень опасен гидравлический удар для всевозможного оборудования с тонкими или хрупкими стенками, например, теплообменников и чугунных радиаторов отопления. Наиболее часто гидравлический удар возникает при использовании обратных клапанов с захлопкой, особенно имеющих большие размеры. Для предотвращения возникновения гидравлического удара такие виды клапанов снабжаются специальными демпферами, предназначенными для плавного закрытия проходного сечения трубопровода.

Неудачное расположение обратного клапана на трубопроводе скважинного насоса также вызывает возникновение гидравлического удара. Если ставить обратный клапан на насос на высоте более 9 м от поверхности воды, то при отключенном насосе в трубопроводе возникает частичное разрежение, и при последующем включении насоса вода очень быстро заполняет вакуум и сталкивается со столбом воды над заслонкой клапана. Скачок давления при гидроударе способен разорвать трубопровод и повредить насос или насосную станцию.

Как разобрать обратный клапан

Загрязненный механизм не полностью перекрывает поток воды, а с поломанной пружиной не работает совсем. Порядок разборки разных типов отличается, но есть и общие черты. Обычно корпус устройства состоит из нескольких частей, которые можно раскрутить, воспользовавшись гаечными ключами соответствующих размеров. Разбирая конструкцию, нужно запомнить расположение отдельных элементов, чтобы вычистив грязь и заменив нужные элементы, собрать все обратно.

Скважинное оборудование

Нужен ли обратный клапан при установке насосной станции? Водоснабжение из скважин или колодцев в большинстве случаев осуществляется с применением аккумулирующих насосных станций. Насос в таком случае работает только для подкачки давления в системе водоснабжения до определенного уровня. Далее схема отключает насос до тех пор, пока давление не упадет до установленного минимального значения.

Отсутствие затвора приведет к тому, что давление воды в системе будет падать сразу же после выключения насоса. Обратный клапан для насосной станции также предотвращает возникновение гидроудара при включении насоса из-за падения давления. Для чего нужен обратный клапан, если вибрационные насосы имеют его в своей конструкции? Строго говоря, на вибрационном насосе стоит затвор в виде резинового лепестка, но его срабатывание происходит только во время работы в результате высокого давления в рабочем пространстве насоса. Таким образом, обратный клапан для воды для насоса в скважине является необходимым элементом системы и устанавливается сразу после насоса.

Зачем нужен приемный затвор при использовании внешнего центробежного насоса? Для того чтобы насос нормально и правильно работал, его система, начиная от конца всасывающего шланга и до крыльчатки, должна быть заполнена водой.

Любая арматура для колодца, вентили, краны, должны соответствовать санитарным нормам на водопровод. Не все материалы подходят для перекачки питьевой воды. Не стоит усугублять и без того не очень здоровую экологическую обстановку.

Видео

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

что это такое и для чего он нужен » SanDizain.ru

Практически ни одну систему водоснабжения или отопления невозможно представить без обратного клапана на воду. Данная арматурная деталь не только позволяет трубопроводам и другим компонентам систем функционировать в штатном режиме, но и защищает их от разного рода аварийных ситуаций. Что же это за устройство и зачем оно нужно? В особенностях, классификации и применении обратного клапана разбираемся далее.

Что это такое

Под обратным клапаном подразумевается запорное устройство, которое обеспечивает ход воды только в одном, правильном, направлении и предотвращению ее возвратного движения. Его строение довольно простое:

  • металлический корпус-цилиндр, который состоит из двух частей с резьбой или с фланцами;
  • затвор из металла или пластика с прокладкой;
  • пружина, подпирающая затвор.

Если вода не проходит в трубопровод или специальный насосный шланг, пружина удерживает затвор и сам клапан пребывает в закрытом состоянии. Когда же вода начинает приближаться к клапану и создает давление, достаточное для ослабления пружины, затвор открывается, и вода через устройство без проблем протекает в трубопровод или соответствующий шланг.

Устройство обратного клапана на воду

Если давление по тем или иным штатным или аварийным причинам уменьшается, пружина снова подпирает затвор и движение воды прекращается. В свою очередь, падение уровня давления обуславливает возвращение клапана в исходное положение, то есть его закрытие. При этом вода, находящаяся уже непосредственно в трубопроводе или шланге, тоже удерживает затвор, тем самым не позволяя ему открыться и блокируя обратный поток.

Какие существуют виды клапанов

Обратные клапаны на воду отличаются друг от друга конструкцией, способом крепления, материалом и габаритами. Пройдемся по основным видам запорных устройств и их характеристикам.

По типу конструкции:

  1. Шаровые – оснащены запорным металлическим шариком, прижимающимся пружиной к седлу.
  2. Золотниковые подъемные – имеют запорную деталь в виде золотника.
  3. Поворотные подъемные – снабжены запорной крышкой, закрепленной на оси корпуса.
  4. Дисковые – имеют запорный диск, связанный с подпружиненным штоком.

Совет. Для трубопровода маленького диаметра рекомендуется использовать шаровые или подъемные поворотные клапаны, для большого диаметра – дисковые или золотниковые подъемные.

По типу крепления:

  1. Муфтовые – предполагают крепление с помощью резьбовых переходов.
  2. Фланцевые – крепятся посредством фланцев.
  3. Межфланцевые – крепление производится путем болтового стягивания фланцев, между которым расположена непосредственно конструкция клапана.

Выбирайте клапан, подходящий к вашей системе водопровода

По типу материала:

  1. Из чугуна – механически прочные, сравнительно недорогие, но не очень устойчивые к коррозии клапаны для трубопроводов крупного диаметра.
  2. Из латуни – надежные, неприхотливые в обслуживании и устойчивые к коррозии клапаны для трубопроводов малого диаметра.
  3. Из нержавеющей стали – устойчивые к агрессивным веществам и коррозии, долговечные клапаны для трубопроводов любого диаметра. Практические безупречные качества обуславливают очень высокую стоимость устройств.

Совет. Оптимальным для использования в быту будет клапан из комбинированных материалов: корпус – из латуни или чугуна, пружина – из нержавеющей стали, затворный элемент – из пластика.

Зачем и где нужны такие клапаны

Есть целый ряд ситуаций, когда использование устройства не просто желательно, а необходимо. Давайте узнаем, где и зачем чаще всего устанавливают эти устройства.

Во-первых, на водопроводы в домах, где горячая и холодная вода подаются раздельно – через свои стояки с разными уровнями давления. В процессе открытия смесителя, когда подается и холодная, и горячая вода одновременно, жидкость продавливается от большего к меньшему давлению, в результате чего горячая вода может попасть в стояк для холодной или наоборот. Исключить это поможет только запорный клапан.

Во-вторых, в газовых или электрических бойлерах. Такие накопительные приборы заполняются посредством напора холодной воды, которая при последующем нагревании повышает давление в системе и, уже будучи горячей, начинает стремиться назад в холодную магистраль – клапан перекроет неверный ход жидкости.

Схема: подключение обратного клапана

В-третьих, в системе автономного отопления с несколькими контурами, отличающимися назначением и теплоносителями. В этом случае у кожного отдельного контура собственное гидравлическое сопротивление и свой циркуляционный насос разной мощности – запорный клапан не позволит мощному насосу спровоцировать возвратное движение воды в контуре с более слабым насосом.

В-четвертых, на глубинный насос скважины. Тут все просто: насосное оборудование может размещаться на глубине в десятки метров – в случае прекращения работы установки при отсутствии запорного клапана вода будет стремиться «выйти» из трубопровода в скважину, что недопустимо.

Теперь вы знаете, что функционирование систем водоснабжения и отопления без обратного клапана было бы очень затруднено. Это устройство призвано поддерживать бесперебойную работу системы и предотвращать аварийные ситуации, а значит, оно способно принести огромную пользу: существенно облегчить и обезопасить ваш быт.

Обратный клапан для воды: видео

Обратный клапан на воду: фото



sandizain.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
