Клапан предохранительный Т408 Т410 Т412 Т413 Т416 Т422 Т423 Т424 Т425 Т426 Т430 Т432 Т436 Т460

АП-003А »

Предохранительный клапан АП-003А

  • Диапазон настройки, кгс/см2 — 0,2-0,7;
  • Проход Dу, мм — 14;
  • Рабочая среда — воздух, азот;
  • Присоединительные размеры штуцеров, мм — М24х1,5;
  • Число срабатываний — 1000;
  • Габаритные размеры, мм — 145х85х85;
  • Масса, кг — 1,1;
  • Устанавливается за редуктором — АР-008

АП-008 »

Предохранительный клапан АП-008

  • Диапазон настройки, кгс/см2 — 3-12;
  • Проход Dу, мм — 14;
  • Рабочая среда — воздух, азот, гелий;
  • Присоединительные размеры штуцеров, мм — М27х1,5;
  • Число срабатываний — 1000;
  • Габаритные размеры, мм — 205х152х56;
  • Масса, кг — 1,9;
  • Устанавливается за редуктором — АР-009

АП-009 »

Предохранительный клапан АП-009

  • Диапазон настройки, кгс/см2 — 15-25;
  • Проход Dу, мм — 20;
  • Рабочая среда — воздух, азот;
  • Присоединительные размеры штуцеров, мм — М30х1,5;
  • Число срабатываний — 1000;
  • Габаритные размеры, мм — 330х129х80;
  • Масса, кг — 4,5;
  • Устанавливается за редуктором — АР-011

АП-009Д »

Предохранительный клапан АП-009Д

  •  Диапазон настройки, кгс/см2 — 15-25;
  •  Проход Dу, мм — 20;
  •  Рабочая среда — воздух, азот;
  •  Присоединительные размеры штуцеров, мм — М30х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 330х129х80;
  •  Масса, кг — 4,5;
  •  Устанавливается за редуктором — АР-011

АП-012 »

Предохранительный клапан АП-012

  •  Диапазон настройки, кгс/см2 — 1,7-6;
  •  Проход Dу, мм — 32;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М56х1,5;
  •  Число срабатываний — 2000;
  •  Габаритные размеры, мм — 196х78х78;
  •  Масса, кг — 2,5;

АП-013 »

Предохранительный клапан АП-013

  •  Диапазон настройки, кгс/см2 — 3-10;
  •  Проход Dу, мм — 6;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М16х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 153х76х60;
  •  Масса, кг — 1,4;
  •  Устанавливается за редуктором — АР-003, АР-003А, АР-006

АП-014 »

Предохранительный клапан АП-014

  •  Диапазон настройки, кгс/см2 — 50-180;
  •  Проход Dу, мм — 6;
  •  Рабочая среда — воздух, азот, гелий, аргон;
  •  Присоединительные размеры штуцеров, мм — М18х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 130х46х46;
  •  Масса, кг — 0,75;

АП-018 »

Предохранительный клапан АП-018

  •  Диапазон настройки, кгс/см2 — 12-25;
  •  Проход Dу, мм — 56;
  •  Рабочая среда — воздух, азот;
  •  Присоединительные размеры штуцеров, мм — фланец ф128;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 330х228х160;
  •  Масса, кг — 18;

АП-020 »

Предохранительный клапан АП-020

  •  Диапазон настройки, кгс/см2 — 100-250;
  •  Проход Dу, мм — 6;
  •  Рабочая среда — воздух, азот, гелий, аргон;
  •  Присоединительные размеры штуцеров, мм — М22х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 224х115х62;
  •  Масса, кг — 2,2;
  •  Устанавливается за редуктором — АР-077

АП-020Д »

Предохранительный клапан АП-020Д

  •  Диапазон настройки, кгс/см2 — 100-250;
  •  Проход Dу, мм — 6;
  •  Рабочая среда — воздух, азот, гелий, аргон;
  •  Присоединительные размеры штуцеров, мм — М22х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 224х115х62;
  •  Масса, кг — 2,2;
  •  Устанавливается за редуктором — АР-077

АП-021 »

Предохранительный клапан АП-021

  •  Диапазон настройки, кгс/см2 — 250-400;
  •  Проход Dу, мм — 6;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М22х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 215х120х62;
  •  Масса, кг — 2,3;

АП-021Д »

Предохранительный клапан АП-021Д

  •  Диапазон настройки, кгс/см2 — 250-400;
  •  Проход Dу, мм — 6;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М22х1,5; 2 штуцера.
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 215х140х85;
  •  Масса, кг — 3;

АП-023 »

Предохранительный клапан АП-023

  •  Диапазон настройки, кгс/см2 — 100-250;
  •  Проход Dу, мм — 18;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М30х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 280х100х137;
  •  Масса, кг — 4;
  •  Устанавливается за редуктором — АР-050

АП-026М »

Предохранительный клапан АП-026М

  •  Диапазон настройки, кгс/см2 — 0,7-4,5;
  •  Проход Dу, мм — 50;
  •  Рабочая среда — воздух, азот;
  •  Присоединительные размеры штуцеров, мм — М60х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 158х110х110;
  •  Масса, кг — 3,8;
  •  Устанавливается за редуктором — АР-045

АП-027Д »

Предохранительный клапан АП-027Д

  •  Диапазон настройки, кгс/см2 — 3-20;
  •  Проход Dу, мм — 25;
  •  Рабочая среда — воздух, азот;
  •  Присоединительные размеры штуцеров, мм — М42х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 215х95х80;
  •  Масса, кг — 2,8;
  •  Устанавливается за редуктором — АР-036

АП-033 »

Предохранительный клапан АП-033

  •  Диапазон настройки, кгс/см2 — 6-35;
  •  Проход Dу, мм — 16;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М27х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 168х58х58;
  •  Масса, кг — 0,9;

АП-037 »

Предохранительный клапан АП-037

  •  Диапазон настройки, кгс/см2 — 10-55;
  •  Проход Dу, мм — 8;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М16х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 160х63х63;
  •  Масса, кг — 0,45;

АП-045 »

Предохранительный клапан АП-045

  •  Диапазон настройки, кгс/см2 — 0,7-6;
  •  Проход Dу, мм — 16;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М27х1,5;
  •  Число срабатываний — 2000;
  •  Габаритные размеры, мм — 200х78х78;
  •  Масса, кг — 2,5;

АП-046 »

Предохранительный клапан АП-046

  •  Диапазон настройки, кгс/см2 — 2,5-3,5;
  •  Проход Dу, мм — 5;
  •  Рабочая среда — воздух, азот;
  •  Присоединительные размеры штуцеров, мм — М18х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 67х42х42;
  •  Масса, кг — 0,26;
  •  Устанавливается за редуктором — АР-016

АП-049 »

Предохранительный клапан АП-049

  •  Диапазон настройки, кгс/см2 — 60-120;
  •  Проход Dу, мм — 14;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М33х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 317х173х98;
  •  Масса, кг — 7;
  •  Устанавливается за редуктором — АР-018

АП-050 »

Предохранительный клапан АП-050

  •  Диапазон настройки, кгс/см2 — 100-250;
  •  Проход Dу, мм — 6;
  •  Рабочая среда — воздух, азот, гелий, аргон;
  •  Присоединительные размеры штуцеров, мм — М22х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 225х117х65;
  •  Масса, кг — 2,5;
  •  Устанавливается за редуктором — АР-077

АП-051 »

Предохранительный клапан АП-051

  •  Диапазон настройки, кгс/см2 — 6-35;
  •  Проход Dу, мм — 16;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М27х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 168х90х60;
  •  Масса, кг — 1,3;

АП-052 »

Предохранительный клапан АП-052

  •  Диапазон настройки, кгс/см2 — 0,5-6;
  •  Проход Dу, мм — 32;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М45х1,5;
  •  Число срабатываний — 2000;
  •  Габаритные размеры, мм — 197х115х85;
  •  Масса, кг — 2,8;
  •  Устанавливается за редуктором — АР-033

АП-055 »

Предохранительный клапан АП-055

  •  Диапазон настройки, кгс/см2 — 0,7-6;
  •  Проход Dу, мм — 16;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М27х1,5 и М30х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 220х83х46;
  •  Масса, кг — 2,43;

АП-054 »

Предохранительный клапан АП-054

  •  Диапазон настройки, кгс/см2 — 1-20;
  •  Проход Dу, мм — 8;
  •  Рабочая среда — воздух, азот;
  •  Присоединительные размеры штуцеров, мм — М16х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 220хх83;
  •  Масса, кг — 0,35;

АП-061 »

Предохранительный клапан АП-061

  •  Диапазон настройки, кгс/см2 — 1-20;
  •  Проход Dу, мм — 8;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М18х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 88х62х46;
  •  Масса, кг — 0,45;
  • Устанавливается за редуктором АР-004

АП-063 »

Предохранительный клапан АП-063

  •  Диапазон настройки, кгс/см2 — 6-25;
  •  Проход Dу, мм — 10;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М18х1,5;
  •  Число срабатываний — 2000;
  •  Габаритные размеры, мм — 138х60х46;
  •  Масса, кг — 0,8;

АП-094 »

Предохранительный клапан АП-094

  •  Диапазон настройки, кгс/см2 — 200-270;
  •  Проход Dу, мм — 6;
  •  Рабочая среда — воздух, азот;
  •  Присоединительные размеры штуцеров, мм — М22х1,5;
  •  Число срабатываний — 2000;
  •  Габаритные размеры, мм — 225х139х85;
  •  Масса, кг — 3,5;

АП-096 »

Предохранительный клапан АП-096

  •  Диапазон настройки, кгс/см2 — 3-10;
  •  Проход Dу, мм — 6;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М16х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 157х90х75;
  •  Масса, кг — 1,5;
  •  Устанавливается за редуктором — АР-003, АР-003А, АР-006

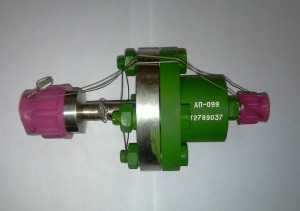

АП-098 »

Предохранительный клапан АП-098

  •  Диапазон настройки, кгс/см2 — 25-120;
  •  Проход Dу, мм — 12;
  •  Рабочая среда — воздух, азот;
  •  Присоединительные размеры штуцеров, мм — М30х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 224х114х70;
  •  Масса, кг — 3,72;

АП-099 »

Предохранительный клапан АП-099

  •  Диапазон настройки, кгс/см2 — 450-500;
  •  Проход Dу, мм — 1,3;
  •  Рабочая среда — воздух, азот;
  •  Присоединительные размеры штуцеров, мм — М18х1,5;
  •  Число срабатываний — 1;
  •  Габаритные размеры, мм — 160х92х92;
  •  Масса, кг — 2,15;

АУ-111-500 »

Предохранительный клапан АУ-111-500

  •  Тип исполнения — НЗ;
  •  Рабочее давление, кгс/см2 — 20-90;
  •  Проход Dу, мм — 8;
  •  Рабочая среда — воздух, азот,гелий;
  •  Присоединительные размеры штуцеров, мм — М16х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 160х63х63;
  •  Масса, кг — 0,45;
  •  Индекс комплектующих изделий — АР-025

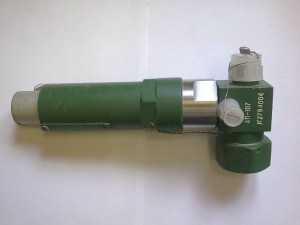

АП-107 »

Предохранительный клапан АП-107

  •  Диапазон настройки, кгс/см2 — 200-400;
  •  Проход Dу, мм — 15;
  •  Рабочая среда — воздух, азот, гелий;
  •  Присоединительные размеры штуцеров, мм — М27х1,5;
  •  Число срабатываний — 1500;
  •  Габаритные размеры, мм — 250х108х74;
  •  Масса, кг — 2,7;
  •  Устанавливается за редуктором — АР-005,АР-031,АР-050,АР-077

АП-003 »

Предохранительный клапан АП-003

  •  Диапазон настройки, кгс/см2 — 0,2-0,7;
  •  Проход Dу, мм — 14;
  •  Рабочая среда — воздух, азот;
  •  Присоединительные размеры штуцеров, мм — М24х1,5;
  •  Число срабатываний — 1000;
  •  Габаритные размеры, мм — 145х85х85;
  •  Масса, кг — 1,1;
  •  Устанавливается за редуктором — АР-009

newtehnologi.com

Клапан предохранительный Т408 Т410 Т412 Т413 Т416 Т422 Т423 Т424 Т425 Т426 Т430 Т432 Т436 Т460

Т-408 »

Предохранительный клапан Т408

  • Проход Ду — 10 мм;
  • Давление Рр — 2-12 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 1,2 кг

Т-410 »

Предохранительный клапан Т410

  • Проход Ду — 10 мм;
  • Давление Рр — 12-50 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 1,5 кг

Т-412 »

Предохранительный клапан Т412

  • Проход Ду — 10 мм;
  • Давление Рр — 100-400 кгс/см2;
  • Группа рабочих сред — I;
  • Вес, не более — 3 кг

Т-413 »

Предохранительный клапан Т413

  • Проход Ду — 10 мм;
  • Давление Рр — 50-100 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 1,8 кг

Т-416 »

Предохранительный клапан Т416

  • Проход Ду — 10 мм;
  • Давление Рр — 100-400 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 9 кг

Т-422 »

Предохранительный клапан Т422

  • Проход Ду — 20 мм;
  • Давление Рр — 200-400 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 10 кг

Т-423 »

Предохранительный клапан Т423

  • Проход Ду — 32 мм;
  • Давление Рр — 0,7-2 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 9 кг

Т-424 »

Предохранительный клапан Т424

  • Проход Ду — 32 мм;
  • Давление Рр — 2-12 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 8 кг

Т-425 »

Предохранительный клапан Т425

  • Проход Ду — 32 мм;
  • Давление Рр — 12-50 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 10 кг

Т-426 »

Предохранительный клапан Т426

  • Проход Ду — 32 мм;
  • Давление Рр — 50-200 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 18 кг

Т-430 »

Предохранительный клапан Т430

  • Проход Ду — 32 мм;
  • Давление Рр — 200-400 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 23 кг

Т-432 »

Предохранительный клапан Т432

  • Проход Ду — 50 мм;
  • Давление Рр — 200-400 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 44 кг

Т-436 »

Предохранительный клапан Т436

  • Проход Ду — 50 мм;
  • Давление Рр — 2-12 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 22 кг

Т-460 »

Предохранительный клапан Т460

  • Проход Ду — 100 мм;
  • Давление Рр — 2-12 кгс/см2;
  • Группа рабочих сред — I; II; III
  • Вес, не более — 43 кг

newtehnologi.com

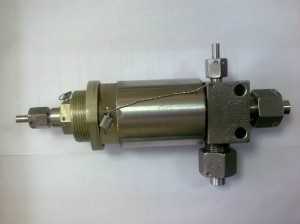

Клапан предохранительный Т410 в Москве (Клапаны)

Ду=10мм, Рр=12-50атм, вес=1,5кг

Вентиль Т100 (Ду=4, Ру=400), Т102 (Ду=4, Ру=1000), Т106 (Ду=6, Ру=400), Т114 (Ду=10, Ру=400) Т122 (Ду=20, Ру=400), Т124 (Ду=32, Ру=400), Т126, Т130, Т134 (Ду=50, Ру=400), Т136, Т140, Т144, Т146, Т150, Т154 (Ду=80, Ру=200-400), Т158, Т160, Т164, Т168 (Ду=100, Ру=200-400), Т174, Т180, Т184 (Ду300, Ру=12)
Клапан отсечной Т210, Т212, Т216 (Ду=10, Ру=200-400), Т220, Т222 (Ду=20, Ру=200-400), Т224, Т226, Т228, Т230, Т232 (Ду=32, Ру=200-400), Т236, Т242 (Ду=50, Ру=200-400), Т246, Т248, Т250, Т252, Т254 (Ду=80, Ру=200-400), Т260, Т262, Т264, Т266, Т268 (Ду=100, Ру=200-400), Т274, Т282, Т286 (Ду=300, Ру=12)
Клапан обратный Т300 (Ду=4, Ру=200-400), Т302, Т306 (Ду=6, Ру=200-400), Т308, Т314 (Ду=10, Ру=200-400), Т316, Т318, Т322 (Ду=20, Ру=200-400), Т325, Т326, Т330 (Ду=32, Ру=200-400), Т335, Т336, Т340 (Ду=50, Ру=200-400), Т346, Т350 (Ду=80, Ру=25-200), Т360, Т364 (Ду=100, Ру=25-200)
Клапан предохранительный Т408, Т410, Т413, Т416 (Ду=10, Ру=100-400), Т422 (Ду=20, Ру=200-400), Т423, Т424, Т426, Т430 (Ду=32, Ру=200-400), Т432 (Ду=50, Ру=200-400), Т436, Т460 (Ду=100, Ру=2-12)
Фильтры: Т513, Т514 (Ду=10, Ру=400), Т520, Т522 (Ду=20, Ру=400), Т524 (Ду=32, Ру=400), Т525, Т526, Т530, Т532, Т533, Т534, Т535, Т536, Т540 (Ду=50, Ру=200-400), Т544 (Ду=80, Ру=400), Т546, Т550, Т554, Т558 (Ду=100, Ру=200-400), Т560, Т562, Т565, Т574, Т580, Т584 (Ду=300, Ру=25)
Редуктор давления Т600 (Ду=4, Ру=400), Т608, Т610, Т614 (Ду=10, Ру=400), Т616, Т618, Т620, Т622 (Ду=20, Ру=400), Т626, Т630 (Ду=32, Ру=400), Т636, Т640 (Ду=50, Ру=400)
Вентиль АВ-011М (Ду=5, Ру=400), АВ-013М (Ду=10, Ру=400), АВ-018 (Ду=8, Ру=400), АВ-019 (Ду=8, Ру=400) баллонный, АВ-020 (Ду=8, Ру=350), АВ-025 (Ду=5, Ру=100), АВ-027, АВ-043, АВ-046, АВ-048, АВ-049М, АВ-053, АВ-054, АВ-055, АВ-071, АВ-074, АВ-075, АВ-077 (Ду=32, Ру=400)
Клапан отсечной АТ-001 (Ду=18, Ру=200-1), АТ-004 (Ду=4, Ру=3-230), АТ-005 (Ду=8, Ру=3-230), АТ-014 (Ду=4, Ру=230)
Клапан обратный АО-002М (Ду=10, Ру=250), АО-003М (Ду=10, Ру=400), АО-004 (Ду=8, Ру=20), АО-010 (Ду=15, Ру=400), АО-012, АО-013, АО-014 (Ду=25, Ру=50-400), АО-015 (Ду=60, Ру=400), АО-019, АО-022, АО-023, АО-033, АО-034, АО-035, АО-036, АО-037, АО-040 (Ду=20, Ру=3-12)
Клапан предохранительный АП-003А (Ду=14, Ру=0,2-0,7), АП-007 (Ду=40, Ру=12-32), АП-008 (Ду=14, Ру=3-12), АП-009, АП-012, АП-013, АП-014, АП-015, АП-017, АП-018, АП-020, АП-021 (Ду=6, Ру=250-400), АП-023, АП-026, АП-027, АП-033, АП-037, АП-045, АП-046, АП-049, АП-050, АП-051, АП-052, АП-054, АП-055, АП-061, АП-063, АП-093, АП-094, АП-096, АП-098, АП-099 (Ду=1,3, Ру=400), АП-102, АП-107, АП-108 (Ду=32, Ру=200-400), АП-109, АП-118
Фильтр АФ-002 (Ду=10, Ру=230), АФ-003М (Ду=25, Ру=400), АФ-004М (Ду=12, Ру=400), АФ-005М, АФ-006, АФ-007, АФ-010, АФ-012М, АФ-015, АФ-016, АФ-017 (Ду=100, Ру=400), АФ-020, АФ-026, АФ-028, АФ-031, АФ-032, АФ-034, АФ-044, АФ-045 (Ду=6, Ру=400), АФ-046, АФ-047, АФ-048
Редуктор давления АР-002, АР-003, АР-004, АР-005, АР-006, АР-008, АР-009, АР-011, АР-012, АР-013, АР-014, АР-015, АР-016, АР-018, АР-020, АР-021, АР-023, АР-025, АР-031, АР-033, АР-034, АР-036, АР-037, АР-045, АР-050, АР-054, АР-058, АР-062, АР-081, АР-091, АР-098
Электропневмоклапан АЭ-003 (Ду=8, Ру=8-50), АЭ-007 (Ду=4, Ру=50-400), АЭ-009, АЭ-011 (Ду=15, Ру=50-400), АЭ-012, АЭ-013, АЭ-014, АЭ-016 (Ду=25, Ру=50-400), АЭ-020, АЭ-026, АЭ-027, АЭ-028, АЭ-029, АЭ-032, АЭ-044 (Ду=0,5, Ру=1-400), АЭ-049, АЭ-050, АЭ-054, АЭ-056, АЭ-058, АЭ-060, АЭ-098, АГ-008А (Ду=45, Ру=50-400), АГ-019 (Ду=15, Ру=50-400), АГ-020

bizorg.su

Клапан предохранительный Т408, Т410, Т416 и др. в Москвe

== Не выбрана ==Автомобили с пробегомАвтомобили новыеБаггиВездеходыКартингиКвадроциклыМопеды и скутерыМотоциклыСнегоходыАвтобусыАвтодомаАвтокраныБульдозерыГрузовикиКоммунальная техникаЛёгкий транспортПогрузчикиПрицепы грузовыеСельхозтехникаСтроительная техникаТехника для лесозаготовкиТягачиЭкскаваторыВёсельные лодкиГидроциклыКатера и яхтыКаяки и каноэМоторные лодкиНадувные лодкиЗапчасти к авто-мототехникеАксессуары к авто-мотоGPS-навигаторыАвтокосметика и автохимияАудио- и видеотехникаБагажники и фаркопыИнструменты для авторемонтаПрицепы автомобильныеПротивоугонные устройстваТюнинг автоШины, диски и колёсаЭкипировка водителейСниму квартируСдам квартируПродам квартируОбменяю квартируКуплю квартируСниму комнатуПродам комнатуКуплю комнатуСдам комнатуСниму дом, дачу, коттеджПродам дом, дачу, коттеджКуплю дом, дачу, коттеджСдам дом, дачу, коттеджКуплю земельный участокСниму земельный участокПродам земельный участокСдам земельный участокКуплю гараж, машиноместоПродам гараж, машиноместоСниму гараж, машиноместоСдам гараж, машиноместоКуплю коммерческую недвижимостьПродам коммерческую недвижимостьСниму коммерческую недвижимостьСдам коммерческую недвижимостьКуплю недвижимость за рубежомПродам недвижимость за рубежомСдам недвижимость за рубежомСниму недвижимость за рубежомРабота - IT, интернет, телекомАвтомобильный бизнесАдминистративная работаБанки, инвестицииБез опыта, студентыБухгалтерия, финансыВысший менеджментГосслужба, НКОДомашний персоналЖКХ, эксплуатацияИскусство, развлеченияКонсультированиеМаркетинг, реклама, PRМедицина, фармацевтикаОбразование, наукаРабота - охрана, безопасностьПродажиПроизводство, сырьё, с/хСтрахованиеРабота - строительствоТранспорт, логистикаТуризм, рестораныУправление персоналомФитнес, салоны красотыЮриспруденцияМагия, гадание, астрологияНаращивание ресницПарикмахерыТатуировки, пирсингФинансы, кредиты, инвестицииРитуальные услугиДезинфекция, дезинсекция, дератизацияДизайн, архитектураЭлектромонтажные работыIT, интернет, телекомммуникацииУслуги врачейБытовые услугиДеловые услугиИскусствоНаращивание ногтей, маникюр, педикюрКурьерские порученияМастер на часНяни, сиделкиОборудование, производствоОбучение, курсыОхрана, безопасностьПитание, кейтерингПраздники, мероприятияРеклама, полиграфияРемонт и обслуживание техникиРемонт, строительствоСад, благоустройствоТранспорт, перевозкиУборкаУстановка техникиУход за животнымиФото- и видеосъёмкаУслуги - другоеМужские куртки, пуховикиРубашки женскиеМужская обувьЖенские куртки, пуховикиПиджаки и костюмы мужскиеПиджаки и костюмы женскиеПлатья и юбкиБлузкиСвадебные платьяТопы, футболкиРубашки мужскиеБрюки женскиеБрюки мужскиеПальто, плащиКупальникиНижнее бельё мужскоеЖенское нижнее бельёДжинсыАксессуары к одеждеЖенская обувьСпецодежда, рабочая одеждаБрюки детскиеДругая детская одеждаВерхняя одежда детскаяДетские комбинезоны и бодиДетские шапки, варежки, шарфыТрикотаж детскийПлатья и юбки детскиеТрикотажПижамы детскиеОбувь детскаяДругая одеждаВелосипеды и самокатыТовары для школыТовары для купанияТовары для кормленияПостельные принадлежностиИгрушкиДетские коляскиДетская мебельАвтомобильные креслаЧасыБижутерияЮвелирные изделияКосметологические услугиСредства ухода за волосамиСредства личной гигиеныКосметические приборы и аксессуарыПарфюмерияКосметикаМедицинские инструменты и товарыМедицинские препаратыМедицинское оборудование и материалыНетрадиционная медицинаСредства для похуденияДля кухниДругая бытовая техникаКлиматическое оборудованиеДля индивидуального уходаДля домаОсвещениеШкафы и комодыДругая мебель, интерьерыПредметы интерьера, искусствоКухонные гарнитурыКровати, диваны и креслаСтолы и стульяКомпьютерные столы и креслаТекстиль и коврыПодставки и тумбыПосудаГазовые и электрические плитыШвейные и вязальные машиныТовары для кухниХолодильникиСтиральные машиныПечи, микроволновкиПродовольствие, продукты питанияПотолкиДвериСтройматериалыСадовая техникаСантехника и саунаСтроительные услугиИнструменты, DIYКамины и обогревателиОкна и балконыРастения, саженцы, рассадаАксессуарыУсилители и ресиверыТелевизоры и проекторыНаушникиМузыка и фильмыМикрофоныMP3-плеерыМузыкальные центры, магнитолыАкустика, колонки, сабвуферыВидео, DVD и Blu-ray плеерыВидеокамерыКабели и адаптерыИгровые приставкиПрограммыКомпьютерные игрыИгры для приставокКомпьютеры настольныеНоутбуки, аксессуарыМФУ, копиры и сканерыПринтерыТелефонияИБП, сетевые фильтрыУничтожители бумагРасходные материалыКанцелярияПланшетыЭлектронные книгиАксессуары к планшетамteXetMicrosoftMicromaxMeizuАксессуары к телефонамСтационарные, радиотелефоныРации, радиостанцииТелефонные номера и SIM-картыДругие марки телефоновZTEXiaomiVertuiPhoneSonySkyLinkSiemensSamsungPrestigioPhilipsPanasonicAcerNokiaMTSMotorolaLGLenovoFlyHighscreenHTCHuaweiAlcatelASUSBlackberryBQDEXPExplayАкустикаДжойстики и рулиСетевое оборудованиеМониторыФлэшки и карты памятиКомплектующиеПереносные жёсткие дискиВеб-камерыТВ-тюнерыКлавиатуры и мышиАксессуары для компьютераКомпактные фотоаппаратыЗеркальные фотоаппаратыПлёночные фотоаппаратыБинокли и телескопыОбъективыОборудование и аксессуарыКонцертыСпортШоу, мюзиклЦирк, киноТеатр, опера, балетПутешествияКарты, купоныДорожныеДетскиеГорныеЗапчасти для велосипедов, аксессуарыВМХЖурналы, газеты, брошюрыКнигиУчебная литератураБанкнотыБилетыВещи знаменитостей, автографыВоенные вещиГрампластинкиДокументыЖетоны, медали, значкиИгрыКалендариКартиныКиндер-сюрпризКонверты и почтовые карточкиМакеты оружияМаркиМоделиМонетыОткрыткиПепельницы, зажигалкиПластиковые карточкиСпортивные карточкиФотографии, письмаЭтикетки, бутылки, пробкиДругое в коллекционированииАккордеоны, гармони, баяныГитары и другие струнныеДуховыеПианино и другие клавишныеСкрипки и другие смычковыеУдарные инструментыДля студии и концертовАксессуары музыкальныеОхота, рыбная ловляБильярд и боулингЗнакомства, общениеДайвинг и водный спортЕдиноборстваЗимние виды спортаИгры с мячомНастольные игрыПейнтбол и страйкболРолики и скейтбордингТеннис, бадминтон, пинг-понгТуризмФитнес и тренажёрыДругое в спортеРадиодеталиСобаки, щенкиКошки, котятаПтицаАквариум, рыбыАмфибииГрызуныКроликиЛошадиРептилииС/х животныеХорькиЖивотные - другиеНасекомыеЗоотовары, кормаПроволока, сеткаМеталлоизделияЧерные металлыЦветные металлыПартнерство, сотрудничество, представительствоИнтернет-магазинПромышленные материалыПродажа и покупка бизнесаСкупка, переработка металлоломаОбщественное питаниеПроизводствоРазвлеченияСельское хозяйствоСтроительствоСфера услугТорговляДругое в бизнесеДля магазинаДля офисаДля ресторанаДля салона красотыПромышленноеОборудование - другое0

adrum.ru

Арматура высокого давления. Клапаны предохранительные

⇐ Арматура высокого давления

Уважаемые партнеры, на нашем сайте может быть представлена не вся продукция, которую мы поставляем, Вы можете узнать о наличие и цене - отправьте заявку [email protected] или позвоните по телефонам +7 (495) 778-63-93, +7 (901) 578-63-93.

Мы сделаем для Вас хорошее предложение! Доставка, пуско-наладка, сервисные наборы и еще многое другое - на Ваш выбор! Удобная доставка в любой регион России в самый короткий срок.

🔍 ДЛЯ ПОИСКА НА СТРАНИЦЕ, НАЖМИТЕ 2 КЛАВИШИ CTRL и F
(в углу экрана появится строка для ввода вашего запроса)

Отраслевой стандарт ОСТ 92-0130-70

Агрегаты ПГС стендовые унифицированные

Клапаны предохранительные

Перечень и технические характеристики

Настоящий отраслевой стандарт распространяется на клапаны предохранительные, входящей в состав унифицированных стендовых агрегатов ПГС по ОС 92-0126-70.

Стандарт устанавливает перечень клапанов предохранительных  с указанием их технических характеристик габаритных и подсоединительных размеров.

1.Технические характеристики

1.1 Предохранительные клапаны предназначены для предотвращения повышения давления газообразной среды в ёмкости или в магистрали сверхдопустимого.

1.2 Клапаны предназначенные для  давления, до 50 кгс/см2- и сечением до 50мм включительно, выполнены прямого действия.

1.3 Клапаны, предназначенные для  давления свыше 200 кгс/см2, - а так же для давления 2-12 кгс/см2 сечением 100мм выполнены с применением импульсного клапана. Уплотнение тарели клапана по седлу-фторопласт по металлу.

1.4 Принудительное срабатывание (подрыв) клапанов осуществляется с помощью воздуха давлением 50 кгс/см2, кроме клапана Т412, где прорыв ручной.

1.5 Рабочее положение предохранительных клапанов должно соответствовать чертежу.

1.6 Предел температуры окружающей среды от -40°С до +50°С.

1.7 Все клапаны выполнены в угловом исполнении.

1.8 Гарантийный ресурс работоспособности 50 нормальных срабатываний, 150 принудительных срабатываний.

1.9 Материал подсоединительных ниппелей и буртов-сталь Х18Н1ОТ.

Клапан предохранительный Т408

1. Проход Ду   - 10 мм;

2. Давление Рр   - 2-12 кгс/см2;

3. Группа рабочих сред   -  I; II; III

4. Вес, не более   - 1,2  кг

Клапан предохранительный Т410

1. Проход Ду   - 10 мм;

2. Давление Рр   - 12-50 кгс/см2;

3. Группа рабочих сред   -  I; II; III

4. Вес, не более   - 1,5  кг

Клапан предохранительный Т412

1. Проход Ду   - 10 мм;

2. Давление Рр   - 100-400 кгс/см2;

3. Группа рабочих сред   -  I;

4. Вес, не более   - 3  кг

Клапан предохранительный Т413

1. Проход Ду   - 10 мм;

2. Давление Рр   - 50-100 кгс/см2;

3. Группа рабочих сред   -  I; II; III

4. Вес, не более   - 1,8  кг

Клапан предохранительный Т416

1. Проход Ду   - 10 мм;

2. Давление Рр   - 100-400 кгс/см2;

3. Группа рабочих сред   -  I; II; III

4. Вес, не более   - 9  кг

Клапан предохранительный Т422

1. Проход Ду   - 20 мм;

2. Давление Рр   - 200-400 кгс/см2;

3. Группа рабочих сред   -  I; II; III

4. Вес, не более   - 10  кг

Клапан предохранительный Т423

1. Проход Ду   - 32 мм;

2. Давление Рр   - 0,7-2 кгс/см2;

3. Группа рабочих сред   -  I; II; III

4. Вес, не более   - 9  кг

Клапан предохранительный Т424

1. Проход Ду   -  32 мм;

2. Давление Рр   -  2-12 кгс/см2;

3. Группа рабочих сред   -  I; II; III

4. Вес, не более   -  8 кг

Клапан предохранительный Т425

1. Проход Ду   -  32 мм;

2. Давление Рр   -  12-50 кгс/см2;

3. Группа рабочих сред   -  I; II; III

4. Вес, не более   -  10 кг

Клапан предохранительный Т426

1. Проход Ду   -  32 мм;

2. Давление Рр   -  50-200 кгс/см2;

3. Группа рабочих сред   -  I; II; III

4. Вес, не более   -  18 кг

Клапан предохранительный Т430

1. Проход Ду   -  32 мм;

2. Давление Рр   -  200-400 кгс/см2;

3. Группа рабочих сред   -  I; II; III

4. Вес, не более   -  23 кг

Клапан предохранительный Т432

1. Проход Ду   -  50 мм;

2. Давление Рр   -  200-400 кгс/см2;

3. Группа рабочих сред   -  I; II; III

4. Вес, не более   -  44 кг

Клапан предохранительный Т436

1. Проход Ду   -  50 мм;

2. Давление Рр   -  2-12 кгс/см2;

3. Группа рабочих сред   -  I; II; III

4. Вес, не более   -  22 кг

Клапан предохранительный АП-003

1. Диапазон настройки, кгс/см2   -  0,2-0,7;

2. Проход Dу, мм   -  14;

3. Рабочая среда   -  воздух, азот;

4. Присоединительные размеры штуцеров, мм   -  М24х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  145х85х85;

7. Масса, кг   -  1,1;

8. Устанавливается за редуктором   -  АР-009

Клапан предохранительный АП-003А

1. Диапазон настройки, кгс/см2   -  0,2-0,7;

2. Проход Dу, мм   -  14;

3. Рабочая среда   -  воздух, азот;

4. Присоединительные размеры штуцеров, мм   -  М24х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  145х85х85;

7. Масса, кг   -  1,1;

8. Устанавливается за редуктором   -  АР-008

Клапан предохранительный АП-008

1. Диапазон настройки, кгс/см2   -  3-12;

2. Проход Dу, мм   -  14;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М27х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  205х152х56;

7. Масса, кг   -  1,9;

8. Устанавливается за редуктором   -  АР-009

Клапан предохранительный АП-009

1. Диапазон настройки, кгс/см2   -  15-25;

2. Проход Dу, мм   -  20;

3. Рабочая среда   -  воздух, азот;

4. Присоединительные размеры штуцеров, мм   -  М30х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  330х129х80;

7. Масса, кг   -  4,5;

8. Устанавливается за редуктором   -  АР-011

Клапан предохранительный АП-009Д

1. Диапазон настройки, кгс/см2   -  15-25;

2. Проход Dу, мм   -  20;

3. Рабочая среда   -  воздух, азот;

4. Присоединительные размеры штуцеров, мм   -  М30х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  330х129х80;

7. Масса, кг   -  4,5;

8. Устанавливается за редуктором   -  АР-011

Клапан предохранительный АП-012

1. Диапазон настройки, кгс/см2   -  1,7-6;

2. Проход Dу, мм   -  32;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М56х1,5;

5. Число срабатываний   -  2000;

6. Габаритные размеры, мм   -  196х78х78;

7. Масса, кг   -  2,5;

Клапан предохранительный АП-013

1. Диапазон настройки, кгс/см2   -  3-10;

2. Проход Dу, мм   -  6;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М16х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  153х76х60;

7. Масса, кг   -  1,4;

8. Устанавливается за редуктором   -  АР-003, АР-003А, АР-006

Клапан предохранительный АП-014

1. Диапазон настройки, кгс/см2   -  50-180;

2. Проход Dу, мм   -  6;

3. Рабочая среда   -  воздух, азот, гелий, аргон;

4. Присоединительные размеры штуцеров, мм   -  М18х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  130х46х46;

7. Масса, кг   -  0,75;

Клапан предохранительный АП-018

1. Диапазон настройки, кгс/см2   -  12-25;

2. Проход Dу, мм   -  56;

3. Рабочая среда   -  воздух, азот;

4. Присоединительные размеры штуцеров, мм   -  фланец ф128;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  330х228х160;

7. Масса, кг   -  18;

Клапан предохранительный АП-020

1. Диапазон настройки, кгс/см2   -  100-250;

2. Проход Dу, мм   -  6;

3. Рабочая среда   -  воздух, азот, гелий, аргон;

4. Присоединительные размеры штуцеров, мм   -  М22х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  224х115х62;

7. Масса, кг   -  2,2;

8. Устанавливается за редуктором   -  АР-077

Клапан предохранительный АП-020Д

1. Диапазон настройки, кгс/см2   -  100-250;

2. Проход Dу, мм   -  6;

3. Рабочая среда   -  воздух, азот, гелий, аргон;

4. Присоединительные размеры штуцеров, мм   -  М22х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  224х115х62;

7. Масса, кг   -  2,2;

8. Устанавливается за редуктором   -  АР-077

Клапан предохранительный АП-021

1. Диапазон настройки, кгс/см2   -  250-400;

2. Проход Dу, мм   -  6;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М22х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  215х120х62;

7. Масса, кг   -  2,3;

Клапан предохранительный АП-021Д

1. Диапазон настройки, кгс/см2   -  250-400;

2. Проход Dу, мм   -  6;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М22х1,5; 2 штуцера.

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  215х140х85;

7. Масса, кг

Клапан предохранительный АП-023

1. Диапазон настройки, кгс/см2   -  100-250;

2. Проход Dу, мм   -  18;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М30х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  280х100х137;

7. Масса, кг   -  4;

8. Устанавливается за редуктором   -  АР-050

Клапан предохранительный АП-026М

1. Диапазон настройки, кгс/см2   -  0,7-4,5;

2. Проход Dу, мм   -  50;

3. Рабочая среда   -  воздух, азот;

4. Присоединительные размеры штуцеров, мм   -  М60х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  158х110х110;

7. Масса, кг   -  3,8;

8. Устанавливается за редуктором   -  АР-045

Клапан предохранительный АП-027Д

1. Диапазон настройки, кгс/см2   -  3-20;

2. Проход Dу, мм   -  25;

3. Рабочая среда   -  воздух, азот;

4. Присоединительные размеры штуцеров, мм   -  М42х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  215х95х80;

7. Масса, кг   -  2,8;

8. Устанавливается за редуктором   -  АР-036

Клапан предохранительный АП-033

1. Диапазон настройки, кгс/см2   -  6-35;

2. Проход Dу, мм   -  16;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М27х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  168х58х58;

7. Масса, кг   -  0,9;

Клапан предохранительный АП-037

1. Диапазон настройки, кгс/см2   -  10-55;

2. Проход Dу, мм   -  8;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М16х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  160х63х63;

7. Масса, кг   -  0,45;

Клапан предохранительный АП-045

1. Диапазон настройки, кгс/см2   -  0,7-6;

2. Проход Dу, мм   -  16;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М27х1,5;

5. Число срабатываний   -  2000;

6. Габаритные размеры, мм   -  200х78х78;

7. Масса, кг   -  2,5;

Клапан предохранительный АП-046

1. Диапазон настройки, кгс/см2   -  2,5-3,5;

2. Проход Dу, мм   -  5;

3. Рабочая среда   -  воздух, азот;

4. Присоединительные размеры штуцеров, мм   -  М18х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  67х42х42;

7. Масса, кг   -  0,26;

8. Устанавливается за редуктором   -  АР-016

Клапан предохранительный АП-049

1. Диапазон настройки, кгс/см2   -  60-120;

2. Проход Dу, мм   -  14;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М33х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   - 317х173х98;

7. Масса, кг   -  7;

8. Устанавливается за редуктором   -  АР-018

Клапан предохранительный АП-050

1. Диапазон настройки, кгс/см2   -  100-250;

2. Проход Dу, мм   -  6;

3. Рабочая среда   -  воздух, азот, гелий, аргон;

4. Присоединительные размеры штуцеров, мм   -  М22х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  225х117х65;

7. Масса, кг   -  2,5;

8. Устанавливается за редуктором   -  АР-077

Клапан предохранительный АП-051

1. Диапазон настройки, кгс/см2   -  6-35;

2. Проход Dу, мм   -  16;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М27х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  168х90х60;

7. Масса, кг   -  1,3;

Клапан предохранительный АП-052

1. Диапазон настройки, кгс/см2   -  0,5-6;

2. Проход Dу, мм   -  32;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М45х1,5;

5. Число срабатываний   -  2000;

6. Габаритные размеры, мм   -  197х115х85;

7. Масса, кг   -  2,8;

8. Устанавливается за редуктором   -  АР-033



Клапан предохранительный АП-055

1. Диапазон настройки, кгс/см2   -  0,7-6;

2. Проход Dу, мм   - 16;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М27х1,5 и М30х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  220х83х46;

7. Масса, кг   -  2,43;



Клапан предохранительный АП-054

1. Диапазон настройки, кгс/см2   -  1-20;

2. Проход Dу, мм   -  8;

3. Рабочая среда   -  воздух, азот;

4. Присоединительные размеры штуцеров, мм   -  М16х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  220хх83;

7. Масса, кг   -  0,35;

Клапан предохранительный АП-061

1. Диапазон настройки, кгс/см2   -  1-20;

2. Проход Dу, мм   - 8;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М18х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  88х62х46;

7. Масса, кг   -  0,45;

Клапан предохранительный АП-063

1. Диапазон настройки, кгс/см2   -  6-25;

2. Проход Dу, мм   - 10;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М18х1,5;

5. Число срабатываний   -  2000;

6. Габаритные размеры, мм   -  138х60х46;

7. Масса, кг   -  0,8

Клапан предохранительный АП-094

1. Диапазон настройки, кгс/см2   -  200-270;

2. Проход Dу, мм   -  6;

3. Рабочая среда   -  воздух, азот;

4. Присоединительные размеры штуцеров, мм   -  М22х1,5;

5. Число срабатываний   -  2000;

6. Габаритные размеры, мм   -  225х139х85;

7. Масса, кг   -  3,5;

Клапан предохранительный АП-096

1. Диапазон настройки, кгс/см2   -  3-10;

2. Проход Dу, мм   -  6;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М16х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  157х90х75;

7. Масса, кг   -  1,5;

Клапан предохранительный АП-098

1. Диапазон настройки, кгс/см2   -  25-120;

2. Проход Dу, мм   -  12;

3. Рабочая среда   -  воздух, азот;

4. Присоединительные размеры штуцеров, мм   -  М30х1,5;

5. Число срабатываний   -  1000;

6. Габаритные размеры, мм   -  224х114х70;

7. Масса, кг   -  3,72;

Клапан предохранительный АП-099

1. Диапазон настройки, кгс/см2   -  450-500;

2. Проход Dу, мм   -  1,3;

3. Рабочая среда   -  воздух, азот;

4. Присоединительные размеры штуцеров, мм   -  М18х1,5;

5. Число срабатываний   -  1;

6. Габаритные размеры, мм   -  160х92х92;

7. Масса, кг   -  2,15;

Клапан предохранительный АУ-111-500

1. Тип исполнения   -  НЗ;

2. Рабочее давление, кгс/см2   -  20-90;

3. Проход Dу, мм   -  8;

4. Рабочая среда   -  воздух, азот,гелий;

5. Присоединительные размеры штуцеров, мм   -  М16х1,5;

6. Число срабатываний   -  1000;

7. Габаритные размеры, мм   -  160х63х63;

8. Масса, кг   -  0,45;

9. Индекс комплектующих изделий   -  АР-025

Клапан предохранительный АП-107

1. Диапазон настройки, кгс/см2   -  200-400;

2. Проход Dу, мм   -  15;

3. Рабочая среда   -  воздух, азот, гелий;

4. Присоединительные размеры штуцеров, мм   -  М27х1,5;

5. Число срабатываний   -  1500;

6. Габаритные размеры, мм   -  250х108х74;

7. Масса, кг   -  2,7;

8. Устанавливается за редуктором   -  АР-005,АР-031,АР-050,АР-077


www.komsist.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
